Med all säkerhet. Geberit PushFit rör-i-rör-system.

Transkript

1 Med all säkerhet. Geberit PushFit rör-i-rör-system.

2 Säker installation med systemgaranti.

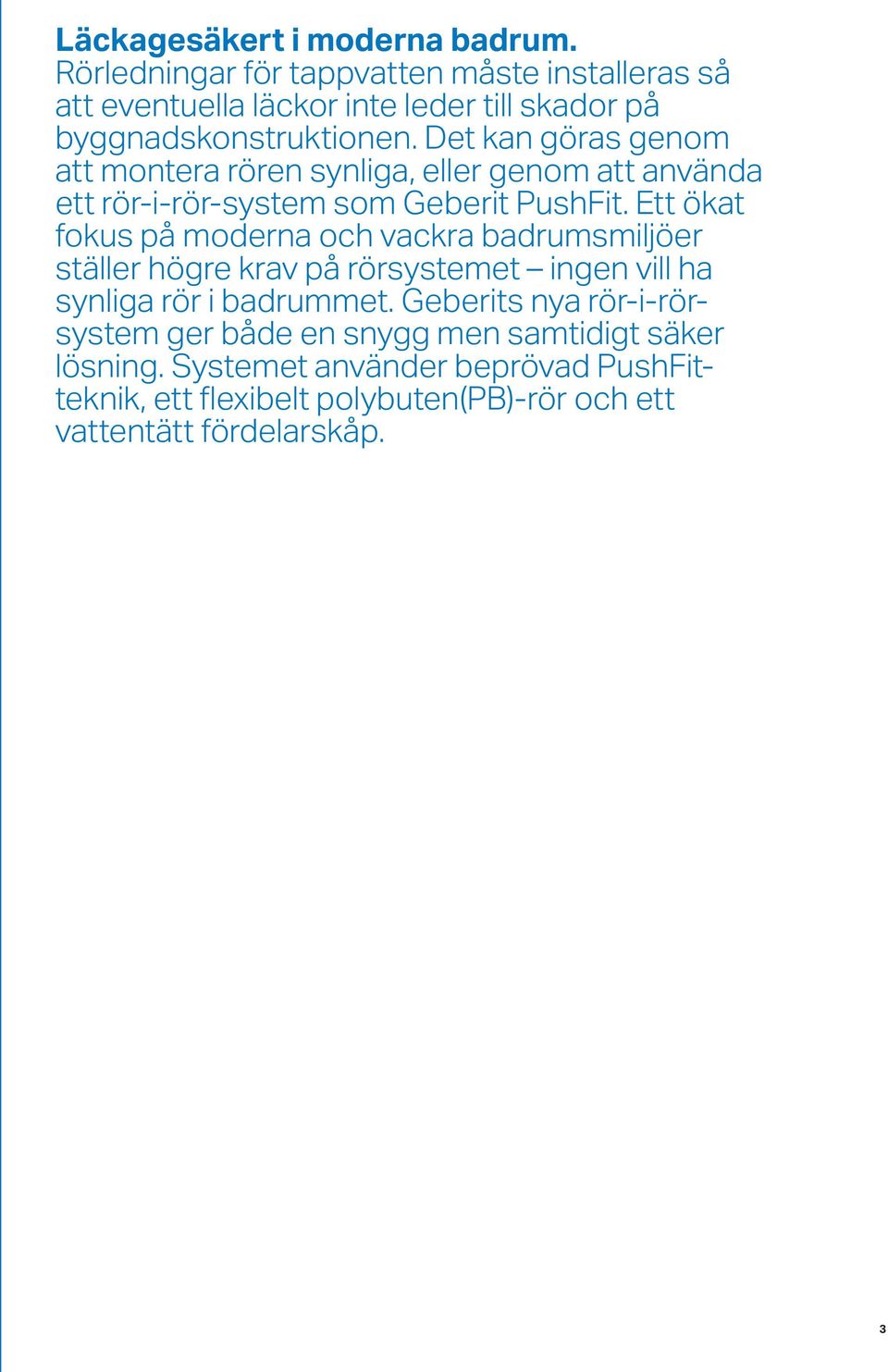

3 Läckagesäkert i moderna badrum. Rörledningar för tappvatten måste installeras så att eventuella läckor inte leder till skador på byggnadskonstruktionen. Det kan göras genom att montera rören synliga, eller genom att använda ett rör-i-rör-system som Geberit PushFit. Ett ökat fokus på moderna och vackra badrumsmiljöer ställer högre krav på rörsystemet ingen vill ha synliga rör i badrummet. Geberits nya rör-i-rörsystem ger både en snygg men samtidigt säker lösning. Systemet använder beprövad PushFitteknik, ett flexibelt polybuten(pb)-rör och ett vattentätt fördelarskåp. 3

4 En helhetslösning för tappvatten. Geberit PushFit rör-i-rör-system. Geberit PushFit rör-i-rör-system består av ett flexibelt PB-rör, ett vattentätt fördelarskåp och dokumenterad PushFit-teknik. Geberit PushFit rör-i-rör-system lämpar sig väl för alla typer av tappvatteninstallationer och innerröret är enkelt att byta ut utan att skada tätskikt och skyddsrör. Systemet består av miljövänliga och återvinningsbara material och alla komponenter har hög korrisionsbeständighet. Geberit PushFit rör-i-rör-system är kompatibelt med Geberit Mapress och Mepla och ingår i systemgarantin på 10 år. Godkännanden Fördelarskåpet uppfyller kraven enligt Nordtest NT VVS 129 och skyddsröret enligt Sintef testmetod nr 1 för skyddsrör. SP i Borås har testat och godkänt systemet tillsammans med Vatette väggenomföringssystem. Rördimension Användningsområde Rör Kopplingar Drifttryck / temperatur 16 x 2,0 mm Tappvatten PB PVDF, MS 10 bar / 70 grader 4

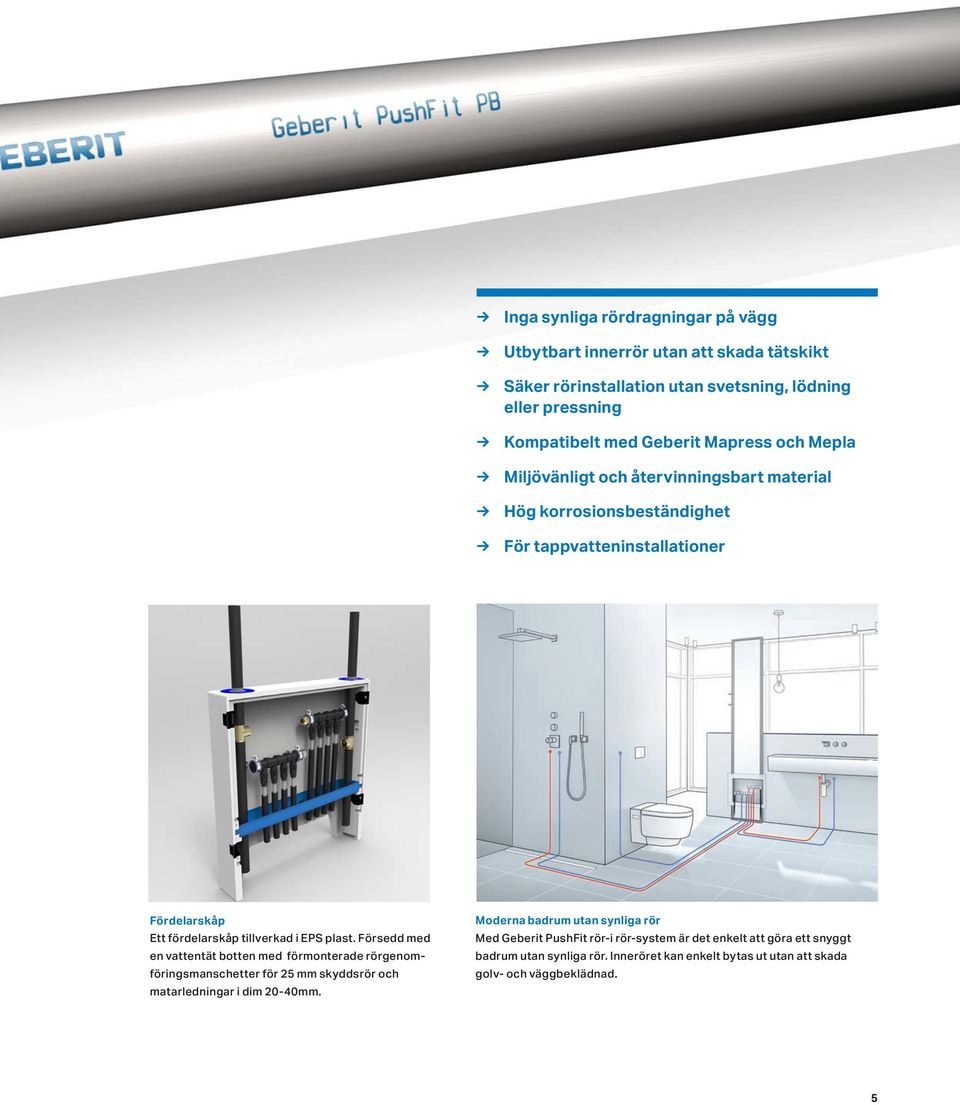

5 Inga synliga rördragningar på vägg Utbytbart innerrör utan att skada tätskikt Säker rörinstallation utan svetsning, lödning eller pressning Kompatibelt med Geberit Mapress och Mepla Miljövänligt och återvinningsbart material Hög korrosionsbeständighet För tappvatteninstallationer Fördelarskåp Ett fördelarskåp tillverkad i EPS plast. Försedd med en vattentät botten med förmonterade rörgenomföringsmanschetter för 25 mm skyddsrör och matarledningar i dim 20-40mm. Moderna badrum utan synliga rör Med Geberit PushFit rör-i rör-system är det enkelt att göra ett snyggt badrum utan synliga rör. Inneröret kan enkelt bytas ut utan att skada golv- och väggbeklädnad. 5

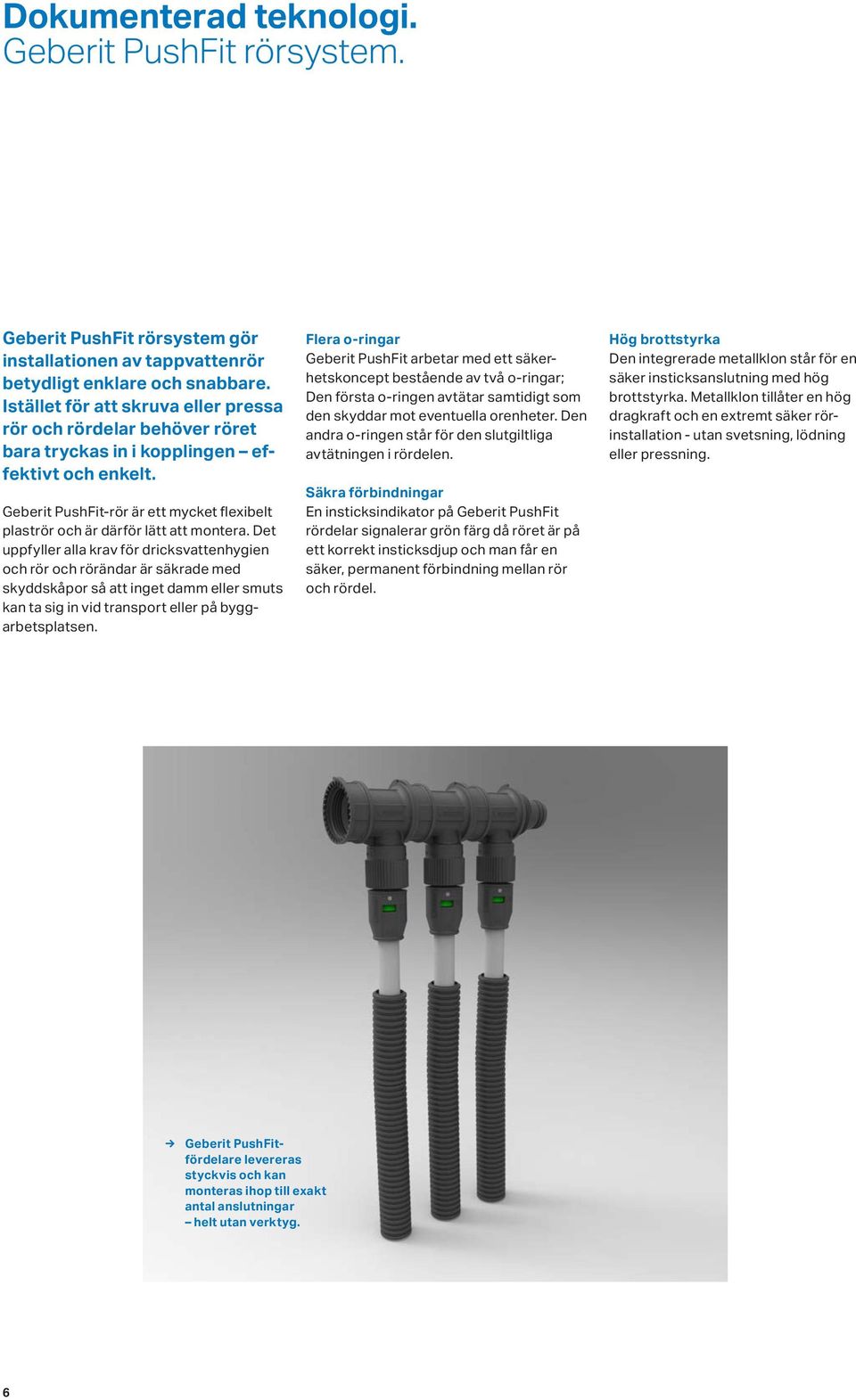

6 Dokumenterad teknologi. Geberit PushFit rörsystem. Geberit PushFit rörsystem gör installationen av tappvattenrör betydligt enklare och snabbare. Istället för att skruva eller pressa rör och rördelar behöver röret bara tryckas in i kopplingen effektivt och enkelt. Geberit PushFit-rör är ett mycket flexibelt plaströr och är därför lätt att montera. Det uppfyller alla krav för dricksvattenhygien och rör och rörändar är säkrade med skyddskåpor så att inget damm eller smuts kan ta sig in vid transport eller på byggarbetsplatsen. Flera o-ringar Geberit PushFit arbetar med ett säkerhetskoncept bestående av två o-ringar; Den första o-ringen avtätar samtidigt som den skyddar mot eventuella orenheter. Den andra o-ringen står för den slutgiltliga avtätningen i rördelen. Säkra förbindningar En insticksindikator på Geberit PushFit rördelar signalerar grön färg då röret är på ett korrekt insticksdjup och man får en säker, permanent förbindning mellan rör och rördel. Hög brottstyrka Den integrerade metallklon står för en säker insticksanslutning med hög brottstyrka. Metallklon tillåter en hög dragkraft och en extremt säker rörinstallation - utan svetsning, lödning eller pressning. Geberit PushFitfördelare levereras styckvis och kan monteras ihop till exakt antal anslutningar helt utan verktyg. 6

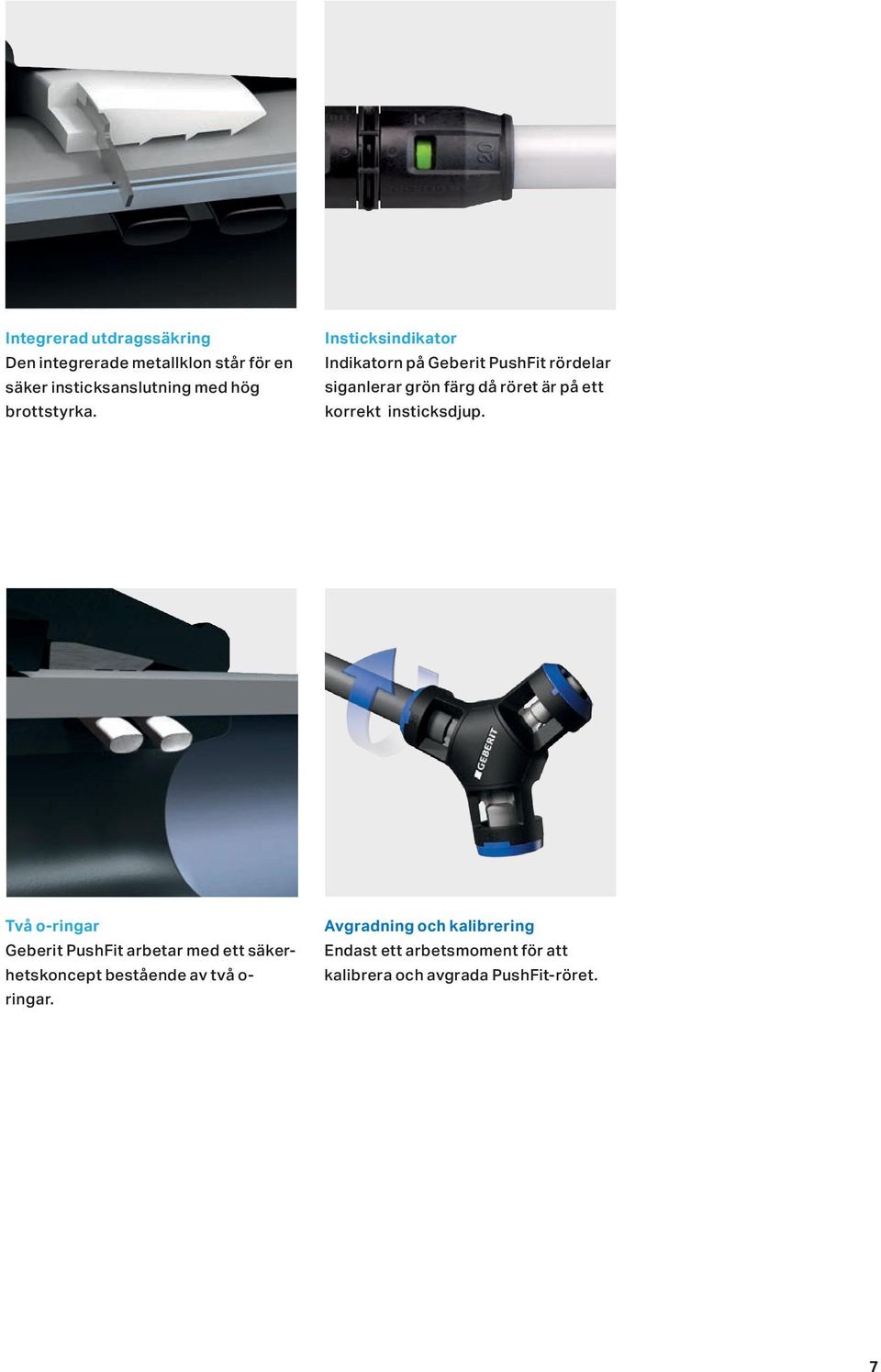

7 Integrerad utdragssäkring Den integrerade metallklon står för en säker insticksanslutning med hög brottstyrka. Insticksindikator Indikatorn på Geberit PushFit rördelar siganlerar grön färg då röret är på ett korrekt insticksdjup. Två o-ringar Geberit PushFit arbetar med ett säkerhetskoncept bestående av två o- ringar. Avgradning och kalibrering Endast ett arbetsmoment för att kalibrera och avgrada PushFit-röret. 7

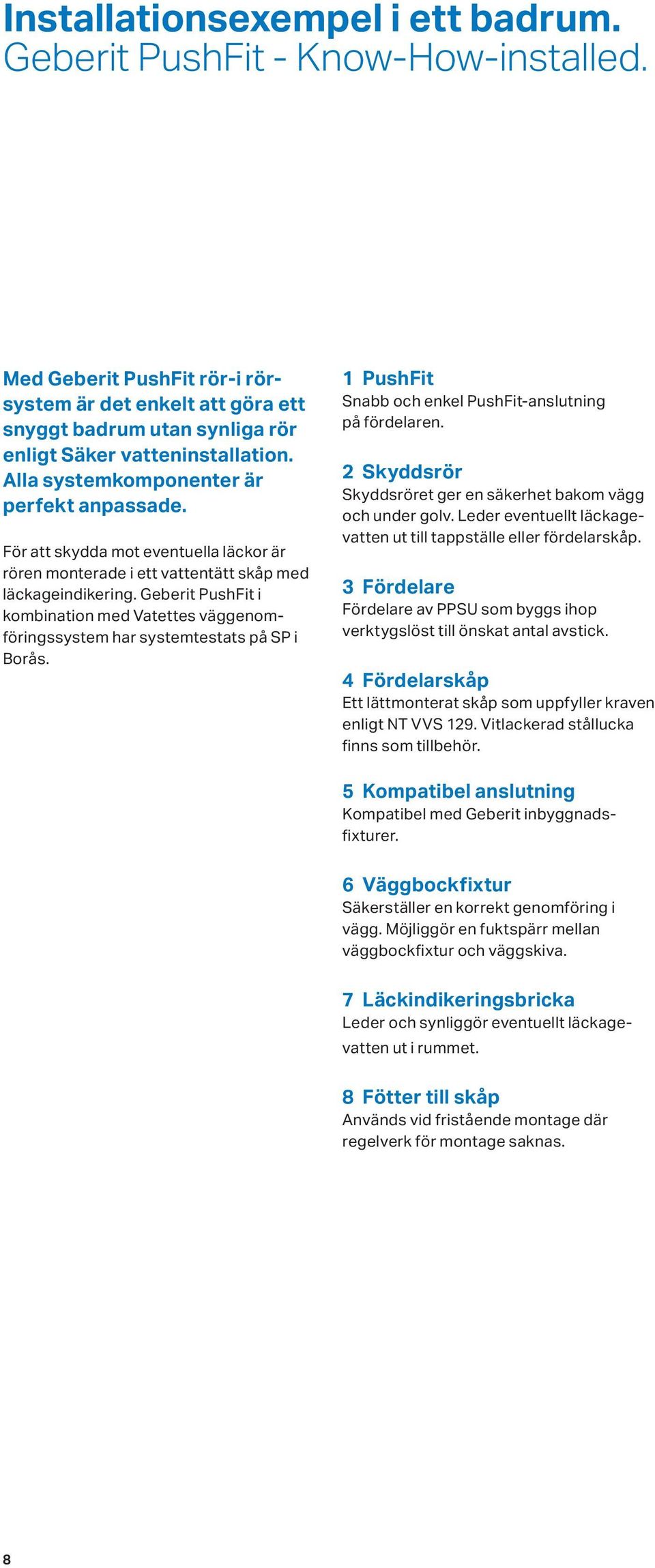

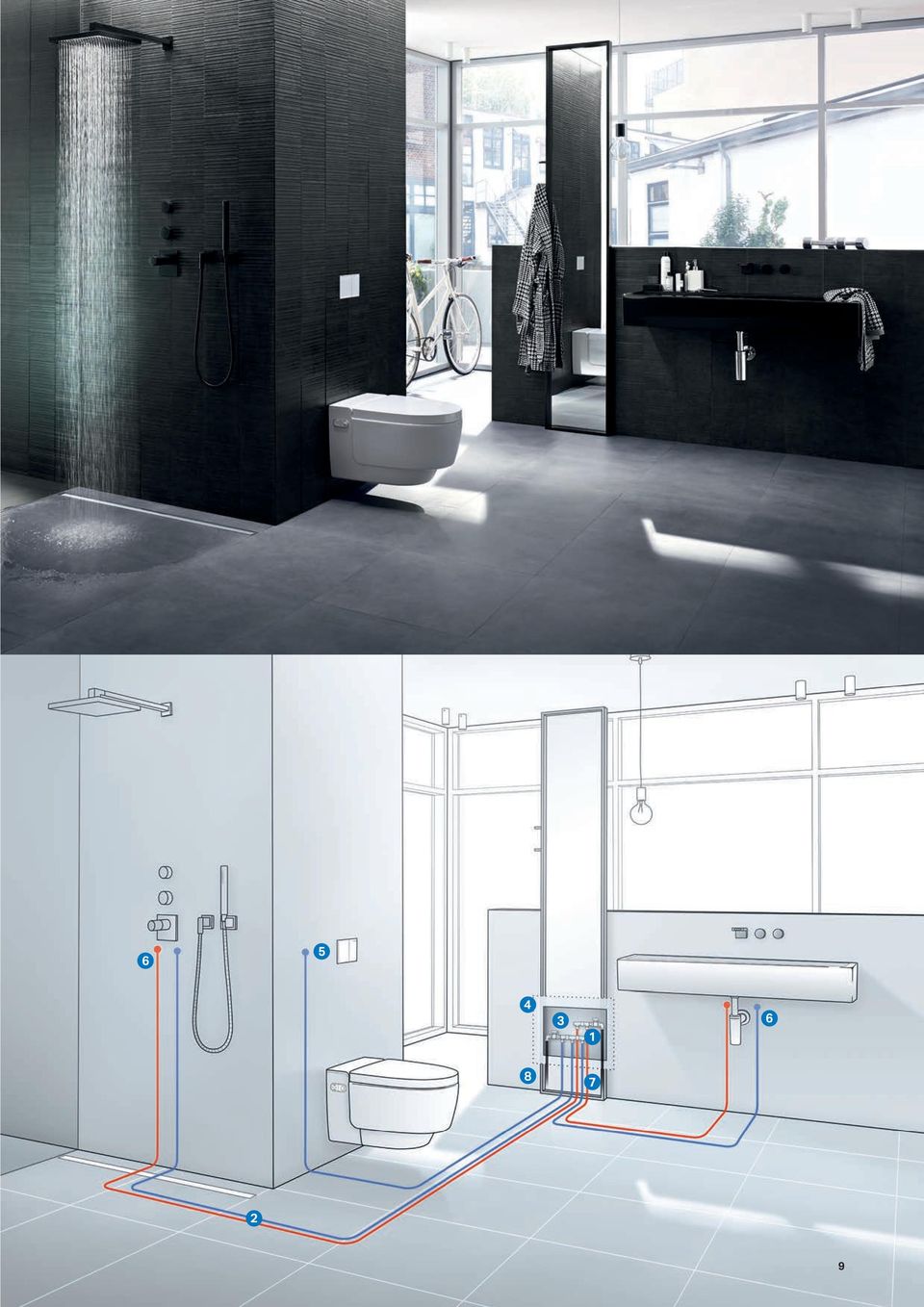

8 Installationsexempel i ett badrum. Geberit PushFit - Know-How-installed. Med Geberit PushFit rör-i rörsystem är det enkelt att göra ett snyggt badrum utan synliga rör enligt Säker vatteninstallation. Alla systemkomponenter är perfekt anpassade. För att skydda mot eventuella läckor är rören monterade i ett vattentätt skåp med läckageindikering. Geberit PushFit i kombination med Vatettes väggenomföringssystem har systemtestats på SP i Borås. 1 PushFit Snabb och enkel PushFit-anslutning på fördelaren. 2 Skyddsrör Skyddsröret ger en säkerhet bakom vägg och under golv. Leder eventuellt läckagevatten ut till tappställe eller fördelarskåp. 3 Fördelare Fördelare av PPSU som byggs ihop verktygslöst till önskat antal avstick. 4 Fördelarskåp Ett lättmonterat skåp som uppfyller kraven enligt NT VVS 129. Vitlackerad stållucka finns som tillbehör. 5 Kompatibel anslutning Kompatibel med Geberit inbyggnadsfixturer. 6 Väggbockfixtur Säkerställer en korrekt genomföring i vägg. Möjliggör en fuktspärr mellan väggbockfixtur och väggskiva. 7 Läckindikeringsbricka Leder och synliggör eventuellt läckagevatten ut i rummet. 8 Fötter till skåp Används vid fristående montage där regelverk för montage saknas. 8

9

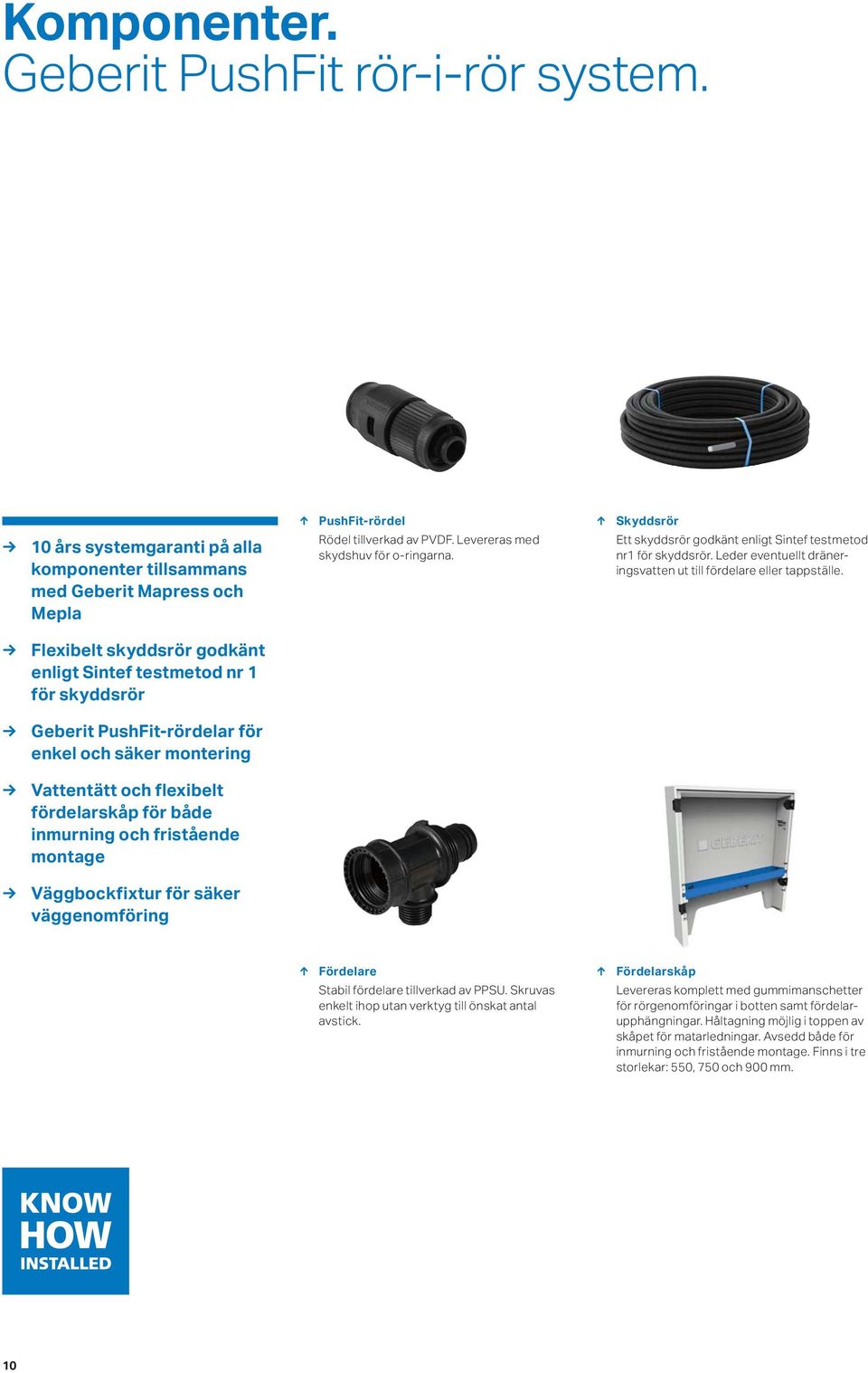

10 Komponenter. Geberit PushFit rör-i-rör system. 10 års systemgaranti på alla komponenter tillsammans med Geberit Mapress och Mepla PushFit-rördel Rödel tillverkad av PVDF. Levereras med skydshuv för o-ringarna. Skyddsrör Ett skyddsrör godkänt enligt Sintef testmetod nr1 för skyddsrör. Leder eventuellt dräneringsvatten ut till fördelare eller tappställe. Flexibelt skyddsrör godkänt enligt Sintef testmetod nr 1 för skyddsrör Geberit PushFit-rördelar för enkel och säker montering Vattentätt och flexibelt fördelarskåp för både inmurning och fristående montage Väggbockfixtur för säker väggenomföring Fördelare Stabil fördelare tillverkad av PPSU. Skruvas enkelt ihop utan verktyg till önskat antal avstick. Fördelarskåp Levereras komplett med gummimanschetter för rörgenomföringar i botten samt fördelarupphängningar. Håltagning möjlig i toppen av skåpet för matarledningar. Avsedd både för inmurning och fristående montage. Finns i tre storlekar: 550, 750 och 900 mm. 10

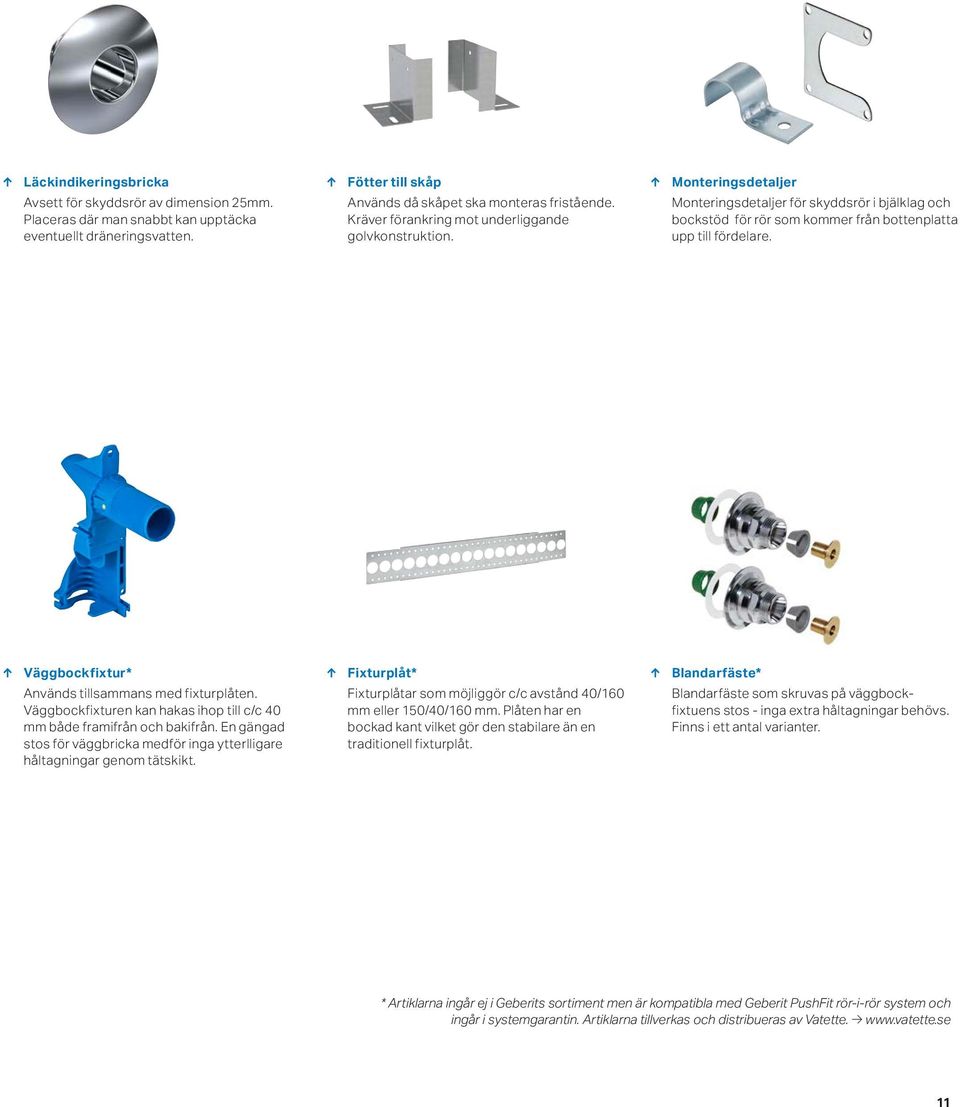

11 Läckindikeringsbricka Avsett för skyddsrör av dimension 25mm. Placeras där man snabbt kan upptäcka eventuellt dräneringsvatten. Fötter till skåp Används då skåpet ska monteras fristående. Kräver förankring mot underliggande golvkonstruktion. Monteringsdetaljer Monteringsdetaljer för skyddsrör i bjälklag och bockstöd för rör som kommer från bottenplatta upp till fördelare. Väggbockfixtur* Används tillsammans med fixturplåten. Väggbockfixturen kan hakas ihop till c/c 40 mm både framifrån och bakifrån. En gängad stos för väggbricka medför inga ytterlligare håltagningar genom tätskikt. Fixturplåt* Fixturplåtar som möjliggör c/c avstånd 40/160 mm eller 150/40/160 mm. Plåten har en bockad kant vilket gör den stabilare än en traditionell fixturplåt. Blandarfäste* Blandarfäste som skruvas på väggbockfixtuens stos - inga extra håltagningar behövs. Finns i ett antal varianter. * Artiklarna ingår ej i Geberits sortiment men är kompatibla med Geberit PushFit rör-i-rör system och ingår i systemgarantin. Artiklarna tillverkas och distribueras av Vatette. 11
