1 VIESMANN VITOCELL 1-V Stående varmvattenberedare 39 liter Datablad Best.nr och priser: se prislistan VITOCELL 1-V Typ CVW Stående varmvattenberedare av stål, med Ceraprotect-emaljering 4/215

2 Produktinformation Emaljerad varmvattenberedare med hetvattenslinga för varmvattenuppvärmning i kombination med värmepumpar, värmepannor, vägghängda pannor och/eller solfångaranläggningar eller elpatron. Avsedd för anläggningar enligt DIN 1988, EN och DIN 4753 Fördelarna i korta drag Lämpar sig särskilt för varmvattenuppvärmning i kombination med värmepumpar samt kondenserande pannor. Den stora värmeväxlarytan gör värmeöverföringen högeffektiv. Korrosionsskyddad beredarbehållare av stål med Ceraprotectemaljering Extra katodskydd via en magnesiumanod, strömanod kan levereras som tillbehör Hela vattenvolymen värms upp tack vare att värmeslingorna går ända ned till beredarens botten Hög varmvattenkomfort tack vare snabb och jämn uppvärmning med stora värmeslingor Låga värmeförluster tack vare högeffektiv och heltäckande isolering kan tas av för enklare transport. På begäran kan upp till 2 elpatroner och en solfångaranläggning (via en extern värmeväxlarsats) integreras. Vitocell 1-V, typ CVW A Offeranod eller strömanod B Beredarbehållare av stål med Ceraprotect-emaljering C Högeffektiv heltäckande isolering D Anslutning för elpatron E Inspektions- och renslucka (också för montage av elpatron) F Hela vattenvolymen värms upp tack vare att värmeslingorna går ända ned till beredarens botten 2 VIESMANN VITOCELL 1-V

3 Tekniska data För varmvattenuppvärmning i kombination med värmepumpar upp till 16 kw och solfångare, även avsedd för värmepannor och fjärrvärme. Avsedda för följande anläggningar: Varmvattentemperatur upp till 95 C Hetvattenframledningstemperatur upp till 11 C Solfångar-framledningstemperatur upp till 14 Max. driftstryck på hetvattensidan upp till 1 bar (1, MPa) Max. driftstryck på solfångarsidan upp till 1 bar (1, MPa) Max. driftstryck på tappvattensidan upp till 1 bar (1, MPa) Typ CVW Beredarvolym l 39 DIN-registernr 9W173-13MC/E Konstant kapacitet vid varmvattenuppvärmning från 1 till 45 och en hetvattenframledningstemperatur på vid nedan angivet hetvattenflöde Konstant kapacitet vid varmvattenuppvärmning från 1 till och en hetvattenframledningstemperatur på vid nedan angivet hetvattenflöde 9 kw 19 l/h kw 87 l/h kw 77 l/h 1892 kw 48 l/h kw 26 l/h kw 98 l/h kw 78 l/h kw 54 l/h 929 Hetvattenflöde för angivna konstanta kapaciteter m 3 /h 3, Tappningskvot l/min 15 Tappningsbar vattenvolym utan eftervärmning Beredarvolym uppvärmd till 45 C l 28 Vatten med t = 45 (konstant) Beredarvolym uppvärmd till 55 C l 28 Vatten med t = 55 (konstant) Uppvärmningstid vid anslutning av en värmepump med 16 kw märkeffekt och en hetvattenframledningstemperatur på 55 eller 65 C vid varmvattenuppvärmning från 1 till 45 C min vid varmvattenuppvärmning från 1 till 55 min 77 Max. effekt som kan anslutas för en värmepump kw 16 vid 65 C hetvattenframlednings- och 55 C varmvattentemperatur och det angivna hetvattenflödet Max. öppningsyta som kan anslutas till solfångarvärmeväxlarsatsen (tillbehör) Vitosol-F m 2 11,5 Vitosol-T m 2 6 Effekttal N L i kombination med en värmepump Förrådstemperatur i beredaren 45 2,4 5 3, Stilleståndsförlust q BS vid 45 K temperaturdifferens enligt EN 12897:26 kwh/24 h 1,8 Mått Längd (7) med isolering mm 859 utan isolering mm 65 Total bredd med isolering mm 923 utan isolering mm 881 Höjd med isolering mm 1624 utan isolering mm 1522 Kantringsmått utan isolering mm 155 Vikt kompl. med isolering kg 19 Total vikt i driftsklart tillstånd kg 582 med elpatron Hetvattenvolym l 27 Värmeöverförande yta m 2 4,1 Anslutningar Hetvattenframledning och -returledning (utv. gänga) R 1¼ Kallvatten, varmvatten (utv. gänga) R 1¼ Solfångarvärmeväxlarsats (utv. gänga) R ¾ Cirkulation (utv. gänga) R 1 VITOCELL 1-V VIESMANN 3

4 Tekniska data (fortsättning) Typ CVW Elpatron (inv. gänga) Rp 1½ Energieffektivitetsklass B Anvisning om konstant kapacitet Vid projektering med angiven resp. beräknad konstant kapacitet ska en lämplig cirkulationspump tas med i beräkningen. Angiven konstant kapacitet uppnås endast om värmepannans märkeffekt den konstanta kapaciteten. VV ELP1 ELP2/R 422 C VF VVTR1 VV2 VVTR2 VR KV/T VVTR T ELP1 ELP2 HR HF KV R Tömning Stuts för elpatron Manlucka för elpatron Hetvattenreturledning Hetvattenframledning Kallvatten Inspektions- och renslucka med flänslock VTR1 Dykrör varmvattentemperaturregleringens varmvattentemperaturgivare (innerdiameter 7 mm) VTR2 Dykrör temperaturgivare för solfångarvärmeväxlarsatsen (innerdiameter 16 mm) VV1 Varmvatten VV2 Varmvatten från solfångarvärmeväxlarsatsen C Cirkulation Effekttal N L Enligt DIN 478, utan returtemperaturbegränsning Förrådstemperatur i beredaren T be = kallvatteninloppstemperatur + 5 K +5 K/ K Effekttal N L vid en hetvattenframledningstemperatur på 9 16,5 8 C 15,5 7 12, Information om effekttalet N L Effekttalet N L ändrar sig i förhållande till förrådstemperaturen i beredaren T be. Riktvärden T be = C 1, N L T be = 55,75 N L T be = 5,55 N L T be = 45,3 N L Korttidskapacitet (under 1 minuter) Vid effekttalet N L. Varmvattenuppvärmning från 1 till 45 C utan returtemperaturbegränsning. Korttidskapacitet (l/1 min) vid en hetvattenframledningstemperatur på Max. tappmängd (under 1 minuter) Vid effekttalet N L. Med eftervärmning. Varmvattenuppvärmning från 1 till 45 C. Max. tappmängd (l/min) vid en hetvattenframledningstemperatur på VIESMANN VITOCELL 1-V

5 Tekniska data (fortsättning) Flödesmotstånd Flödesmotstånd mbar kpa 3 1,8,6,5,4, Tappvattenflöde i l/h Flödesmotstånd på tappvattensidan Flödesmotstånd mbar kpa 1,8,6,5,4, Hetvattenflöde i l/h Flödesmotstånd på hetvattensidan VITOCELL 1-V VIESMANN 5

6 Tekniska data (fortsättning) Konstant kapacitet Konstant kapacitet i kw Hetvattenframledningstemperatur... C , m³/h 17 mbar 4, m³/h 112 mbar 3, m³/h 65 mbar Varmvattenuppvärmning från 1 till... C , m³/h Hetvattentemperaturskillnad (ΔT) i K 3 mbar 45 1, m³/h 8 mbar Hetvattenvolym... m³/h Tryckförlust på hetvattensidan... mbar Leveransomfattning Vitocell 1-V, typ CVW Varmvattenberedare av stål, med Ceraprotect-emaljering. Med fastsvetsat dykrör för varmvattentemperaturgivare eller termostat (innerdiameter 7 mm) och fastsvetsat dykrör för temperaturgivare för solfångarvärmeväxlarsatsen (innerdiameter 16 mm). Justerbara fötter Offeranod Avtagbar isolering Färg på isoleringen med plastskikt: vitosilver. Projekteringsanvisningar Garanti Vår garanti för varmvattenberedare förutsätter att det vatten som ska värmas upp har dricksvattenkvalitet i enlighet med gällande dricksvattenbestämmelser och att befintliga vattenbehandlingsanläggningar fungerar felfritt. 6 VIESMANN VITOCELL 1-V

7 Projekteringsanvisningar (fortsättning) Värmeöverförande yta Den korrosionsbeständiga värmeöverförande ytan (tappvatten/ värmebärare) motsvarar utförande C enligt DIN Elpatron Om andra fabrikat används måste min. 1 mm av elpatronen vara ouppvärmd och elpatronen måste vara avsedd för montage i emaljerade varmvattenberedare. Anslutning på tappvattensidan Anslutning enligt DIN 1988 L D A B R P C E F G HK E E K M N E O L S K A Varmvatten B Cirkulationsledning C Utblåsningsledningens synliga mynning D Säkerhetsventil E Avstängningsventil F Flödesventil (montage rekommenderas) G Manometeranslutning H Backventil K Tömning L Kallvatten M Tappvattenfilter N Tryckreduceringsventil O Backventil P Backventil, fjäderbelastad R Cirkulationspump S Slutet expansionskärl, lämpat för tappvatten Säkerhetsventilen måste monteras. Rekommendation: Montera säkerhetsventilen över varmvattenberedarens övre kant. Då är den skyddad mot smuts, kalkbildning och höga temperaturer. Dessutom behöver varmvattenberedaren inte tömmas vid arbeten på säkerhetsventilen. Ändamålsenlig användning Utrustningen får endast installeras och tas i drift för ändamålsenlig användning i slutna system enligt EN 12828/DIN 1988 resp. solfångaranläggningar enligt EN med hänsyn tagen till tillhörande montage-, service- och driftsinstruktioner. Varmvattenberedare är endast avsedda för förvaring och uppvärmning av vatten av dricksvattenkvalitet och hetvattenackumulatortankar är endast avsedda för påfyllningsvatten av dricksvattenkvalitet. Solfångare får endast drivas med värmebärarmedier som godkänts av tillverkaren. För ändamålsenlig användning förutsätts en fast installation av utrustningen tillsammans med anläggningsspecifika och godkända komponenter. Användning i näringsverksamhet eller industriell verksamhet för något annat syfte än uppvärmning av byggnader eller varmvattenuppvärmning betraktas inte som ändamålsenlig användning. Annan användning utöver detta kan ibland tillåtas av tillverkaren. Felaktig användning av utrustningen liksom felaktig hantering (t.ex. om användaren öppnar utrustningen) är förbjuden och leder till ansvarsfriskrivning. VITOCELL 1-V VIESMANN 7

8 Projekteringsanvisningar (fortsättning) Som felanvändning anses också om systemets komponenter förändras i sin ändamålsenliga funktion (t.ex. genom varmvattenuppvärmning direkt i solfångaren). Lagstadgade bestämmelser, särskilt för dricksvattenhygien, måste följas. Tillbehör Säkerhetsgrupp enligt DIN bar (1 MPa): best.nr a 6 bar (,6 MPa): best.nr DN 2/R 1 Max. uppvärmningseffekt: 15 kw Ingående delar: Avstängningsventil Backventil och kontrollstuts Manometeranslutningsstuts Membransäkerhetsventil Solfångarvärmeväxlarsats Best.nr För anslutning av solfångare till varmvattenberedaren. Lämpad för anläggningar enligt DIN Upp till en totalhårdhet för tappvattnet på 2 dh (3,6 mol/m 3 ). Tillåten temperatur på solfångarsidan 14 C på hetvattensidan 11 C På tappvattensidan vid drift med värmepanna 95 C vid solvärmedrift C Tillåtet driftstryck 1 bar (1, MPa) på solfångarsidan, hetvatten- och tappvattensidan Kontrolltryck 13 bar (1,3 MPa) på solfångarsidan, hetvatten- och tappvattensidan Min. väggavstånd 35 mm för montage av solfångarvärmeväxlarsatsen A 194 A A Solfångarvärmeväxlarsats Termostat Best.nr Med ett termostatiskt system Med inställningsknapp på höljets utsida Utan dykrör Dykröret ingår i leveransen av Viessmann-varmvattenberedare. Med DIN-skena för montage på varmvattenberedaren eller på väggen 8 VIESMANN VITOCELL 1-V

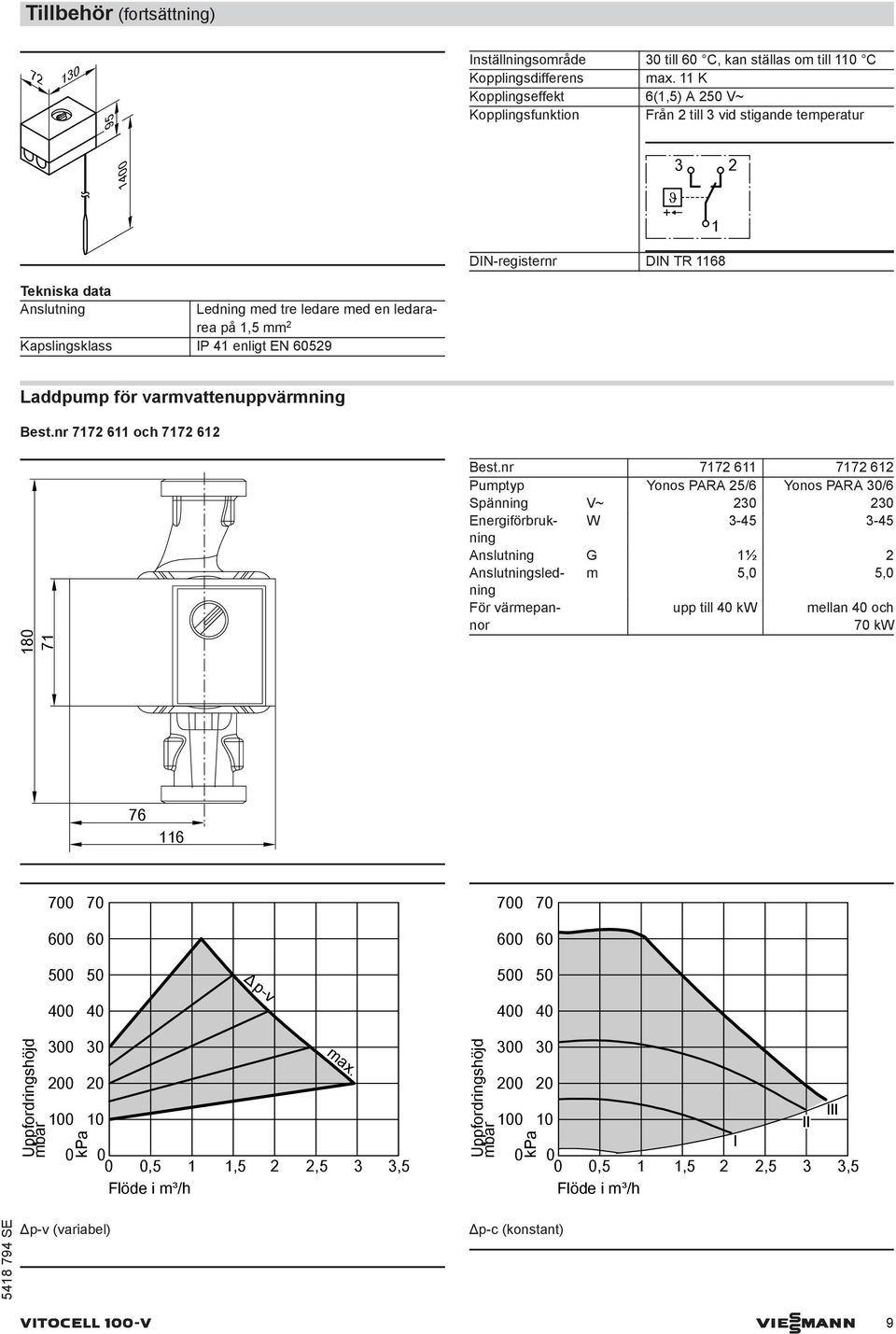

9 Tillbehör (fortsättning) Inställningsområde 3 till C, kan ställas om till 11 C Kopplingsdifferens max. 11 K Kopplingseffekt 6(1,5) A 25 V~ Kopplingsfunktion Från 2 till 3 vid stigande temperatur DIN-registernr DIN TR 1168 Tekniska data Anslutning Ledning med tre ledare med en ledararea på 1,5 mm 2 Kapslingsklass IP 41 enligt EN 529 Laddpump för varmvattenuppvärmning Best.nr och Best.nr Pumptyp Yonos PARA 25/6 Yonos PARA 3/6 Spänning V~ Energiförbrukning W Anslutning G 1½ 2 Anslutningsledning m 5, 5, För värmepannor upp till 4 kw mellan 4 och 7 kw p-v Uppfordringshöjd mbar kpa max.,5 1 1,5 2 2,5 3 3,5 Flöde i m³/h Uppfordringshöjd mbar kpa 3 2 1,5 1 1,5 2 2,5 3 3,5 Flöde i m³/h Δp-v (variabel) Δp-c (konstant) VITOCELL 1-V VIESMANN 9

10 Tillbehör (fortsättning) Laddpump för varmvattenuppvärmning Best.nr Best.nr Pumptyp Stratos 4/1-4 Spänning V~ 23 Energiförbrukning W Anslutning DN 4 Anslutningsledning m 5, För värmepannor från 7 kw Uppfordringshöjd mbar kpa Δp-v (variabel) min. max Flöde i m³/h Uppfordringshöjd mbar kpa Δp-c (konstant) min. max Flöde i m³/h Elpatron Kan endast användas vid mjukt till medelhårt tappvatten upp till 14 dh (hårdhetsgrad 2/2,5 mol/m 3 ) Strömtyp och märkspänning 3/N/PE 4 V/5 Hz Kapslingsklass: IP 44 Effektområde max. 6 kw Energiförbrukning normaldrift/snabbuppvärmning kw Märkström A 8,7 8,7 8,7 Uppvärmningstid från 1 till C ELP1 (nedtill) h 8,5 4,3 2,8 ELP2 (upptill) h 4, 2, 1,3 1 VIESMANN VITOCELL 1-V

11 Tillbehör (fortsättning) Varmvattenberedare med hetvattenslinga för varmvattenuppvärmning med elpatron Vitocell 1-V Beredarvolym l 39 Volym som kan värmas upp med elpatronen ELP1 (nedtill) l 294 ELP2 (upptill) l 136 Mått (med elpatron) Bredd a ELP1 (nedtill) mm 141 Bredd b ELP2 (upptill) mm 128 Min. väggavstånd mm 65 för montage av elpatron Vikt Vitocell 1-V kg 19 Elpatron 2/4/6 kw kg 2 b ELP2 ELP1 Vitocell 1-V med 2 elpatroner a VITOCELL 1-V VIESMANN 11
