2 Roth Solfångare Roth Heliostar S4 plan solfångare Absorbator med högselektiv ytbehandling, 4 mm prismaslipat säkerhetsglas, svartfärgat hölje av höghållfast polykarbonat. Heliostar 218 S4 1 st Bruttoyta: 2,18 m² Absorberande yta: 1,96 m² Mått (längd x bredd x höjd): 1820 x 1200 x 109 Vikt: 35 kg Heliostar 252 S4 1 st Bruttoyta: 2,52 m² Absorberande yta: 2,30 m² Mått (längd x bredd x höjd): 2100 x 1200 x 109 Vikt: 43 kg Monteringssatser ovan tak Roth Grundsats Heliostar S4 ovan tak, lodrätt Roth Grundsats Heliostar S4 ovan tak, lodrätt för en panel 1 pkt Roth Grundsats Heliostar S4 ovan tak, lodrätt för två paneler 1 pkt För 2 st Heliostar Solfångare som installeras lodrätt (stående). Består av 4 st monteringsskenor av aluminium, profil/ skenor, fästbyglar och rördetaljer för sammankoppling. Roth Tilläggssats Heliostar S4 ovan tak, lodrätt för en panel 1 pkt För varje tillkommande Heliostar Solfångare. Består av 2 st monteringsskenor i aluminium, profil/ skenor, fästbyglar och rördetalj för anslutning och sammankoppling.. Roth Grundsats Heliostar S4 ovan tak, vågrätt för en panel 1 pkt Roth Grundsats Heliostar S4 ovan tak, vågrätt för två paneler 1 pkt För 2 st Heliostar Solfångare som installeras lodrätt (liggande). Består av 4 st monteringsskenor av aluminium, profilskenor, fästbyglar och rördetaljer för sammankoppling. Roth Tilläggssats Heliostar S4 ovan tak, vågrätt för en panel 1 pkt För varje tillkommande Heliostar Solfångare. Består av 2 st monteringsskenor i aluminium, profilskenor, fästbyglar och rördetalj för sammankoppling. Roth Solarsystem Roth Boken

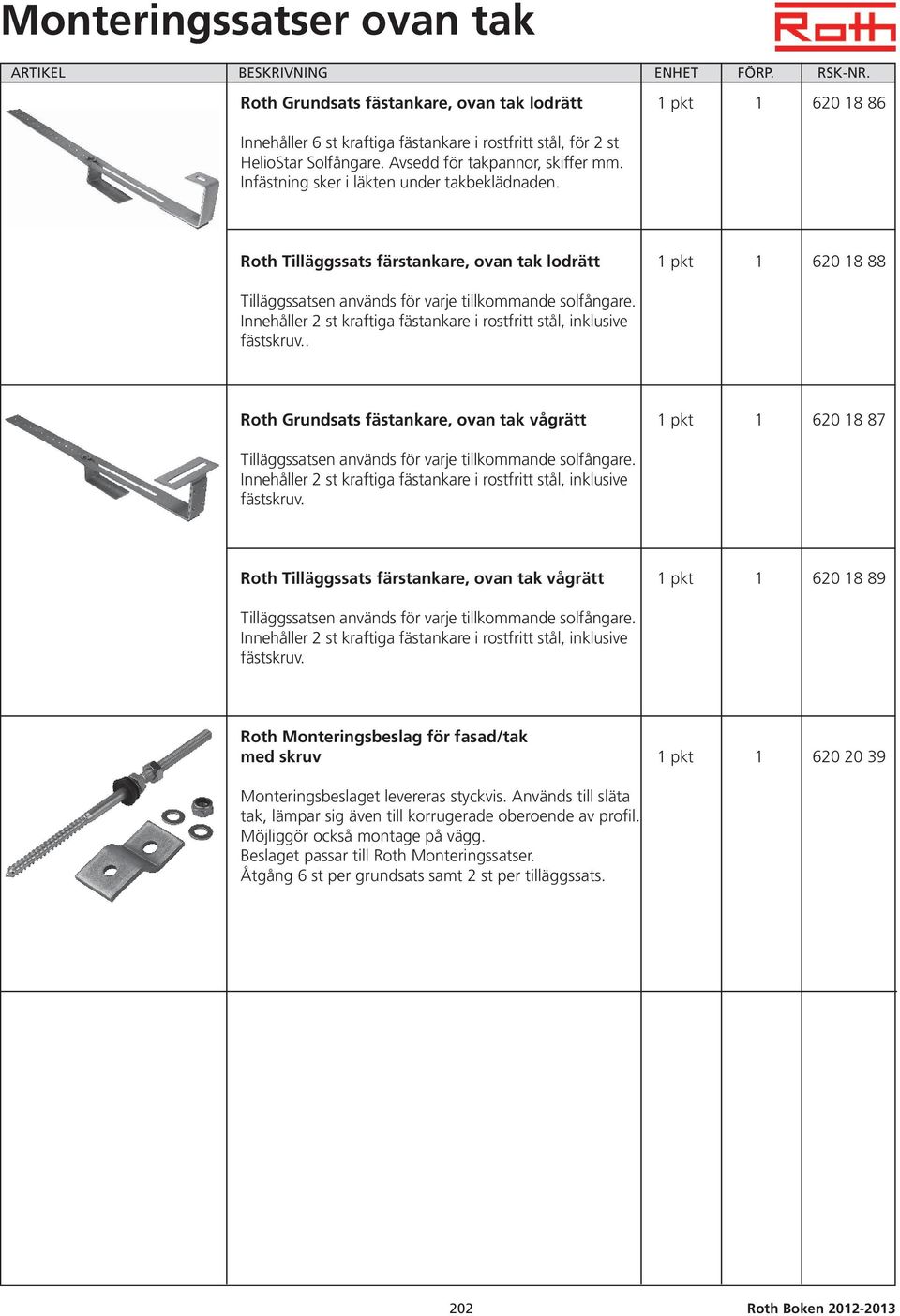

3 Monteringssatser ovan tak Roth Grundsats fästankare, ovan tak lodrätt 1 pkt Innehåller 6 st kraftiga fästankare i rostfritt stål, för 2 st HelioStar Solfångare. Avsedd för takpannor, skiffer mm. Infästning sker i läkten under takbeklädnaden. Roth Tilläggssats färstankare, ovan tak lodrätt 1 pkt Tilläggssatsen används för varje tillkommande solfångare. Innehåller 2 st kraftiga fästankare i rostfritt stål, inklusive fästskruv.. Roth Grundsats fästankare, ovan tak vågrätt 1 pkt Tilläggssatsen används för varje tillkommande solfångare. Innehåller 2 st kraftiga fästankare i rostfritt stål, inklusive fästskruv. Roth Tilläggssats färstankare, ovan tak vågrätt 1 pkt Tilläggssatsen används för varje tillkommande solfångare. Innehåller 2 st kraftiga fästankare i rostfritt stål, inklusive fästskruv. Roth Monteringsbeslag för fasad/tak med skruv 1 pkt Monteringsbeslaget levereras styckvis. Används till släta tak, lämpar sig även till korrugerade oberoende av profil. Möjliggör också montage på vägg. Beslaget passar till Roth Monteringssatser. Åtgång 6 st per grundsats samt 2 st per tilläggssats. 202 Roth Boken

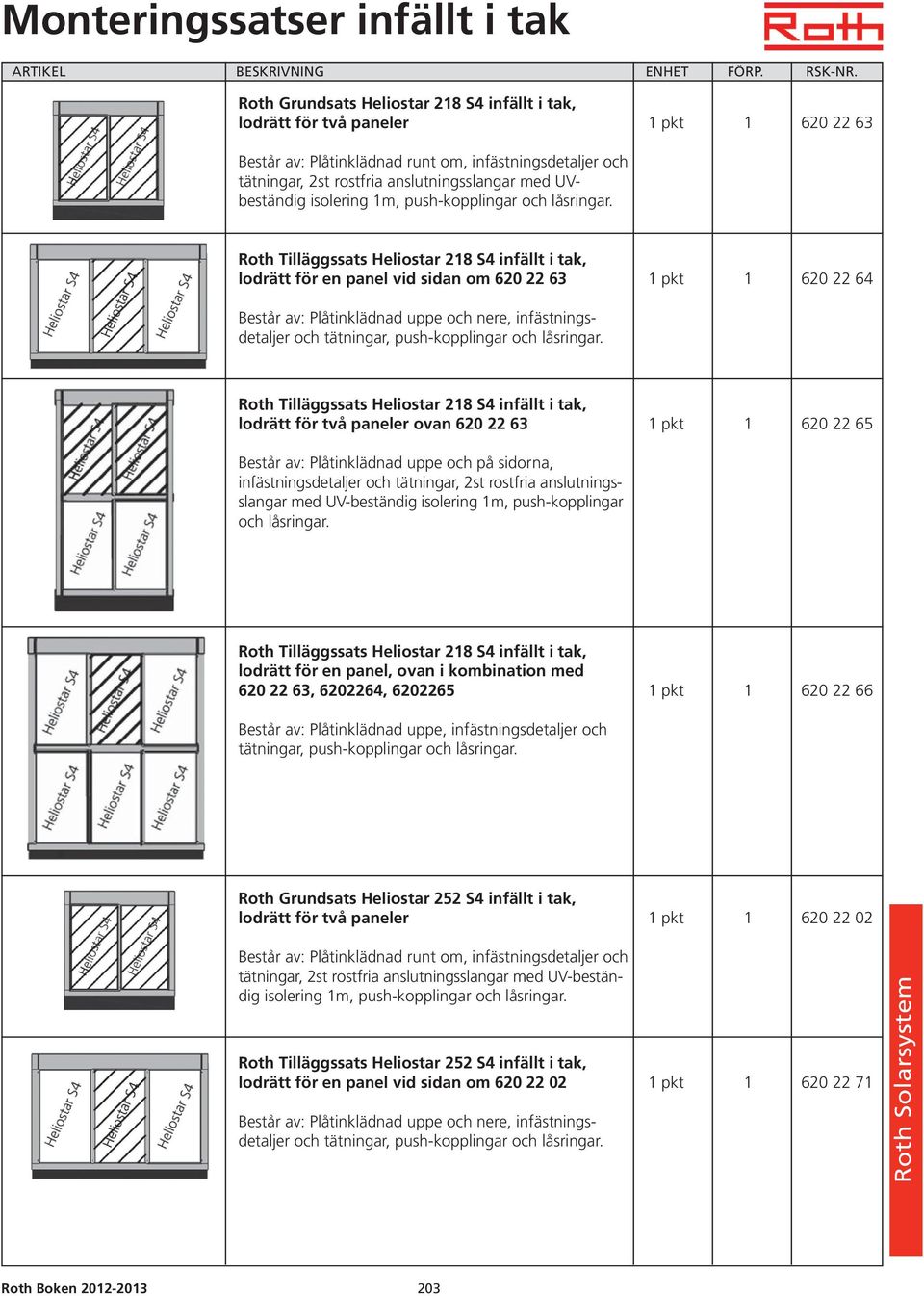

4 Monteringssatser infällt i tak Roth Grundsats Heliostar 218 S4 infällt i tak, lodrätt för två paneler 1 pkt Består av: Plåtinklädnad runt om, infästningsdetaljer och tätningar, 2st rostfria anslutningsslangar med UVbeständig isolering 1m, push-kopplingar och låsringar. Roth Tilläggssats Heliostar 218 S4 infällt i tak, lodrätt för en panel vid sidan om pkt Består av: Plåtinklädnad uppe och nere, infästningsdetaljer och tätningar, push-kopplingar och låsringar. Roth Tilläggssats Heliostar 218 S4 infällt i tak, lodrätt för två paneler ovan pkt Består av: Plåtinklädnad uppe och på sidorna, infästningsdetaljer och tätningar, 2st rostfria anslutningsslangar med UV-beständig isolering 1m, push-kopplingar och låsringar. Roth Tilläggssats Heliostar 218 S4 infällt i tak, lodrätt för en panel, ovan i kombination med , , pkt Består av: Plåtinklädnad uppe, infästningsdetaljer och tätningar, push-kopplingar och låsringar. Roth Grundsats Heliostar 252 S4 infällt i tak, lodrätt för två paneler 1 pkt Består av: Plåtinklädnad runt om, infästningsdetaljer och tätningar, 2st rostfria anslutningsslangar med UV-beständig isolering 1m, push-kopplingar och låsringar. Roth Tilläggssats Heliostar 252 S4 infällt i tak, lodrätt för en panel vid sidan om pkt Består av: Plåtinklädnad uppe och nere, infästningsdetaljer och tätningar, push-kopplingar och låsringar. Roth Solarsystem Roth Boken

5 Monteringssatser infällt i tak Roth Tilläggssats Heliostar 252 S4 infällt i tak, lodrätt för två paneler ovan pkt Består av: Plåtinklädnad uppe och på sidorna, infästningsdetaljer och tätningar, 2st rostfria anslutningsslangar med UV-beständig isolering 1m, push-kopplingar och låsringar. Roth Tilläggssats Heliostar 252 S4 infällt i tak, lodrätt för en panel, ovan i kombination med , , pkt Består av: Plåtinklädnad uppe, infästningsdetaljer och tätningar, push-kopplingar och låsringar. Roth Grundsats Heliostar 252 S4 infällt i tak, lodrätt för en panel 1 pkt Består av: Plåtinklädnad runt om, infästningsdetaljer och tätningar, 2st rostfria anslutningsslangar med UV-beständig isolering 1m, push-kopplingar och låsringar. Roth Grundsats Heliostar fristående lodrätt 1 pkt Används för en heliostar solfångaren som ska monteras fristående lodrätt (stående). Variabel lutningsvinkel upp till 50.Består av 2 st, 2235mm, 2 st 1640mm vinkelprofiler i aluminium, 2 st montageskenor 1730mm, förlängningsskenor, infästningsdetaljer samt rördetaljer för anslutning 1/2-18 mm. Roth Tilläggssats Heliostar fristående lodrätt 1 pkt Används för varje tillkommande Heliostar. Variabel lutningsvinkel upp till 50. Består av 1 st, 2235mm, 1 st 1640mm vinkelprofil i aluminium, 2 st montageskenor 1205mm, förlängningsskenor, infästningsdetaljer samt rördetaljer för anslutning 1/2-18 mm. 204 Roth Boken

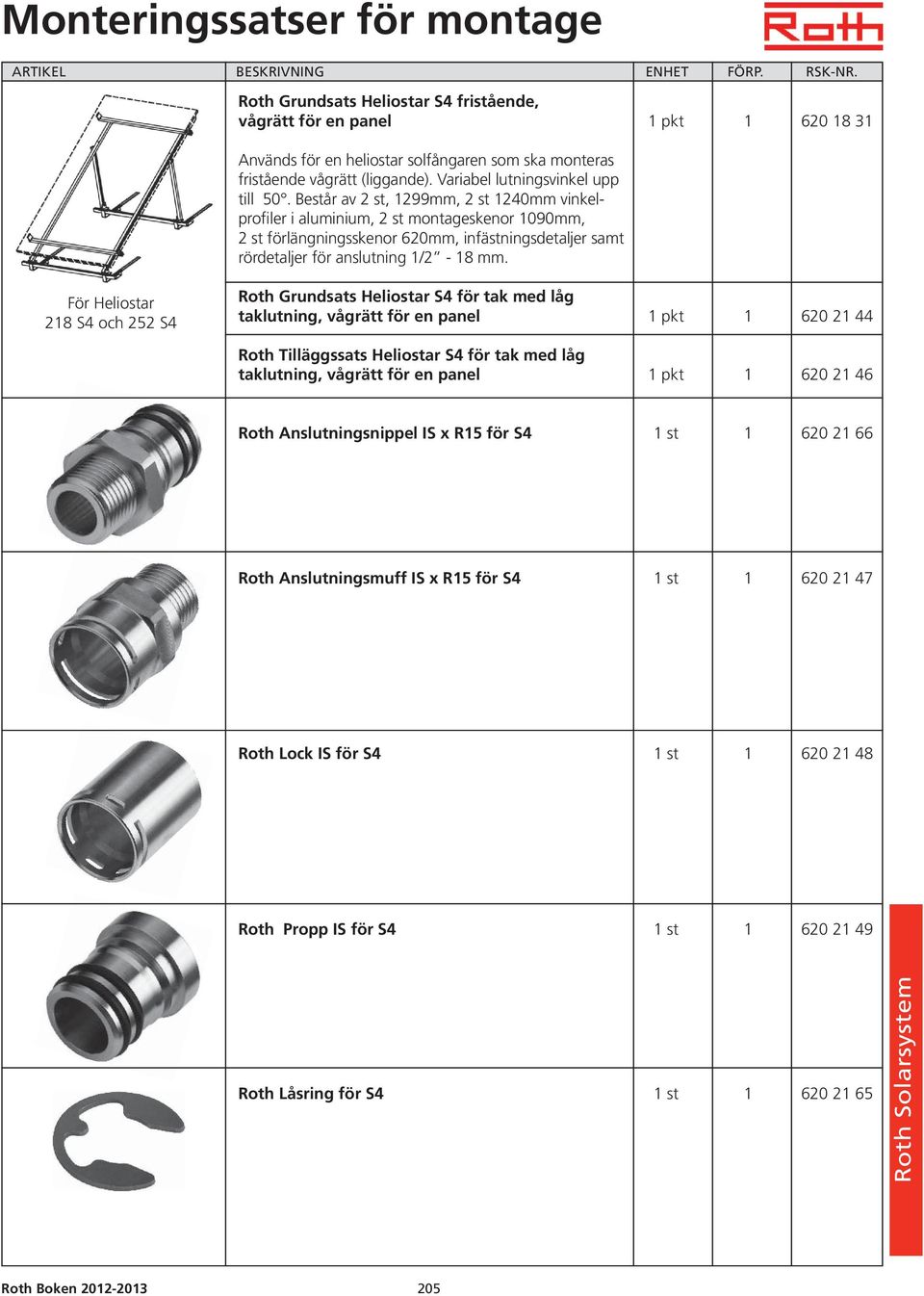

6 Monteringssatser för montage Roth Grundsats Heliostar S4 fristående, vågrätt för en panel 1 pkt Används för en heliostar solfångaren som ska monteras fristående vågrätt (liggande). Variabel lutningsvinkel upp till 50. Består av 2 st, 1299mm, 2 st 1240mm vinkelprofiler i aluminium, 2 st montageskenor 1090mm, 2 st förlängningsskenor 620mm, infästningsdetaljer samt rördetaljer för anslutning 1/2-18 mm. För Heliostar 218 S4 och 252 S4 Roth Grundsats Heliostar S4 för tak med låg taklutning, vågrätt för en panel 1 pkt Roth Tilläggssats Heliostar S4 för tak med låg taklutning, vågrätt för en panel 1 pkt Roth Anslutningsnippel IS x R15 för S4 1 st Roth Anslutningsmuff IS x R15 för S4 1 st Roth Lock IS för S4 1 st Roth Propp IS för S4 1 st Roth Låsring för S4 1 st Roth Solarsystem Roth Boken

7 Tillbehör Heliostar solfångare Roth Kollektorvätska Heliostar Värmebärare med egenskapen att skydda solkretsen mot frost och korrosion. Genom att fylla plastbehållaren med vatten får man erforderlig koncentration (40%) för att skydda sin solkrets mot utetemperaturer ned till -19 C. 10 liter koncentrat i en 25 liter plastbehållare 1 st 10 liter liter koncentrat 1 st 5 liter Roth Expansionskärl 18 liter 1 st Roth Expansionskärl 25 liter 1 st Roth Expansionskärl 33 liter 1 st Förtryck 1,5 bar Max driftstryck 10 bar Max temperatur 120 C Roth Isolerrör 1 st 10 m Sluten rörisolering av UV-beständig högkvalitativ, åldringsbeständig och temperaturtålig EPDM. För 25 mm rör, längd 10 m, isolertjocklek 13 mm. Roth Påfyllnadspump 1 st Cirkulationspump för påfyllning och igångkörning av solvärmekretsen. Tryckhöjd 35 m Matningsspänning 230V Levereras med sug- och tryckslang, filter samt transportsäkring. Roth Flexrör Används för snabb och precis anslutning mellan solpanelerna och ackumulatortank. Innehåller flexibelt rör av rostfritt stål, med tillopp- och returledning samt signalkabel för solpanelgivare i samma enhet. 14mm Isolering av syntetiskt gummi för systemtemperaturer mellan -40 till +150 C. Åldringsbeständig och UV-beständig isolering. Signalledningen är 2 x 0,75 mm2, tål temperaturer upp till 180 C. Ledningen mynnar 0,5m utanför respektive rörände. Roth Flexrör DN m Roth Flexrör DN m Roth Flexrör DN 16 1 st 25 m Roth Flexrör DN 20 1 st 25 m Roth Anslutningsrör m. inv. lekande mutter 1 st 0,3 m Roth Anslutningsrör m. inv. lekande mutter 1 st 1,0 m Roth Boken

8 Tillbehör Heliostar solfångare Roth Monteringssats Flexrör Komplett monteringssats för Roth Flexrör. Roth Monteringssats Flexrör DN 16 1 pkt Roth Monteringssats Flexrör DN 20 1 pkt Består av 4 st ovalsvep och skruv för infästning. Roth Kopplingssats Flexrör Komplett kopplingssats för Roth Flexrör. Roth Kopplingssats Flexrör DN 16 1 pkt Roth Kopplingssats Flexrör DN 20 1 pkt Består av 4 st muttrar, brickor och nipplar för anslutning av Roth Flexrör. Nippeldimension: DN16 = 3/4 utv. gänga. DN20 = 1 utv. gänga. Roth 3 vägs motorventil 1 1 st Används för växling mellan värmeberedning och tappvattenberedning och i kombination med Kontrollenhet BW/H Komfort. Består av 230V ställmotor och trevägs växelventil med 1 utv. gänga. Ställtid 10 sek. Roth 2-vägs motorventil 1 1 st Består av 230V ställmotor och 2-vägs styrventil med 1 utv. gänga. Används t.ex. vid s.k. öst/väst-placerade kollektorer. Roth Plattvärmeväxlare för anläggningar med swimmingpool odyl. 1 st Består av högeffektiv hellödd plattvärmeväxlare. Driftstryck max. 30 bar, driftstemperatur max. 225 C, Anslutningsdimension Solarsida: 1 utv. gänga. Poolsida: 5/4 utv. gänga. Levereras med svart freon-fri EPP-isolering, 4 st förskruvningar med plantätning. Värmeöverföring för upp till 10m2 solpaneler, max 8kW. Roth Värmeväxlare 15kW, m isolering 1 st EJ pool-vatten Roth Värmeväxlare 30kW, m isolering 1 st EJ pool-vatten Roth Elpatroner för lagringstankar Roth Elpatron UG 1 1/2 6kW 1 st Roth Elpatron Fläns 180 7,5 kw 1 st Roth Elpatron UG 1 1/2 9kW 1 st Roth Kompensatorer Heliostar S4 1 st pkt Används mellan panel 5 och 6 i rad för upptagning av expansion i rörledning. 1 pkt består av 2 st. Roth Solarsystem Roth Boken

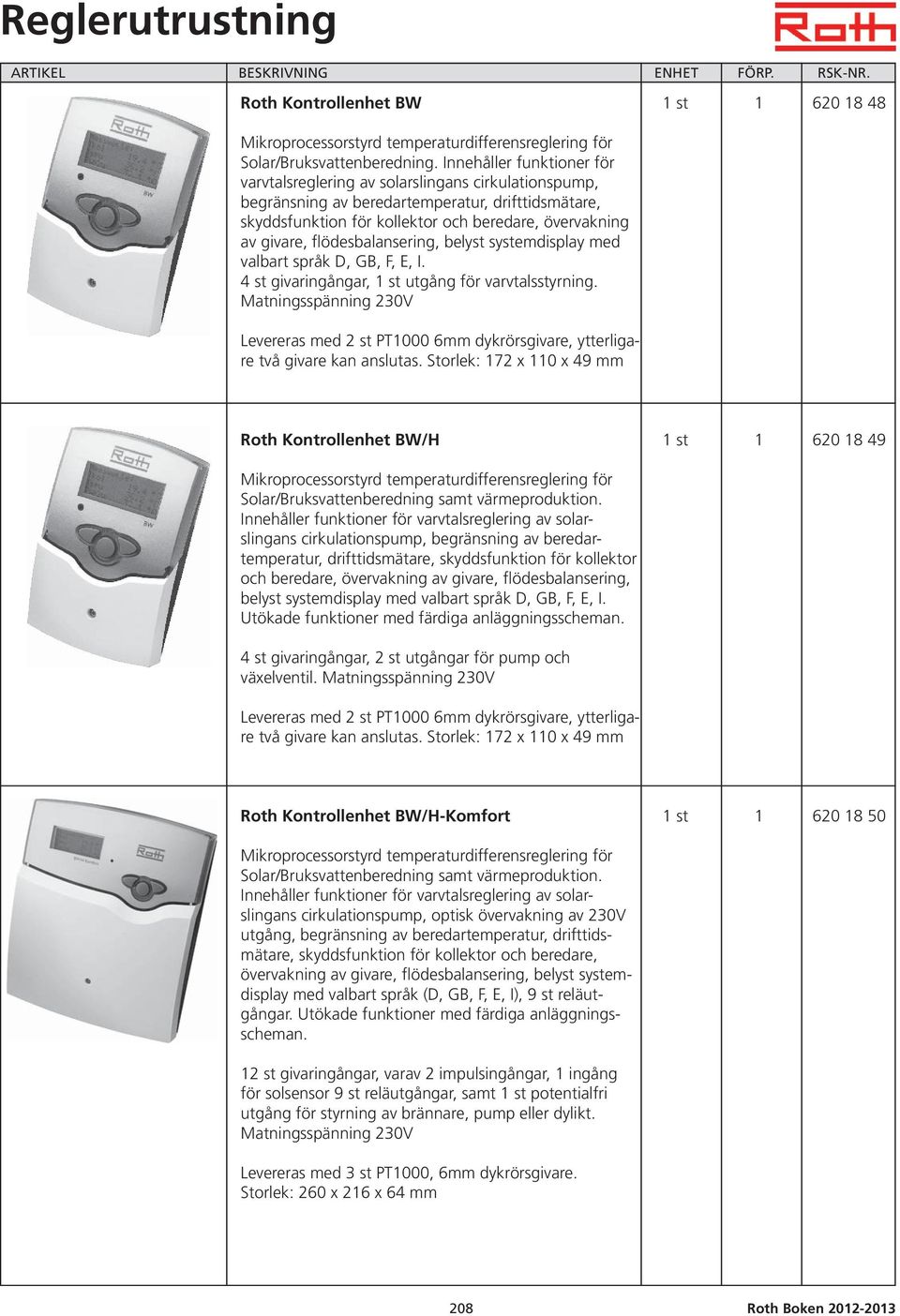

9 Reglerutrustning Roth Kontrollenhet BW 1 st Mikroprocessorstyrd temperaturdifferensreglering för Solar/Bruksvattenberedning. Innehåller funktioner för varvtalsreglering av solarslingans cirkulationspump, begränsning av beredartemperatur, drifttidsmätare, skyddsfunktion för kollektor och beredare, övervakning av givare, flödesbalansering, belyst systemdisplay med valbart språk D, GB, F, E, I. 4 st givaringångar, 1 st utgång för varvtalsstyrning. Matningsspänning 230V Levereras med 2 st PT1000 6mm dykrörsgivare, ytterligare två givare kan anslutas. Storlek: 172 x 110 x 49 mm Roth Kontrollenhet BW/H 1 st Mikroprocessorstyrd temperaturdifferensreglering för Solar/Bruksvattenberedning samt värmeproduktion. Innehåller funktioner för varvtalsreglering av solarslingans cirkulationspump, begränsning av beredartemperatur, drifttidsmätare, skyddsfunktion för kollektor och beredare, övervakning av givare, flödesbalansering, belyst systemdisplay med valbart språk D, GB, F, E, I. Utökade funktioner med färdiga anläggningsscheman. 4 st givaringångar, 2 st utgångar för pump och växelventil. Matningsspänning 230V Levereras med 2 st PT1000 6mm dykrörsgivare, ytterligare två givare kan anslutas. Storlek: 172 x 110 x 49 mm Roth Kontrollenhet BW/H-Komfort 1 st Mikroprocessorstyrd temperaturdifferensreglering för Solar/Bruksvattenberedning samt värmeproduktion. Innehåller funktioner för varvtalsreglering av solarslingans cirkulationspump, optisk övervakning av 230V utgång, begränsning av beredartemperatur, drifttidsmätare, skyddsfunktion för kollektor och beredare, övervakning av givare, flödesbalansering, belyst systemdisplay med valbart språk (D, GB, F, E, I), 9 st reläutgångar. Utökade funktioner med färdiga anläggningsscheman. 12 st givaringångar, varav 2 impulsingångar, 1 ingång för solsensor 9 st reläutgångar, samt 1 st potentialfri utgång för styrning av brännare, pump eller dylikt. Matningsspänning 230V Levereras med 3 st PT1000, 6mm dykrörsgivare. Storlek: 260 x 216 x 64 mm 208 Roth Boken

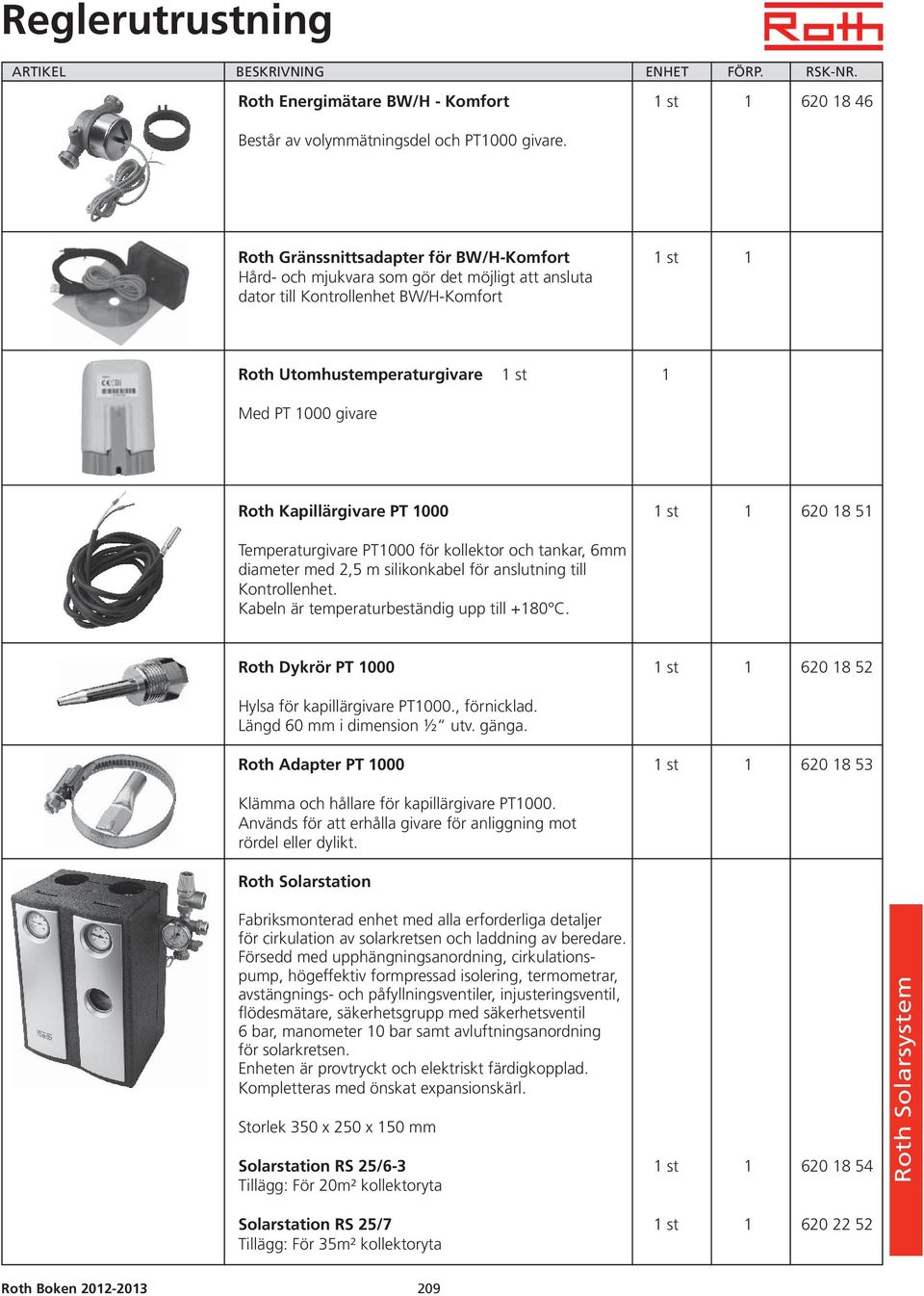

10 Reglerutrustning Roth Energimätare BW/H - Komfort 1 st Består av volymmätningsdel och PT1000 givare. Roth Gränssnittsadapter för BW/H-Komfort 1 st 1 Hård- och mjukvara som gör det möjligt att ansluta dator till Kontrollenhet BW/H-Komfort Roth Utomhustemperaturgivare 1 st 1 Med PT 1000 givare Roth Kapillärgivare PT st Temperaturgivare PT1000 för kollektor och tankar, 6mm diameter med 2,5 m silikonkabel för anslutning till Kontrollenhet. Kabeln är temperaturbeständig upp till +180 C. Roth Dykrör PT st Hylsa för kapillärgivare PT1000., förnicklad. Längd 60 mm i dimension ½ utv. gänga. Roth Adapter PT st Klämma och hållare för kapillärgivare PT1000. Används för att erhålla givare för anliggning mot rördel eller dylikt. Roth Solarstation Fabriksmonterad enhet med alla erforderliga detaljer för cirkulation av solarkretsen och laddning av beredare. Försedd med upphängningsanordning, cirkulationspump, högeffektiv formpressad isolering, termometrar, avstängnings- och påfyllningsventiler, injusteringsventil, flödesmätare, säkerhetsgrupp med säkerhetsventil 6 bar, manometer 10 bar samt avluftningsanordning för solarkretsen. Enheten är provtryckt och elektriskt färdigkopplad. Kompletteras med önskat expansionskärl. Storlek 350 x 250 x 150 mm Solarstation RS 25/6-3 1 st Tillägg: För 20m² kollektoryta Roth Solarsystem Solarstation RS 25/7 1 st Tillägg: För 35m² kollektoryta Roth Boken

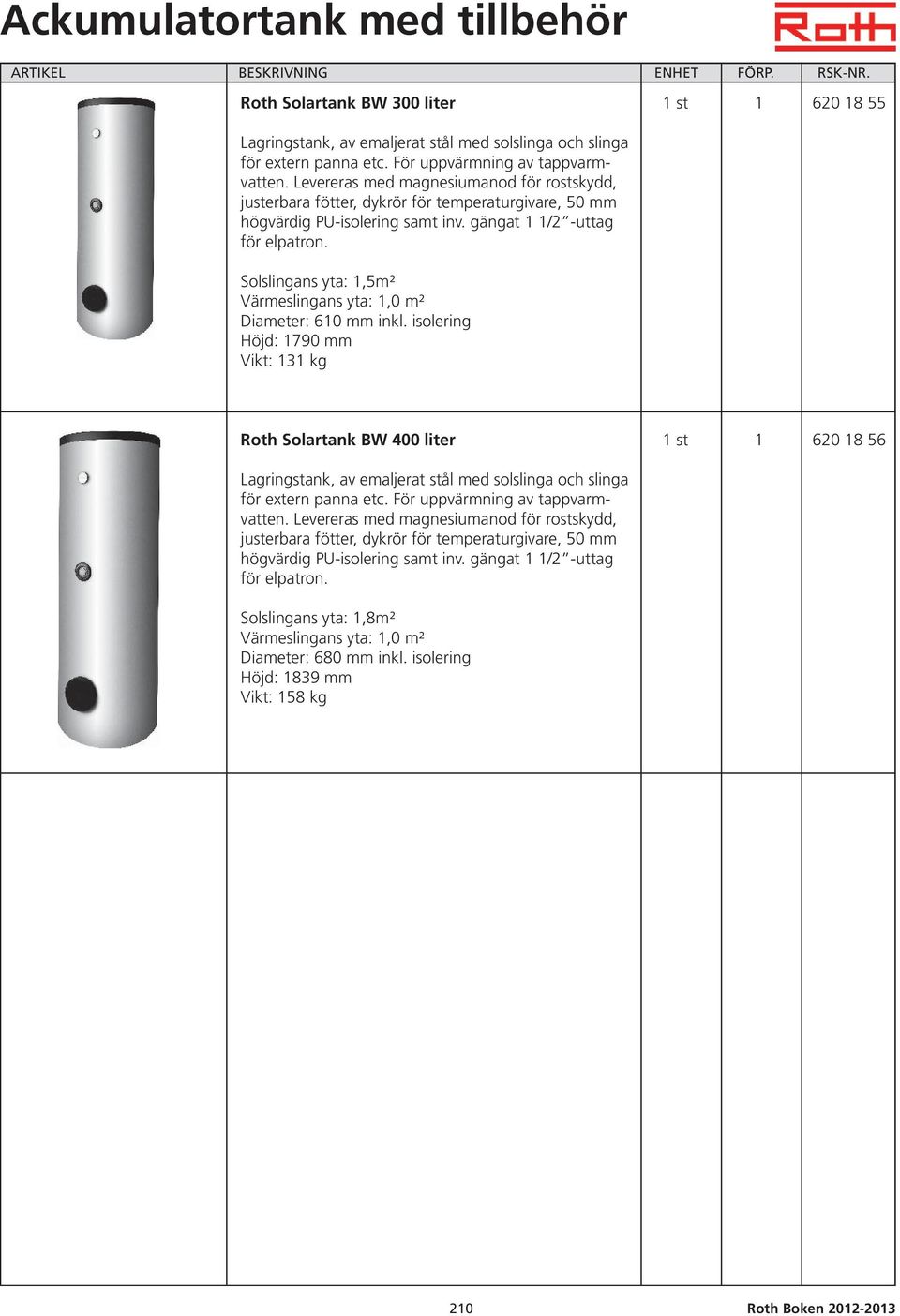

11 Ackumulatortank med tillbehör Roth Solartank BW 300 liter 1 st Lagringstank, av emaljerat stål med solslinga och slinga för extern panna etc. För uppvärmning av tappvarmvatten. Levereras med magnesiumanod för rostskydd, justerbara fötter, dykrör för temperaturgivare, 50 mm högvärdig PU-isolering samt inv. gängat 1 1/2 -uttag för elpatron. Solslingans yta: 1,5m² Värmeslingans yta: 1,0 m² Diameter: 610 mm inkl. isolering Höjd: 1790 mm Vikt: 131 kg Roth Solartank BW 400 liter 1 st Lagringstank, av emaljerat stål med solslinga och slinga för extern panna etc. För uppvärmning av tappvarmvatten. Levereras med magnesiumanod för rostskydd, justerbara fötter, dykrör för temperaturgivare, 50 mm högvärdig PU-isolering samt inv. gängat 1 1/2 -uttag för elpatron. Solslingans yta: 1,8m² Värmeslingans yta: 1,0 m² Diameter: 680 mm inkl. isolering Höjd: 1839 mm Vikt: 158 kg 210 Roth Boken

12 Ackumulatortank med tillbehör Roth Solartank BW/H 750 liter 1 st Accumulatortank, av emaljerat stål med solslinga och inkoppling av extern panna samt inbyggt varmvattenberedare, 150 liter. Levereras med magnesiumanod för rostskydd, justerbara fötter, dykrör för temperaturgivare, 100 mm högvärdig isolering. Kan utrustas med elpatron i förrådsberedaren. Solslingans yta: 2,55 m² Diameter: 990 mm inkl. isolering Höjd: 1905 mm Vikt: 218 kg Roth Solartank BW/H 900 liter 1 st Accumulatortank, av emaljerat stål med solslinga och inkoppling av extern panna samt inbyggt varmvattenberedare, 200 liter. Levereras med magnesiumanod för rostskydd, justerbara fötter, dykrör för temperaturgivare, 100 mm högvärdig isolering. Kan utrustas med elpatron i förrådsberedaren. Solslingans yta: 3,15 m² Diameter: 990 mm inkl. isolering Höjd: 2120 mm Vikt: 256 kg Roth Solarsystem Roth Boken

13 Ackumulatortank med tillbehör Roth Solar Kombitank st Lagringstank 500 liter för tappvarmvatten och värmeproduktion. Mantelvolym 443 liter och tappvattenslinga 45 liter. Tanken är utförd med skiktningsprincip i kvalitetsstål med inbyggd solarslinga (2,3 m²) Hygieniskt tappvarmvatten genom genomströmning i integrerad rostfri stålslinga. Försedd med 100mm avtagbar högvärdig PU-isolering. Levereras med uttag för elpatron inv. gga 1 ½ med max instickslängd xxx mm. Diameter: 850 / 650mm (med / utan isolering) Höjd: 1720 / 1640 (med / utan isolering) Intagsmått vid tippning: 1800 mm Vikt: 130 kg Roth Solar Kombitank st Lagringstank 800 liter för tappvarmvatten och värmeproduktion. Mantelvolym 750 liter och tappvattenslinga 55 liter. Tanken är utförd med skiktningsprincip i kvalitetsstål med 2 st inbyggda rörslingor för solarsystemet (övre 2,0m², undre 3,0m²) Hygieniskt tappvarmvatten genom genomströmning i integrerad rostfri stålslinga. Försedd med 120mm avtagbar högvärdig PU-isolering. Levereras med uttag för elpatron inv. gga 1 ½ med max instickslängd xxx mm. Diameter: 1030 / 790mm (med / utan isolering) Höjd: 1930 / 1830mm (med / utan isolering) Intagsmått vid tippning: 2030 mm Vikt: 200 kg Roth Solar Kombitank st Lagringstank 1000 liter för tappvarmvatten och värmeproduktion. Mantelvolym 842 liter och tappvattenslinga 55 liter. Tanken är utförd med skiktningsprincip i kvalitetsstål med 2 st inbyggda rörslingor för solarsystemet (övre 3,0m², undre 3,5m²) Hygieniskt tappvarmvatten genom genomströmning i integrerad rostfri stålslinga. Försedd med 120mm avtagbar högvärdig PU-isolering. Levereras med uttag för elpatron inv. gga 1 ½. Diameter: 1030 / 790mm (med / utan isolering) Höjd: 2110 / 2010mm (med / utan isolering) Intagsmått vid tippning: 2210mm Vikt: 215 kg 212 Roth Boken

14 Ackumulatortank med tillbehör Roth SolPlus tank st liter Ståltank med korrosionsskydd och emaljering enl. DIN 4753 och med magnesiumanod för uppvärmning av vatten. Högt prestanda register för sol-och värmekrets (1,40 m² / 0,93 m²). Kontakta Roth Nordic för prisuppgift Färg: Max tryck: Diameter: Höjd: Lutande höjd: Grå 10 bar 610 mm 1797 mm 1870 mm Roth SolPlus tank st liter Ståltank med korrosionsskydd och emaljering enl. DIN 4753 och med magnesiumanod för uppvärmning av vatten. Högt prestanda register för sol-och värmekrets (1,76 m² / 0,93 m²). Kontakta Roth Nordic för prisuppgift Färg: Max tryck: Diameter: Höjd: Lutande höjd: Grå 10 bar 680 mm 1835 mm 1940 mm Roth SolPlus tank st liter Ståltank med korrosionsskydd och emaljering enl. DIN 4753 och med magnesiumanod för uppvärmning av vatten. Högt prestanda register för sol-och värmekrets (1,95 m² / 0,96 m²). Kontakta Roth Nordic för prisuppgift Färg: Max tryck: Diameter: Höjd: Lutande höjd: Grå 10 bar 760 mm 1838 mm 1970 mm Roth Blandningsventil 1 st För manuell styrning av tappvarmvattnets blandningstemperatur. Temperaturintervall: 35 C 55 C. Roth Solarsystem Roth Boken
