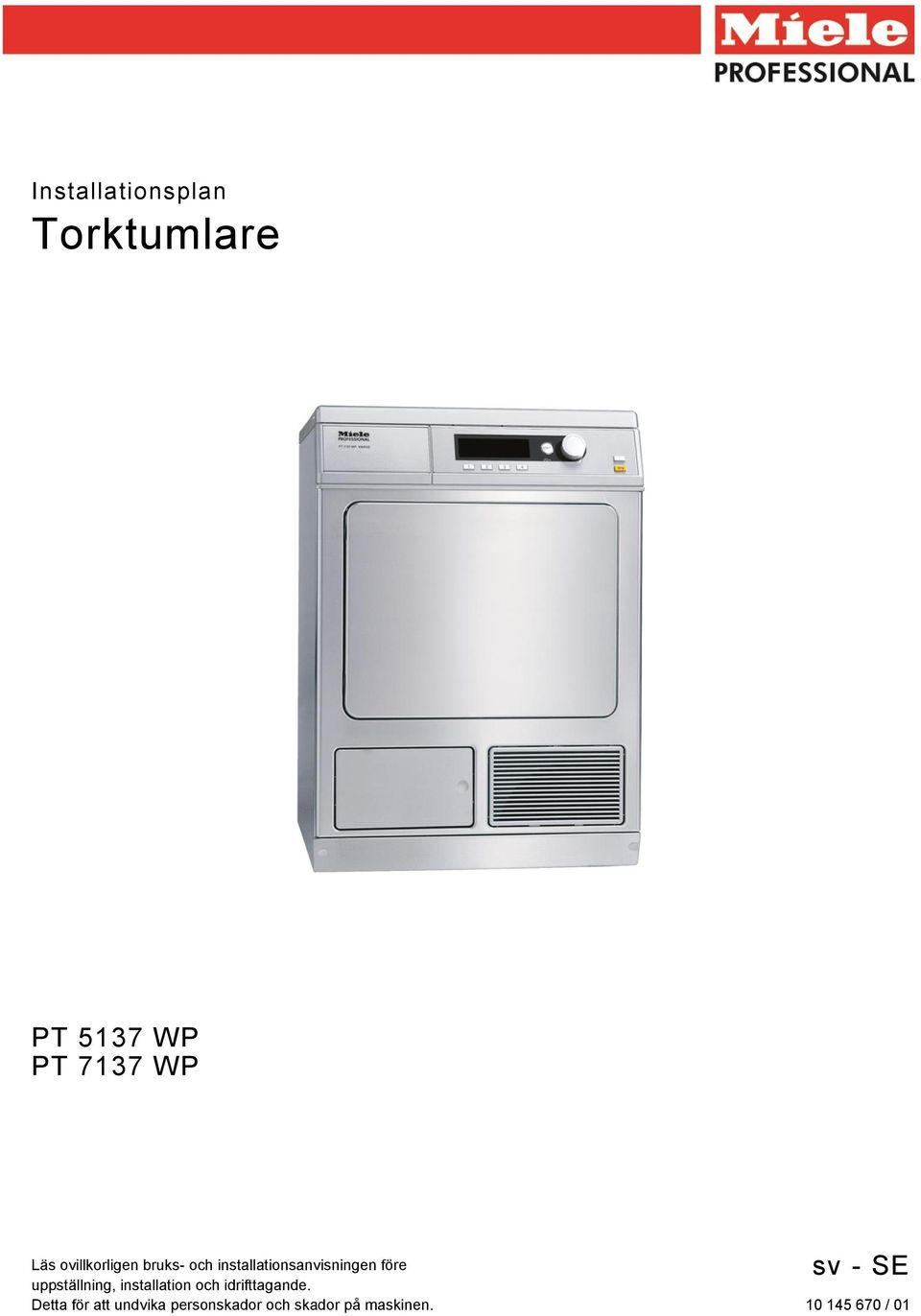

1 Installationsplan Torktumlare PT 5137 WP PT 7137 WP Läs ovillkorligen bruks- och installationsanvisningen före uppställning, installation och idrifttagande. Detta för att undvika personskador och skador på maskinen / 01

2 Förkortningar och tecken: Anslutning krävs AL Frånluft KLZ Kalluft tilluft Anslutning möjlig eller nödvändig, beroende på produktutförandet ASK Avloppsslang kondensat PA Potentialutjämning B Fästanordning torktumlare SLA Anslutning för effekttoppsbrytare EL Elanslutning UG Stängd sockel F Justerbara ställfötter UO Öppen sockel KG Betal-/bokningssystem WTV Tvätt- och torkpelare KGA Anslutning för betal-/bokningssystem XKM Kommunikationsmodul KLA Kalluft utsläpp ZL Tilluft Med förbehåll för tekniska ändringar. 11/14/ / 01

3 PT 5137/7137 Torktumlarens mått / 01 3

4 PT 5137/7137 Installation / 01

5 PT 5137/7137 Installation / 01 5

6 PT 5137/7137 Uppställning / 01

7 PT 5137/7137 Uppställning / 01 7

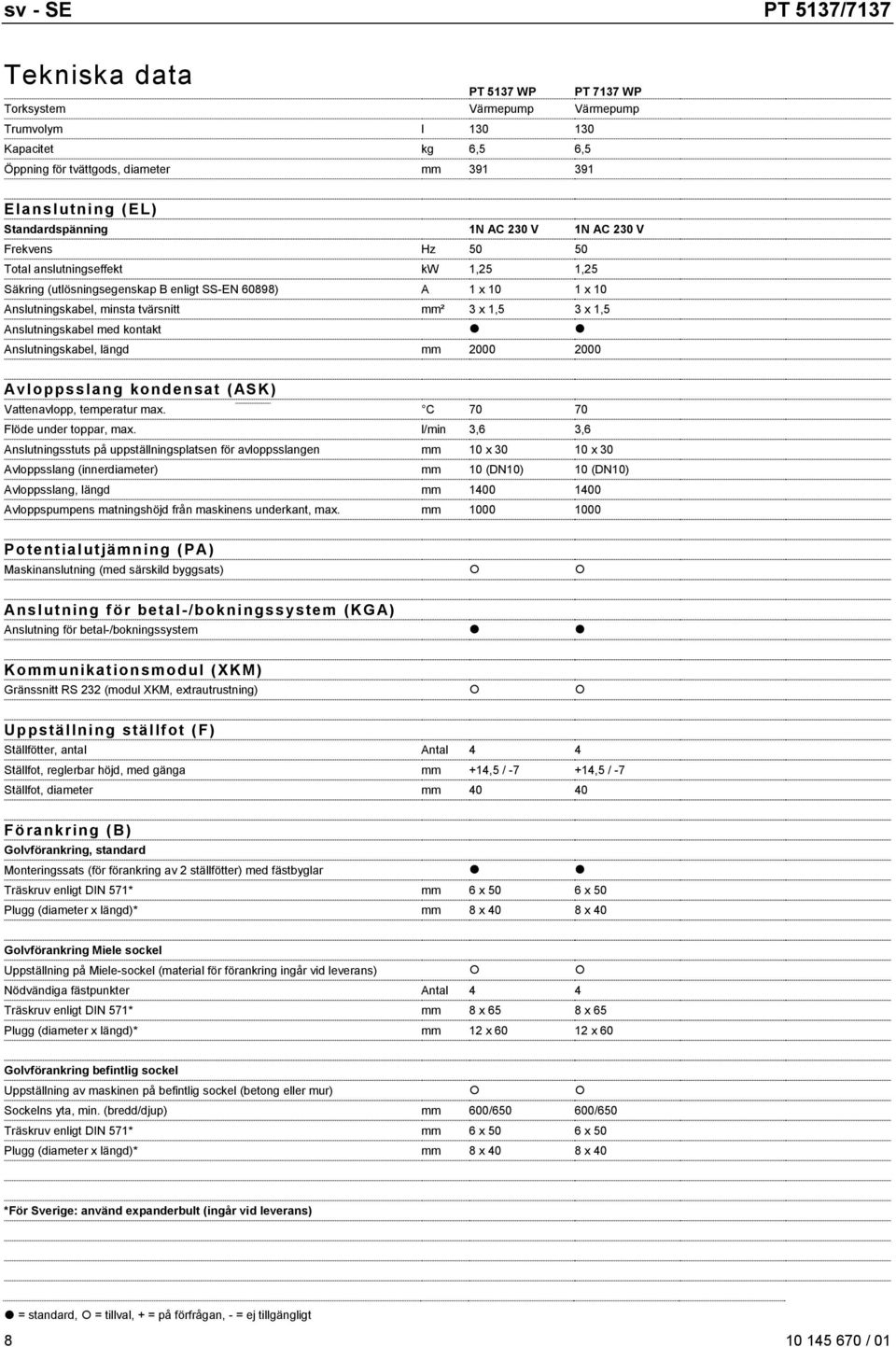

8 PT 5137/7137 Tekniska data PT 5137 WP PT 7137 WP Torksystem Värmepump Värmepump Trumvolym l Kapacitet kg 6,5 6,5 Öppning för tvättgods, diameter mm Elanslutning (EL) Standardspänning 1N AC 230 V 1N AC 230 V Frekvens Hz Total anslutningseffekt kw 1,25 1,25 Säkring (utlösningsegenskap B enligt SS-EN 60898) A 1 x 10 1 x 10 Anslutningskabel, minsta tvärsnitt mm² 3 x 1,5 3 x 1,5 Anslutningskabel med kontakt Anslutningskabel, längd mm Avloppsslang kondensat (ASK) Vattenavlopp, temperatur max. C Flöde under toppar, max. l/min 3,6 3,6 Anslutningsstuts på uppställningsplatsen för avloppsslangen mm 10 x x 30 Avloppsslang (innerdiameter) mm 10 (DN10) 10 (DN10) Avloppsslang, längd mm Avloppspumpens matningshöjd från maskinens underkant, max. mm Potentialutjämning (PA) Maskinanslutning (med särskild byggsats) Anslutning för betal -/bokningssystem (KGA) Anslutning för betal-/bokningssystem Kommunikationsmodul (XKM) Gränssnitt RS 232 (modul XKM, extrautrustning) Uppställning ställfot (F) Ställfötter, antal Antal 4 4 Ställfot, reglerbar höjd, med gänga mm +14,5 / ,5 / -7 Ställfot, diameter mm Förankring (B) Golvförankring, standard Monteringssats (för förankring av 2 ställfötter) med fästbyglar Träskruv enligt DIN 571* mm 6 x 50 6 x 50 Plugg (diameter x längd)* mm 8 x 40 8 x 40 Golvförankring Miele sockel Uppställning på Miele-sockel (material för förankring ingår vid leverans) Nödvändiga fästpunkter Antal 4 4 Träskruv enligt DIN 571* mm 8 x 65 8 x 65 Plugg (diameter x längd)* mm 12 x x 60 Golvförankring befintlig sockel Uppställning av maskinen på befintlig sockel (betong eller mur) Sockelns yta, min. (bredd/djup) mm 600/ /650 Träskruv enligt DIN 571* mm 6 x 50 6 x 50 Plugg (diameter x längd)* mm 8 x 40 8 x 40 *För Sverige: använd expanderbult (ingår vid leverans) = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01

9 PT 5137/7137 Tekniska data PT 5137 WP PT 7137 WP Produktinformation Fullständiga mått (höjd/bredd/djup) mm 850/600/ /600/728 Höljets mått (höjd/bredd/djup) mm 850/595/ /595/697 Nischmått (höjd/djup) Minsta nischmått (utan förpackning) mm 900/ /600 Uppställningsmått Avstånd i sidled, min. mm Avstånd i sidled för tvätt-/torkpelare, rekommenderat mm Avstånd från vägg till maskinens front, min. mm Avstånd från vägg till maskinens front, rekommenderat mm Vikt och golvbelastning Maskinens vikt (nettovikt) kg 79,5 79,5 Maximal golvbelastning vid drift N Produktemissioner Ljudtrycksnivå på arbetsplatsen (enligt SS-EN ISO 11204/11203) db (A) < 70 < 70 Värmeavgivning i uppställningslokalen W Alternativ/tillbehör Sluten sockel (UG) Sluten sockel, höjd 300 mm (UG 5005) Sluten sockel, höjd 470 mm (UG ) Sluten sockel, höjd 750 mm (UG ) Egenskaper Förzinkad sockel, sidoplåt av rostfritt stål Förzinkad sockel, sidoplåt med octoblått inbränt skikt Förzinkad sockel, sidoplåt med octoblått inbränt skikt Öppen sockel (UO) Öppen sockel, höjd 300 mm (UO 5005) Öppen sockel, höjd 470 mm (UO ) Förzinkad sockel, ovansida med octoblått inbränt skikt Förzinkad sockel, ovansida med octoblått inbränt skikt Tvätt-/torkpelare (WTV) Byggsats rostfritt stål (WTV 5062) Byggsats lotusvitt (WTV 5061) Byggsats för montering av tvätt-/torkpelare Byggsats för montering av tvätt-/torkpelare Betal-/bokningssystem (KG) System för enskild maskin (C 4060) System för enskild maskin (C 4065) System för enskild maskin (C 4070) System för flera maskiner (C 5200 BT) Fjärrkontroll (ABT 5220) Betal-/bokningssystem, endast för programdrift Betal-/bokningssystem för poletter och euromynt, för tids- och programdrift Betal-/bokningssystem för poletter och euromynt, för tids- och programdrift Huvudsystem för kortbetalning (för max. 8 maskiner) Övervakning av maskinerna via Bluetooth (en för varje enskild maskin) Tillbehör Monteringssats potentialutjämnare Kommunikationsmodul XKM (XKM RS ) Monteringssatsen kan beställas från Miele service Extrautrustning XKM-modul med RS 232 inkl. inbyggnadssats = standard, = tillval, + = på förfrågan, - = ej tillgängligt / 01 9

10 PT 5137/7137 Installations- och planeringstips Installationsförutsättningar Anslutning av produkten får ske endast till en elanläggning som har inrättats i enlighet med nationella lagar, förordningar och riktlinjer, liksom lokala bestämmelser och föreskrifter. Följ elbolagets föreskrifter och de regler som gäller för att förebygga olycksfall. Observera även försäkringsbolagets rekommendationer. Allmänna driftvillkor Uppställningslokalen bör hålla en temperatur på +2 C till +35 C. Kalluft som sugs in i maskinen värms upp och släpps sedan ut. Därför är det viktigt att det finns tillräcklig ventilation, särskilt i små uppställningslokaler. Se till att det inte är alltför varmt i rummet. Om det finns andra värmealstrande apparater i rummet, lufta rummet och/eller stäng av dessa. Annars måste du räkna med längre torktider och högre energiförbrukning. Elanslutning Torktumlaren är utrustad med en anslutningskabel och stickkontakt. Anslutningen får bara ske enligt VDE 0100 eller motsvarande nationella och lokala föreskrifter gällande elsäkerhet. Torktumlaren får på inga villkor anslutas till en förlängningskabel, exempelvis ett grenuttag. Det kan vara brandfarligt. Uppgifter om anslutningseffekt och säkring finns på typskylten. Jämför uppgifterna på typskylten med dem som gäller för elnätet. Vid fast anslutning måste strömmen kunna brytas allpoligt på uppställningsplatsen. Allpolig brytning kan ske via en strömbrytare med ett kontaktavstånd på minst 3 mm, t ex LS-brytare, säkringar och skydd (SS-EN 60947). Kontakten eller brytaren måste alltid vara tillgänglig. Om maskinen kopplas från elnätet, måste brytaren kunna spärras, alternativt måste kopplingspunkten övervakas konstant. Nyinstallation av anslutningen, ändring i anläggningen eller kontroll av skyddsjorden får endast utföras av behörig fackman. Uppgifterna i den tekniska specifikationen gällande kabeltvärsnitt avser endast den nödvändiga anslutningskabeln. För beräkning av övriga kabeldimensioner hänvisar vi till tillämpliga nationella och lokala bestämmelser. Potentialutjämning Om det krävs enligt nationella bestämmelser, ska även en potentialutjämning med god kontakt skapas. Anslutningsmaterialet för potentialutjämningen måste införskaffas separat. Betal-/bokningssystem Maskinen kan utrustas med ett betal-/bokningssystem (extra tillbehör). Systemet måste programmeras, och detta får endast utföras av Miele service eller en auktoriserad fackman. Seriellt gränssnitt Ett seriellt gränssnitt kan finnas förinstallerat, alternativt installeras i efterhand, beroende på produktutförande. Det seriella gränssnittet är tillgängligt via en anslutningsbar modul, XKM RS323. Modulen är endast avsedd att användas i Miele Professional-maskiner med kommunikationsöppning. Det utgående gränssnittet från XKM RS232-modulen motsvarar SELV (säkerhetsklenspänning) enligt SS-EN Även andra anslutna externa maskiner måste följa SELV. Den inkopplingsbara modulen levereras med en förbindelsekabel med en D-sub-kontakt för vidare anslutning. Uppställning och fastsättning Maskinen ska placeras på en helt jämn, vågrät och fast yta som tål angiven belastning. Golvbelastningen koncentreras punktvis på uppställningsytan i området kring respektive maskinfot. Det är absolut nödvändigt att säkra maskinen mot golvet. Maskinen ska riktas i längd- och tvärriktning med hjälp av de justerbara ställfötterna så att den hamnar exakt vågrätt. Avloppsslang kondensat Kondensvattnet som uppstår vid torkning pumpas ut genom avloppsslangen på torktumlarens baksida. Vattnet pumpas ut av en avloppspump med 1 meters pumphöjd. För att undvika hinder i vattenavloppet måste avloppsslangen läggas utan veck. Kröken vid slangens ände är vridbar och kan vid behov tas av. Denna torktumlare måste under vissa anslutningsförutsättningar utrustas med en backventil (extra tillbehör). Utan backventil kan vattnet rinna eller sugas tillbaka in i torktumlaren och sedan läcka ut. Skador kan uppstå. Möjligheter att placera vattenavloppet: 1. Direkt anslutning till avloppsrör i plast med gumminippel. Använd en backventil om slangänden riskerar att stå i vatten. 2. Anslutning till handfat med gumminippel. Använd alltid en backventil. 3. Avlopp i golvbrunn. Använd alltid en backventil. 4. Upphängning i tvätt- eller avloppsho. Se till att avloppsslangen inte glider iväg (fäst den gärna)! Annars finns det risk för att vatten rinner ut och orsakar skador. Använd en backventil om slangänden riskerar att stå i vatten. Maskinens främre ställfötter fästs vid golvet med hjälp av den bifogade fästbygeln. Fästmaterialet är avsett för fastsättning i betonggolv medels pluggar. Om golvet är av en annan typ, måste annat fästmaterial införskaffas / 01

11 PT 5137/7137 Uppställning på sockel Maskinen kan placeras på en sockel, antingen en redan befintlig betongsockel eller en sockel som köps som tillbehör från Miele. Sockeln kan vara öppen eller stängd. Betongens kvalitet och stabilitet ska bedömas med hänsyn till maskinens tyngd. Se till att betongsockeln står stadigt på golvet! Vid uppställning på en befintlig sockel (betongsockel eller murad sockel) måste maskinen säkras med fästbygeln. Annars finns det risk för att maskinen ramlar ner från sockeln vid centrifugering. Tvätt-/torkpelare Maskinen kan monteras i en tvättpelare tillsammans med en tvättmaskin/torktumlare från Miele. Till detta krävs en monteringssats (WTV, extra tillbehör). Byggsatsen ska monteras av en auktoriserad firma eller av Miele service / 01 11
