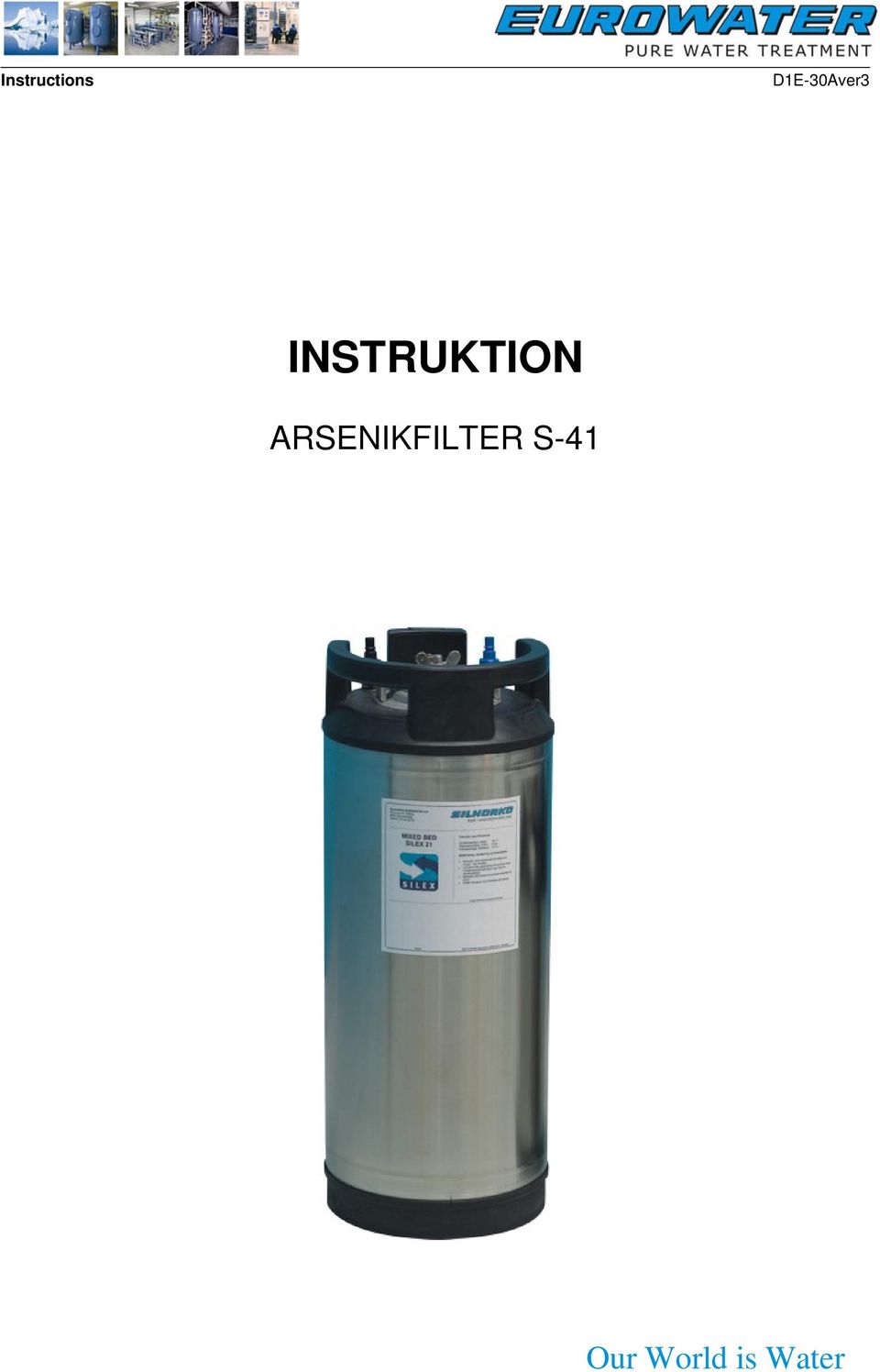

1 Instructions D1E-30Aver3 INSTRUKTION ARSENIKFILTER S-41 Our World is Water

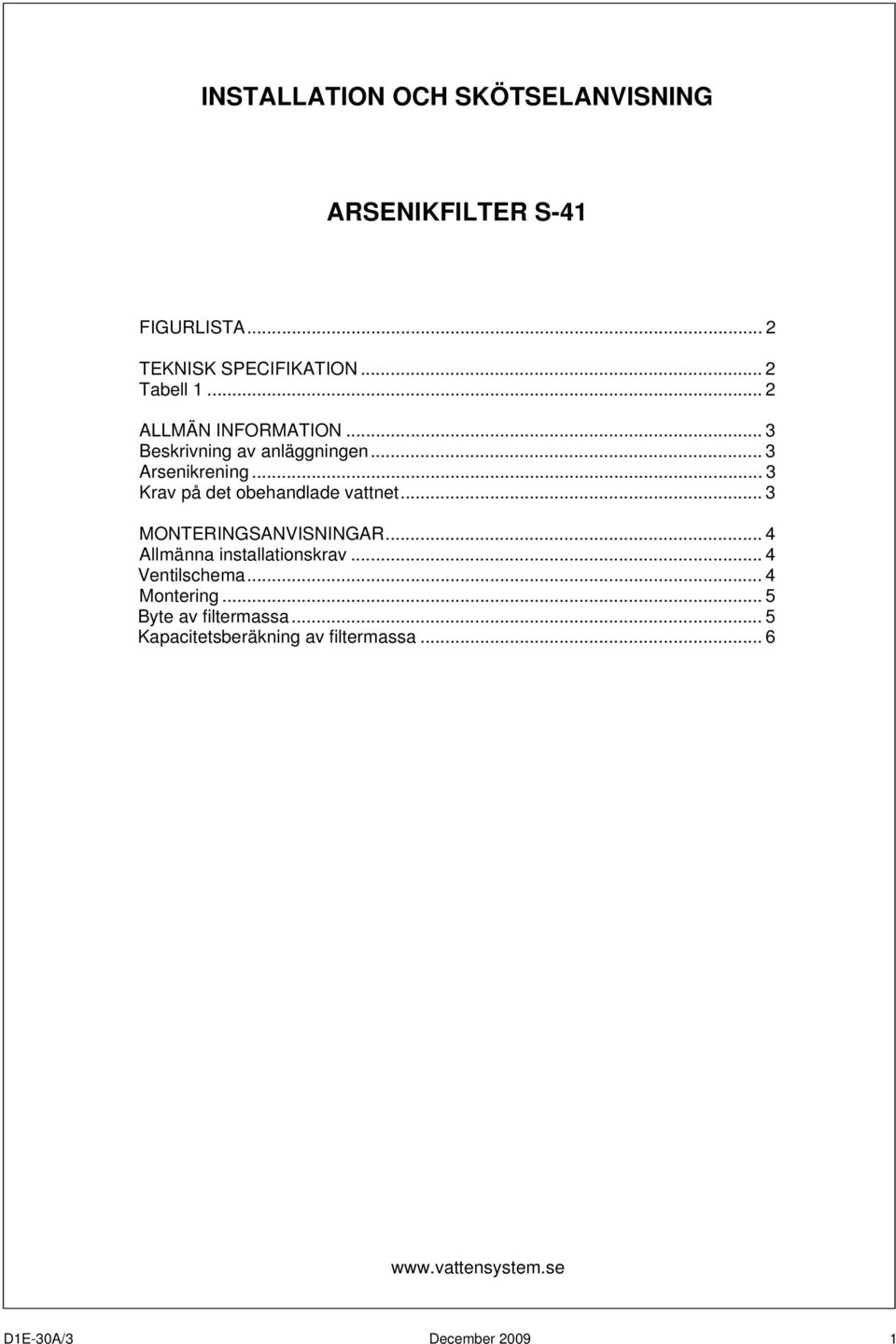

2 INSTALLATION OCH SKÖTSELANVISNING ARSENIKFILTER S-41 FIGURLISTA... 2 TEKNISK SPECIFIKATION... 2 Tabell ALLMÄN INFORMATION... 3 Beskrivning av anläggningen... 3 Arsenikrening... 3 Krav på det obehandlade vattnet... 3 MONTERINGSANVISNINGAR... 4 Allmänna installationskrav... 4 Ventilschema... 4 Montering... 5 Byte av filtermassa... 5 Kapacitetsberäkning av filtermassa D1E-30A/3 December

3 FÖRORD. Instruktionen visar steg för steg vilka åtgärder som krävs vid montering, installation och drift. Följ anvisningarna noga. Observera att garantin ej omfattar service/åtgärder p.g.a. felaktig installation, igångsättning, drift och/eller underhåll. FIGURLISTA Principskiss Fig. 1 montering sida 4 Fig. 2 anläggning sida 5 TEKNISK SPECIFIKATION Vattentemperatur...max 35 C Tilloppstryck...max 6 bar Röranslutning, till, från och avlopp... DN 15/20 mm PVC TABELL 1 Typ Diameter Höjd mm mm ARSENIKFILTER S December 2009 D1E-30A/3

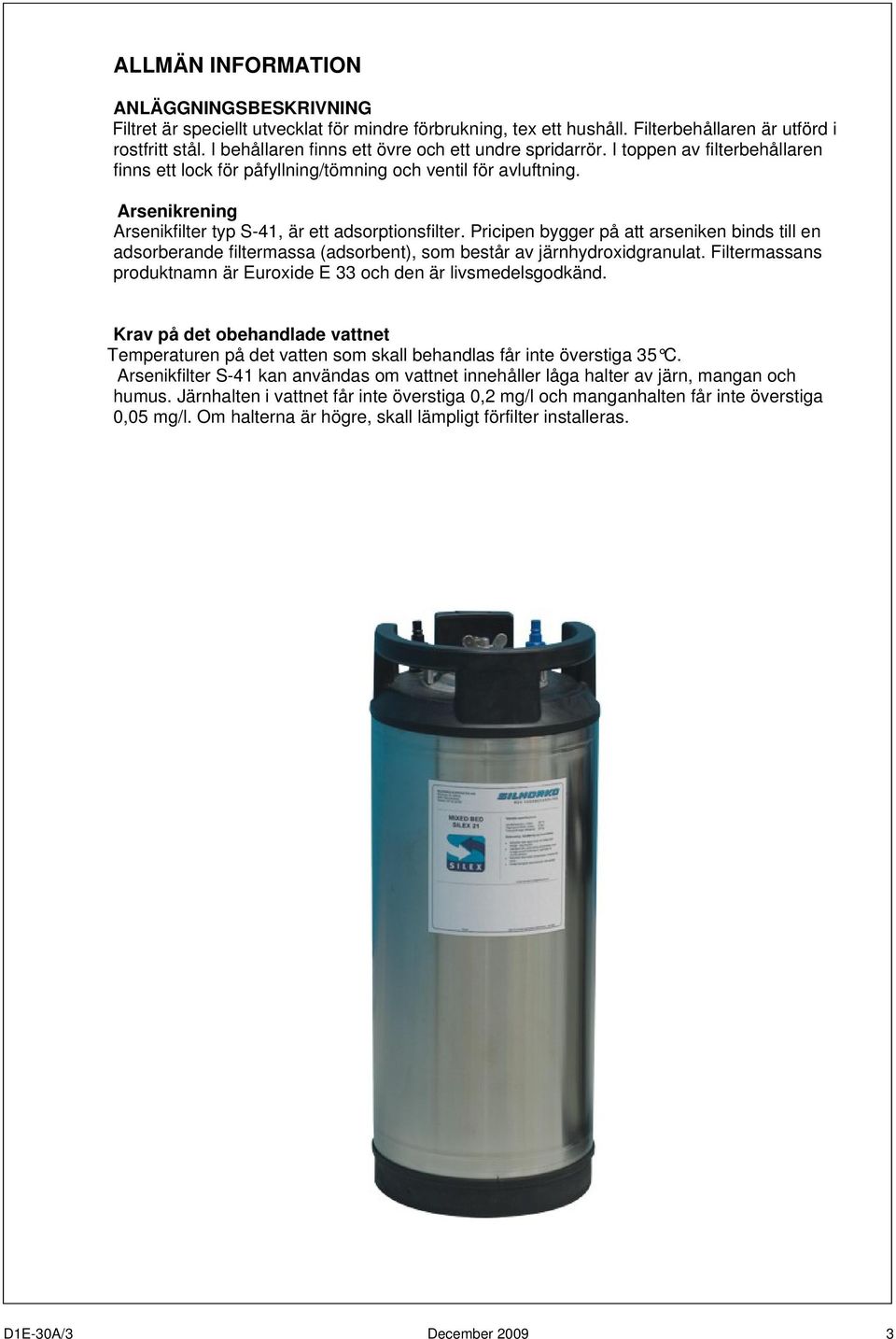

4 ALLMÄN INFORMATION ANLÄGGNINGSBESKRIVNING Filtret är speciellt utvecklat för mindre förbrukning, tex ett hushåll. Filterbehållaren är utförd i rostfritt stål. I behållaren finns ett övre och ett undre spridarrör. I toppen av filterbehållaren finns ett lock för påfyllning/tömning och ventil för avluftning. Arsenikrening Arsenikfilter typ S-41, är ett adsorptionsfilter. Pricipen bygger på att arseniken binds till en adsorberande filtermassa (adsorbent), som består av järnhydroxidgranulat. Filtermassans produktnamn är Euroxide E 33 och den är livsmedelsgodkänd. Krav på det obehandlade vattnet Temperaturen på det vatten som skall behandlas får inte överstiga 35 C. Arsenikfilter S-41 kan användas om vattnet innehåller låga halter av järn, mangan och humus. Järnhalten i vattnet får inte överstiga 0,2 mg/l och manganhalten får inte överstiga 0,05 mg/l. Om halterna är högre, skall lämpligt förfilter installeras. D1E-30A/3 December

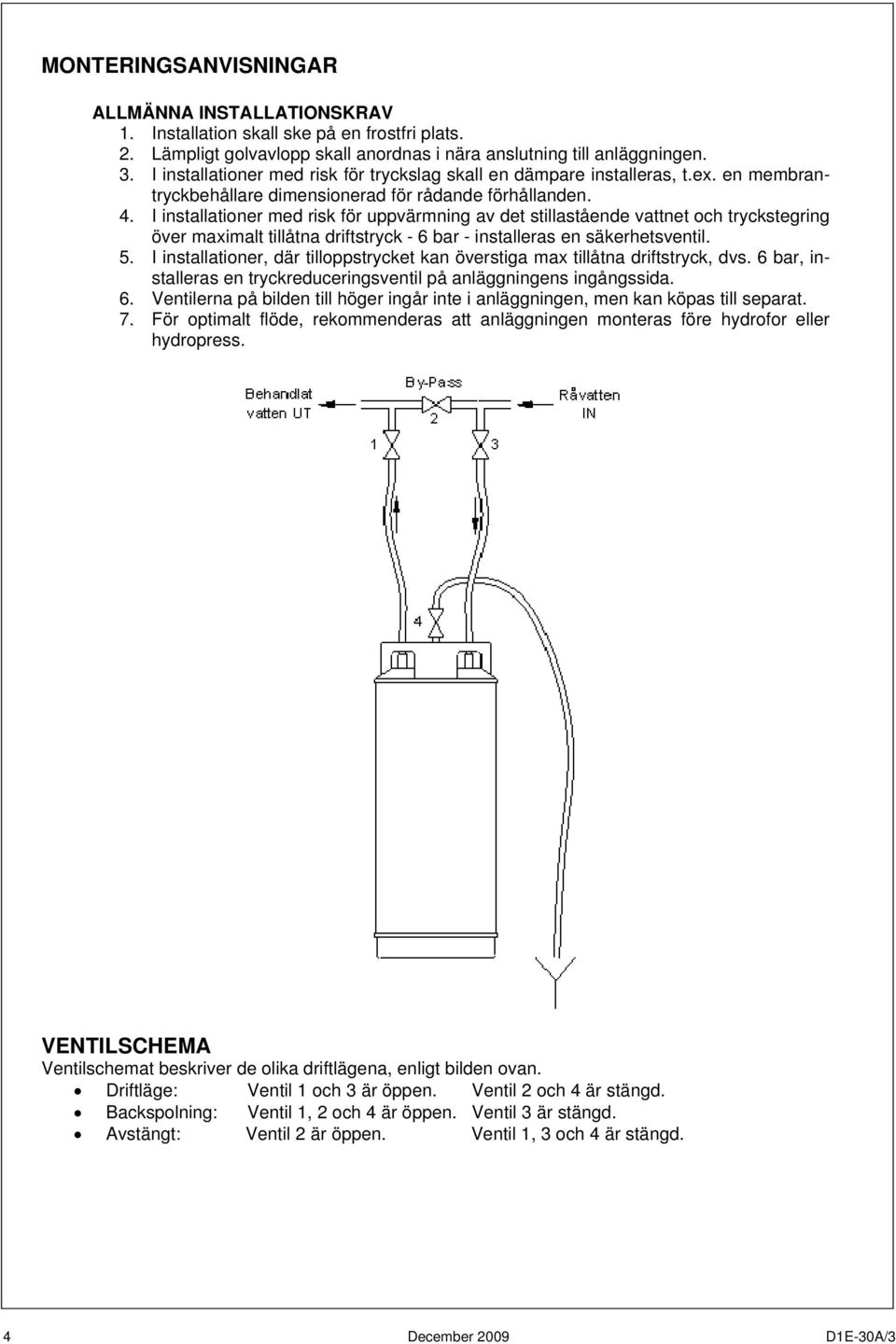

5 MONTERINGSANVISNINGAR ALLMÄNNA INSTALLATIONSKRAV 1. Installation skall ske på en frostfri plats. 2. Lämpligt golvavlopp skall anordnas i nära anslutning till anläggningen. 3. I installationer med risk för tryckslag skall en dämpare installeras, t.ex. en membrantryckbehållare dimensionerad för rådande förhållanden. 4. I installationer med risk för uppvärmning av det stillastående vattnet och tryckstegring över maximalt tillåtna driftstryck - 6 bar - installeras en säkerhetsventil. 5. I installationer, där tilloppstrycket kan överstiga max tillåtna driftstryck, dvs. 6 bar, installeras en tryckreduceringsventil på anläggningens ingångssida. 6. Ventilerna på bilden till höger ingår inte i anläggningen, men kan köpas till separat. 7. För optimalt flöde, rekommenderas att anläggningen monteras före hydrofor eller hydropress. VENTILSCHEMA Ventilschemat beskriver de olika driftlägena, enligt bilden ovan. Driftläge: Ventil 1 och 3 är öppen. Ventil 2 och 4 är stängd. Backspolning: Ventil 1, 2 och 4 är öppen. Ventil 3 är stängd. Avstängt: Ventil 2 är öppen. Ventil 1, 3 och 4 är stängd. 4 December 2009 D1E-30A/3

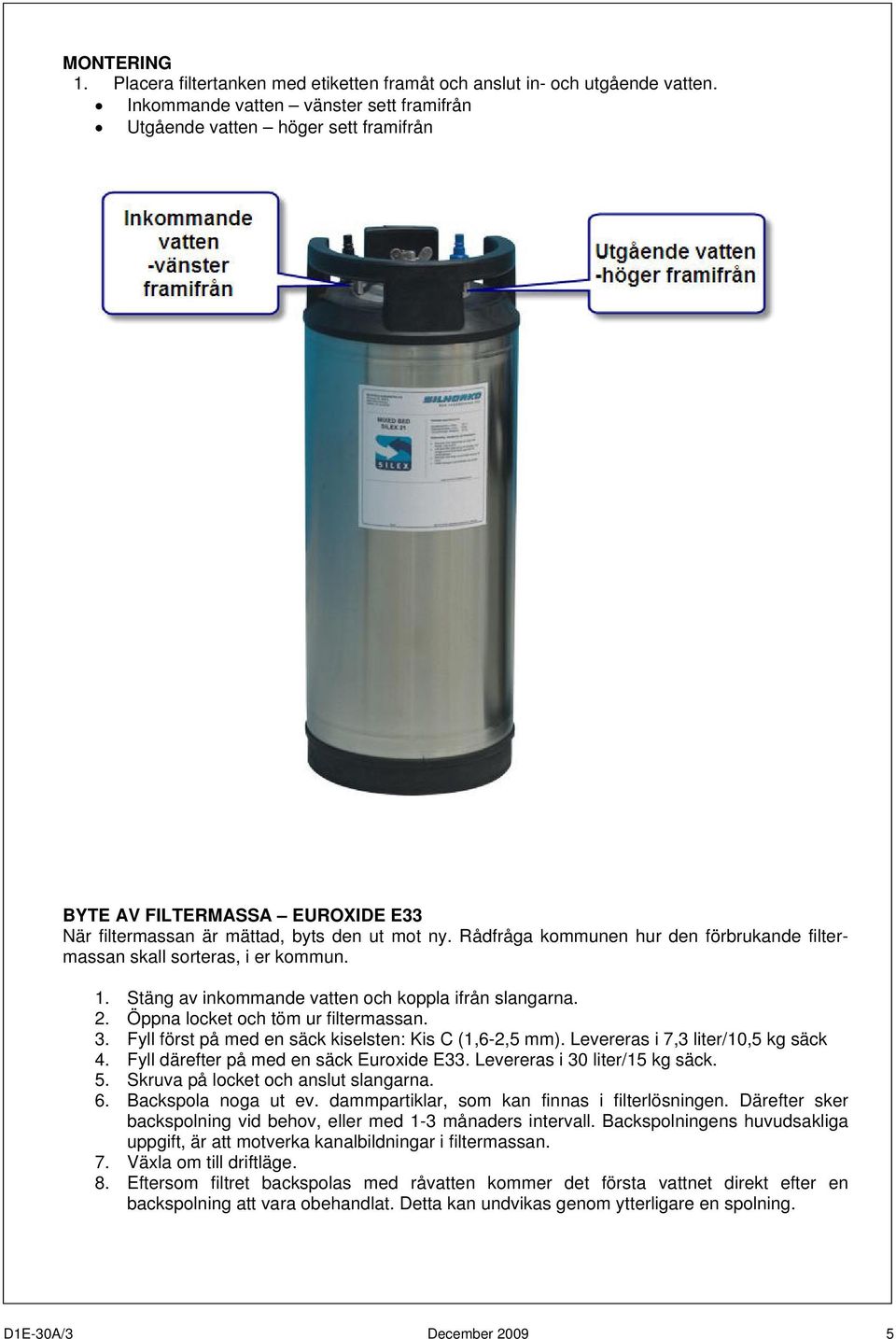

6 MONTERING 1. Placera filtertanken med etiketten framåt och anslut in- och utgående vatten. Inkommande vatten vänster sett framifrån Utgående vatten höger sett framifrån BYTE AV FILTERMASSA EUROXIDE E33 När filtermassan är mättad, byts den ut mot ny. Rådfråga kommunen hur den förbrukande filtermassan skall sorteras, i er kommun. 1. Stäng av inkommande vatten och koppla ifrån slangarna. 2. Öppna locket och töm ur filtermassan. 3. Fyll först på med en säck kiselsten: Kis C (1,6-2,5 mm). Levereras i 7,3 liter/10,5 kg säck 4. Fyll därefter på med en säck Euroxide E33. Levereras i 30 liter/15 kg säck. 5. Skruva på locket och anslut slangarna. 6. Backspola noga ut ev. dammpartiklar, som kan finnas i filterlösningen. Därefter sker backspolning vid behov, eller med 1-3 månaders intervall. Backspolningens huvudsakliga uppgift, är att motverka kanalbildningar i filtermassan. 7. Växla om till driftläge. 8. Eftersom filtret backspolas med råvatten kommer det första vattnet direkt efter en backspolning att vara obehandlat. Detta kan undvikas genom ytterligare en spolning. D1E-30A/3 December

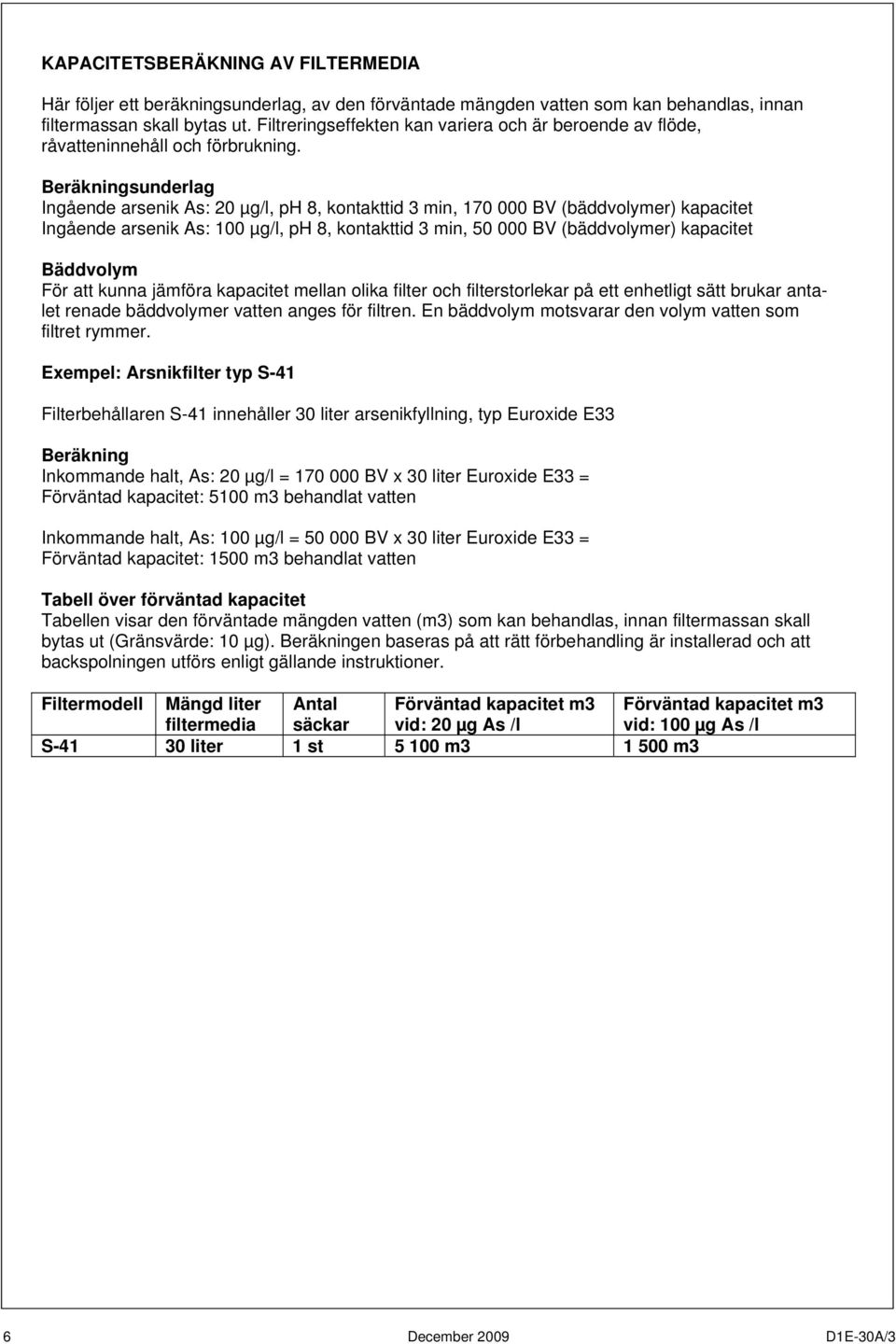

7 KAPACITETSBERÄKNING AV FILTERMEDIA Här följer ett beräkningsunderlag, av den förväntade mängden vatten som kan behandlas, innan filtermassan skall bytas ut. Filtreringseffekten kan variera och är beroende av flöde, råvatteninnehåll och förbrukning. Beräkningsunderlag Ingående arsenik As: 20 µg/l, ph 8, kontakttid 3 min, BV (bäddvolymer) kapacitet Ingående arsenik As: 100 µg/l, ph 8, kontakttid 3 min, BV (bäddvolymer) kapacitet Bäddvolym För att kunna jämföra kapacitet mellan olika filter och filterstorlekar på ett enhetligt sätt brukar antalet renade bäddvolymer vatten anges för filtren. En bäddvolym motsvarar den volym vatten som filtret rymmer. Exempel: Arsnikfilter typ S-41 Filterbehållaren S-41 innehåller 30 liter arsenikfyllning, typ Euroxide E33 Beräkning Inkommande halt, As: 20 µg/l = BV x 30 liter Euroxide E33 = Förväntad kapacitet: 5100 m3 behandlat vatten Inkommande halt, As: 100 µg/l = BV x 30 liter Euroxide E33 = Förväntad kapacitet: 1500 m3 behandlat vatten Tabell över förväntad kapacitet Tabellen visar den förväntade mängden vatten (m3) som kan behandlas, innan filtermassan skall bytas ut (Gränsvärde: 10 µg). Beräkningen baseras på att rätt förbehandling är installerad och att backspolningen utförs enligt gällande instruktioner. Filtermodell Mängd liter Antal Förväntad kapacitet m3 Förväntad kapacitet m3 filtermedia säckar vid: 20 µg As /l vid: 100 µg As /l S liter 1 st m m3 6 December 2009 D1E-30A/3
