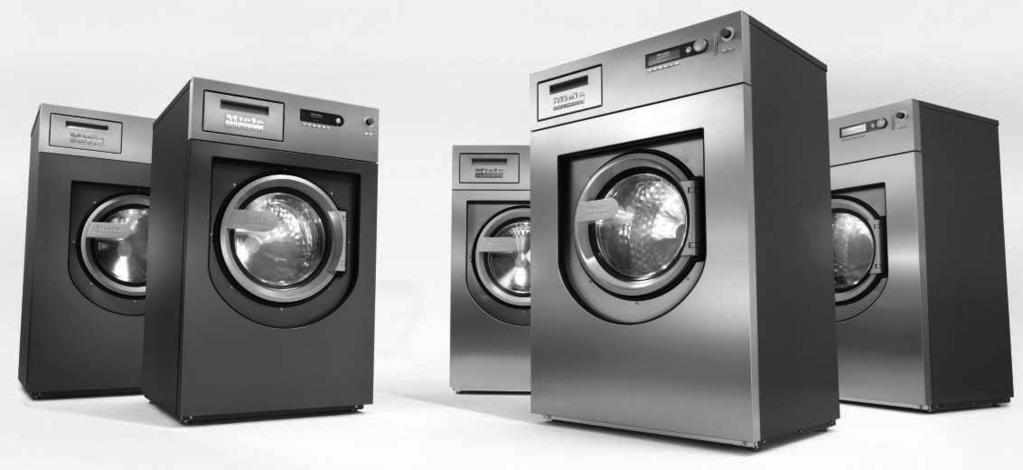

1 Installationsplan Tvättmaskin för professionellt bruk PW 413 S PW 418 Läs ovillkorligen bruksanvisningen före installation och idrifttagning. På så vis undviker du skador och olyckor. sv-se M.-Nr

2 2 PW 413 S / PW 418

3 Innehåll Installations- och planeringstips... 5 Förutsättningar för en installation... 5 Förvaring / transport... 5 Allmänna driftsvillkor... 5 Uppställning... 6 Uppställning på betongsockel... 6 Uppställning... 6 Uppställning på betongsockel... 6 Rikta tvättmaskinen... 8 Sätta fast tvättmaskinen... 8 Maskinanslutningar... 9 Varianter med tvättmedelsbehållare (WEK)... 9 Elanslutning Vattenanslutning Kallvattenanslutning Varmvattenanslutning Avloppsventil Anslutningar doseringspumpar Tillval / extra tillbehör Betal-/bokningssystem Effekttoppsbrytare Kommunikationsmodul XKM RS Sockel Kondens- och skumavlopp (BWS) Tekniska ritningar PW 413 S Mått PW 413 S med Miele-sockel (UG/UO) Uppställning PW Mått PW 418 med Miele-sockel (UG/UO) Uppställning Fästa tvättmaskinen Fästa tvättmaskinen i golvet / på betongsockel Fästa tvättmaskinen i golvet / på betongsockel vid uppställning i rad Fästa tvättmaskinen i golvet med Miele-sockel Tekniska data Vattenanslutning Varianter med tvättmedelsbehållare (WEK) Avloppsventil Anslutning för potentialutjämning Fästa tvättmaskinen Fästa tvättmaskinen i golvet Fästa tvättmaskinen i golvet med Miele-sockel Fästa tvättmaskinen på betongsockel (på uppställningsplatsen)

4 Innehåll PW 413 S Spänningsvarianter och elektriska data Uppställningsmått Transportdata, vikt och golvbelastning Emissionsdata PW Spänningsvarianter och elektriska data Uppställningsmått Transportdata, vikt och golvbelastning Emissionsdata

5 Förutsättningar för en installation Installations- och planeringstips Tvättmaskinen får installeras och tas i bruk endast av Miele service eller av utbildad personal från en av Miele auktoriserad fackhandel. Tvättmaskinen måste installeras enligt gällande regler och normer. Det är även viktigt att lokala föreskrifter gällande vatten och el efterföljs. Använd endast tvättmaskinen i rum eller utrymmen med tillräcklig luftcirkulation och där det inte finns risk för frost. Tvättmaskinen är inte avsedd att användas i utrymmen med explosionsrisk. Förvaring / transport Transport och förvaring av tvättmaskinen ska hålla sig inom följande: Omgivningstemperatur: 0-40 C Luftfuktighet: icke-kondenserande Allmänna driftsvillkor Denna tvättmaskin är endast avsedd för professionellt bruk och får bara användas inomhus. Temperatur i uppställningsrummet: 0-40 C Relativ fuktighet: icke-kondenserande Maximal uppställningshöjd över havet: 2000 m Ljud och vibrationer kan sprida sig i byggnaden beroende på hur uppställningsplatsen är konstruerad. Tips! Där det finns höga krav på ljudmiljön, rekommenderar vi tillsyn av en specialist på buller och bullerskydd. PW 413 S / PW 418 5

6 Installations- och planeringstips Uppställning Använd en låglyftande truck för att flytta tvättmaskinen och ta bort transportförpackningen. Tvättmaskinen ska placeras på en helt jämn och fast yta som klarar av den angivna belastningen (se avsnittet "Tekniska data"). Golvbelastningen koncentreras punktvis på uppställningsytan i området kring respektive maskinfot. Tips! Betonggolv är det lämpligaste underlaget för tvättmaskinen. Det ger inte upphov till vibrationer under centrifugering vilket trägolv och golv med mjuk beläggning kan göra. Ett avstånd i sidled på 50 mm är nödvändigt på grund av maskinens dynamiska rörelser. För att underlätta framtida underhållsarbeten måste avståndet mellan maskinens bakgavel och väggen vara minst 400 mm. Uppställning på betongsockel Som alternativ kan tvättmaskinen ställas på en betongsockel. Betongen och betongsockelns stabilitet ska mätas enligt golvbelastningen som anges i avsnittet "Tekniska data". Se till att betongsockeln är ordentligt fäst i golvet och att den håller för tvättmaskinens belastning, så att maskinen står stabilt. Efter uppställning av tvättmaskinen på sockeln ska den fästas i golvet med det fästmaterial som medföljer vid leverans. Efter uppställningen måste tvättmaskinen ovillkorligen fästas på betongsockeln. Om den inte fästs ordentligt finns det risk att tvättmaskinen ramlar från sockeln vid centrifugering. Uppställning Använd en låglyftande truck för att flytta tvättmaskinen och ta bort transportförpackningen. Tvättmaskinen ska placeras på en helt jämn och fast yta som klarar av den angivna belastningen (se avsnittet "Tekniska data"). Golvbelastningen koncentreras punktvis på uppställningsytan i området kring respektive maskinfot. Tips! Betonggolv är det lämpligaste underlaget för tvättmaskinen. Det ger inte upphov till vibrationer under centrifugering vilket trägolv och golv med mjuk beläggning kan göra. Ett avstånd i sidled på 50 mm är nödvändigt på grund av maskinens dynamiska rörelser. För att underlätta framtida underhållsarbeten måste avståndet mellan maskinens bakgavel och väggen vara minst 400 mm. 6 PW 413 S / PW 418

7 Installations- och planeringstips Uppställning på betongsockel Som alternativ kan tvättmaskinen ställas på en betongsockel. Betongen och betongsockelns stabilitet ska mätas enligt golvbelastningen som anges i avsnittet "Tekniska data". Se till att betongsockeln är ordentligt fäst i golvet och att den håller för tvättmaskinens belastning, så att maskinen står stabilt. Efter uppställning av tvättmaskinen på sockeln ska den fästas i golvet med det fästmaterial som medföljer vid leverans. Efter uppställningen måste tvättmaskinen ovillkorligen fästas på betongsockeln. Om den inte fästs ordentligt finns det risk att tvättmaskinen ramlar från sockeln vid centrifugering. PW 413 S / PW 418 7

8 Installations- och planeringstips Rikta tvättmaskinen Rikta tvättmaskinen vågrätt på längden och på tvären med hjälp av de justerbara fötterna och ett vattenpass. Tvättmaskinen måste stå jämnt och vågrätt på alla fyra ställfötterna för att garantera en säker och energieffektiv drift. Om tvättmaskinen inte står vågrätt ökar vatten- och energiförbrukningen. Dessutom kan tvättmaskinen börja vandra. Efter att ha riktat tvättmaskinen så drar du fast kontramuttern motsols så att inte ställfötterna ändrar sig. Sätta fast tvättmaskinen Fäst tvättmaskinen i golvet via de två främre ställfötterna med det fästmaterial som medföljer vid leverans. Det medföljande fästmaterialet är avsett för att fästa en tvättmaskin med pluggar i betonggolv. Om golvet på uppställningsplatsen är konstruerat på annat sätt måste fästmaterialet beställas separat. 8 PW 413 S / PW 418

9 Maskinanslutningar Installations- och planeringstips Varianter med tvättmedelsbehållare (WEK) a Tvättmedelsbehållare (WEK) b Öppning för kommunikationsmodul Kommunikationsmodul XKM RS232 finns att köpa som extra tillbehör. c Elanslutning d 2 x hårdvattenanslutning (tillval) e Kallvattenanslutning f Varmvattenanslutning Vattentemperatur till maximalt 70 C. g Kallvattenanslutning h Kallvattenanslutning för dosering av flytande medel (tillval) i Anslutningar för externa doseringspumpar För upp till 12 doseringspumpar. j Ångutsug / fritt utlopp typ AB k Avloppsventil Anslutning för plaströr HT DN 70. PW 413 S / PW 418 9

10 Installations- och planeringstips Elanslutning Alla arbeten som rör elanslutningen får endast utföras av en behörig fackman som ansvarar för att gällande normer och föreskrifter efterföljs. Anslutning av el får ske endast till en elanläggning som har inrättats i enlighet med nationella lagar, förordningar och riktlinjer, liksom lokala bestämmelser och föreskrifter. Dessutom ska de på uppställningsplatsen giltiga föreskrifterna från elbolaget liksom de olycksfallsförebyggande åtgärderna beaktas. Observera även försäkringsbolagets regler och säkerhetsåtgärder inom teknikområdet. Nödvändig anslutningsspänning, effekt och information om extern säkring finns på tvättmaskinen typskylt. Kontrollera att elnätets spänningsvärden överensstämmer med uppgifterna på typskylten innan tvättmaskinen ansluts till elnätet! Vid anslutning till en anslutningsspänning som avviker från typskylten kan detta leda till funktionsstörningar eller att tvättmaskinen går sönder. Om det finns flera spänningsvärden på typskylten så kan Miele service koppla om tvättmaskinen till de motsvarande spänningsvärdena. En spänningsomkoppling får bara göras av Miele service eller av en behörig servicetekniker. För detta ska anvisningen om omläggning av kablarna i kopplingsschemat beaktas. Tvättmaskinen kan anslutas antingen via fast anslutning eller via ett uttag enligt IEC Vid fast anslutning måste strömmen kunna brytas allpoligt på uppställningsplatsen. Som frånkopplingsdon gäller en tillgänglig strömbrytare med ett kontaktavstånd på minst 3 mm. Till detta hör till exempel skyddssäkring för strömbrytare, säkringar och kontaktorer (IEC/EN 60947). Strömbrytaren (inklusive uttaget) måste vara säkrad mot oavsiktlig och obefogad återinkoppling om ett permanent avbrott av energitillförseln inte ska övervakas från varje åtkomstställe. Tips! Det rekommenderas att tvättmaskinen ansluts till ett uttag som är placerat så att elektriska säkerhetskontroller enkelt kan genomföras, till exempel i samband med reparationer eller underhållsarbeten. 10 PW 413 S / PW 418

11 Installations- och planeringstips Om det enligt de lokala föreskrifterna är obligatoriskt att en jordfelsbrytare installeras, ska en brytare av typen B (allpolig) användas. En befintlig jordfelsbrytare (RCD) av typ A måste bytas ut mot en jordfelsbytare av typ B. Om det krävs enligt nationella bestämmelser, ska även en potentialutjämning med god kontakt skapas. Potentialutjämning ska anslutas om uppställningsplatsen är förberedd för detta. PW 413 S / PW

12 Installations- och planeringstips Vattenanslutning Tvättmaskinen är byggd med hänsyn till de standarder som finns för att skydda dricksvattennätet och kan därför anslutas till en dricksvattenledning utan backventil som hindrar återflöde. Vattnets flödestryck måste vara minst 1 kpa och får inte vara högre än 10 kpa. Om flödestrycket är högre än 10 bar så måste en tryckreduceringsventil användas. Det är endast tillåtet att använda de medföljande tilloppsslangarna för vattenanslutningen. Som extra tillbehör finns slangar för slangförlängning att köpa hos Mieles återförsäljare eller på Mieles reservdelsavdelning. Förskruvningarna står under vattenledningstryck. Kontrollera därför att anslutningarna är täta genom att försiktigt öppna vattenkranarna. Korrigera vid behov tätningens placering och förskruvningen. 12 PW 413 S / PW 418

13 Installations- och planeringstips Kallvattenanslutning Använd den medföljande tilloppsslangen för kallvattenanslutningen (kallt - blå markering) För kallvattenanslutningen (1-delad resp. 2-delad) krävs vardera 1 vattenkran med ¾"-yttergänga. Om dessa saknas, får endast en behörig fackman ansluta tvättmaskinen till dricksvattenledningen. Tilloppsslangen för kallvatten (blå markering) är inte lämplig för varmvattenanslutning. Vid avsaknad av varm- eller kallvattenanslutning ökar kallvattenbehovet med den varmvattenmängd som saknas. Ett Y-stycke för anslutning av två tilloppsslangar till en gemensam kallvattenförsörjning medföljer vid leverans. PW 413 S / PW

14 Installations- och planeringstips Varmvattenanslutning För att hålla energiförbrukningen så låg som möjligt under varmvattendrift ska tvättmaskinen anslutas till en varmvattencirkulation, vvc.. Så kallade "stickledningar" (enkelledningar till varmvattenberedare) innebär att vattnet i ledningen kyls ner om maskinen inte ständigt är i drift. För att värma upp vattnet behövs då mer energi. Använd den medföljande tilloppsslangen för varmvattenanslutningen (varmt - röd markering) Det inströmmande varmvattnets temperatur får inte vara högre än 70 C. Om det inte finns någon varmvattenledning på uppställningsplatsen måste tilloppsslangen med den röda markeringen för varmvattenanslutning också anslutas till kallvatten. I detta fall behövs ett extra Y- stycke. Tvättmaskinens kallvattenbehov ökar i detta fall med den varmvattenmängd som ursprungligen behövdes. Av funktions- och förfarandetekniska skäl är det inte möjligt att uteslutande använda varmvatten (utan ett separat kallvattentillopp). Tvättmaskinen måste anslutas till en kallvattentilledning, även om det finns en varmvattenanslutning. 14 PW 413 S / PW 418

15 Installations- och planeringstips Avloppsventil Tvättvattenavloppet sker med hjälp av en motordriven avloppsventil. Hos tvättmaskiner med avloppsventil sker tömningen av tvättvatten via en motorstyrd ventil. Avloppsventilen kan anslutas via en vanlig rörböj HT DN 70 direkt till avloppssystemet (utan vattenlås) eller till en golvbrunn. Genom den optimerade stängningsmekanismen och ett förstorat avloppstvärsnitt kan nästan inga avlagringar eller blockeringar bildas, även om det handlar om grov smuts. För att tvättvattenbehållaren ska kunna tömmas även vid strömavbrott, är avloppsventilen utrustad med en manuell manövreringsenhet för undantagsfall. För ett störningsfritt förlopp krävs att ledningarna kan luftas. Om flera maskiner ansluts till en samlingsledning måste denna dimensioneras därefter. För avluftning av ett HT DN 70-rör kan du beställa en passande Miele-monteringssats m-nr: hos Miele service eller Mieles återförsäljare. Vid för stora avloppslutningar ska en rörventilation monteras så att det inte kan uppstå något vakuum i tvättmaskinens avloppssystem. Vid fördröjningar i vattenavloppet eller blockering i tvätttrumman (på grund av ett för litet ledningstvärsnitt) kan det uppstå störningar i programförloppet som leder till felmeddelanden i tvättmaskinen. Det utströmmande tvättvattnet kan uppnå en temperatur på upp till 95 C. Risk för brännskada! Undvik direkt beröring. PW 413 S / PW

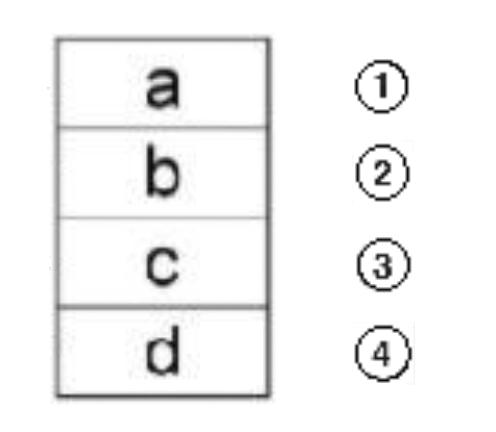

16 Installations- och planeringstips Anslutningar doseringspumpar Det är möjligt att ansluta upp till 12 doseringspumpar till tvättmaskinen. Beakta alltid tillverkarens anvisningar vid användning och kombinering av kompletterande medel och specialprodukter. Anslutningar för doseringspumpar på tvättmaskinens baksida Anslutningarna 1 och 2 är avsedda för dosering i pastaform. Dessa anslutningsstosar är stängda och måste borras upp med en 8 mmborr innan de kan användas. Tänk på att endast borra igenom den första väggen (I). Ungefär 10 mm bakom den första väggen finns ytterligare vägg (II). Anslutningarna 3 till 12 är avsedda för dosering av flytande tvättmedel. Stosarna är stängda och måste sågas upp efter slangens diameter med en liten såg innan de kan användas. Om öppnade anslutningsstosar inte längre används måste de åter förslutas med lämpligt tätningsmaterial (till exempel silikon). 16 PW 413 S / PW 418

17 Installations- och planeringstips Anslutningsplintar för de fem tidsstyrda doseringspumparna, vilka kan användas utan multifunktionsmodul, finns bakom täckplåten bredvid elanslutningen. I tvättmaskiner som är utrustade med en valfri multifunktionsmodul sker kalibreringen av doseringspumparna och regleringen av doseringsmängderna från maskinen. För en exakt registrering av doseringsmängden kan även en flödesmätare resp. flödessensorer anslutas. För varje använt doseringsmedel finns anslutningar för ett tomgångslarm. Vid tom nivå ges då ett meddelande. PW 413 S / PW

18 Installations- och planeringstips Tillval / extra tillbehör Endast tillbehör som uttryckligen har godkänts av Miele får användas. Om ej godkända tillbehör används gäller inte längre garanti och/ eller produktansvar och Miele kan inte längre garantera att säkerhetsbestämmelserna uppfylls. Betal-/bokningssystem Tvättmaskinen kan utrustas med ett betal-/bokningssystem (extra tillbehör). För detta måste Miele service programmera en inställning i tvättmaskinens elektronik och ansluta betal-/bokningssystemet. Som extra tillbehör finns betal-/bokningssystem för kontantlös betalning och betal-/bokningssystem med mekanisk eller elektronisk myntkontroll för olika målgrupper. Programmeringen som krävs för anslutningen får endast utföras av Miele service eller en av Miele auktoriserad fackhandel. Det behövs ingen extern spänningsförsörjning för anslutningen av ett betal-/bokningssystem. Effekttoppsbrytare Via en extra byggsats kan tvättmaskinen anslutas till en effekttoppsbrytare respektive ett energihanteringssystem. Effekttoppsbrytaren övervakar ett objekts energiförbrukning för att målinriktat avaktivera enskilda förbrukare under kortare stunder och därmed förhindra att en lastgräns överskrids. Övervakningen sker via en extern styrenhet. För detta ändamål finns det tre signalkontakter och en neutralledare på en kopplingsplint i tvättmaskinen. Kopplingsplinten har markeringarna "a", "b", "c" och "d". a Utgångssignal, maskinernas driftläge b Utgångssignal, maskinernas uppvärmningskrav c Ingångssignal effekttoppsbrytare, maskinen kopplar värmeelementen d Neutralledare Vid aktivering av effekttoppsbrytaren stoppas det pågående programmet och i tvättmaskinens display visas ett meddelande. Efter avslutad effekttoppsbrytning fortsätter programmet automatiskt. 18 PW 413 S / PW 418

19 Installations- och planeringstips Kommunikationsmodul XKM RS232 Via kommunikationsmodul XKM RS232 som kan beställas som tillbehör från Miele kan det seriella datagränssnittet RS-232 installeras i efterhand på tvättmaskinen. Denna kommunikationsmodul är endast avsedd för användning i produkter från Miele Professional som är utrustade med gällande modulutrymme. Det gränssnitt som finns och är avsett för kommunikationsmodul XKM RS232 motsvarar SELV (säkerhetsklenspänning) enligt EN Det är bara tillåtet att ansluta produkter till datagränssnittet som motsvarar SELV. Kommunikationsmodul XKM RS232 levereras tillsammans med en förbindelsekabel och en D-Sub-kontakt. Sockel Tvättmaskinen kan ställas på en sockel (extra tillbehör från Miele). Om tvättmaskinen ställs uppe på en sockel blir det mer ergonomiskt att lägga i och ta ur tvätten. Det blir även enklare att installera en avloppsanslutning. Vid uppställning på sockel måste tvättmaskinen fästas på en bottenplatta eller en betongsockel. Bottenplattan måste fästas i golvet. Om den inte fästs ordentligt finns det en risk att tvättmaskinen ramlar ner från sockeln vid centrifugering. Kondens- och skumavlopp (BWS) Vid ökad skumbildning kan skum träda ut ur ångutsuget. För att avleda skummet kan man använda den extra byggsatsen "Ång- och skumavledning (BWS)". PW 413 S / PW

20 Tekniska ritningar PW 413 S Mått Måttangivelser i millimeter 20 PW 413 S / PW 418

21 Tekniska ritningar PW 413 S med Miele-sockel (UG/UO) Måttangivelser i millimeter PW 413 S / PW

22 Tekniska ritningar Uppställning Måttangivelser i millimeter 22 PW 413 S / PW 418

23 Tekniska ritningar PW 418 Mått Måttangivelser i millimeter PW 413 S / PW

24 Tekniska ritningar PW 418 med Miele-sockel (UG/UO) Måttangivelser i millimeter 24 PW 413 S / PW 418

25 Tekniska ritningar Uppställning Måttangivelser i millimeter PW 413 S / PW

26 Tekniska ritningar Fästa tvättmaskinen Fästa tvättmaskinen i golvet / på betongsockel ~ 90 Ø 12 Måttangivelser i millimeter Fästa tvättmaskinen i golvet / på betongsockel vid uppställning i rad ~ 90 Ø 12 Måttangivelser i millimeter 26 PW 413 S / PW 418

27 Tekniska ritningar Fästa tvättmaskinen i golvet med Miele-sockel ~ 90 Ø 12 Måttangivelser i millimeter PW 413 S / PW

28 Tekniska data Vattenanslutning Varianter med tvättmedelsbehållare (WEK) Tillåtet flödestryck Maximal tilloppshastighet Vattenanslutning kallt (yttergänga på uppställningsplatsen enligt DIN 44991, flattätande) Valfri vattenanslutning kallt-hårt (yttergänga på uppställningsplatsen enligt DIN 44991, flattätande) Vattenanslutning varmt 70 C (yttergänga på uppställningsplatsen enligt DIN 44991, flattätande) Längd tilloppsslang 1-10 bar 79,5 l/min 2 x ¾" [1 x 1"] 2 x ¾" [1 x 1"] 1 x ¾" 1,55 m Anslutningsfördelare för kallvatten (Y-stycke) 2 x ¾" till 1 x 1" Avloppsventil Maximal temperatur på avloppsvatten 95 C Avloppsstos (på maskinsidan) Anslutning för plaströr HT DN 70. Avlopp (på uppställningsplatsen) Rörmuff DN 70 Maximal avloppshastighet 200 l/min Anslutning för potentialutjämning Stos, yttergänga på maskinen 10 mm x 35 mm Brickor och mutter M 10 Fästa tvättmaskinen Fästa tvättmaskinen i golvet Nödvändiga fästpunkter 2 Träskruv DIN 571 (diameter x längd) Plugg (diameter x längd) 12 mm x 90 mm 16 mm x 80 mm Fästa tvättmaskinen i golvet med Miele-sockel Nödvändiga fästpunkter 4 Träskruv DIN 571 (diameter x längd) Plugg (diameter x längd) 12 mm x 90 mm 16 mm x 80 mm Fästa tvättmaskinen på betongsockel (på uppställningsplatsen) Nödvändiga fästpunkter 2 Träskruv DIN 571 (diameter x längd) Plugg (diameter x längd) 12 mm x 90 mm 16 mm x 80 mm 28 PW 413 S / PW 418

29 Tekniska data PW 413 S Spänningsvarianter och elektriska data 3N AC V, 50 Hz, eluppvärmd Anslutningsspänning 3N AC V Frekvens 50 Hz Säkring (på uppställningsplatsen) 3 x 16 A Anslutningseffekt 11 kw Strömförbrukning Minsta tvärsnitt anslutningskabel 5 x 2,5 mm² Kabelförskruvning M 25 Uppställningsmått Höljets bredd (utan påmonterade detaljer) Höljets höjd (utan påmonterade detaljer) Höljets djup (utan påmonterade detaljer) Maskinbredd över allt Maskinhöjd över allt Maskindjup över allt Minsta nischbredd Minsta avstånd mellan vägg och maskinfront 795 mm 1350 mm 897 mm 799 mm 1352 mm 1010 mm 805 mm 1350 mm Transportdata, vikt och golvbelastning Förpackningsbredd Förpackningshöjd Förpackningsdjup Bruttovolym Bruttovikt Nettovikt Maximal golvbelastning under drift 1190 mm 1468 mm 1030 mm 1808 l 304 kg 276 kg 4402 N Emissionsdata Arbetsplatsberoende ljudtrycksnivå, tvätt Ljudeffektsnivå tvätt Arbetsplatsberoende ljudtrycksnivå, centrifugering Ljudeffektsnivå centrifugering Genomsnittlig värmeavgivning till uppställningslokalen 53 db (A) 62,0 db (A) 67 db (A) 74,2 db (A) 3,96 MJ/h PW 413 S / PW

30 Tekniska data PW 418 Spänningsvarianter och elektriska data 3N AC V, 50 Hz, eluppvärmd Anslutningsspänning 3N AC V Frekvens 50 Hz Säkring (på uppställningsplatsen) 3 x 25 A Anslutningseffekt 18 kw Strömförbrukning Minsta tvärsnitt anslutningskabel 5 x 4 mm² Kabelförskruvning M 25 Uppställningsmått Höljets bredd (utan påmonterade detaljer) Höljets höjd (utan påmonterade detaljer) Höljets djup (utan påmonterade detaljer) Maskinbredd över allt Maskinhöjd över allt Maskindjup över allt Minsta nischbredd Minsta avstånd mellan vägg och maskinfront 920 mm 1450 mm 857 mm 924 mm 1452 mm 950 mm 930 mm 1250 mm Transportdata, vikt och golvbelastning PW 418 med tvättmedelsbehållare (WEK), eluppvärmd Förpackningsbredd Förpackningshöjd Förpackningsdjup Bruttovolym Bruttovikt Nettovikt Maximal golvbelastning under drift 1090 mm 1568 mm 1130 mm 1931 l 416 kg 389 kg 5752 N Emissionsdata Arbetsplatsberoende ljudtrycksnivå, tvätt Ljudeffektsnivå tvätt Arbetsplatsberoende ljudtrycksnivå, centrifugering Ljudeffektsnivå centrifugering Genomsnittlig värmeavgivning till uppställningslokalen 54 db (A) 62,0 db (A) 65 db (A) 77,3 db (A) 6,48 MJ/h 30 PW 413 S / PW 418

31 PW 413 S / PW
