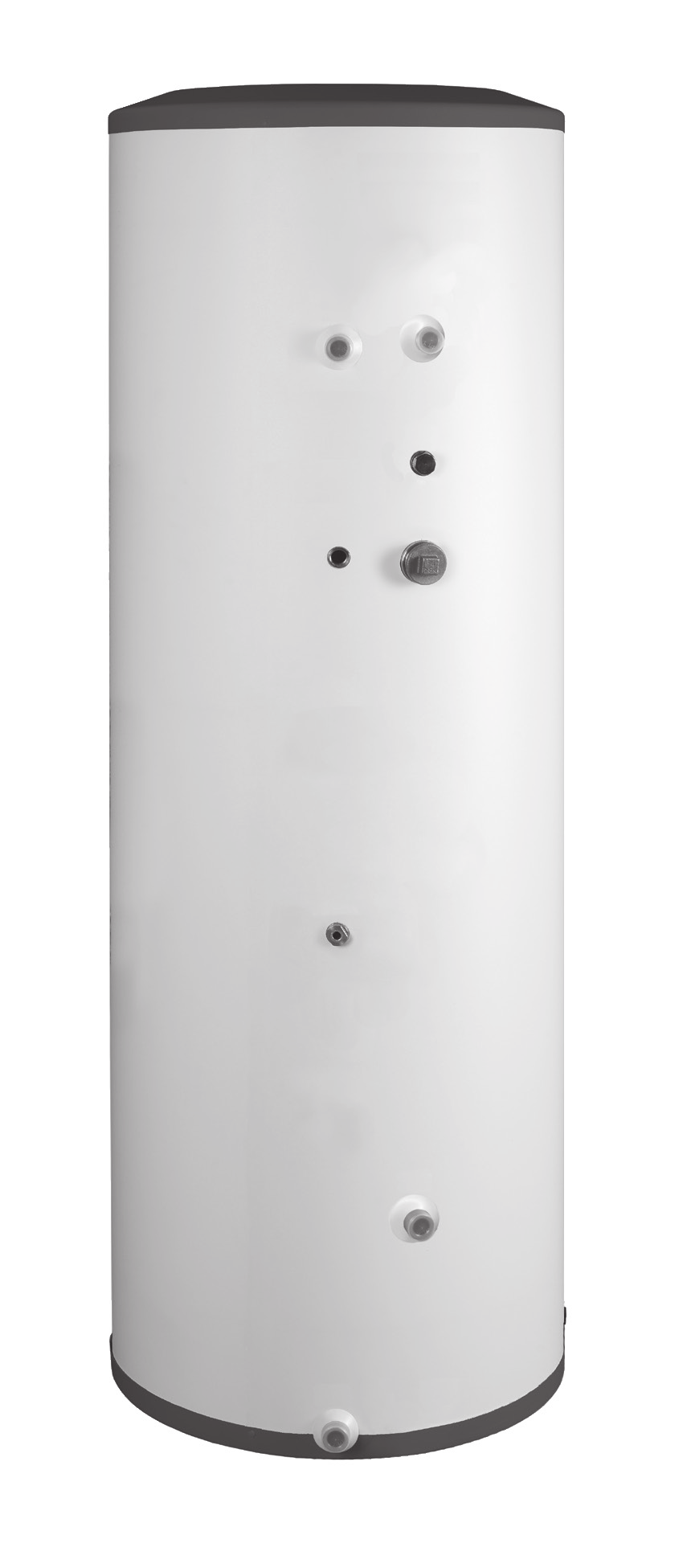

1 Installationsguide WT-T 300 WT-T 500 Danfoss A/S (Dept./Init.), VIILC107 1

2 Danfoss A/S frånsäger sig allt ansvar om dessa instruktioner inte följs vid installation eller service. Det engelska språket används i originalbruksanvisningen. Övriga språk är en översättning av originalbruksanvisningen. (Direktiv 2006/42/EG) Copyright Danfoss A/S 2 VIILC107 Danfoss A/S (Dept./Init.),

3 Installation Ackumulatortanken ska placeras på stabilt underlag och rätas upp så att den blir vågrät med de justerskruvar som finns på undersidan. De tankmodeller som saknar justerskruvar kan riktas till vågrät position med hjälp av mellanlägg. Detta måste göras innan tanken ansluts till rören och fylls med vatten. De kopplingar som inte används måste pluggas ordentligt. När vatten fylls på kan kondens uppstå på tankens utsida vilket leder till att vatten hamnar på golvet under tanken. Detta upphör när tanken värmts upp. Det måste finnas en golvbrunn i samma rum som tanken. Driftsättning Börja med att fylla tanken, och sätt den sedan under tryck. Fortsätt att fylla radiatorsystemet (det inneslutna vattnet). Drifttrycket får inte överstiga 10 bar (syns på mätaren) och en säkerhetsventil som släpper ut allt övertryck vid 10 bar och däröver måste alltid installeras. Skötsel Kontrollera säkerhetsventilen en gång per år genom att manuellt öppna och stänga den med vredet, och se till att vatten kommer ut. Alla kopplingar ska också kontrolleras en gång per år för eventuellt läckage (det gäller även andra anslutna anordningar som t.ex. en värmepump etc.). Elinstallation Elinstallationen ska utföras av behörig installatör enligt gällande normer och föreskrifter. Vid val av elutrustning ska denna väljas med godkänt material och kapslingsutförande. Rörinstallation Varmvattenberedaren måste vara utrustad med: En säkerhetsventil En avstängningsventil En dräneringsventil En backventil En blandningsventil En manometer En vakuumventil enligt gällande standarder. Varmvattenberedaren ska enligt gällande lokala och nationella bestämmelser förses med föreskriven säkerhetsutrustning. Spilledning från säkerhetsventil ska vara utan avstängningsmöjlighet och mynna ut synligt över golvbrunnen. Påfyllning Fyll varmvattenberedaren enligt följande: 1. Öppna en varmvattenkran i systemet. 2. Öppna avstängningsventilen för inkommande kallvatten. Den här ventilen ska vara helt öppen vid drift. 3. Varmvattenkranen kan endast stängas när varmvattenberedaren är helt fylld, vilket indikeras av när endast vatten kommer ut ur kranen (initialt är det luftblandat vatten som kommer ut ur kranen). Vattentemperatur Utgående vattentemperatur får ej överstiga gällande lokala och nationella bestämmelser. Vid högre temperaturer kan en blandningsventil monteras för att begränsa utgående varmvattentemperatur till 60 C. Ju lägre temperatur i systemet, ju mindre värmeförluster från ledningar och ventiler. Danfoss A/S (Dept./Init.), VIILC107 3

4 Säkerhetsventil Säkerhetsventilen ska ägnas regelbunden tillsyn. Lätta något på säkerhetsventilens spak varvid ventilen ska släppa ut lite vatten via spilledningen. Detta bör göras minst 4 gånger per år. Det är normalt att säkerhetsventilen under uppladdning av varmvattenberedaren släpper ut små mängder vatten. Fungerar ej ventilen tillfredsställande måste den bytas ut. Föreligger det en frysrisk ska varmvattenberedaren avtappas. Kontakta installatören vid driftsstörningar. Tekniska data WT-T Korrosionsskydd rostfri rostfri Volym, varmvattenberedare liter Volym, slinga liter Längd, slinga m Värmeyta, slinga m² 2,9 3,7 Max. tryck, varmvattenberedare bar/mpa Max. tryck slinga bar/mpa Max. längd elpatron mm Höjd (inkl. fötter) mm Vikt kg Elpatron, max. effekt kw 6 9 Tryckfallsdiagram Tryckfall (KPa) ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,3 1,4 1,5 1,6 Flöde, slinga(l/sek) WT-T 300 WT-T VIILC107 Danfoss A/S (Dept./Init.),

5 Anslutning WT-T Anslutning (2x), DN50 int. 2 Cirkulation, DN25 int. 3 Temperaturgivare ansl. DN15 int. 4 Temperaturgivare ansl. DN15 int. ( finns på baksidan) 5 Slinga ut, DN25 int. 6 Slinga retur, DN25 int. 7 Anslutning elpatron, DN50 int Tekniska data WT-T 300 Varmvattenberedarens volym 300 liter Provtryck 14,3 bar Drifttryck 10 bar Maxtemperatur 100 C Vikt 63 kg Dimensioner WT-T 300 Höjd (mm) 1780 Diameter (ømm) Minsta takhöjd för tippning: min. 1845mm ø603 Danfoss A/S (Dept./Init.), VIILC107 5

6 1850 Anslutning WT-T Anslutning (2x), DN50 int. 2 Cirkulation, DN25 int. 3 Temperaturgivare ansl. DN15 int. 4 Temperaturgivare ansl. DN15 int. ( finns på baksidan) 5 Slinga ut, DN25 int. 6 Slinga retur, DN25 int. 7 Anslutning elpatron, DN50 int Tekniska data WT-T 500 Varmvattenberedarens volym 500 liter Provtryck 14,3 bar Drifttryck 10 bar Maxtemperatur 100 C Vikt 88 kg Dimensioner WT-T 500 Höjd (mm) 1850 Diameter (ømm) Minsta takhöjd för tippning: min. 1960mm ø734 6 VIILC107 Danfoss A/S (Dept./Init.),

7 Danfoss A/S (Dept./Init.), VIILC107 7
