Manual för Sunrain Sol 1002.

Transkript

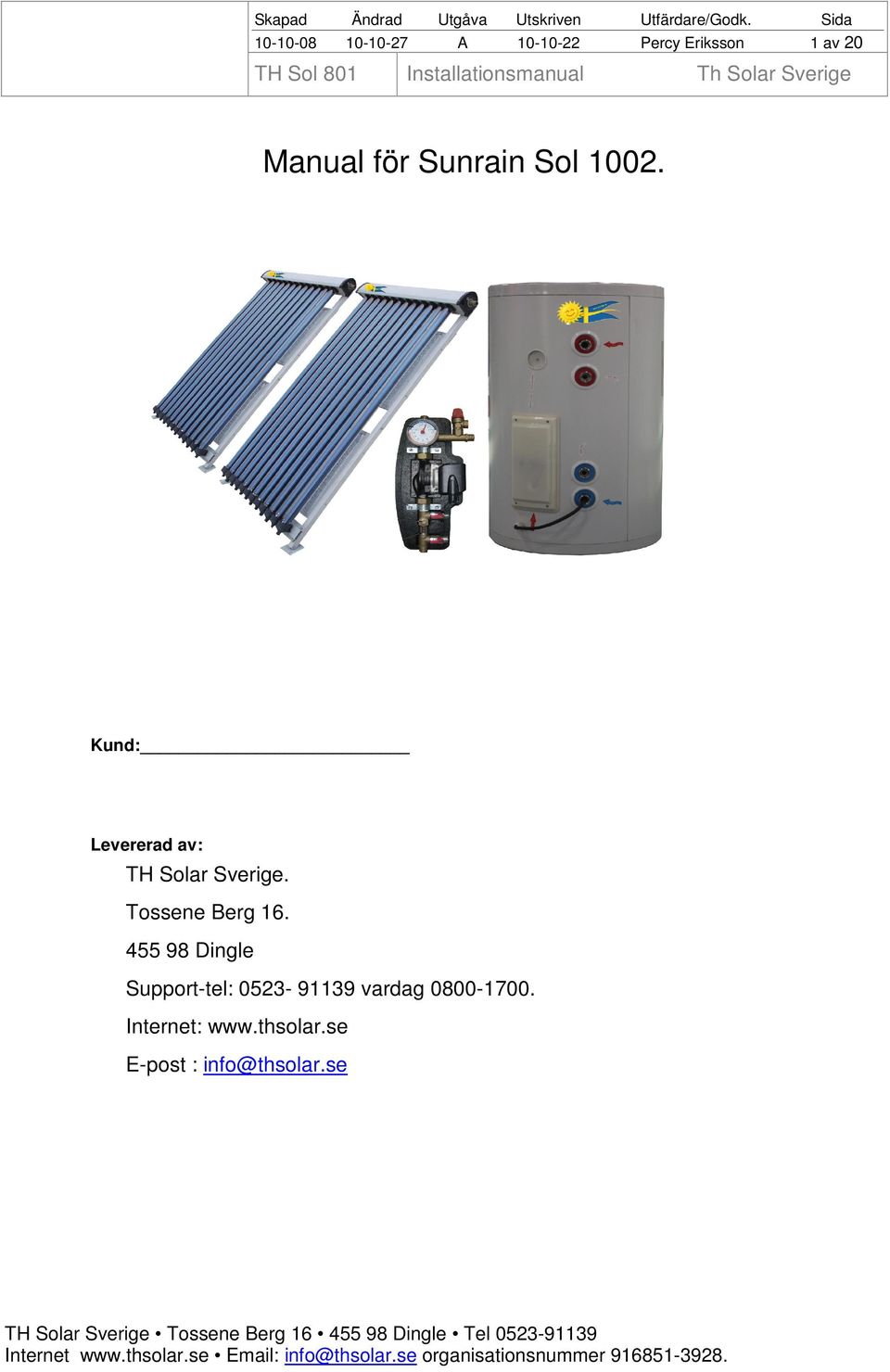

1 A Percy Eriksson 1 av 20 Manual för Sunrain Sol Kund: Levererad av: TH Solar Sverige. Tossene Berg Dingle Support-tel: vardag Internet: E-post : info@thsolar.se

2 A Percy Eriksson 2 av 20 Funktion. Allmänt. SOL 1002 är en varmvattenberedare med 2st solfångarpaneler med vardera 12 st U- vacumrör. Enheten tillgodoser varmvattenbehovet för 2-4 vuxna samt är avsedd för åretruntbruk i villa. SOL 1002 kan även kopplas ihop med befintliga ackumulatortankar. SOL 1002 arbetar med en separat trycksatt så kallad solslinga monterad i den medföljande 100 liters tanken. Den slutna slingan är fylld med en blandning av propylen glykol och destillerat vatten. Blandningsförhållande 1:1 50% Denna blandning gör att systemet fungerar ned till minus 30 C. Så länge som det är solsken och solpanelerna är snöfria så ger modell SOL 1002 fullt energiutbyte även vid minusgrader. Det finns en mer utförlig beskrivning längre fram i denna manual som beskriver vacumrörens funktion. SOL 1002 kan även ge upp till 100 liter varmvatten även då solen inte skiner, under förutsättning att medföljande el-patron är ansluten till styrenheten samt att inställningar för önskad vattentemperatur är utförd. Se under inställningar/ styrenhet för inställningar för el-patron. Du som kund väljer alltså själv hur systemet skall fungera utifrån önskad tillgång på varmvatten och ekonomi.

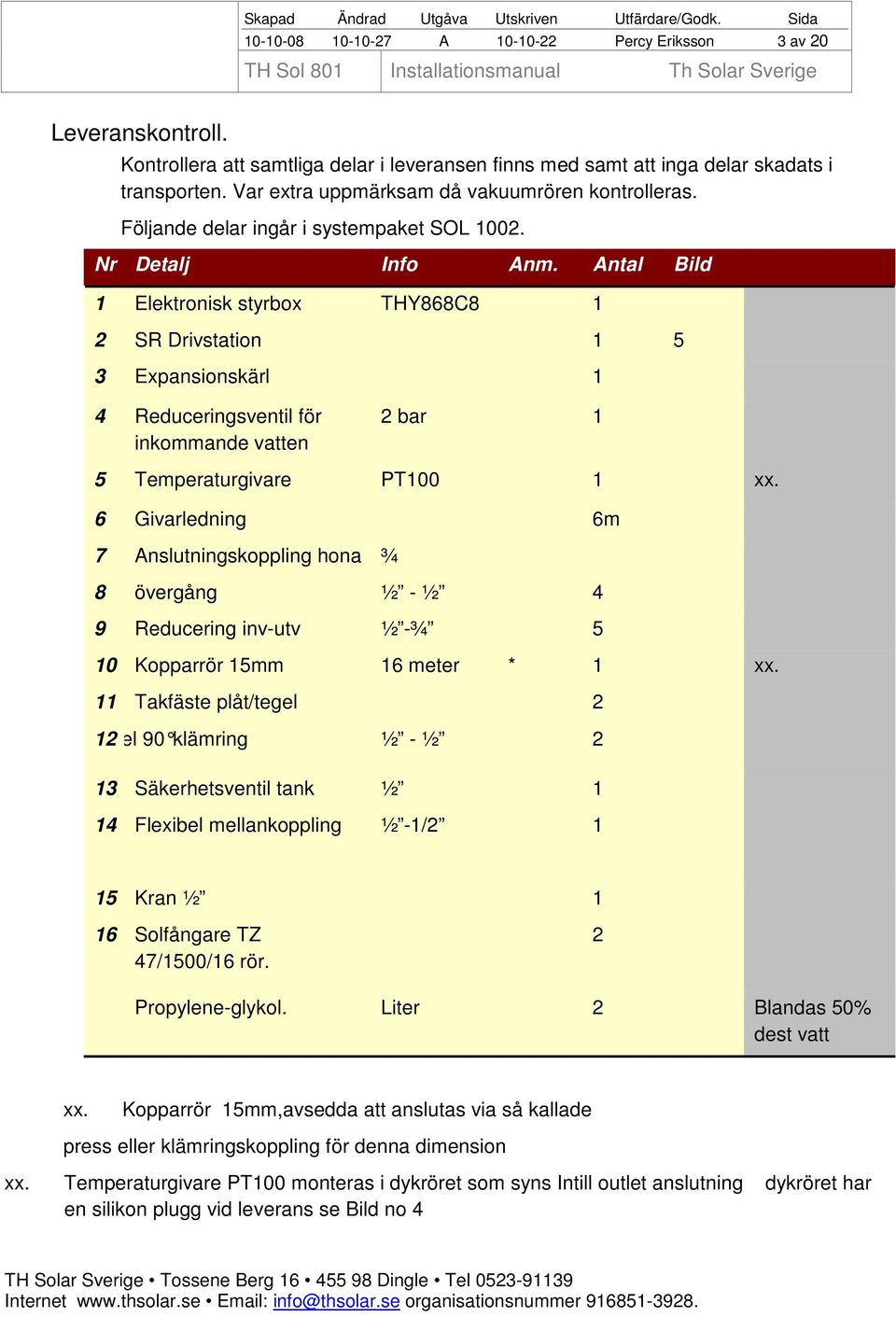

3 A Percy Eriksson 3 av 20 Leveranskontroll. Kontrollera att samtliga delar i leveransen finns med samt att inga delar skadats i transporten. Var extra uppmärksam då vakuumrören kontrolleras. Följande delar ingår i systempaket SOL Nr Detalj Info Anm. Antal Bild 1 Elektronisk styrbox THY868C8 1 2 SR Drivstation Expansionskärl 1 4 Reduceringsventil för inkommande vatten 2 bar 1 5 Temperaturgivare PT100 1 xx. 6 Givarledning 6m 7 Anslutningskoppling hona ¾ 8 övergång ½ - ½ 4 9 Reducering inv-utv ½ -¾ 5 10 Kopparrör 15mm 16 meter * 1 xx. 11 Takfäste plåt/tegel 2 Vinkel klämring ½ - ½ 2 13 Säkerhetsventil tank ½ 1 14 Flexibel mellankoppling ½ -1/ Kran ½ 1 16 Solfångare TZ 47/1500/16 rör. 2 Propylene-glykol. Liter 2 Blandas 50% dest vatt xx. Kopparrör 15mm,avsedda att anslutas via så kallade press eller klämringskoppling för denna dimension xx. Temperaturgivare PT100 monteras i dykröret som syns Intill outlet anslutning dykröret har en silikon plugg vid leverans se Bild no 4

4 A Percy Eriksson 4 av 20.PT 100 givaren sticks in i dykrör tills den bottnar=ca 15cm. Val av placering. PT 1000 givaren anslutes till styrenhetens kopplingsplint med tillhörande sensor ledning 4:2..se anvisningar för styrenhetens inkopplingsanvisningar. En lämplig placering av solfångarmodulerna varierar på var i landet anläggningen installeras..(vintertid ger.en snötäckt solfångare ingen värme. I de norra delarna och/eller platser med rikligt med snö är ett lodrätt stående väggmontage att föredra. I södra Sverige och längs kusterna rekommenderas solfångarmodulen monteras på tak,med söderläge samt i ca 45 grader vinkel. Vid montering på tak kan medföljande takfästen användas. Vid montering på vägg kan medföljande, aluminiumvinklar användas se bild 3 Dessa är bipackade i leveransen. Obs (frigoliten bör inlämnas på en miljöstation) På mod SOL 1002 kan panelerna monteras både vågrät & lodrät. Panelerna monteras intill varandra med ett avstånd på 116mm.Avstånd Mellan outlet på panel 1 till inlet på panel 2.Höger sida på panel är utloppssida medan vänster sida alltid är inlopp.

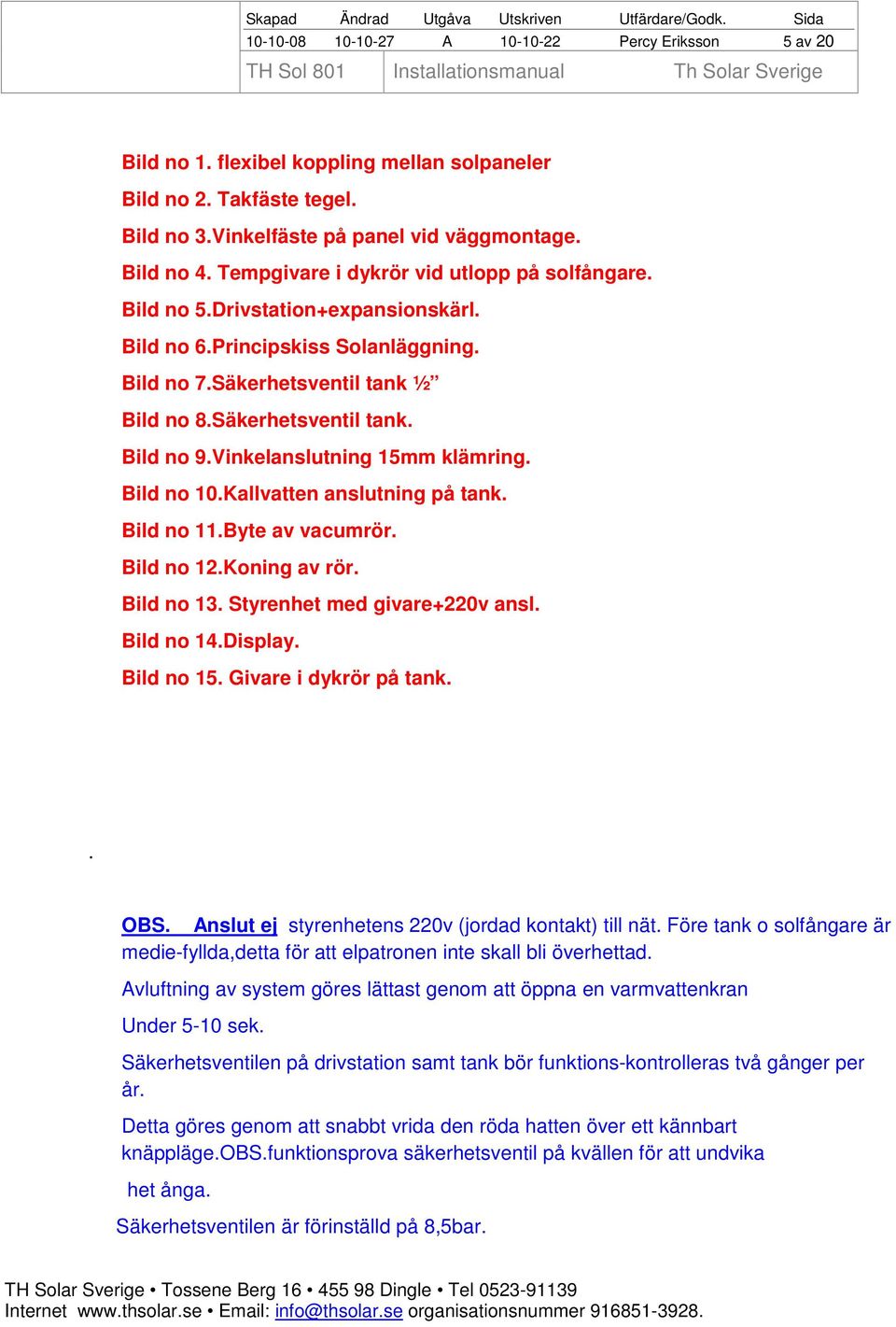

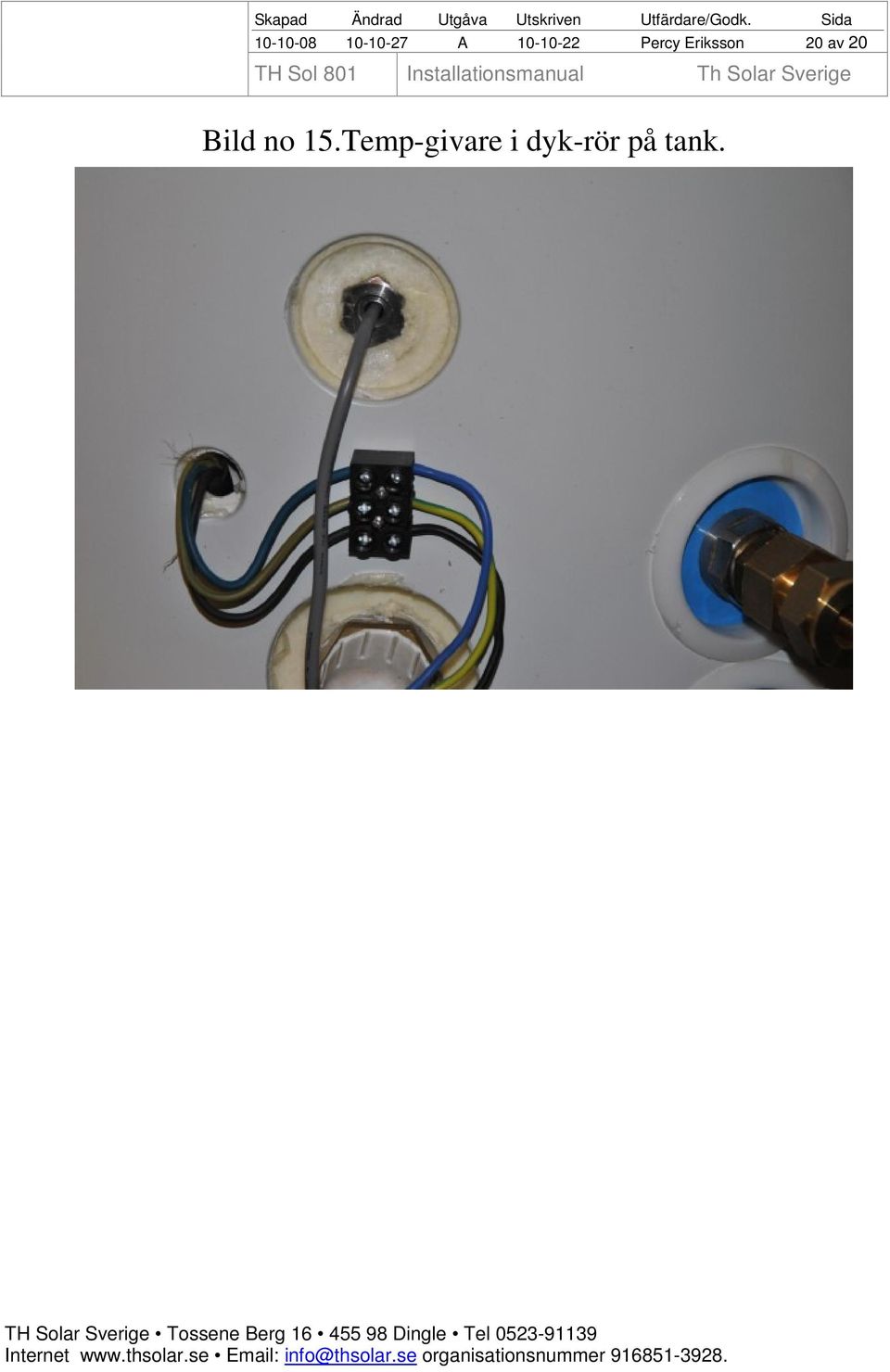

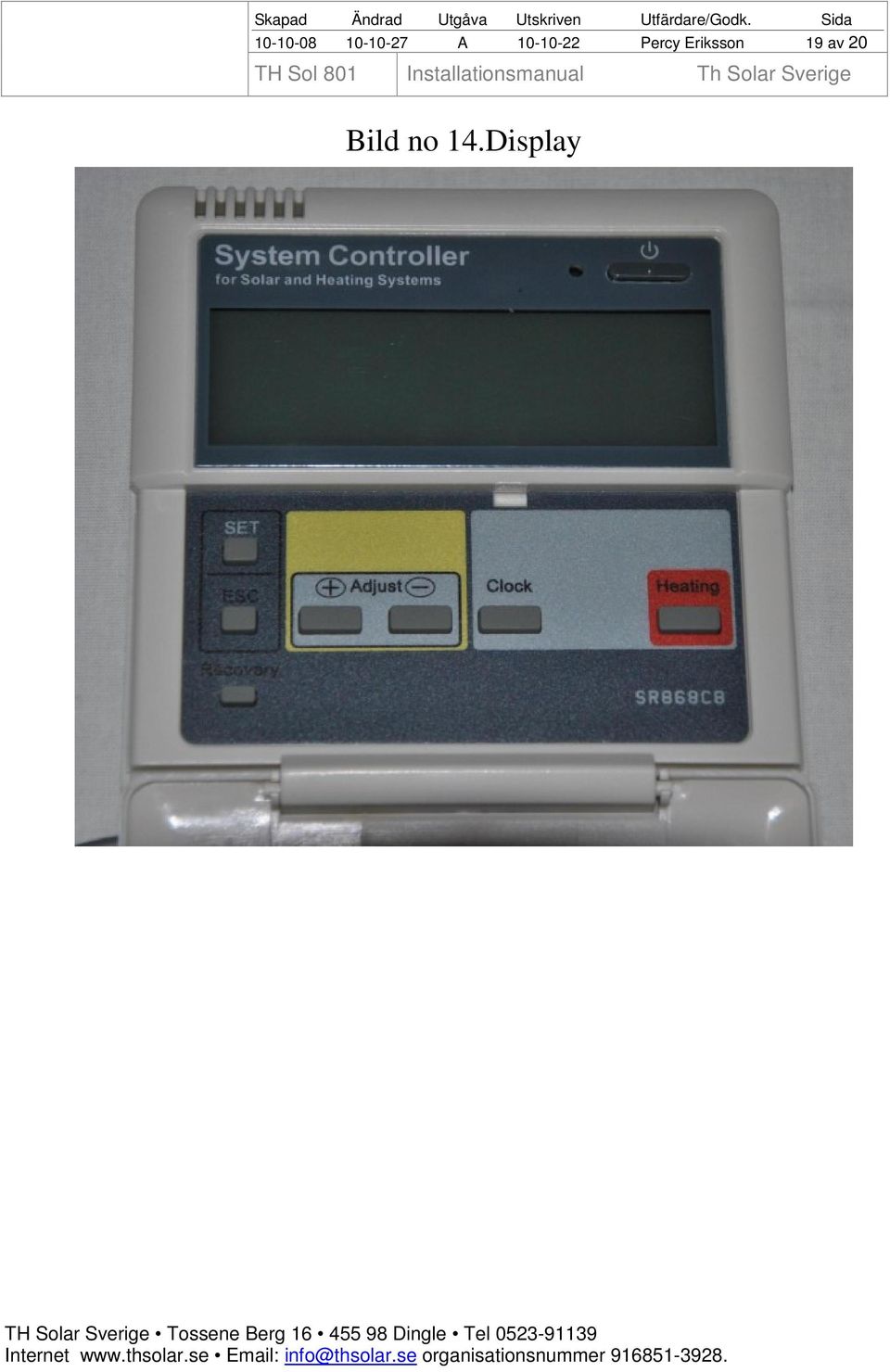

5 A Percy Eriksson 5 av 20 Bild no 1. flexibel koppling mellan solpaneler Bild no 2. Takfäste tegel. Bild no 3.Vinkelfäste på panel vid väggmontage. Bild no 4. Tempgivare i dykrör vid utlopp på solfångare. Bild no 5.Drivstation+expansionskärl. Bild no 6.Principskiss Solanläggning. Bild no 7.Säkerhetsventil tank ½ Bild no 8.Säkerhetsventil tank. Bild no 9.Vinkelanslutning 15mm klämring. Bild no 10.Kallvatten anslutning på tank. Bild no 11.Byte av vacumrör. Bild no 12.Koning av rör. Bild no 13. Styrenhet med givare+220v ansl. Bild no 14.Display. Bild no 15. Givare i dykrör på tank.. OBS. Anslut ej styrenhetens 220v (jordad kontakt) till nät. Före tank o solfångare är medie-fyllda,detta för att elpatronen inte skall bli överhettad. Avluftning av system göres lättast genom att öppna en varmvattenkran Under 5-10 sek. Säkerhetsventilen på drivstation samt tank bör funktions-kontrolleras två gånger per år. Detta göres genom att snabbt vrida den röda hatten över ett kännbart knäppläge.obs.funktionsprova säkerhetsventil på kvällen för att undvika het ånga. Säkerhetsventilen är förinställd på 8,5bar.

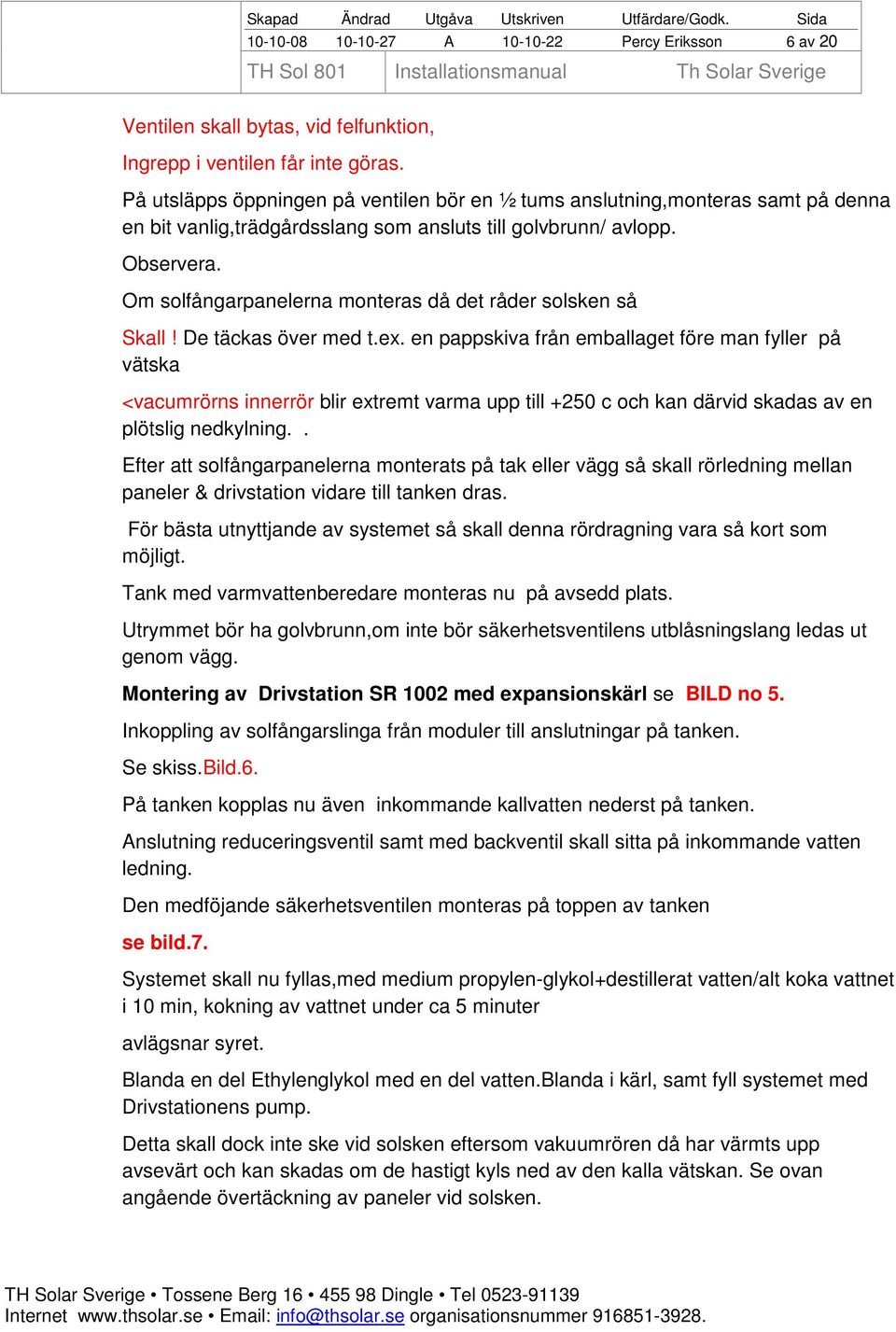

6 A Percy Eriksson 6 av 20 Ventilen skall bytas, vid felfunktion, Ingrepp i ventilen får inte göras. På utsläpps öppningen på ventilen bör en ½ tums anslutning,monteras samt på denna en bit vanlig,trädgårdsslang som ansluts till golvbrunn/ avlopp. Observera. Om solfångarpanelerna monteras då det råder solsken så Skall! De täckas över med t.ex. en pappskiva från emballaget före man fyller på vätska <vacumrörns innerrör blir extremt varma upp till +250 c och kan därvid skadas av en plötslig nedkylning.. Efter att solfångarpanelerna monterats på tak eller vägg så skall rörledning mellan paneler & drivstation vidare till tanken dras. För bästa utnyttjande av systemet så skall denna rördragning vara så kort som möjligt. Tank med varmvattenberedare monteras nu på avsedd plats. Utrymmet bör ha golvbrunn,om inte bör säkerhetsventilens utblåsningslang ledas ut genom vägg. Montering av Drivstation SR 1002 med expansionskärl se BILD no 5. Inkoppling av solfångarslinga från moduler till anslutningar på tanken. Se skiss.bild.6. På tanken kopplas nu även inkommande kallvatten nederst på tanken. Anslutning reduceringsventil samt med backventil skall sitta på inkommande vatten ledning. Den medföjande säkerhetsventilen monteras på toppen av tanken se bild.7. Systemet skall nu fyllas,med medium propylen-glykol+destillerat vatten/alt koka vattnet i 10 min, kokning av vattnet under ca 5 minuter avlägsnar syret. Blanda en del Ethylenglykol med en del vatten.blanda i kärl, samt fyll systemet med Drivstationens pump. Detta skall dock inte ske vid solsken eftersom vakuumrören då har värmts upp avsevärt och kan skadas om de hastigt kyls ned av den kalla vätskan. Se ovan angående övertäckning av paneler vid solsken.

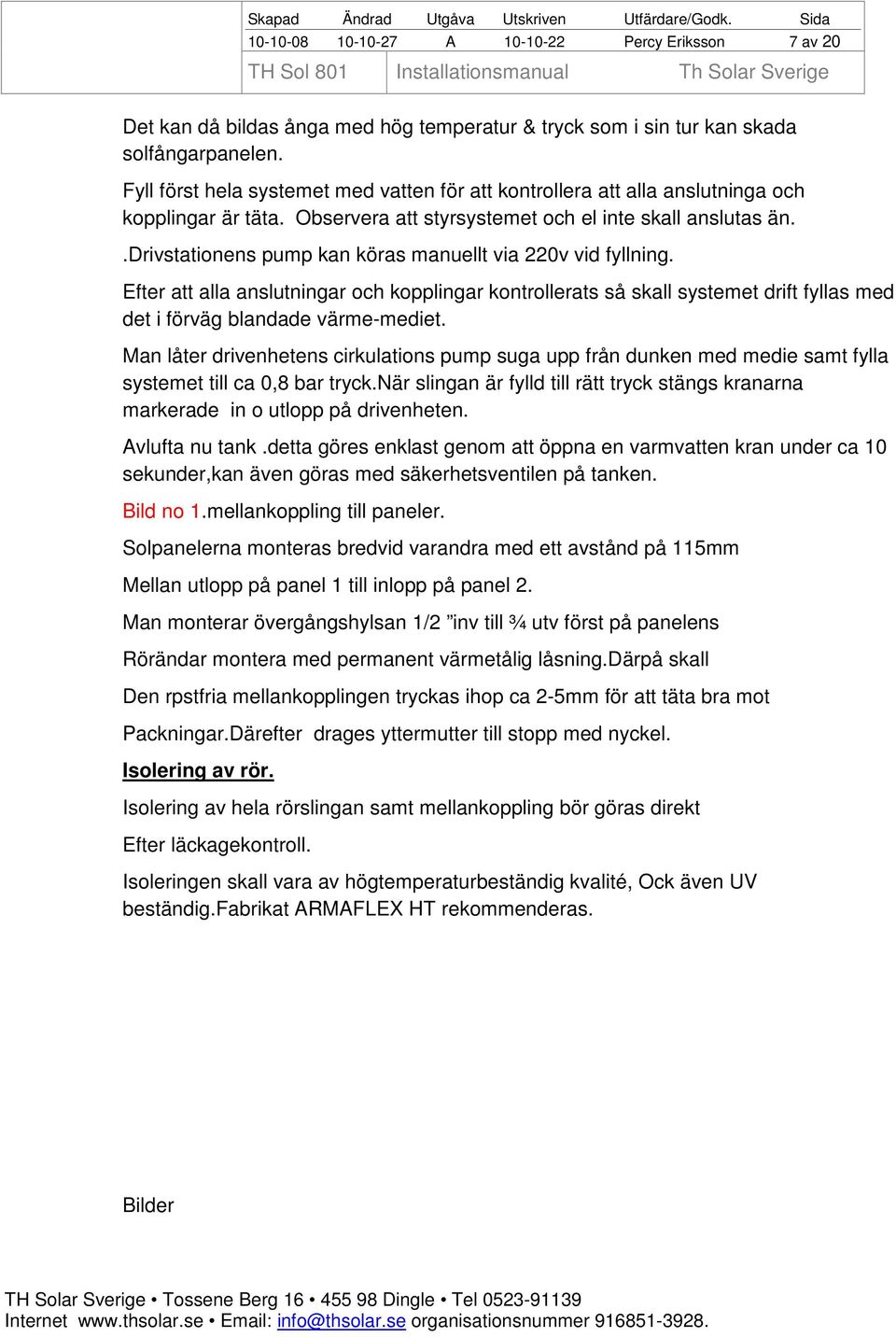

7 A Percy Eriksson 7 av 20 Det kan då bildas ånga med hög temperatur & tryck som i sin tur kan skada solfångarpanelen. Fyll först hela systemet med vatten för att kontrollera att alla anslutninga och kopplingar är täta. Observera att styrsystemet och el inte skall anslutas än..drivstationens pump kan köras manuellt via 220v vid fyllning. Efter att alla anslutningar och kopplingar kontrollerats så skall systemet drift fyllas med det i förväg blandade värme-mediet. Man låter drivenhetens cirkulations pump suga upp från dunken med medie samt fylla systemet till ca 0,8 bar tryck.när slingan är fylld till rätt tryck stängs kranarna markerade in o utlopp på drivenheten. Avlufta nu tank.detta göres enklast genom att öppna en varmvatten kran under ca 10 sekunder,kan även göras med säkerhetsventilen på tanken. Bild no 1.mellankoppling till paneler. Solpanelerna monteras bredvid varandra med ett avstånd på 115mm Mellan utlopp på panel 1 till inlopp på panel 2. Man monterar övergångshylsan 1/2 inv till ¾ utv först på panelens Rörändar montera med permanent värmetålig låsning.därpå skall Den rpstfria mellankopplingen tryckas ihop ca 2-5mm för att täta bra mot Packningar.Därefter drages yttermutter till stopp med nyckel. Isolering av rör. Isolering av hela rörslingan samt mellankoppling bör göras direkt Efter läckagekontroll. Isoleringen skall vara av högtemperaturbeständig kvalité, Ock även UV beständig.fabrikat ARMAFLEX HT rekommenderas. Bilder

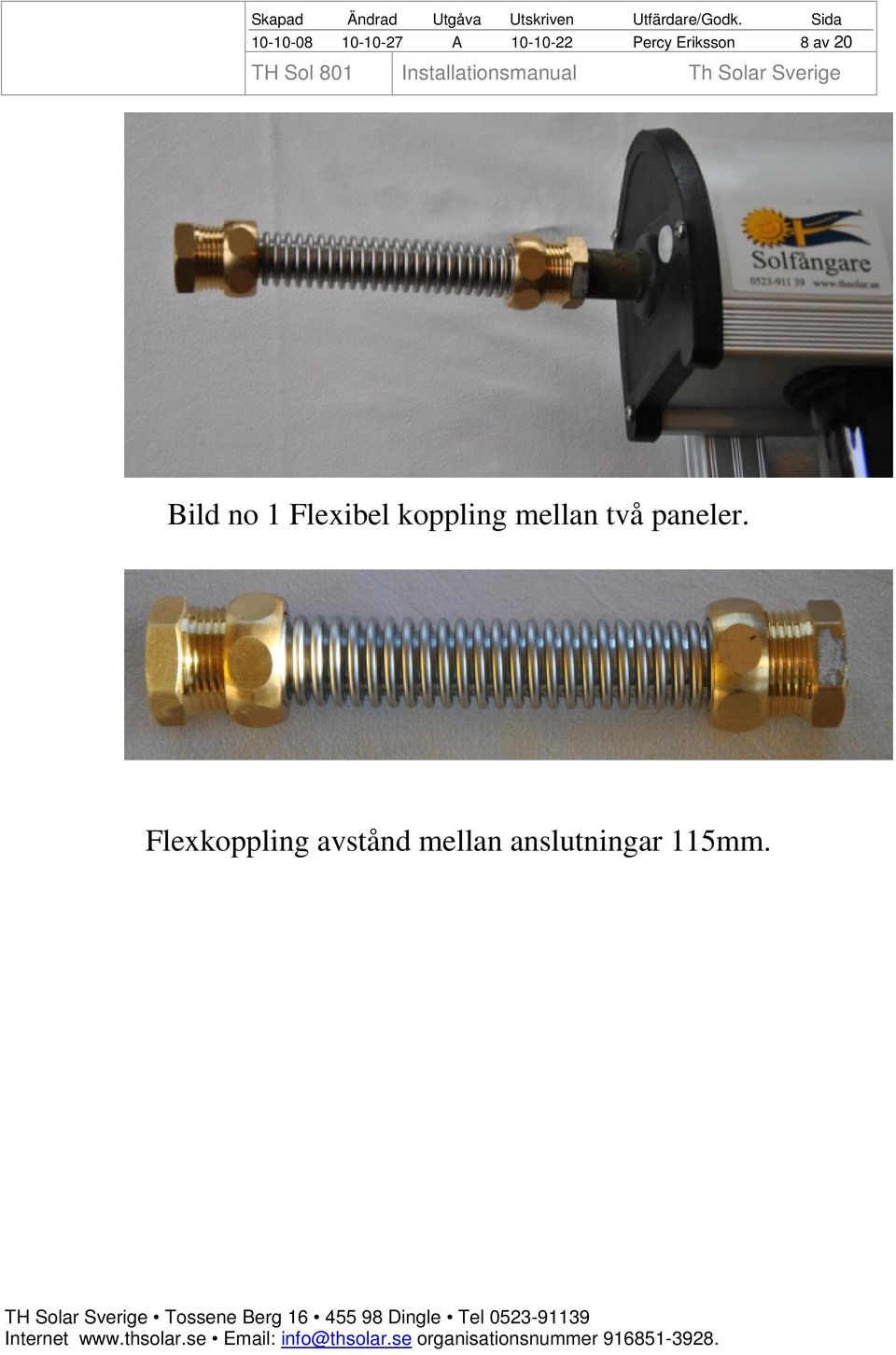

8 A Percy Eriksson 8 av 20 Bild no 1 Flexibel koppling mellan två paneler. Flexkoppling avstånd mellan anslutningar 115mm.

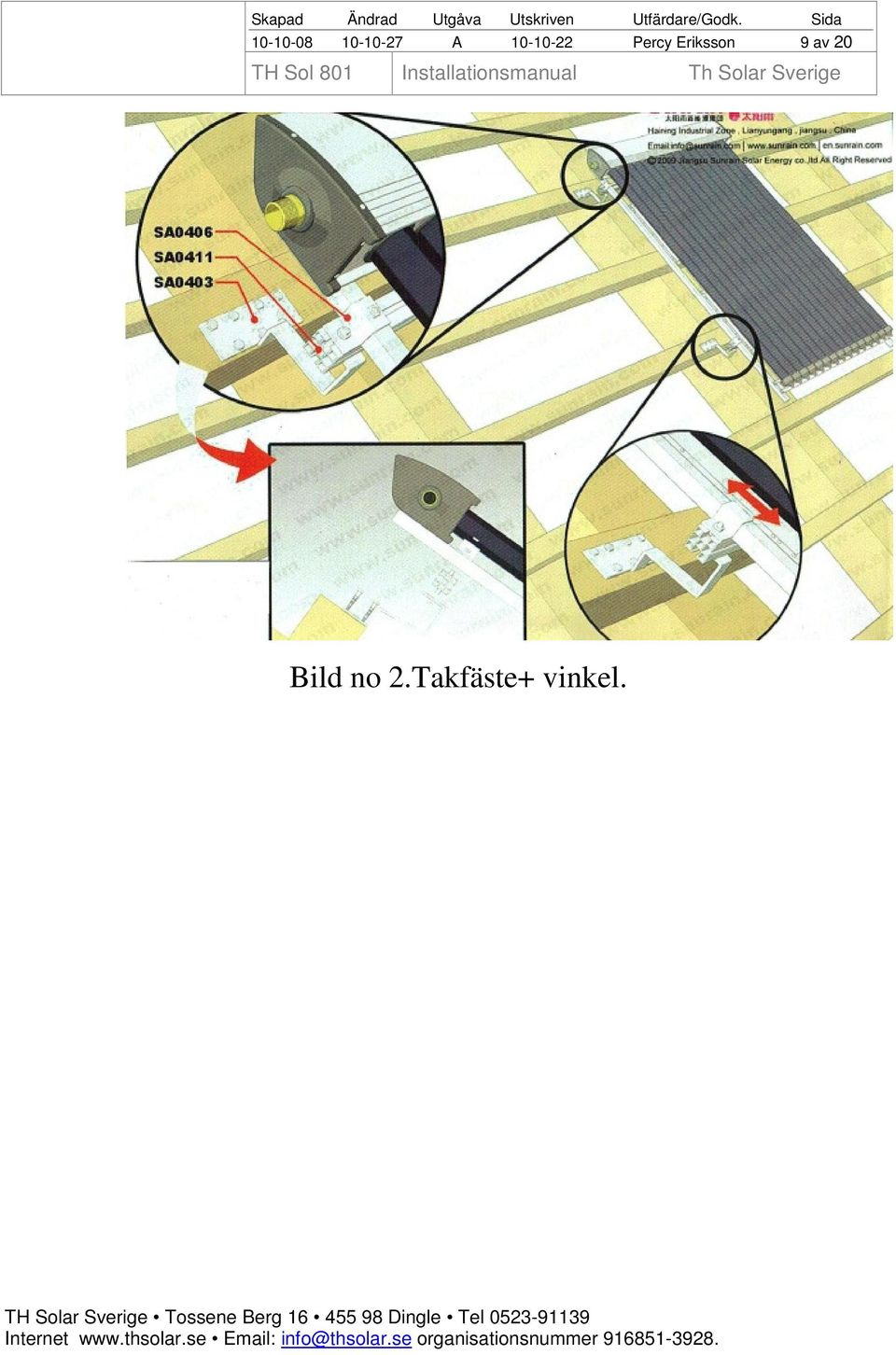

9 A Percy Eriksson 9 av 20 Bild no 2.Takfäste+ vinkel.

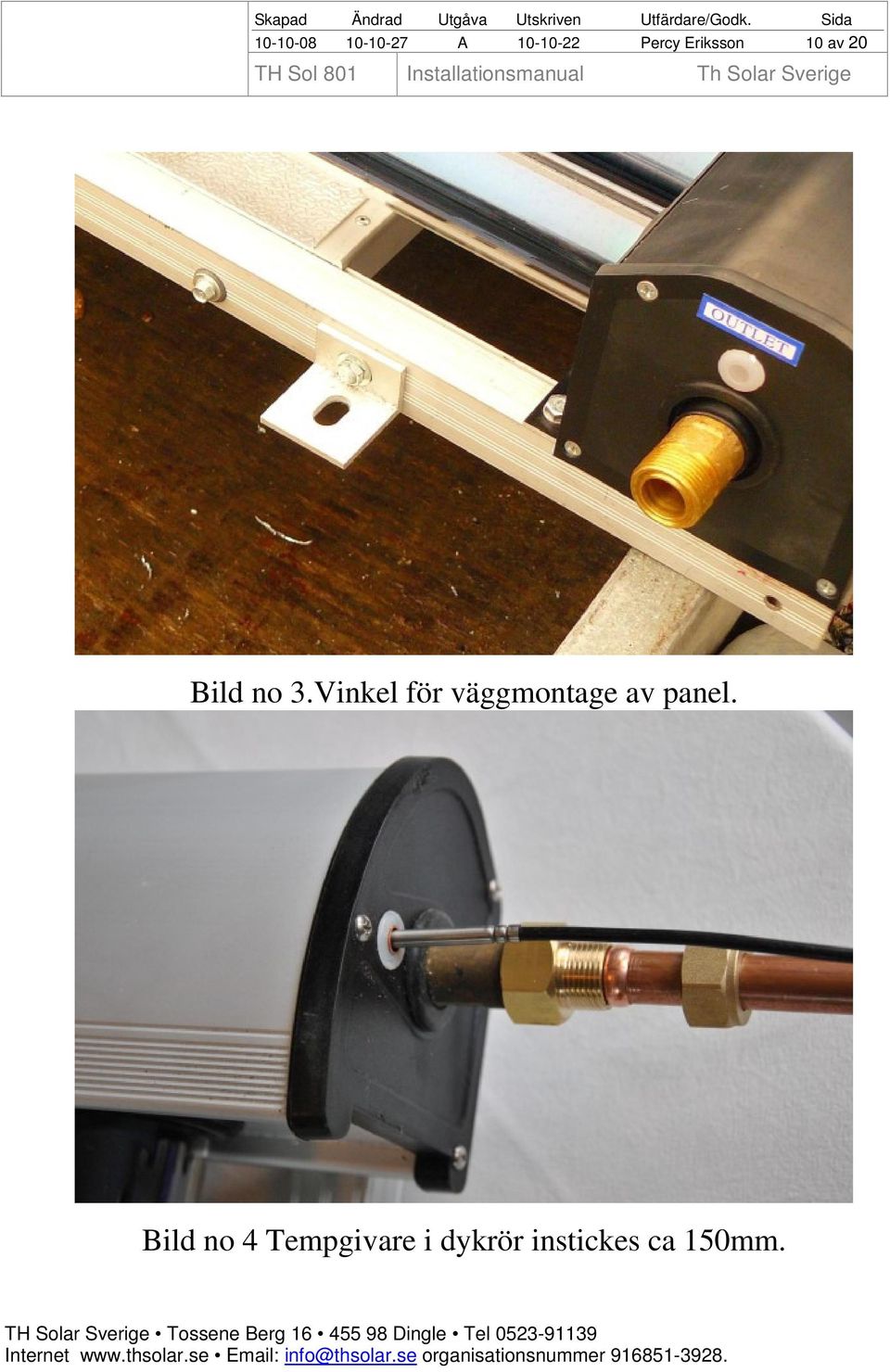

10 A Percy Eriksson 10 av 20 Bild no 3.Vinkel för väggmontage av panel. Bild no 4 Tempgivare i dykrör instickes ca 150mm.

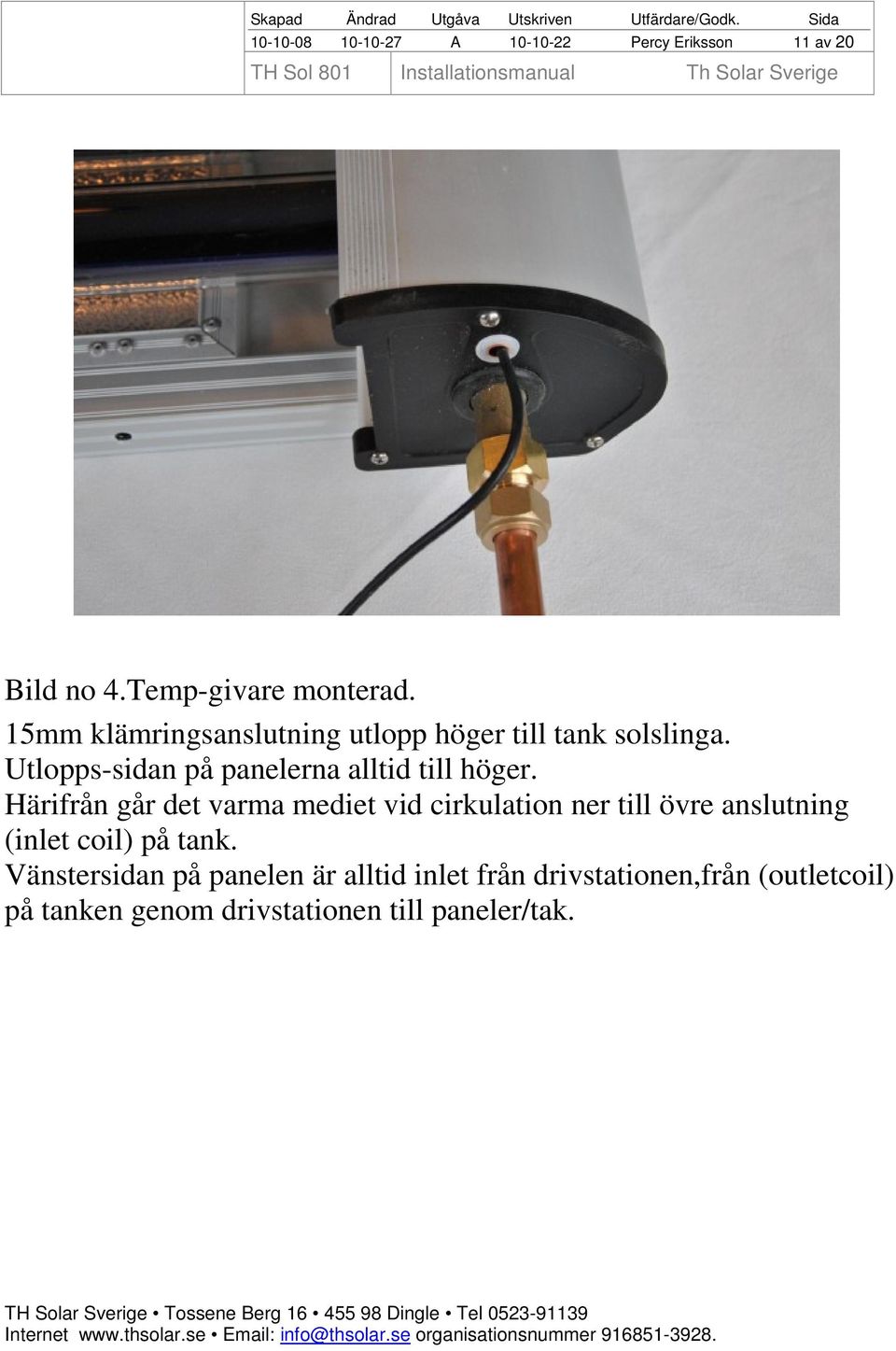

11 A Percy Eriksson 11 av 20 Bild no 4.Temp-givare monterad. 15mm klämringsanslutning utlopp höger till tank solslinga. Utlopps-sidan på panelerna alltid till höger. Härifrån går det varma mediet vid cirkulation ner till övre anslutning (inlet coil) på tank. Vänstersidan på panelen är alltid inlet från drivstationen,från (outletcoil) på tanken genom drivstationen till paneler/tak.

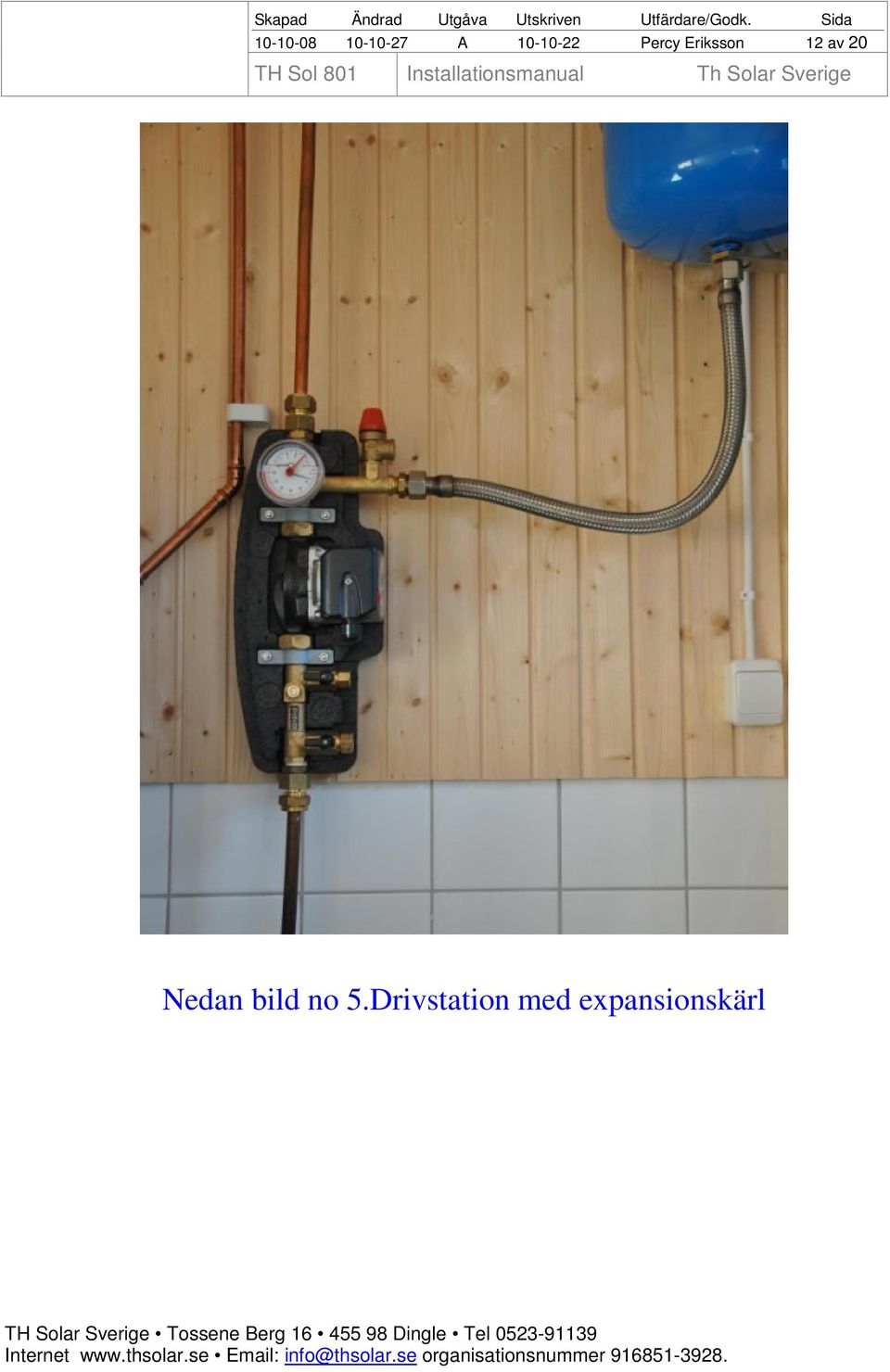

12 A Percy Eriksson 12 av 20 Nedan bild no 5.Drivstation med expansionskärl

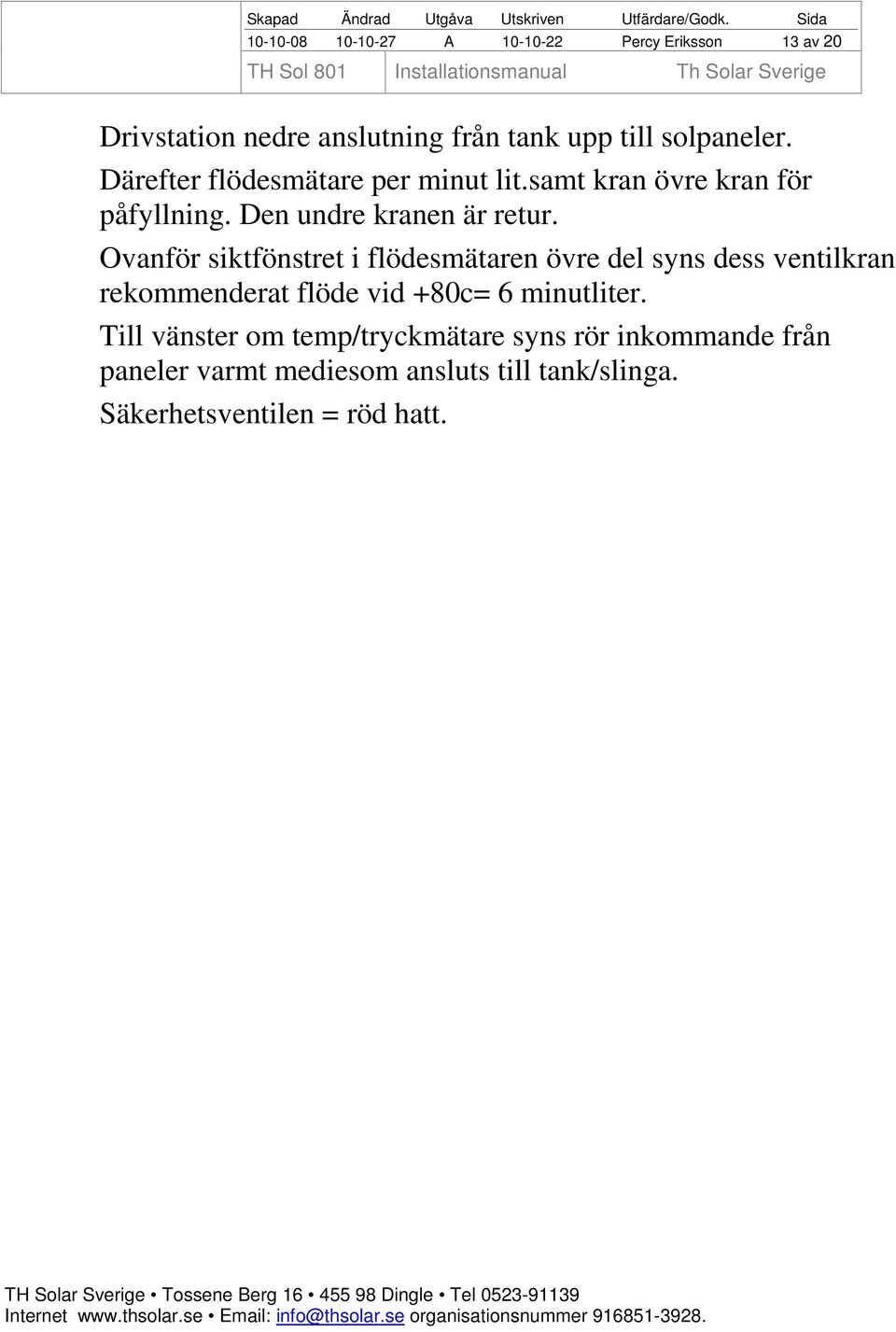

13 A Percy Eriksson 13 av 20 Drivstation nedre anslutning från tank upp till solpaneler. Därefter flödesmätare per minut lit.samt kran övre kran för påfyllning. Den undre kranen är retur. Ovanför siktfönstret i flödesmätaren övre del syns dess ventilkran rekommenderat flöde vid +80c= 6 minutliter. Till vänster om temp/tryckmätare syns rör inkommande från paneler varmt mediesom ansluts till tank/slinga. Säkerhetsventilen = röd hatt.

14 A Percy Eriksson 14 av 20 Bild no 6. Principskiss för montering av Sol 1002 anläggning.

15 A Percy Eriksson 15 av 20 Bild no 7.Säkerhetsventil monterad på tank. Bild no 9. ovan. 90 grader vinkel med klämringsanslutning 15mm.

16 A Percy Eriksson 16 av 20 Bild no 10. Inkommande kallvatten ansluts undre blå anslutning på tank. bild 11 ovan visar byte av rör,mod TZ-47/ U.

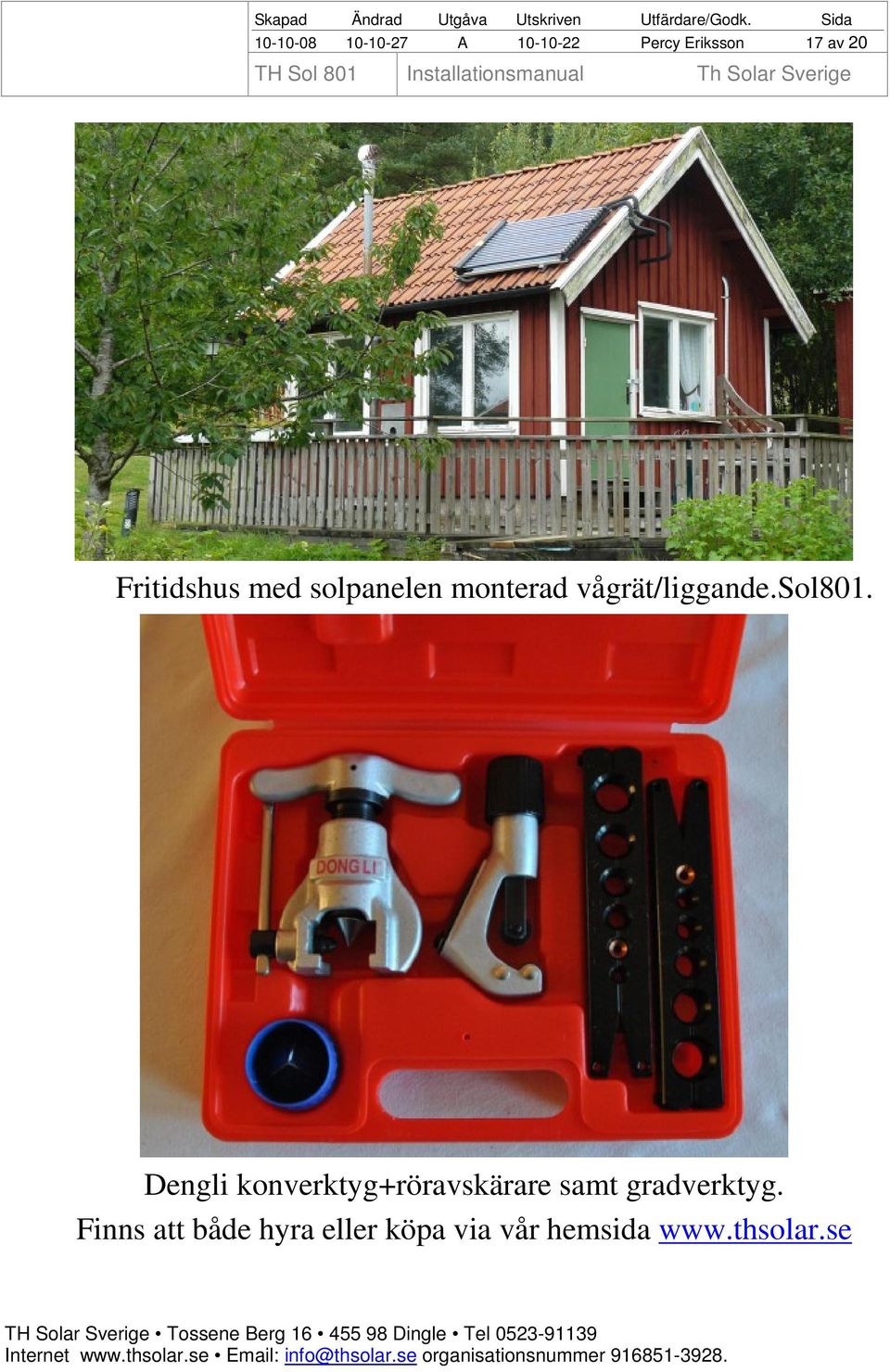

17 A Percy Eriksson 17 av 20 Fritidshus med solpanelen monterad vågrät/liggande.sol801. Dengli konverktyg+röravskärare samt gradverktyg. Finns att både hyra eller köpa via vår hemsida
