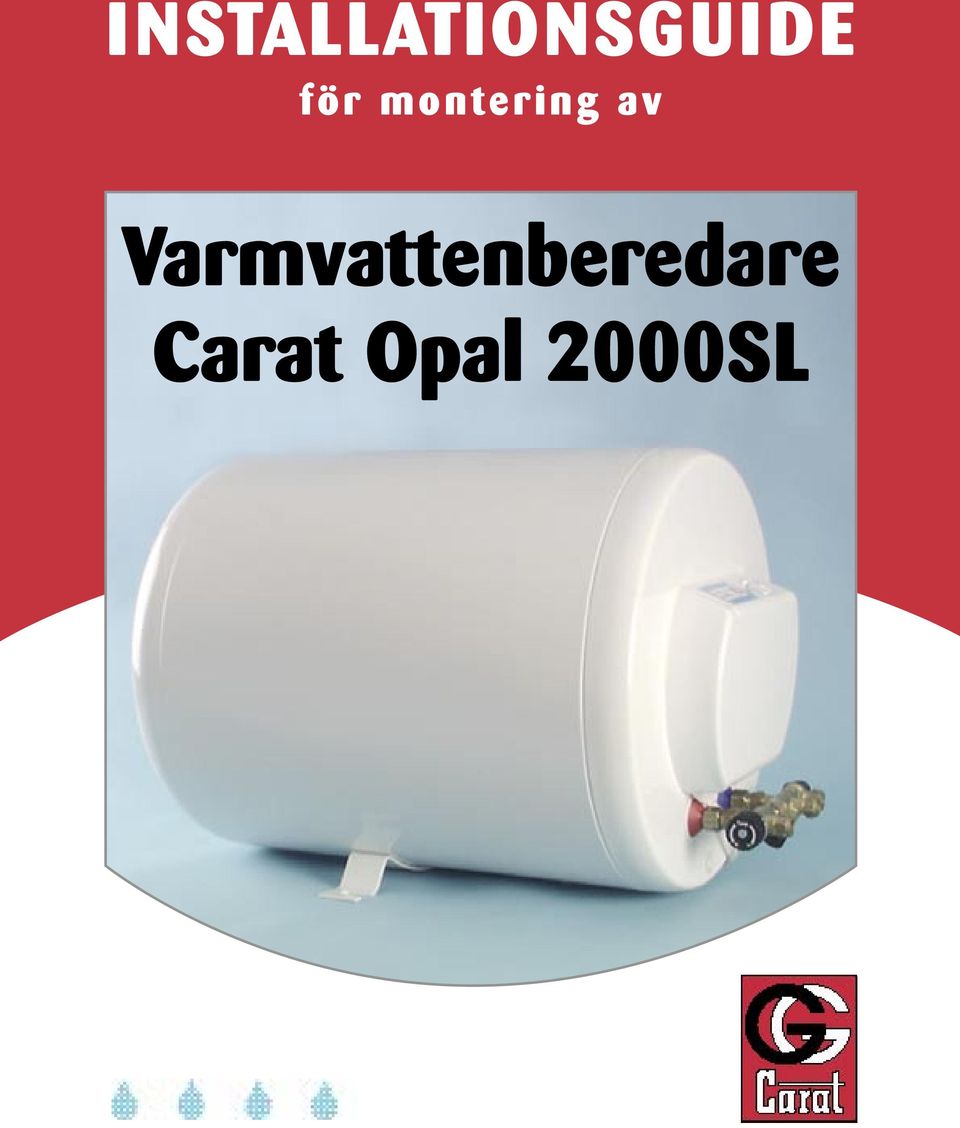

1 INSTALLATIONSGUIDE för montering av Varmvattenberedare Carat Opal 2000SL

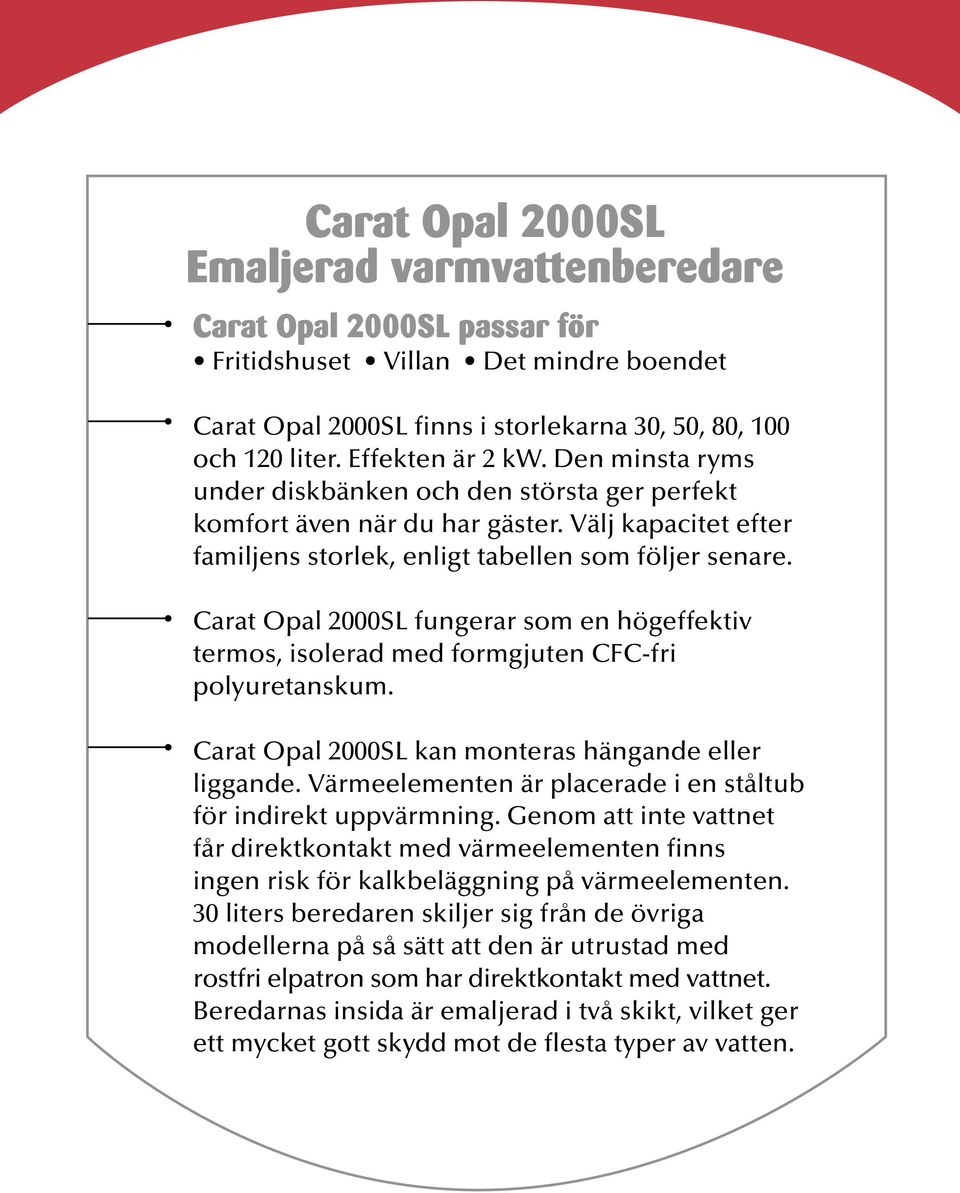

2 Carat Opal 2000SL Emaljerad varmvattenberedare Carat Opal 2000SL passar för Fritidshuset Villan Det mindre boendet Carat Opal 2000SL finns i storlekarna 30, 50, 80, 100 och 120 liter. Effekten är 2 kw. Den minsta ryms under diskbänken och den största ger perfekt komfort även när du har gäster. Välj kapacitet efter familjens storlek, enligt tabellen som följer senare. Carat Opal 2000SL fungerar som en högeffektiv termos, isolerad med formgjuten CFC-fri polyuretanskum. Carat Opal 2000SL kan monteras hängande eller liggande. Värmeelementen är placerade i en ståltub för indirekt uppvärmning. Genom att inte vattnet får direktkontakt med värmeelementen finns ingen risk för kalkbeläggning på värmeelementen. 30 liters beredaren skiljer sig från de övriga modellerna på så sätt att den är utrustad med rostfri elpatron som har direktkontakt med vattnet. Beredarnas insida är emaljerad i två skikt, vilket ger ett mycket gott skydd mot de flesta typer av vatten.

Carat Opal 2000SL fungerar som en högeffektiv termos, isolerad med formgjuten CFC-fri polyuretanskum. Carat Opal 2000SL kan monteras hängande eller liggande.

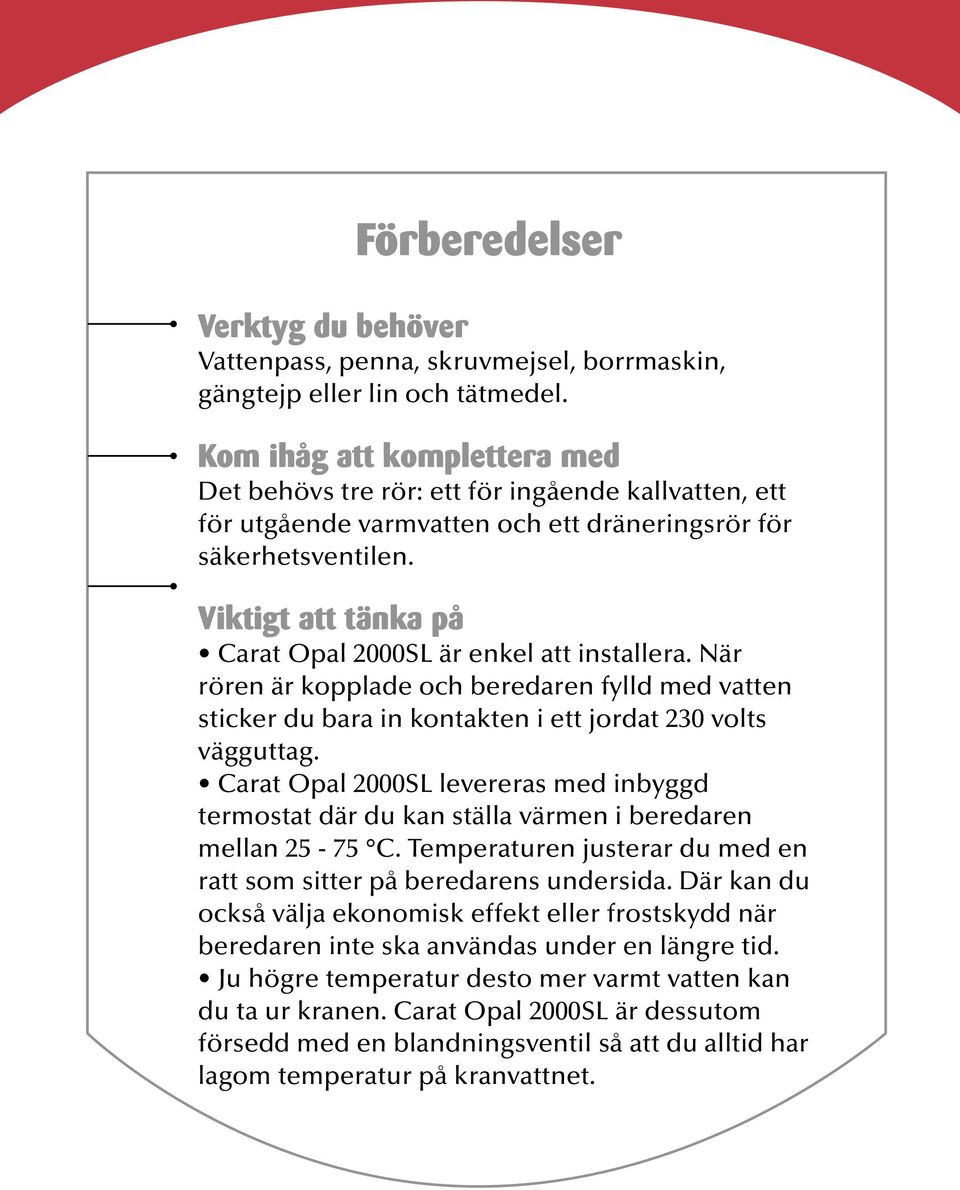

3 Förberedelser Verktyg du behöver Vattenpass, penna, skruvmejsel, borrmaskin, gängtejp eller lin och tätmedel. Kom ihåg att komplettera med Det behövs tre rör: ett för ingående kallvatten, ett för utgående varmvatten och ett dräneringsrör för säkerhetsventilen. Viktigt att tänka på Carat Opal 2000SL är enkel att installera. När rören är kopplade och beredaren fylld med vatten sticker du bara in kontakten i ett jordat 230 volts vägguttag. Carat Opal 2000SL levereras med inbyggd termostat där du kan ställa värmen i beredaren mellan C. Temperaturen justerar du med en ratt som sitter på beredarens undersida. Där kan du också välja ekonomisk effekt eller frostskydd när beredaren inte ska användas under en längre tid. Ju högre temperatur desto mer varmt vatten kan du ta ur kranen. Carat Opal 2000SL är dessutom försedd med en blandningsventil så att du alltid har lagom temperatur på kranvattnet.

Viktigt att tänka på Carat Opal 2000SL är enkel att installera. När rören är kopplade och beredaren fylld med vatten sticker du bara in kontakten i ett jordat 230 volts vägguttag.

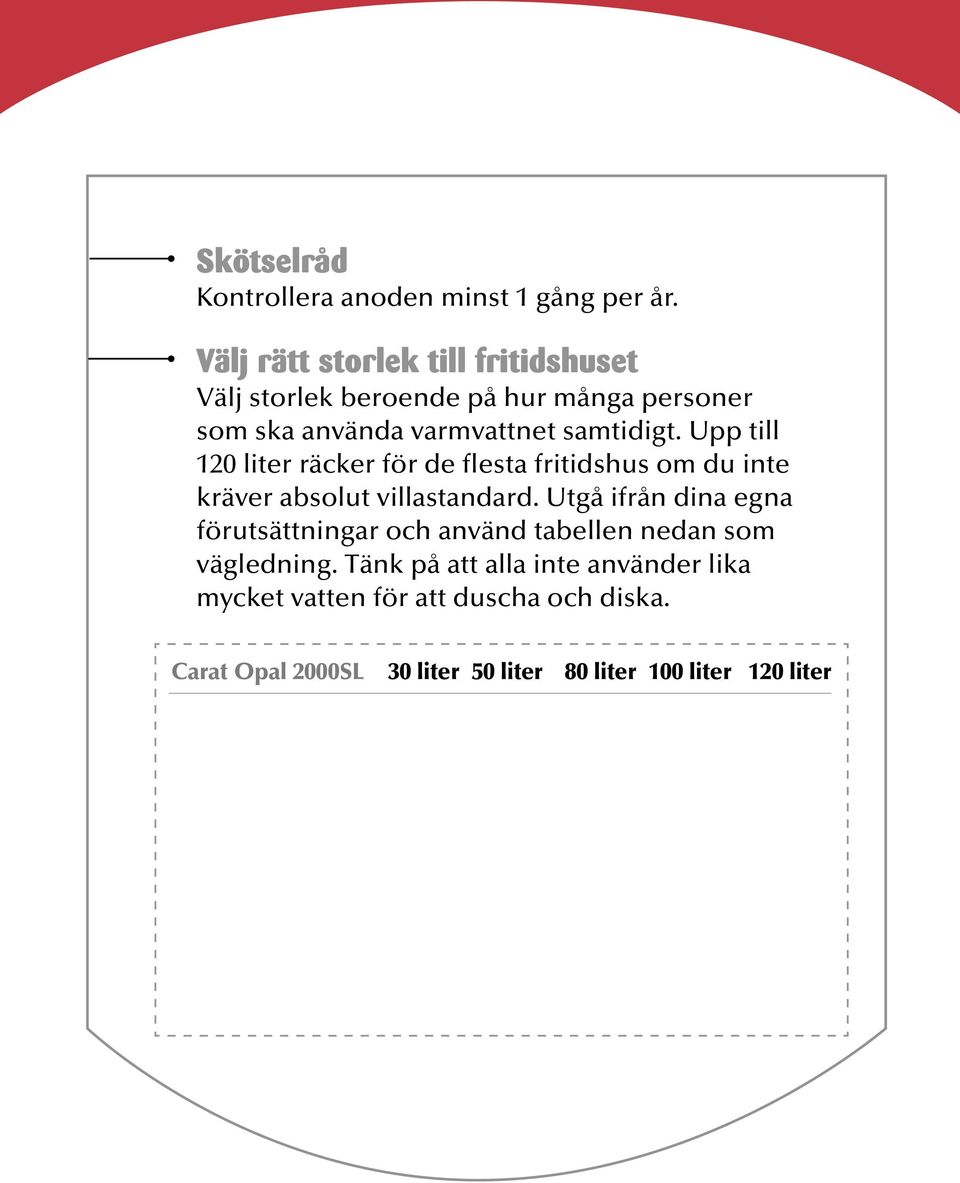

4 Skötselråd Kontrollera anoden minst 1 gång per år. Välj rätt storlek till fritidshuset Välj storlek beroende på hur många personer som ska använda varmvattnet samtidigt. Upp till 120 liter räcker för de flesta fritidshus om du inte kräver absolut villastandard. Utgå ifrån dina egna förutsättningar och använd tabellen nedan som vägledning. Tänk på att alla inte använder lika mycket vatten för att duscha och diska. Carat Opal 2000SL 30 liter 50 liter 80 liter 100 liter 120 liter Antal liter 40 C varmvatten Uppvärmningstid +75 C, ca tim /4 4 1/2 Hur stor beredare behöver familjen? 1 dusch 2 duschar 3 duschar 4 duschar 5 duschar Enbart dusch Dusch/disk/tvätt 30/50 50/

Tänk på att alla inte använder lika mycket vatten för att duscha och diska.

5 Frysrisk Tänk på frysrisken om du installerar vatten i fritidshuset. Montera en avtappningsventil på systemets lägsta punkt så att du kan tappa ur vattnet om du stänger av värmen under vintern. Glöm inte att tömma blandare, varmvattenberedare, WC-stol och andra VVSarmaturer. Skruva loss nipplar och liknande från kranar och vattenutkastare utomhus. Frostskydda vattenlås i avlopp under handfat, diskbänk och WC-stol med T-röd eller annat miljösäkert frostskyddsmedel (inte kylarglykol). Vintervärme. Om du låter värmen stå på en aning under vintern, tänk på att ytterväggar och golv kyls ner fortare än rummet i övrigt. Det finns alltså risk att vattenledningar i väggar och golv fryser sönder även om temperaturen inomhus ligger över noll.

Glöm inte att tömma blandare, varmvattenberedare, WC-stol och andra VVSarmaturer. Skruva loss nipplar och liknande från kranar och vattenutkastare utomhus.

6 Montering av varmvattenberedare Bestäm var du ska placera varmvattenberedaren. Gör en arbetsskiss med måttangivelser, rördragning och kopplingar fram till vattenanslutning och armaturer. Placera beredaren så att du lätt kommer åt avtappningsventilen vilken ska peka in mot vägg eller ner mot golv. Tänk på att lämna tillräckligt med plats ovanför beredaren så att du kan kontrollera anoden utan att lyfta ner beredaren. Se till att du har alla rör och kopplingar innan du börjar installationen. Stäng av vattnet innan du påbörjar installationen. Montera väggfästet och häng upp beredaren på fästet.

Placera beredaren så att du lätt kommer åt avtappningsventilen vilken ska peka in mot vägg eller ner mot golv.

7 Montera rör (Ø 15 mm) fram till beredaren och anslut dem till klämringskopplingarna på ventilpaketet. Om du lossar på muttern kan hela ventilpaketet vridas i rätt läge för vattenrören. Det behövs tre rör: ett för ingående kallvatten, ett för utgående varmvatten och ett dräneringsrör för säkerhetsventilen. Dra gärna dräneringsröret till en golvbrunn eller liknande. Ur dräneringsröret kommer det att droppa kondensvatten. Fyll beredaren med vatten innan den ansluts till elnätet. Utförligare installationsanvisning finns i förpackningen.

Det behövs tre rör: ett för ingående kallvatten, ett för utgående varmvatten och ett dräneringsrör för säkerhetsventilen.

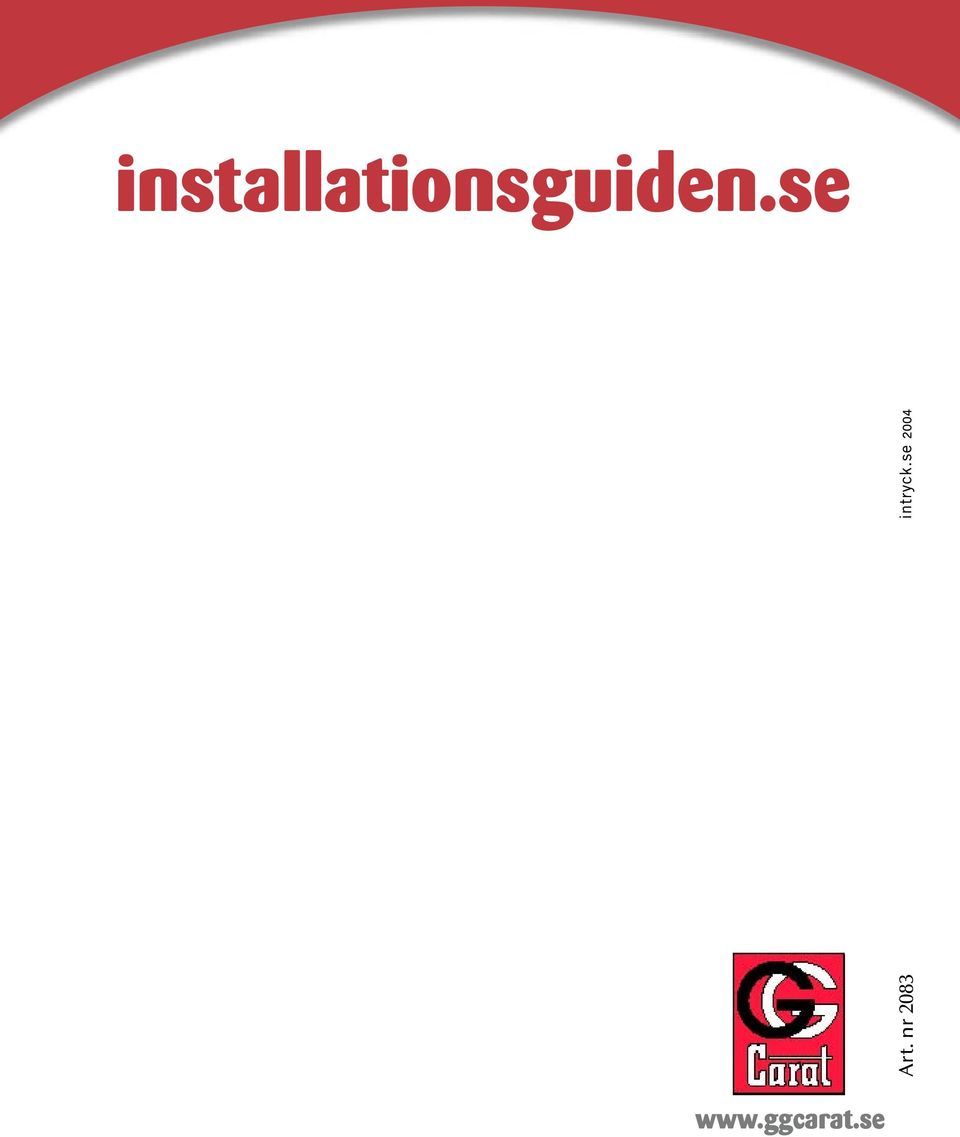

8 installationsguiden.se Art. nr
