1 Monterings- och underhållsanvisning Förrådsberedare Logalux SF300 1

2 1 Generellt Leveransinnehåll Uppställning 3 2 Transport 4 3 Dimensioner och anslutningar 5 4 Montering och idrifttagning Installation och utrustning av bruksvattenledningar Montering av givare Test av magnesiumanod och jordkabel Idrifttagning 8 5 Underhåll Test av magnesiumanod Rengöring Idrifttagning efter rengöring 11 Tekniska förändringar förbehålles! P g a pågående vidareutveckling kan utseende, funktion och tekniska data avvika. Aktualisering av dokumenten Förslag till förbättringar eller noterade felaktigheter tas tacksamt emot av tillverkaren. 2

4 Idrifttagning 8 5 Underhåll 9 5.1 Test av magnesiumanod 9 5.2 Rengöring 11 5.3 Idrifttagning efter rengöring 11 Tekniska förändringar förbehålles!

3 1 Generellt 1.1 Leveransinnehåll Varmvattenberedaren Logalux SF300/3 levereras komplett. I 1.2 Uppställning Beredaren ska ställas upp i ett frostfritt rum. Vid stängning av anläggningen får varmvattenberedaren inte frysa och ska antingen säkras eller tömmas. Golvet ska vara plant och bärkraftigt. Vid uppställning av pannan och varmvattenberedaren rekommenderar vi, att det angivna avståndet till väggarna för montering och underhåll följs (fig. 1). Fig. 1 Minsta avstånd för montering och underhåll (mätt i mm) 3

Vid stängning av anläggningen får varmvattenberedaren inte frysa och ska antingen säkras eller tömmas.

4 2 Transport Varmvattenberedaren kan transporteras både förpackad eller oförpackad med Buderus-panntransportvagn* (bild 2) * Tillbehör efter beställning Transportera beredaren till uppställningsplatsen. Ta av skyddsplasten. Bild 2 Buderus-pann-transportvagn (princip) Ta bort skyddsplasten (Styropor) och 4 trälister. Tippa beredare lite över kanten för att lättare komma åt at ta bort botttenplattan (bild 3, pos 1). Ta bort bottenplattan (Styropor). Montera fotskruvarna M10 x 30 (bild 3, pos 3). Bild 3 Beredare med skyddsplast (princip, mått i mm) Pos 1: Skyddsplast (Styropor) Pos 2: Beredare Pos 3: Fotskruvar 4

Bild 2 Buderus-pann-transportvagn (princip) Ta bort skyddsplasten (Styropor) och 4 trälister.

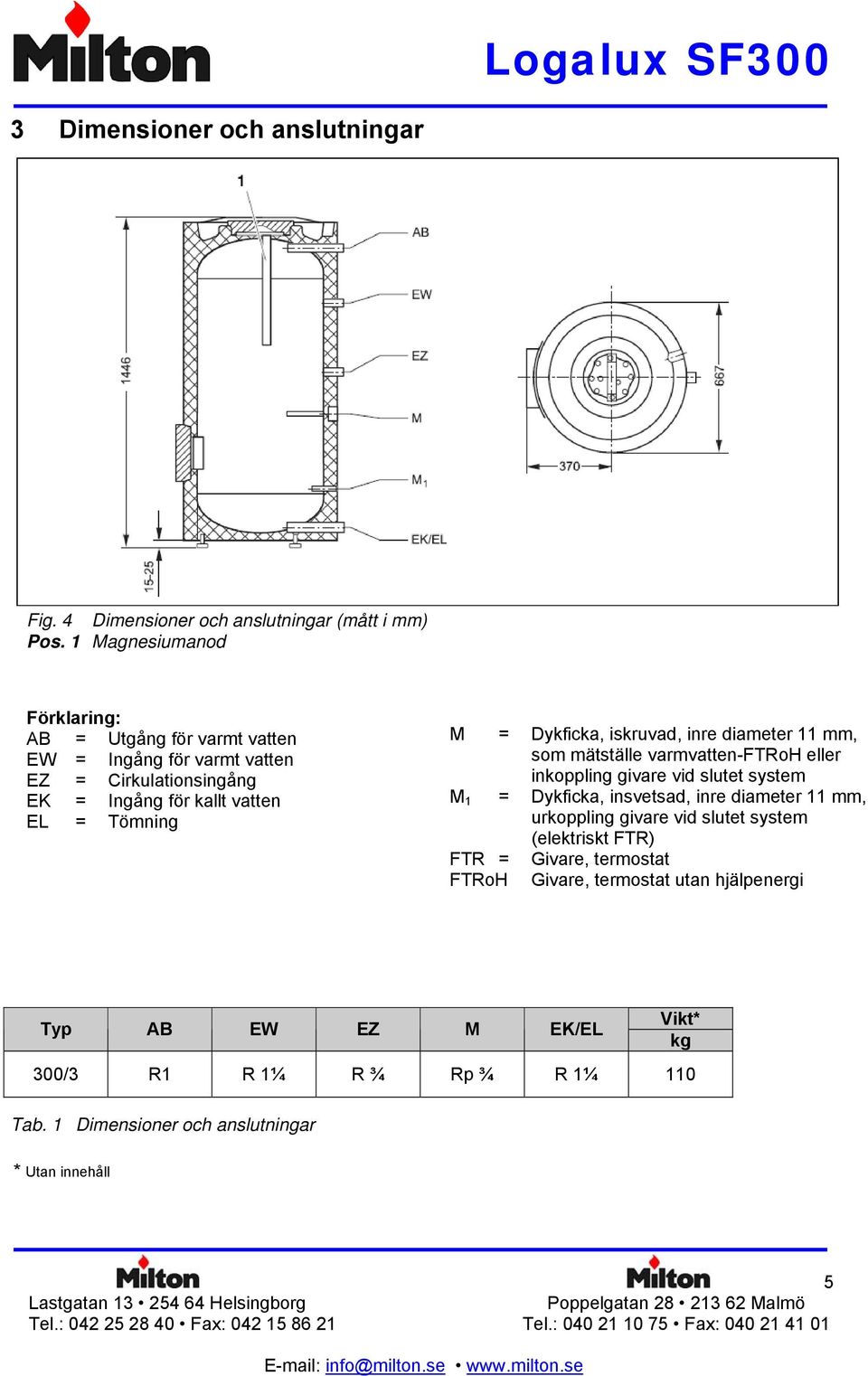

5 3 Dimensioner och anslutningar Fig. 4 Dimensioner och anslutningar (mått i mm) Pos. 1 Magnesiumanod Förklaring: AB = Utgång för varmt vatten EW = Ingång för varmt vatten EZ = Cirkulationsingång EK = Ingång för kallt vatten EL = Tömning M = Dykficka, iskruvad, inre diameter 11 mm, som mätställe varmvatten-ftroh eller inkoppling givare vid slutet system M 1 = Dykficka, insvetsad, inre diameter 11 mm, urkoppling givare vid slutet system (elektriskt FTR) FTR = Givare, termostat FTRoH Givare, termostat utan hjälpenergi Typ AB EW EZ M EK/EL Vikt* kg 300/3 R1 R 1¼ R ¾ Rp ¾ R 1¼ 110 Tab. 1 Dimensioner och anslutningar * Utan innehåll 5

Dykficka, iskruvad, inre diameter 11 mm, som mätställe varmvatten-ftroh eller inkoppling givare vid slutet system M 1 = Dykficka, insvetsad, inre diameter 11

6 4 Montering och idrifttagning 4.1 Installation och utrustning av bruksvattenledningar Installation och utrustning av bruksvattenledning enligt (bild 5) och med iakttagande av gällande föreskrifter och förordningar. Alla anslutningar till beredaren ska utföras enligt beskrivningen. Luft- och avluftningsventil (bild 5, pos 2)är inbyggt i varmvattenledningens framför avstängningsventilen (bild 5, pos 3). Ingen bygel är inbyggd i avtappningsledningen, för att garantera avslamning. Säkerhetsventil På säkerhetsventilen är en hänvisningsskylt (bild 5, pos 4) med följande text fastsatt: Stäng inte utblåsledningen av säkehetsskäl, eftersom under uppvärmning kan varmt vatten spruta ut. Diametern på utblåsledning måste minst motsvara diametern på säkerhetsventilens utlopp. Vid föreberedelse för drift bör säkerhetsventilerna testas då och då. Alla anslutningar och luckor ska täthetstestas! Alla ledningar och anslutningar måste monteras spänningsfria! Max. uppvärmningseffekt kw Anslutningsdiameter, minst Vattentankens nominella innehåll [l]i DN V N Bild 5 Installation och utrustning av bruksvattenledning (princip) Pos 1: Varmvattenberedare Pos 2: Luft- och utluftningsventil Pos 3: Stängningsventil med tappningsventil Pos 4: Säkerhetsventil Pos 5: Backventil Pos 6: Avstängningsventil Pos 7: Cirkulationspump Pos 8: Tryckminskningsventil (vid behov) Pos 9: Testventil Pos 10: Backflödesspärr Pos 11: Manometeranslutningsmuff Pos 12: Avtappning AB: EK: EZ: Varmvatten utlopp Kallvatten inlopp Cirkulation inlopp Tab. 2 Dimensionering av säkerhetsventiler 6

Alla anslutningar till beredaren ska utföras enligt beskrivningen. Luft- och avluftningsventil (bild 5, pos 2)är inbyggt i varmvattenledningens framför avstängningsventilen (bild 5, pos 3).

7 Säkerhetsgränser SKADOR PÅ BEREDAREN genom överskridande av gränsvärden. FÖRSIKTIG! Iaktta nedanstående gränvärden av säkerhetstekniska skäl. Maximal Maximalt temperatur driftsövertryck C bar Varmvatten Tab. 3 Gränsvärden 4.2 Givaremontering På baksidan av beredaren finns en muff M 1 för tättslutande dykficka (bild 4 på sidan 5). ANVÄNDARANVISNING med Kontrollera att givarens ytor har kontakt dykfickans ytor. 7

Maximal Maximalt temperatur driftsövertryck C bar Varmvatten 95 10 Tab. 3 Gränsvärden 4.

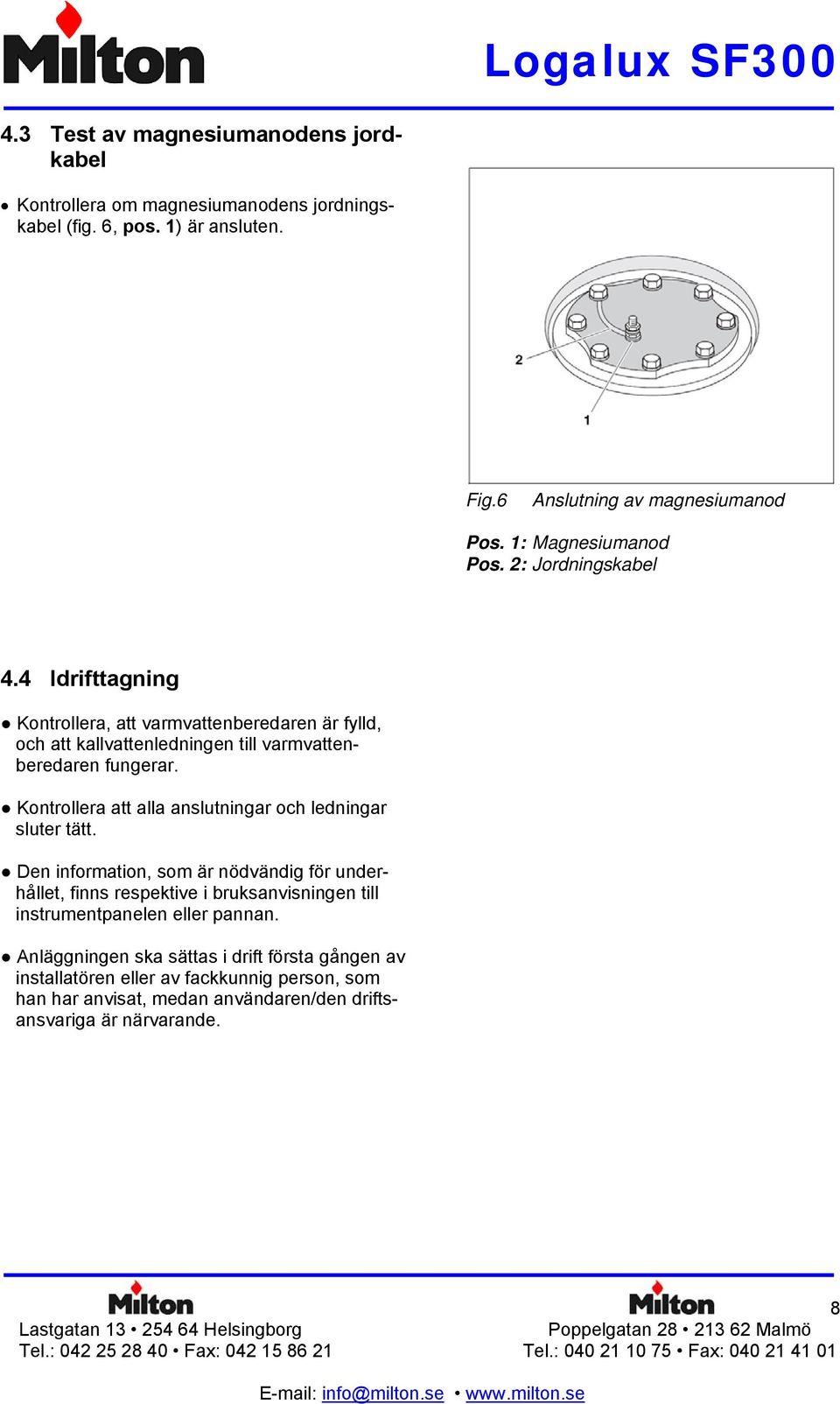

8 4.3 Test av magnesiumanodens jordkabel Kontrollera om magnesiumanodens jordningskabel (fig. 6, pos. 1) är ansluten. Fig.6 Anslutning av magnesiumanod Pos. 1: Magnesiumanod Pos. 2: Jordningskabel 4.4 Idrifttagning Kontrollera, att varmvattenberedaren är fylld, och att kallvattenledningen till varmvattenberedaren fungerar. Kontrollera att alla anslutningar och ledningar sluter tätt. Den information, som är nödvändig för underhållet, finns respektive i bruksanvisningen till instrumentpanelen eller pannan. Anläggningen ska sättas i drift första gången av installatören eller av fackkunnig person, som han har anvisat, medan användaren/den driftsansvariga är närvarande. 8

Kontrollera att alla anslutningar och ledningar sluter tätt.

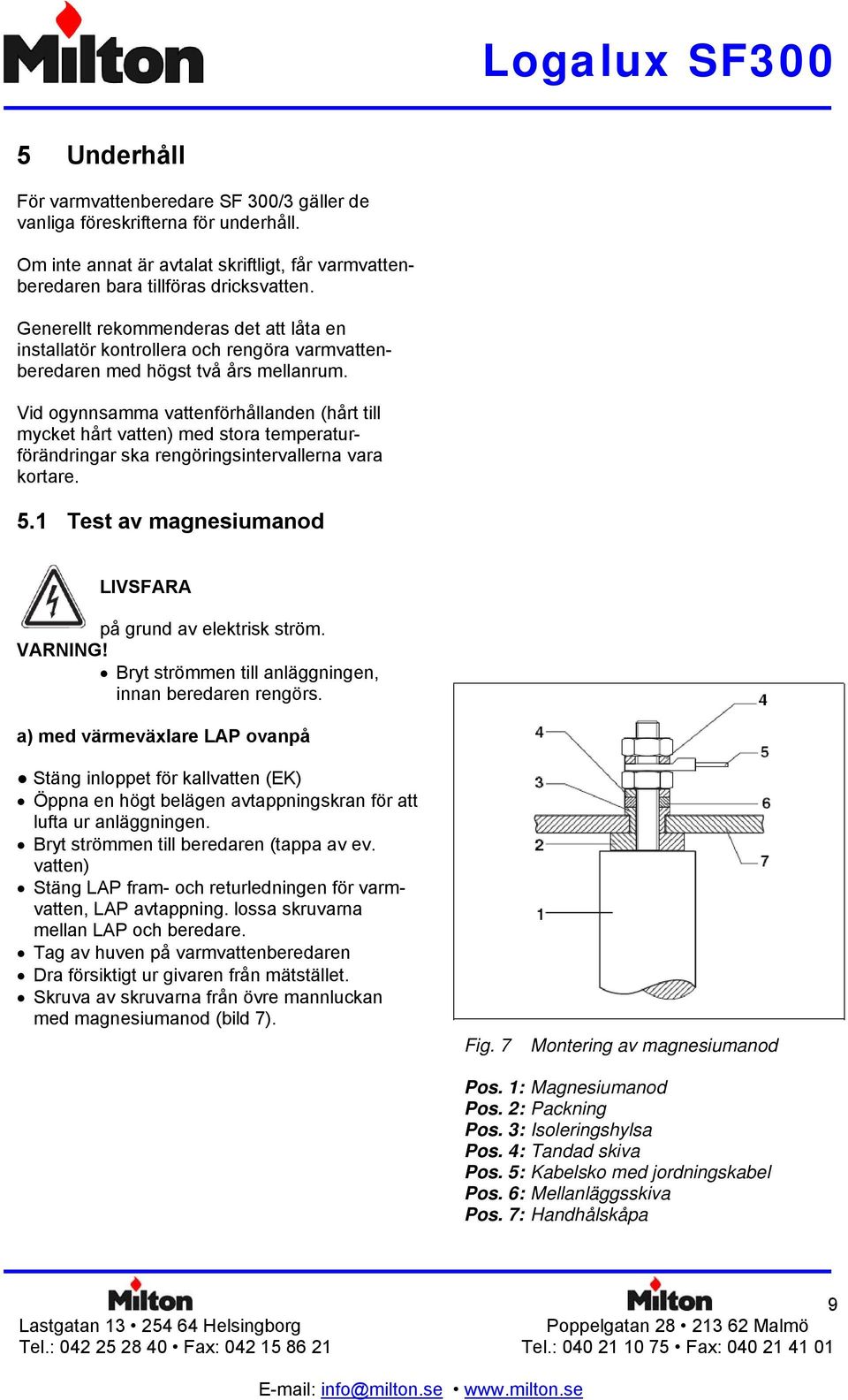

9 5 Underhåll För varmvattenberedare SF 300/3 gäller de vanliga föreskrifterna för underhåll. Om inte annat är avtalat skriftligt, får varmvattenberedaren bara tillföras dricksvatten. Generellt rekommenderas det att låta en installatör kontrollera och rengöra varmvattenberedaren med högst två års mellanrum. Vid ogynnsamma vattenförhållanden (hårt till mycket hårt vatten) med stora temperaturförändringar ska rengöringsintervallerna vara kortare. 5.1 Test av magnesiumanod LIVSFARA på grund av elektrisk ström. VARNING! Bryt strömmen till anläggningen, innan beredaren rengörs. a) med värmeväxlare LAP ovanpå Stäng inloppet för kallvatten (EK) Öppna en högt belägen avtappningskran för att lufta ur anläggningen. Bryt strömmen till beredaren (tappa av ev. vatten) Stäng LAP fram- och returledningen för varmvatten, LAP avtappning. lossa skruvarna mellan LAP och beredare. Tag av huven på varmvattenberedaren Dra försiktigt ur givaren från mätstället. Skruva av skruvarna från övre mannluckan med magnesiumanod (bild 7). Fig. 7 Montering av magnesiumanod Pos. 1: Magnesiumanod Pos. 2: Packning Pos. 3: Isoleringshylsa Pos. 4: Tandad skiva Pos. 5: Kabelsko med jordningskabel Pos. 6: Mellanläggsskiva Pos. 7: Handhålskåpa 9

Vid ogynnsamma vattenförhållanden (hårt till mycket hårt vatten) med stora temperaturförändringar ska rengöringsintervallerna vara kortare. 5.

10 ANVISNING TILL ANVÄNDAREN Undvik, att magnesiumstavens ovansida kommer i kontakt med olja eller fett. Var noga med renligheten. Kontrollera magnesiumanodens nedbrytning Vid en nedbrytning på ca mm Ø rekommenderas utbyte (hänvisning: Se Utbyte av magnesiumanod ). Rengör beredaren som beskrivits i kapitel 5.2 Rengöring och sätt samman beredare och värmeväxlare i motsatt följd. b) med värmeväxlare vid sidan om LSP Stäng inloppet för kallvatten (EK) Stäng spärrarna för varm- och kallvattenanslutningarna på LSP Öppna en högt belägen avtappningskran för att lufta ur anläggningen. Bryt strömmen till beredaren (tappa av ev. vatten) Tag av huven på varmvattenberedaren Dra försiktigt ur givaren från mätstället. Skruva av skruvarna på från övre mannluckan med magnesiumanod (bild 7, sidan 9). ANVISNING TILL ANVÄNDAREN Undvik, att magnesiumstavens ovansida kommer i kontakt med olja eller fett. Var noga med renligheten. Kontrollera magnesiumanodens nedbrytning Vid en nedbrytning på ca mm Ø rekommenderas utbyte (hänvisning: Se Utbyte av magnesiumanod ). Rengör beredaren som beskrivits i kapitel 5.2 Rengöring och sätt samman beredare och värmeväxlare i motsatt följd. Fig. 10 Montering av magnesiumanod Pos. 1: Magnesiumanod Pos. 2: Packning Pos. 3: Isoleringshylsa Pos. 4: Tandad skiva Pos. 5: Kabelsko med jordningskabel Pos. 6: Mellanläggsskiva Pos. 7: Handhålskåpa 10

2 Rengöring och sätt samman beredare och värmeväxlare i motsatt följd.

11 5.2 Rengöring Skruva av täckkåpan (bild 8, pos 3) framför mannluckan, ta av isoleringen (bild 8, pos 2). Skruva av främre mannluckan (bild 8, pos 1), ta av mannluckan (bild 8, pos 5). Testa och rengör beredarens insida. SKADOR PÅ BEREDAREN Använd inte hårda rengöringsverktyg med vassa kanter för rengöring på varmvattenberedarens insida. 5.3 Idrifttagning efter rengöring Sätt ny packning vid magnesiumanoden (bild 7, sid 9) Sätt på den övre resp.den främre inspektionsluckan med packning igen. Byta eventuellt ut packningen! Skruva på alla skruvarna handfast, och efterspänn dem därefter en trekvarts varv med en skruvmejsel (^= det rekommenderade fastspänningsmomentet på 40 Nm med en momentnyckel). Kontrollera att mannluckan och magnesiumanoden sluter tätt. Lägg isoleringsskivan på inspektionsluckan. Lägg på beredaretoppen Kontrollera att alla skruvförbindelser sluter tätt. Starta anläggningen igen. 11

3 Idrifttagning efter rengöring Sätt ny packning vid magnesiumanoden (bild 7, sid 9) Sätt på den övre resp.den främre inspektionsluckan med packning igen. Byta eventuellt ut packningen!

12 Installatör: MILTON SVERIGE AB SE Helsingborg 12
