SAVE VTC 700. Ventilationsaggregat med värmeåtervinningsfunktion

Transkript

1 Ventilationsaggregat med värmeåtervinningsfunktion SE V.A001

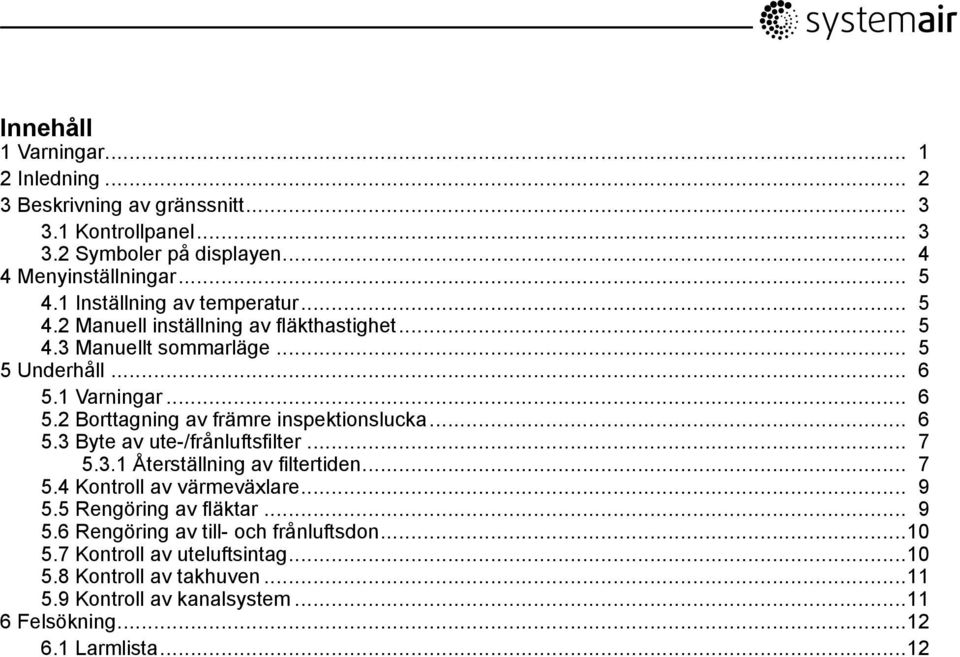

2 Innehåll 1 Varningar Inledning Beskrivning av gränssnitt Kontrollpanel Symboler på displayen Menyinställningar Inställning av temperatur Manuell inställning av fläkthastighet Manuellt sommarläge Underhåll Varningar Borttagning av främre inspektionslucka Byte av ute-/frånluftsfilter Återställning av filtertiden Kontroll av värmeväxlare Rengöring av fläktar Rengöring av till- och frånluftsdon Kontroll av uteluftsintag Kontroll av takhuven Kontroll av kanalsystem Felsökning Larmlista...12

3 1 Varningar Nedanstående varningar förekommer i olika avsnitt i dokumentet. Fara Säkerställ att spänningsmatningen är bruten före underhållsarbete och elarbete. Arbete med elektriska anslutningar och underhåll får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter. Varning Systemet bör ständigt vara i gång och får bara stoppas vid underhåll/service. Aggregatet och hela ventilationssystemet ska installeras av behörig personal och i enlighet med gällande krav och föreskrifter. Se upp för vassa kanter vid installation och underhåll. Använd skyddshandskar. Risken för skador kvarstår efter att den fasta installationen har kopplats bort från aggregatet, i och med att aggregatets roterande delar inte stannar helt på en gång. Kontrollera att alla filter är monterade innan du startar aggregatet. Denna produkt är inte avsedd att användas av barn eller personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om inte anvisningar angående produktens användning har getts av person med ansvar för deras säkerhet eller att denna person övervakar handhavandet. Barn ska hållas under uppsikt så att de inte kan leka med produkten. Aktas Anslut inte torktumlare till ventilationssystemet. Kanalanslutningar/kanaländar ska vara täckta vid förvaring och installation Systemair AB

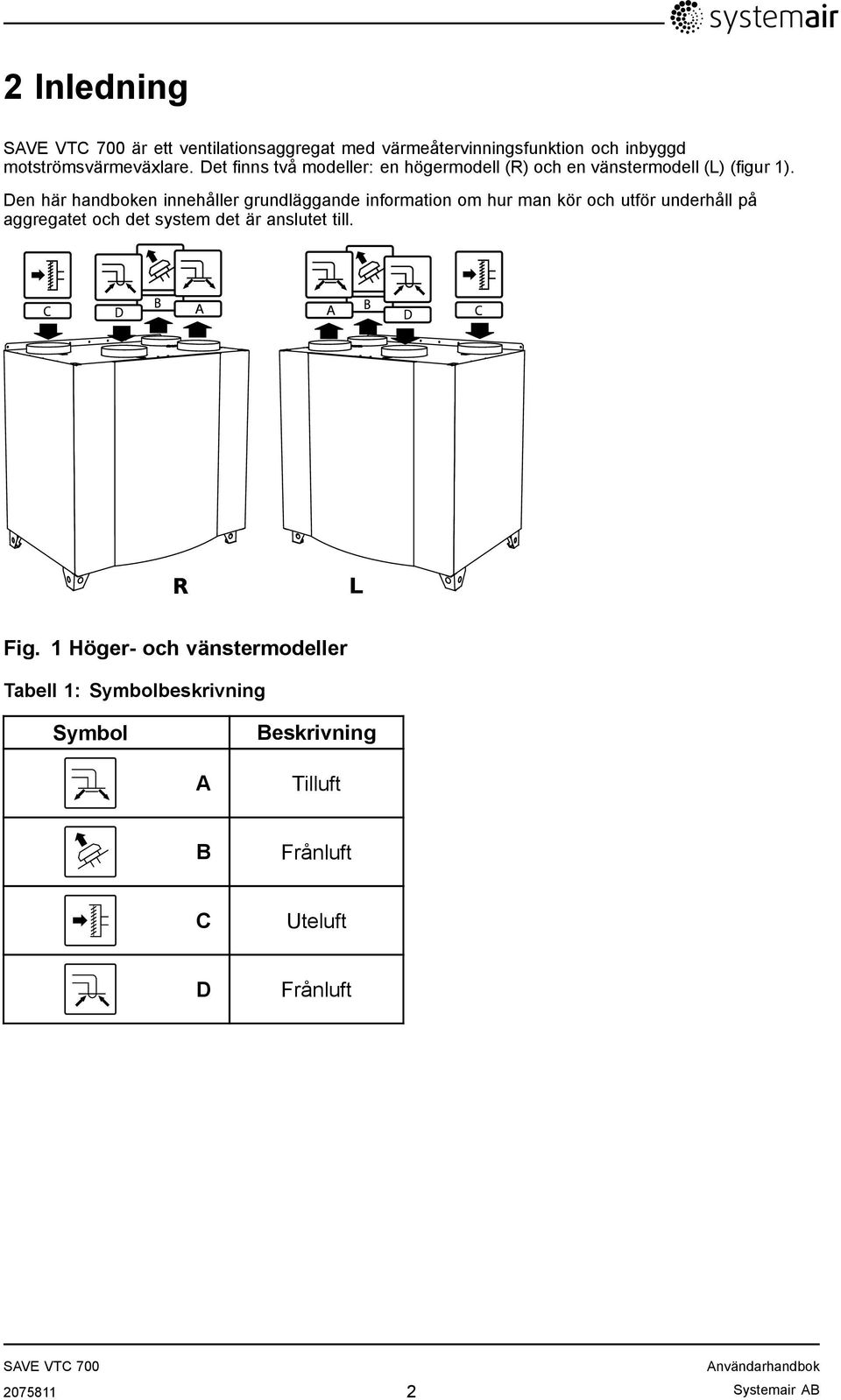

4 A A 2 Inledning är ett ventilationsaggregat med värmeåtervinningsfunktion och inbyggd motströmsvärmeväxlare. Det finns två modeller: en högermodell (R) och en vänstermodell (L) (figur 1). Den här handboken innehåller grundläggande information om hur man kör och utför underhåll på aggregatet och det system det är anslutet till. C D B B D C R L Fig. 1 Höger- och vänstermodeller Tabell 1: Symbolbeskrivning Symbol Beskrivning A Tilluft B Frånluft C Uteluft D Frånluft Systemair AB

5 3 Beskrivning av gränssnitt 3.1 Kontrollpanel Kontrollpanelen levereras tillsammans med enheten och ska anslutas till den modulära kontakten ovanpå VTC 700. Illustrationen nedan visar kontrollpanelen tillsammans med en kortfattad beskrivning (figur 2). Fig. 2 Kontrollpanel Position Beskrivning Förklaring 1 Display Visar symboler, menyer och inställningar. 2 Inställningsvred Bläddra i menyer eller ändra inställningar och värden genom att vrida vredet åt vänster eller höger. 3 Bekräftelseknapp Bekräfta menyval eller inställningar genom att trycka på den här knappen. 4 Bakåtknapp Stega bakåt i menynivåer genom att trycka på den här knappen Systemair AB

6 3.2 Symboler på displayen Symbol Beskrivning Förklaring Fläkthastighet Illustrerar inställd fläkthastighet. Du kan ställa in tre olika fläkthastigheter, min, nom och max, manuellt genom att vrida inställningsvredet och sedan bekräfta med bekräftelseknappen. A B C Temp Service Låg ventilation (A): Kan användas när byggnaden ska stå tom en längre tid. Nominell ventilation (B): Ger tillräcklig luftväxling under normala förhållanden. Hög ventilation (C): Används för att öka luftflödet vid behov. Illustrerar inställd börtemperatur. Det finns fem olika nivåer för temperaturen (illustreras av en helt tom till en helt fylld symbol) som du kan ändra manuellt genom att vrida inställningsvredet. Bekräfta inställningen med bekräftelseknappen (kapitel 4.1 och kapitel 4.3). Öppna servicemenyn genom att trycka på bekräftelseknappen. Larm Öppna larmlistan genom att trycka på bekräftelseknappen Systemair AB

7 4 Menyinställningar 4.1 Inställning av temperatur Tilluftstemperaturen kan ställas in manuellt i fem lägen i huvudmenyn, genom att välja temperatursymbolen (figur 3). Om elektriskt eller vattenvärmebatteri är installerat är temperaturerna 12,0, 14,5, 17,0, 19,5 respektive 22,0 C. Standardinställningen är 12,0 C. Om aggregatet används utan eftervärmningsbatteri installerat är temperaturerna 15,0, 16,0, 17,0, 18,0 respektive 19,0 C. Standardinställningen är 15,0 C. Ju högre inställd temperatur, desto mer fylls temperatursymbolen. Fig. 3 Temperatursymbol 4.2 Manuell inställning av fläkthastighet Du kan när som helst ställa in fläkthastigheten manuellt i huvudmenyn. Genom att välja fläktsymbolen (figur 4) och sedan bekräfta kan du öka eller minska fläkthastigheten till någon av de tre nivåerna Låg, Nom eller Hög. När du gör detta, åsidosätts det programmerade veckoschemat för aggregatet. Ändringen gäller ända till slutet av den pågående tidsperioden i veckoprogrammet. Fig. 4 Fläkthastighetssymbol 4.3 Manuellt sommarläge Det manuella sommarläget för VTC 700 aktiveras om du väljer en temperatur lägre än 12 C (temperatursymbolen på huvudmenyn är då helt tom, figur 5). Det innebär att bypass-spjället öppnas. Om återuppvärmningsbatteriet är aktivt stängs det av när det manuella sommarläget aktiveras. Det manuella sommarläget avbryts automatiskt efter två minuter om tilluftstemperaturen är 5 C eller lägre. Om ett vattenvärmebatteri är installerat och aktivt avbryts det manuella sommarläget om utelufts- eller tilluftstemperaturen är 5 C eller lägre. Fig. 5 Symbol för manuellt sommarläge Systemair AB

8 5 Underhåll Underhåll på bör normalt utföras 3 4 gånger per år. Utöver den vanliga rengöringen bör nedanstående beaktas. 5.1 Varningar Fara Säkerställ att spänningsmatningen är bruten innan underhålls- eller elarbete utförs! Elektriskt underhållsarbete får endast utföras av behörig personal och i enlighet med gällande krav och föreskrifter. Varning Systemet bör ständigt vara i gång och får bara stoppas vid underhåll/service. Se upp för vassa kanter vid underhåll. Använd skyddshandskar. Kontrollera att alla filter är monterade innan du startar aggregatet. 5.2 Borttagning av främre inspektionslucka Ta av frontluckan med hjälp av en 8 mm insexnyckel. Fäll luckan bakåt och lyft av den. Fig. 6 Öppning av frontluckan Systemair AB

9 5.3 Byte av ute-/frånluftsfilter Filtren går inte att rengöra och måste bytas ut vid behov. Det görs vanligtvis 1 2 gånger per år, beroende på hur förorenad luften är på installationsplatsen. När det är dags för filterbyte visas ett larm på kontrollpanelens display. Följ då anvisningarna nedan. 1. Byt filtren som visas i illustrationen nedan (figur 7). 2. Återställ filtertiden enligt beskrivningen nedan (kapitel 5.3.1). Beroende på filtrens skick kan du behöva ändra drifttiden för dem. Fig. 7 Filterbyte Återställning av filtertiden 1 Gå till servicemenyn med hjälp av inställningsvredet. 2 Servicenivån når du genom att ange lösenordet. Du tar fram respektive siffra med hjälp av inställningsvredet och bekräftar sedan varje siffra med bekräftelseknappen. Lösenord Gå till Filterperiod och bekräfta. Service Ändra lösenord Filterperiod Datum/tid Systemair AB

10 4 Välj Återställ: ja med hjälp av inställningsvredet och bekräfta. Ändra vid behov Tid för byte 9 mån. till en annan tid med hjälp av inställningsvredet och bekräfta. Stega bakåt genom att trycka på bakåtknappen tills du kommer till huvudmenyn. Filterperiod Återställ: nej Tid för byte 9 mån Systemair AB

11 5.4 Kontroll av värmeväxlare Även om du utför det nödvändiga underhållsarbete som beskrivs i kapitel 5.3 kommer det att samlas damm i värmeväxlarblocket. För att aggregatets höga prestanda ska bibehållas är det därför mycket viktigt att ta ut värmeväxlarblocket och rengöra det med jämna mellanrum, som visas nedan (figur 8). Värmeväxlaren ska rengöras vid behov, dock helst minst en gång om året. 2 1 Fig. 8 Borttagning och rengöring av värmeväxlaren 5.5 Rengöring av fläktar Även om du utför allt nödvändigt underhållsarbete, som att byta filter, kan damm och fett långsamt ansamlas i fläktarna. Det leder till att aggregatets prestanda försämras. Du kan rengöra fläktarna enligt anvisningarna nedan. 1 Koppla bort aggregatet från elnätet genom att dra ut kontakten. 2 Lossa 4 skruvar för att öppna sidopanelen Systemair AB

12 3 Koppla från snabbkopplingarna. 4 Lossa fläktfästet och dra ut fläkten försiktigt. 5 Rengör fläkten med en mjuk borste eller trasa. Använd inte vatten. Lacknafta kan användas för att avlägsna ansamlingar som annars är svåra att få bort. Låt fläkten torka ordentligt innan du sätter tillbaka den. 5.6 Rengöring av till- och frånluftsdon Systemet förser bostaden med frisk luft och leder bort den använda inneluften via kanalsystemet, till- och frånluftsdon. Till- och frånluftsdonen är monterade i taket eller i väggarna i sovrum, i vardagsrum, i badoch toalettrum etc. Ta bort till- och frånluftsdonen (figur 9) och tvätta dem med varmt såpvatten (de behöver inte bytas ut). Till- och frånluftsdonen kan rengöras efter behov. Fig. 9 Borttagning av till- och frånluftsdon 5.7 Kontroll av uteluftsintag Löv och föroreningar kan täppa till luftintagets galler (figur 10), så att aggregatets kapacitet minskar. Kontrollera luftintagets galler och rengör det vid behov. Detta bör göras minst två gånger om året Systemair AB

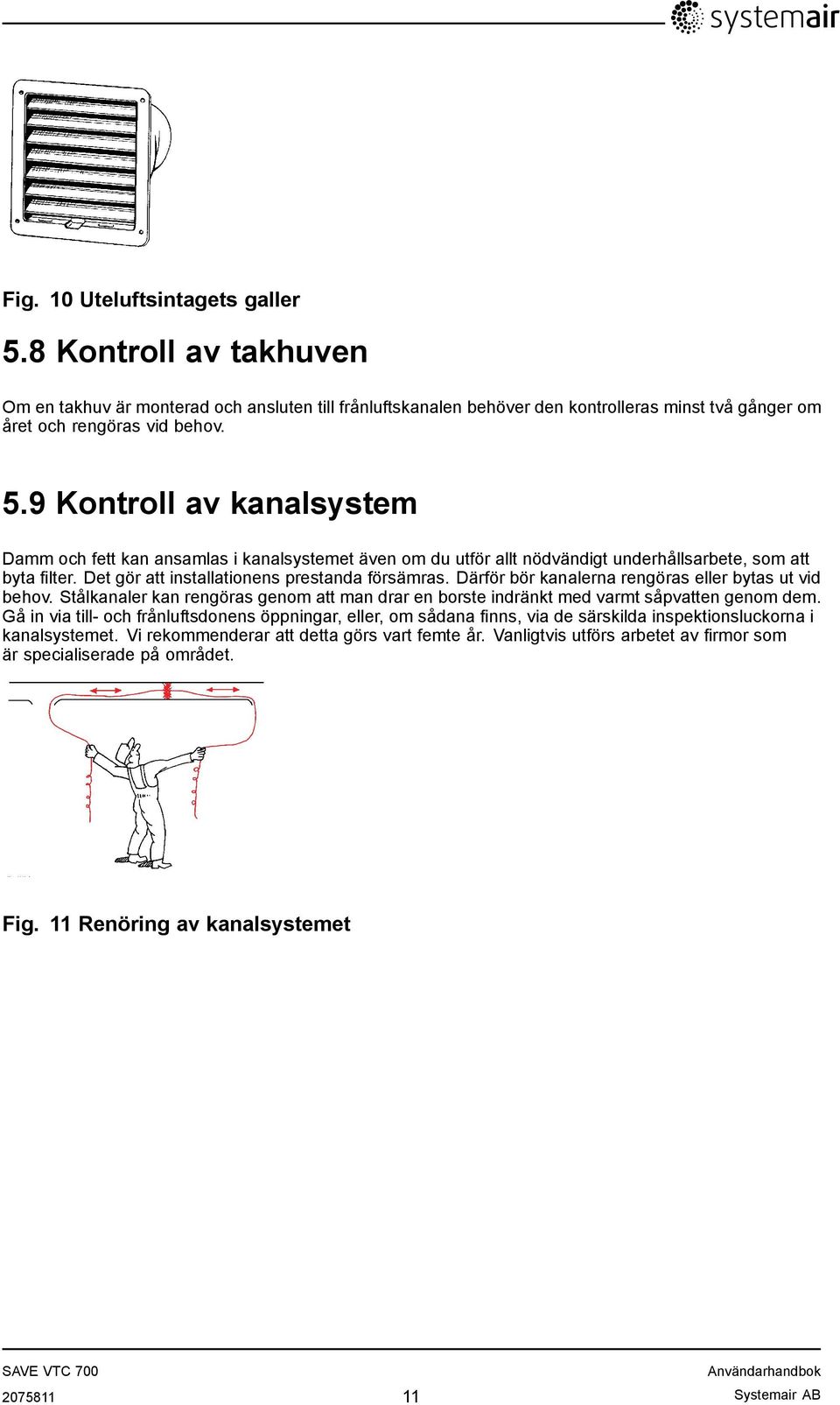

13 Fig. 10 Uteluftsintagets galler 5.8 Kontroll av takhuven Om en takhuv är monterad och ansluten till frånluftskanalen behöver den kontrolleras minst två gånger om året och rengöras vid behov. 5.9 Kontroll av kanalsystem Damm och fett kan ansamlas i kanalsystemet även om du utför allt nödvändigt underhållsarbete, som att byta filter. Det gör att installationens prestanda försämras. Därför bör kanalerna rengöras eller bytas ut vid behov. Stålkanaler kan rengöras genom att man drar en borste indränkt med varmt såpvatten genom dem. Gå in via till- och frånluftsdonens öppningar, eller, om sådana finns, via de särskilda inspektionsluckorna i kanalsystemet. Vi rekommenderar att detta görs vart femte år. Vanligtvis utförs arbetet av firmor som är specialiserade på området. Fig. 11 Renöring av kanalsystemet Systemair AB

14 6 Felsökning 6.1 Larmlista Fel indikeras med text och en varningstriangel på displayen. Vrid menyinställningsvredet till varningstriangeln och tryck två gången på bekräftelseknappen. Larm Förklaring Åtgärd Fläkt EMT/Frost Indikerar att det är fel på till- eller frånluftsfläkten. Indikerar att överhettningsskyddet har löst ut (om elektriskt eftervärmningsbatteri är installerat), eller att frysvakten har löst ut (om vattenvärmebatteri eller kylbatteri är installerat). Larmet visas på kontrollpanelen. Kontakta montören eller återförsäljaren. När ett larm genereras på grund av att frysvakten har löst ut händer följande: båda fläktarna stannar ute- och avluftsspjällen stängs vattenventilen öppnas helt (signalspänning 10 V går ut till ställdonet). Aggregatet startas om när vattnet når en temperatur som är + 5 K högre än den temperatur som är inställd för frysvakten. Om överhettningsskyddet löser ut visas ett larm på kontrollpanelen. Återställ skyddet genom att trycka på den röda knappen på värmarens framsida. Kontakta montören eller återförsäljaren om problemet kvarstår. DAMP Bypass-spjället fungerar inte korrekt. Larmet visas på kontrollpanelen. Pb-fel Temp Fel i anslutning till reläkortet för det elektriska återuppvärmningsbatteriet (om sådant är installerat och aktiverat). En eller flera av temperaturgivarna fungerar inte korrekt. Aggregatet kan inte använda bypass-spjället vid avfrostning, vilket innebär att avfrostningsprocessen kommer att avbrytas om eftervärmningsbatteri är installerat och aktivt. Kontakta montören eller återförsäljaren. Larmet visas på kontrollpanelen. Värmaren aktiveras inte. Kontakta montören eller återförsäljaren. Larmet visas på kontrollpanelen. Kontakta montören eller återförsäljaren. Filter Dags att byta filter. Larmet visas på kontrollpanelen. Byt filter enligt instruktionerna (kapitel 5.3 och kapitel 5.3.1) Systemair AB

15 Systemair AB

16 lastpage Systemair AB förbehåller sig rätten att utan föregående meddelande vidta ändringar och förbättringar av innehållet i denna handbok. Systemair AB Industrivägen Skinnskatteberg Tel Fax
