1 Kompaktaggregat Dokument översatt från engelska SE A002

2

3 1 Driftsättningsanvisningar Allmänt Systemairs aggregat funktionstestas på fabrik innan leverans. Automatiken är fabriksinställd och ett dokument (Test och kontrolldokument) medföljer aggregatet vid leverans (tillverkaren har en kopia på detta dokument). Dokumentet visar inställningarna. Tillverkaren utför en omfattande inspektion av aggregatet innan leverans. Aggregatet ska kontrolleras av elektriker innan användning. Anteckna alla ändringar av inställningar i igångkörningsprotokollet. Fig. 1 Regulator Innan start av aggregatet Aggregaten levereras i sektioner, med snabbkopplingar för styr- och motorkablar mellan varje sektion. Kontrollera att anslutningarna sitter som de ska. kan vara utrustad med olika tillbehör, till exempel med vattenvärmare eller elvärmeslinga. Anslut styrenheten med kablar dragna från aggregatet. Kontrollera att kablarna ansluts enligt kopplingsschemat. Aggregaten har en huvudströmbrytare, som också är den punkt där en elektriker ansluter aggregatet till elnätet. Kontrollera spänningen mät mellan alla faser och mellan alla faser och jord. Elektriska värmebatterier har separat strömförsörjning. Kontrollera också alla faser. Tilluftsgivare är monterad i kanalen. Kontrollera att givaren inte är skadad och att den är på tillräckligt avstånd från värmeslingan. Frysvakten ska anslutas så att den har god kontakt runt returvattenledningen (använd kontaktpasta för att få bästa möjliga kontakt). Placera frysvakten så nära slingan som möjligt. Kontrollpanel med bildskärm medföljer aggregatet vid leverans (placerad i elskåpet). Anslut denna till busskabeln. Slå till huvudströmbrytaren och säkringarna i elskåpet. Vänta några minuter medan kontrollpanelen laddar alla n. Eventuella felmeddelanden visas på bildskärmen. Nu är aggregatet färdigt för start Systemair AB

4 2 Driftsättningsprotokoll Företag Ansvarig: Kund Datum Installation Objekt/enhet Artikelnummer Installationsadress Modell Serienummer Klockslag och datum inställda: Veckoprogram inställt: Externa anslutningar (givare, spjäll, externt larm etc.) utförda: Funktion Temp. ( C) Reglerfunktion temp. Tilluft Frånluft Rum Tilluft Frånluft Rum Kompensering för utetemperatur (tilluft) Utekompenserad tilluftstemp. Utetemperatur, växling mellan tilluft och frånluft Utetemperatur, beräknad växling mellan tilluft och frånluft Bör 21,0 C C Utekompenserad tilluftstemp. Utetemperatur, växling mellan tilluft och frånluft Utetemperatur, beräknad växling mellan tilluft och frånluft Brytpunkt 1, 2 och 3-20,0 / 25,0-15,0 / 24,0-10,0 / 23,0 / / / Brytpunkt 4, 5 och 6-5,0 / 23,0 0,0 / 22,0 5,0 / 20,0 / / / Brytpunkt 7 och 8 10,0 / 18,0 15,0 / 18,0 / / Lågt bör, tilluft 14,0 C C Högt bör, tilluft 30,0 C C Temperatur för växling mellan tillufts- och kaskadreglering 13,0 C C Systemair AB

5 Funktion Luftflöde Fläktstyrning Luftflöde (m 3 /h) Luftflöde (m 3 /h) Tryck (Pa) Tryck (Pa) Normalt bör 1 Tilluftsfläkt Frånluftsfläkt Tilluftsfläkt Frånluftsfläkt Bör minskat 1 Tilluftsfläkt Frånluftsfläkt Tilluftsfläkt Frånluftsfläkt Utetemperaturkompensering Nedre -22 C -500 m 3 /h Nedre C m 3 /h Övre börsgräns 3 C 0 m 3 /h Övre börsgräns C m 3 /h 1. Luftflöde och tryck är enligt beräkningarna i den tekniska beskrivningen Inställning av veckoprogram Tider för normal respektive reducerad fläkthastighet är fabriksinställda enligt nedan. Period 1. 07:00 till 16:00 måndag till fredag, normal fläkthastighet. 00:00 till 00:00 lördag och söndag samt helgdag. Period 2. 00:00 till 00:00 måndag till söndag samt helgdagar. 00:00 till 00:00 avstängd period. OBS! Normal fläkthastighet har prioritet framför reducerad fläkthastighet. Veckodag Period Normal fläkthastighet Reducerad fläkthastighet Måndag 1 : : : : Tisdag 1 : : : : Onsdag 1 : : : : Torsdag 1 : : : : Fredag 1 : : : : Lördag 1 : : : : Söndag 1 : : : : Helgdag (månad.dag) Helgdag (månad.dag) Helgdag (månad.dag) Helgdag (månad.dag) Systemair AB

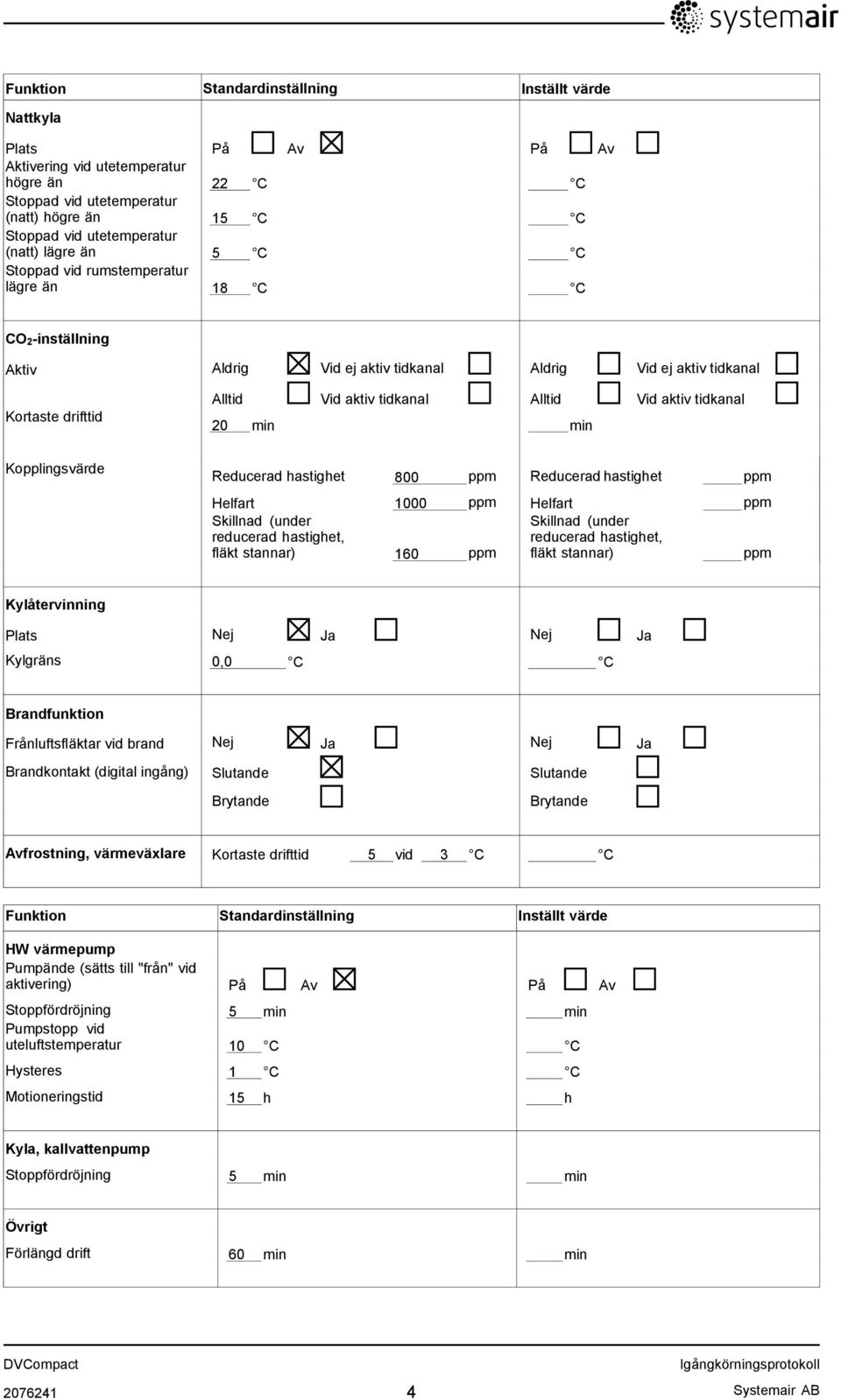

6 Funktion Nattkyla Plats På Av På Av Aktivering vid utetemperatur högre än 22 C C Stoppad vid utetemperatur (natt) högre än 15 C C Stoppad vid utetemperatur (natt) lägre än 5 C C Stoppad vid rumstemperatur lägre än 18 C C CO 2-inställning Aktiv Aldrig Vid ej aktiv tidkanal Aldrig Vid ej aktiv tidkanal Kortaste drifttid Alltid Vid aktiv tidkanal Alltid Vid aktiv tidkanal 20 min min Kopplings Reducerad hastighet 800 ppm Reducerad hastighet ppm Helfart 1000 ppm Helfart ppm Skillnad (under reducerad hastighet, fläkt stannar) 160 ppm Skillnad (under reducerad hastighet, fläkt stannar) ppm Kylåtervinning Plats Nej Ja Nej Ja Kylgräns 0,0 C C Brandfunktion Frånluftsfläktar vid brand Nej Ja Nej Ja Brandkontakt (digital ingång) Slutande Slutande Brytande Brytande Avfrostning, värmeväxlare Kortaste drifttid 5 vid 3 C C Funktion HW värmepump Pumpände (sätts till "från" vid aktivering) På Av På Av Stoppfördröjning 5 min min Pumpstopp vid uteluftstemperatur 10 C C Hysteres 1 C C Motioneringstid 15 h h Kyla, kallvattenpump Stoppfördröjning 5 min min Övrigt Förlängd drift 60 min min Systemair AB

7 1. Funktionsfel, tilluftsfläkt 10. Brandlarm Klass A Klass A Fördröjning 120 s Fördröjning 0 s 2. Felfunktion, tilluftsfläkt 11. Extern brytare Klass A Klass C Fördröjning 120 s Fördröjning 0 s 3. Funktionsfel, P1-värme, HW-pump (HW-enheter) 12. Externt larm Klass Inaktiv Klass B Fördröjning 5 s Fördröjning 0 s 4. Funktionsfel, P1-kyla 13. Tilluftsfel (Kallvattenpump) Klass Inaktiv Klass B Fördröjning 5 s Fördröjning 30 min Största differens mellan bör och tilluft 10 C 5. Funktionsfel, P1-värmeväxlare 14. Reglerfel fukt Fördröjning 20 s Fördröjning 0 s 6. Filtervakt 15. Hög tilluftstemperatur Klass B Klass B Fördröjning 180 s Fördröjning 300 s Hög tillluftstemperatur 35 C 7. Tryckgivare 16. Låg tilluftstemperatur Klass Inaktiv Klass A Fördröjning 5 s Fördröjning 300 s Låg tilluftstemperatur 35 C 8. Extern frysvakt 17. Tilluftsfläkt, övre gräns 9. Avfrostning, tryckvakt 18. Tilluftsfläkt, nedre gräns Systemair AB

8 19. Hög rumstemperatur 21. Hög frånluftstemperatur Hög rumstemperatur 30 C Hög frånluftstemperatur 30 C 20. Låg rumstemperatur 22. Låg frånluftstemperatur Låg rumstemperatur 10 C Låg frånluftstemperatur 10 C 23. Överhettning, elvärmare 32. Frånluftsfläkt, regleringsfel (Av på HW-enheter) Klass A Klass B Fördröjning 0 s Fördröjning 15 min Enhet stoppad vid larm: Ja Enhet stoppad vid larm: Ja Största skillnad mellan bör- och är 200 Pa 24. Frysskydd 33. Tilluftsfläkt, extern drift Fördröjning 0 s Fördröjning 1200 s 25. Låg temperatur, frysskydd 34. Frånluftsfläkt, extern drift (HW-enheter) Klass A Klass Inaktiv Enhet stoppad vid larm: Ja Enhet stoppad vid larm: Nej Frysgräns 2 C 26. Låg verkningsgrad 35. Ventilation i manuellt läge Låg verkningsgrad 50 % 27. Givarfel 36. Tilluftsreglering i manuellt läge Klass B Klass Inaktiv Fördröjning 5 s Fördröjning 0 s 28. Analog avfrostning 37. Tilluftsfläkt i manuellt läge Systemair AB

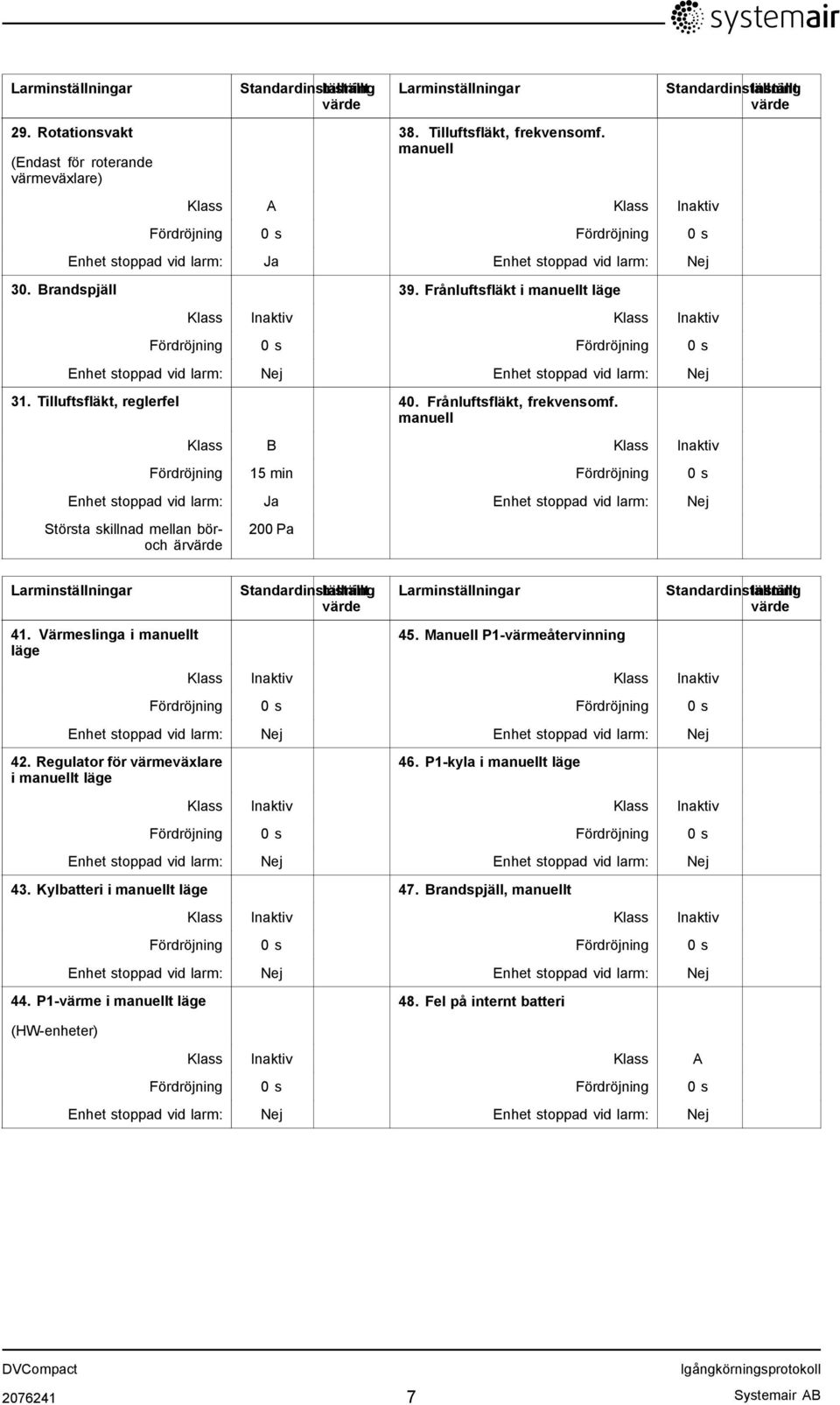

9 29. Rotationsvakt (Endast för roterande värmeväxlare) 38. Tilluftsfläkt, frekvensomf. manuell Klass A Klass Inaktiv Enhet stoppad vid larm: Ja Enhet stoppad vid larm: Nej 30. Brandspjäll 39. Frånluftsfläkt i manuellt läge 31. Tilluftsfläkt, reglerfel 40. Frånluftsfläkt, frekvensomf. manuell Klass B Klass Inaktiv Fördröjning 15 min Fördröjning 0 s Enhet stoppad vid larm: Ja Enhet stoppad vid larm: Nej Största skillnad mellan böroch är 200 Pa 41. Värmeslinga i manuellt läge 45. Manuell P1-värmeåtervinning 42. Regulator för värmeväxlare i manuellt läge 46. P1-kyla i manuellt läge 43. Kylbatteri i manuellt läge 47. Brandspjäll, manuellt 44. P1-värme i manuellt läge (HW-enheter) 48. Fel på internt batteri Klass Inaktiv Klass A Systemair AB

10 lastpage Systemair AB förbehåller sig rätten att utan föregående meddelande vidta ändringar och förbättringar av innehållet i denna handbok. Industrivägen Skinnskatteberg Tel Fax
