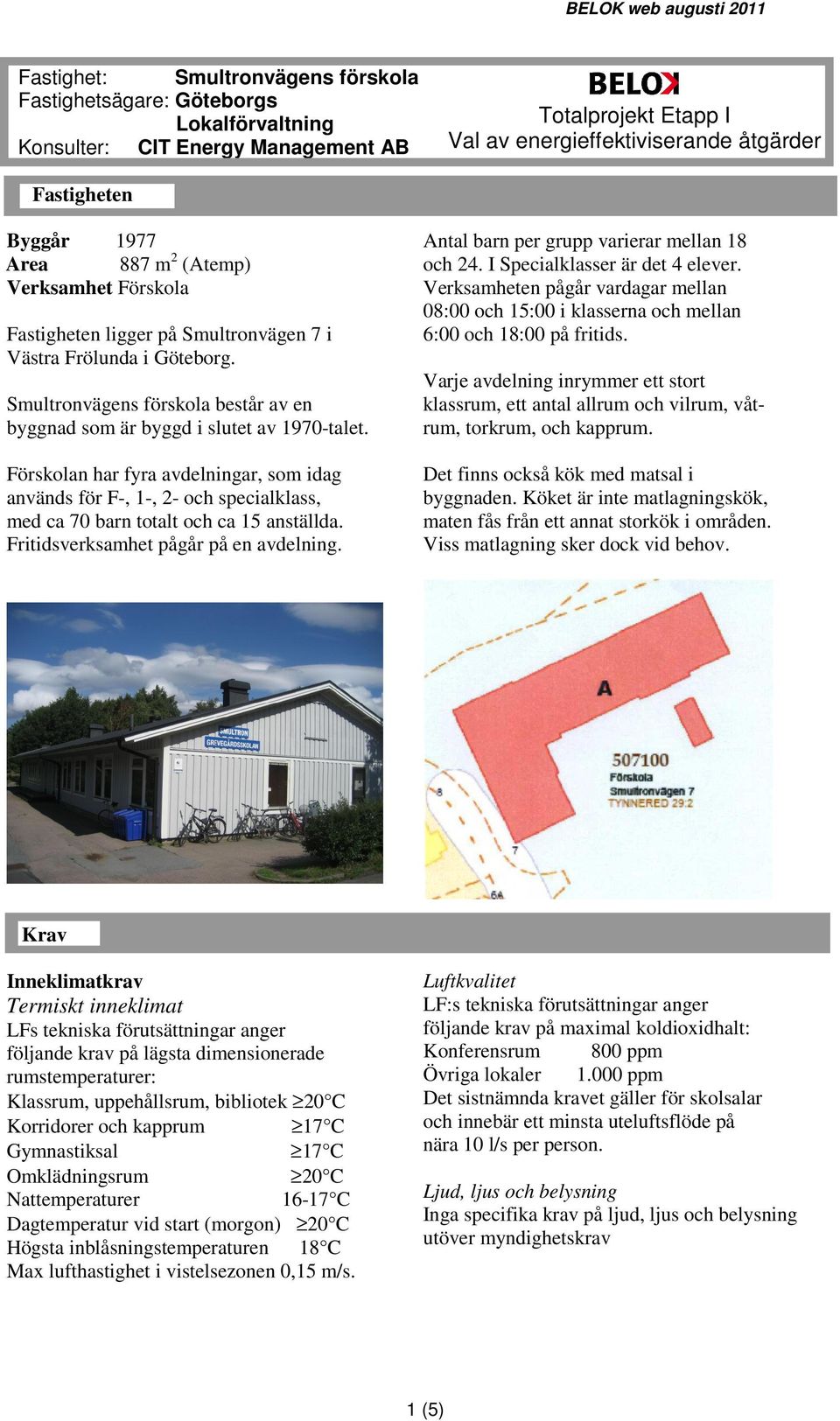

1 BELOK web augusti 2011 Fastighet: Smultronvägens förskola Fastighetsägare: Göteborgs Lokalförvaltning Konsulter: CIT Energy Management AB Totalprojekt Etapp I Val av energieffektiviserande åtgärder Fastigheten Byggår 1977 Area 887 m 2 (Atemp) Verksamhet Förskola Fastigheten ligger på Smultronvägen 7 i Västra Frölunda i Göteborg. Smultronvägens förskola består av en byggnad som är byggd i slutet av 1970-talet. Förskolan har fyra avdelningar, som idag används för F-, 1-, 2- och specialklass, med ca 70 barn totalt och ca 15 anställda. Fritidsverksamhet pågår på en avdelning. Antal barn per grupp varierar mellan 18 och 24. I Specialklasser är det 4 elever. Verksamheten pågår vardagar mellan 08:00 och 15:00 i klasserna och mellan 6:00 och 18:00 på fritids. Varje avdelning inrymmer ett stort klassrum, ett antal allrum och vilrum, våtrum, torkrum, och kapprum. Det finns också kök med matsal i byggnaden. Köket är inte matlagningskök, maten fås från ett annat storkök i områden. Viss matlagning sker dock vid behov. Krav Inneklimatkrav Termiskt inneklimat LFs tekniska förutsättningar anger följande krav på lägsta dimensionerade rumstemperaturer: Klassrum, uppehållsrum, bibliotek 20 C Korridorer och kapprum 17 C Gymnastiksal 17 C Omklädningsrum 20 C Nattemperaturer C Dagtemperatur vid start (morgon) 20 C Högsta inblåsningstemperaturen 18 C Max lufthastighet i vistelsezonen 0,15 m/s. Luftkvalitet LF:s tekniska förutsättningar anger följande krav på maximal koldioxidhalt: Konferensrum 800 ppm Övriga lokaler ppm Det sistnämnda kravet gäller för skolsalar och innebär ett minsta uteluftsflöde på nära 10 l/s per person. Ljud, ljus och belysning Inga specifika krav på ljud, ljus och belysning utöver myndighetskrav 1 (5)

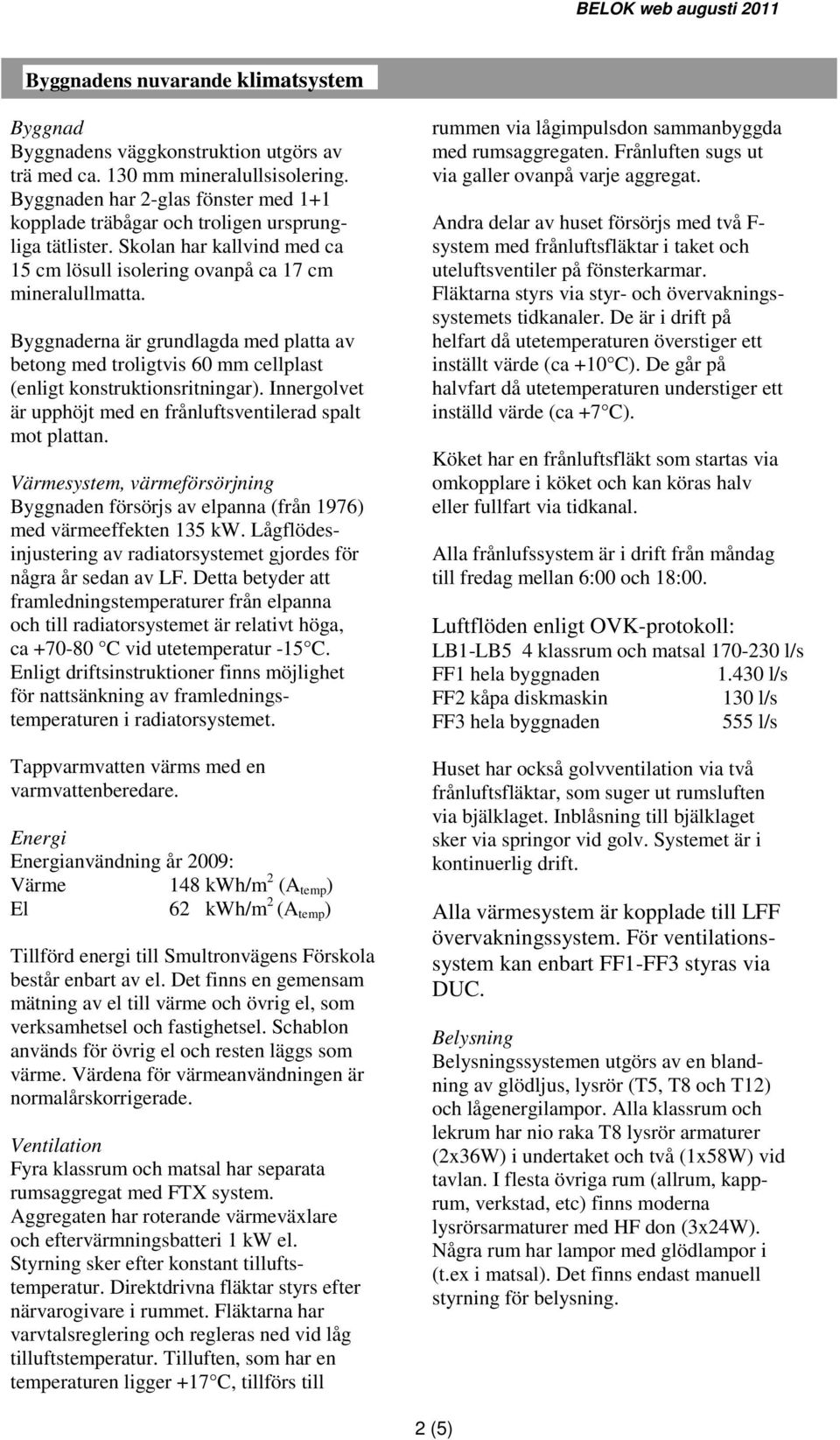

2 BELOK web augusti 2011 Byggnadens nuvarande klimatsystem Byggnad Byggnadens väggkonstruktion utgörs av trä med ca. 130 mm mineralullsisolering. Byggnaden har 2-glas fönster med 1+1 kopplade träbågar och troligen ursprungliga tätlister. Skolan har kallvind med ca 15 cm lösull isolering ovanpå ca 17 cm mineralullmatta. Byggnaderna är grundlagda med platta av betong med troligtvis 60 mm cellplast (enligt konstruktionsritningar). Innergolvet är upphöjt med en frånluftsventilerad spalt mot plattan. Värmesystem, värmeförsörjning Byggnaden försörjs av elpanna (från 1976) med värmeeffekten 135 kw. Lågflödesinjustering av radiatorsystemet gjordes för några år sedan av LF. Detta betyder att framledningstemperaturer från elpanna och till radiatorsystemet är relativt höga, ca C vid utetemperatur -15 C. Enligt driftsinstruktioner finns möjlighet för nattsänkning av framledningstemperaturen i radiatorsystemet. Tappvarmvatten värms med en varmvattenberedare. Energi Energianvändning år 2009: Värme 148 kwh/m 2 (A temp ) El 62 kwh/m 2 (A temp ) Tillförd energi till Smultronvägens Förskola består enbart av el. Det finns en gemensam mätning av el till värme och övrig el, som verksamhetsel och fastighetsel. Schablon används för övrig el och resten läggs som värme. Värdena för värmeanvändningen är normalårskorrigerade. Ventilation Fyra klassrum och matsal har separata rumsaggregat med FTX system. Aggregaten har roterande värmeväxlare och eftervärmningsbatteri 1 kw el. Styrning sker efter konstant tilluftstemperatur. Direktdrivna fläktar styrs efter närvarogivare i rummet. Fläktarna har varvtalsreglering och regleras ned vid låg tilluftstemperatur. Tilluften, som har en temperaturen ligger +17 C, tillförs till rummen via lågimpulsdon sammanbyggda med rumsaggregaten. Frånluften sugs ut via galler ovanpå varje aggregat. Andra delar av huset försörjs med två F- system med frånluftsfläktar i taket och uteluftsventiler på fönsterkarmar. Fläktarna styrs via styr- och övervakningssystemets tidkanaler. De är i drift på helfart då utetemperaturen överstiger ett inställt värde (ca +10 C). De går på halvfart då utetemperaturen understiger ett inställd värde (ca +7 C). Köket har en frånluftsfläkt som startas via omkopplare i köket och kan köras halv eller fullfart via tidkanal. Alla frånlufssystem är i drift från måndag till fredag mellan 6:00 och 18:00. Luftflöden enligt OVK-protokoll: LB1-LB5 4 klassrum och matsal l/s FF1 hela byggnaden l/s FF2 kåpa diskmaskin 130 l/s FF3 hela byggnaden 555 l/s Huset har också golvventilation via två frånluftsfläktar, som suger ut rumsluften via bjälklaget. Inblåsning till bjälklaget sker via springor vid golv. Systemet är i kontinuerlig drift. Alla värmesystem är kopplade till LFF övervakningssystem. För ventilationssystem kan enbart FF1-FF3 styras via DUC. Belysning Belysningssystemen utgörs av en blandning av glödljus, lysrör (T5, T8 och T12) och lågenergilampor. Alla klassrum och lekrum har nio raka T8 lysrör armaturer (2x36W) i undertaket och två (1x58W) vid tavlan. I flesta övriga rum (allrum, kapprum, verkstad, etc) finns moderna lysrörsarmaturer med HF don (3x24W). Några rum har lampor med glödlampor i (t.ex i matsal). Det finns endast manuell styrning för belysning. 2 (5)

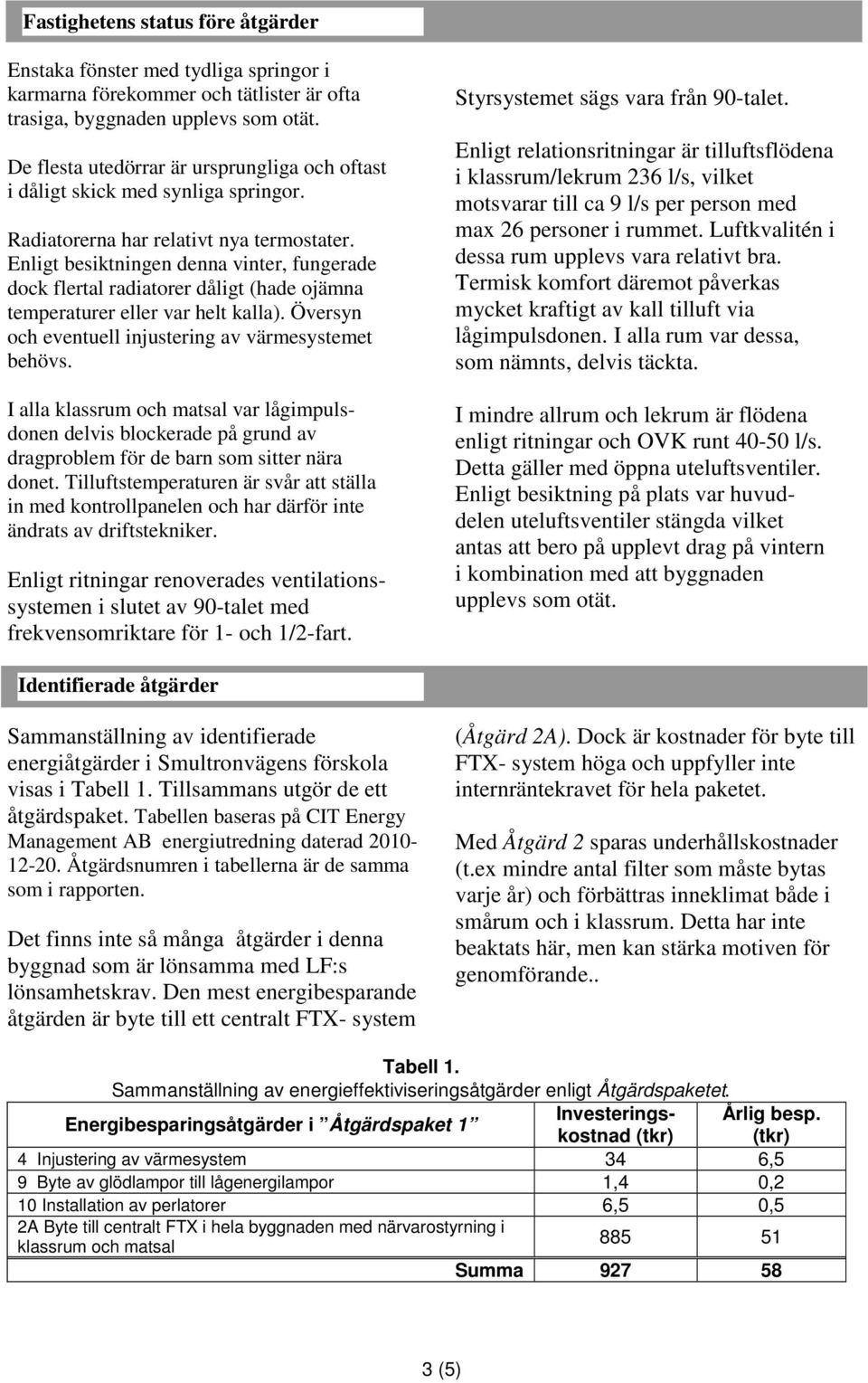

3 Fastighetens status före åtgärder Enstaka fönster med tydliga springor i karmarna förekommer och tätlister är ofta trasiga, byggnaden upplevs som otät. De flesta utedörrar är ursprungliga och oftast i dåligt skick med synliga springor. Radiatorerna har relativt nya termostater. Enligt besiktningen denna vinter, fungerade dock flertal radiatorer dåligt (hade ojämna temperaturer eller var helt kalla). Översyn och eventuell injustering av värmesystemet behövs. I alla klassrum och matsal var lågimpulsdonen delvis blockerade på grund av dragproblem för de barn som sitter nära donet. Tilluftstemperaturen är svår att ställa in med kontrollpanelen och har därför inte ändrats av driftstekniker. Enligt ritningar renoverades ventilationssystemen i slutet av 90-talet med frekvensomriktare för 1- och 1/2-fart. Styrsystemet sägs vara från 90-talet. Enligt relationsritningar är tilluftsflödena i klassrum/lekrum 236 l/s, vilket motsvarar till ca 9 l/s per person med max 26 personer i rummet. Luftkvalitén i dessa rum upplevs vara relativt bra. Termisk komfort däremot påverkas mycket kraftigt av kall tilluft via lågimpulsdonen. I alla rum var dessa, som nämnts, delvis täckta. I mindre allrum och lekrum är flödena enligt ritningar och OVK runt l/s. Detta gäller med öppna uteluftsventiler. Enligt besiktning på plats var huvuddelen uteluftsventiler stängda vilket antas att bero på upplevt drag på vintern i kombination med att byggnaden upplevs som otät. Identifierade åtgärder Sammanställning av identifierade energiåtgärder i Smultronvägens förskola visas i Tabell 1. Tillsammans utgör de ett åtgärdspaket. Tabellen baseras på CIT Energy Management AB energiutredning daterad Åtgärdsnumren i tabellerna är de samma som i rapporten. Det finns inte så många åtgärder i denna byggnad som är lönsamma med LF:s lönsamhetskrav. Den mest energibesparande åtgärden är byte till ett centralt FTX- system (Åtgärd 2A). Dock är kostnader för byte till FTX- system höga och uppfyller inte internräntekravet för hela paketet. Med Åtgärd 2 sparas underhållskostnader (t.ex mindre antal filter som måste bytas varje år) och förbättras inneklimat både i smårum och i klassrum. Detta har inte beaktats här, men kan stärka motiven för genomförande.. Tabell 1. Sammanställning av energieffektiviseringsåtgärder enligt Åtgärdspaketet. Energibesparingsåtgärder i Åtgärdspaket 1 Investeringskostnad (tkr) (tkr) Årlig besp. 4 Injustering av värmesystem 34 6,5 9 Byte av glödlampor till lågenergilampor 1,4 0,2 10 Installation av perlatorer 6,5 0,5 2A Byte till centralt FTX i hela byggnaden med närvarostyrning i klassrum och matsal Summa (5)

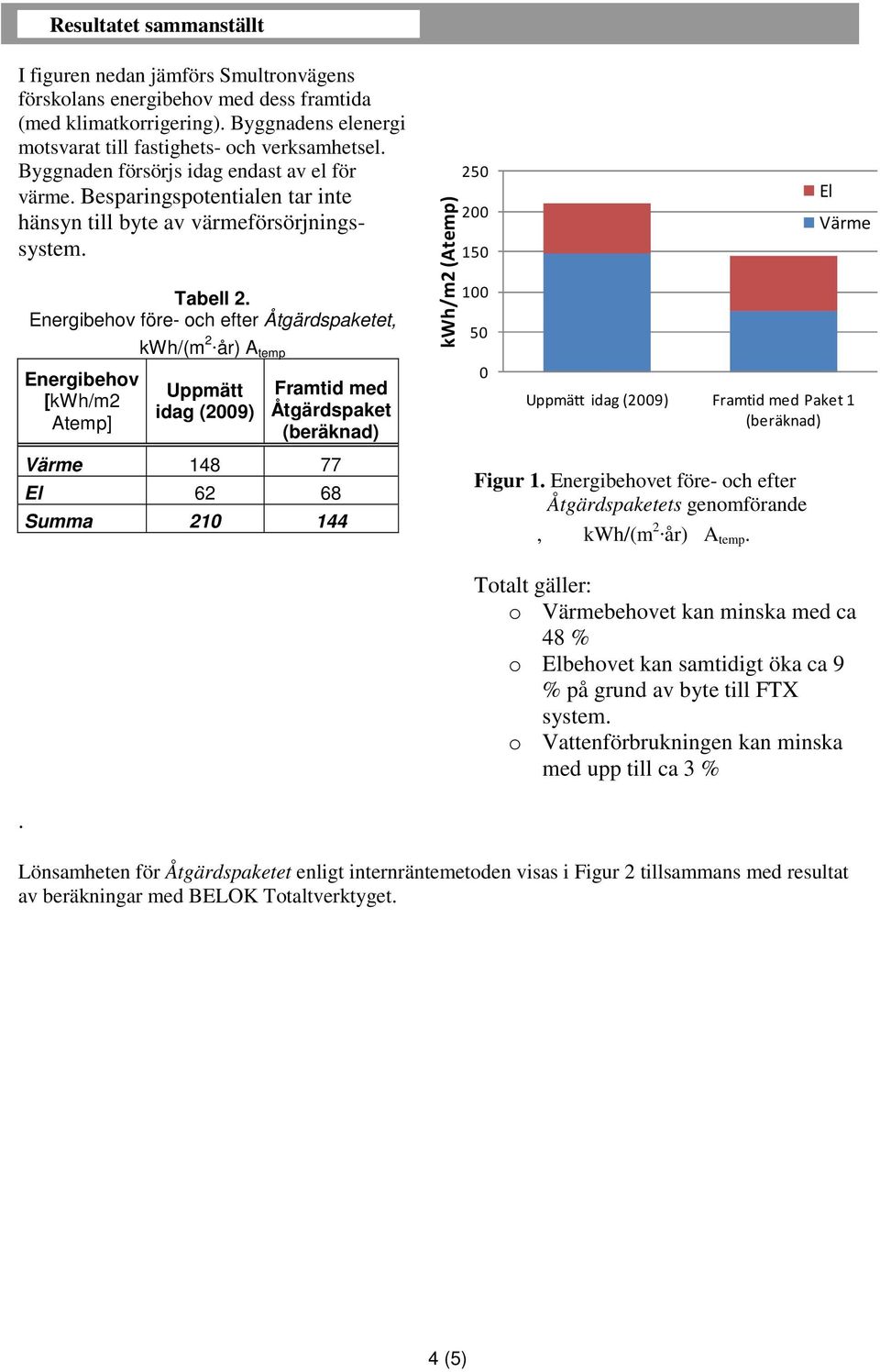

4 Resultatet sammanställt I figuren nedan jämförs Smultronvägens förskolans energibehov med dess framtida (med klimatkorrigering). Byggnadens elenergi motsvarat till fastighets- och verksamhetsel. Byggnaden försörjs idag endast av el för värme. Besparingspotentialen tar inte hänsyn till byte av värmeförsörjningssystem. Tabell 2. Energibehov före- och efter Åtgärdspaketet, Energibehov [kwh/m2 Atemp] kwh/(m 2. år) Atemp Uppmätt idag (2009) Framtid med Åtgärdspaket (beräknad) kwh/m2 (Atemp) Uppmätt idag (2009) Framtid med Paket 1 (beräknad) El Värme Värme El Summa Figur 1. Energibehovet före- och efter Åtgärdspaketets genomförande, kwh/(m 2. år) Atemp. Totalt gäller: o Värmebehovet kan minska med ca 48 % o Elbehovet kan samtidigt öka ca 9 % på grund av byte till FTX system. o Vattenförbrukningen kan minska med upp till ca 3 %. Lönsamheten för Åtgärdspaketet enligt internräntemetoden visas i Figur 2 tillsammans med resultat av beräkningar med BELOK Totaltverktyget. 4 (5)

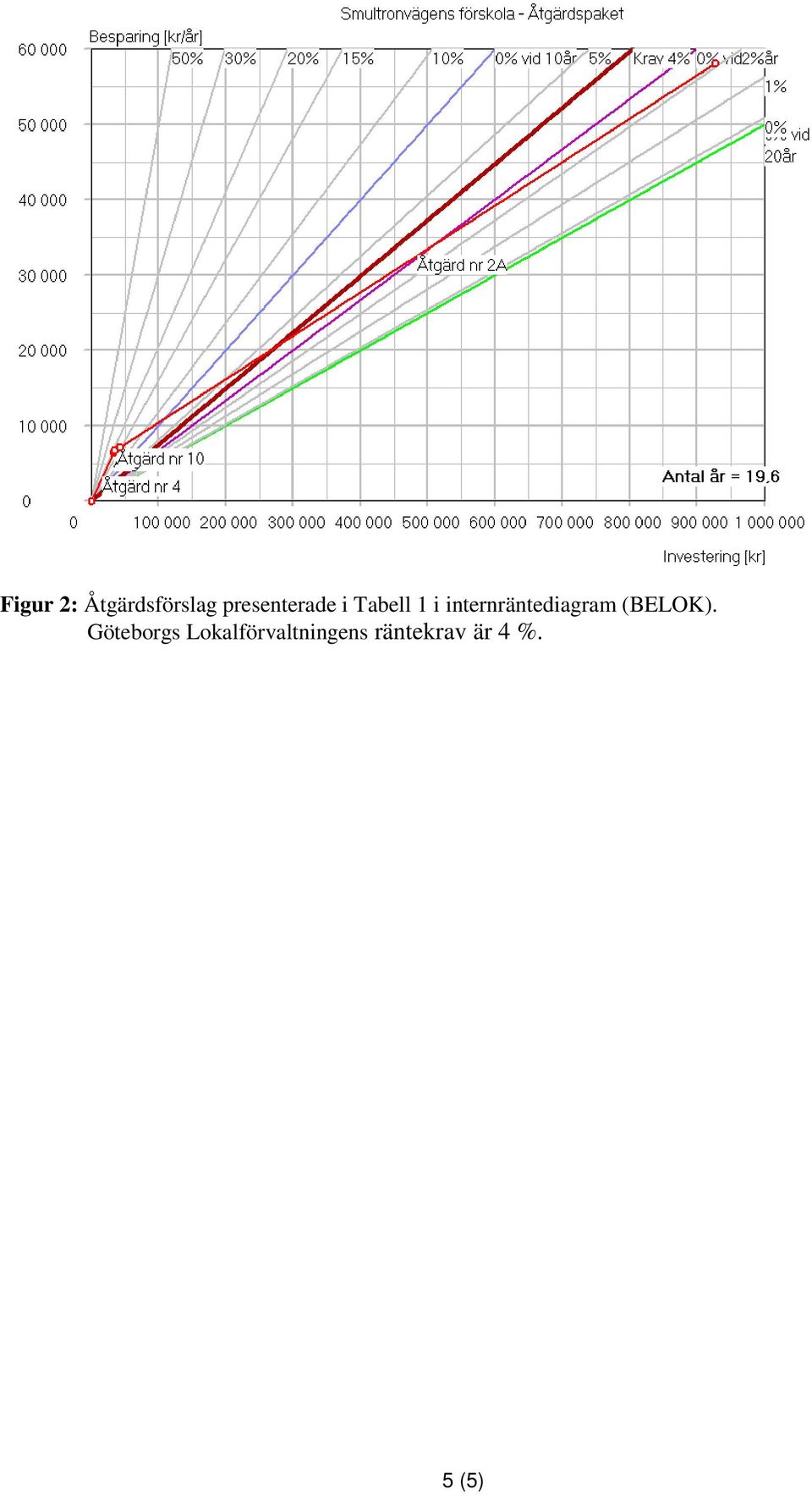

5 Figur 2: Åtgärdsförslag presenterade i Tabell 1 i internräntediagram (BELOK). Göteborgs Lokalförvaltningens räntekrav är 4 %. 5 (5)
