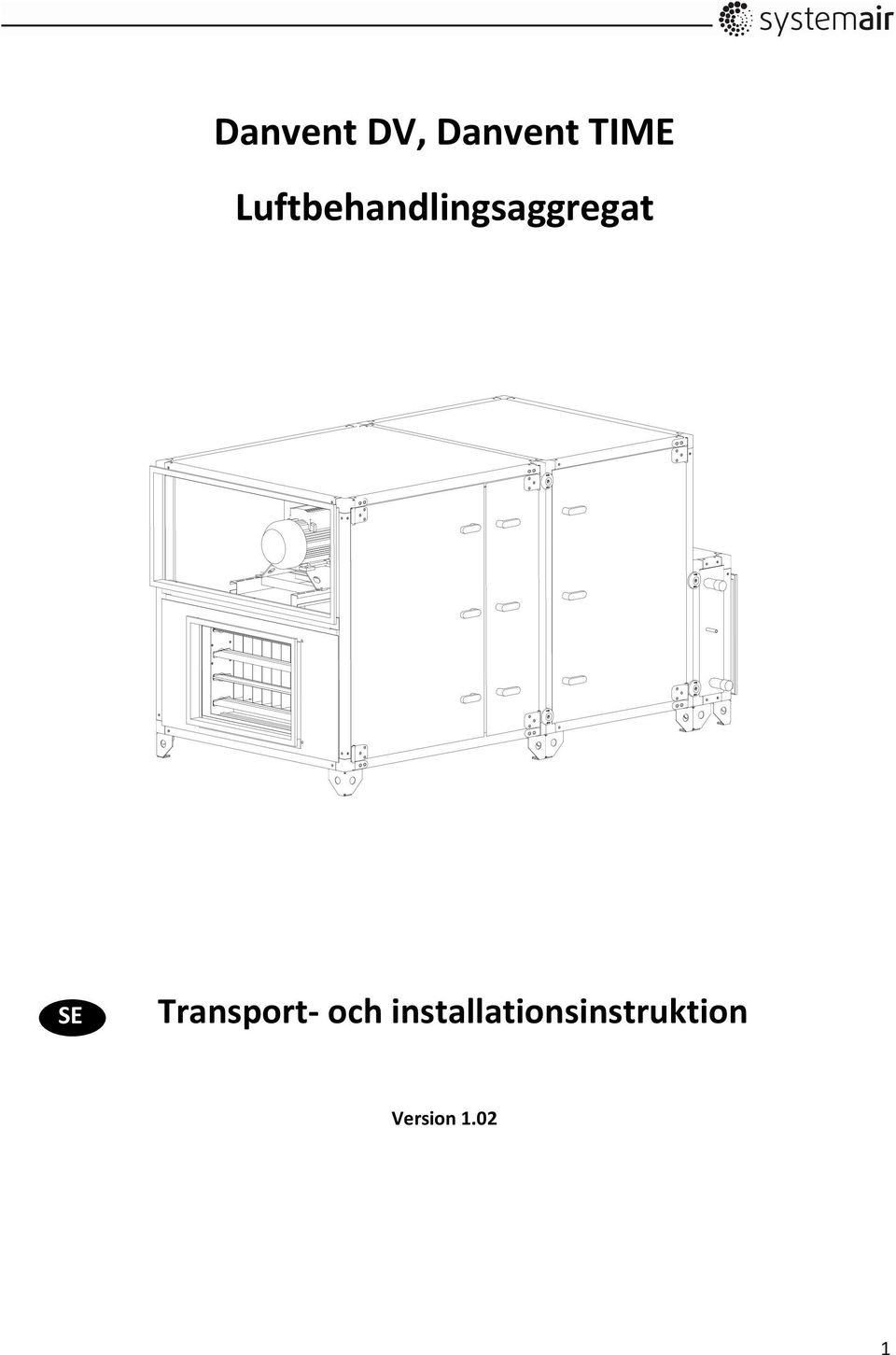

1 Danvent DV, Danvent TIME Luftbehandlingsaggregat SE Transport- och installationsinstruktion Version

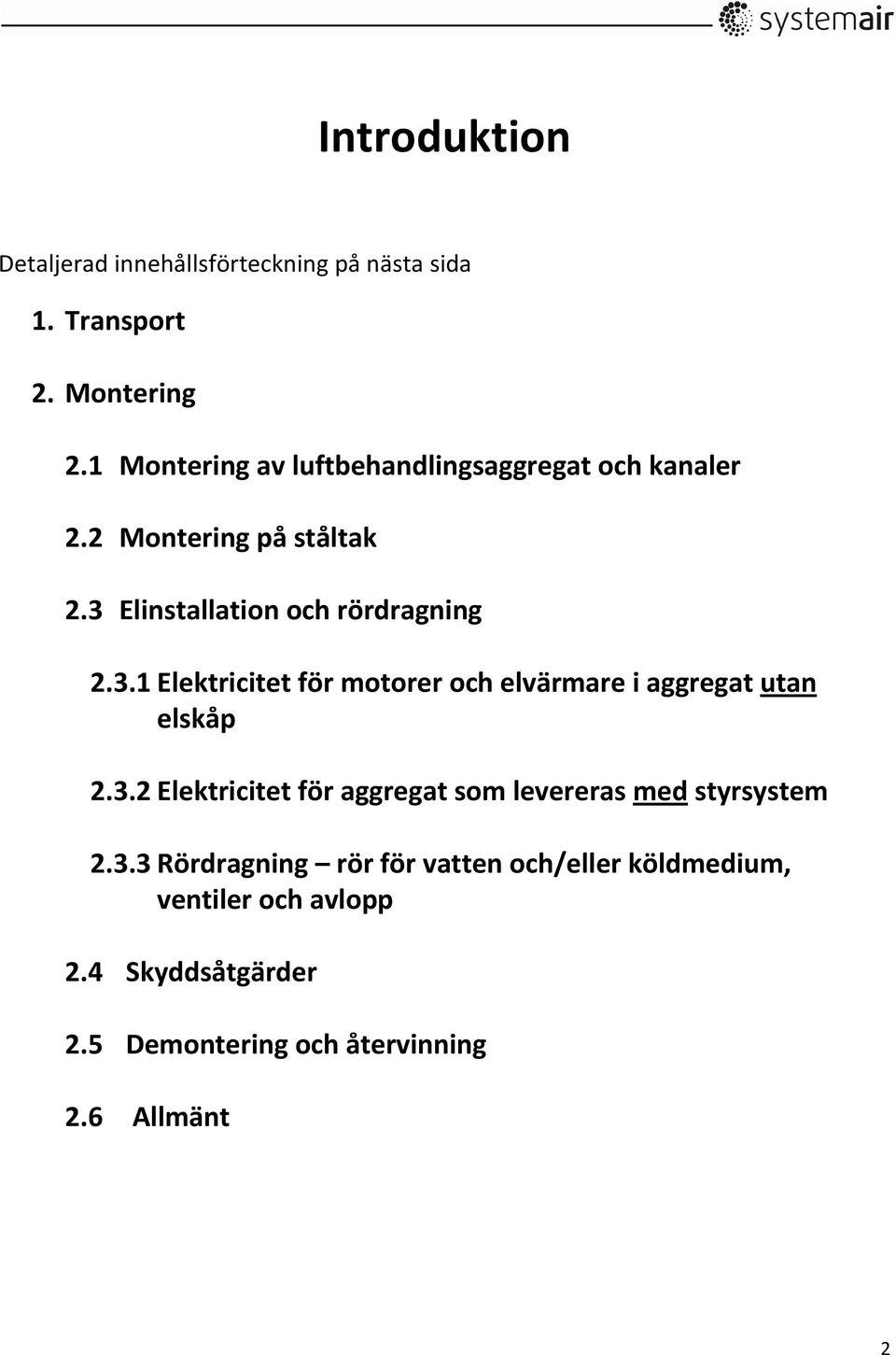

2 Introduktion Detaljerad innehållsförteckning på nästa sida 1. Transport 2. Montering 2.1 Montering av luftbehandlingsaggregat och kanaler 2.2 Montering på ståltak 2.3 Elinstallation och rördragning Elektricitet för motorer och elvärmare i aggregat utan elskåp Elektricitet för aggregat som levereras med styrsystem Rördragning rör för vatten och/eller köldmedium, ventiler och avlopp 2.4 Skyddsåtgärder 2.5 Demontering och återvinning 2.6 Allmänt 2

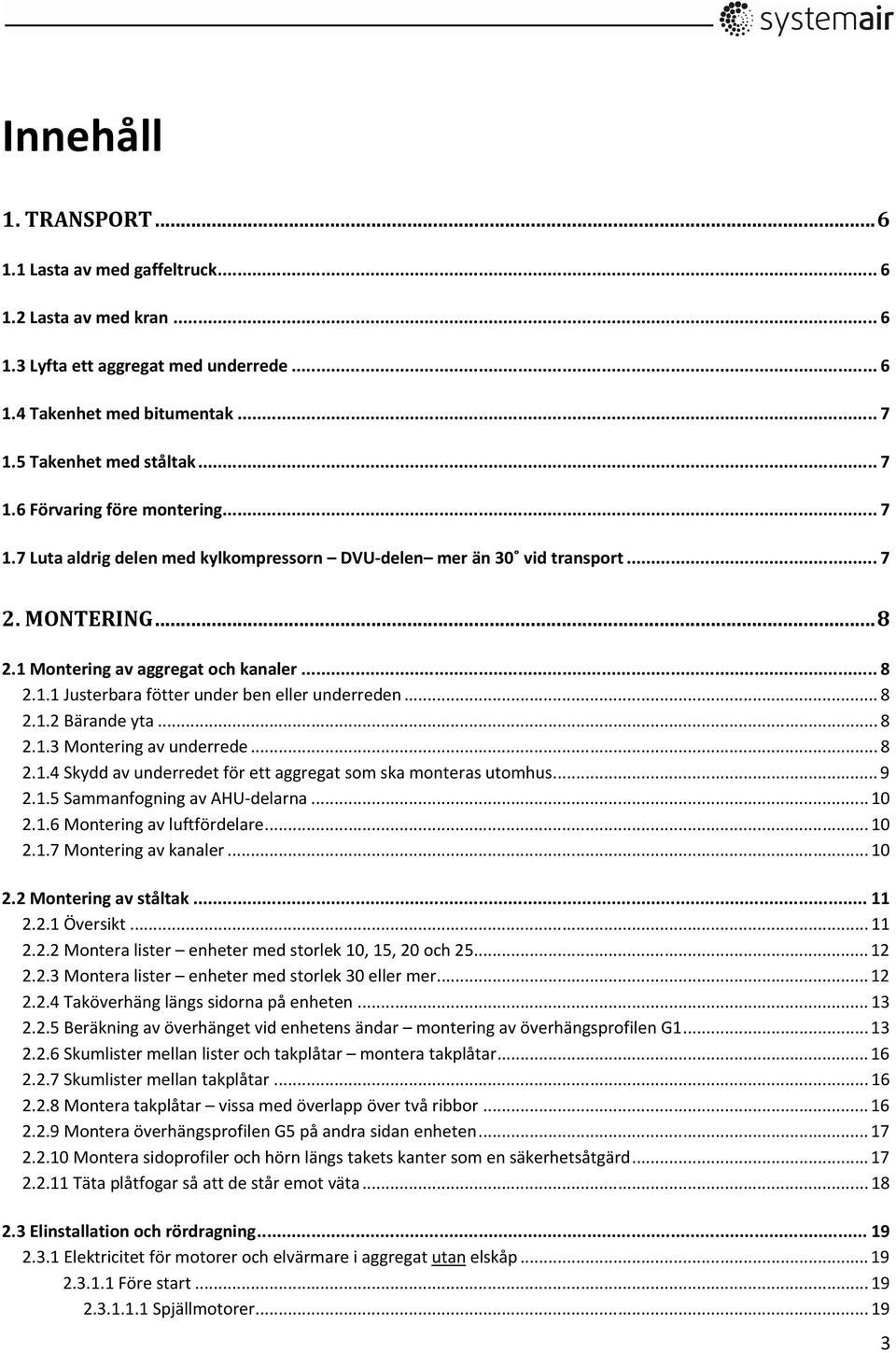

3 Innehåll 1. TRANSPORT Lasta av med gaffeltruck Lasta av med kran Lyfta ett aggregat med underrede Takenhet med bitumentak Takenhet med ståltak Förvaring före montering Luta aldrig delen med kylkompressorn DVU-delen mer än 30 vid transport MONTERING Montering av aggregat och kanaler Justerbara fötter under ben eller underreden Bärande yta Montering av underrede Skydd av underredet för ett aggregat som ska monteras utomhus Sammanfogning av AHU-delarna Montering av luftfördelare Montering av kanaler Montering av ståltak Översikt Montera lister enheter med storlek 10, 15, 20 och Montera lister enheter med storlek 30 eller mer Taköverhäng längs sidorna på enheten Beräkning av överhänget vid enhetens ändar montering av överhängsprofilen G Skumlister mellan lister och takplåtar montera takplåtar Skumlister mellan takplåtar Montera takplåtar vissa med överlapp över två ribbor Montera överhängsprofilen G5 på andra sidan enheten Montera sidoprofiler och hörn längs takets kanter som en säkerhetsåtgärd Täta plåtfogar så att de står emot väta Elinstallation och rördragning Elektricitet för motorer och elvärmare i aggregat utan elskåp Före start Spjällmotorer

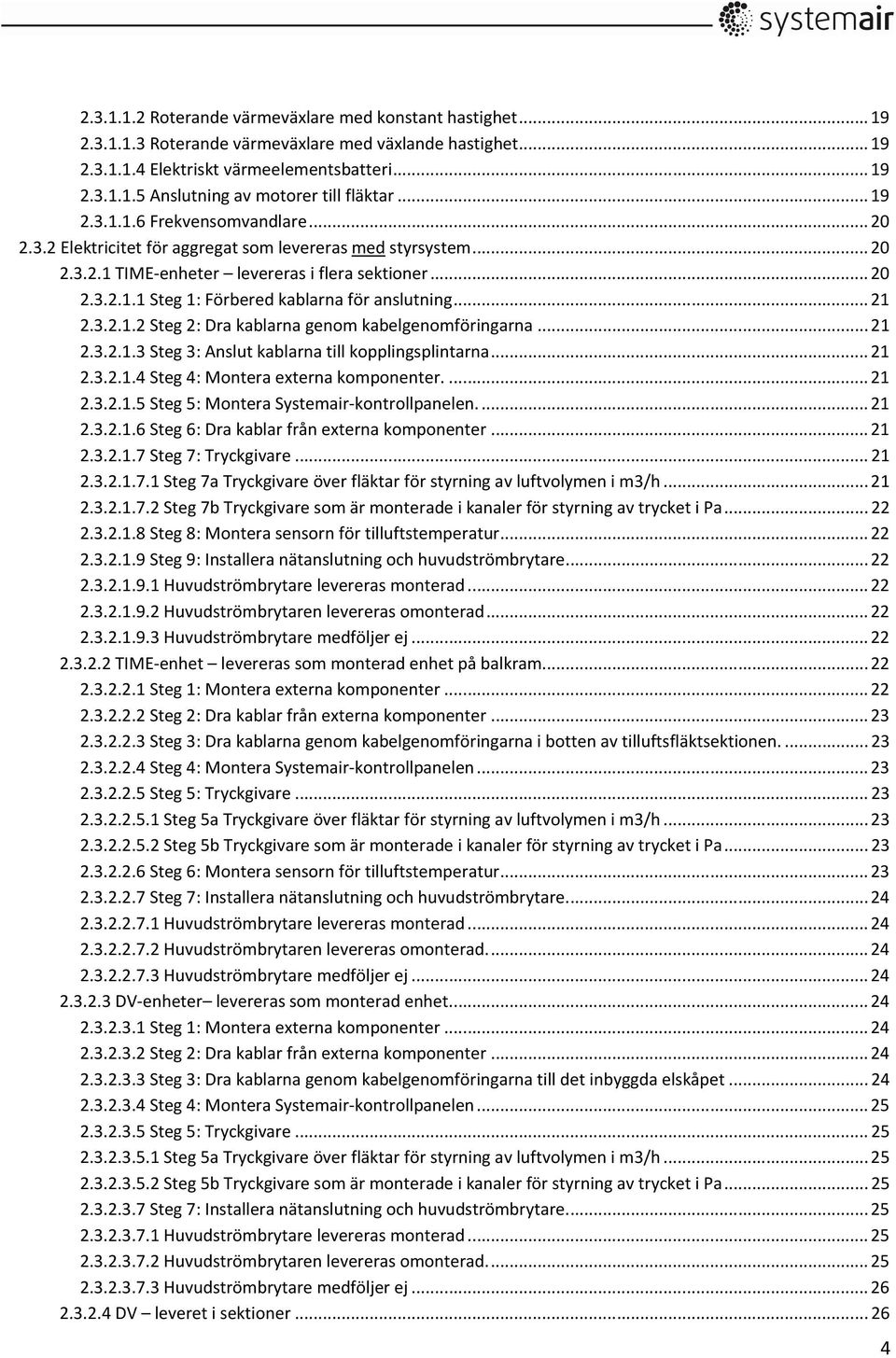

4 Roterande värmeväxlare med konstant hastighet Roterande värmeväxlare med växlande hastighet Elektriskt värmeelementsbatteri Anslutning av motorer till fläktar Frekvensomvandlare Elektricitet för aggregat som levereras med styrsystem TIME-enheter levereras i flera sektioner Steg 1: Förbered kablarna för anslutning Steg 2: Dra kablarna genom kabelgenomföringarna Steg 3: Anslut kablarna till kopplingsplintarna Steg 4: Montera externa komponenter Steg 5: Montera Systemair-kontrollpanelen Steg 6: Dra kablar från externa komponenter Steg 7: Tryckgivare Steg 7a Tryckgivare över fläktar för styrning av luftvolymen i m3/h Steg 7b Tryckgivare som är monterade i kanaler för styrning av trycket i Pa Steg 8: Montera sensorn för tilluftstemperatur Steg 9: Installera nätanslutning och huvudströmbrytare Huvudströmbrytare levereras monterad Huvudströmbrytaren levereras omonterad Huvudströmbrytare medföljer ej TIME-enhet levereras som monterad enhet på balkram Steg 1: Montera externa komponenter Steg 2: Dra kablar från externa komponenter Steg 3: Dra kablarna genom kabelgenomföringarna i botten av tilluftsfläktsektionen Steg 4: Montera Systemair-kontrollpanelen Steg 5: Tryckgivare Steg 5a Tryckgivare över fläktar för styrning av luftvolymen i m3/h Steg 5b Tryckgivare som är monterade i kanaler för styrning av trycket i Pa Steg 6: Montera sensorn för tilluftstemperatur Steg 7: Installera nätanslutning och huvudströmbrytare Huvudströmbrytare levereras monterad Huvudströmbrytaren levereras omonterad Huvudströmbrytare medföljer ej DV-enheter levereras som monterad enhet Steg 1: Montera externa komponenter Steg 2: Dra kablar från externa komponenter Steg 3: Dra kablarna genom kabelgenomföringarna till det inbyggda elskåpet Steg 4: Montera Systemair-kontrollpanelen Steg 5: Tryckgivare Steg 5a Tryckgivare över fläktar för styrning av luftvolymen i m3/h Steg 5b Tryckgivare som är monterade i kanaler för styrning av trycket i Pa Steg 7: Installera nätanslutning och huvudströmbrytare Huvudströmbrytare levereras monterad Huvudströmbrytaren levereras omonterad Huvudströmbrytare medföljer ej DV leveret i sektioner

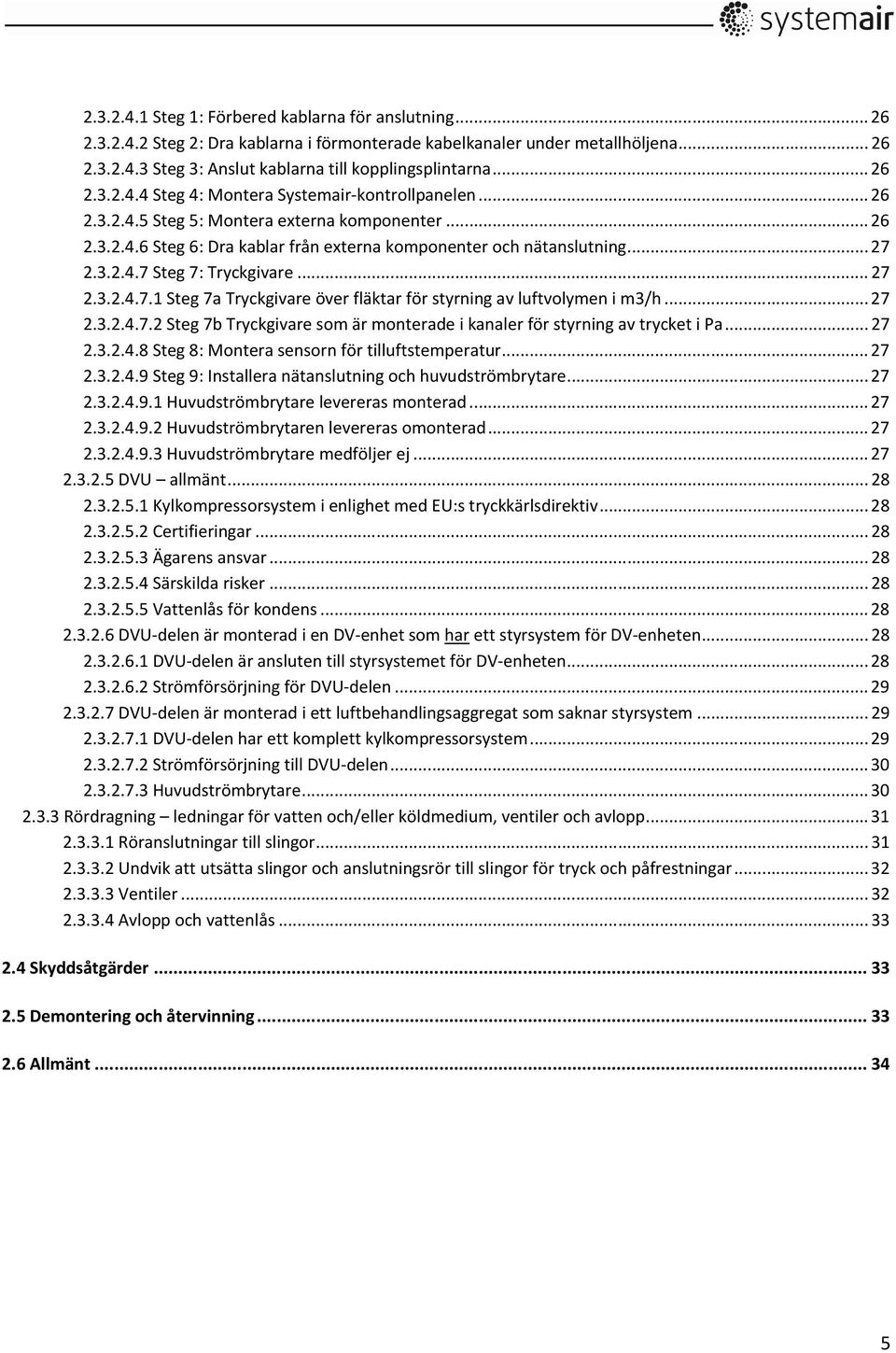

5 Steg 1: Förbered kablarna för anslutning Steg 2: Dra kablarna i förmonterade kabelkanaler under metallhöljena Steg 3: Anslut kablarna till kopplingsplintarna Steg 4: Montera Systemair-kontrollpanelen Steg 5: Montera externa komponenter Steg 6: Dra kablar från externa komponenter och nätanslutning Steg 7: Tryckgivare Steg 7a Tryckgivare över fläktar för styrning av luftvolymen i m3/h Steg 7b Tryckgivare som är monterade i kanaler för styrning av trycket i Pa Steg 8: Montera sensorn för tilluftstemperatur Steg 9: Installera nätanslutning och huvudströmbrytare Huvudströmbrytare levereras monterad Huvudströmbrytaren levereras omonterad Huvudströmbrytare medföljer ej DVU allmänt Kylkompressorsystem i enlighet med EU:s tryckkärlsdirektiv Certifieringar Ägarens ansvar Särskilda risker Vattenlås för kondens DVU-delen är monterad i en DV-enhet som har ett styrsystem för DV-enheten DVU-delen är ansluten till styrsystemet för DV-enheten Strömförsörjning för DVU-delen DVU-delen är monterad i ett luftbehandlingsaggregat som saknar styrsystem DVU-delen har ett komplett kylkompressorsystem Strömförsörjning till DVU-delen Huvudströmbrytare Rördragning ledningar för vatten och/eller köldmedium, ventiler och avlopp Röranslutningar till slingor Undvik att utsätta slingor och anslutningsrör till slingor för tryck och påfrestningar Ventiler Avlopp och vattenlås Skyddsåtgärder Demontering och återvinning Allmänt

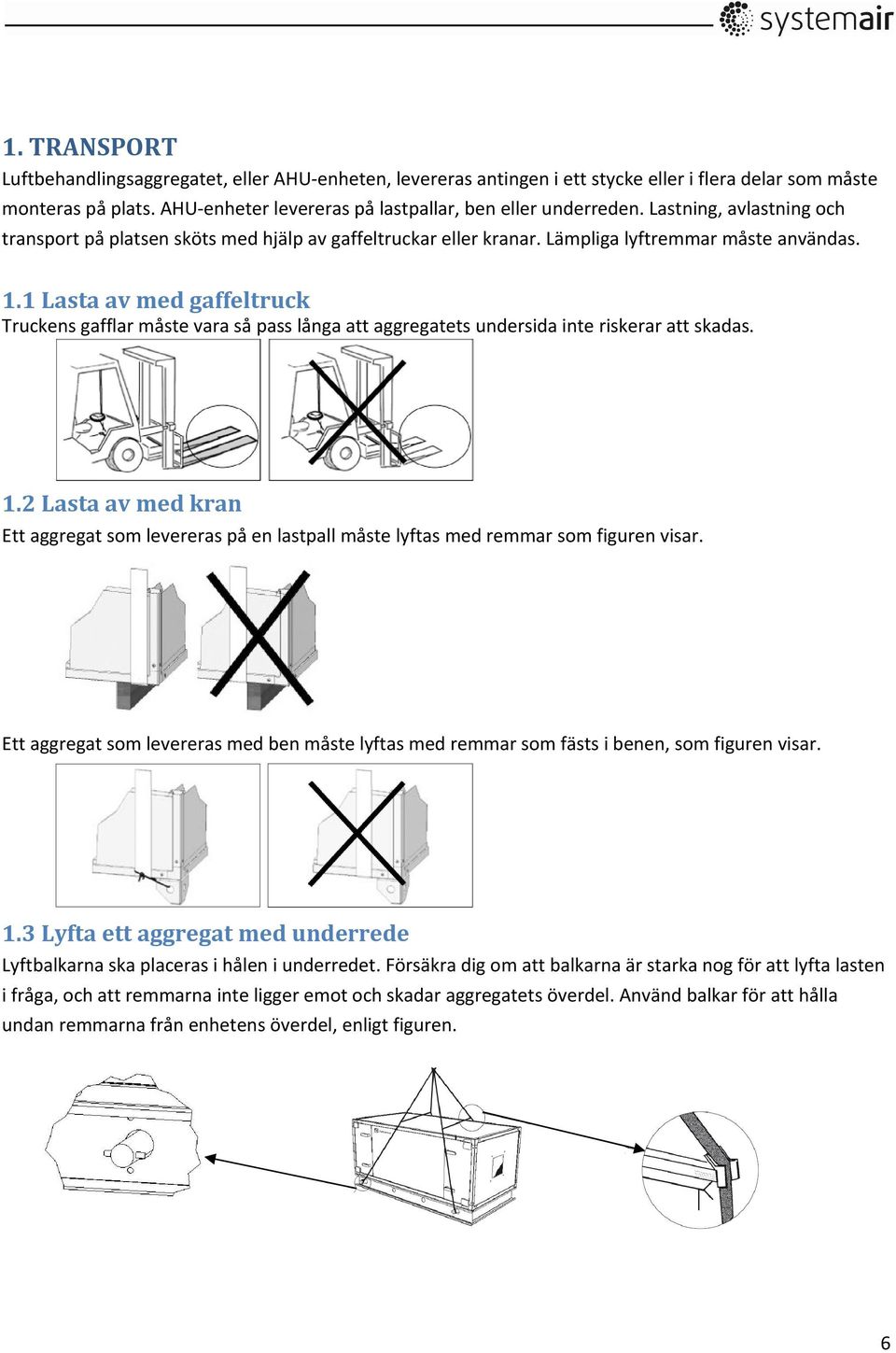

6 1. TRANSPORT Luftbehandlingsaggregatet, eller AHU-enheten, levereras antingen i ett stycke eller i flera delar som måste monteras på plats. AHU-enheter levereras på lastpallar, ben eller underreden. Lastning, avlastning och transport på platsen sköts med hjälp av gaffeltruckar eller kranar. Lämpliga lyftremmar måste användas. 1.1 Lasta av med gaffeltruck Truckens gafflar måste vara så pass långa att aggregatets undersida inte riskerar att skadas. 1.2 Lasta av med kran Ett aggregat som levereras på en lastpall måste lyftas med remmar som figuren visar. Ett aggregat som levereras med ben måste lyftas med remmar som fästs i benen, som figuren visar. 1.3 Lyfta ett aggregat med underrede Lyftbalkarna ska placeras i hålen i underredet. Försäkra dig om att balkarna är starka nog för att lyfta lasten i fråga, och att remmarna inte ligger emot och skadar aggregatets överdel. Använd balkar för att hålla undan remmarna från enhetens överdel, enligt figuren. 6

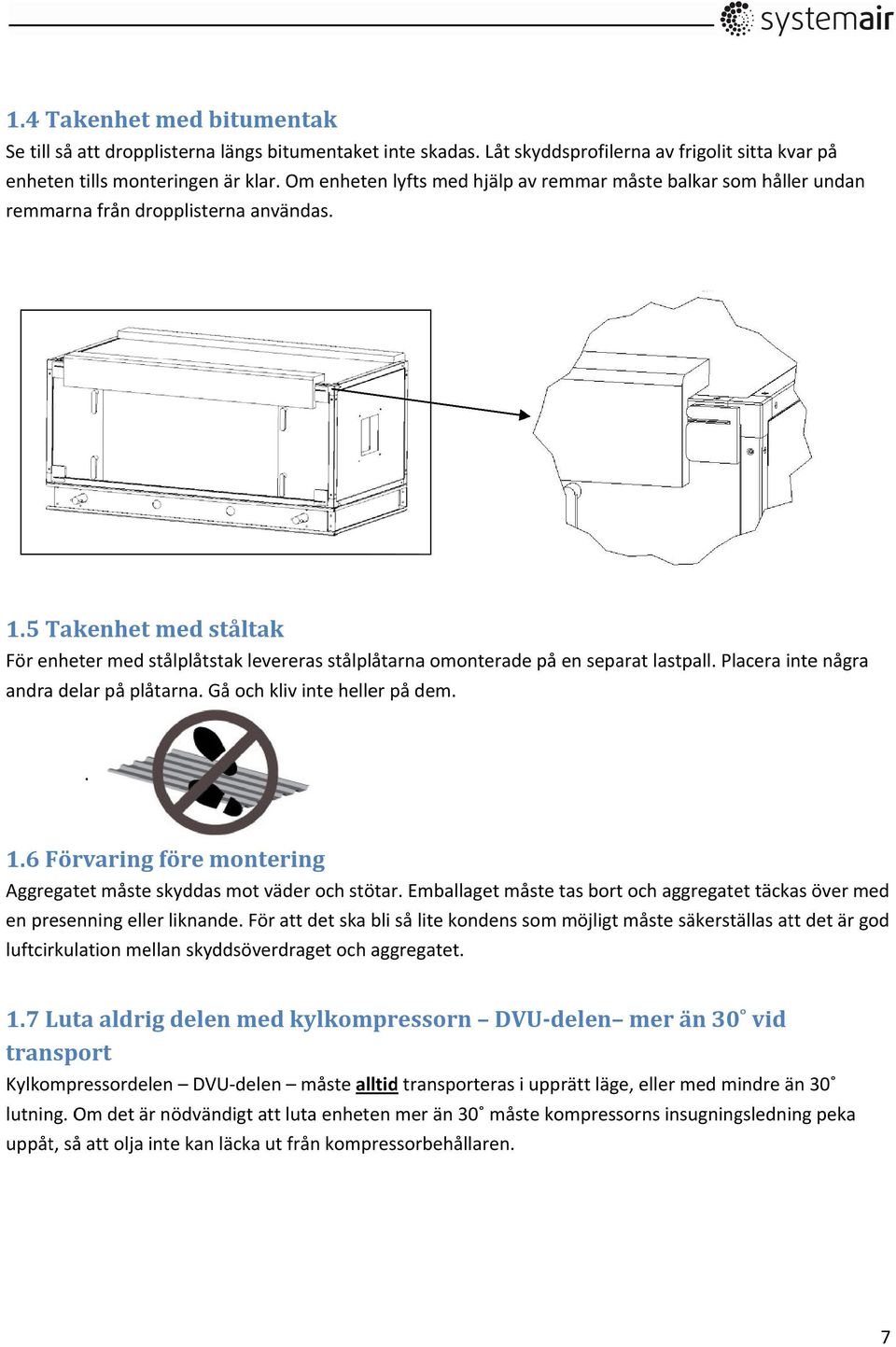

7 1.4 Takenhet med bitumentak Se till så att dropplisterna längs bitumentaket inte skadas. Låt skyddsprofilerna av frigolit sitta kvar på enheten tills monteringen är klar. Om enheten lyfts med hjälp av remmar måste balkar som håller undan remmarna från dropplisterna använda användass. 1.5 Takenhet med ståltak För enheter med stålplåtstak levereras stålplåtarna omonterade på en separat lastpall. Placera inte några andra delar på plåtarna. Gå och kliv inte heller på dem Förvaring före montering Aggregatet måste skyddas mot väder och stötar. Emballaget måste tas bort och aggregatet tä täckas ckas över med en presenning eller liknande. För att det ska bli så lite kondens som möjligt måste säkerställas att det är god luftcirkulation mellan skyddsöverdraget och aggregatet. 1.7 Luta aldrig delen med kylkompressorn DVUDVU-delen delen mer än 30 delen 30 vid transport Kylkompressordelen DVU-delen DVU delen måste alltid transporteras i upprätt läge, eller med mindre än lutning. Om det är nödvändigt att luta enheten mer än måste måste kompressorns insugningsledning peka uppåt, så att olja inte kan läcka ut från kompressorbehållaren. 7

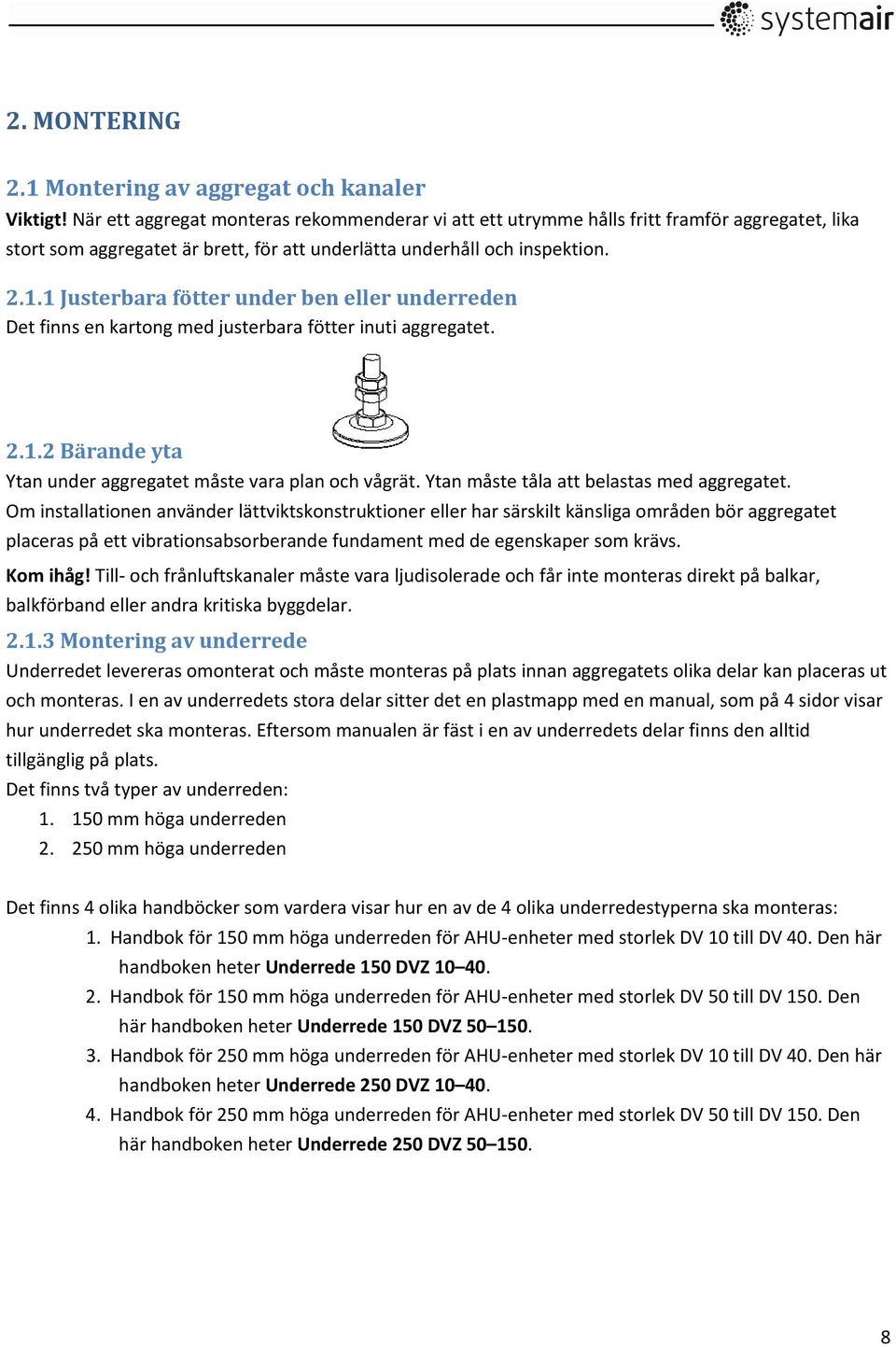

8 2. MONTERING 2.1 Montering av aggregat och kanaler Viktigt! När ett aggregat monteras rekommenderar vi att ett utrymme hålls fritt framför aggregatet, lika stort som aggregatet är brett, för att underlätta underhåll och inspektion Justerbara fötter under ben eller underreden Det finns en kartong med justerbara fötter inuti aggregatet Bärande yta Ytan under aggregatet måste vara plan och vågrät. Ytan måste tåla att belastas med aggregatet. Om installationen använder lättviktskonstruktioner eller har särskilt känsliga områden bör aggregatet placeras på ett vibrationsabsorberande fundament med de egenskaper som krävs. Kom ihåg! Till- och frånluftskanaler måste vara ljudisolerade och får inte monteras direkt på balkar, balkförband eller andra kritiska byggdelar Montering av underrede Underredet levereras omonterat och måste monteras på plats innan aggregatets olika delar kan placeras ut och monteras. I en av underredets stora delar sitter det en plastmapp med en manual, som på 4 sidor visar hur underredet ska monteras. Eftersom manualen är fäst i en av underredets delar finns den alltid tillgänglig på plats. Det finns två typer av underreden: mm höga underreden mm höga underreden Det finns 4 olika handböcker som vardera visar hur en av de 4 olika underredestyperna ska monteras: 1. Handbok för 150 mm höga underreden för AHU-enheter med storlek DV 10 till DV 40. Den här handboken heter Underrede 150 DVZ Handbok för 150 mm höga underreden för AHU-enheter med storlek DV 50 till DV 150. Den här handboken heter Underrede 150 DVZ Handbok för 250 mm höga underreden för AHU-enheter med storlek DV 10 till DV 40. Den här handboken heter Underrede 250 DVZ Handbok för 250 mm höga underreden för AHU-enheter med storlek DV 50 till DV 150. Den här handboken heter Underrede 250 DVZ

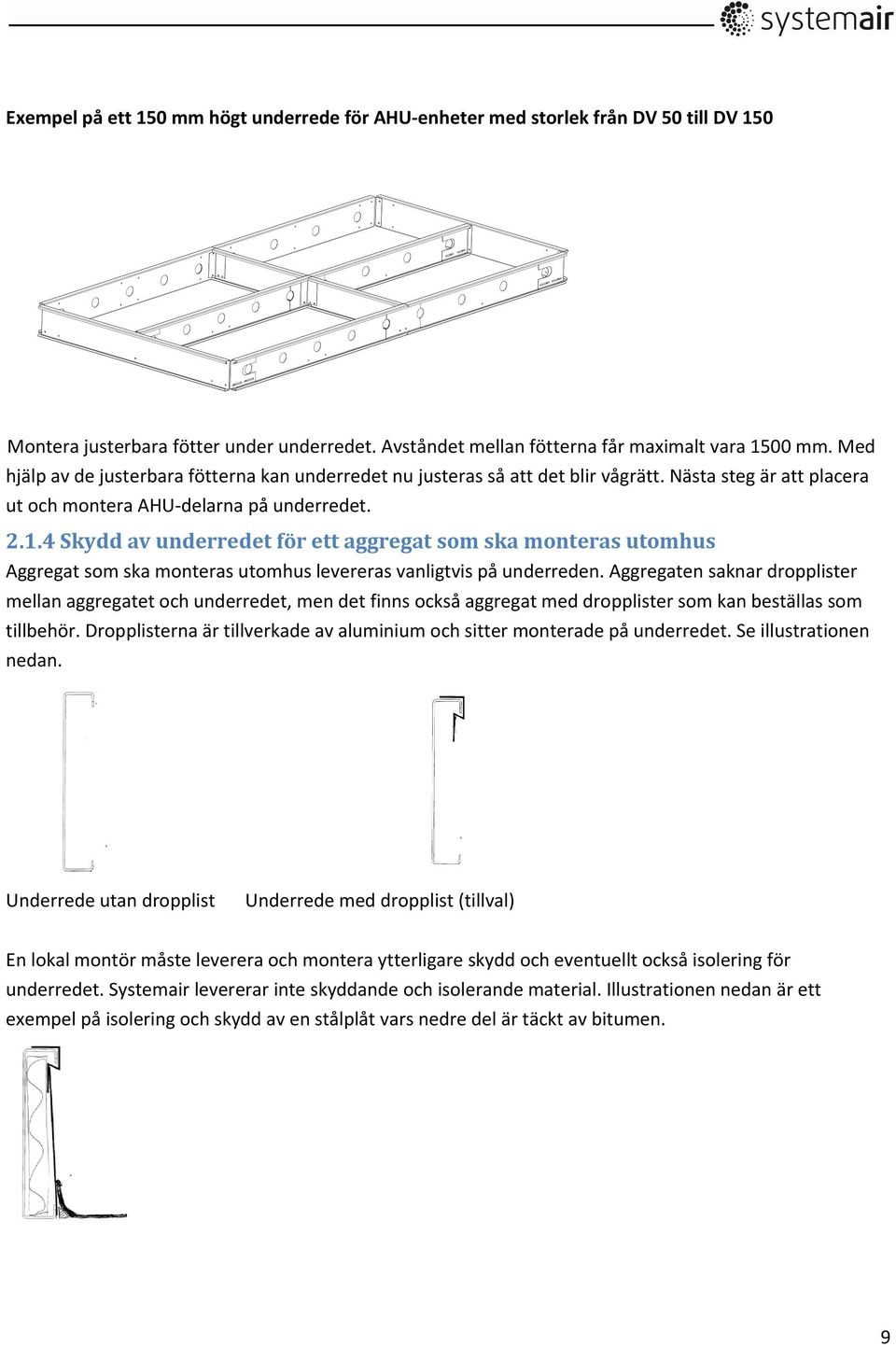

9 Exempel på ett 150 mm högt underrede för AHU-enheter med storlek från DV 50 till DV 150 Montera justerbara fötter under underredet. Avståndet mellan fötterna får maximalt vara 1500 mm. Med hjälp av de justerbara fötterna kan underredet nu justeras så att det blir vågrätt. Nästa steg är att placera ut och montera AHU-delarna på underredet Skydd av underredet för ett aggregat som ska monteras utomhus Aggregat som ska monteras utomhus levereras vanligtvis på underreden. Aggregaten saknar dropplister mellan aggregatet och underredet, men det finns också aggregat med dropplister som kan beställas som tillbehör. Dropplisterna är tillverkade av aluminium och sitter monterade på underredet. Se illustrationen nedan. Underrede utan dropplist Underrede med dropplist (tillval) En lokal montör måste leverera och montera ytterligare skydd och eventuellt också isolering för underredet. Systemair levererar inte skyddande och isolerande material. Illustrationen nedan är ett exempel på isolering och skydd av en stålplåt vars nedre del är täckt av bitumen. 9

10 2.1.5 Sammanfogning av AHU-delarna Delarna måste placeras på underredet, precis mittemot varandra om aggregatet levererats med 100 mmben. 1. Kontrollera att den fabriksmonterade gummitätningen inte är skadad. 2. Placerar sedan delarna så att de är precis mittemot varandra. Om delarna är försedda med ben används deras justerbara fötter för att få delarna parallella och i samma höjd. 3. Tryck ihop delarna hårt, så att gummiprofilerna plattas till och de båda delarnas järnramar fogas samman. 4. Delarna måste sedan låsas så att de sitter ihop permanent. Detta görs med hjälp av de svarta skivlåsen med plastöverdrag från Systemair. Skivlåsen finns i en kartong inuti enheten. Placera varje skivlås över de 2 fabriksmonterade låsstiften. Försök inte att använda skivorna och låsstiften för att dra ihop delarna. De klarar bara av att hålla ihop delarna ordentligt. Vrid bara försiktigt om varje skiva med hjälp av den bifogade insexnyckeln. Dra åt skivorna i tur och ordning, och dra åt varje skiva med endast ett klick åt gången Montering av luftfördelare Luftfördelare bara för enheter med centrifugalfläktar. Om en luftfördelare ska sitta längst bak i en AHU-enhet levereras fördelaren alltid omonterad. 1. Skruva i expansionsbultarna i gängbussningarna vid fläktutloppet. 2. Dra åt muttrarna. 3. Montera luftfördelarplåten mellan två muttrar längst ut på expansionsbultarna och kontrollera att fördelarplåtens böjda kanter pekar i samma riktning som luftflödet Montering av kanaler Flexibla kanalanslutningar måste alltid installeras mellan AHU-enheten och kanalerna. Se till att de flexibla kanalanslutningarna är nästan helt utspända. (Flexibla anslutningar är tillbehör som hittas inuti enheten.) Vid fläktutloppet för en centrifugalfläkt bör kanalens storlek vara så lik utloppets storlek som möjligt. Undvik att blockera och skapa turbulens vid fläktutloppet. 10

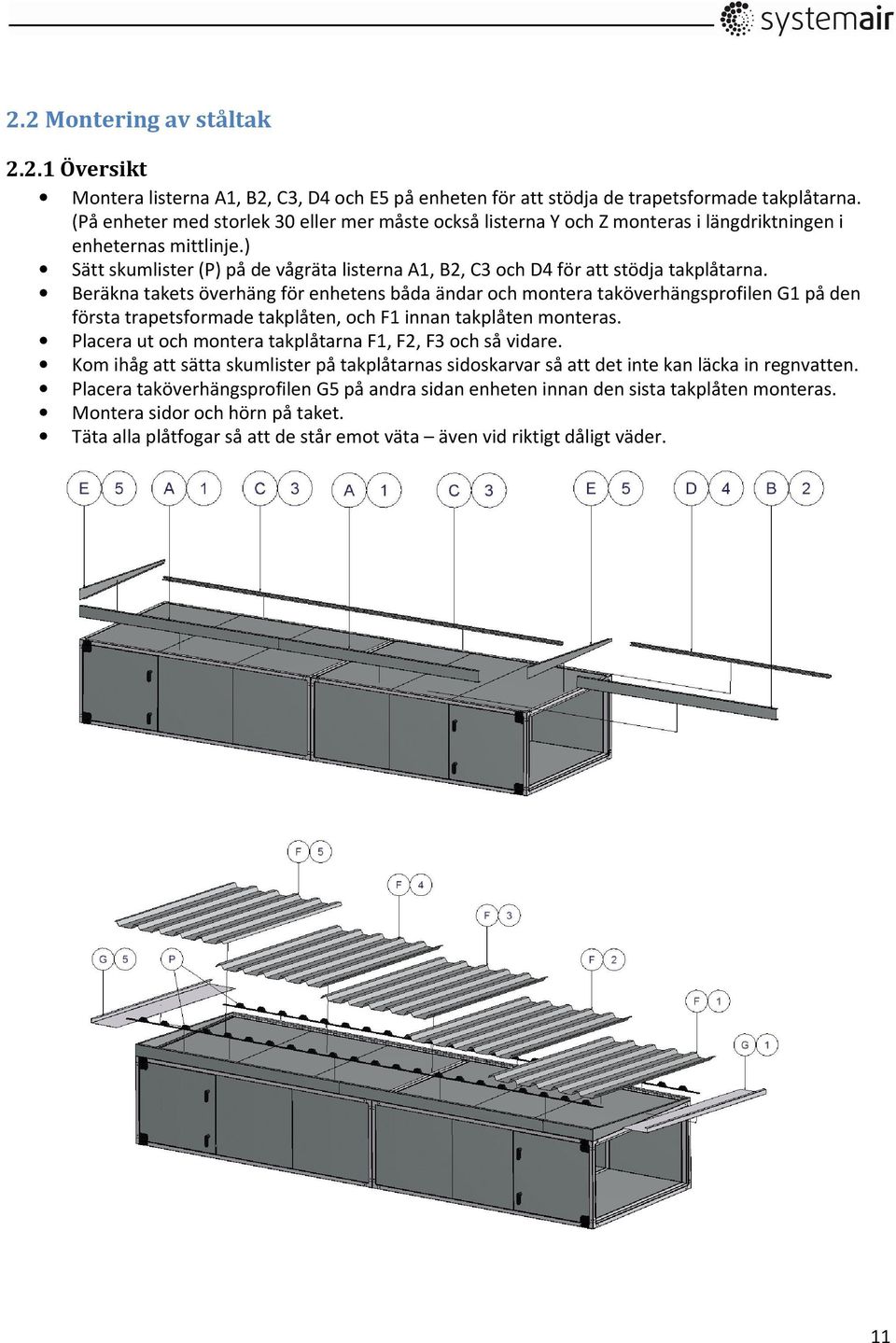

11 2.2 Montering av ståltak Översikt Montera listerna A1, B2, C3, D4 och E5 på enheten för att stödja de trapetsformade takplåtarna. (På enheter med storlek 30 eller mer måste också listerna Y och Z monteras i längdriktningen i enheternas mittlinje.) Sätt skumlister (P) på de vågräta listerna A1, B2, C3 och D4 för att stödja takplåtarna. Beräkna takets överhäng för enhetens båda ändar och montera taköverhängsprofilen G1 på den första trapetsformade takplåten, och F1 innan takplåten monteras. Placera ut och montera takplåtarna F1, F2, F3 och så vidare. Kom ihåg att sätta skumlister på takplåtarnas sidoskarvar så att det inte kan läcka in regnvatten. Placera taköverhängsprofilen G5 på andra sidan enheten innan den sista takplåten monteras. Montera sidor och hörn på taket. Täta alla plåtfogar så att de står emot väta även vid riktigt dåligt väder. 11

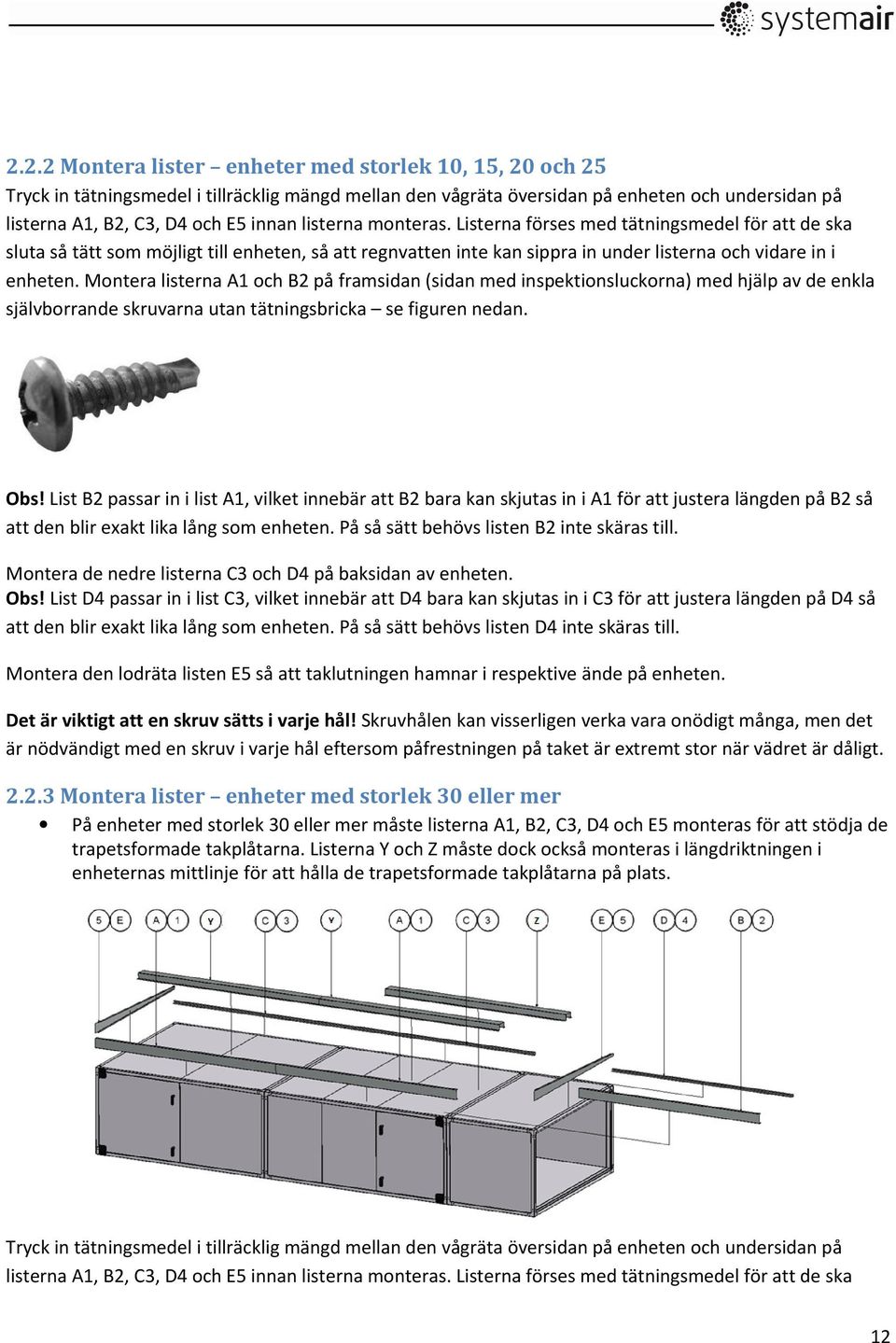

12 2.2.2 Montera lister enheter med storlek 10, 15, 20 och 25 Tryck in tätningsmedel i tillräcklig mängd mellan den vågräta översidan på enheten och undersidan på listerna A1, B2, C3, D4 och E5 innan listerna monteras. Listerna förses med tätningsmedel för att de ska sluta så tätt som möjligt till enheten, så att regnvatten inte kan sippra in under listerna och vidare in i enheten. Montera listerna A1 och B2 på framsidan (sidan med inspektionsluckorna) med hjälp av de enkla självborrande skruvarna utan tätningsbricka se figuren nedan. Obs! List B2 passar in i list A1, vilket innebär att B2 bara kan skjutas in i A1 för att justera längden på B2 så att den blir exakt lika lång som enheten. På så sätt behövs listen B2 inte skäras till. Montera de nedre listerna C3 och D4 på baksidan av enheten. Obs! List D4 passar in i list C3, vilket innebär att D4 bara kan skjutas in i C3 för att justera längden på D4 så att den blir exakt lika lång som enheten. På så sätt behövs listen D4 inte skäras till. Montera den lodräta listen E5 så att taklutningen hamnar i respektive ände på enheten. Det är viktigt att en skruv sätts i varje hål! Skruvhålen kan visserligen verka vara onödigt många, men det är nödvändigt med en skruv i varje hål eftersom påfrestningen på taket är extremt stor när vädret är dåligt Montera lister enheter med storlek 30 eller mer På enheter med storlek 30 eller mer måste listerna A1, B2, C3, D4 och E5 monteras för att stödja de trapetsformade takplåtarna. Listerna Y och Z måste dock också monteras i längdriktningen i enheternas mittlinje för att hålla de trapetsformade takplåtarna på plats. Tryck in tätningsmedel i tillräcklig mängd mellan den vågräta översidan på enheten och undersidan på listerna A1, B2, C3, D4 och E5 innan listerna monteras. Listerna förses med tätningsmedel för att de ska 12

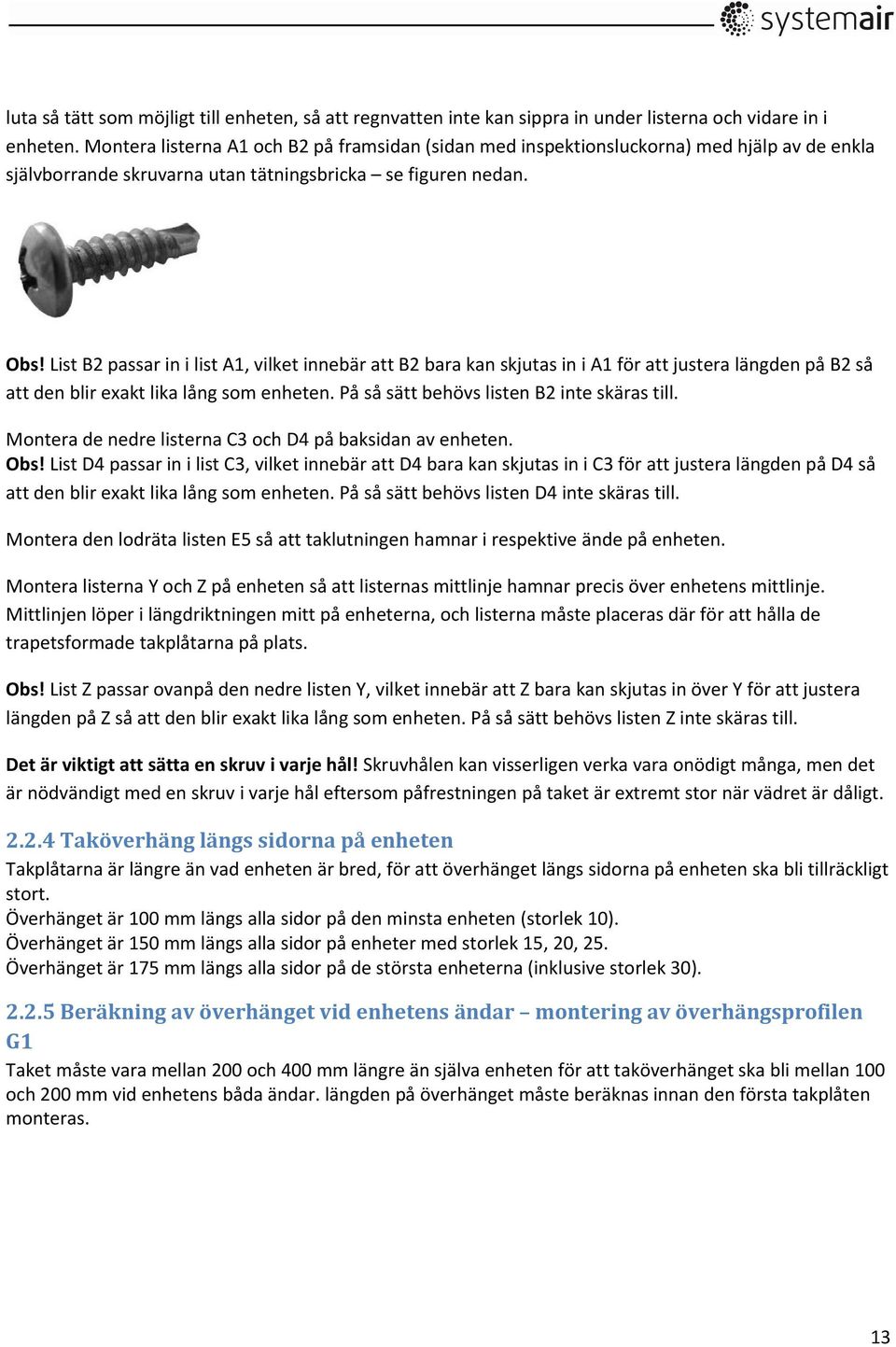

13 luta så tätt som möjligt till enheten, så att regnvatten inte kan sippra in under listerna och vidare in i enheten. Montera listerna A1 och B2 på framsidan (sidan med inspektionsluckorna) med hjälp av de enkla självborrande skruvarna utan tätningsbricka se figuren nedan. Obs! List B2 passar in i list A1, vilket innebär att B2 bara kan skjutas in i A1 för att justera längden på B2 så att den blir exakt lika lång som enheten. På så sätt behövs listen B2 inte skäras till. Montera de nedre listerna C3 och D4 på baksidan av enheten. Obs! List D4 passar in i list C3, vilket innebär att D4 bara kan skjutas in i C3 för att justera längden på D4 så att den blir exakt lika lång som enheten. På så sätt behövs listen D4 inte skäras till. Montera den lodräta listen E5 så att taklutningen hamnar i respektive ände på enheten. Montera listerna Y och Z på enheten så att listernas mittlinje hamnar precis över enhetens mittlinje. Mittlinjen löper i längdriktningen mitt på enheterna, och listerna måste placeras där för att hålla de trapetsformade takplåtarna på plats. Obs! List Z passar ovanpå den nedre listen Y, vilket innebär att Z bara kan skjutas in över Y för att justera längden på Z så att den blir exakt lika lång som enheten. På så sätt behövs listen Z inte skäras till. Det är viktigt att sätta en skruv i varje hål! Skruvhålen kan visserligen verka vara onödigt många, men det är nödvändigt med en skruv i varje hål eftersom påfrestningen på taket är extremt stor när vädret är dåligt Taköverhäng längs sidorna på enheten Takplåtarna är längre än vad enheten är bred, för att överhänget längs sidorna på enheten ska bli tillräckligt stort. Överhänget är 100 mm längs alla sidor på den minsta enheten (storlek 10). Överhänget är 150 mm längs alla sidor på enheter med storlek 15, 20, 25. Överhänget är 175 mm längs alla sidor på de största enheterna (inklusive storlek 30) Beräkning av överhänget vid enhetens ändar montering av överhängsprofilen G1 Taket måste vara mellan 200 och 400 mm längre än själva enheten för att taköverhänget ska bli mellan 100 och 200 mm vid enhetens båda ändar. längden på överhänget måste beräknas innan den första takplåten monteras. 13

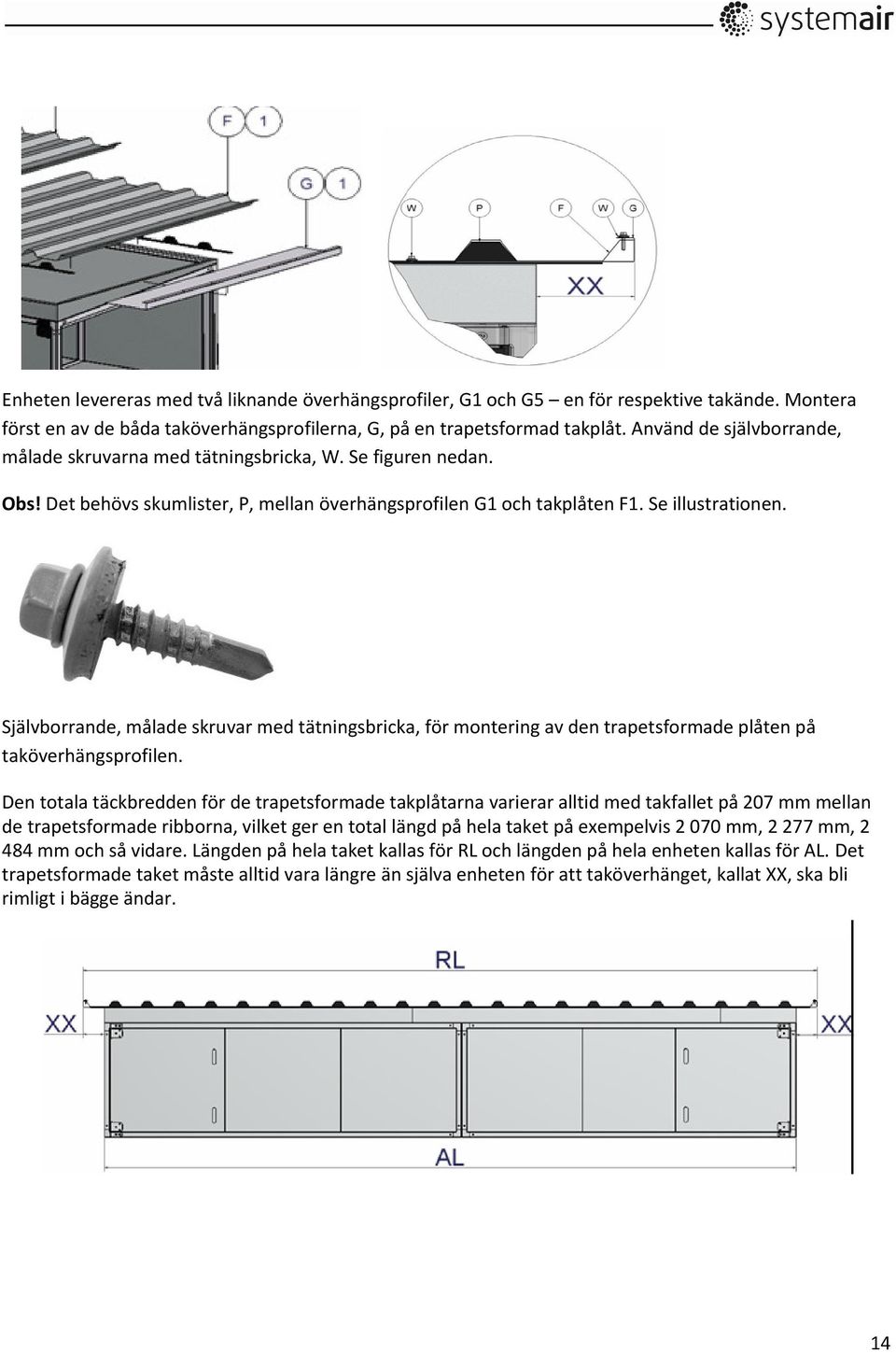

14 Enheten levereras med två liknande överhängsprofiler, G1 och G5 en för respektive takände. Montera först en av de båda taköverhängsprofilerna, G, på en trapetsformad takplåt. Använd de självborrande, målade skruvarna med tätningsbricka, W. Se figuren nedan. Obs! Det behövs skumlister, P, mellan överhängsprofilen G1 och takplåten F1. Se illustrationen. Självborrande, målade skruvar med tätningsbricka, för montering av den trapetsformade plåten på taköverhängsprofilen. Den totala täckbredden för de trapetsformade takplåtarna varierar alltid med takfallet på 207 mm mellan de trapetsformade ribborna, vilket ger en total längd på hela taket på exempelvis mm, mm, mm och så vidare. Längden på hela taket kallas för RL och längden på hela enheten kallas för AL. Det trapetsformade taket måste alltid vara längre än själva enheten för att taköverhänget, kallat XX, ska bli rimligt i bägge ändar. 14

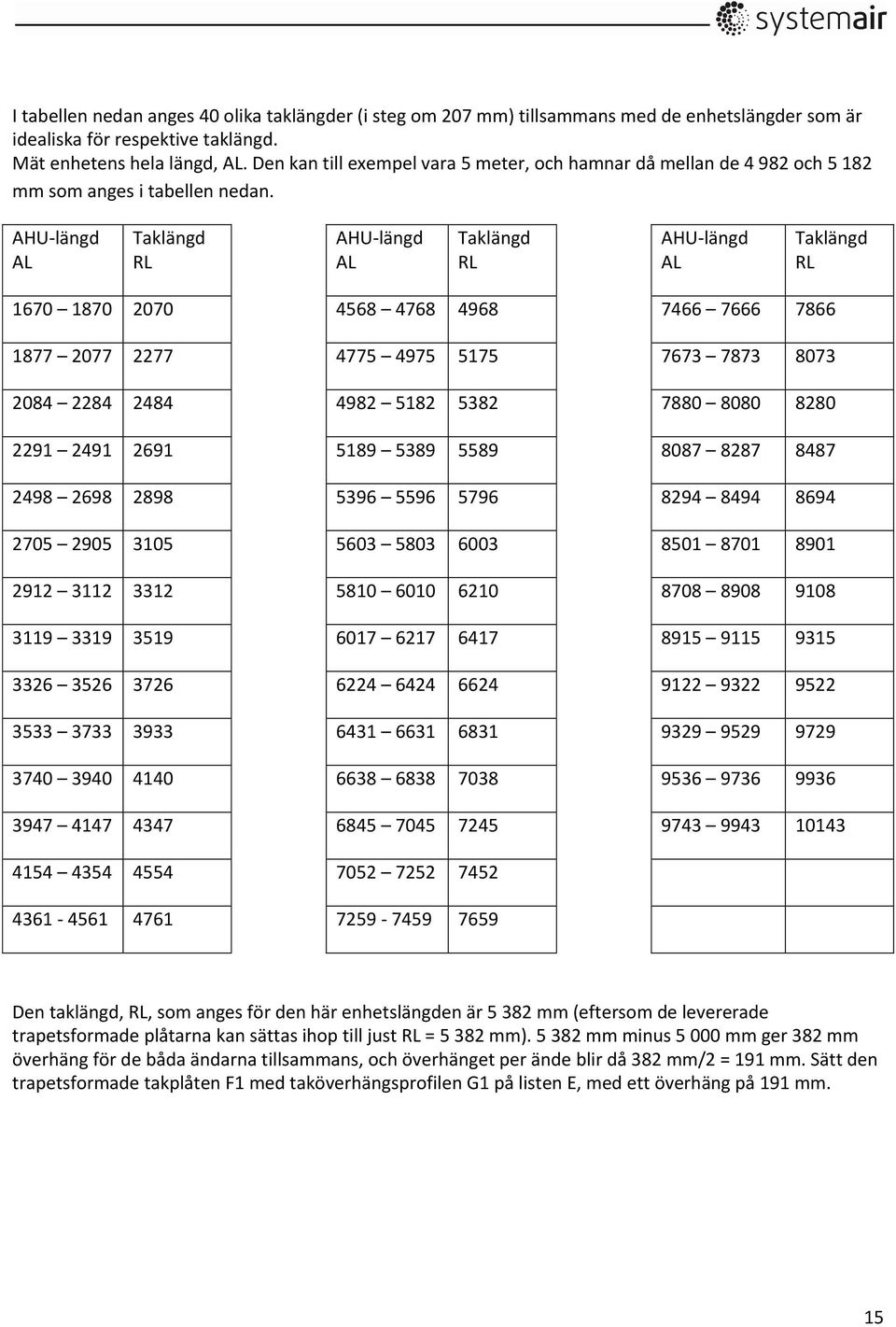

15 I tabellen nedan anges 40 olika taklängder (i steg om 207 mm) tillsammans med de enhetslängder som är idealiska för respektive taklängd. Mät enhetens hela längd, AL. Den kan till exempel vara 5 meter, och hamnar då mellan de och mm som anges i tabellen nedan. AHU-längd AL Taklängd RL AHU-längd AL Taklängd RL AHU-längd AL Taklängd RL Den taklängd, RL, som anges för den här enhetslängden är mm (eftersom de levererade trapetsformade plåtarna kan sättas ihop till just RL = mm) mm minus mm ger 382 mm överhäng för de båda ändarna tillsammans, och överhänget per ände blir då 382 mm/2 = 191 mm. Sätt den trapetsformade takplåten F1 med taköverhängsprofilen G1 på listen E, med ett överhäng på 191 mm. 15

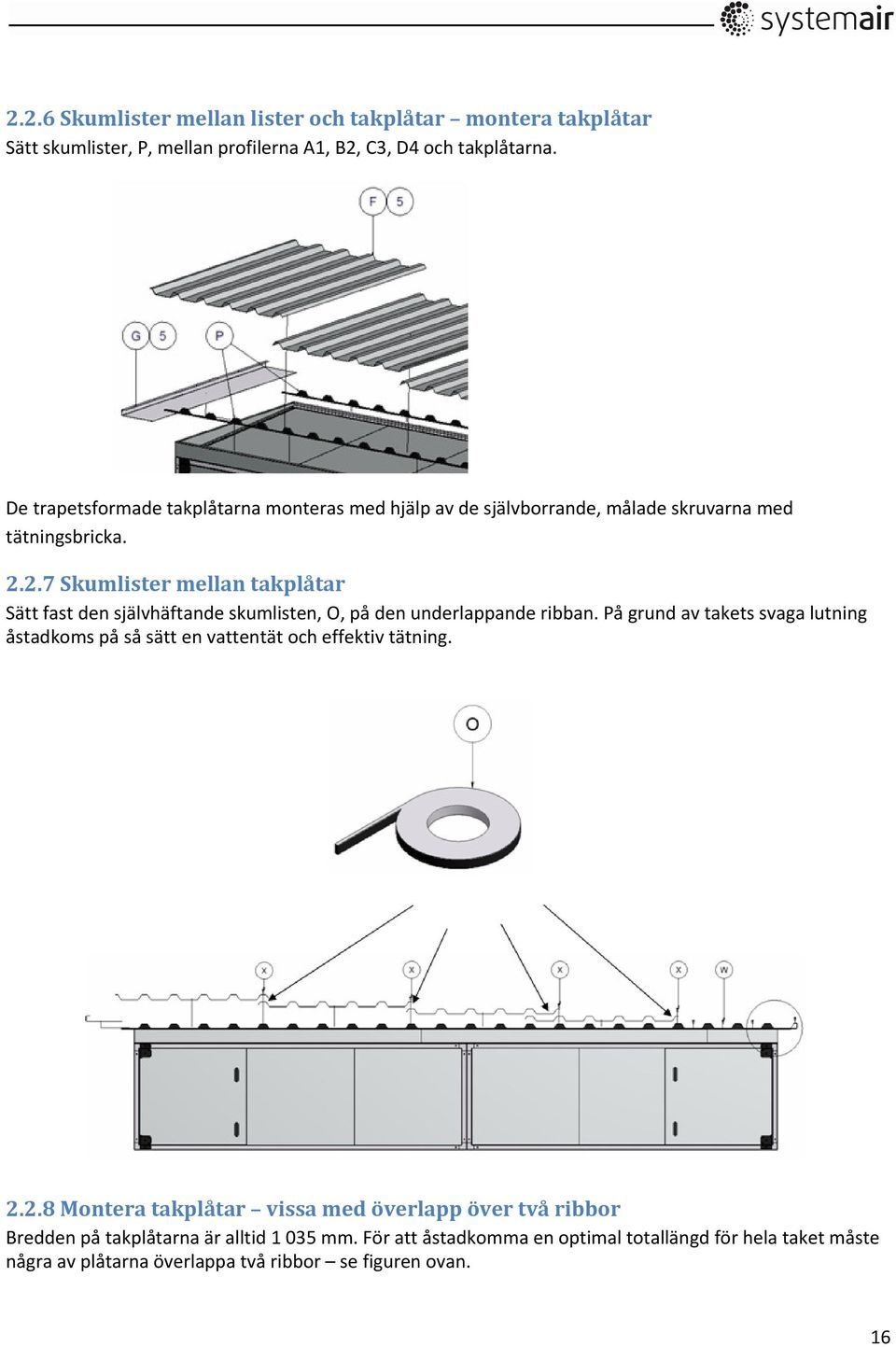

16 2.2.6 Skumlister mellan lister och takplåtar montera takplåtar Sätt skumlister, P, mellan profilerna A1, B2, C3, D4 och takplåtarna. De trapetsformade takplåtarna monteras med hjälp av de självborrande, målade skruvarna med tätningsbricka Skumlister mellan takplåtar Sätt fast den självhäftande skumlisten, O, på den underlappande ribban. På grund av takets svaga lutning åstadkoms på så sätt en vattentät och effektiv tätning Montera takplåtar vissa med överlapp över två ribbor Bredden på takplåtarna är alltid mm. För att åstadkomma en optimal totallängd för hela taket måste några av plåtarna överlappa två ribbor se figuren ovan. 16

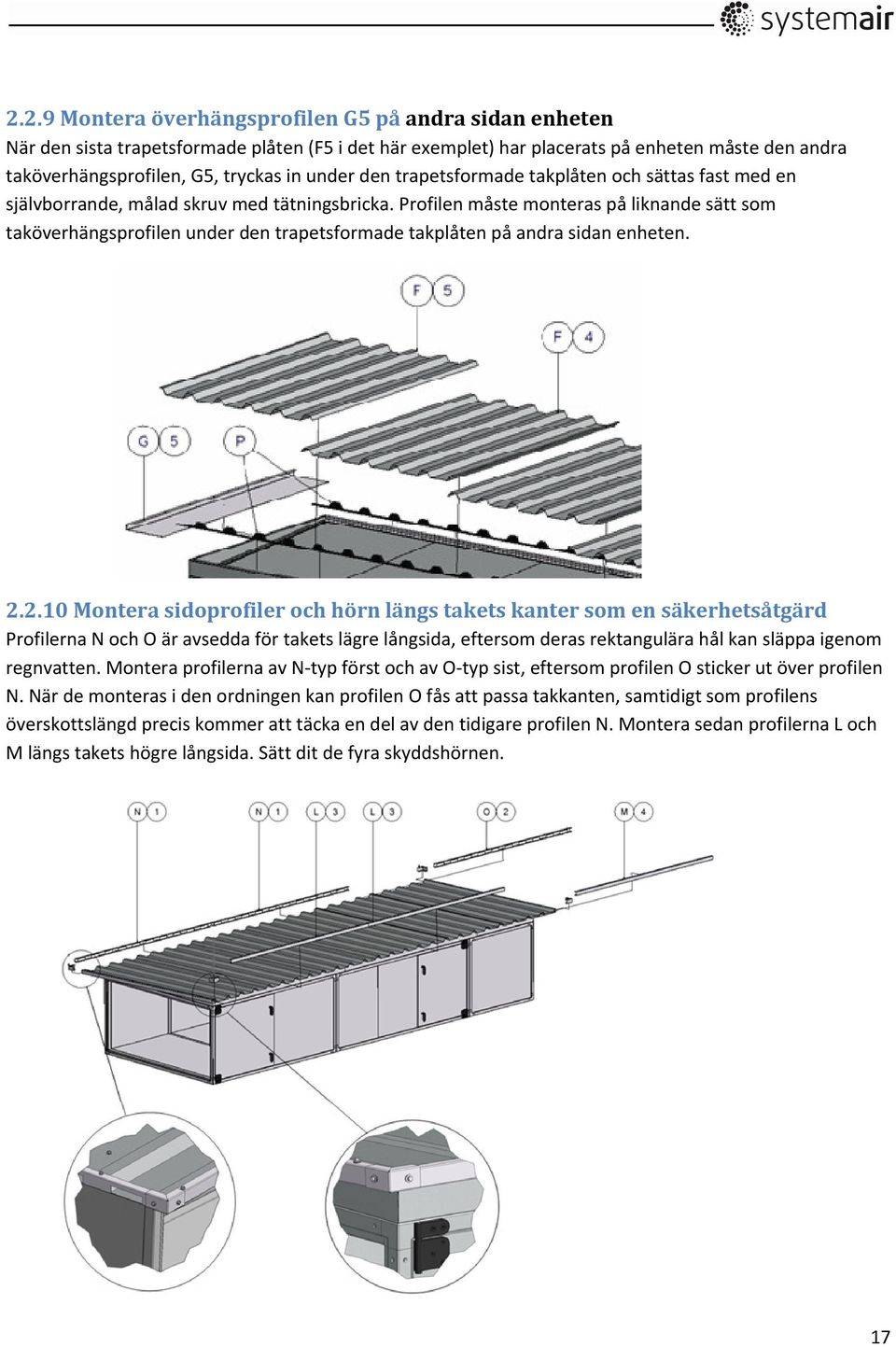

17 2.2.9 Montera överhängsprofilen G5 på andra sidan enheten När den sista trapetsformade plåten (F5 i det här exemplet) har placerats på enheten måste den andra taköverhängsprofilen, G5, tryckas in under den trapetsformade takplåten och sättas fast med en självborrande, målad skruv med tätningsbricka. Profilen måste monteras på liknande sätt som taköverhängsprofilen under den trapetsformade takplåten på andra sidan enheten Montera sidoprofiler och hörn längs takets kanter som en säkerhetsåtgärd Profilerna N och O är avsedda för takets lägre långsida, eftersom deras rektangulära hål kan släppa igenom regnvatten. Montera profilerna av N-typ först och av O-typ sist, eftersom profilen O sticker ut över profilen N. När de monteras i den ordningen kan profilen O fås att passa takkanten, samtidigt som profilens överskottslängd precis kommer att täcka en del av den tidigare profilen N. Montera sedan profilerna L och M längs takets högre långsida. Sätt dit de fyra skyddshörnen. 17

18 Täta plåtfogar så att de står emot väta Avsluta monteringen av ståltaket genom att täta alla plåtfogar med silikon för att förhindra att regnvatten kommer in i aggregatet. Se exempel på fogar som måste tätas nedan. 18

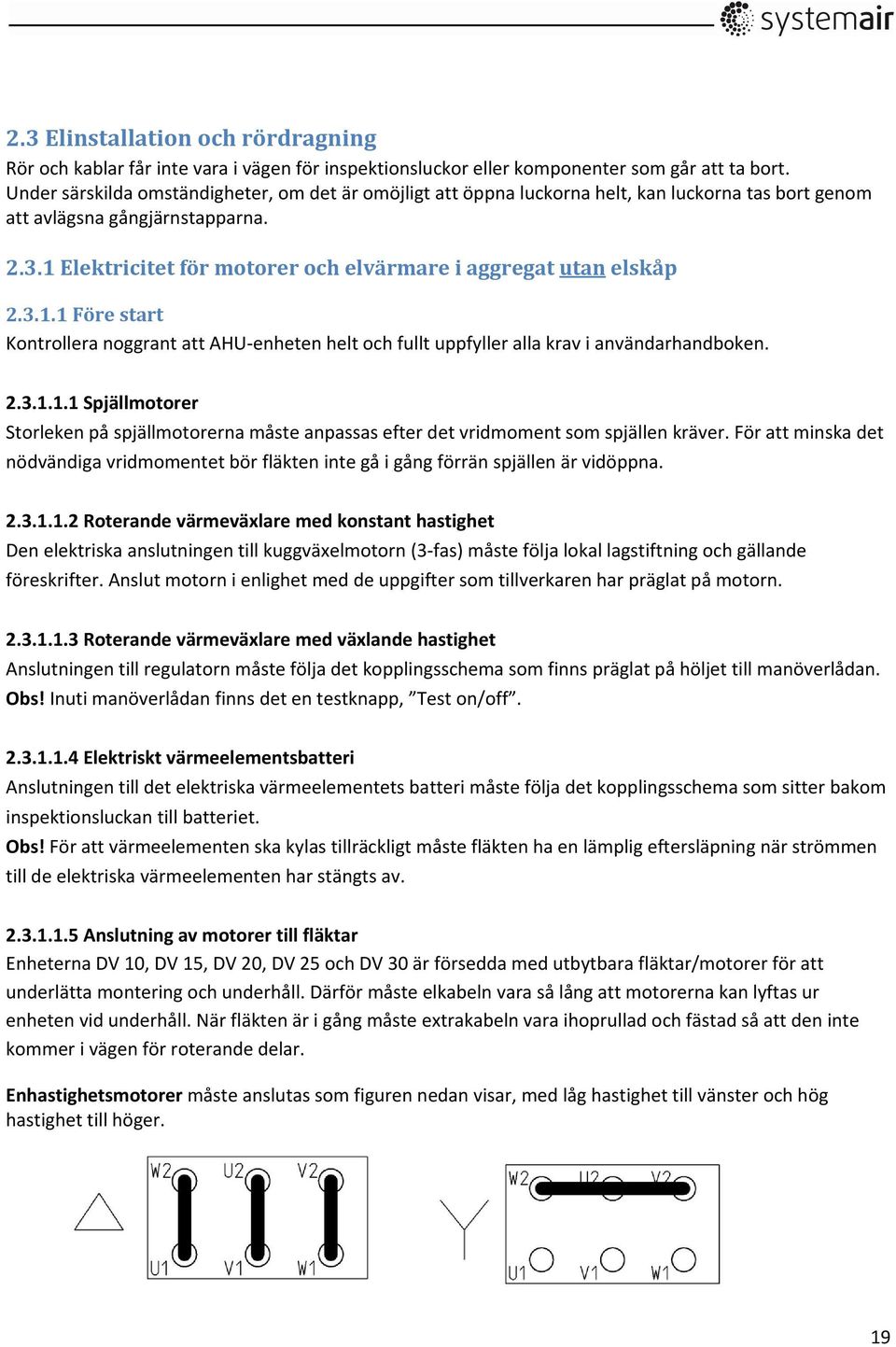

19 2.3 Elinstallation och rördragning Rör och kablar får inte vara i vägen för inspektionsluckor eller komponenter som går att ta bort. Under särskilda omständigheter, om det är omöjligt att öppna luckorna helt, kan luckorna tas bort genom att avlägsna gångjärnstapparna Elektricitet för motorer och elvärmare i aggregat utan elskåp Före start Kontrollera noggrant att AHU-enheten helt och fullt uppfyller alla krav i användarhandboken Spjällmotorer Storleken på spjällmotorerna måste anpassas efter det vridmoment som spjällen kräver. För att minska det nödvändiga vridmomentet bör fläkten inte gå i gång förrän spjällen är vidöppna Roterande värmeväxlare med konstant hastighet Den elektriska anslutningen till kuggväxelmotorn (3-fas) måste följa lokal lagstiftning och gällande föreskrifter. Anslut motorn i enlighet med de uppgifter som tillverkaren har präglat på motorn Roterande värmeväxlare med växlande hastighet Anslutningen till regulatorn måste följa det kopplingsschema som finns präglat på höljet till manöverlådan. Obs! Inuti manöverlådan finns det en testknapp, Test on/off Elektriskt värmeelementsbatteri Anslutningen till det elektriska värmeelementets batteri måste följa det kopplingsschema som sitter bakom inspektionsluckan till batteriet. Obs! För att värmeelementen ska kylas tillräckligt måste fläkten ha en lämplig eftersläpning när strömmen till de elektriska värmeelementen har stängts av Anslutning av motorer till fläktar Enheterna DV 10, DV 15, DV 20, DV 25 och DV 30 är försedda med utbytbara fläktar/motorer för att underlätta montering och underhåll. Därför måste elkabeln vara så lång att motorerna kan lyftas ur enheten vid underhåll. När fläkten är i gång måste extrakabeln vara ihoprullad och fästad så att den inte kommer i vägen för roterande delar. Enhastighetsmotorer måste anslutas som figuren nedan visar, med låg hastighet till vänster och hög hastighet till höger. 19

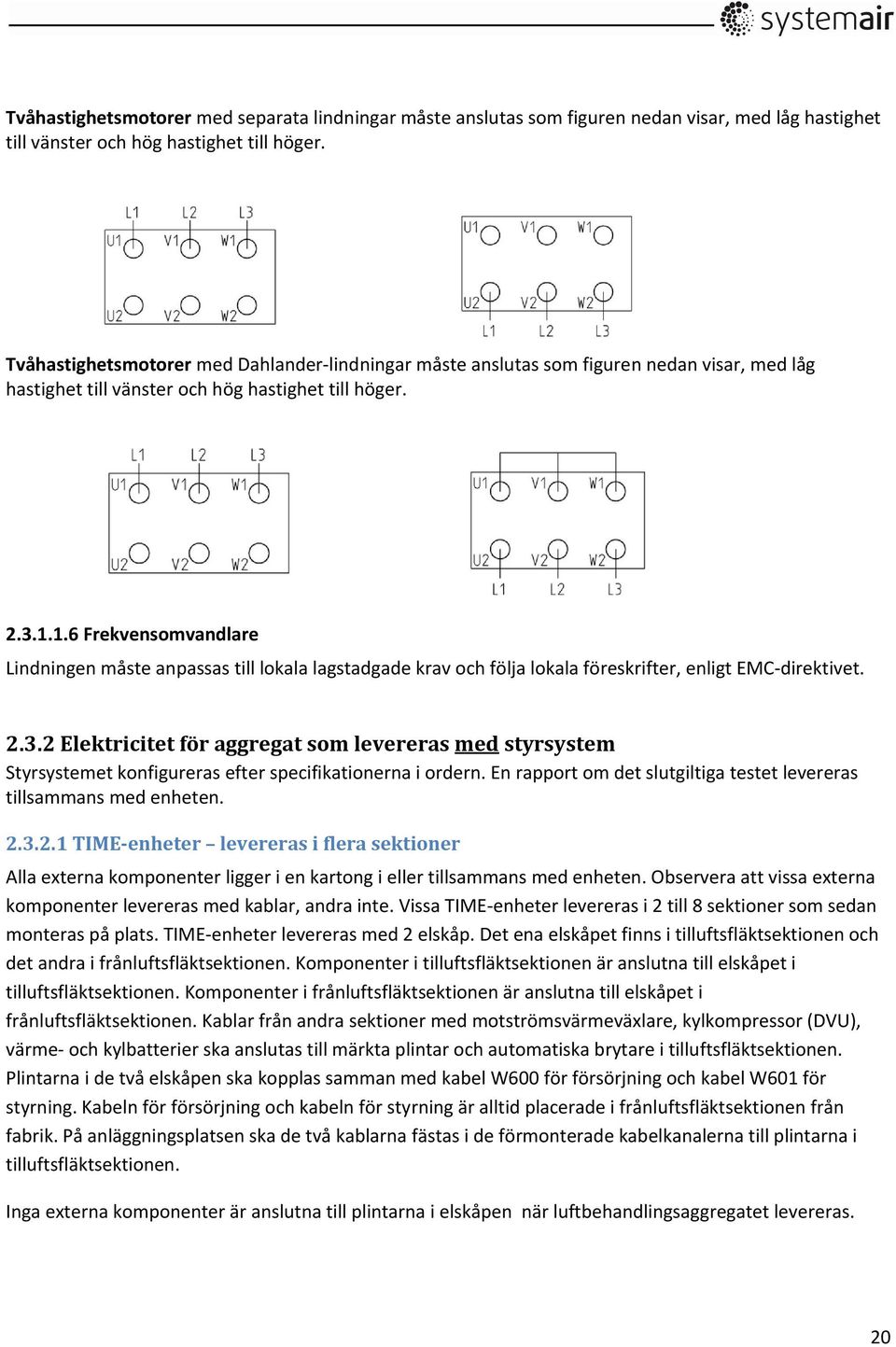

20 Tvåhastighetsmotorer med separata lindningar måste anslutas som figuren nedan visar, med låg hastighet till vänster och hög hastighet till höger. Tvåhastighetsmotorer med Dahlander-lindningar måste anslutas som figuren nedan visar, med låg hastighet till vänster och hög hastighet till höger Frekvensomvandlare Lindningen måste anpassas till lokala lagstadgade krav och följa lokala föreskrifter, enligt EMC-direktivet Elektricitet för aggregat som levereras med styrsystem Styrsystemet konfigureras efter specifikationerna i ordern. En rapport om det slutgiltiga testet levereras tillsammans med enheten TIME-enheter levereras i flera sektioner Alla externa komponenter ligger i en kartong i eller tillsammans med enheten. Observera att vissa externa komponenter levereras med kablar, andra inte. Vissa TIME-enheter levereras i 2 till 8 sektioner som sedan monteras på plats. TIME-enheter levereras med 2 elskåp. Det ena elskåpet finns i tilluftsfläktsektionen och det andra i frånluftsfläktsektionen. Komponenter i tilluftsfläktsektionen är anslutna till elskåpet i tilluftsfläktsektionen. Komponenter i frånluftsfläktsektionen är anslutna till elskåpet i frånluftsfläktsektionen. Kablar från andra sektioner med motströmsvärmeväxlare, kylkompressor (DVU), värme- och kylbatterier ska anslutas till märkta plintar och automatiska brytare i tilluftsfläktsektionen. Plintarna i de två elskåpen ska kopplas samman med kabel W600 för försörjning och kabel W601 för styrning. Kabeln för försörjning och kabeln för styrning är alltid placerade i frånluftsfläktsektionen från fabrik. På anläggningsplatsen ska de två kablarna fästas i de förmonterade kabelkanalerna till plintarna i tilluftsfläktsektionen. Inga externa komponenter är anslutna till plintarna i elskåpen när luftbehandlingsaggregatet levereras. 20

21 Steg 1: Förbered kablarna för anslutning I delar som saknar elskåp ligger kablarna från komponenterna ihoprullade inuti delarna. Lossa på de ihoprullade kablarna så att de kan dras inuti delarna Steg 2: Dra kablarna genom kabelgenomföringarna Dra kablarna genom de förmonterade kabelgenomföringarna i sektionerne och placera dem i de förmonterade kabelkanalerna. Dra till sist kablarna genom kabelgenomföringarna i elskåpet i tilluftsfläktsektionen Steg 3: Anslut kablarna till kopplingsplintarna Alla kablar är märkta med nummer. Anslut kablarna till plintarna och strömbrytarna med matchande nummer. Anslutning av kablar framgår av medföljande kopplingsschema Steg 4: Montera externa komponenter. Externa komponenter är till exempel: sensorn för tilluftstemperatur, ventilmotorerna, sensorn för vattentemperaturen i värmeslingan (om en vattenvärmeslinga behövs), cirkulationspumpen (Systemair levererar visserligen inte pumpen, men det finns uttag för den på plintarna i elskåpet för pump med enfasmotor), de två tryckluftsgivarna (om det finns en lösning för konstant tryck i rörledningarna) och signalförstärkaren (om en sådan behövs). Alla komponenter levereras inte tillsammans med varje TIMEenhet. Se orderbekräftelsen som innehåller exakta uppgifter om och en beskrivning av tillbehören för enheten. I användarhandboken finns en beskrivning av alla tillbehör som finns att tillgå för TIME-enheterna. Temperaturgivare och Systemair Control Panel levereras med kablar. Övriga komponenter levereras utan kablar Steg 5: Montera Systemair-kontrollpanelen. Systemair-kontrollpanelen med tillhörande kabel ligger i en kartong inuti enheten, bredvid elskåpet. Den är konstruerad för lodrät montering, till exempel på väggen. Kontrollpanelen levereras med 10 meter kabel och ett kontaktdon för anslutning till regulatorn inuti elskåpet. Kabeln är ännu inte dragen genom kabelgenomföringen i elskåpet. Dra därför ur kabeln på baksidan av kontrollpanelen, dra kabeln genom kabelgenomföringen i elskåpet, justera kabelns längd och sätt slutligen tillbaka kabeln i kontrollpanelen (plint 7a = gul kabel, 7b = orange, 7c = röd, 7d = brun, 7e = svart). Kontrollpanelen får ström från regulatorn, och det går inte att använda en längre kabel. Om det inte räcker med 10 meter kabel måste en signalförstärkare monteras mellan kontrollpanelen och regulatorn Steg 6: Dra kablar från externa komponenter Kablarna får inte vara i vägen för inspektionsluckorna eller hindra borttagning av fläktar och roterande värmeväxlare från storlekarna 10, 15, 20, 25 och Steg 7: Tryckgivare Steg 7a Tryckgivare över fläktar för styrning av luftvolymen i m3/h Om luftbehandlingsaggregatet beställts för att styra luftvolymen i m3/h via tilluftsfläkten och frånluftsfläkten är tryckgivarna redan installerade inuti enheten. Systemet har testats och inget behöver 21

22 installeras Steg 7b Tryckgivare som är monterade i kanaler för styrning av trycket i Pa Om luftbehandlingsaggregatet beställts för att styra trycket i kanalerna i Pa måste luftvolymen från aggregatet fortlöpande anpassas för att det ska gå att bibehålla börvärdestrycket i kanalerna. När kanalernas tryck ska styras skall inga tryckgivare monteras över fläktarna inuti enheten, däremot måste tryckgivare monteras i huvudkanalerna en i huvudkanalen för tilluft och en i huvudkanalen för frånluft. Tryckgivarna ligger i en kartong inuti enheten. Tryckgivarna är inte anslutna till elskåpet vid leverans. Säkerställ att tryckgivarna inte monteras på platser i kanalerna som är utsatta för kraftig turbulens, eftersom det är mycket viktigt att regulatorn får stabila signaler Steg 8: Montera sensorn för tilluftstemperatur Sensorn för tilluftstemperatur ligger i en kartong inuti enheten, bredvid elskåpet. Borra ett hål i tilluftskanalen, minst 1 2 meter från värme- eller kylbatteriet, och montera sensorn. Givaren har 10 m kabel och är inte ansluten till plintarna i elskåpet vid leverans Steg 9: Installera nätanslutning och huvudströmbrytare AHU-enheten kan levereras med eller utan allpolig huvudströmbrytare se orderbekräftelsen som innehåller de exakta uppgifterna. Huvudströmbrytaren måste monteras i enlighet med gällande föreskrifter. Kablarna får inte vara i vägen för inspektionsluckorna eller hindra borttagning av fläktar och roterande värmeväxlare från storlekarna 10, 15, 20, 25 och 30. Elskåpet i tilluftsfläktsektionen har alltid uttag för anslutning av nätaggregatet Huvudströmbrytare levereras monterad Huvudströmbrytaren levereras monterad och ansluten till plintar i elskåpet Huvudströmbrytaren levereras omonterad Huvudströmbrytaren levereras i en kartong inuti enheten, bredvid elskåpet. Huvudströmbrytaren är inte monterad och ansluten Huvudströmbrytare medföljer ej Det ingår inte någon allpolig huvudströmbrytare i leveransen TIME-enhet levereras som monterad enhet på balkram Alla externa komponenter ligger i en kartong i eller tillsammans med enheten. Observera att vissa externa komponenter levereras med kablar, andra inte. TIME-enheter levereras med 2 elskåp. Det ena elskåpet finns i tilluftsfläktsektionen och det andra i frånluftsfläktsektionen När enheten levereras monterad på balkram är alla interna komponenter anslutna till elskåpen. Kabel för strömförsörjning och alla kablar från externa komponenter måste ledas in i denna sektion genom en kabelinföring i sektionens botten och in i kopplingsboxen genom kabelinföringar. Inga externa komponenter är anslutna till plintarna i elskåpet när luftbehandlingsaggregatet levereras Steg 1: Montera externa komponenter Externa komponenter är till exempel: sensor för tilluftstemperatur, ventilmotorer, sensorn för vattentemperaturen i värmeslingan (om en vattenvärmeslinga behövs), cirkulationspumpen (Systemair 22

23 levererar visserligen inte pumpen, men det finns uttag för den på plintarna i elskåpet för pump med enfasmotor), de två tryckluftsgivarna (om det finns en lösning för konstant tryck i rörledningarna) och signalförstärkaren (om en sådan behövs). Alla komponenter levereras inte tillsammans med varje TIMEenhet. Se orderbekräftelsen som innehåller exakta uppgifter om och en beskrivning av tillbehören för enheten. I användarhandboken finns en beskrivning av alla tillbehör som finns att tillgå för TIME-enheterna. Temperaturgivare och Systemair Control Panel levereras med kablar. Övriga komponenter levereras utan kablar Steg 2: Dra kablar från externa komponenter Kablarna får inte vara i vägen för inspektionsluckorna eller hindra borttagning av fläktar och roterande värmeväxlare från storlekarna 10, 15, 20, 25 och 30. Kablarna ingår inte i leveransen från Systemair Steg 3: Dra kablarna genom kabelgenomföringarna i botten av tilluftsfläktsektionen. Kabel för strömförsörjning och alla kablar från externa komponenter måste ledas in i denna sektion genom en kabelinföring i sektionens botten och in i kopplingsboxen genom kabelinföringar. Anslutning av kablar framgår av medföljande kopplingsschema Steg 4: Montera Systemair-kontrollpanelen För enheter med en regulator från Systemair levereras Systemair-kontrollpanelen med kabel och kontaktdon i en kartong inuti enheten. Systemair-kontrollpanelen är konstruerad för lodrät montering, till exempel på väggen. Kontrollpanelen levereras med 10 meter kabel och ett kontaktdon för anslutning till regulatorn inuti elskåpet. Kabeln är ännu inte dragen genom kabelgenomföringen i elskåpet. Dra därför ur kabeln på baksidan av kontrollpanelen från Systemair, dra kabeln genom kabelgenomföringen i elskåpet, justera kabelns längd och sätt slutligen tillbaka kabeln i kontrollpanelen (plint 7a = gul kabel, 7b = orange, 7c = röd, 7d = brun, 7e = svart). Kontrollpanelen får ström från regulatorn, och det går inte att använda en längre kabel. Om det inte räcker med 10 meter kabel måste en signalförstärkare monteras mellan kontrollpanelen och regulatorn Steg 5: Tryckgivare Steg 5a Tryckgivare över fläktar för styrning av luftvolymen i m3/h Om luftbehandlingsaggregatet beställts för att styra luftvolymen i m3/h via tilluftsfläkten och frånluftsfläkten är tryckgivarna redan installerade inuti enheten. Systemet har testats och inget behöver installeras Steg 5b Tryckgivare som är monterade i kanaler för styrning av trycket i Pa Om luftbehandlingsaggregatet beställts för att styra trycket i kanalerna i Pa måste luftvolymen från aggregatet fortlöpande anpassas för att det ska gå att bibehålla börvärdestrycket i kanalerna När kanalernas tryck ska styras skall inga tryckgivare monteras över fläktarna inuti enheten, däremot måste tryckgivare monteras i huvudkanalerna en i huvudkanalen för tilluft och en i huvudkanalen för frånluft. Tryckgivarna ligger i en kartong inuti enheten. Säkerställ att tryckgivarna inte monteras på platser i kanalerna som är utsatta för kraftig turbulens, eftersom det är mycket viktigt att regulatorn får stabila signaler Steg 6: Montera sensorn för tilluftstemperatur Sensorn för tilluftstemperatur ligger i en kartong inuti enheten, bredvid elskåpet. Borra ett hål i 23

24 tilluftskanalen, minst 1 2 meter från värme- eller kylbatteriet, och montera sensorn. Givaren har 10 m kabel och är inte ansluten till plintarna i elskåpet vid leverans Steg 7: Installera nätanslutning och huvudströmbrytare. AHU-enheten kan levereras med eller utan allpolig huvudströmbrytare se orderbekräftelsen som innehåller de exakta uppgifterna. Huvudströmbrytaren måste monteras i enlighet med gällande föreskrifter. Kablarna får inte vara i vägen för inspektionsluckorna eller hindra borttagning av fläktar och roterande värmeväxlare från storlekarna 10, 15, 20, 25 och 30. Kablarna ingår inte i leveransen från Systemair. Elskåpet i tilluftsfläktsektionen har alltid uttag för anslutning av nätaggregatet Huvudströmbrytare levereras monterad Huvudströmbrytaren levereras monterad och ansluten till plintar i elskåpet Huvudströmbrytaren levereras omonterad. Huvudströmbrytaren levereras i en kartong inuti enheten, bredvid elskåpet. Huvudströmbrytaren är inte monterad och ansluten Huvudströmbrytare medföljer ej Det ingår inte någon allpolig huvudströmbrytare i leveransen DV-enheter levereras som monterad enhet Alla externa komponenter ligger i en kartong ovanpå enheten. Utomhusversioner av DV-enheter med elskåp levereras med elskåpet inuti enheten. Alla interna komponenter är försedda med kablar och anslutna till plintar och säkringar i elskåpet och kabelgenomföringar för kablar från externa komponenter är placerade på enhetens framsida, nedanför elskåpet på dessa enheter Steg 1: Montera externa komponenter Externa komponenter är till exempel: sensor för tilluftstemperatur, ventilmotorer, sensor för vattentemperaturen i varmvattenbatteriet (om ett varmvattenbatteri behövs), cirkulationspump (Systemair levererar visserligen inte pumpen, men det finns uttag för den på plintarna i elskåpet för pump med enfasmotor), de två tryckluftsgivarna (om det finns en lösning för konstant tryck i kanalerna) och signalförstärkare (om en sådan behövs). Alla komponenter levereras inte tillsammans med varje DV-enhet. Se orderbekräftelsen som innehåller exakta uppgifter om och en beskrivning av tillbehören för enheten. I användarhandboken finns en beskrivning av alla tillbehör som finns att tillgå för DV-enheterna Steg 2: Dra kablar från externa komponenter Kablarna får inte vara i vägen för inspektionsluckorna eller hindra borttagning av fläktar och roterande värmeväxlare från storlekarna 10, 15, 20, 25 och 30. Kablarna ingår inte i leveransen från Systemair Steg 3: Dra kablarna genom kabelgenomföringarna till det inbyggda elskåpet I delen med elskåpet finns det kabelgenomföringar i olika storlekar. Dra kablarna genom de förmonterade kabelgenomföringarna. 24

25 Steg 4: Montera Systemair-kontrollpanelen För enheter med en regulator från Systemair levereras Systemair-kontrollpanelen med kabel och kontaktdon i en kartong ovanpå enheten. Systemair-kontrollpanelen är konstruerad för lodrät montering, till exempel på väggen. Kontrollpanelen levereras med 10 meter kabel och ett kontaktdon för anslutning till regulatorn inuti elskåpet. Kabeln är ännu inte dragen genom kabelgenomföringen i elskåpet. Dra därför ur kabeln på baksidan av kontrollpanelen från Systemair, dra kabeln genom kabelgenomföringen i elskåpet, justera kabelns längd och sätt slutligen tillbaka kabeln i kontrollpanelen (plint 7a = gul kabel, 7b = orange, 7c = röd, 7d = brun, 7e = svart). Kontrollpanelen får ström från regulatorn, och det går inte att använda en längre kabel. Om det inte räcker med 10 meter kabel måste en signalförstärkare monteras mellan kontrollpanelen och regulatorn Steg 5: Tryckgivare Steg 5a Tryckgivare över fläktar för styrning av luftvolymen i m3/h Om luftbehandlingsaggregatet beställts för att styra luftvolymen i m3/h via tilluftsfläkten och frånluftsfläkten är tryckgivarna redan installerade inuti enheten. Systemet har testats och inget behöver installeras Steg 5b Tryckgivare som är monterade i kanaler för styrning av trycket i Pa Om luftbehandlingsaggregatet beställts för att styra trycket i kanalerna i Pa måste luftvolymen från aggregatet fortlöpande anpassas för att det ska gå att bibehålla börvärdestrycket i kanalerna När kanalernas tryck ska styras skall inga tryckgivare monteras över fläktarna inuti enheten, däremot måste tryckgivare monteras i huvudkanalerna en i huvudkanalen för tilluft och en i huvudkanalen för frånluft. Tryckgivarna ligger i en kartong ovanpå enheten, bredvid elskåpet. Tryckgivarna är redan anslutna till elskåpet vid leverans. Säkerställ att tryckgivarna inte monteras på platser i kanalerna som är utsatta för kraftig turbulens, eftersom det är mycket viktigt att regulatorn får stabila signaler Steg 6: Montera sensorn för tilluftstemperatur Sensorn för tilluftstemperatur ligger i en kartong ovanpå enheten, bredvid elskåpet. Borra ett hål i tilluftskanalen, minst 1 2 meter från värme- eller kylbatteriet, och montera sensorn Steg 7: Installera nätanslutning och huvudströmbrytare. AHU-enheten kan levereras med eller utan allpolig huvudströmbrytare se orderbekräftelsen som innehåller de exakta uppgifterna. Huvudströmbrytaren måste monteras i enlighet med gällande föreskrifter. Kablarna får inte vara i vägen för inspektionsluckorna eller hindra borttagning av fläktar och roterande värmeväxlare från storlekarna 10, 15, 20, 25 och 30. Kablarna ingår inte i leveransen från Systemair. Elskåpet har alltid plintar för anslutning till nätaggregatet Huvudströmbrytare levereras monterad Huvudströmbrytaren levereras monterad och ansluten till plintar i elskåpet Huvudströmbrytaren levereras omonterad. Huvudströmbrytaren levereras i en kartong ovanpå enheten, bredvid elskåpet. Huvudströmbrytaren är inte monterad och ansluten. 25

26 Huvudströmbrytare medföljer ej Det ingår inte någon allpolig huvudströmbrytare i leveransen DV leveret i sektioner DV-enheterna levereras i sektioner som sedan monteras på plats. Elskåp och styrkomponenter är inbyggda i enheterna. Det går att beställa enheter både med och utan regulator i elskåpet. Se orderbekräftelsen som innehåller de exakta uppgifterna. Alla externa komponenter ligger i en kartong ovanpå enheten. Vissa externa komponenter levereras med kablar, andra inte. Elskåpet är försett med kabelgenomföringar för de externa komponenternas kablar Steg 1: Förbered kablarna för anslutning Komponenter som är monterade inuti enhetens delar levereras med tillräckliga kablar, som ligger ihoprullade inuti delarna. Lossa på respektive ihoprullad kabel så att den kan dras mellan komponenten och elskåpet. Kablarna är försedda med kontaktdon för anslutning till kopplingsplintarna i elskåpet. I limsocklarna finns det förmonterade kabelbinder som används för att fästna kablarna mellan elskåpet och komponenterna i enhetens sektioner. Kablarna som ovan på enhetens sektioner skyddas av metallhöljen. Innan kablarna börjar dras skall metallhöljena tas bort Steg 2: Dra kablarna i förmonterade kabelkanaler under metallhöljena Använd de förmonterade kabelbinderne för att fästa kablarna på ett ordnat sätt mellan elskåpet och komponenterna i de olika sektioner. Bäst resultat uppnås genom att börja dra kablarna från komponenterna i den del av enheten som ligger längst bort från elskåpet. Sätt tillbaka metallhöljena när alla kablar ovan på enheterna har dragits Steg 3: Anslut kablarna till kopplingsplintarna Alla kablar är försedda med kontaktdon. Anslut kontaktdonen till kopplingsplintarna. Numren på kablarna och plintarna måste vara identiska. Anslut inte försörjning för fläktmotorernas frekvensomvandlare och DVU-delen (delen med kylkompressorn) till kopplingsplintarna, utan direkt till de märkta strömbrytarna Steg 4: Montera Systemair-kontrollpanelen För enheter med en regulator från Systemair levereras Systemair-kontrollpanelen med kabel och kontaktdon i en kartong ovanpå enheten. Systemair-kontrollpanelen är konstruerad för lodrät montering, till exempel på väggen. Kontrollpanelen levereras med 10 meter kabel och ett kontaktdon för anslutning till regulatorn inuti elskåpet. Kabeln är ännu inte dragen genom kabelgenomföringen i elskåpet. Dra därför ur kabeln på baksidan av kontrollpanelen från Systemair, dra kabeln genom kabelgenomföringen i elskåpet, justera kabelns längd och sätt slutligen tillbaka kabeln i kontrollpanelen (plint 7a = gul kabel, 7b = orange, 7c = röd, 7d = brun, 7e = svart). Kontrollpanelen får ström från regulatorn, och det går inte att använda en längre kabel. Om det inte räcker med 10 meter kabel måste en signalförstärkare monteras mellan kontrollpanelen och regulatorn Steg 5: Montera externa komponenter Externa komponenter är till exempel: sensor för tilluftstemperatur, ventilmotorer, sensor för vattentemperaturen i varmvattenbatteriet (om ett varmvattenbatteri behövs), cirkulationspump (Systemair levererar visserligen inte pumpen, men det finns uttag för den på plintarna i elskåpet för pump med enfasmotor), de två tryckluftsgivarna (om det finns en lösning för konstant tryck i kanalerna) och signalförstärkare (om en sådan behövs). Alla komponenter levereras inte tillsammans med varje DV-enhet. 26

27 Se orderbekräftelsen som innehåller exakta uppgifter om och en beskrivning av tillbehören för enheten. I användarhandboken finns en beskrivning av alla tillbehör som finns att tillgå för DV-enheterna Steg 6: Dra kablar från externa komponenter och nätanslutning Kablarna får inte vara i vägen för inspektionsluckorna eller hindra borttagning av fläktar och roterande värmeväxlare från storlekarna 10, 15, 20, 25 och 30. Kablarna ingår inte i leveransen från Systemair Steg 7: Tryckgivare Steg 7a Tryckgivare över fläktar för styrning av luftvolymen i m3/h Om luftbehandlingsaggregatet beställts för att styra luftvolymen i m3/h via tilluftsfläkten och frånluftsfläkten är tryckgivarna redan installerade inuti enheten. Systemet har testats och inget behöver installeras Steg 7b Tryckgivare som är monterade i kanaler för styrning av trycket i Pa Om luftbehandlingsaggregatet beställts för att styra trycket i kanalerna i Pa måste luftvolymen från aggregatet fortlöpande anpassas för att det ska gå att bibehålla börvärdestrycket i kanalerna När kanalernas tryck ska styras skall inga tryckgivare monteras över fläktarna inuti enheten, däremot måste tryckgivare monteras i huvudkanalerna en i huvudkanalen för tilluft och en i huvudkanalen för frånluft. Tryckgivarna ligger i en kartong ovanpå enheten, bredvid elskåpet. Tryckgivarna är redan anslutna till elskåpet vid leverans. Säkerställ att tryckgivarna inte monteras på platser i kanalerna som är utsatta för kraftig turbulens, eftersom det är mycket viktigt att regulatorn får stabila signaler Steg 8: Montera sensorn för tilluftstemperatur Sensorn för tilluftstemperatur ligger i en kartong ovanpå enheten, bredvid elskåpet. Borra ett hål i tilluftskanalen minst 1 2 meter från värme- eller kylbatteriet, och montera därefter sensorn Steg 9: Installera nätanslutning och huvudströmbrytare AHU-enheten kan levereras med eller utan allpolig huvudströmbrytare. Se orderbekräftelsen som innehåller de exakta uppgifterna. Huvudströmbrytaren måste monteras i enlighet med gällande krav och föreskrifter. Kablarna får inte vara i vägen för inspektionsluckorna eller hindra borttagning av fläktar och roterande värmeväxlare från storlekarna 10, 15, 20, 25 och 30. Kablarna ingår inte i leveransen från Systemair. Elskåpet har alltid plintar för anslutning till nätaggregatet Huvudströmbrytare levereras monterad Huvudströmbrytaren levereras monterad och ansluten till plintar i elskåpet Huvudströmbrytaren levereras omonterad Huvudströmbrytaren levereras i en kartong ovanpå enheten, bredvid elskåpet. Huvudströmbrytaren är inte monterad och ansluten Huvudströmbrytare medföljer ej Det ingår inte någon allpolig huvudströmbrytare i leveransen. 27

28 DVU allmänt Kylkompressorsystem i enlighet med EU:s tryckkärlsdirektiv Enheterna tillverkas i enlighet med det danska arbetsmiljöverkets kungörelse nummer 743 som började gälla den 23 september Kungörelsen innefattar EU:s tryckkärlsdirektiv 97/23/EC ofta förkortat till PED. Om kylenheten tillverkas av en leverantör för Systemairs räkning är det, enligt PED, leverantören som är ansvarig för enheten. Leverantörens namn, adress och certifieringsnummer står på en etikett inuti enheten Certifieringar Enligt det danska arbetsmiljöverkets föreskrifter måste en tekniker från en certifierad kylenhetsmontör utföra nedanstående uppgifter för enheter som monteras i Danmark, och liknande bestämmelser gäller i viss utsträckning även i andra länder: - Kontrollera installationen direkt för enhetens ägare/användare på platsen före driftstart - Ta fram ett protokoll för reparationer och föreskrivet underhåll direkt för ägaren/användaren - Informera de lokala myndigheterna (om det behövs direkt för ägaren/användaren) - Utföra fullständigt underhållsarbete en gång om året - Reparera kylkretsen Elanslutningen måste skötas av tekniker från certifierade montörer Ägarens ansvar Enligt det danska arbetsmiljöverkets föreskrifter ansvarar ägaren för att underrätta de lokala myndigheterna om nedanstående, och liknande bestämmelser gäller i viss utsträckning även i andra länder: Information om platsen, funktionen, storleken, köldmediet (typ och mängd) samt underhållsschemana Särskilda risker Icke certifierade tekniker får aldrig någonsin öppna kylkretsen när den står under tryck från köldmediet. Ändringar och reparationer av kylkretsen får bara utföras av utbildade tekniker från certifierade företag. Öppna aldrig inspektionsdörrarna förrän fläktarna har stängts av. Innan kompressorn slås av måste den gå igenom stoppförloppet som innebär att signalen för luftbehandlingsaggregatets stora allmänna regulator vrids ned till 0 volt, och sedan efter en stund kopplas startsignalen ur. Därefter går det att slå av strömmen till kompressorn Vattenlås för kondens Tilluftsfläkten kan skapa ett negativt tryck som överskrider Pa där förångaren sitter tillsammans med droppfångaren och droppbrickan för kondensvattnet. Om vattenlåset inte är korrekt konstruerat och monterat kan det kondenserade vattnet inte rinna ut genom dräneringsutloppet se figuren med korrekta förslutningshöjder i avsnitt DVU-delen är monterad i en DV-enhet som har ett styrsystem för DV-enheten DVU-delen är ansluten till styrsystemet för DV-enheten 28
