1 Rumsaggregat RoomMaster ABR-2 Drift- och skötselanvisning

2

3 Information om säkerhet Viktig information om säkerhet Läs noggrant igenom bruksanvisningen med anvisningar, råd och varningstexter innan rums aggregatetinstalleras och tas i bruk. Då kommer ABR storlek 2 att fungera på ett tillfredställande sätt och ge största nytta. Aggregatet skall skötas av vuxna. Låt inte barn leka med det eller röra reglage. Alla installationsarbeten och ingrepp i produkten skall utföras av behörig fackman. Arbete utfört av personer med otillräckliga kunskaper kan försämra RoomMasters funktion och förosaka skada på person och egendom. Service och reparationer bör utföras av ett av leverantören legitimerat service företag. Använd endast reservdelar som tillhandahålls av dessa. Se till att anslutningskabeln inte kommer i kläm när aggregatet installeras eller flyttas. Aggregatet är tungt. Vid lyft eller delning av aggregatet finns risk för klämskador. Använd anpassade lyfttillbehör eller annan lämplig utrustning. Var försiktig när aggregatet flyttas. Använd skyddshandskar vid service och reparationer. Fläkt Woods 8060 SE Rätt till ändringar förbehålles.

4 Innehåll För användaren Viktig information...3 Innehåll...4 Allmänt...5 Manöverpanel...6 Driftlägestangenter - funktion...6 Larm...6 Tilluftstemperatur...6 Inställning på driftlägestangenterna...6 Låsning av driftlägestangenterna...6 För servicepersonal Ingående komponenter...7 Säkerhetsföreskrift...7 Tillsynsintervall...7 Öppning av aggregat...7 Filter...8 Filterbytningsintervall...8 Byte av filetinsats...8 Ersättningsfilter...8 Roterande värmeväxlare...8 Rotorns tätningslist...8 Byte av rotorns drivrem...8 Elbatteri...9 Överhettningsskydd elbatteri...9 Rengöring av fläktar...9 Ur- och inmont. av fläktenhet...9 Byte av lager och fläkthjul...9 Kanaler och kombihuv...9 Tilluftsdon...9 Rengöring av ljuddämpare...9 Byte av doninsats...10 Byte av fördelningsmatta bakom frontgaller...10 Luftkylare vatten...10 Luftning av luftkylare...10 Fläkt Woods 8060 SE Rätt till ändringar förbehålles.

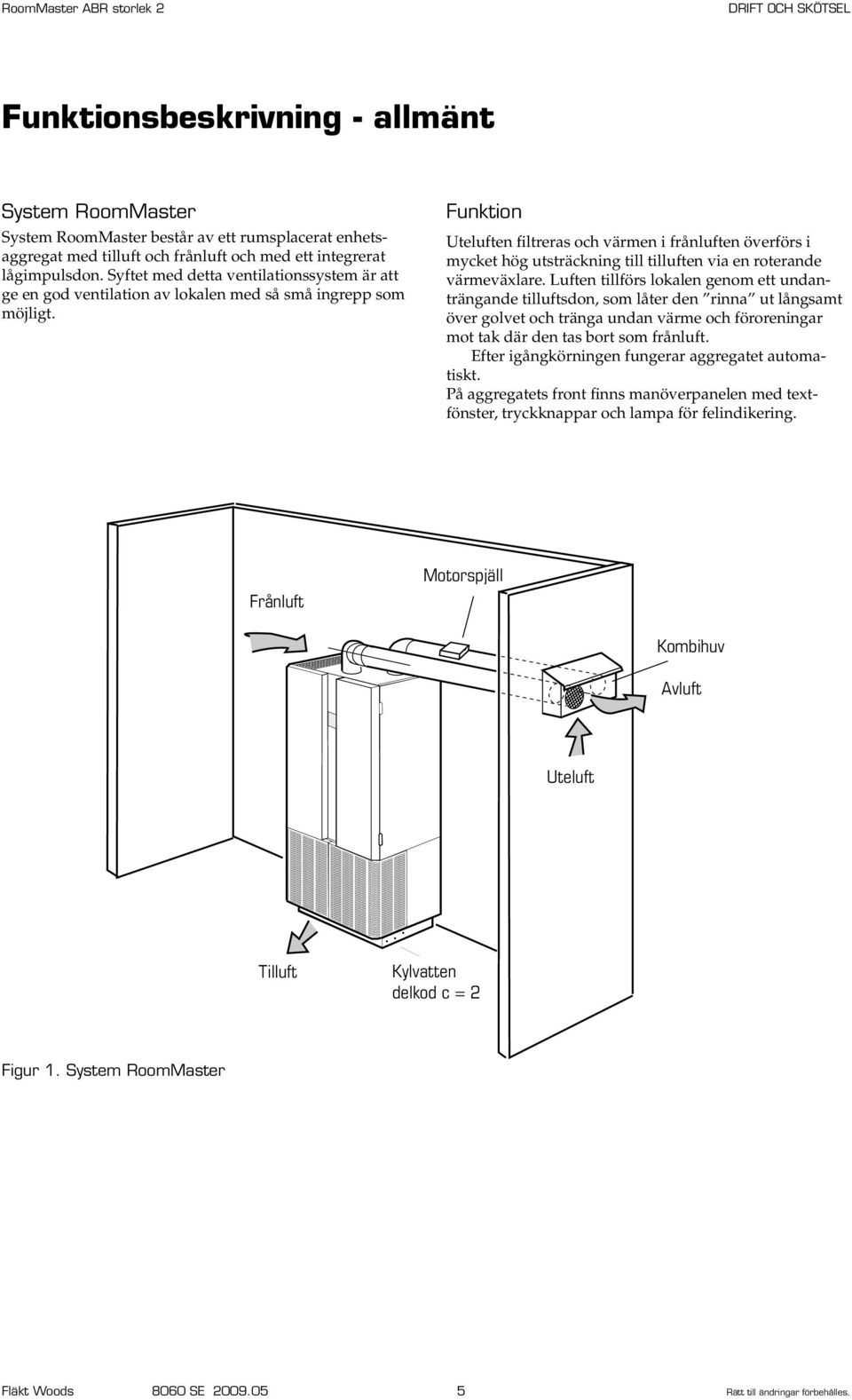

5 Funktionsbeskrivning - allmänt System RoomMaster System RoomMaster består av ett rumsplacerat enhetsaggregat med tilluft och frånluft och med ett integrerat lågimpulsdon. Syftet med detta ventilationssystem är att ge en god ventilation av lokalen med så små ingrepp som möjligt. Funktion Uteluften filtreras och värmen i frånluften överförs i mycket hög utsträckning till tilluften via en roterande värmeväxlare. Luften tillförs lokalen genom ett undanträngande tilluftsdon, som låter den rinna ut långsamt över golvet och tränga undan värme och föroreningar mot tak där den tas bort som frånluft. Efter igångkörningen fungerar aggregatet automatiskt. På aggregatets front finns manöverpanelen med textfönster, tryckknappar och lampa för felindikering. Frånluft Motorspjäll Kombihuv Avluft Uteluft Tilluft Kylvatten delkod c = 2 Figur 1. System RoomMaster Fläkt Woods 8060 SE Rätt till ändringar förbehålles.

6 Manöverpanel, driftlägestangenter, larm Manöverpanel På manöverpanelen finns ett belyst textfönster och ett tangentbord samt lampa för larmindikering. Med de fyra övre driftlägestangenterna väljes önskat drifttillstånd. Med de fem nedre inställningstangenterna görs inställning av luftflöde, temperatuer etc vid igångkörning / instllation. Textfönstret visar i klartext, drifttillstånd, luftflöde, temperatur och övriga inställningsvärden. Vid felfunktion börjar den röda lampan att blinka och i textfönstret visas ett larmmeddelande. Textfönster Larmlampa Driftlägestangenter Inställningstangenter Larm Vid larm blinkar den röda lampan på manöverpanelen. Felet åtgärdas av driftansvarig personal enligt larmmeddelande i textfönstret. Tryck två gånger på driftlägestangenten AUTO för att återstarta aggregatet som då automatisk gör en självtest. Är felet åtgärdat slocknar lampan. Se vidare instruktion Installation - Igångkörning. Tilluftstemperatur Vid leverans är temperaturen inställd på 19 o C och rekommenderas för att få en god ventilation och undvika drag i närzonen. Inställningar på driftlägestangenterna Inställningarna är gjorda vid installationen av aggregatet. Ändring av inställningsvärden får endast utföras av utbildad personal. Se vidare instruktion Installation - Igångkörning. Låsning av driftlägestangenterna Funktionen "Övertidsdrift", "Vädring" och "Stop" kan var för sig blockeras via inställningstangenten på aggregat tillverkat fr.o.m Figur 2. Driftlägestangenter - Funktion AUTO Automatikläge: aggregatet styrs enligt vald inställning. Övertidsdrift: timerfunktion som ger normaldrift under 3 timmar Vädring: ger max flöde under 15 minuter med ett börvärde på tilluftenstemperaturen på 15 o C. STOP Stop: aggregatet stoppar: Bör endast användas då det finns behov att tillfälligt stänga av ventilationen. Fläkt Woods 8060 SE Rätt till ändringar förbehålles.

7 Skötsel - allmänt Styrkort Gränslägesbrytare Tilluftsfilter Frånluftsfläkt Roterande värmeväxlare Frånluftsfilter Elvärmare Tilluftsfläkt Tilluftsdon Kylbatteri (delkod c=2) Figur 3. Ingående komponenter Säkerhetsföreskrift Bryt alltid strömmen före inspektion och service. Alla inställningar finns alltid lagrade i styrenheten även efter stömavbrott. Öppning av aggregat Inspektionsluckorna har två lås som öppnas med nyckel. När luckorna öppnas bryts strömmen till aggregatet av gränslägesbrytaren. Tillsynsintervall För att förebygga fel på aggregatet och i övrigt säkerställa en god funktion rekommenderas att följande tillsynsintervall följs. Komponent Intervall Åtgärd Filter 6-mån Byte vid behov Fläkt 12-mån Rengöring vid behov Värmeväxlare 12-mån Rengöring vid behov Tilluftsdon 12-mån Rengöring vid behov Fläkt Woods 8060 SE Rätt till ändringar förbehålles.

8 Skötsel av filter, roterande värmeväxlare mm Filter Roterande värmeväxlare Figur 4. För att ge ren tilluft och skydda ingående komponenter är aggregatet försett med till- och frånluftsfilter. Efterhand som stoft avskiljs i filtret stiger tryckfallet, styrenheten försöker att hålla inställt luftflöde. Uppnås inställd max tryckfallsökning ges larm, den röda lampan blinkar. Filterbytesintervall Riktvärde är 6 månader. Intervallets längd fastställs erfarenhetsmässigt. Detta pågrund av att det lokalt är stora varationer på luftrenheten beroende på stofttyp och stofthalt samt partikelantal. Byte av filterkassett 1. Öppna inspektionsluckorna, släpp spärren (röd) och drag ut filterkasetten. 2. Den nya filterkasetten skjuts in i gejdern, spänn spärren. 3. Kontrollera att packningarna ej är skadade på filterkasetten och inspektionsluckorna. 4. Stäng luckorna. Om filterlarm iniserade bytet kommer aggregatet automatiskt att göra en självtest och återställa larmet då luckorna stängs. Vid filterlarm skall båda filterna bytas. Ersättningfilter Till- och frånluftsfilter filterklass F7 (F85) Beställningskod ABRZ Figur 5. Den roterande värmeväxlaren är mycket viktig för aggregatets funktion och ekonomi. Det är därför viktigt att den hålls ren och i gott skick. Rotorn är normalt självrensande eftersom att luftriktningen ständigt växlar. Vid behov dammsugs rotorytorna med ett mjukt borstmunstycke. Renblåsningssektorn förhindrar frånluften att överföras i tilluften under rotation. Rotorns axellager är engångssmorda varför ingen eftersmörjning är nödvändig. Rotorns tätningslist Den roterande värmeväxlaren i ABR är försedd med tätningslist för att minska läckaget mellan till- och frånluftskanalen. Kontrollera att listen i hela sin längd ligger an mot plåthöljet och justera vid behov. Byte av rotorns drivrem 1. Tejpa fast den nya remmen på rotorn och snurra rotorn ett varv så att änden kommer fram. 2. Tryck in det medföljande stiftet i remmens ändar. 3. Kontrollera att erforderlig remspänning erhållits. Justera längden om så erfordras. Figur 6. Avpassaning av remlängden för erforderlig remspänning. Fläkt Woods 8060 SE Rätt till ändringar förbehålles.

9 Skötsel av elbatteri, fläktar, kanaler mm Elbatteri Elbatteri kontrolleras och rengörs vid behov, då ansamling av damm kan ge upphov till lukt och i värsta fall antändning. Om det finns behov kan mellanvägg med tillhörande elbatteri dras ut. OBS! Låt batteriet svalna innan utdragning och rengöring. Kontaktdonet skall först dras isär. Observera spärren! Ur- och inmontering av fläktenhet 1. Dra isär kontaktdonet för fläkten. Observera spärren! 2. Lossa eventuellt elvärmaren (gäller tilluftsfläkten) 3. Lossa de två främre skruvarna, lyft ut fläktenheten. Vid återmontering kontrollera vibrationsdämpningen. Byte av lager och fläkthjul Lagren i fläktmotorn är fabrikssmorda och underhållsfria. Vid eventuell skada byts hela fläktenheten. Detta för att en hög kvalitet med sambalanserad enhet ska kunna hållas på fläktarna. Kanaler och kombihuv Frontplåten är löstagbar för att göra det möjligt att kontrollera anslutna kanaler och eventuellt rengöra dessa. Används någon annan typ av till- och avluftsdon anpassas skötseln till detta utförande. Figur 7. Överhettningsskydd elbatteri Batteriet är försett med två temperaturbegränsare: en automatiskt återgående, inställd på 40 o C, och ett överhettningsskydd med manuell återställning som bryter vid 120 o C. Återställning sker med två knappar på överhettningsskyddet som är placerade på baksidan av skiljeväggen som batteriet sitter på (där frånluftsfiltret sitter). Rengöring av fläktar Fläktarna till Rumsaggregat ABR är direktdrivna. Båda fläktrna bör kontrolleras och rengöras vid behov. Torka av fläkten med en trasa. Dammsug fläkthjulet med mjukt borstmunstycke. För att obalans i fläkten ej ska uppstå, var noga med att rengöra alla fläktskovlarna. Figur 8. Figur 9. Tilluftsdon Frontgallret består av två halvor som var för sig är borttagbart för att göra det möjligt att kontrollera och rengöra tilluftsdonet och ljuddämparen. Damsug tilluftsdonet insida och utsida en gång per år. Rengöring av ljudämpare 1. Öppna inspektionsluckorna, lossa två skruvar som sitter på frontgallrets överkant. 2. Lossa fyra skruvar (13 mm nyckel)som sitter på frontgallrets underkant ca två varv, dongallret har uppklippt slits för skruvarna, drag ut och lyft bort frontgallret. 3. Har aggregatet kylbatteri fälls detta framåt, batteriet har flexibla slangar på vattenanslutningen. 4. Lossa skruvarna längs mellanplåtens kant, lyft bort mellanplåt med fördelningspåsen. 5. Lyft ut doninsatsen. Observera! Vid återmontering skall doninsatsen fixeras i sidled i ett spår vid fläktutloppet på donets bakkant. Fläkt Woods 8060 SE Rätt till ändringar förbehålles.

10 Byte av doninsats och fördelningsmatta, luftkylare Byte av doninsats. Den konformade doninsatsen påsen, som är av polyuretanskum, behöver normalt inte bytas. Den är mycket gles med stora porer, vilket förhindrar igensättning. Om olyckan trots allt är framme, kan det dock bli nödvändigt med ett byte. Aggregatluckor Doninsatsen byts på följande sätt: Ljuddämparbaffel 1. Ta bort frontgallret enligt anvisningarna ovan. 2. Klipp av spännbandet runt doninsatsen. Ta ur doninsatsen. 3. Vid montering av ny doninsats, vänd den först ut och in. 4. Trä doninsatsen på stosen och dra åt det nya spännbandet. 5. Sätt frontgallret på plats. Frontgaller med fördelningsmatta Frontgaller med fördelningsmatta Spjäll för extra tilluftsdon (tillbehör) Hållare Byte av fördelningsmatta bakom frontgaller Skruvar Mellanplåt Doninsats Spännband Fördelningsmattan, som är av polyuretanskum ska normalt inte behöva bytas, eftersom den (liksom doninsatsen är mycket gles). Den kan dock eventuellt skadas genom yttre påverkan. Figur 10. Fördelningsmattan byts på följande sätt: 1. Ta bort frontgallret enligt anvisningarna ovan. 2. Drag loss mattan, som är limmad mot frontgallret på ett antal punkter. Skrapa bort eventuella rester. 3. Klipp till bitar av det självhäftande kardborrbandet och klistra fast i anslutning till de gamla limpunkterna. 4. Lägg på mattan och tryck lite extra över kardborrbanden. 5. Sätt frontgallret på plats. Luftning av luftkylare Luftningsventilen är placerad på högra sidan på luftkylarens anslutningsrör. Luftningen görs med avstängd cirkulationspump. Pumpen startas och stoppas några gånger med mellanliggande avluftning. Under körning av pumpen skall luftningsventilen vara stängd. Luftkylare vatten För att få avsedd kyleffekt måste luftkylaren vara ren och väl avluftad. Vid normalt byte av filter i aggregatet krävs rengöring först efter några års drift. Kylbatteriets lameller rengöres med mjuk borste, tryckluft eller dammsugare. För öppning av dongaller se Rengöring av ljuddämpare. Luftningsventil Temperaturgivare, tilluft Kontaktdon styrventil Kylbatteri Kondensvattenrör Figur 11. Kylvattenrör Fläkt Woods 8060 SE Rätt till ändringar förbehålles.
