1 Teknisk dokumentation CombiWin Installations och underhållsanvisningar för Luftvärmeaggregat CombiWin.

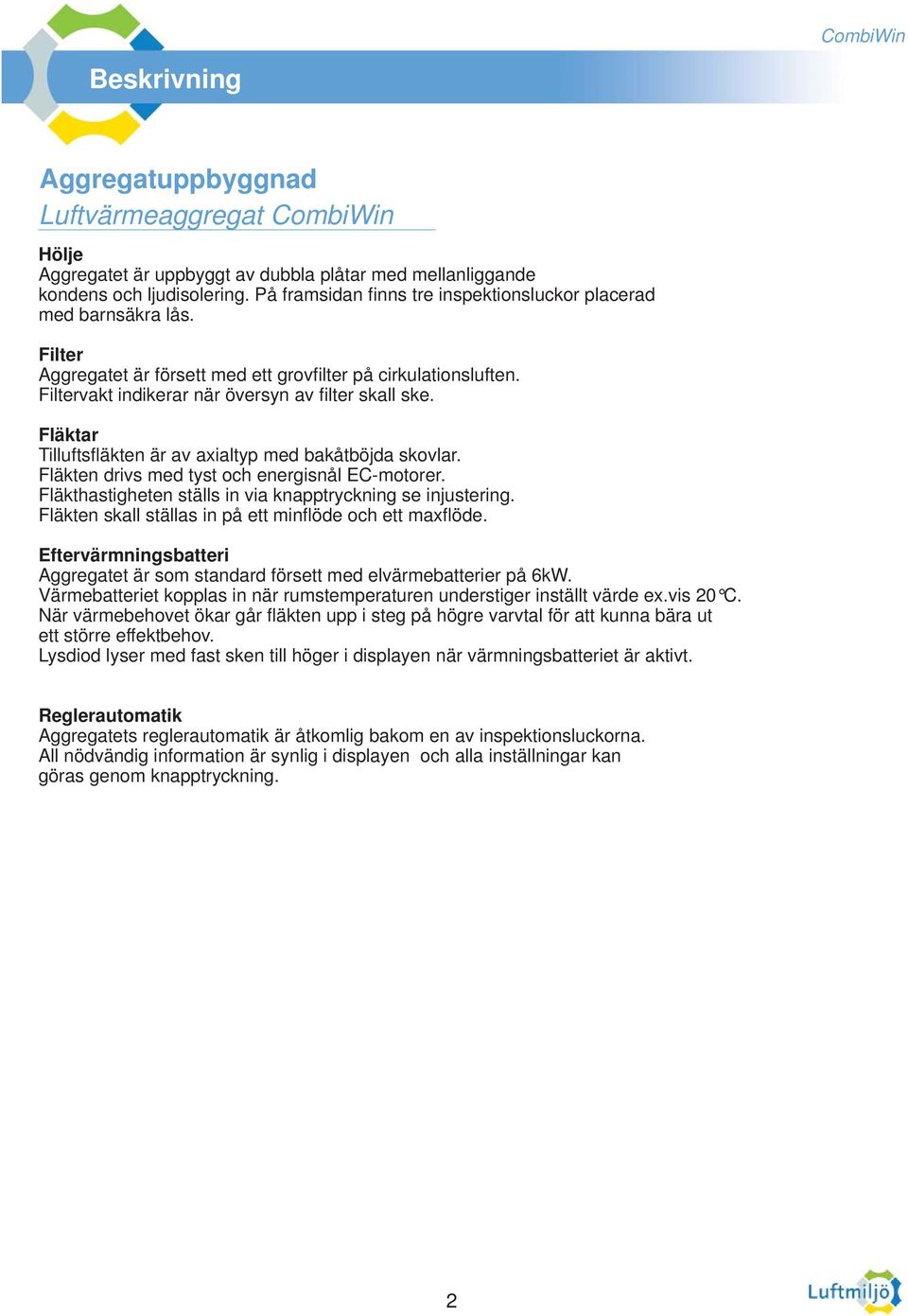

2 Beskrivning Aggregatuppbyggnad Luftvärmeaggregat CombiWin Hölje Aggregatet är uppbyggt av dubbla plåtar med mellanliggande kondens och ljudisolering. På framsidan fi nns tre inspektionsluckor placerad med barnsäkra lås. Filter Aggregatet är försett med ett grovfi lter på cirkulationsluften. Filtervakt indikerar när översyn av fi lter skall ske. Fläktar Tilluftsfl äkten är av axialtyp med bakåtböjda skovlar. Fläkten drivs med tyst och energisnål EC-motorer. Fläkthastigheten ställs in via knapptryckning se injustering. Fläkten skall ställas in på ett minfl öde och ett maxfl öde. Eftervärmningsbatteri Aggregatet är som standard försett med elvärmebatterier på 6kW. Värmebatteriet kopplas in när rumstemperaturen understiger inställt värde ex.vis 20 C. När värmebehovet ökar går fl äkten upp i steg på högre varvtal för att kunna bära ut ett större effektbehov. Lysdiod lyser med fast sken till höger i displayen när värmningsbatteriet är aktivt. Reglerautomatik Aggregatets reglerautomatik är åtkomlig bakom en av inspektionsluckorna. All nödvändig information är synlig i displayen och alla inställningar kan göras genom knapptryckning. 2

3 Beskrivning Monteringsanvisning Luftvärmeaggregat CombiWin Monteringsanvisning Luftvärmeaggregatet CombiWin är avsett att placeras i uppvärmt utrymme. Aggregatet skall placeras mot innertaket och skruvas fast med befintlig upphängningsanordning. Alternativt monteras vertikalt, vid vertikalt montage kan kyla ej installeras Aggregatet skall placeras så att ett fritt utrymme på min. 500 mm kan hållas framför inspektionsluckorna. Kanalanslutning Aggregatet har fyra alternativa anslutningar dim. 100 för tilluft från värmeåtervinningsaggregat. En anslutning dim. 160 för cirkulationsluft och två anslutningar dim. 125 för tilluft till bostaden. Imkanal får ej anslutas till aggregatet. Elanslutning Luftvärmeaggregatet CombiWin är klassat i droppskyddat utförande. Luftbehandlingssystem grupp B enligt starkströmsföreskrifterna. Aggregatet levereras med dragavlastare placerad i ytterhöljet och anslutning sker till kopplingsplint placerad bakom skyddsplåt för elutrustningen. Elanslutning 400V 50 Hz 3-fas. Vattenbatteri Aggregatet går att utrusta med vattenbatteri. Batteriet placeras bakom den mittersta inspektionsluckan. Medlevererat ställdon monteras på tilloppsledningen. Styrning sker från aggregatets reglerutrustning medan el-matning 24V till ställdonet sker utanför aggregatet. För inkoppling av ställdon se separat monteringsanvisningen för vattenbatteri. 3

4 Beskrivning Injustering Luftvärmeaggregat CombiWin Luftflöde 1. Börja injusteringen med att kontrollera vad uteluftsfl ödet skall vara från värmeåtervinningsaggregatet. 2. När du vet hur stort luftfl ödet är från värmeåtervinningsaggregatet ex.vis 40l/s Justera därefter minfl ödet på fl äkten i CombiWin så att dubbla fl ödet erhålls på utgående tilluft på CombiWin i detta exempel blir fl ödet 80 l/s på utgående tilluft. Minfl ödet ställs in på meny 12 och är i procent av totala luftfl ödet på aggregatet. 3. Maxfl öde ställs in på meny 13 och bör vara 50% större än inställt minfl öde i detta exempel blir maxfl ödet 120 l/s. Inställningar Önskad rumstemperatur sker genom att trycka på plusknappen eller minusknappen. Har ingen knapptryckning utförts på 10 sekunder återgår visningen till normal. Meny Fabriksinställning min/max Förklaring N /25 Inställning rumstemperaturom meny 17=1 FL Visning fi lterlarm. E Visas om fel på givare GT2 F Visas om fel på givare GT1 Återställning av filterlarm sker genom att trycka in knappen och + knappen i 3 sekunder. Stegning mellan menyerna sker med pilknappen. Snabbräkning sker om pilknappen hålls inne. För att komma in i servicemenyn håll inne pilknappen i 5 sek. Servicemenyer Meny Fabriksinställning min/max Förklaring C 10/25 C Visning aktuell rumstemperatur vid GT C 50 C Visning aktuell tilluftstemperatur Ej aktiv i denna utrustning Ej aktiv i denna utrustning 5. 0 Ej aktiv i denna utrustning 6. 99% Visning aktuell värde på tilluftsfl äkt 7. 0% Ej aktiv i denna utrustning 0% Ej aktiv i denna utrustning 9. Ej aktiv i denna utrustning 10. Ej aktiv i denna utrustning 11. Ej aktiv i denna utrustning % 20/99% Inställning minfl öde tilluftsfl äkt % 20/99% Inställning maxfl öde tilluftsfl äkt 14 Ej aktiv i denna utrustning min 10/99 Tid mellan ökat fl äkt varvtal i 10%-steg månader 1/10 Filtervakt (tid i månader) /1 Visning i grundmeny 0= börvärde 1= ärvärde 4

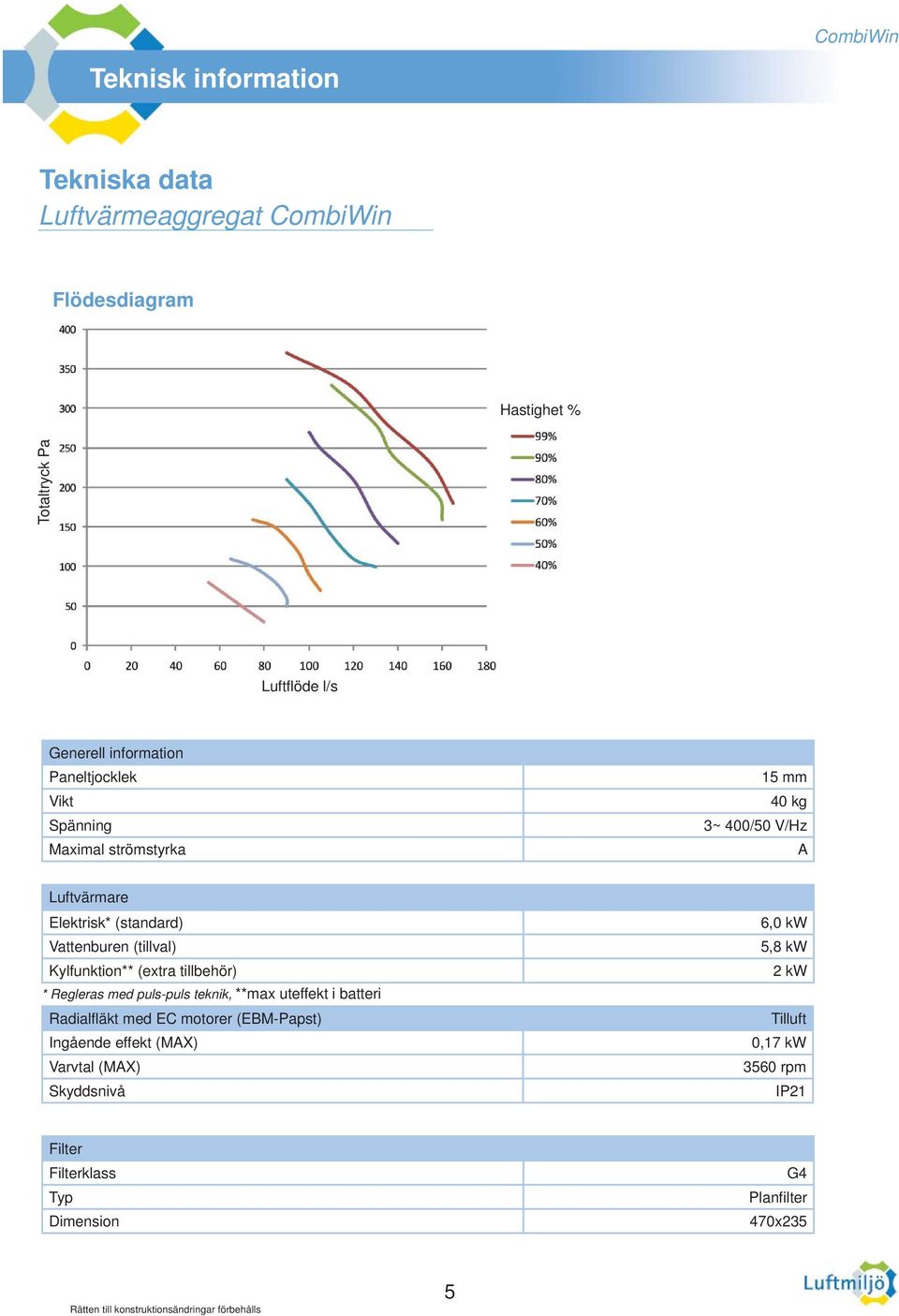

5 Teknisk information Tekniska data Luftvärmeaggregat CombiWin Flödesdiagram Hastighet % Totaltryck Pa Luftfl öde l/s Generell information Paneltjocklek 15 mm Vikt 40 kg Spänning 3~ 400/50 V/Hz Maximal strömstyrka A Luftvärmare Elektrisk* (standard) Vattenburen (tillval) Kylfunktion** (extra tillbehör) * Regleras med puls-puls teknik, **max uteffekt i batteri Radialfl äkt med EC motorer (EBM-Papst) Ingående effekt (MAX) Varvtal (MAX) Skyddsnivå 6,0 kw 5,8 kw 2 kw Tilluft 0,17 kw 3560 rpm IP21 Filter Filterklass Typ Dimension G4 Planfi lter 470x235 5

6 Teknisk information Luftvärmeaggregat CombiWin Aggregatets interna styrsystem kontrollerar och reglerar alla interna funktioner och delar i aggregatet. Kontrollpanelen är placerad innanför den mindre inspektionsluckan. Via kontrollpanelen kan inställningar göras för fl äkthastighet och temperaturer. GT1 RF TF EB GT2 Reglerfunktion 3.1 (Elbatteri) ST1 0-10V RC1 TF skall kunna regleras från 20 % - 50 % individuellt, detta kallas normalfl öde. Styrenhet ST1 kopplar steglöst in effekten om totalt 6 kw via puls - puls teknik. Strysignal 0-10 V kommer från reglercentral RC1. Rumstemperaturen vid GT1 ställs in på RC1, exempelvis 20 C. Vid ökat effektbehov ger RC1 signal 0-10 V till styrenhet ST1 för att hålla inställd temperatur på GT1. När temperaturen vid GT2 överstiger 50 C ökar TF till ett 10 % högre varvtal med tidsfördröjning innan nästa steg på ytterligare 10 % går in osv. till TF är i maxläge. Samma sekvens sker i omvänd ordning då värmebehov uppnåtts. Inställd temperatur på GT1 visas i displayen. Reglerfunktion 3.2 (Vattenbatteri) TF skall kunna regleras från 20 % - 50 % individuellt, detta kallas normalfl öde. Styrenhet ST1 kopplar steglöst in effekten om totalt 6 kw via puls - puls teknik. Strysignal 0-10 V kommer från reglercentral RC1. Rumstemperaturen vid GT1 ställs in på RC1, exempelvis 20 C. Vid ökat effektbehov ger RC1 signal 0-10 V till styrventil SV1 som öppnar resp. stänger ventilen för att hålla inställd temperatur på GT1. När temperaturen vid GT2 överstiger 50 C ökar TF till ett 10 % högre varvtal med tidsfördröjning innan nästa steg på ytterligare 10 % går in osv. till TF är i maxläge. Samma sekvens sker i omvänd ordning då värmebehov uppnåtts. Inställd temperatur på GT1 visas i displayen. Filtervakt Styrsystemet är utrustat med en inbyggd filtervakt som räknar drifttid och larmar efter inställd tid. Fabriksinställning :3 månader. 6

7 Teknisk information Luftvärmeaggregat CombiWin 1. Fläkt 2. Elbatteri 3. Plats för Vattenbatteri (tillval) 4. Styrsystem och kontrollpanel 5. Röranslutning för vattenbatteri 6. Dränering för vattenbatteri 7. Ljudfälla Tilluft (friskluft) från FTX (4 anslutningsalternativ) 9. Tilluft (till rum) 10. Recirkulationsluft (från rum)

8 L:\Försäljning\Produkter\Luftbehandling\Luftmiljö AB\CombiWin Service & reservdelar Service-schema CombiWin Artikelbenämning LMCW Funktionsdel 3-6-mån Service Datum Signatur 6-12-mån Service Aggregathölje Rengöring Rengöring Kontrollera inspektionsluckor Filter Luftvärmare Luftkylare Fläkt Kontroll av tryckfall samt eventellt byte av fi lter Allmän översyn Allmän översyn Kontroll av lager, byte vid behov Kontroll av tryckfall samt byte av filter Allmän översyn Rengöring av lamellkropp Rengöring kondenstråg och dränering Kontroll och vid behov rengöring av fl äkthjul och aggregathölje. Kontroll av lager, byte vid behov Ljuddämpare Rengöring vid behov Rengöring vid behov Styrsystem Funktionskontroll Funktionskontroll Serienummer: För att ditt nya luftbehandlingsaggregat ska fungera under mångar år framöver är det viktigt att tillsyn och service blir utfört på rätt sätt. Anlita utbildad servicepersonal. Kontaktinformation Luftmiljö Service Sockerbruksgatan Lidköping Telefon: kontakt@luftmiljo.se
