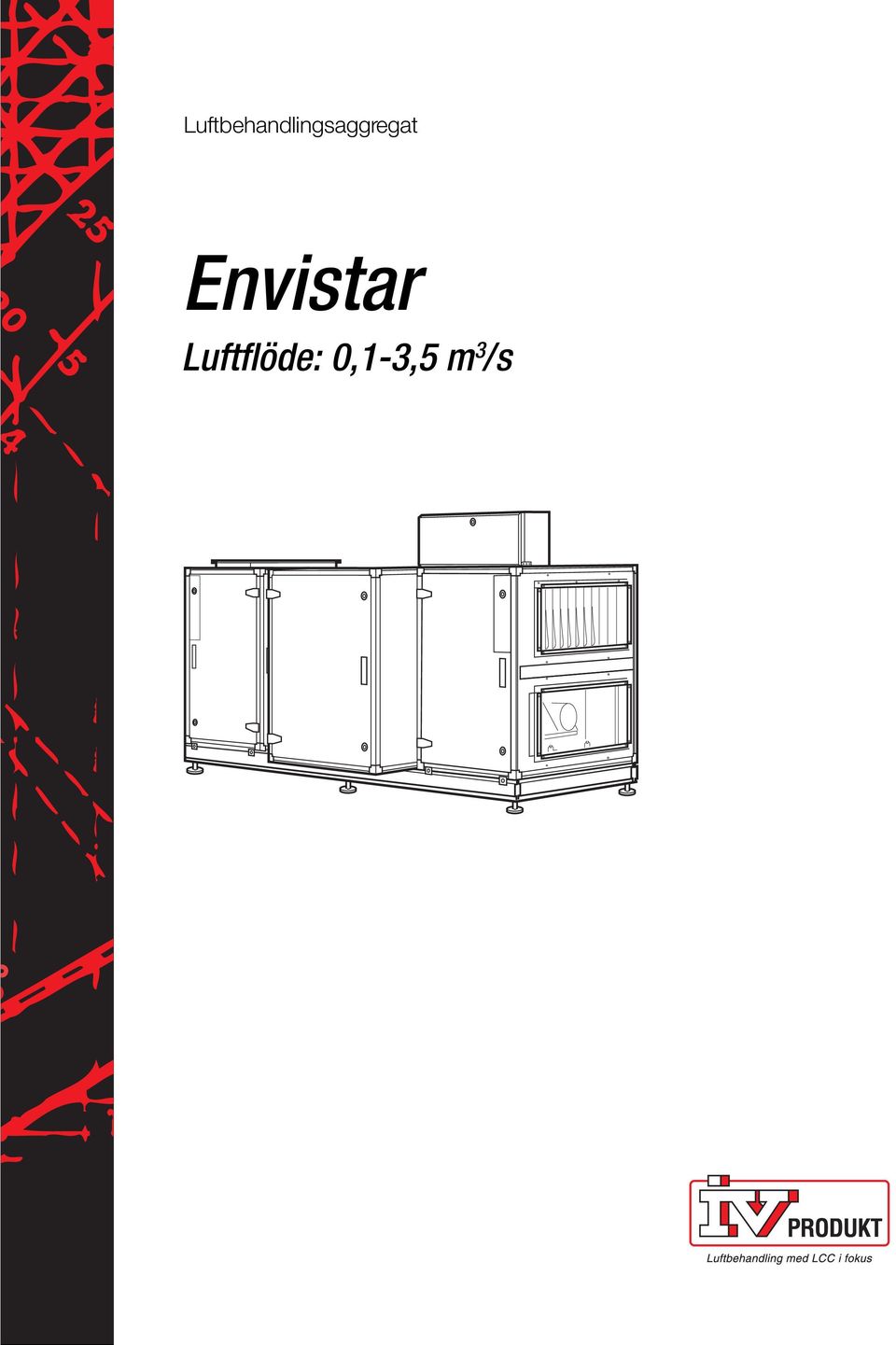

1 Luftbehandlingsaggregat Envistar Luftflöde: 0,1-3,5 m 3 /s

2 en ny generation med LCC i fokus Ett kompakt luftbehandlingsaggregat med kyla som ett självklart tillval. Envistar-serien bygger på den kunskap som vi på IV Produkt har skaffat oss genom många års erfarenhet i ventilations- och kylbranschen. Aggregaten byggs i aluminium och ALC-plåt som uppfyller kraven på miljöklass 3. Den inbyggda reglerautomatiken gör aggregatet snabbt och enkelt att driftsätta. Bland nyheterna från föregående generation av Envistar finns en nyutvecklad fläkt med inbyggd frekvensomformare. Aluminiumstommen som är ny, finns även i vår aggregatserie Flexomix S. Panelerna på aggregatet kan levereras med isolering i brandklass EI30. En annan nyhet är att man kan välja mellan roterande värmeväxlare och plattvärmeväxlare. Serien har även kompletterats med fler storlekar. 2 IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande.

3 Den nya generationen Envistar Envistar innehåller en mängd lösningar för optimal livslängd, enkelhet och driftsekonomi. - Här visas några, men det finns många fler... Fläktsystem Windstrong med total verkningsgrad upp till ca 60% Välj mellan roterande värmeväxlare och plattvärmeväxlare Kan levereras med inbyggt styrsystem Designat aggregathölje i ALC plåt i miljöklass M3 för god korrosionsbeständighet och lång livslängd Kyla som ett självklart tillval Stativ med ställbara fötter ger dig ett lättstädat och servicevänligt aggregatrum Filter i syntetmaterial som ger låga tryckfall. Finns i standardmått som ger enklare inköp Som ett led i vårt miljöarbete är naturligtvis alla aggregat försedda med en miljödeklaration som redovisar använda material och återvinningsbarhet. IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande. 3

4 Tekniska data Flödesområde och tekniska data F lödesområde e(m3/s) Storle torlek Enhetsaggregat m. rotor 0,1-0, 3 0,2-0, 5 0,2-0, 8-0,4-1, Blockaggregat alt. plattvvx. m. rotor ,3-0, 9-0,4-1, 3 0,6-1, 8 0,9-2, 8 1,1-3, 3 Blockaggregat m. rotor alt. plattvvx. samt kylmaskin ,4-0, 8-0,7-1, 3 0,9-1, 8 1,4-2, 8 1,7-3, 3 Mått och vikt Längd se sid Bredd* (mm) Höjd** (mm) Vikt, se sid K analanslutning ( mm) Æ 250 Æ315 Æ x x x x x x800 K yleffekt starcooler r( kw) ,0-10, 8-14,6-17, 2 18,3-22, 3 27,6-33, 7 33,2-40, 3 Extern avsäkring StarCooler 3-fas Aggr. automatik 3-fas 400V A 400V 6A * 300 mm tillkommer för Star-Cooler ** 350 mm tillkommer för automatikskåp 1-16A 20A 35A 35A 1 16A 16A 20A 16A 16A 16A 25A 25A 4 IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande.

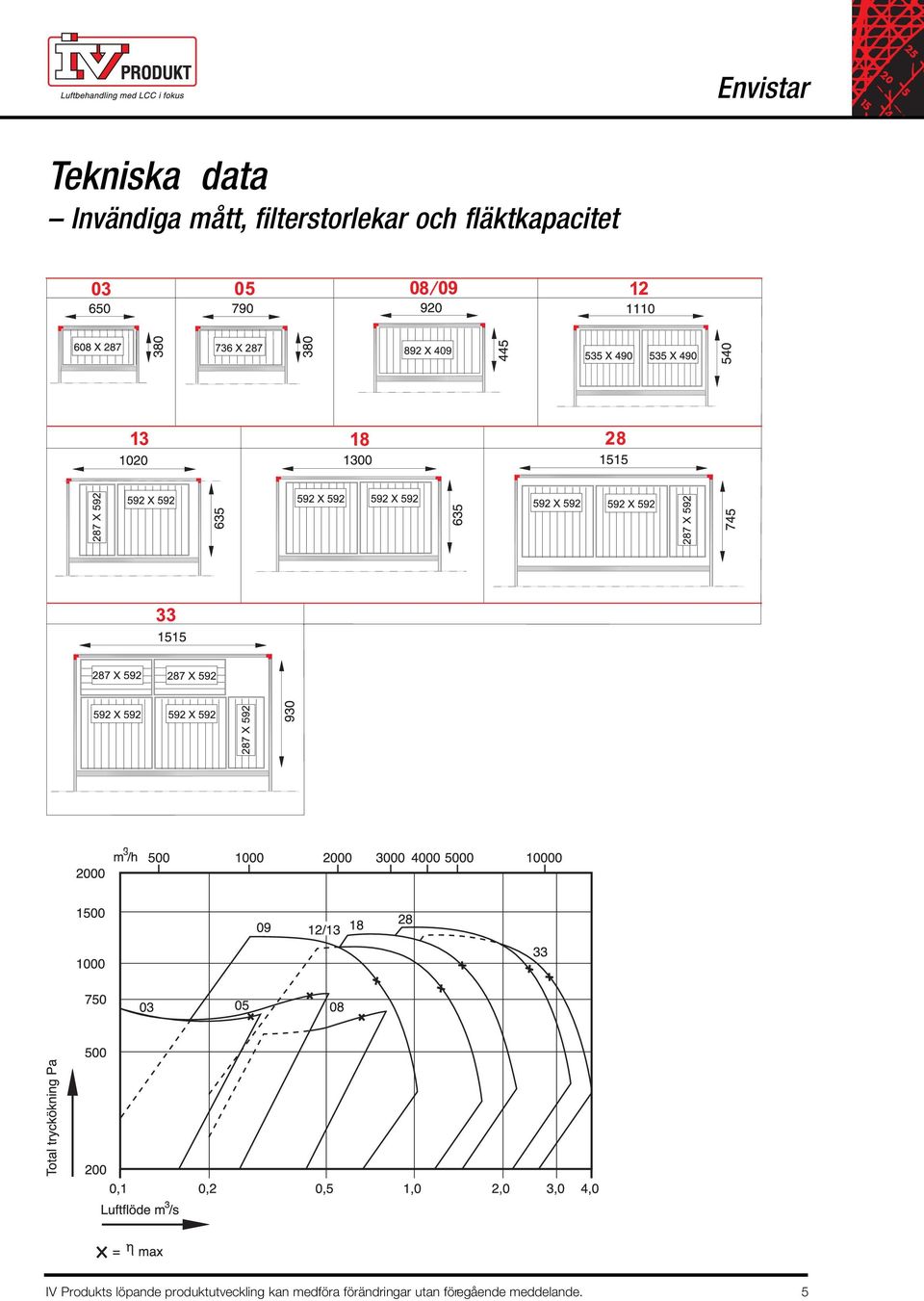

5 Tekniska data Invändiga mått, filterstorlekar och fläktkapacitet IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande. 5

6 Envistar luftbehandlingsaggregat Typ ESER Enhetsaggregat innehållande: Windstar, varvtalsreglerad direktdriven radialfläkt med kåpa och framåtböjda skovlar. (: ) Windstrong, varvtalsreglerad direktdriven friblåsande radialfläkt, bakåtböjda skovlar. (: 12) Anm. Vissa ingående komponenter i fläktsystemen är ej i M3 utförande. 12 Roterande regenerativ värmeväxlare med elektronisk varvtalsreglering. Rotorn är sammansatt av omväxlande plana och korrugerade aluminiumband. 12 Djupveckade påsfilter. Filtermontageskenor med exenterlåsning för maximal täthet. Filtermaterial: Syntet. Filterklass: F6 och F7 12 kan erhållas i vänster-, alternativt högerutförande Längd[mm] Bredd[mm] Höjd[mm]** Vikt[kg] ** 350 mm tillkommer för automatikskåp 6 IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande.

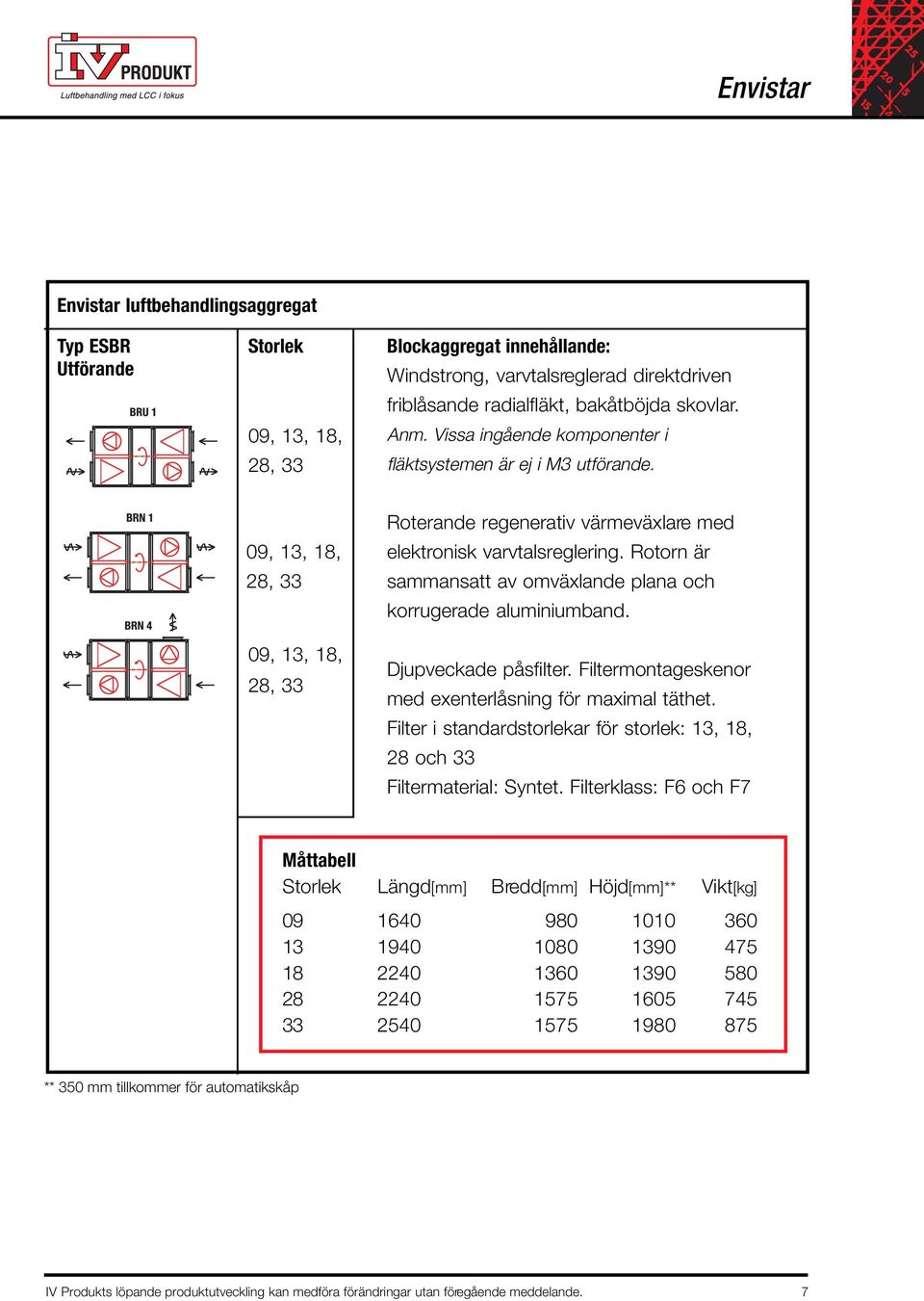

7 Envistar luftbehandlingsaggregat Typ ESBR Blockaggregat innehållande: Windstrong, varvtalsreglerad direktdriven friblåsande radialfläkt, bakåtböjda skovlar. Anm. Vissa ingående komponenter i fläktsystemen är ej i M3 utförande. Roterande regenerativ värmeväxlare med elektronisk varvtalsreglering. Rotorn är sammansatt av omväxlande plana och korrugerade aluminiumband. Djupveckade påsfilter. Filtermontageskenor med exenterlåsning för maximal täthet. Filter i standardstorlekar för storlek: 13, 18, 28 och 33 Filtermaterial: Syntet. Filterklass: F6 och F7 Längd[mm] Bredd[mm] Höjd[mm]** Vikt[kg] ** 350 mm tillkommer för automatikskåp IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande. 7

8 Envistar luftbehandlingsaggregat Typ ESBP Blockaggregat innehållande: Windstrong, varvtalsreglerad direktdriven friblåsande radialfläkt, bakåtböjda skovlar. Anm. Vissa ingående komponenter i fläktsystemen är ej i M3 utförande. Plattvärmeväxlare i aluminium av korsströmstyp med by-passpjäll. Djupveckade påsfilter. Filtermontageskenor med exenterlåsning för maximal täthet. Filter i standardstorlekar för storlek: 13, 18, 28 och 33. Filtermaterial: Syntet. Filterklass: F6, F7 Längd[mm] Bredd[mm] Höjd[mm]** Vikt[kg] ** 350 mm tillkommer för automatikskåp 8 IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande.

9 Envistar luftbehandlingsaggregat Typ ESCR Blockaggregat innehållande: Windstrong, varvtalsreglerad direktdriven friblåsande radialfläkt, bakåtböjda skovlar. Anm. Vissa ingående komponenter i fläktsystemen är ej i M3 utförande. Roterande regenerativ värmeväxlare med elektronisk varvtalsreglering. Rotorn är sammansatt av omväxlande plana och korrugerade aluminiumband. En komplett kyldel för kylning av tilluften innehållande kompressor, kondensor, förångare m. m. Djupveckade påsfilter. Filtermontageskenor med exenterlåsning för maximal täthet. Filter i standardstorlekar för storlek: 13, 18, 28 och 33. Filtermaterial: Syntet. Filterklass: F6, F7 Längd[mm] Bredd[mm]* Höjd[mm]** Vikt[kg] * 300 mm tillkommer för StarCooler ** 350 mm tillkommer för automatikskåp IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande. 9

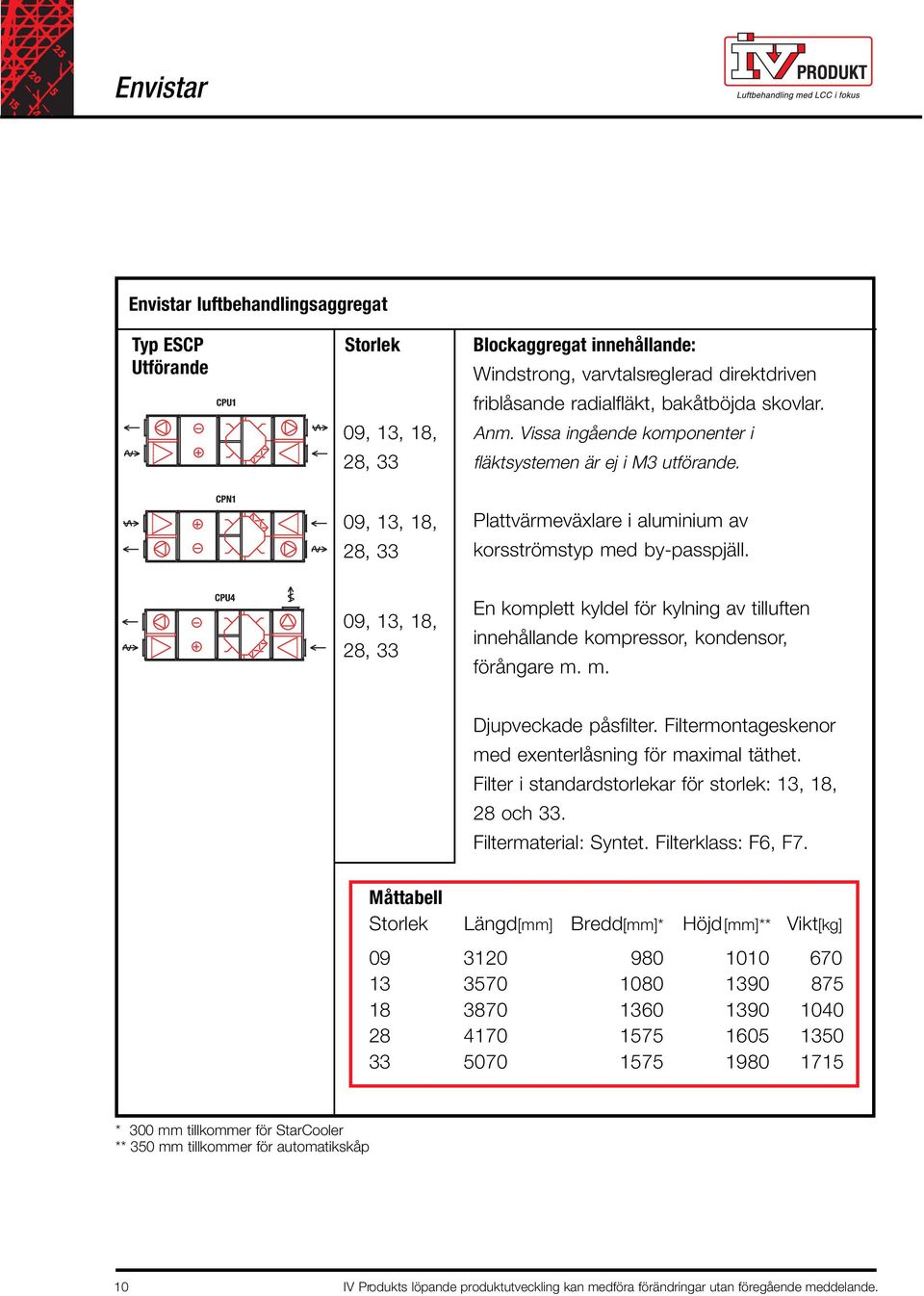

10 Envistar luftbehandlingsaggregat Typ ESCP Blockaggregat innehållande: Windstrong, varvtalsreglerad direktdriven friblåsande radialfläkt, bakåtböjda skovlar. Anm. Vissa ingående komponenter i fläktsystemen är ej i M3 utförande. Plattvärmeväxlare i aluminium av korsströmstyp med by-passpjäll. En komplett kyldel för kylning av tilluften innehållande kompressor, kondensor, förångare m. m. Djupveckade påsfilter. Filtermontageskenor med exenterlåsning för maximal täthet. Filter i standardstorlekar för storlek: 13, 18, 28 och 33. Filtermaterial: Syntet. Filterklass: F6, F7. Längd[mm] Bredd[mm]* Höjd[mm]** Vikt[kg] * 300 mm tillkommer för StarCooler ** 350 mm tillkommer för automatikskåp 10 IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande.

11 Envistar luftbehandlingsaggregat Kanaltillbehör Spjäll ESET-UM Avstängningsspjäll i täthetsklass 3 (VVS-AMA-98) utan motor. 09, 12, 13, 18, Längd [mm] Vikt [kg] Spjäll ESET-SP Avstängningsspjäll i täthetsklass 3 (VVS-AMA-98) med fjäderåtergångsmotor. 09, 12, 13, 18, Längd [mm] Vikt [kg] Alla kanaltillbehör har samma anslutningsmått som aggregaten IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande. 11

12 Envistar luftbehandlingsaggregat Kanaltillbehör Spjäll ESET-TR 09, 12, 13, 18, Trimspjäll i täthetsklass 3 (VVS-AMA-98) med handreglage. Längd [mm] Vikt [kg] Ljuddämpare ESET-LD Ljuddämpare av absorbtionstyp. Ytterhölje består av spirorör. Innermanteln är perforerad och fyllnaden består av fiberduksklädd mineralull. 09, 12, 13, 18, Ljuddämpare av absorbitionstyp. Ytterhölje av rektangulär kanal. De 200 mm tjocka bafflarna består av mineralull beklädd med typgodkänd rengöringsbar väv. nästa sida Alla kanaltillbehör har samma anslutningsmått som aggregaten 12 IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande.

13 Envistar luftbehandlingsaggregat Kanaltillbehör fortsättning Ljuddämpare ESET-LD Längd [mm] Vikt [kg] Luftvärmare ESET-VV 09, 12, 13, 18, Inbyggd luftvärmare, för varmvatten, med kopparrör och aluminiumlameller. Luftvärmaren är vändbar för höger-, alternativt vänster-utförande. Längd [mm] Vikt [kg] Alla kanaltillbehör har samma anslutningsmått som aggregaten IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande. 13

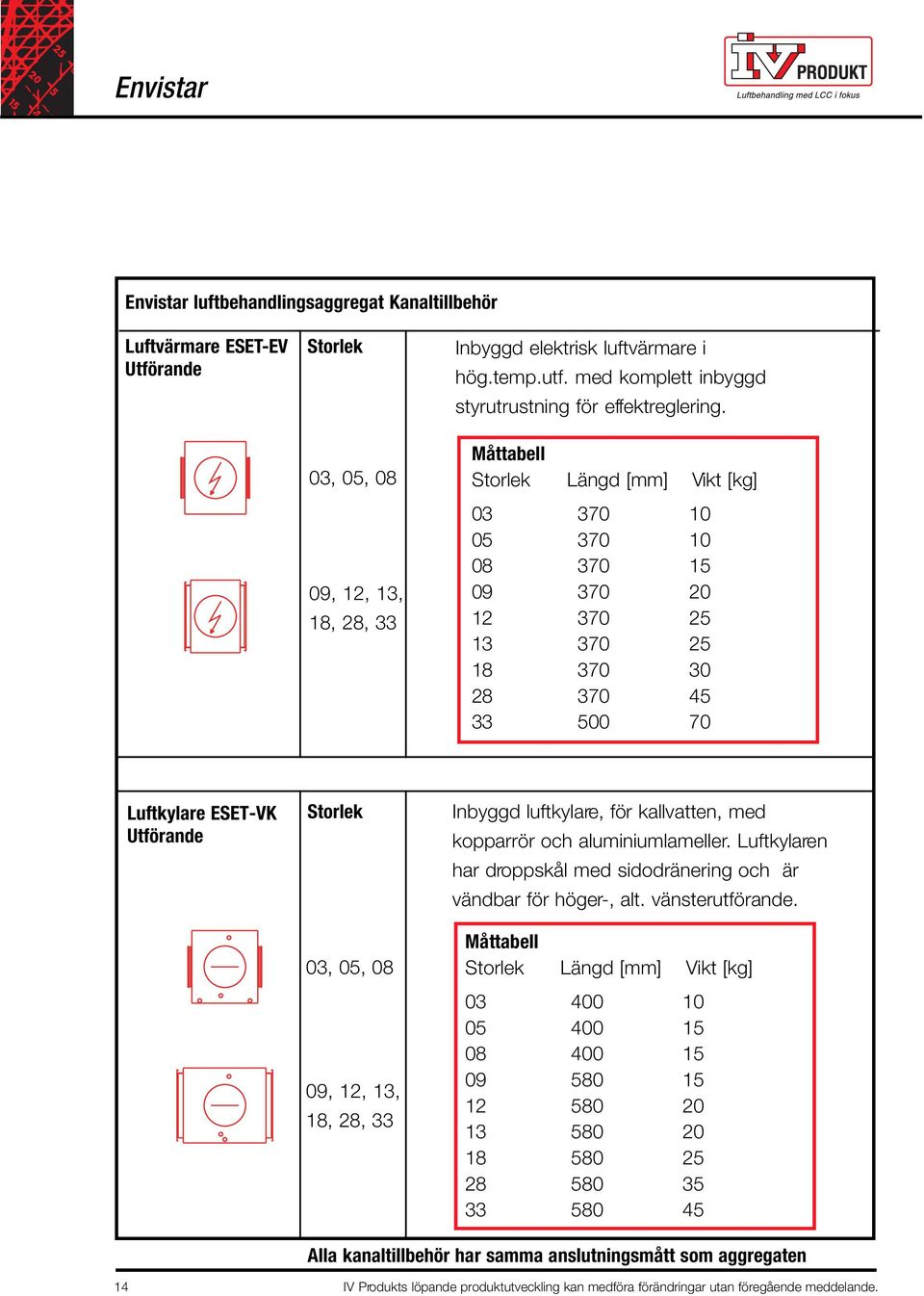

14 Envistar luftbehandlingsaggregat Kanaltillbehör Luftvärmare ESET-EV 09, 12, 13, 18, Inbyggd elektrisk luftvärmare i hög.temp.utf. med komplett inbyggd styrutrustning för effektreglering. Längd [mm] Vikt [kg] Luftkylare ESET-VK 09, 12, 13, 18, Inbyggd luftkylare, för kallvatten, med kopparrör och aluminiumlameller. Luftkylaren har droppskål med sidodränering och är vändbar för höger-, alt. vänsterutförande. Längd [mm] Vikt [kg] Alla kanaltillbehör har samma anslutningsmått som aggregaten 14 IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande.

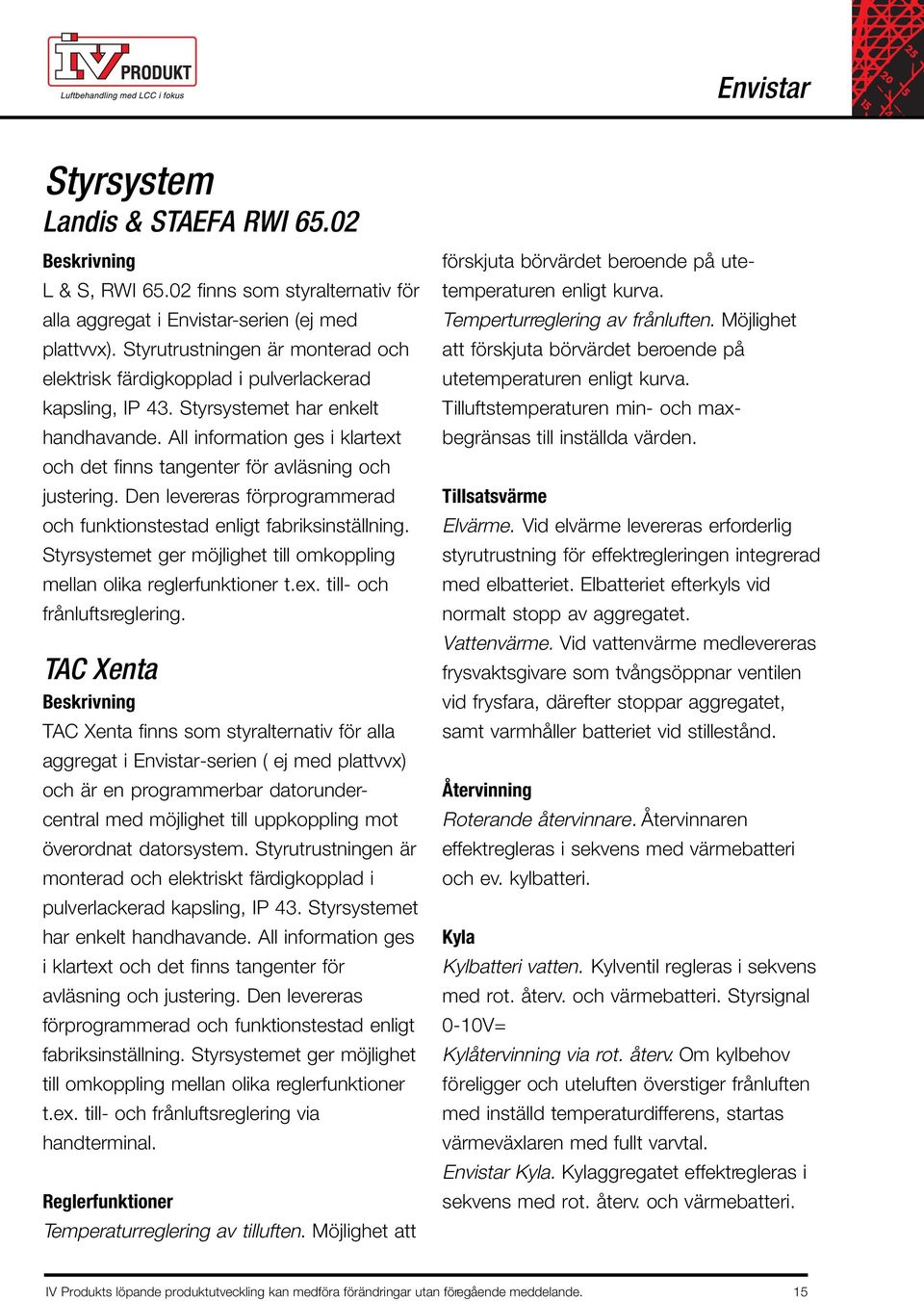

15 Styrsystem Landis & STAEFA RWI Beskrivning L & S, RWI finns som styralternativ för alla aggregat i Envistar-serien (ej med plattvvx). Styrutrustningen är monterad och elektrisk färdigkopplad i pulverlackerad kapsling, IP 43. Styrsystemet har enkelt handhavande. All information ges i klartext och det finns tangenter för avläsning och justering. Den levereras förprogrammerad och funktionstestad enligt fabriksinställning. Styrsystemet ger möjlighet till omkoppling mellan olika reglerfunktioner t.ex. till- och frånluftsreglering. TAC Xenta Beskrivning TAC Xenta finns som styralternativ för alla aggregat i Envistar-serien ( ej med plattvvx) och är en programmerbar datorundercentral med möjlighet till uppkoppling mot överordnat datorsystem. Styrutrustningen är monterad och elektriskt färdigkopplad i pulverlackerad kapsling, IP 43. Styrsystemet har enkelt handhavande. All information ges i klartext och det finns tangenter för avläsning och justering. Den levereras förprogrammerad och funktionstestad enligt fabriksinställning. Styrsystemet ger möjlighet till omkoppling mellan olika reglerfunktioner t.ex. till- och frånluftsreglering via handterminal. Reglerfunktioner Temperaturreglering av tilluften. Möjlighet att förskjuta börvärdet beroende på utetemperaturen enligt kurva. Temperturreglering av frånluften. Möjlighet att förskjuta börvärdet beroende på utetemperaturen enligt kurva. Tilluftstemperaturen min- och maxbegränsas till inställda värden. Tillsatsvärme Elvärme. Vid elvärme levereras erforderlig styrutrustning för effektregleringen integrerad med elbatteriet. Elbatteriet efterkyls vid normalt stopp av aggregatet. Vattenvärme. Vid vattenvärme medlevereras frysvaktsgivare som tvångsöppnar ventilen vid frysfara, därefter stoppar aggregatet, samt varmhåller batteriet vid stillestånd. Återvinning Roterande återvinnare. Återvinnaren effektregleras i sekvens med värmebatteri och ev. kylbatteri. Kyla Kylbatteri vatten. Kylventil regleras i sekvens med rot. återv. och värmebatteri. Styrsignal 0-10V= Kylåtervinning via rot. återv. Om kylbehov föreligger och uteluften överstiger frånluften med inställd temperaturdifferens, startas värmeväxlaren med fullt varvtal. Envistar Kyla. Kylaggregatet effektregleras i sekvens med rot. återv. och värmebatteri. IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande. 15

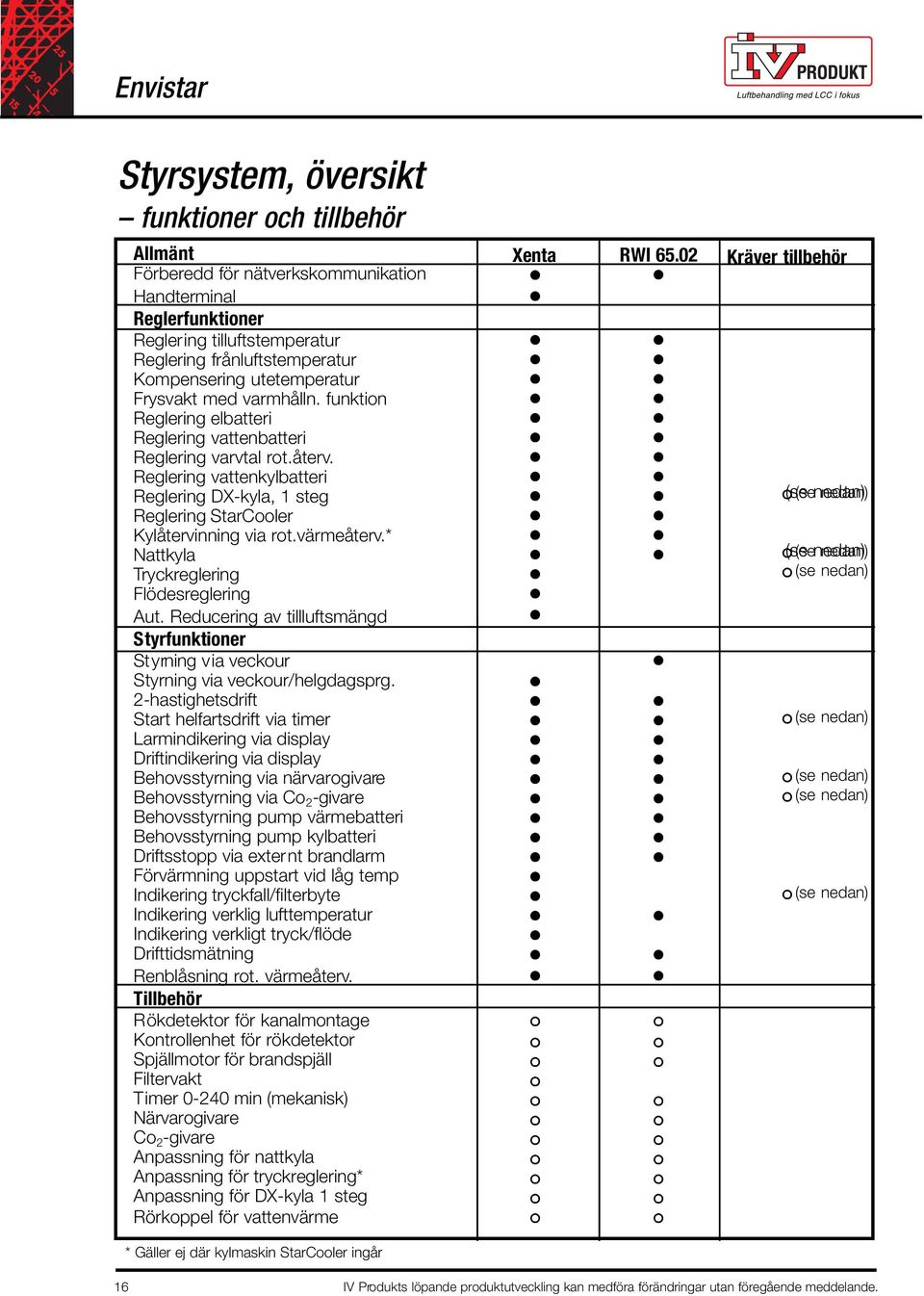

16 Styrsystem, översikt funktioner och tillbehör Allmänt Förberedd för nätverkskommunikation Handterminal Reglerfunktioner Reglering tilluftstemperatur Reglering frånluftstemperatur Kompensering utetemperatur Frysvakt med varmhålln. funktion Reglering elbatteri Reglering vattenbatteri Reglering varvtal rot.återv. Reglering vattenkylbatteri Reglering DX-kyla, 1 steg Reglering StarCooler Kylåtervinning via rot.värmeåterv.* Nattkyla Tryckreglering Flödesreglering Aut. Reducering av tillluftsmängd Styrfunktioner Styrning via veckour Styrning via veckour/helgdagsprg. 2-hastighetsdrift Start helfartsdrift via timer Larmindikering via display Driftindikering via display Behovsstyrning via närvarogivare Behovsstyrning via Co 2 -givare Behovsstyrning pump värmebatteri Behovsstyrning pump kylbatteri Driftsstopp via externt brandlarm Förvärmning uppstart vid låg temp Indikering tryckfall/filterbyte Indikering verklig lufttemperatur Indikering verkligt tryck/flöde Drifttidsmätning Renblåsning rot. värmeåterv. Tillbehör Rökdetektor för kanalmontage Kontrollenhet för rökdetektor Spjällmotor för brandspjäll Filtervakt Timer min (mekanisk) Närvarogivare Co 2 -givare Anpassning för nattkyla Anpassning för tryckreglering* Anpassning för DX-kyla 1 steg Rörkoppel för vattenvärme Xenta RWI Kräver tillbehör (se nedan) (se nedan) (se nedan) (se nedan) (se nedan) (se nedan) (se nedan) * Gäller ej där kylmaskin StarCooler ingår 16 IV Produkts löpande produktutveckling kan medföra förändringar utan föregående meddelande.
