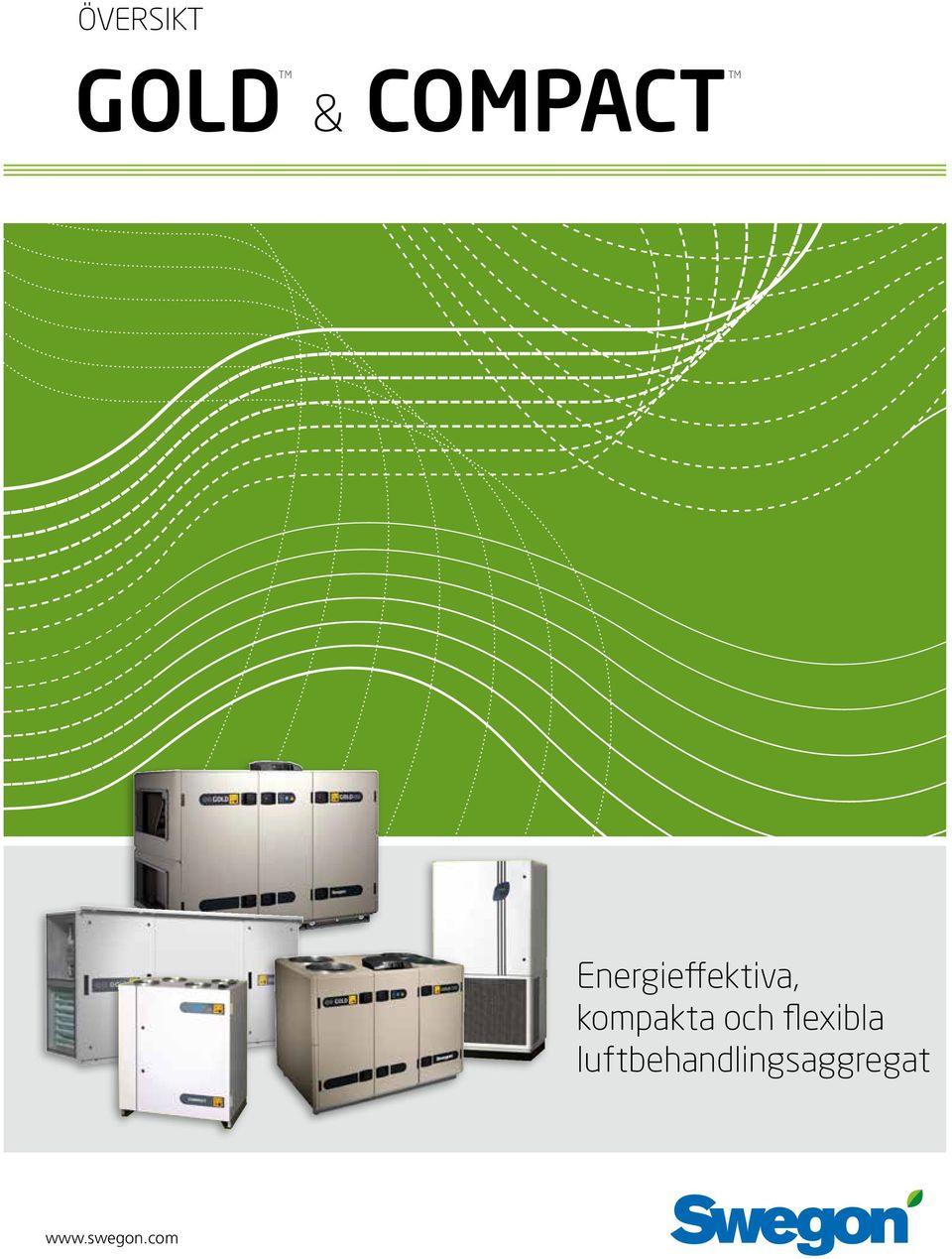

ÖVERSIKT GOLDTM & COMPACTTM. Energieffektiva, kompakta och flexibla luftbehandlingsaggregat.

Transkript

1 ÖVERSIKT TM & COMPACTTM Energieffektiva, kompakta och flexibla luftbehandlingsaggregat

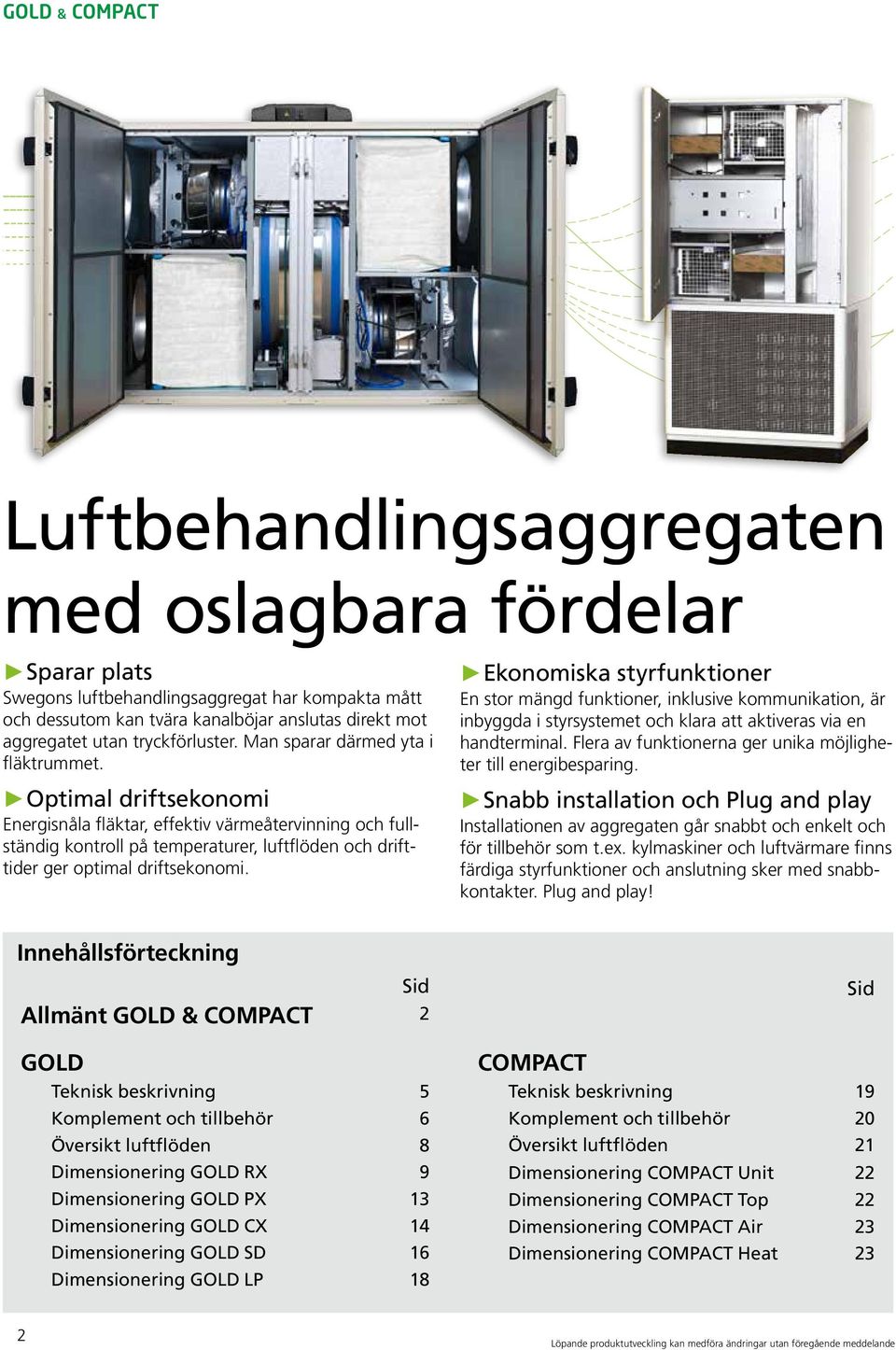

2 & COMPACT Luftbehandlingsaggregaten med oslagbara fördelar Sparar plats Swegons luftbehandlingsaggregat har kompakta mått och dessutom kan tvära kanalböjar anslutas direkt mot aggregatet utan tryckförluster. Man sparar därmed yta i fläktruet. Optimal driftsekonomi Energisnåla fläktar, effektiv värmeåtervinning och fullständig kontroll på temperaturer, luftflöden och drifttider ger optimal driftsekonomi. Ekonomiska styrfunktioner En stor mängd funktioner, inklusive kounikation, är inbyggda i styrsystemet och klara att aktiveras via en handterminal. Flera av funktionerna ger unika möjligheter till energibesparing. Snabb installation och Plug and play Installationen av aggregaten går snabbt och enkelt och för tillbehör som t.ex. kylmaskiner och luftvärmare finns färdiga styrfunktioner och anslutning sker med snabbkontakter. Plug and play! Innehållsförteckning Sid Allmänt & COMPACT 2 Teknisk beskrivning 5 Komplement och tillbehör 6 Översikt luftflöden 8 RX 9 PX 13 CX 14 SD 16 LP 18 Sid COMPACT Teknisk beskrivning 19 Komplement och tillbehör 20 Översikt luftflöden 21 COMPACT Unit 22 COMPACT Top 22 COMPACT Air 23 COMPACT Heat 23 2

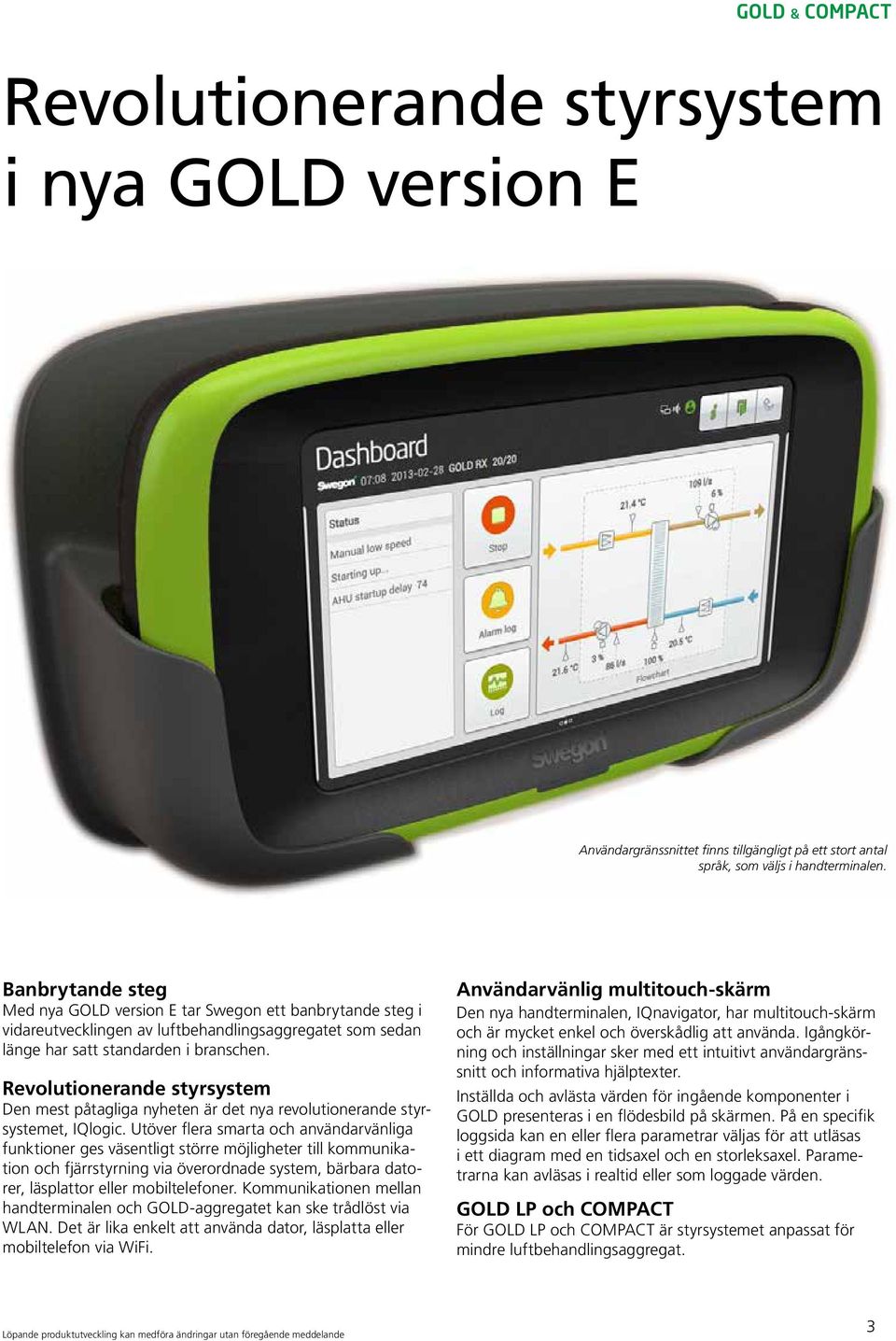

3 & COMPACT Revolutionerande styrsystem i nya version E Användargränssnittet finns tillgängligt på ett stort antal språk, som väljs i handterminalen. Banbrytande steg Med nya version E tar Swegon ett banbrytande steg i vidareutvecklingen av luftbehandlingsaggregatet som sedan länge har satt standarden i branschen. Revolutionerande styrsystem Den mest påtagliga nyheten är det nya revolutionerande styrsystemet, IQlogic. Utöver flera smarta och användarvänliga funktioner ges väsentligt större möjligheter till kounikation och fjärrstyrning via överordnade system, bärbara datorer, läsplattor eller mobiltelefoner. Kounikationen mellan handterminalen och -aggregatet kan ske trådlöst via WLAN. Det är lika enkelt att använda dator, läsplatta eller mobiltelefon via WiFi. Användarvänlig multitouch-skärm Den nya handterminalen, IQnavigator, har multitouch-skärm och är mycket enkel och överskådlig att använda. Igångkörning och inställningar sker med ett intuitivt användargränssnitt och informativa hjälptexter. Inställda och avlästa värden för ingående komponenter i presenteras i en flödesbild på skärmen. På en specifik loggsida kan en eller flera parametrar väljas för att utläsas i ett diagram med en tidsaxel och en saxel. Parametrarna kan avläsas i realtid eller som loggade värden. LP och COMPACT För LP och COMPACT är styrsystemet anpassat för mindre luftbehandlingsaggregat. 3

4 & COMPACT Energieffektivitet utöver det vanliga Energieffektiva fläktar i världsklass! Swegons fläktar är av den nya generationens energieffektiva fläktar. Motorerna är av EC-typ och utvecklade på en plattform som ger marknadens bästa energieffektivitet. Swegons EC-motorer har som bäst en verkningsgrad på drygt 90%. Det är drygt 10 procentenheter bättre än traditionella ACmotorer med frekvensomriktare och skillnaden blir större ju mer varvtalet nedregleras. Varje procent i bättre motorverkningsgrad kan direkt översättas i sparade driftskostnader. För har flera nya fläktar också tillkoit, vilket ger större möjligheter att välja exakt rätt aggregat och fläktvariant till anläggningens behov och därmed också att optimera energieffektiviteten. Energieffektiva fläktar Optimerad värme- och kylåtervinning Swegons roterande värmeväxlare ( RX/LP och COM- PACT) har oslagbar temperaturverkningsgrad, upp till 85%, och lågt tryckfall. Den roterande värmeväxlaren återvinner kyla lika effektivt och med varianten RECOsorptic återvinns även fukt, vilket sparar kostnader för kyla. I vissa fall måste man dock ha helt skilda luftvägar och då finns korsströms plattvärmeväxlare ( PX) eller batterivärmeväxlare ( CX/SD) som alternativ. Båda har ett effektivt påfrysningsskydd som mäter både temperaturatur och fuktighet, vilket ger hög årsverkningsgrad. PX kan väljas med RECOfrost, ett nyutvecklat system för avfrostning, som tar energieffektiviteten till helt nya nivåer. Beroende på aktuellt projekt kan plattvärmeväxlaren också väljas för maximal temperaturverkningsgrad eller minimerat tryckfall. Roterande värmeväxlare Korsströms plattvärmeväxlare Plug and Play sparar tid och pengar Snabb installation, litet utryesbehov och Plug and Play för anslutning av tillbehör ger låga installationskostnader. Några exempel: Aggregaten är kompletta med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter, värmeväxlare samt inbyggd styrutrustning. Aggregaten har kort bygglängd och är lätta att hantera på byggplatsen. Om det behövs kan de enkelt delas för intransport. Kablar mellan delarna har snabbkontakter. Aggregaten tar liten plats och fläktarna är konstruerade för att klara tvära kanalböjar direkt från aggregatet utan tryckförluster. Flera av aggregaten kan dessutom beställas med kanalanslutningar uppåt. Anslutning för handterminal, tilluftstemperaturgivare, luftvärmare och kounikation sker med snabbkontakter. Övriga tillbehör och externa funktioner ansluts till en lättåtkomlig plintrad. Exempel på utryesbesparande och kompakt installation av med kylmaskin 4

5 Teknisk beskrivning Allmänt, Enhetsaggregat RX/PX/CX/LP är ett komplett luftbehandlingsaggregat med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter samt värme växlare. Värmeväxlaren är antingen en roterande värmeväxlare (RX/LP), platt värmeväxlare (PX) eller batterivärmeväxlare (CX). Till- och frånluftsaggregat SD är ett luftbehandlingsaggregat med en direktdriven till- eller frånluftsfläkt. Filter finns som tillval för samtliga ar. Batterivärmeväxlare och omonterad rörkopplingsenhet kan väljas för Höljet är uppbyggt av täckpaneler och inspektionsdörrar. Utvändig kulör för RX/PX/CX/SD är beige (NCS S2005- Y30R) och för LP vit (NCS S0502-G). har inbyggd styrutrustning som manövreras i klartext från en handterminal med touchskärm eller via kounikation. El- och styrsystemet är helt integrerat med aggregatet. Den mikroprocessorbaserade utrustningen styr och reglerar temperaturer, luftflöden och övriga funktioner. Ett stort antal funktioner finns inbyggda i systemet och kan enkelt aktiveras. Vid behov av kompletterande funktionsdelar som t.ex. spjäll och luftkylare placeras dessa i kanal (oisolerade kanaltillbehör) eller dockas till aggregatet (isolerade kanaltillbehör). Användningsområde är avsett för komfortventilation. Beroende på vald variant kan användas i lokaler som kontor, skolor, daghem, offentliga lokaler, butiker, bostadsfastigheter etc. med platt-/batterivärmeväxlare (PX/CX) och separata till- och frånluftsaggregat (SD) kan även användas för ventilation av måttligt fuktiga lokaler, men rekoenderas inte där fuktigheten kontinuerligt är hög, t.ex. i simhallar. som separata till- och frånluftsaggregat (SD) är avsedda för applikationer där till- och frånluft behöver vara helt åtskilda, eller där det av utryesskäl behövs separata enheter för till- och/eller frånluft. RX/PX/CX/SD kan placeras utomhus med hjälp av tillbehören tak, intagsdel och avluftshuv. är konstruerat och testat för temperaturer, i omgivning och luftström, från -40 C till +40 C. Certifiering Swegon AB har certifierat kvalitetssystem enligt ISO 9001 och certifierat miljöledningssystem enligt ISO Luftbehandlingssystem är dessutom certifierat av Eurovent. 12 ar av RX för luftflöden upp till 2,5 m 3 /s (9000 m 3 /h) har också erhållit Passivhus-certifikat. RX PX CX SD N Range: LP 5

6 Komplement och tillbehör Kanaltillbehör, För en komplett installation finns kanaltillbehör som t. ex. spjäll, luftvärmare för för- och eftervärmning, luftkylare, förfilter och ljuddämpare. Som alternativ erbjuds de flesta av kanaltillbehören för anslutning med full tvärsnittsarea, Full face. Tryckförlusterna minskar vilket innebär att elström till fläktarna sparas. Tillbehören för Full face är inbyggda i isolerat hölje, vilket minskar installationskostnaderna och underlättar utomhusmontage. Exempel på isolerade kanaltillbehör Exempel på oisolerade kanaltillbehör och anslutning med Full face Utomhusmontage, RX/PX/CX/SD kan placeras utomhus med tillbehören tak, intagsdel och avluftshuv. Taket utgörs av monteringssats, komplett med erforderliga montagedetaljer och tätningslister. Synliga detaljer är tillverkade av plåt i beige nyans, NCS S2005-Y30R. Tak kan inte användas för aggregat med luftanslutning uppåt. Luftbehandlingsaggregat med tak och isolerade kanaltillbehör Huvar, Uteluftshuv, Avluftshuv, Kombihuv, Ytterväggshuv, Uteluftshuv Avluftshuv Kombihuv Ytterväggshuv 6

7 Komplement och tillbehör DX kylmaskiner Kylmaskin COOL DX/COOL DX Top COOL DX/COOL DX Top är internt färdigkopplad, köldmedium är fyllt och maskinen är provkörd. Kylmaskinen dockas till eller installeras fristående. Endast elektrisk kraftmatning och en kounikationskabel (med snabbkontakt) mellan COOL DX/ COOL DX Top och behövs. Allt styrning sker via. CELEST+ i version LE/HP är en högeffektiv kylmaskin för mindre anläggningar och finns i sex ar upp till 30 kw kyleffekt. Det är möjligt att ansluta flera kylmaskiner till saa -aggregat och på så sätt dimensionera effekten från 9 kw och uppåt. Via SMART Link DX styrs de varvtalsreglerade kompressorerna exakt efter kylbehovet. COOL DX Top RX Top Kylaggregat för mindre anläggningar COOL DX Vätskekylaggregat och värmepumpar Bästa energiklass Swegon har ett komplett program av kylaggregat och värmepumpar för produktion av kyl- eller värmevatten. Maskinerna är energieffektiva och finns i bästa energiklass. De är certifierade av Eurovent. De finns i flera olika utföranden och i olika ar och är avsedda för placering inom- eller utomhus. Luftkylda vätskekylaggregat Luft-/vätskevärmepumpar Vätskekylda vätskekylaggregat och värmepumpar Luft/vätskemultifunktionsaggregat 7

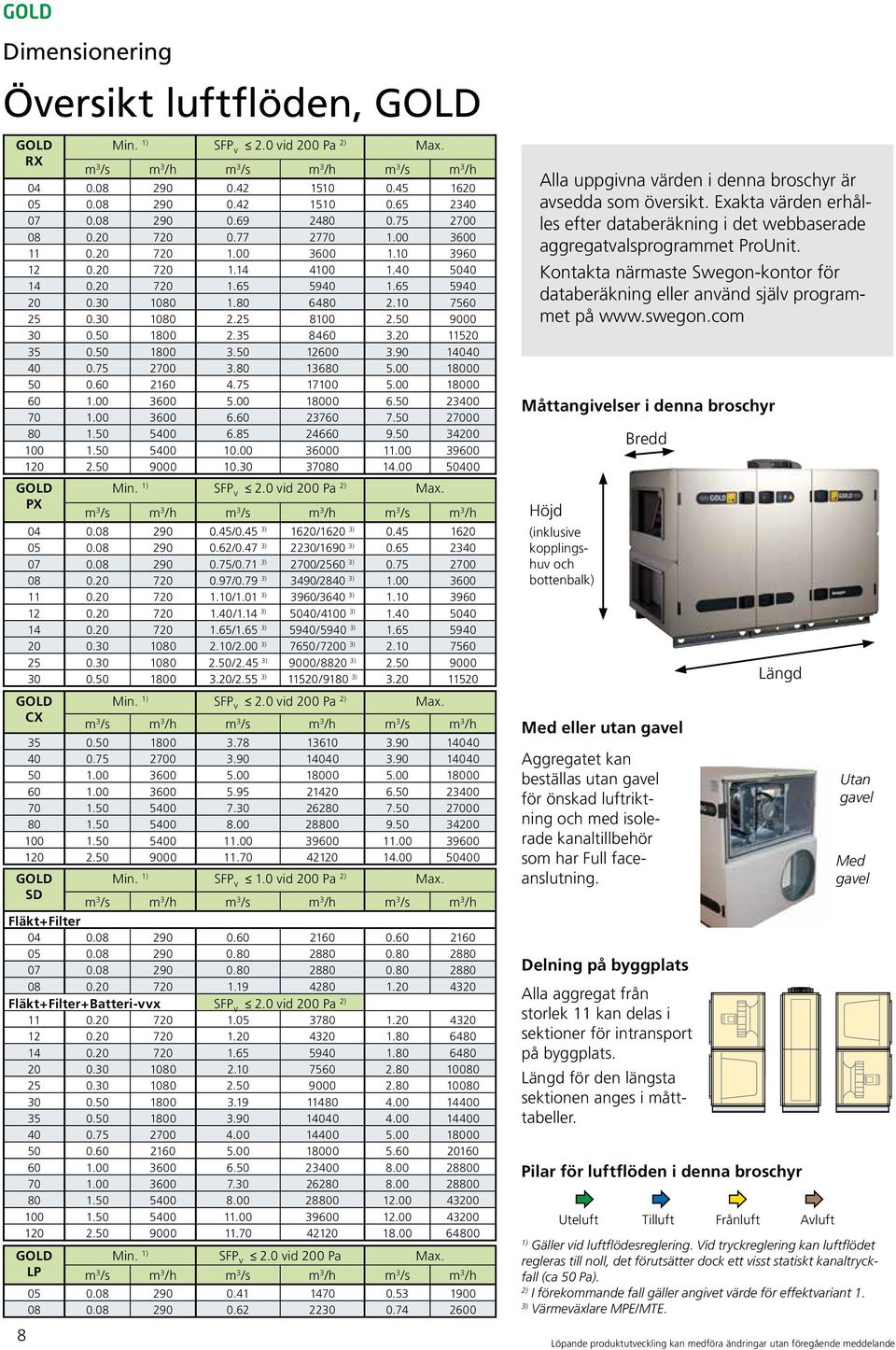

8 Översikt luftflöden, RX Min. SFP v 2.0 2). m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h PX Min. SFP v 2.0 2). m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h /0.45 3) 1620/1620 3) /0.47 3) 2230/1690 3) /0.71 3) 2700/2560 3) /0.79 3) 3490/2840 3) /1.01 3) 3960/3640 3) /1.14 3) 5040/4100 3) /1.65 3) 5940/5940 3) /2.00 3) 7650/7200 3) /2.45 3) 9000/8820 3) /2.55 3) 11520/9180 3) CX Min. SFP v 2.0 2). m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h SD Min. SFP v 1.0 2). m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h Fläkt+Filter Fläkt+Filter+Batteri-vvx SFP v 2.0 2) LP Min. SFP v 2.0. m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h Alla uppgivna värden i denna broschyr är avsedda som översikt. Exakta värden erhålles efter databeräkning i det webbaserade aggregatvalsprograet ProUnit. Kontakta närmaste Swegon-kontor för databeräkning eller använd själv prograet på Måttangivelser i denna broschyr (inklusive kopplingshuv och bottenbalk) Med eller utan gavel Aggregatet kan beställas utan gavel för önskad luftriktning och med isolerade kanaltillbehör som har Full faceanslutning. Delning på byggplats Alla aggregat från 11 kan delas i sektioner för intransport på byggplats. för den längsta sektionen anges i måtttabeller. Pilar för luftflöden i denna broschyr Uteluft Tilluft Frånluft Avluft Utan gavel Med gavel Gäller vid luftflödesreglering. Vid tryckreglering kan luftflödet regleras till noll, det förutsätter dock ett visst statiskt kanaltryckfall (ca 50 Pa). 2) I förekoande fall gäller angivet värde för effektvariant 1. 3) Värmeväxlare MPE/MTE. 8

9 RX, 04/05, 07/08 A: Vänster- eller högerutförande anges vid beställning. Om aggregatet levereras med samtliga anslutningsgavlar, kan byte av utförande göras på byggplats via handterminalen. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Aggregatet kan placeras på högkant. Bottenbalk/Stativ/Fundament Aggregatet måste placeras på bottenbalk (tillval), stativ (tillbehör) eller någon annan form av fundament för att inspektionsdörrarna ska gå att öppna vid horisontellt montage. RX Vikt kg Min SFP v Ø x230V, 10A eller 3x400V, 10A Ø x230V, 10 /16 2) A eller 3x400V, 10A Ø x230V, 10 /16 2) A eller 3x400V, 10A Ø x230V, 16A eller 3x400V, 10A 2) Effektvariant 1 2) Effektvariant 2 RX Top, 04/05, 07/08 A: levereras i högerutförande. Byte till vänsterutförande görs på byggplats via handterminalen. Bottenbalk/Stativ/Fundament Aggregatet måste placeras på bottenbalk (tillval), stativ (tillbehör) eller någon annan form av fundament för att inspektionsdörrarna ska gå att öppna vid horisontellt montage. RX Top Vikt kg Min SFP v Ø x230V, 10A eller 3x400V, 10A Ø x230V, 10A eller 3x400V, 10A Ø x230V, 10A eller 3x400V, 10A Ø x230V, 16A eller 3x400V, 10A 0.71 m 3 /s avser aggregat i högerutförande. För aggregat i vänsteruförande är värdet 0.77 m 3 /s. 9

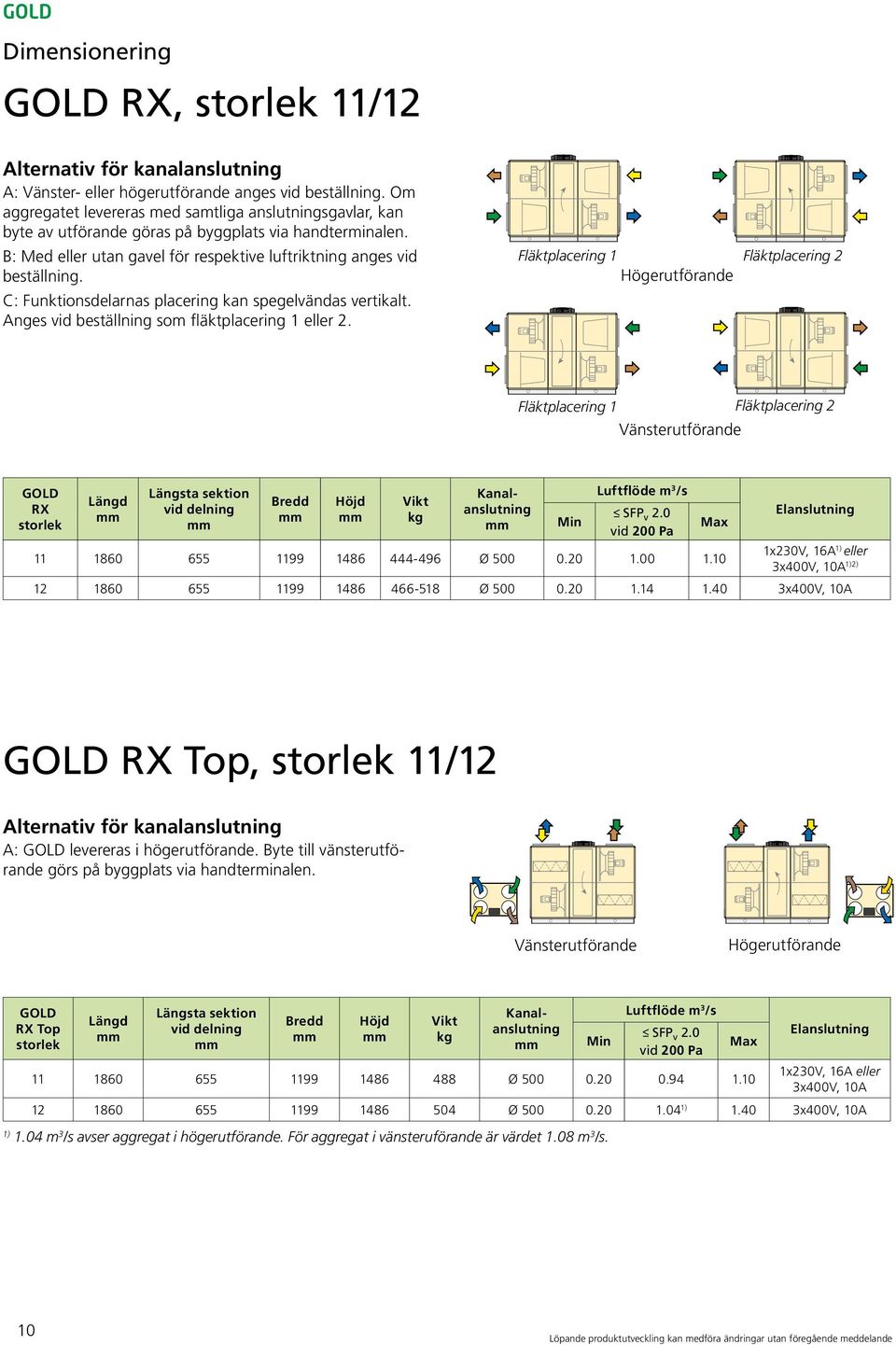

10 RX, 11/12 A: Vänster- eller högerutförande anges vid beställning. Om aggregatet levereras med samtliga anslutningsgavlar, kan byte av utförande göras på byggplats via handterminalen. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Funktionsdelarnas placering kan spegelvändas vertikalt. Anges vid beställning som fläktplacering 1 eller 2. RX Längsta sektion vid delning Vikt kg Min SFP v Ø x230V, 16A eller 3x400V, 10A 2) Ø x400V, 10A RX Top, 11/12 A: levereras i högerutförande. Byte till vänsterutförande görs på byggplats via handterminalen. RX Top Längsta sektion vid delning Vikt kg Min SFP v Ø x230V, 16A eller 3x400V, 10A Ø x400V, 10A 1.04 m 3 /s avser aggregat i högerutförande. För aggregat i vänsteruförande är värdet 1.08 m 3 /s. 10

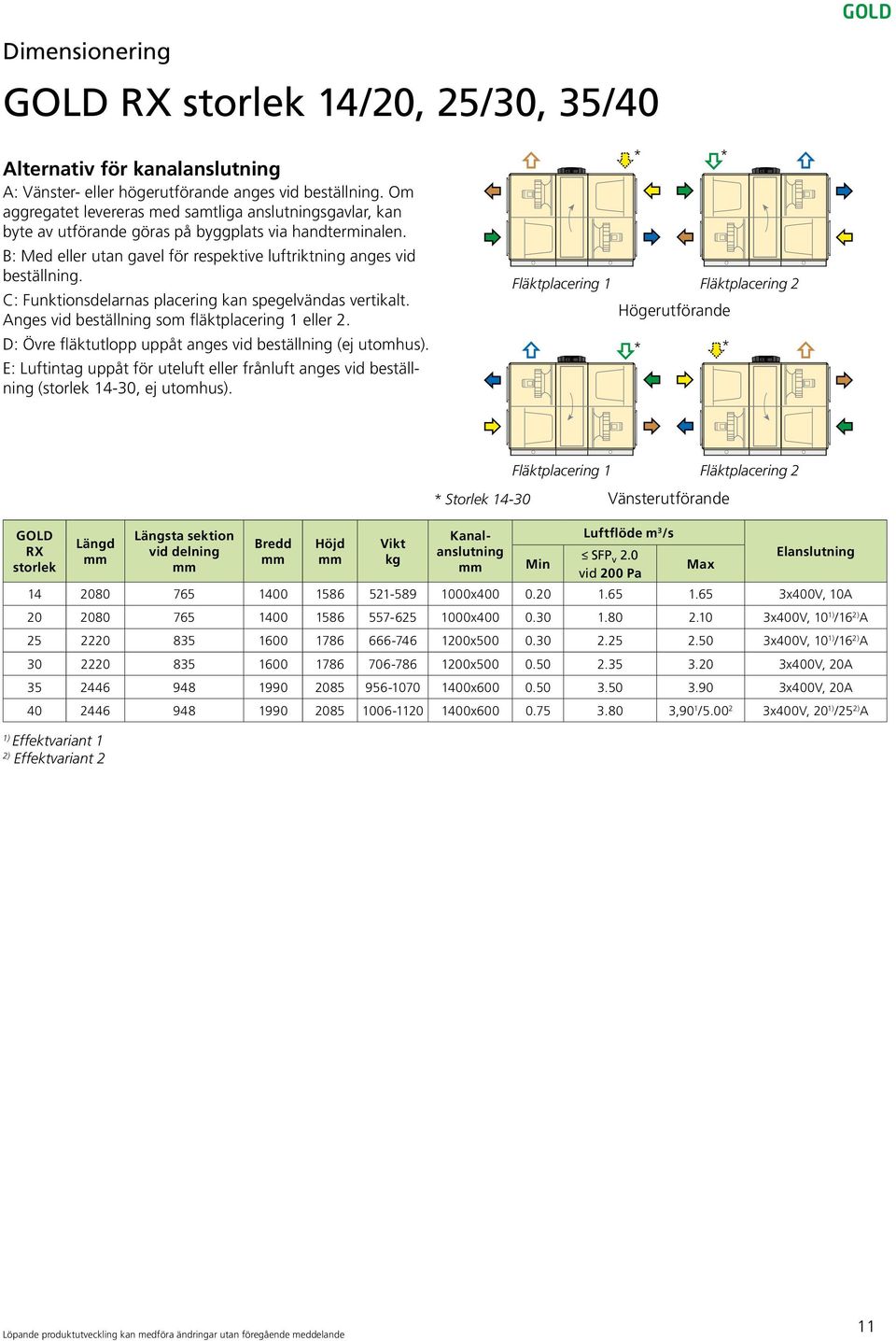

11 RX 14/20, 25/30, 35/40 A: Vänster- eller högerutförande anges vid beställning. Om aggregatet levereras med samtliga anslutningsgavlar, kan byte av utförande göras på byggplats via handterminalen. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Funktionsdelarnas placering kan spegelvändas vertikalt. Anges vid beställning som fläktplacering 1 eller 2. D: Övre fläktutlopp uppåt anges vid beställning (ej utomhus). E: Luftintag uppåt för uteluft eller frånluft anges vid beställning ( 14-30, ej utomhus). * * * * * Storlek Längsta sektion Vikt RX vid delning kg SFP Min v x x400V, 10A x x400V, 10 /16 2) A x x400V, 10 /16 2) A x x400V, 20A x x400V, 20A x ,90 1 / x400V, 20 /25 2) A Effektvariant 1 2) Effektvariant 2 11

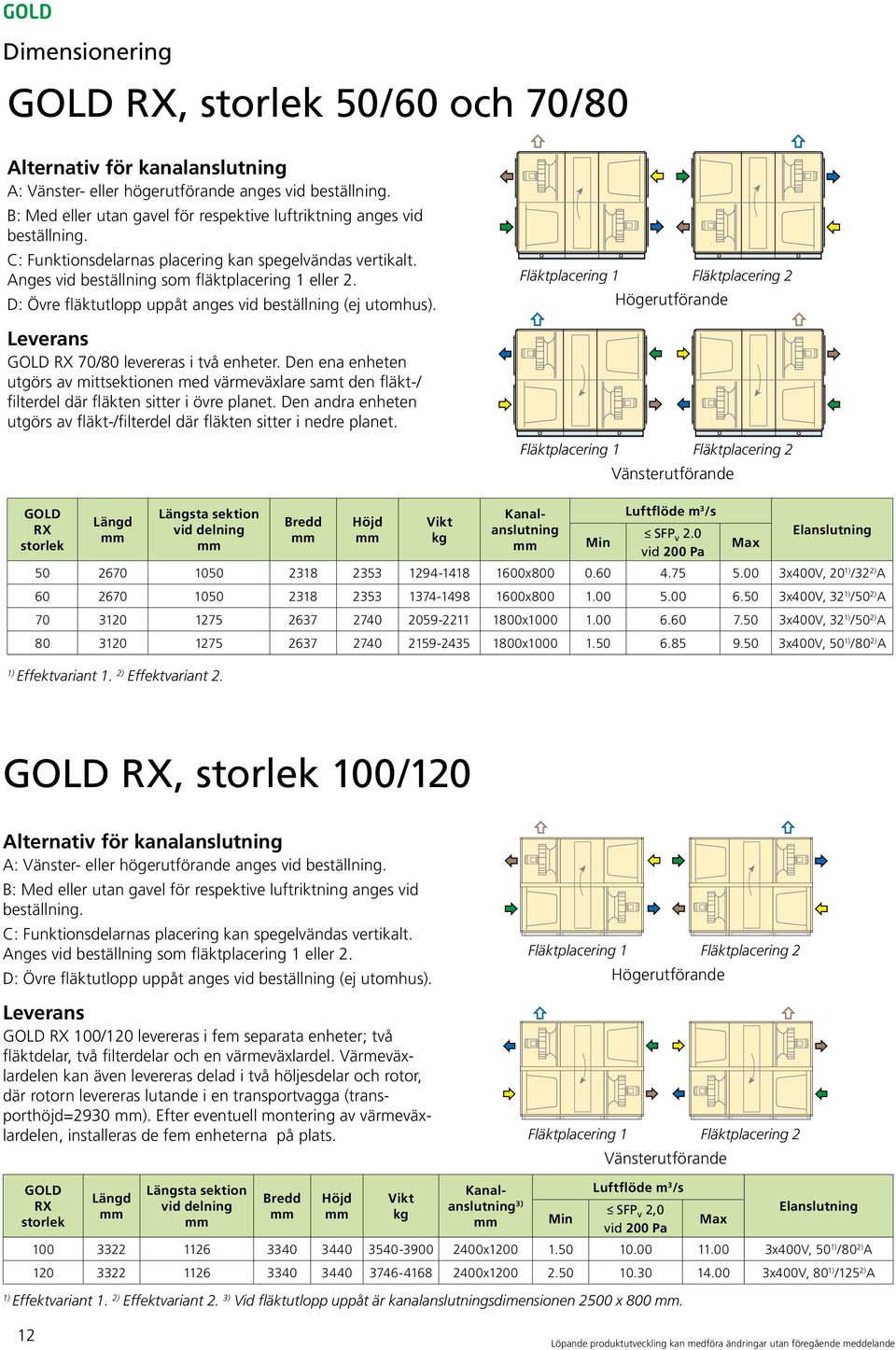

12 RX, 50/60 och 70/80 A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Funktionsdelarnas placering kan spegelvändas vertikalt. Anges vid beställning som fläktplacering 1 eller 2. D: Övre fläktutlopp uppåt anges vid beställning (ej utomhus). Leverans RX 70/80 levereras i två enheter. Den ena enheten utgörs av mittsektionen med värmeväxlare samt den fläkt-/ filterdel där fläkten sitter i övre planet. Den andra enheten utgörs av fläkt-/filterdel där fläkten sitter i nedre planet. Längsta sektion Vikt RX vid delning kg SFP Min v x x400V, 20 /32 2) A x x400V, 32 /50 2) A x x400V, 32 /50 2) A x x400V, 50 /80 2) A Effektvariant 1. 2) Effektvariant 2. RX, 100/120 A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Funktionsdelarnas placering kan spegelvändas vertikalt. Anges vid beställning som fläktplacering 1 eller 2. D: Övre fläktutlopp uppåt anges vid beställning (ej utomhus). Leverans RX 100/120 levereras i fem separata enheter; två fläktdelar, två filterdelar och en värmeväxlardel. Värmeväxlardelen kan även levereras delad i två höljesdelar och rotor, där rotorn levereras lutande i en transportvagga (transporthöjd=2930 ). Efter eventuell montering av värmeväxlardelen, installeras de fem enheterna på plats. RX Längsta sektion vid delning Vikt kg 3) Min SFP v 2, x x400V, 50 /80 2) A x x400V, 80 /125 2) A Effektvariant 1. 2) Effektvariant 2. 3) Vid fläktutlopp uppåt är kanalanslutningsdimensionen 2500 x

13 PX, 04/05, 07/08 A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel för respektive luftriktning anges vid beställning. PX Vikt kg PX, 11/12 Min SFP v Ø /0.45 3) x230V, 10A eller 3x400V, 10A Ø /0.47 3) x230V, 10 /16 2) A eller 3x400V, 10A Ø /0.71 3) x230V, 10 /16 2) A eller 3x400V, 10A Ø /0.79 3) x230V, 16A eller 3x400V, 10A 2) Effektvariant 1 2) Effektvariant 2 3) Värmeväxlare MPE/MTE A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel för respektive luftriktning anges vid beställning. PX Längsta sektion vid delning Vikt kg SFP v Ø /1.01 3) 1.10 Min 1x230V, 16A eller 3x400V, 10A 2) Ø /1.14 3) x400V, 10A Effektvariant 1 2) Effektvariant 2 3) Värmeväxlare MPE/MTE PX, 14/20 och 25/30 A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Luftintag uppåt för uteluft och/eller frånluft anges vid beställning (ej utomhus). Längsta sektion Vikt PX vid delning kg SFP Min v x /1.65 3) x400V, 10A x /2.00 3) x400V, 10 /16 2) A x /2.45 3) x400V, 10 /16 2) A x /2.55 3) x400V, 16 /20 2) A Effektvariant 1 2) Effektvariant 2 3) Värmeväxlare MPE/MTE 13

14 CX, 35/40 A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Funktionsdelarnas placering kan spegelvändas vertikalt. Anges vid beställning som fläktplacering 1 eller 2. D: Övre fläktutlopp uppåt anges vid beställning (ej utomhus). CX Längsta sektion vid delning 3) Vikt kg Min SFP v x x400V, 20 /25 2) A x / x400V, 20 /32 2) A Effektvariant 1 2) Effektvariant 2 3) Inklusive rörkopplingsenhet CX, 50/60 och 70/80 A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Funktionsdelarnas placering kan spegelvändas vertikalt. Anges vid beställning som fläktplacering 1 eller 2. D: Övre fläktutlopp uppåt anges vid beställning (ej utomhus). Leverans CX 70/80 levereras i två enheter. Den ena enheten utgörs av mittsektionen med värmeväxlare samt den fläkt-/ filterdel där fläkten sitter i övre planet. Den andra enheten utgörs av fläkt-/filterdel där fläkten sitter i nedre planet. Längsta sektion Vikt CX vid delning 3) kg SFP Min v x x400V, 25 /32 2) A x x400V, 40 /50 2) A x x400V, 40 /63 2) A x x400V, 63 /80 2) A Effektvariant 1 2) Effektvariant 2 3) Inklusive rörkopplingsenhet 14

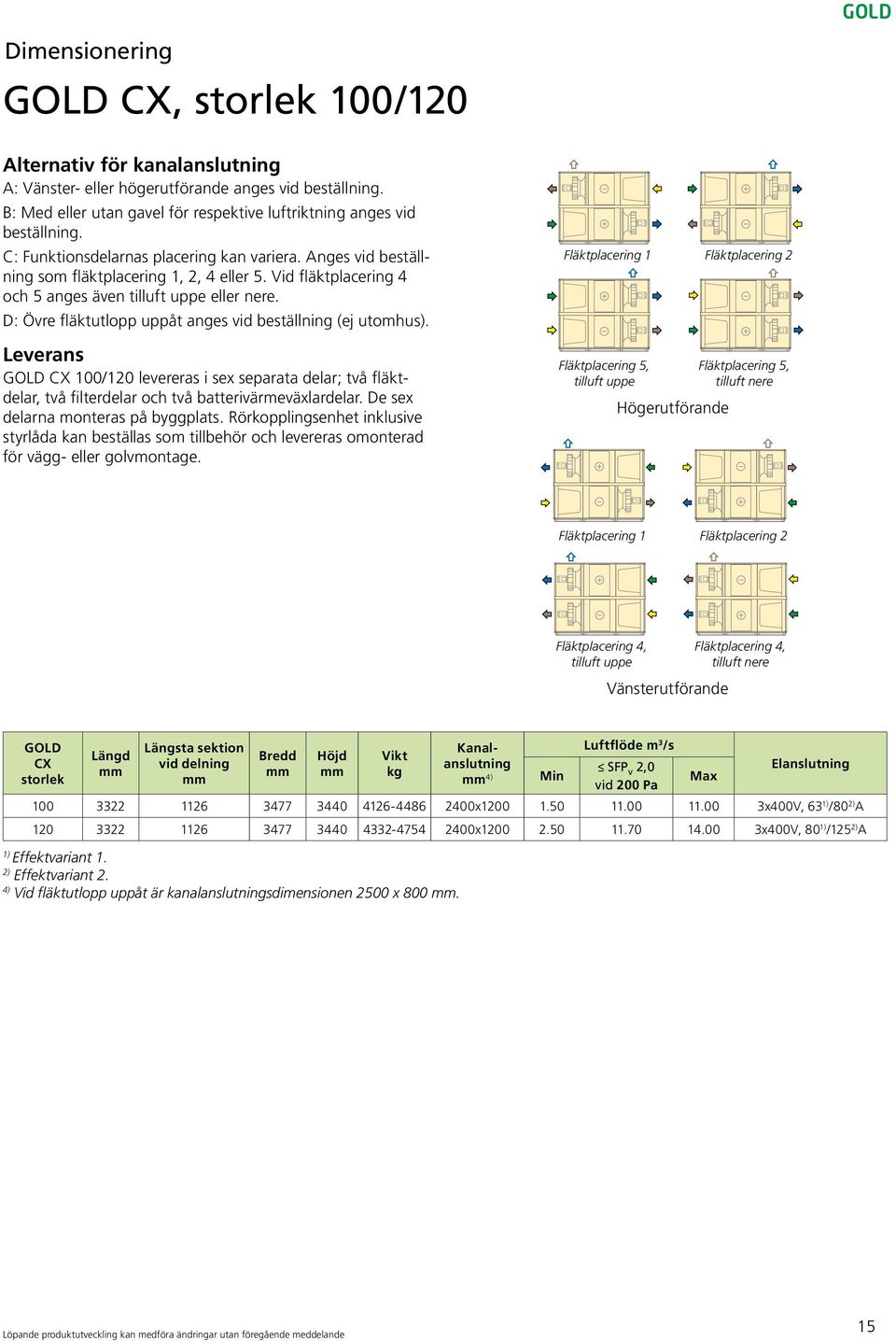

15 CX, 100/120 A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel för respektive luftriktning anges vid beställning. C: Funktionsdelarnas placering kan variera. Anges vid beställning som fläktplacering 1, 2, 4 eller 5. Vid fläktplacering 4 och 5 anges även tilluft uppe eller nere. D: Övre fläktutlopp uppåt anges vid beställning (ej utomhus). Leverans CX 100/120 levereras i sex separata delar; två fläktdelar, två filterdelar och två batterivärmeväxlardelar. De sex delarna monteras på byggplats. Rörkopplingsenhet inklusive styrlåda kan beställas som tillbehör och levereras omonterad för vägg- eller golvmontage. Fläktplacering 5, tilluft uppe Fläktplacering 5, tilluft nere Fläktplacering 4, tilluft uppe Fläktplacering 4, tilluft nere Längsta sektion Vikt CX vid delning kg SFP 4) Min v 2, x x400V, 63 /80 2) A x x400V, 80 /125 2) A Effektvariant 1. 2) Effektvariant 2. 4) Vid fläktutlopp uppåt är kanalanslutningsdimensionen 2500 x

16 SD, 04/05, 07/08 Alternativ för uppställning/kanalanslutning A: Aggregatet kan placeras på högkant eller vändas upp och ned. Aggregatet kan även placeras med inspektionsdörr uppåt, men ej nedåt. B: Med eller utan gavel anges vid beställning. Bottenbalk/Stativ/Fundament Aggregatet måste placeras på bottenbalk (tillval), stativ (tillbehör) eller någon annan form av fundament för att inspektionsdörrarna ska gå att öppna vid horisontellt montage. SD Fläkt+Filter Vikt kg Min SFP v Ø x230V, 10A Ø x230V, 10A Ø x230V, 10A Ø x230V, 10A 3x400V, 10A 2) Effektvariant 1 2) Effektvariant 2 SD, 11/12 A: Ange vänster- eller högerutförande vid beställning. B: Med eller utan gavel anges vid beställning. Fläkt med ev. filter Fläkt med ev. filter + Batterivärmeväxlare frånluft. Droppavskiljare som tillval. Fläkt med ev. filter + Batterivärmeväxlare tilluft. SD Längsta sektion vid delning Vikt kg Min SFP v 2.0 Fläkt+Filter+Batterivärmeväxlare Ø x230V, 10A 3x400V, 10A 2) Ø x400V, 10A 16

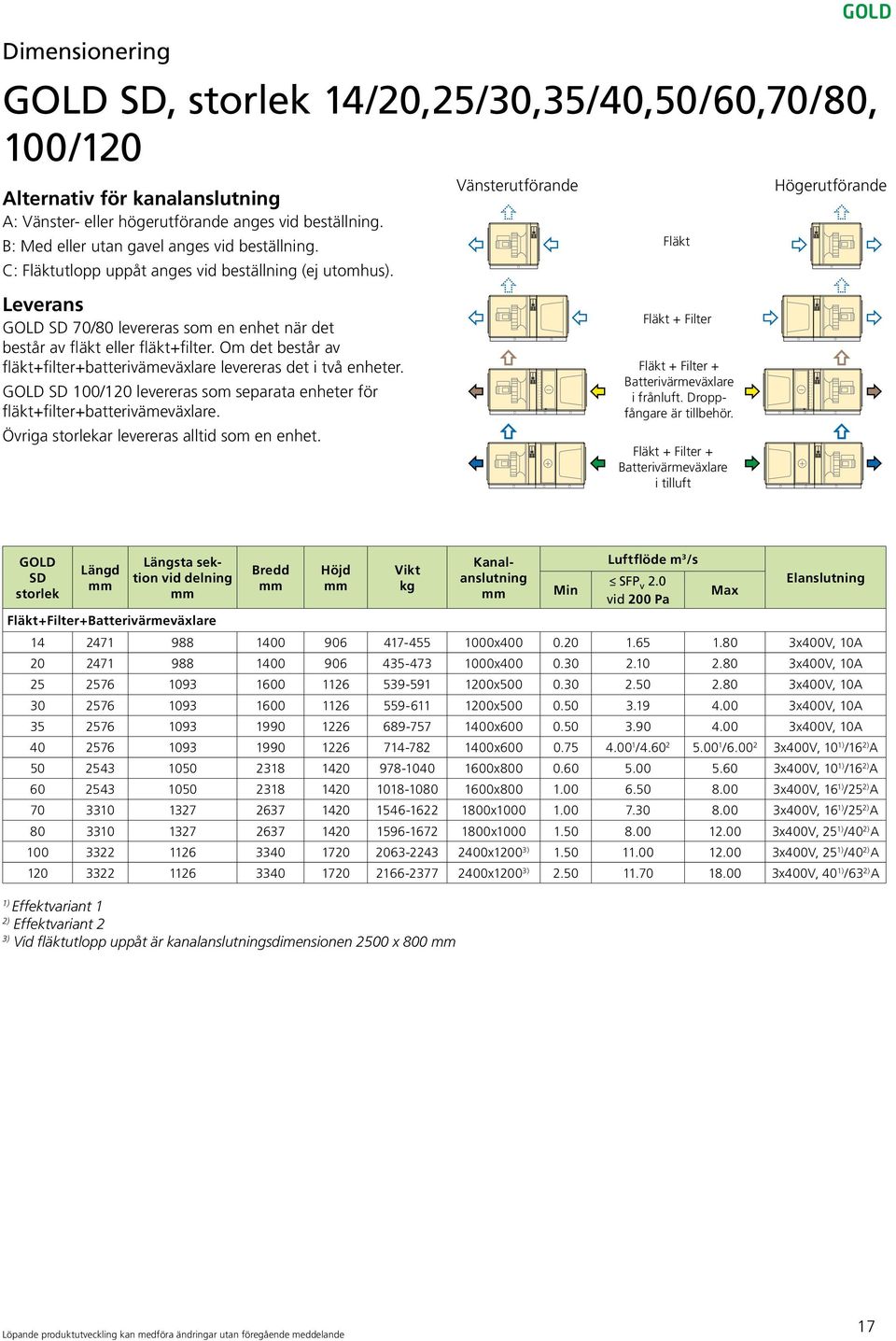

17 SD, 14/20,25/30,35/40,50/60,70/80, 100/120 A: Vänster- eller högerutförande anges vid beställning. B: Med eller utan gavel anges vid beställning. C: Fläktutlopp uppåt anges vid beställning (ej utomhus). Fläkt Leverans SD 70/80 levereras som en enhet när det består av fläkt eller fläkt+filter. Om det består av fläkt+filter+batteriväme växlare levereras det i två enheter. SD 100/120 levereras som separata enheter för fläkt+filter+batterivämeväxlare. Övriga ar levereras alltid som en enhet. Fläkt + Filter Fläkt + Filter + Batterivärmeväxlare i frånluft. Droppfångare är tillbehör. Fläkt + Filter + Batterivärmeväxlare i tilluft Längsta sektion vid delning anslutning Kanal- Vikt SD kg SFP Min v 2.0 Fläkt+Filter+Batterivärmeväxlare x x400V, 10A x x400V, 10A x x400V, 10A x x400V, 10A x x400V, 10A x / / x400V, 10 /16 2) A x x400V, 10 /16 2) A x x400V, 16 /25 2) A x x400V, 16 /25 2) A x x400V, 25 /40 2) A x1200 3) x400V, 25 /40 2) A x1200 3) x400V, 40 /63 2) A Effektvariant 1 2) Effektvariant 2 3) Vid fläktutlopp uppåt är kanalanslutningsdimensionen 2500 x

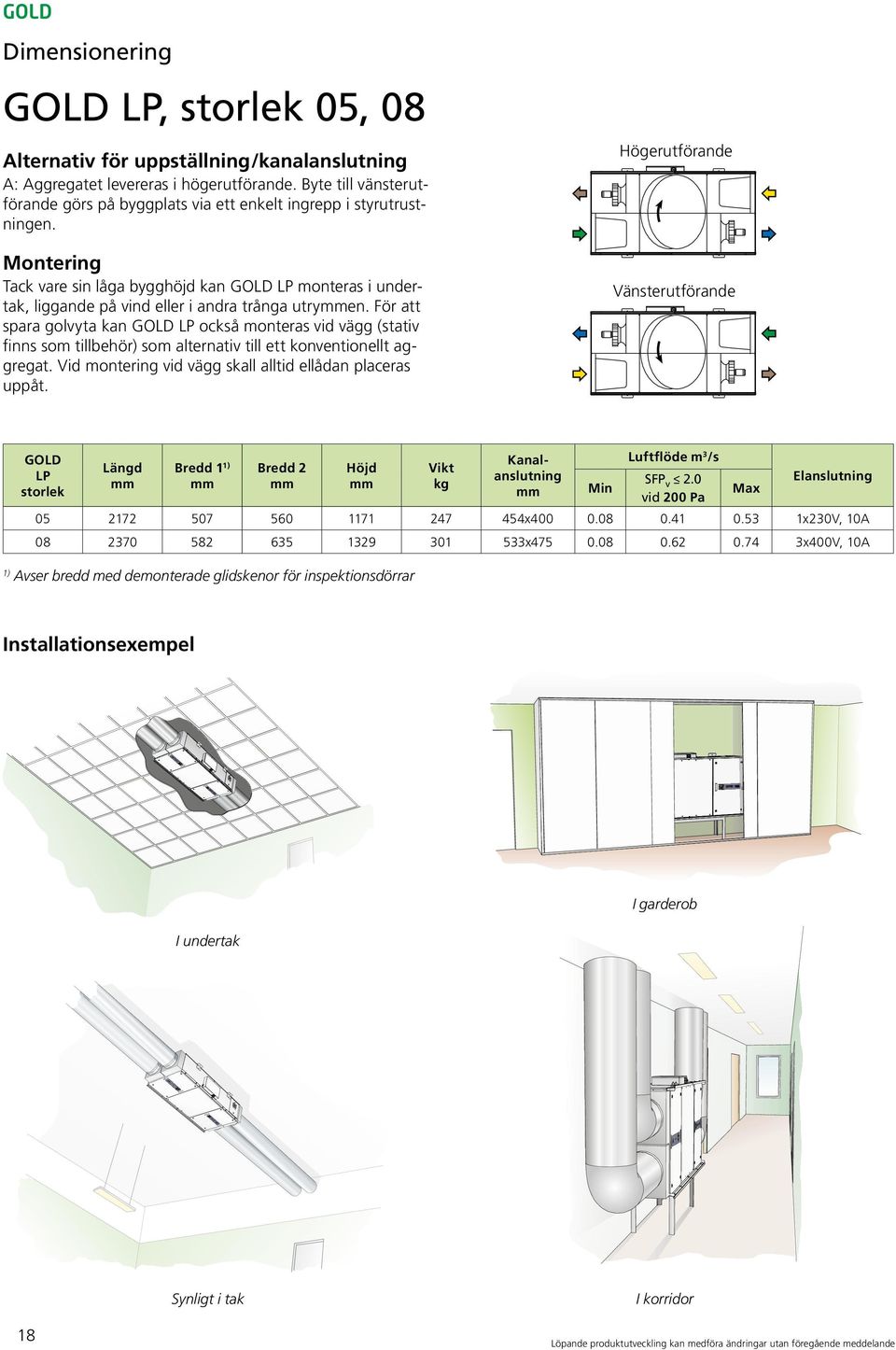

18 LP, 05, 08 Alternativ för uppställning/kanalanslutning A: Aggregatet levereras i högerutförande. Byte till vänsterutförande görs på byggplats via ett enkelt ingrepp i styrutrustningen. Montering Tack vare sin låga bygghöjd kan LP monteras i undertak, liggande på vind eller i andra trånga utryen. För att spara golvyta kan LP också monteras vid vägg (stativ finns som tillbehör) som alternativ till ett konventionellt aggregat. Vid montering vid vägg skall alltid ellådan placeras uppåt. 1 LP 2 Vikt kg SFP Min v x x230V, 10A x x400V, 10A Avser bredd med demonterade glidskenor för inspektionsdörrar Installationsexempel I undertak I garderob Synligt i tak I korridor 18

19 COMPACT Teknisk beskrivning Allmänt, COMPACT Enhetsaggregat COMPACT är ett komplett luftbehandlingsaggregat med direktdrivna till- och frånluftsfläktar, till- och frånluftsfilter samt roterande värme växlare. Utvändig kulör för synlig plåt är vit (NCS S0502-G). COMPACT har inbyggd styrutrustning som manövreras i klartext från en handterminal. El- och styrsystemet är helt integrerat med aggregatet. Den mikroprocessorbaserade utrustningen styr och reglerar temperaturer, luftflöden och övriga funktioner. Ett stort antal funktioner, inklusive kounikation, finns inbyggda i systemet och kan enkelt aktiveras. Vid behov av kompletterande funktionsdelar som t.ex. spjäll och luftkylare placeras dessa i kanal. Användningsområde COMPACT Unit och COMPACT Top är avsedda för komfortventilation och kan användas i mindre lokaler som kontor, skolor, daghem, offentliga lokaler, butiker, bostadsfastigheter etc. I mindre lokaler är utryet ofta begränsat och COM- PACT Unit och COMPACT Top ger möjligheter till en mycket kompakt installation. COMPACT Unit har kanalanslutningar placerade på aggregatets gavlar på traditionellt vis och COM- PACT Top på aggregatets ovansida. COMPACT Air och COMPACT Heat är avsedda för komfortventilation och kan användas till lektionssalar, daghem, konferenslokaler, mindre kontor, arbetslokaler, butiker, restauranger och liknande publika utryen. COMPACT Air och COMPACT Heat installeras direkt i det rum som skall ventileras. COMPACT Heat fungerar i normalfallet som COM- PACT Air men kan dessutom användas för att värma lokalen med BOOSTER-funktion. COMPACT skall placeras inomhus. COMPACT är konstruerat och testat för omgivningstemperaturer från -25 C till +40 C, och temperaturer i luftströen från -40 C till +40 C. COMPACT Unit COMPACT Top Certifiering Swegon AB har certifierat kvalitetssystem enligt ISO 9001 och certifierat miljöledningssystem enligt ISO Luftbehandlingsaggregat COMPACT Unit & Top är dessutom certifierat av Eurovent. N Range: COMPACT COMPACT Air COMPACT Heat 19

20 COMPACT Komplement och tillbehör Kanaltillbehör, COMPACT För en komplett installation finns kanaltillbehör som t. ex.: Spjäll Luftvärmare el eller vatten Luftkylare för vatten eller direktexpansion Ljuddämpare Spjäll Luftvärmare och luftkylare Elektrisk luftvärmare Aggregattillbehör, COMPACT För de olika aggregatmodellerna finns tillbehör som t. ex.: Stativ (Unit) Dörrhållare (Unit) Frånluftsanslutning (Air/Heat) Täckplåt mellan aggregat och tak (Air/Heat) Jalusispjäll (Air, ingår som standard till Heat) Stativ Jalusispjäll Huvar, COMPACT Uteluftshuv (Unit/Top) Avluftshuv (Unit/Top) Kombihuv (Unit/Top) Ytterväggshuv Frånluftsanslutning Uteluftshuv Avluftshuv Kombihuv Ytterväggshuv Styrkomponenter, COMPACT Den inbyggda styrutrustningen kan vid behov kompletteras med komponenter som t.ex.: Luftkvalitetsgivare Närvarogivare Rumsgivare Luftkvalitetsgivare Närvarogivare 20

21 COMPACT Översikt luftflöden, COMPACT COMPACT Min. SFP v 2.0. Unit m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h COMPACT Top Min. SFP v 2.0. m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h COMPACT Min../SFP V Ljudnivå 30 db(a) vid flöde Air m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h / / / / COMPACT Heat Min../SFP V Ljudnivå 30 db(a) vid flöde m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h / / ) 830 2) / / ) 830 2) Ljudtrycksnivå med hänsyn tagen till rumsinverkan -12 db. 2) Gäller ej vid BOOSTER-drift. Alla uppgivna värden i denna broschyr är avsedda som översikt. Exakta värden erhålles efter databeräkning i det webbaserade aggregatvalsprograet ProUnit. Kontakta närmaste Swegon-kontor för databeräkning eller använd själv prograet på Pilar för luftflöden i denna broschyr Uteluft Tilluft Frånluft Avluft Måttangivelser i denna broschyr (inklusive kopplingshuv) (inklusive bottenbalk) (inklusive bottenbalk) (inklusive bottenbalk, recirkulationsdel och jalusispjäll) 21

22 COMPACT COMPACT Unit, 02, 03 Stativ/Fundament Aggregatet måste placeras på stativ (tillbehör) eller någon annan form av fundament för att inspektionsdörrarna ska gå att öppna vid horisontellt montage. A: Aggregatet levereras i högerutförande. Byte till vänsterutförande görs på byggplats via ett enkelt ingrepp i styrutrustningen. B: Aggregatet kan placeras på högkant. COMPACT Vikt Unit kg SFP Min v Ø x230V, 10A Ø x230V, 10A COMPACT Top, 02, 03 A: Aggregatet tillverkas i en variant där samtliga detaljer sitter på sin givna fysiska plats i aggregat. Samtliga kanalanslutningar är placerade på aggregatets ovansida. Stativ/Fundament Aggregatet är försett med bottenbalk. COMPACT Vikt Top kg SFP Min v Ø x230V, 10A Ø x230V, 10A 22

23 COMPACT COMPACT Air, 02, 03 A: Aggregatet tillverkas i en variant där samtliga detaljer sitter på sin givna fysiska plats i aggregat. ar är placerade på aggregatets ovansida. Montering Luftdonsdelen kan separeras från aggregatdelen på byggplats för intransport. Aggregatet placeras i det rum som skall ventileras och elansluts med stickpropp till jordat eluttag. Kanaler för uteluft och avluft ansluts på aggregatets ovansida och förs ut genom vägg. COMPACT Air Vikt kg Min /SFP v Disponibelt tryck för uteluft/avluft vid max luftflöde Pa Ljudnivå 30 db(a) vid m 3 /s Ø / x230V, 10A Ø / x230V, 10A Ljudtrycksnivå med hänsyn tagen till rumsinverkan -12 db. COMPACT Heat, 02, 03 A: Aggregatet tillverkas i en variant där samtliga detaljer sitter på sin givna fysiska plats i aggregat. ar är placerade på aggregatets ovansida. Montering Luftdonsdelen kan separeras från aggregatdelen på byggplats för intransport. Aggregatet placeras i det rum som skall ventileras och elansluts med stickpropp typ Perilex till motsvarande eluttag. Kanaler för uteluft och avluft ansluts på aggregatets ovansida och förs ut genom vägg. COMPACT Heat Vikt kg Min /SFP v Disponibelt tryck för uteluft/avluft vid max luftflöde Pa Ljudnivå 30 db(a) vid m 3 /s Ø / ) 3x400V, 16A Ø / ) 3x400V, 16A Ljudtrycksnivå med hänsyn tagen till rumsinverkan -12 db. 2) Gäller ej vid BOOSTER-drift. 23

24 Swegon systemleverantören! Swegon kan erbjuda enskilda produkter inom de flesta produkt områden som omfattas av luft behandling. Men bäst nytta av våra produkter får man med hela systemlösningar. Vi tar då ansvaret för att produkterna är enkla att installera, sparar utrye och fungerar tillsaans med högsta möjliga komfort och minsta möjliga energi användning. Våra styrsystem med öppen kounikation sparar dessutom stora kostnader för extern styrutrustning. Swegons personal hjälper till med skräddarsydda systemlösningar för specifika objekt i den omfattning som önskas. Swegon erbjuder dessutom kompletta plattformslösningar, Swegon Solutions. Alla Swegon Solutions har en samverkande styr- och reglerfunktionalitet som kan användas som stand alone - system tack vara sina inbyggda webbsidor, eller som enkelt kan kounicera med ett överordnade styrsystem. Dessa plattformar medför inte bara en enklare dimensionering utan möjliggör även en väsentligt lägre driftskostnad, tack vare tryckoptimering, behovsstyrda luftflöden, styrning av belysning och vattendistribution med mera. SwegonSolutionsTM Exempel: Multifunktionsaggregat Luftbehandlingsaggregatgat Luftkylare Luftvärmare Klimatbafflar och komfortmoduler Luftbehandlingsaggregatet tillför frikyla när temperaturförhållandena tillåter. Närhelst kyla eller värme behövs förser multifunktionsaggregatet simultant luftkylare, luftvärmare och klimatbafflar/komfortmoduler med kyl- eller värmevatten. SE-/COMPACT overview
