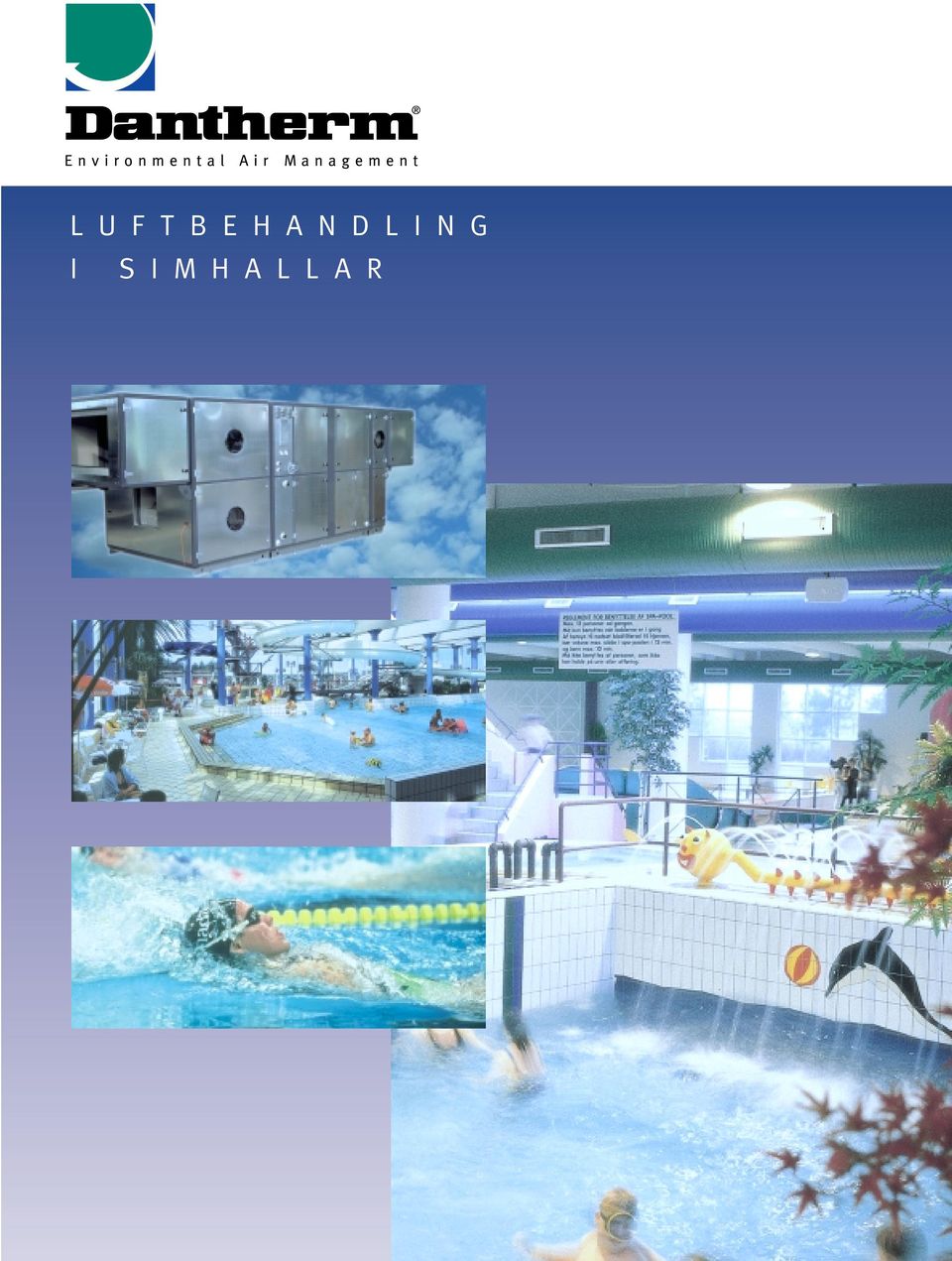

1 L U F T B E H A N D L I N G I S I M H A L L A R

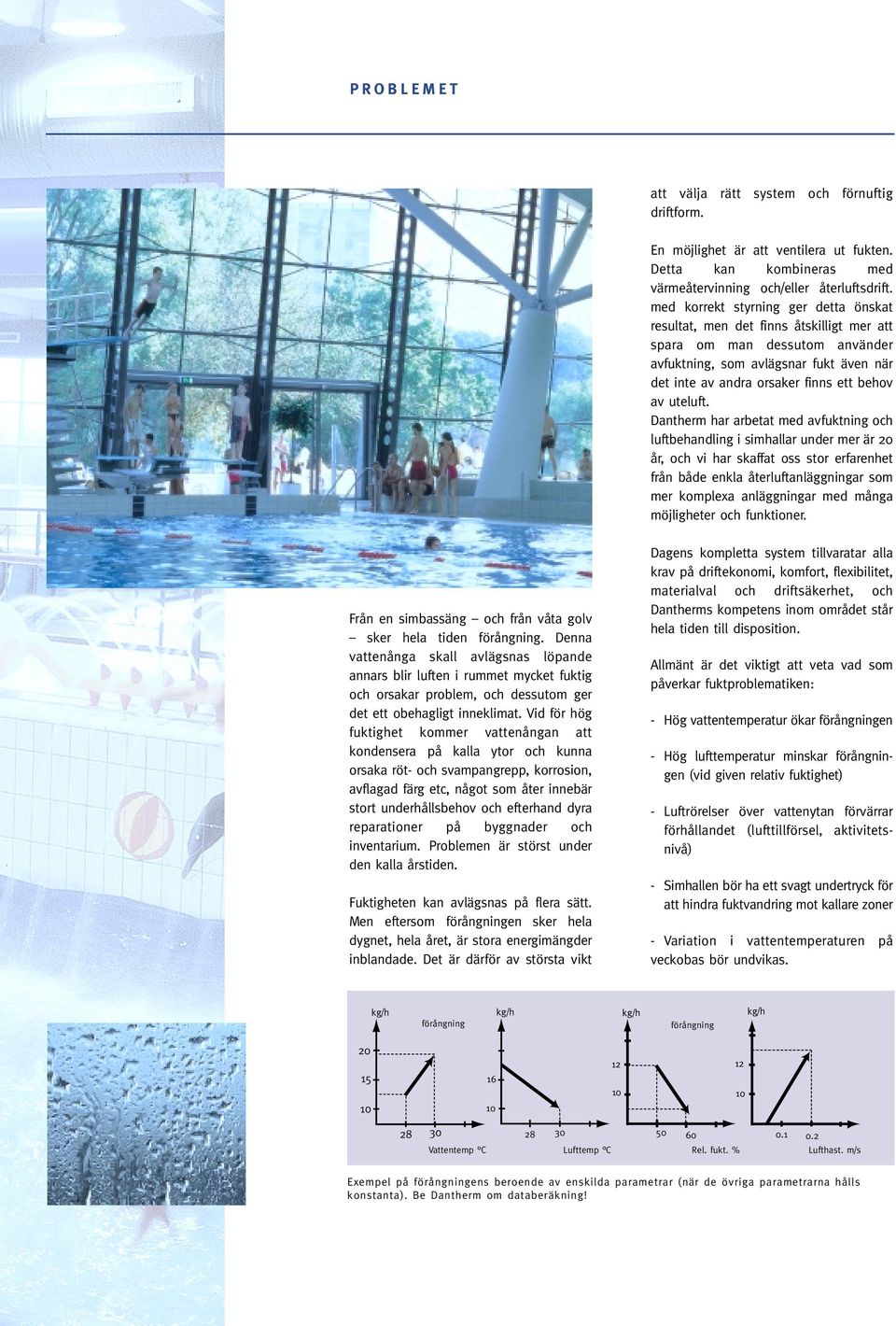

2 PROBLEMET att välja rätt system och förnuftig driftform. En möjlighet är att ventilera ut fukten. Detta kan kombineras med värmeåtervinning och/eller återluftsdrift. med korrekt styrning ger detta önskat resultat, men det finns åtskilligt mer att spara om man dessutom använder avfuktning, som avlägsnar fukt även när det inte av andra orsaker finns ett behov av uteluft. Dantherm har arbetat med avfuktning och luftbehandling i simhallar under mer är 20 år, och vi har skaffat oss stor erfarenhet från både enkla återluftanläggningar som mer komplexa anläggningar med många möjligheter och funktioner. Från en simbassäng och från våta golv sker hela tiden förångning. Denna vattenånga skall avlägsnas löpande annars blir luften i ruet mycket fuktig och orsakar problem, och dessutom ger det ett obehagligt inneklimat. Vid för hög fuktighet koer vattenångan att kondensera på kalla ytor och kunna orsaka röt- och svampangrepp, korrosion, avflagad färg etc, något som åter innebär stort underhållsbehov och efterhand dyra reparationer på byggnader och inventarium. Problemen är störst under den kalla årstiden. Fuktigheten kan avlägsnas på flera sätt. Men eftersom förångningen sker hela dygnet, hela året, är stora energimängder inblandade. Det är därför av största vikt Dagens kompletta system tillvaratar alla krav på driftekonomi, komfort, flexibilitet, materialval och driftsäkerhet, och Dantherms kompetens inom området står hela tiden till disposition. Allmänt är det viktigt att veta vad som påverkar fuktproblematiken: - Hög vattentemperatur ökar förångningen - Hög lufttemperatur minskar förångningen (vid given relativ fuktighet) - Luftrörelser över vattenytan förvärrar förhållandet (lufttillförsel, aktivitetsnivå) - Simhallen bör ha ett svagt undertryck för att hindra fuktvandring mot kallare zoner - Variation i vattentemperaturen på veckobas bör undvikas. förångning Avdamping förångning Avdamping Vanntemp. C Lufttemp. C Lufthast m/s Vattentemp Lufttemp C Rel. fukt. % Lufthast. m/s Exempel på förångningens beroende av enskilda parametrar (när de övriga parametrarna hålls konstanta). Be Dantherm om databeräkning!

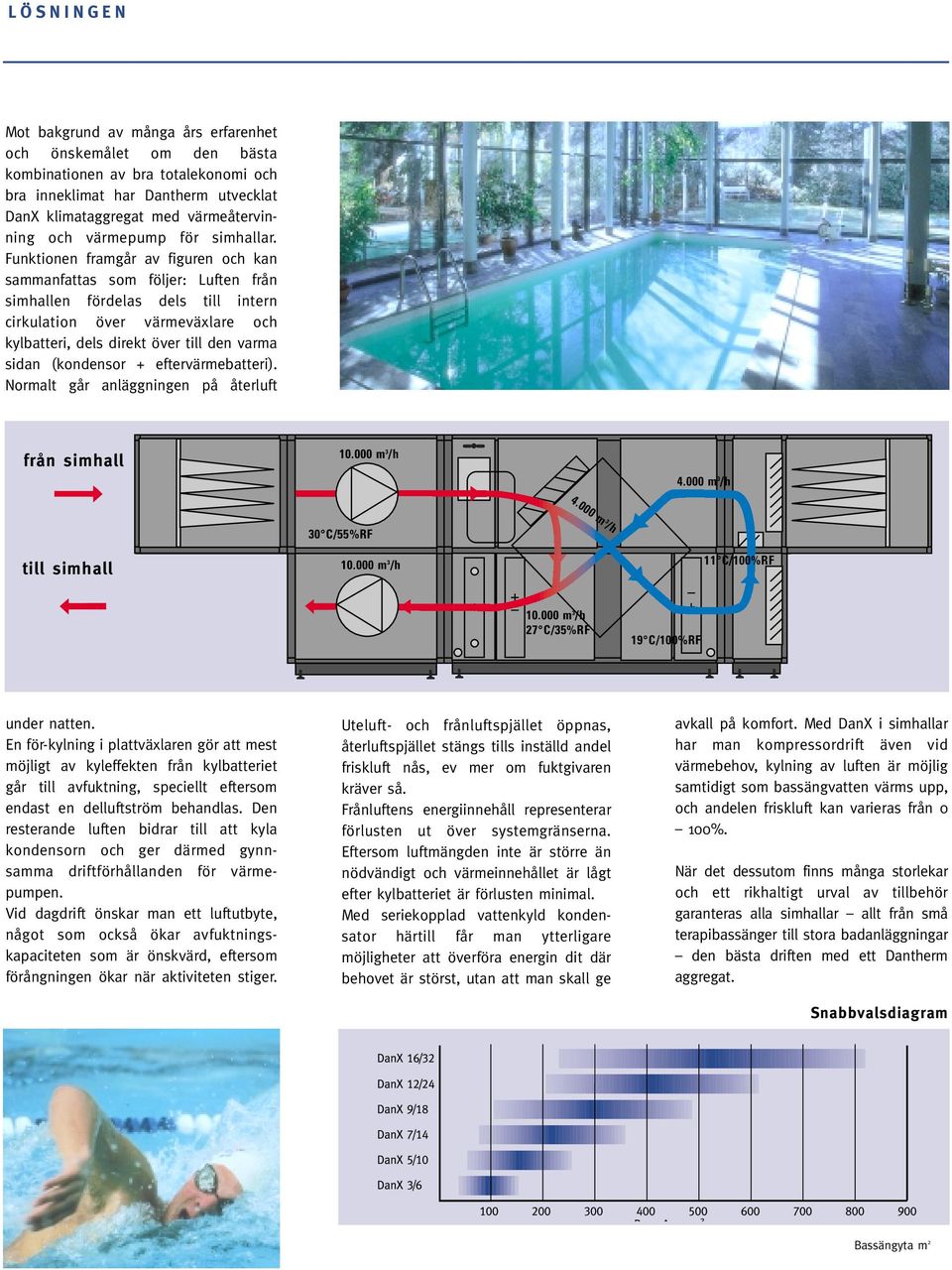

3 LÖSNINGEN Mot bakgrund av många års erfarenhet och önskemålet om den bästa kombinationen av bra totalekonomi och bra inneklimat har Dantherm utvecklat DanX klimataggregat med värmeåtervinning och värmepump för simhallar. Funktionen framgår av figuren och kan saanfattas som följer: Luften från simhallen fördelas dels till intern cirkulation över värmeväxlare och kylbatteri, dels direkt över till den varma sidan (kondensor + eftervärmebatteri). Normalt går anläggningen på återluft från simhall.000 m 3 /h m 3 /h m 3 /h till simhall 30 C/55%RF.000 m 3 /h 11 C/0%RF.000 m 3 /h 27 C/35%RF 19 C/0%RF under natten. En för-kylning i plattväxlaren gör att mest möjligt av kyleffekten från kylbatteriet går till avfuktning, speciellt eftersom endast en delluftström behandlas. Den resterande luften bidrar till att kyla kondensorn och ger därmed gynnsaa driftförhållanden för värmepumpen. Vid dagdrift önskar man ett luftutbyte, något som också ökar avfuktningskapaciteten som är önskvärd, eftersom förångningen ökar när aktiviteten stiger. Uteluft- och frånluftspjället öppnas, återluftspjället stängs tills inställd andel friskluft nås, ev mer om fuktgivaren kräver så. Frånluftens energiinnehåll representerar förlusten ut över systemgränserna. Eftersom luftmängden inte är större än nödvändigt och värmeinnehållet är lågt efter kylbatteriet är förlusten minimal. Med seriekopplad vattenkyld kondensator härtill får man ytterligare möjligheter att överföra energin dit där behovet är störst, utan att man skall ge avkall på komfort. Med DanX i simhallar har man kompressordrift även vid värmebehov, kylning av luften är möjlig samtidigt som bassängvatten värms upp, och andelen friskluft kan varieras från 0 0%. När det dessutom finns många storlekar och ett rikhaltigt urval av tillbehör garanteras alla simhallar allt från små terapibassänger till stora badanläggningar den bästa driften med ett Dantherm aggregat. Snabbvalsdiagram Bassängyta m 2

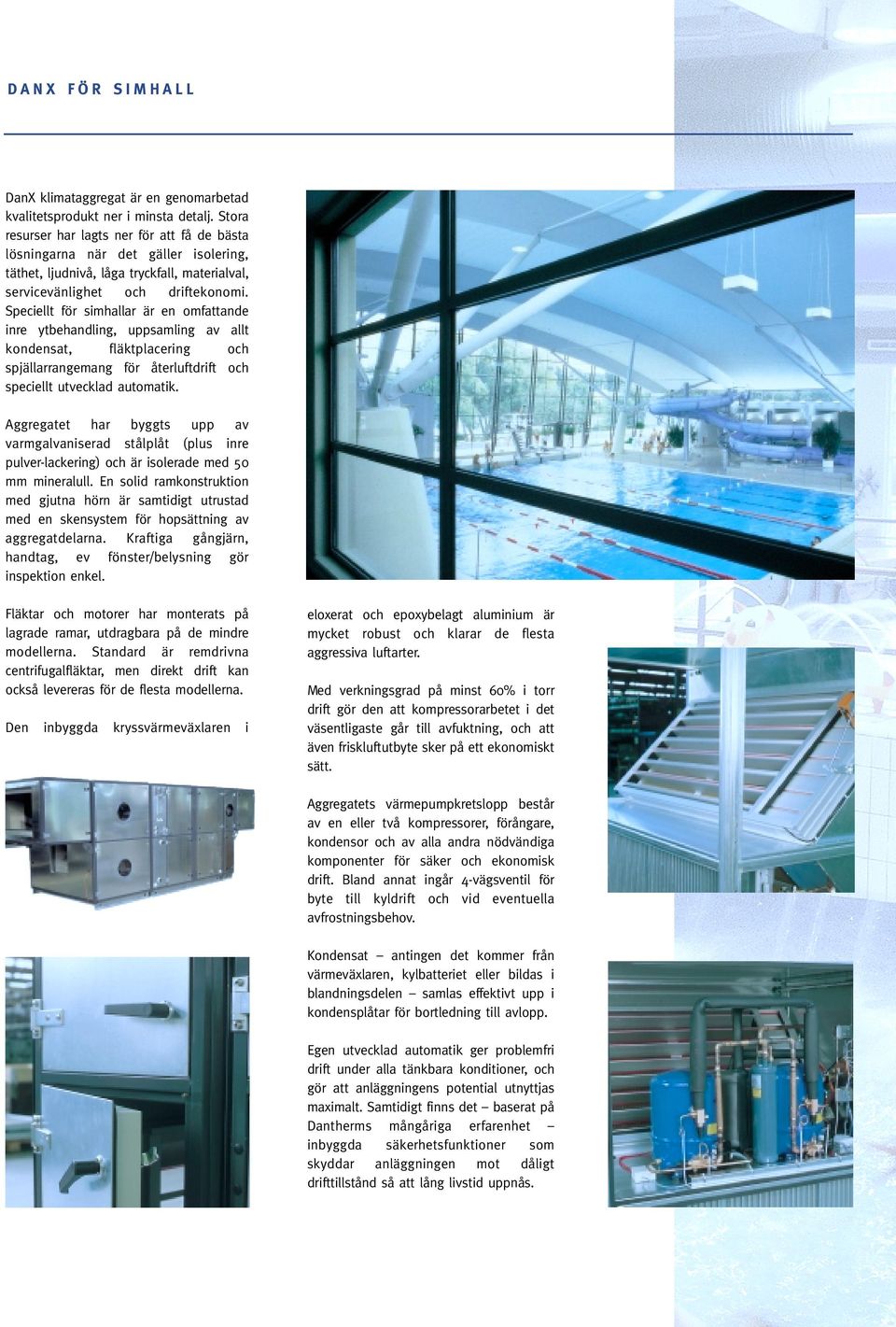

4 DANX FÖR SIMHALL DanX klimataggregat är en genomarbetad kvalitetsprodukt ner i minsta detalj. Stora resurser har lagts ner för att få de bästa lösningarna när det gäller isolering, täthet, ljudnivå, låga tryckfall, materialval, servicevänlighet och driftekonomi. Speciellt för simhallar är en omfattande inre ytbehandling, uppsamling av allt kondensat, fläktplacering och spjällarrangemang för återluftdrift och speciellt utvecklad automatik. Aggregatet har byggts upp av varmgalvaniserad stålplåt (plus inre pulver-lackering) och är isolerade med 50 mineralull. En solid ramkonstruktion med gjutna hörn är samtidigt utrustad med en skensystem för hopsättning av aggregatdelarna. Kraftiga gångjärn, handtag, ev fönster/belysning gör inspektion enkel. Fläktar och motorer har monterats på lagrade ramar, utdragbara på de mindre modellerna. Standard är remdrivna centrifugalfläktar, men direkt drift kan också levereras för de flesta modellerna. Den inbyggda kryssvärmeväxlaren i eloxerat och epoxybelagt aluminium är mycket robust och klarar de flesta aggressiva luftarter. Med verkningsgrad på minst 60% i torr drift gör den att kompressorarbetet i det väsentligaste går till avfuktning, och att även friskluftutbyte sker på ett ekonomiskt sätt. Aggregatets värmepumpkretslopp består av en eller två kompressorer, förångare, kondensor och av alla andra nödvändiga komponenter för säker och ekonomisk drift. Bland annat ingår 4-vägsventil för byte till kyldrift och vid eventuella avfrostningsbehov. Kondensat antingen det koer från värmeväxlaren, kylbatteriet eller bildas i blandningsdelen samlas effektivt upp i kondensplåtar för bortledning till avlopp. Egen utvecklad automatik ger problemfri drift under alla tänkbara konditioner, och gör att anläggningens potential utnyttjas maximalt. Samtidigt finns det baserat på Dantherms mångåriga erfarenhet inbyggda säkerhetsfunktioner som skyddar anläggningen mot dåligt drifttillstånd så att lång livstid uppnås.

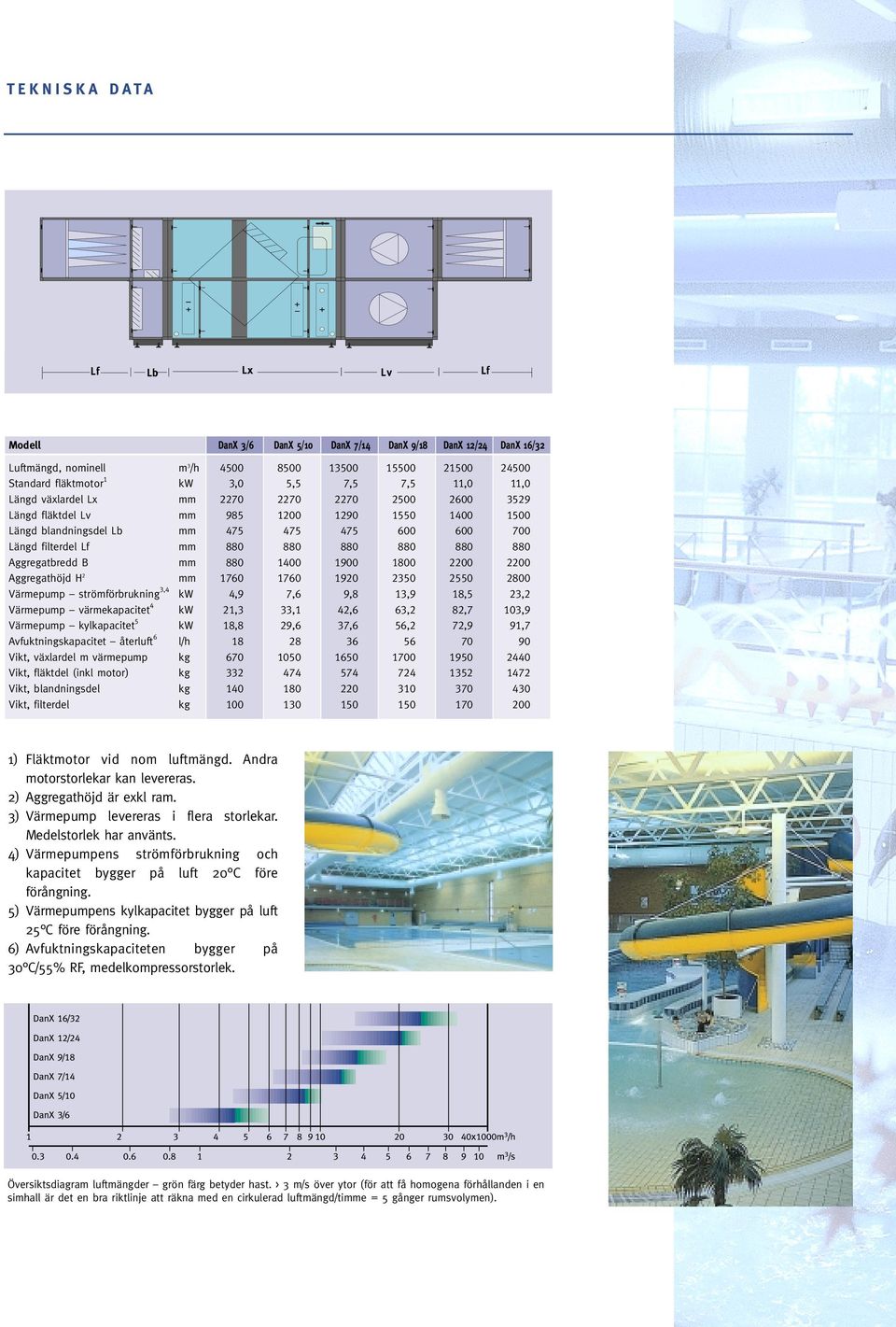

5 TEKNISKA DATA Lf Lb Lx Lv Lf Modell DanX 3/6 DanX 5/ DanX 7/14 DanX 9/18 DanX 12/24 DanX 16/32 Luftmängd, nominell m 3 /h Standard fläktmotor 1 kw Längd växlardel Lx Längd fläktdel Lv Längd blandningsdel Lb Längd filterdel Lf Aggregatbredd B Aggregathöjd H 2 Värmepump strömförbrukning 3,4 kw Värmepump värmekapacitet 4 kw Värmepump kylkapacitet 5 kw Avfuktningskapacitet återluft 6 l/h Vikt, växlardel m värmepump kg Vikt, fläktdel (inkl motor) kg Vikt, blandningsdel kg Vikt, filterdel kg , ,9 21,3 18, , ,6 33,1 29, , ,8 42,6 37, , ,9 63,2 56, , ,5 82,7 72, , ,2 3,9 91, ) Fläktmotor vid nom luftmängd. Andra motorstorlekar kan levereras. 2) Aggregathöjd är exkl ram. 3) Värmepump levereras i flera storlekar. Medelstorlek har använts. 4) Värmepumpens strömförbrukning och kapacitet bygger på luft 20 C före förångning. 5) Värmepumpens kylkapacitet bygger på luft 25 C före förångning. 6) Avfuktningskapaciteten bygger på 30 C/55% RF, medelkompressorstorlek. Översiktsdiagram luftmängder grön färg betyder hast. > 3 m/s över ytor (för att få homogena förhållanden i en simhall är det en bra riktlinje att räkna med en cirkulerad luftmängd/tie = 5 gånger rumsvolymen).

6 KOMPLETTA ANBUD Värdet av en leverans speciellt när det gäller avancerade tekniska system måste även värderas utifrån vad leverantören kan tillföra utöver de rent fysiska produkterna. Dantherms erfarenhetsbakgrund och tekniska kompetens står till disposition med råd och vägledning, beräkningar och lösningsförslag. Leveranser följs upp med hjälp vid igångsättning och service, så att anläggningarna har bästa möjliga driftsekonomi. Även de bästa produkter koer förr eller senare att kräva service. Dantherms väl utbyggda serviceavdelning står klar till tjänst, antingen det gäller rutinmässigt underhåll eller driftproblem. Ett omfattande reservdelslager i servicebilar och på egen verkstad ger snabb respons när behovet uppstår. Dantherms under lång tid uppbyggda personalstab, soliditet och marknadsposition ger i det hela taget trygghet för att man även långt in i framtiden kan räkna med att få den hjälp man önskar. ÄVEN ANDRA MODELLER: Förutom DanX för simhallar har Dantherm även andra modeller på prograet, som uppfyller behovet vid simbassänger i privata bostäder etc. Även större rena avfuktningsaggregat kan levereras. Tag kontakt för närmare information, broschyrer, priser! Förbehåll för ändringar och tryckfel
