1 Installations- och skötselanvisning

2 ALLMÄNT Bris 2,8 D-X är en liten kompakt värmepump för ytjordvärme.d-x står för direktförångning, även kallat direktexpansion, som innebär att köldmediet i systemet förångas direkt i de värmeupptagande markslingorna.bris 2,8 D-X installeras vanligtvis som ett komplement till en annan värmekälla i ett befinligt system. I leveransen ingår kompressorenhet, markslinga bestående av förtennat kopparrör för värmeupptagningen ur marken samt fläktkonvektorn som avger värmen till lokalen. Transport Värmepumpen levereras på pall och skall transporteras stående. Förvaring skall ske i torrt utrymme. Uppställning Värmepumpen skall stå på fast underlag. För att minimera ljudöverföring och vibrationer ställs kompressorenheten på golv eller fundament av betong. Om värmepumpen placeras i utrymme som ligger vägg i vägg med annat bostadsutrymme bör värmepumpen placeras så att ljudöverföringen minimeras till angränsande rum. Placera aldrig värmepumpen mot en vägg till ett angränsande sovrum. De olika enheterna som levereras var för sig måste inte placeras intill varandra, vilket ger en stor flexibilitet vid val av placering.värmepumpens hölje är tillverkat av galvaniserad och därefter pulverlackerad stålplåt, detta innebär att värmepumpen till och med kan placeras utomhus under förutsättning att den är väl väderskyddad. Praktiskt sett är det vid innomhus placering, en fördel om värmepumpen kan placeras vid den yttervägg där markslingorna kommer in. Tekniska data: fläktkonvektor Ljudnivå fläkthastighet 1 32 dba Ljudnivå fläkthastighet 2 40 dba Ljudnivå fläkthastighet 3 47 dba Yttermått FK HxBxD 60x120x27 cm Vikt ca.30 kg Tekniska data Avgiven effekt 2800 W Upptagen effekt 850 W Drifftspänning 220 V Strömförbrukning 3,7 A Längd markslinga 70 m Köldmedium R-507 Köldmediemängd ca 1,5kg Yttermått VP HxBxD 40x40x40 cm Brytvärde pressostat HP 25 bar Brytvärde pressostat LP 1,5 bar Vikt ca.37 kg 2

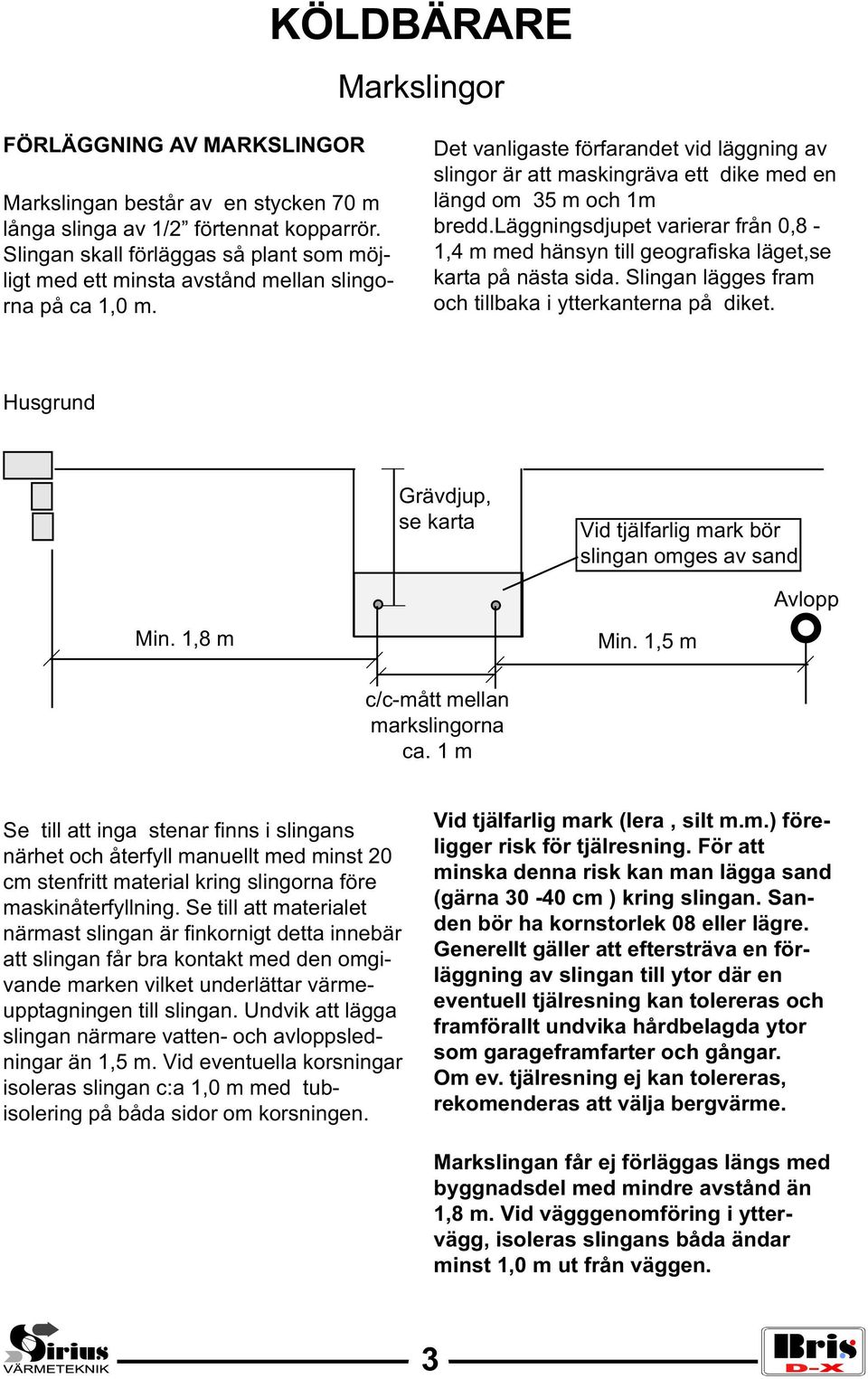

3 KÖLDBÄRARE Markslingor FÖRLÄGGNING AV MARKSLINGOR Markslingan består av en stycken 70 m långa slinga av 1/2 förtennat kopparrör. Slingan skall förläggas så plant som möjligt med ett minsta avstånd mellan slingorna på ca 1,0 m. Det vanligaste förfarandet vid läggning av slingor är att maskingräva ett dike med en längd om 35 m och 1m bredd.läggningsdjupet varierar från 0,8-1,4 m med hänsyn till geografiska läget,se karta på nästa sida. Slingan lägges fram och tillbaka i ytterkanterna på diket. Husgrund Grävdjup, se karta Vid tjälfarlig mark bör slingan omges av sand Avlopp Min. 1,8 m Min. 1,5 m c/c-mått mellan markslingorna ca. 1 m Se till att inga stenar finns i slingans närhet och återfyll manuellt med minst 20 cm stenfritt material kring slingorna före maskinåterfyllning. Se till att materialet närmast slingan är finkornigt detta innebär att slingan får bra kontakt med den omgivande marken vilket underlättar värmeupptagningen till slingan. Undvik att lägga slingan närmare vatten- och avloppsledningar än 1,5 m. Vid eventuella korsningar isoleras slingan c:a 1,0 m med tubisolering på båda sidor om korsningen. Vid tjälfarlig mark (lera, silt m.m.) föreligger risk för tjälresning. För att minska denna risk kan man lägga sand (gärna cm ) kring slingan. Sanden bör ha kornstorlek 08 eller lägre. Generellt gäller att eftersträva en förläggning av slingan till ytor där en eventuell tjälresning kan tolereras och framförallt undvika hårdbelagda ytor som garageframfarter och gångar. Om ev. tjälresning ej kan tolereras, rekomenderas att välja bergvärme. Markslingan får ej förläggas längs med byggnadsdel med mindre avstånd än 1,8 m. Vid vägggenomföring i yttervägg, isoleras slingans båda ändar minst 1,0 m ut från väggen. 3

4 Det är lämpligt att rita ut på en tomtkarta var slingan är placerade för att i framtiden undvika grävning och liknande som kan skada slingan. OBS! Vid utläggning måste slingan rullas ut så att veck ej uppstår. Vid sluttande tomtyta bör slingan läggas på skrå se figur till höger. Lämpligt grävdjup för olika delar av landet 4

5 ÖVERSIKT Isolering Markslinga Start-box Förbindelsekabel 5 x 1,5 (ingår ej i materialsatsen) Termostat mm 5 Förbindelserör 2st 1/2 kylrör (ingår ej i materialsatsen)

6 6

7 Kylteknisk installation Inkoppling av markslingor och fläktkonvektor Markslingans två ändar ska normalt sluta ca 50 cm in i den lokal där värmepumpen är placerad. Markslingan ansluts till rören som på bilden är märkta sug-gas och vätska. Fläktkonvektorn ansluts till rören som på bilden är märkta hetgas och kondensat. Lämplig dimension på rören mellan kompressorenhet och fläktkonvektor är 1/2 kylrör. Det är viktigt att tilloppet till fläktkonvektorn ( hetgasen) isoleras hela vägen mellan kompressorenheten och fläktkonvektorn. Sammanfogningarna görs endera genom lödning under kvävgas genomströmning eller med lockringkoppling. Efter sammanfogningen provtrycks systemet och fogarna läcksöks, därefter vakuumsugs systemet noga innan det fylls med köldmedia ( fyllnadsmängd se sid 2 ) Baksidan på kompressorenheten För att avlägsna höljet: Fäll upp de båda luckorna i gallret ( under den ena ska termostaten sen monteras) lossa två skruvar under varje lucka, sen är höljet löst. Elmontaget görs på denna gavel Kylmontaget görs på denna gavel 7

8 SKÖTSEL Fläkt och värmepump avstängd Fläkt på, termostaten styr fläkten, storleken på fläktsymbolen anger fläkthastigheten. Värmepump på och fläkt på,värmepump går om temperaturen i lokalen är lägre än termostatinställningen, medan fläkten går oberoende av termostatinställningen Fläkte Värmepump på och fläkt på. Värmepump och fläkt går om temperaturen i lokalen är lägre än termostatinställningen Termostat.: Medurs högre temperatur max ca 30 moturs lägre temperatur min ca 6 Rengöring - underhåll Filter Värmebatteri För att värmepumpen ska fungera bra måste luften lätt kunna cirkulera genom värmebatterit (den värmeavgivande delen) i fläktkonvektorn. Skulle batterit sättas igen av damm eller smuts innebär det att värmepumpen inte blir av med sin värme då sjunker verkningsgraden och trycket kan stiga så att pressostaten löser ut (se nedan).det finns filterna på konvektorns framsida för att ta bort så mycket damm och smuts som möjligt ur luften och dessa bör kontroleras och rengöras dagligen i varje fall tills man har konstaterat om det finns ett dagligt rengöringsbehov. Trots dessa filter kommer alltid lite smuts igenom detta innebär att även batterit behöver rengöras ibland. Hur ofta beror dels på skötseln av filterna dels på miljön där konvektorn sitter,detta gör att det kan bli allt från varje år till flera år mellan rengöringarna. När det gäller rengöring av batterit ska man tala med installatören. Felsökning Återställning av pressostat Om kompressorn inte arbetar när den normalt ska arbeta kan detta bero på att pressostaten även kallad tryckvakten har löst ut.pressostaten sitter inuti värmepumpen på lådans sida. Återställning av denna sker genom att man trycker metallspaken i rikning som pilen visar. Om detta sker någon enstaka gång kan vara en tillfällighet men om det upprepas bör en installatör titta på anläggningen, det kan vara smuts i batterit (se ovan) eller köldmediabrist. 8
