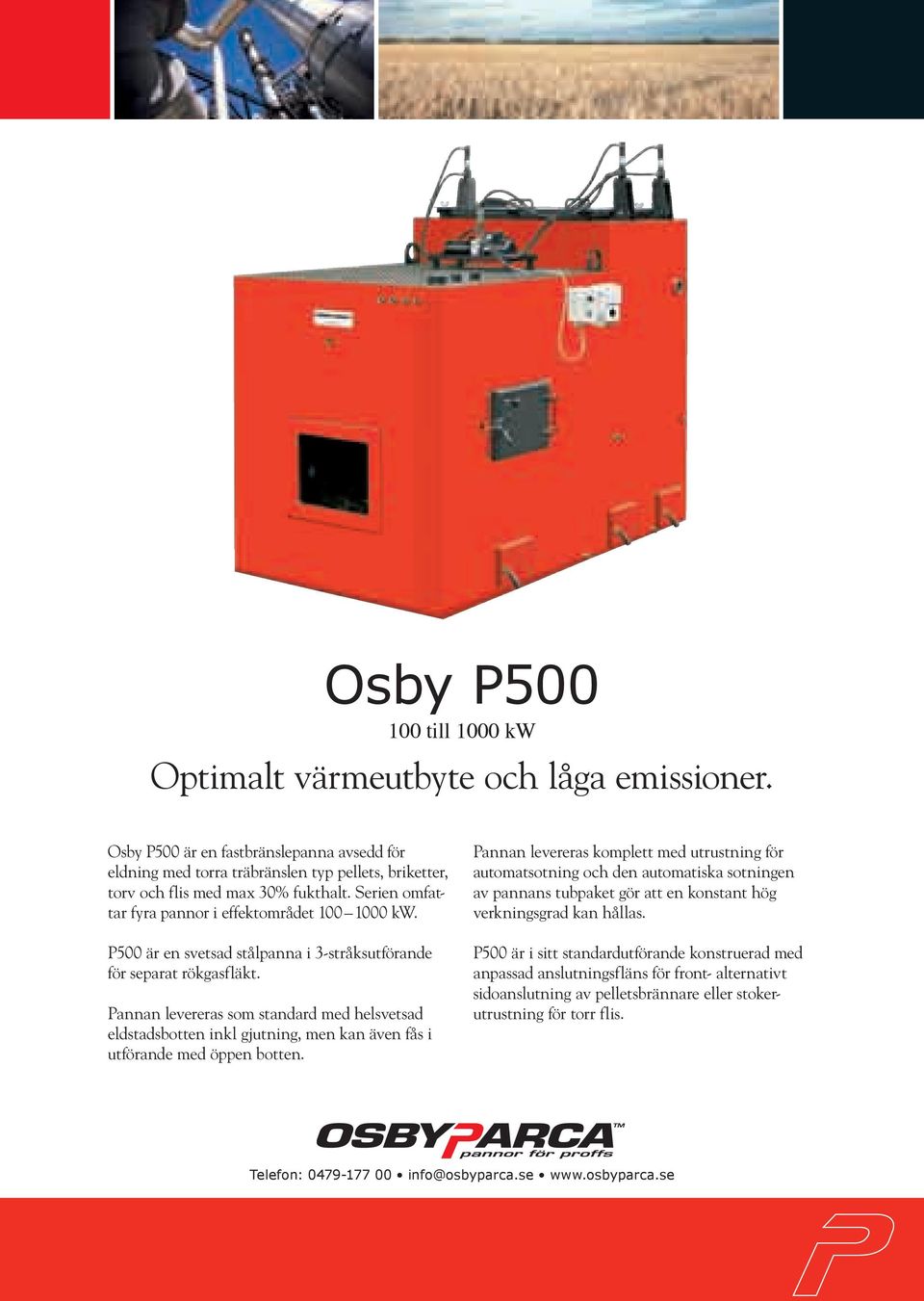

1 Osby P till 000 kw Optimalt värmeutbyte och låga emissioner. Osby P500 är en fastbränslepanna avsedd för eldning med torra träbränslen typ pellets, briketter, torv och flis med max 30% fukthalt. Serien omfattar fyra pannor i effektområdet kw. P500 är en svetsad stålpanna i 3-stråksutförande för separat rökgasfläkt. Pannan levereras som standard med helsvetsad eldstadsbotten inkl gjutning, men kan även fås i utförande med öppen botten. Pannan levereras komplett med utrustning för automatsotning och den automatiska sotningen av pannans tubpaket gör att en konstant hög verkningsgrad kan hållas. P500 är i sitt standardutförande konstruerad med anpassad anslutningsfläns för front- alternativt sidoanslutning av pelletsbrännare eller stokerutrustning för torr flis.

2 Konstruktionsdata Tryck: 3 bar Temperatur: 0 C Isolering: 50 mm mineralull Pannan är tillverkad enligt gällande normer och direktiv. Driftdata Torra bränslen av typ pellets, briketter, torv och flis Max fukthalt 30% Lägsta bottentemperatur 70 C Vattentemperatur är som standard ca 80 C. Returvattentemperatur är min 60 C vid t max 30 C. Vid risk för lägre returtemperatur skall pannkretspump monteras. Pannverkningsgrad Pannverkningsgrad Pannverkningsgrad % (20% fukt) Pannbelastning % Avgastemperatur Rökgastemperatur Rökgastemp C (20% fukt) Pannbelastning % Vattensystem Vattensystem Vattenmotstånd Genomströmningen enligt dataskylten skall alltid Tryckfall kpa garanteras när brännaren är i drift. Ett panncirkulationssystem består av: Avstängningsventil 2 Pannkretspump Backventil 4 Reglerventil 0,5 0,2 0, Beskrivning, anslutningar 0, % Effektuttag Standardutförande:. Anslutning över-, undertryckskontroll (DN 20) 2. Brännarfläns Anslutning termostat (4 x DN5) 4. Framledning (Stigare) 5. Eldstadslucka (400x300) 6. Anslutning säkerhetsventiler (2x) 7. Sotluckor (3x) 8. Avtappning/rensning (4 x DN20) 9. Lyftöglor 0. Returledning 0. Rökgasutlopp (450x250) Anm. Eldningsutrustning för pellets, stoker för flis etc Anm. ingår ej i leveransen

3 Allmän driftdata Med den moderna förbränningstekniken brinner också fuktigt bränsle, men när fuktigheten ökar stiger bränsleförbrukningen brant och behovet av sotning av pannan ökar. Fuktigt bränsle brinner orent, sotar och ger mera aska. Med mycket fuktig flis (> 40 %) rekommenderas att systemet dimensioneras större än den nödvändiga nominella effekten. Torkningen av den fuktiga flisen under förbränningen kräver energi och för att uppnå samma måleffekt måste systemet överdimensioneras. Torkningsprocessen ökar också mängden rökgaser och i en mindre panna blir genomströmningen alltför snabb, för att värmen skall kunna tas till vara. Då ökar temperaturen på rökgaserna, och värmeenergin utnyttjas inte. Likaså ökar risken för korrosion i panna, kanaler och skorsten. Det är väldigt viktigt att inte ha för låg returtemperatur, bottentemperatur samt rökgastemperatur. Rökgastemperatur i förhållande till pannbelastning vid olika fukthalt hos bränslet. Rökgastemperatur C % Ju fuktigare bränsle ju lägre verkingsgrad med högre bränsleförbrukning som följd. 40% % % 0% Ju torrare bränsle desto högre verkingsgrad med mindre bränsleförbrukning som följd Pannbelastning %

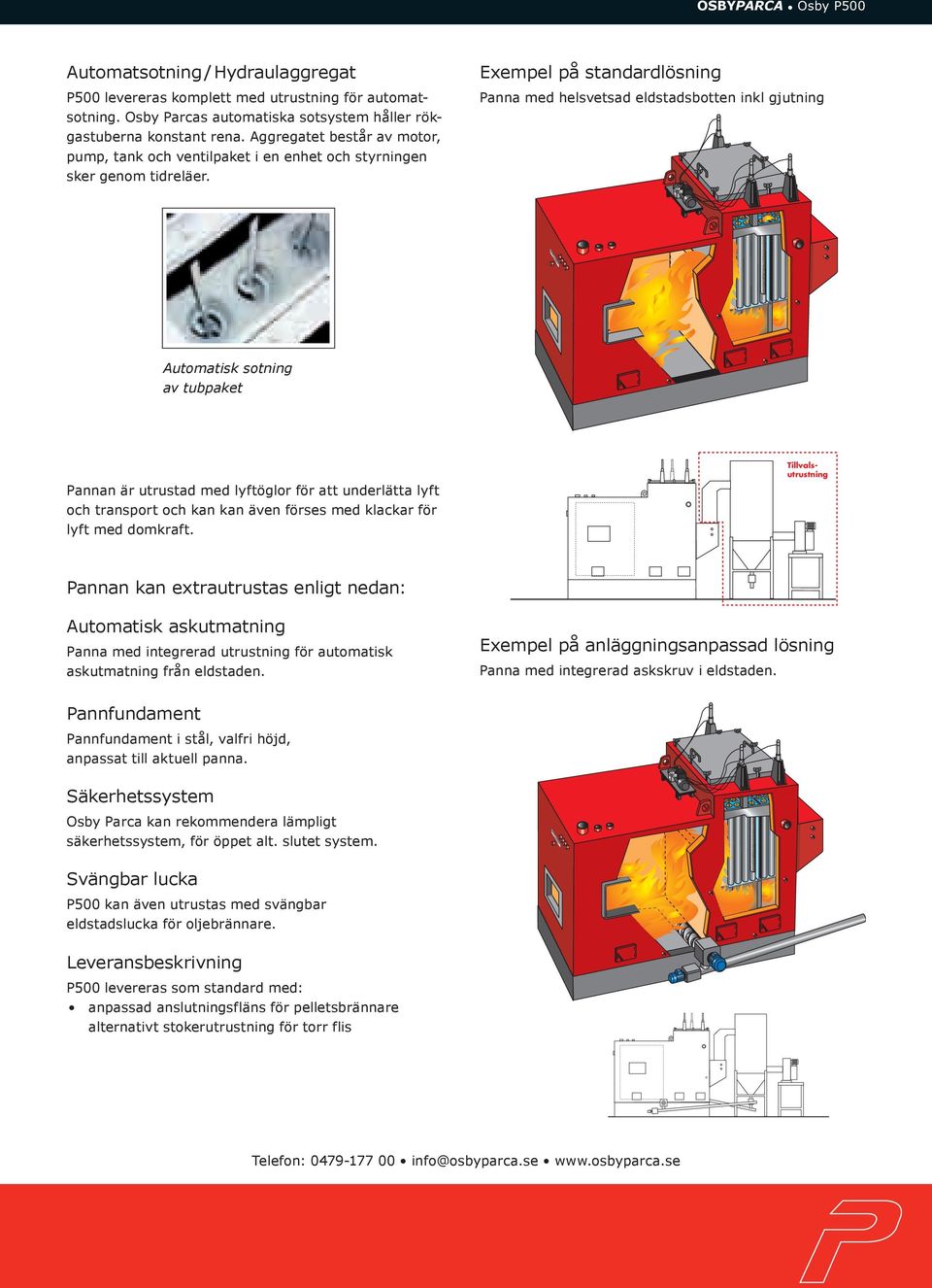

4 OsbyParca Osby P500 Automatsotning / Hydraulaggregat Exempel på standardlösning P500 levereras komplett med utrustning för automatsotning. Osby Parcas automatiska sotsystem håller rökgastuberna konstant rena. Aggregatet består av motor, pump, tank och ventilpaket i en enhet och styrningen sker genom tidreläer. Panna med helsvetsad eldstadsbotten inkl gjutning Automatisk sotning av tubpaket Tillvalsutrustning Pannan är utrustad med lyftöglor för att underlätta lyft och transport och kan kan även förses med klackar för lyft med domkraft Pannan kan extrautrustas enligt nedan: Automatisk askutmatning Panna med integrerad utrustning för automatisk askutmatning från eldstaden. Exempel på anläggningsanpassad lösning Panna med integrerad askskruv i eldstaden. 0 Pannfundament Pannfundament i stål, valfri höjd, anpassat till aktuell panna. 2 Säkerhetssystem Osby Parca kan rekommendera lämpligt säkerhetssystem, för öppet alt. slutet system. Svängbar lucka P500 kan även utrustas med svängbar eldstadslucka för oljebrännare. Leveransbeskrivning P500 levereras som standard med: anpassad anslutningsfläns för pelletsbrännare alternativt stokerutrustning för torr flis 5 7 8

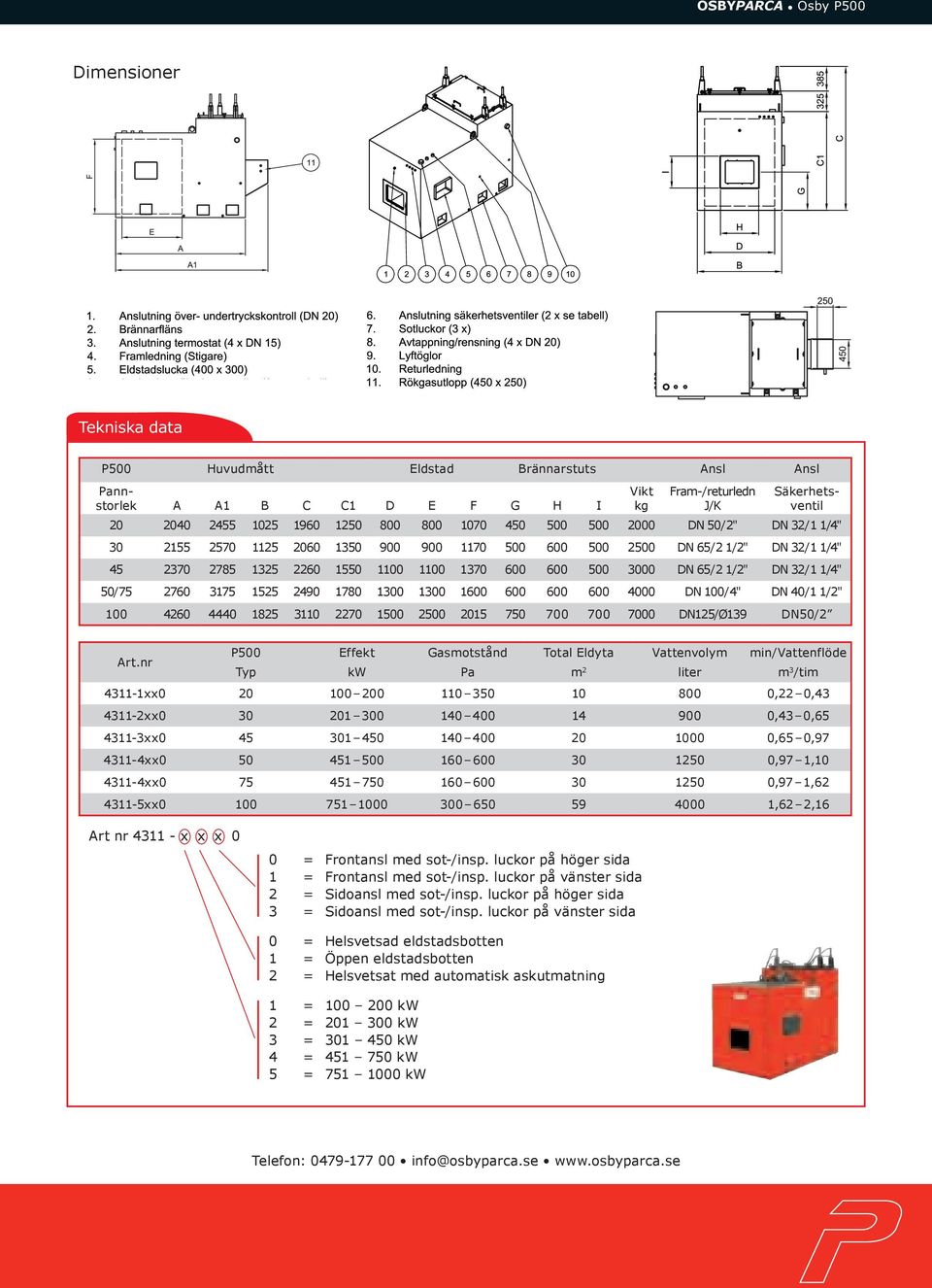

5 Dimensioner Tekniska data P500 Huvudmått Eldstad Brännarstuts Ansl Ansl Pannstorlek A A B C C D E F G H I Vikt kg Fram- / returledn J/K Säkerhetsventil DN 50 / 2" DN 32 / /4" DN 65 / 2 /2" DN 32 / /4" DN 65 / 2 /2" DN 32 / /4" 50/ DN 00 / 4" DN 40 / /2" DN25/Ø39 DN50/2 P500 Effekt Gasmotstånd Art.nr Typ kw Pa Total Eldyta Vattenvolym min/vattenflöde m 2 liter m 3 /tim 43-xx ,22 0, xx ,43 0, xx ,65 0, xx ,97,0 43-4xx ,97, xx ,62 2,6 Art nr 43 - x x x 0 0 = Frontansl med sot-/insp. luckor på höger sida = Frontansl med sot-/insp. luckor på vänster sida 2 = Sidoansl med sot-/insp. luckor på höger sida 3 = Sidoansl med sot-/insp. luckor på vänster sida 0 = Helsvetsad eldstadsbotten = Öppen eldstadsbotten 2 = Helsvetsat med automatisk askutmatning = kw 2 = kw 3 = kw 4 = kw 5 = kw
