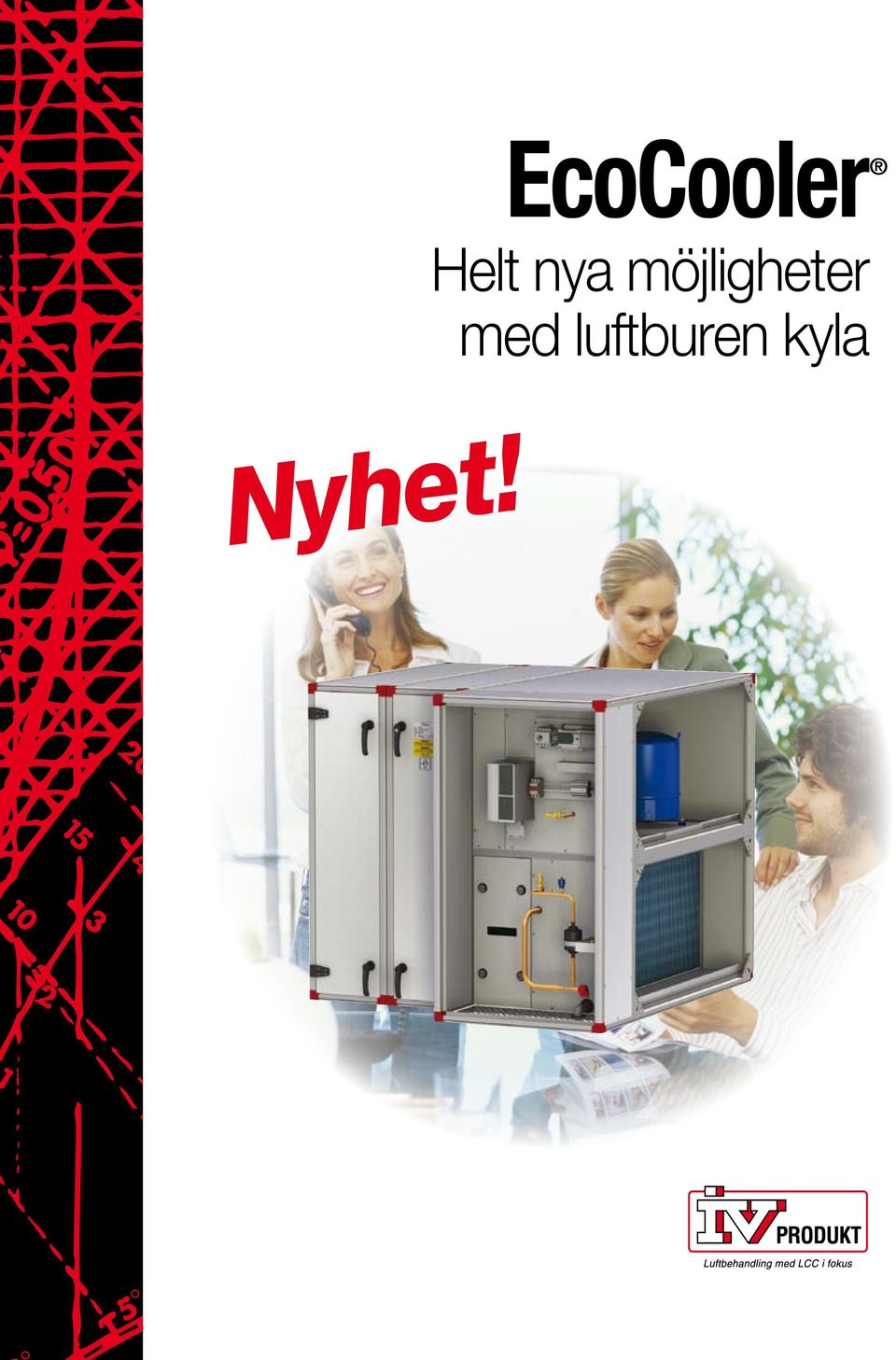

1 Nyhet! EcoCooler Helt nya möjligheter med luftburen kyla

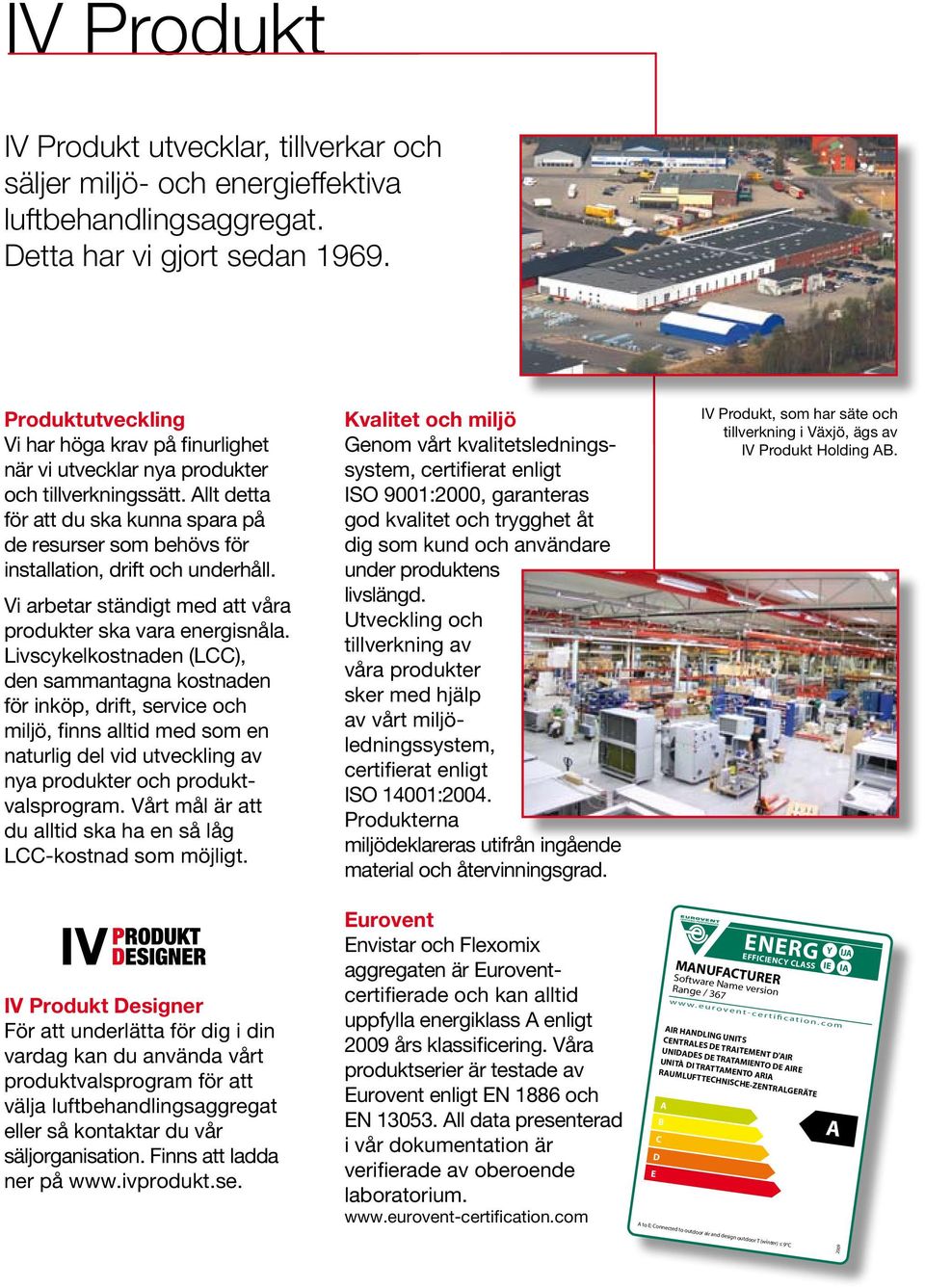

2 IV Produkt IV Produkt utvecklar, tillverkar och säljer miljö- och energieffektiva luftbehandlingsaggregat. Detta har vi gjort sedan Produktutveckling Vi har höga krav på finurlighet när vi utvecklar nya produkter och tillverkningssätt. Allt detta för att du ska kunna spara på de resurser som behövs för installation, drift och underhåll. Vi arbetar ständigt med att våra produkter ska vara energisnåla. Livscykelkostnaden (LCC), den sammantagna kostnaden för inköp, drift, service och miljö, finns alltid med som en naturlig del vid utveckling av nya produkter och produktvalsprogram. Vårt mål är att du alltid ska ha en så låg LCC-kostnad som möjligt. IV Produkt Designer För att underlätta för dig i din vardag kan du använda vårt produktvalsprogram för att välja luftbehandlingsaggregat eller så kontaktar du vår säljorganisation. Finns att ladda ner på Kvalitet och miljö Genom vårt kvalitetsledningssystem, certifierat enligt ISO 9001:2000, garanteras god kvalitet och trygghet åt dig som kund och användare under produktens livslängd. Utveckling och tillverkning av våra produkter sker med hjälp av vårt miljöledningssystem, certifierat enligt ISO 14001:2004. Produkterna miljödeklareras utifrån ingående material och återvinningsgrad. Eurovent Envistar och Flexomix aggregaten är Euroventcertifierade och kan alltid uppfylla energiklass A enligt 2009 års klassificering. Våra produktserier är testade av Eurovent enligt EN 1886 och EN All data presenterad i vår dokumentation är verifierade av oberoende laboratorium. A B C D E IV Produkt, som har säte och tillverkning i Växjö, ägs av IV Produkt Holding AB. ENERG EFFICIENCY CLASS MANUFACTURER Software Name version Range / Y IJA IE IA ovent-cer tification.com AIR HANDLING UNITS CENTRALES DE TRAITEMENT D'AIR UNIDADES DE TRATAMIENTO DE AIRE UNITÀ DI TRATTAMENTO ARIA RAUMLUFTTECHNISCHE-ZENTRALGERÄTE A A to E: Connected to outdoor air and design outdoor T (winter) 9 C 2009

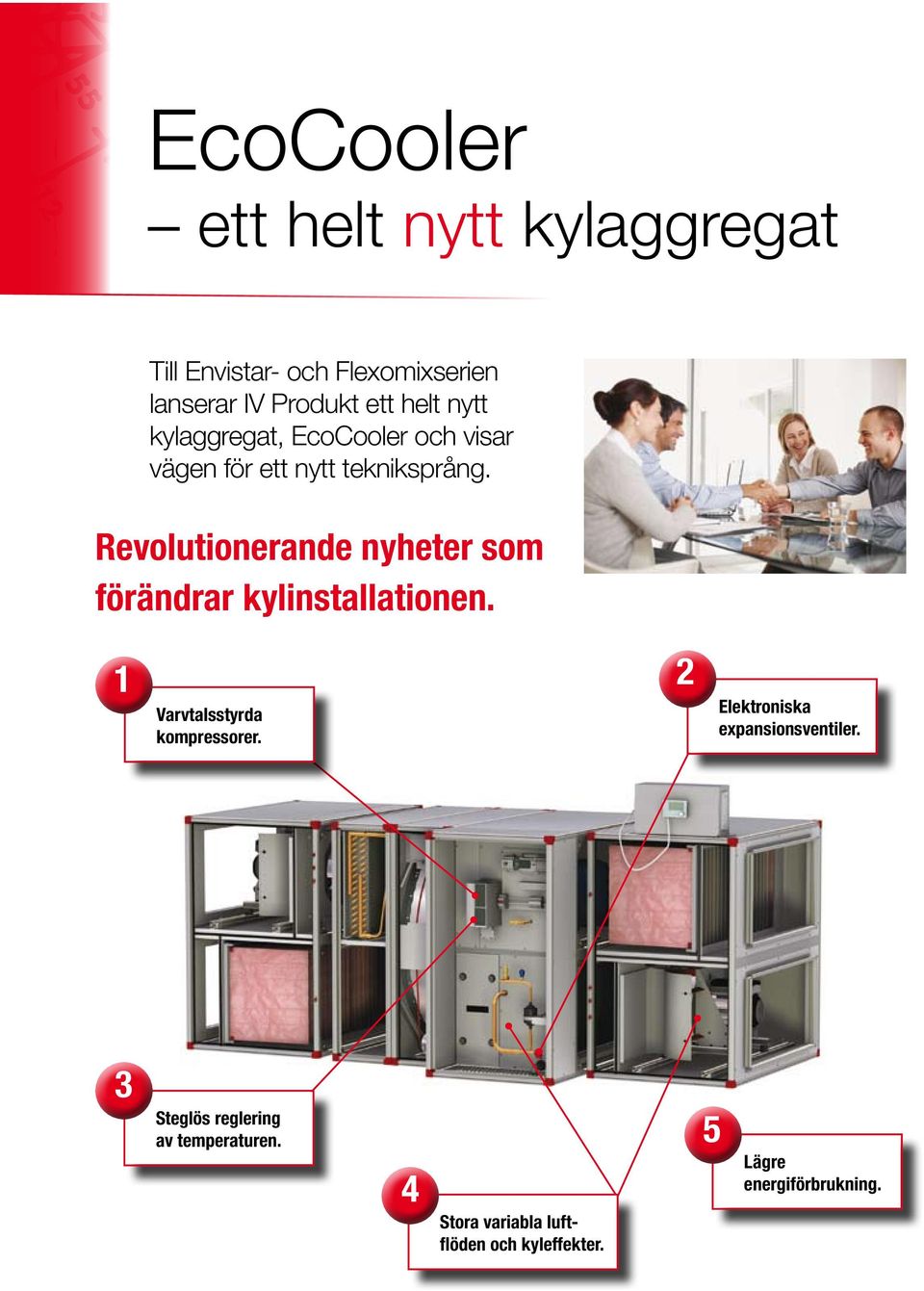

3 EcoCooler ett helt nytt kylaggregat Till Envistar- och Flexomixserien lanserar IV Produkt ett helt nytt kylaggregat, EcoCooler och visar vägen för ett nytt tekniksprång. Revolutionerande nyheter som förändrar kylinstallationen. 1 Varvtalsstyrda kompressorer. 2 Elektroniska expansionsventiler. 3 Steglös reglering av temperaturen. 4 Stora variabla luftflöden och kyleffekter. 5 Lägre energiförbrukning.

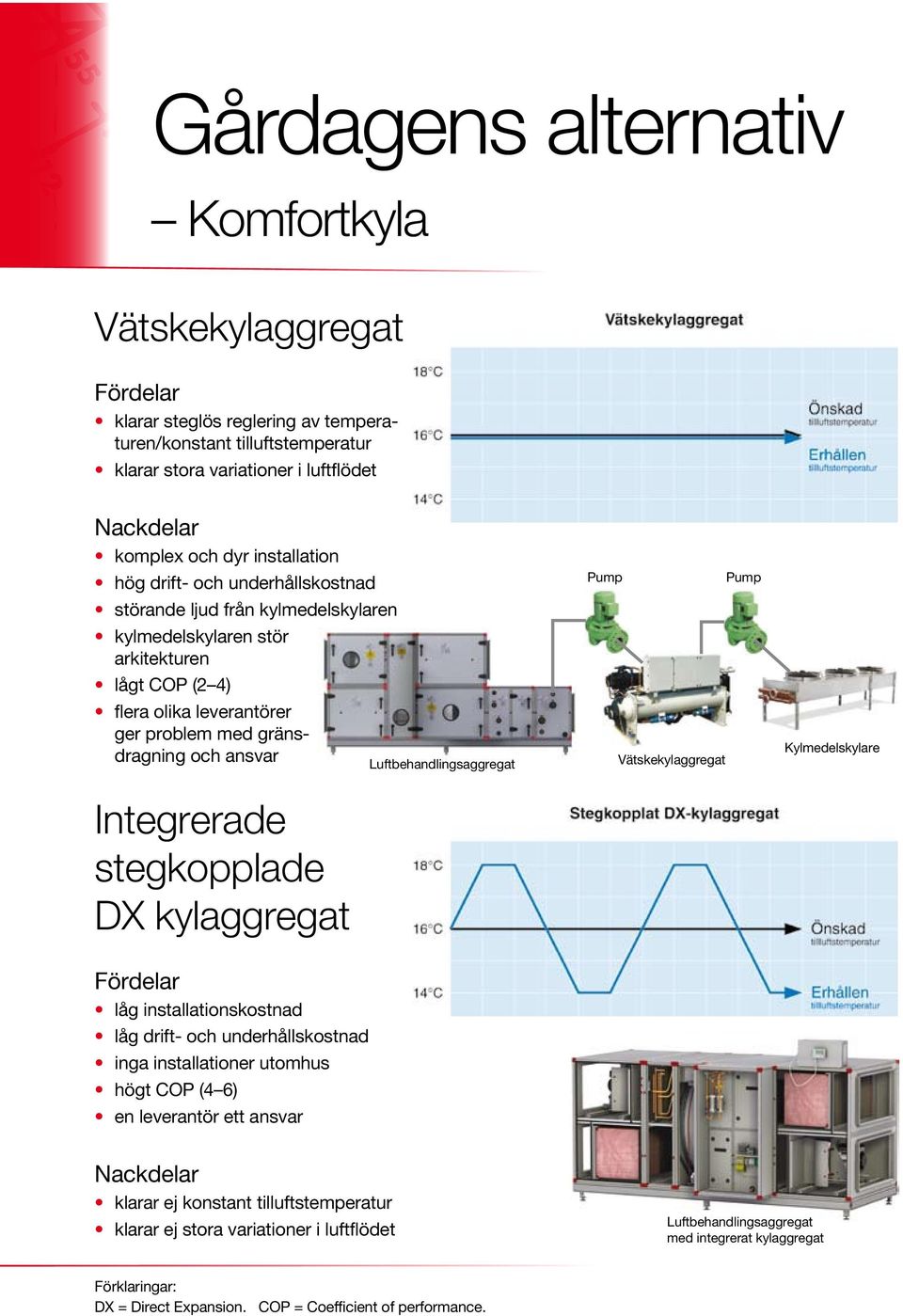

4 Gårdagens alternativ Komfortkyla Vätskekylaggregat Fördelar klarar steglös reglering av temperaturen/konstant tilluftstemperatur klarar stora variationer i luftflödet Nackdelar komplex och dyr installation hög drift- och underhållskostnad störande ljud från kylmedelskylaren kylmedelskylaren stör arkitekturen lågt COP (2 4) flera olika leverantörer ger problem med gränsdragning och ansvar Integrerade stegkopplade DX kylaggregat Luftbehandlingsaggregat Pump Vätskekylaggregat Pump Kylmedelskylare Fördelar låg installationskostnad låg drift- och underhållskostnad inga installationer utomhus högt COP (4 6) en leverantör ett ansvar Nackdelar klarar ej konstant tilluftstemperatur klarar ej stora variationer i luftflödet Luftbehandlingsaggregat med integrerat kylaggregat Förklaringar: DX = Direct Expansion. COP = Coefficient of performance.

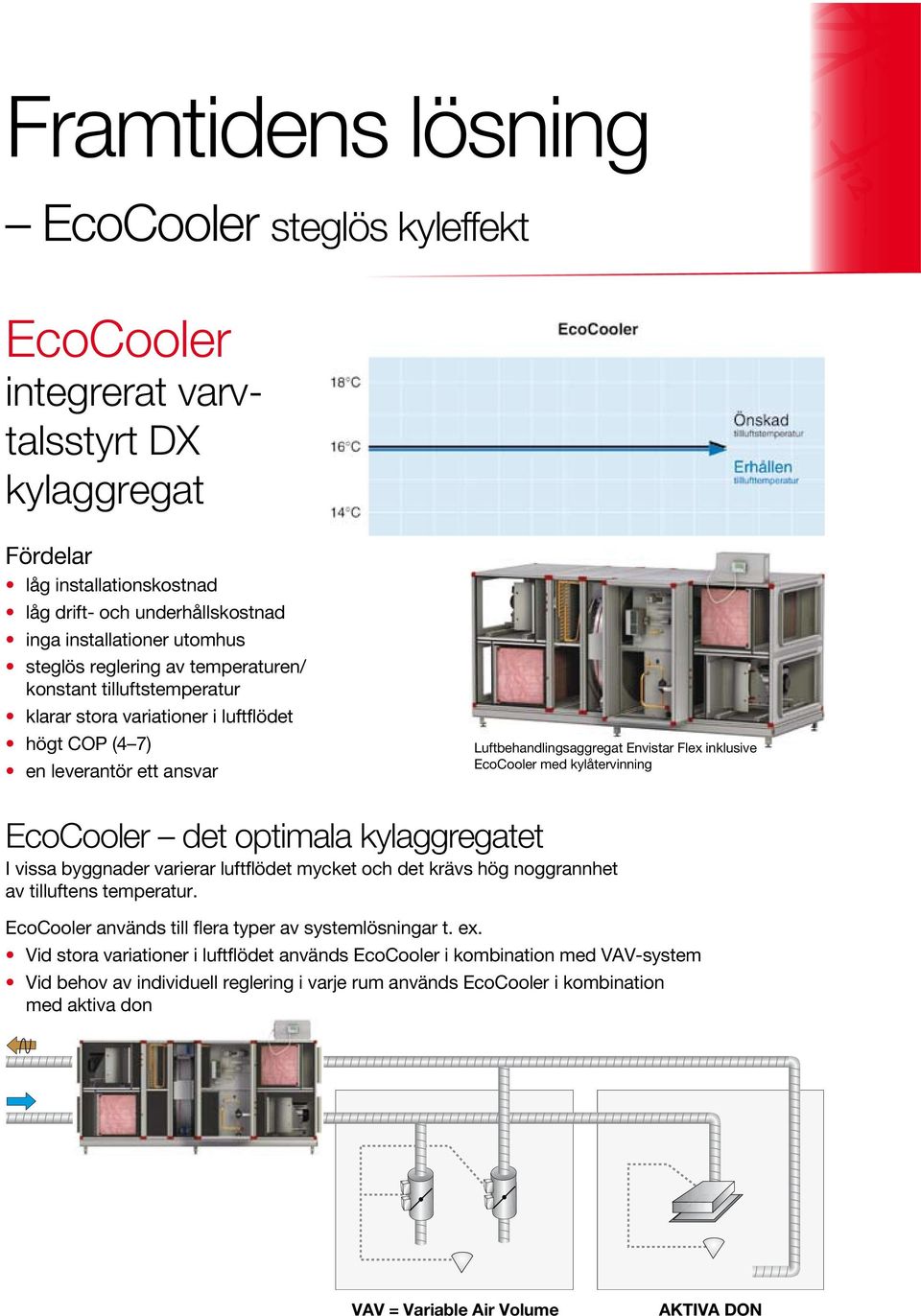

5 Framtidens lösning EcoCooler steglös kyleffekt EcoCooler integrerat varvtalsstyrt DX kylaggregat Fördelar låg installationskostnad låg drift- och underhållskostnad inga installationer utomhus steglös reglering av temperaturen/ konstant tilluftstemperatur klarar stora variationer i luftflödet högt COP (4 7) en leverantör ett ansvar Luftbehandlingsaggregat Envistar Flex inklusive EcoCooler med kylåtervinning EcoCooler det optimala kylaggregatet I vissa byggnader varierar luftflödet mycket och det krävs hög noggrannhet av tilluftens temperatur. EcoCooler används till flera typer av systemlösningar t. ex. Vid stora variationer i luftflödet används EcoCooler i kombination med VAV-system Vid behov av individuell reglering i varje rum används EcoCooler i kombination med aktiva don VAV = Variable Air Volume Aktiva don

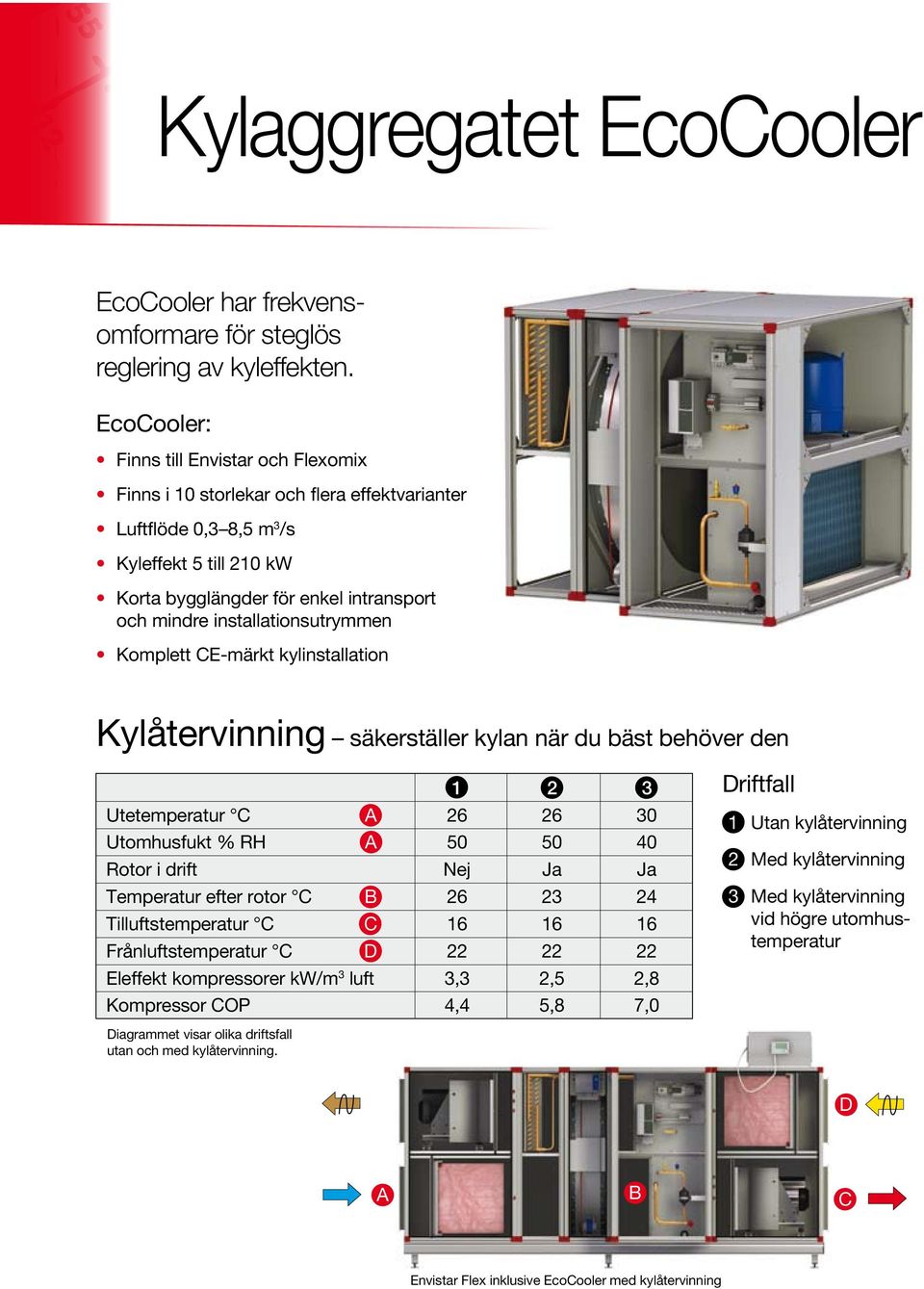

6 Kylaggregatet EcoCooler EcoCooler har frekvensomformare för steglös reglering av kyleffekten. EcoCooler: Finns till Envistar och Flexomix Finns i 10 storlekar och flera effektvarianter Luftflöde 0,3 8,5 m 3 /s Kyleffekt 5 till 210 kw Korta bygglängder för enkel intransport och mindre installationsutrymmen Komplett CE-märkt kylinstallation Kylåtervinning säkerställer kylan när du bäst behöver den Utetemperatur C A Utomhusfukt % RH A Rotor i drift Nej Ja Ja Temperatur efter rotor C B Tilluftstemperatur C C Frånluftstemperatur C D Eleffekt kompressorer kw/m 3 luft 3,3 2,5 2,8 Kompressor COP 4,4 5,8 7,0 Driftfall 1 Utan kylåtervinning 2 Med kylåtervinning 3 Med kylåtervinning vid högre utomhustemperatur Diagrammet visar olika driftsfall utan och med kylåtervinning. D A B C Envistar Flex inklusive EcoCooler med kylåtervinning

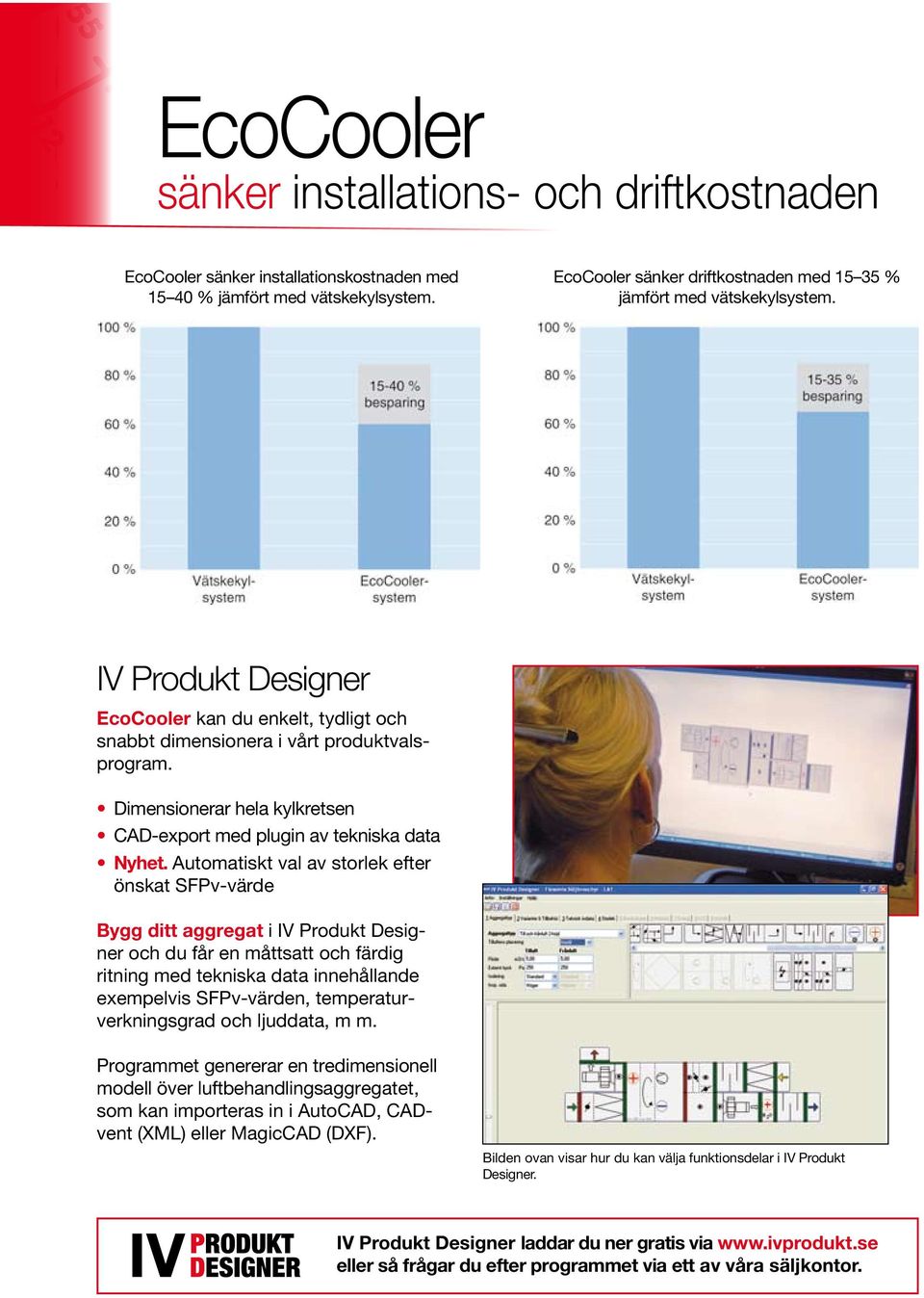

7 EcoCooler sänker installations- och driftkostnaden EcoCooler sänker installationskostnaden med % jämfört med vätskekylsystem. EcoCooler sänker driftkostnaden med % jämfört med vätskekylsystem. IV Produkt Designer EcoCooler kan du enkelt, tydligt och snabbt dimensionera i vårt produktvalsprogram. Dimensionerar hela kylkretsen CAD-export med plugin av tekniska data Nyhet. Automatiskt val av storlek efter önskat SFPv-värde Bygg ditt aggregat i IV Produkt Designer och du får en måttsatt och färdig ritning med tekniska data innehållande exempelvis SFPv-värden, temperaturverkningsgrad och ljuddata, m m. Programmet genererar en tredimensionell modell över luftbehandlingsaggregatet, som kan importeras in i AutoCAD, CADvent (XML) eller MagicCAD (DXF). Bilden ovan visar hur du kan välja funktionsdelar i IV Produkt Designer. IV Produkt Designer laddar du ner gratis via eller så frågar du efter programmet via ett av våra säljkontor.

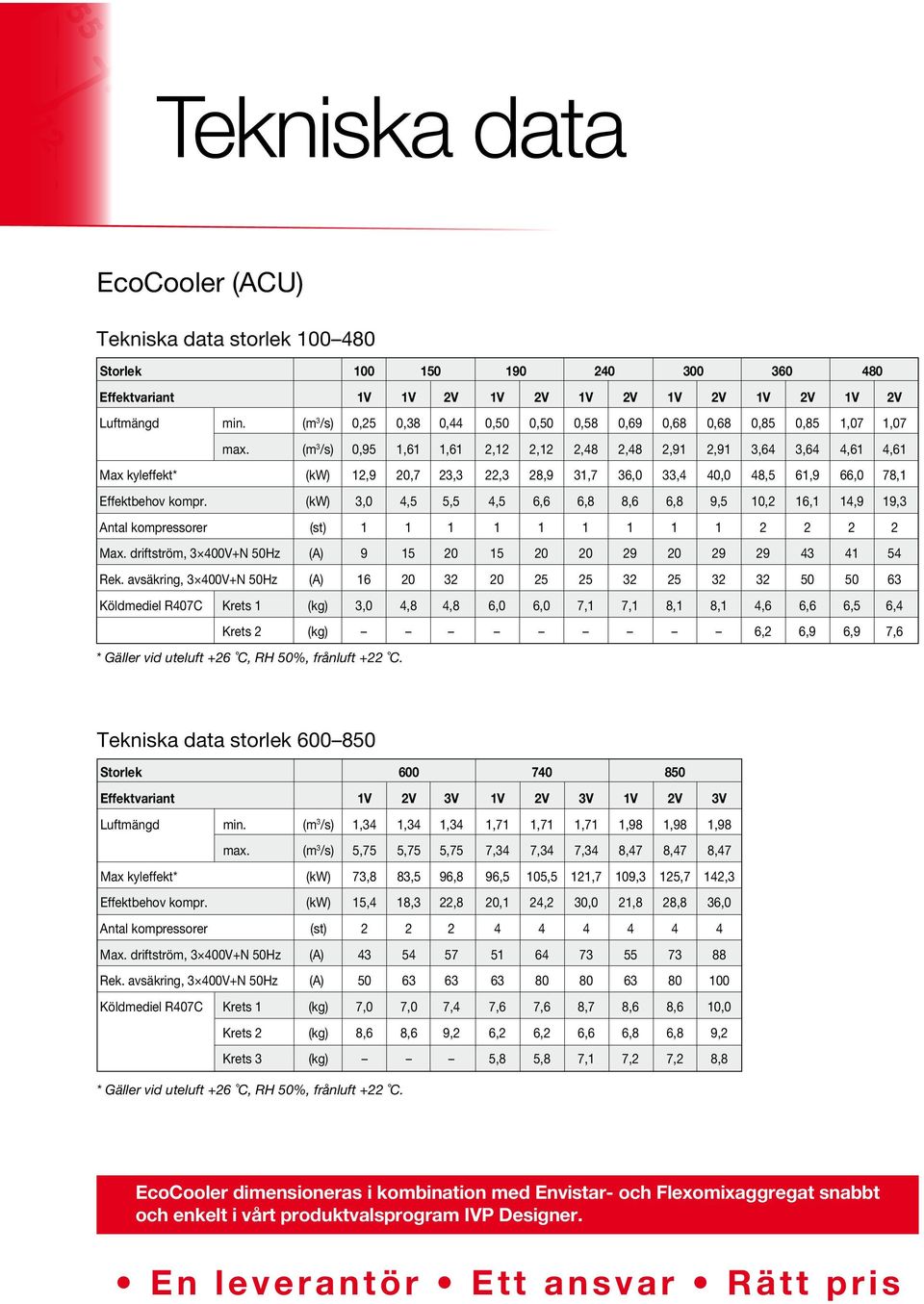

8 Tekniska data EcoCooler (ACU) Tekniska data storlek Storlek Effektvariant 1V 1V 2V 1V 2V 1V 2V 1V 2V 1V 2V 1V 2V Luftmängd min. (m 3 /s) 0,25 0,38 0,44 0,50 0,50 0,58 0,69 0,68 0,68 0,85 0,85 1,07 1,07 max. (m 3 /s) 0,95 1,61 1,61 2,12 2,12 2,48 2,48 2,91 2,91 3,64 3,64 4,61 4,61 Max kyleffekt* (kw) 12,9 20,7 23,3 22,3 28,9 31,7 36,0 33,4 40,0 48,5 61,9 66,0 78,1 Effektbehov kompr. (kw) 3,0 4,5 5,5 4,5 6,6 6,8 8,6 6,8 9,5 10,2 16,1 14,9 19,3 Antal kompressorer (st) Max. driftström, 3 400V+N 50Hz (A) Rek. avsäkring, 3 400V+N 50Hz (A) Köldmediel R407C Krets 1 (kg) 3,0 4,8 4,8 6,0 6,0 7,1 7,1 8,1 8,1 4,6 6,6 6,5 6,4 Krets 2 (kg) 6,2 6,9 6,9 7,6 * Gäller vid uteluft +26 C, RH 50%, frånluft +22 C. Tekniska data storlek Storlek Effektvariant 1V 2V 3V 1V 2V 3V 1V 2V 3V Luftmängd min. (m 3 /s) 1,34 1,34 1,34 1,71 1,71 1,71 1,98 1,98 1,98 max. (m 3 /s) 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8,47 Max kyleffekt* (kw) 73,8 83,5 96,8 96,5 105,5 121,7 109,3 125,7 142,3 Effektbehov kompr. (kw) 15,4 18,3 22,8 20,1 24,2 30,0 21,8 28,8 36,0 Antal kompressorer (st) Max. driftström, 3 400V+N 50Hz (A) Rek. avsäkring, 3 400V+N 50Hz (A) Köldmediel R407C Krets 1 (kg) 7,0 7,0 7,4 7,6 7,6 8,7 8,6 8,6 10,0 Krets 2 (kg) 8,6 8,6 9,2 6,2 6,2 6,6 6,8 6,8 9,2 Krets 3 (kg) 5,8 5,8 7,1 7,2 7,2 8,8 * Gäller vid uteluft +26 C, RH 50%, frånluft +22 C. EcoCooler dimensioneras i kombination med Envistar- och Flexomixaggregat snabbt och enkelt i vårt produktvalsprogram IVP Designer. En leverantör Ett ansvar Rätt pris

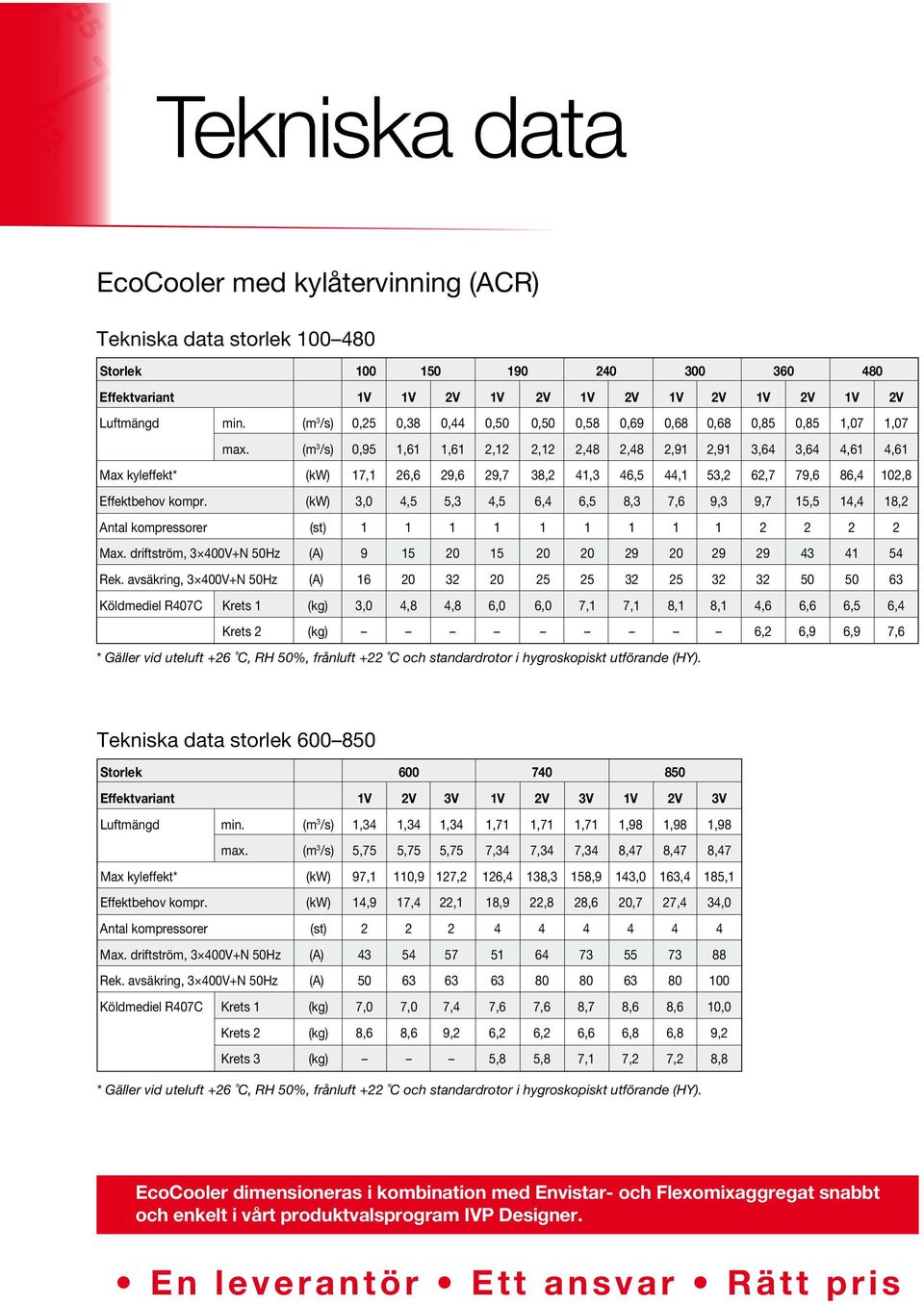

9 Tekniska data EcoCooler med kylåtervinning (ACR) Tekniska data storlek Storlek Effektvariant 1V 1V 2V 1V 2V 1V 2V 1V 2V 1V 2V 1V 2V Luftmängd min. (m 3 /s) 0,25 0,38 0,44 0,50 0,50 0,58 0,69 0,68 0,68 0,85 0,85 1,07 1,07 max. (m 3 /s) 0,95 1,61 1,61 2,12 2,12 2,48 2,48 2,91 2,91 3,64 3,64 4,61 4,61 Max kyleffekt* (kw) 17,1 26,6 29,6 29,7 38,2 41,3 46,5 44,1 53,2 62,7 79,6 86,4 102,8 Effektbehov kompr. (kw) 3,0 4,5 5,3 4,5 6,4 6,5 8,3 7,6 9,3 9,7 15,5 14,4 18,2 Antal kompressorer (st) Max. driftström, 3 400V+N 50Hz (A) Rek. avsäkring, 3 400V+N 50Hz (A) Köldmediel R407C Krets 1 (kg) 3,0 4,8 4,8 6,0 6,0 7,1 7,1 8,1 8,1 4,6 6,6 6,5 6,4 Krets 2 (kg) 6,2 6,9 6,9 7,6 * Gäller vid uteluft +26 C, RH 50%, frånluft +22 C och standardrotor i hygroskopiskt utförande (HY). Tekniska data storlek Storlek Effektvariant 1V 2V 3V 1V 2V 3V 1V 2V 3V Luftmängd min. (m 3 /s) 1,34 1,34 1,34 1,71 1,71 1,71 1,98 1,98 1,98 max. (m 3 /s) 5,75 5,75 5,75 7,34 7,34 7,34 8,47 8,47 8,47 Max kyleffekt* (kw) 97,1 110,9 127,2 126,4 138,3 158,9 143,0 163,4 185,1 Effektbehov kompr. (kw) 14,9 17,4 22,1 18,9 22,8 28,6 20,7 27,4 34,0 Antal kompressorer (st) Max. driftström, 3 400V+N 50Hz (A) Rek. avsäkring, 3 400V+N 50Hz (A) Köldmediel R407C Krets 1 (kg) 7,0 7,0 7,4 7,6 7,6 8,7 8,6 8,6 10,0 Krets 2 (kg) 8,6 8,6 9,2 6,2 6,2 6,6 6,8 6,8 9,2 Krets 3 (kg) 5,8 5,8 7,1 7,2 7,2 8,8 * Gäller vid uteluft +26 C, RH 50%, frånluft +22 C och standardrotor i hygroskopiskt utförande (HY). EcoCooler dimensioneras i kombination med Envistar- och Flexomixaggregat snabbt och enkelt i vårt produktvalsprogram IVP Designer. En leverantör Ett ansvar Rätt pris

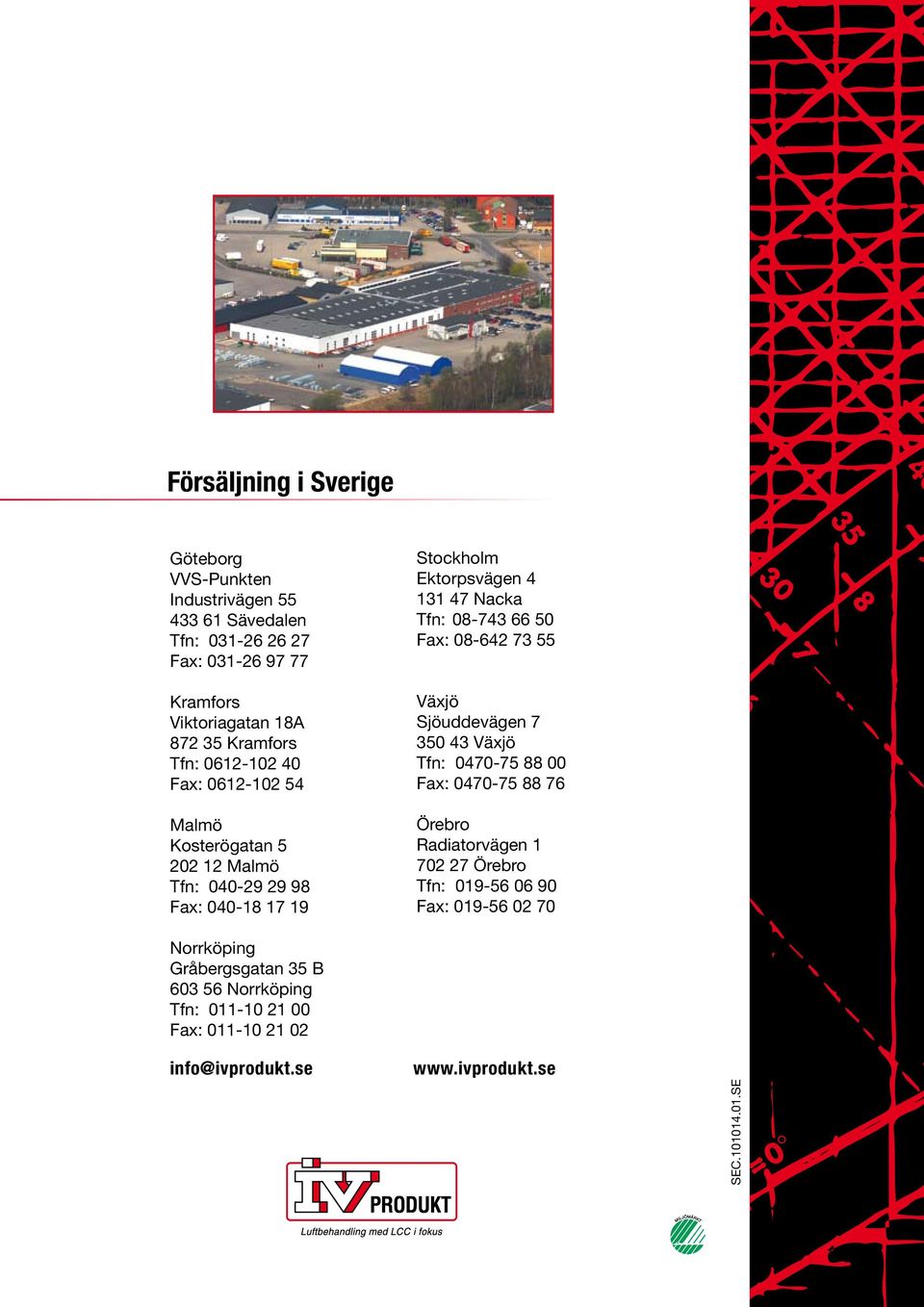

10 Försäljning i Sverige Göteborg VVS-Punkten Industrivägen Sävedalen Tfn: Fax: Kramfors Viktoriagatan 18A Kramfors Tfn: Fax: Malmö Kosterögatan Malmö Tfn: Fax: Stockholm Ektorpsvägen Nacka Tfn: Fax: Växjö Sjöuddevägen Växjö Tfn: Fax: Örebro Radiatorvägen Örebro Tfn: Fax: Norrköping Gråbergsgatan 35 B Norrköping Tfn: Fax: info@ivprodukt.se SEC SE
