1 Envistar En flexibel serie luftbehandlingsaggregat med integrerad styrutrustning Envistar Top Envistar Compact Envistar Flex

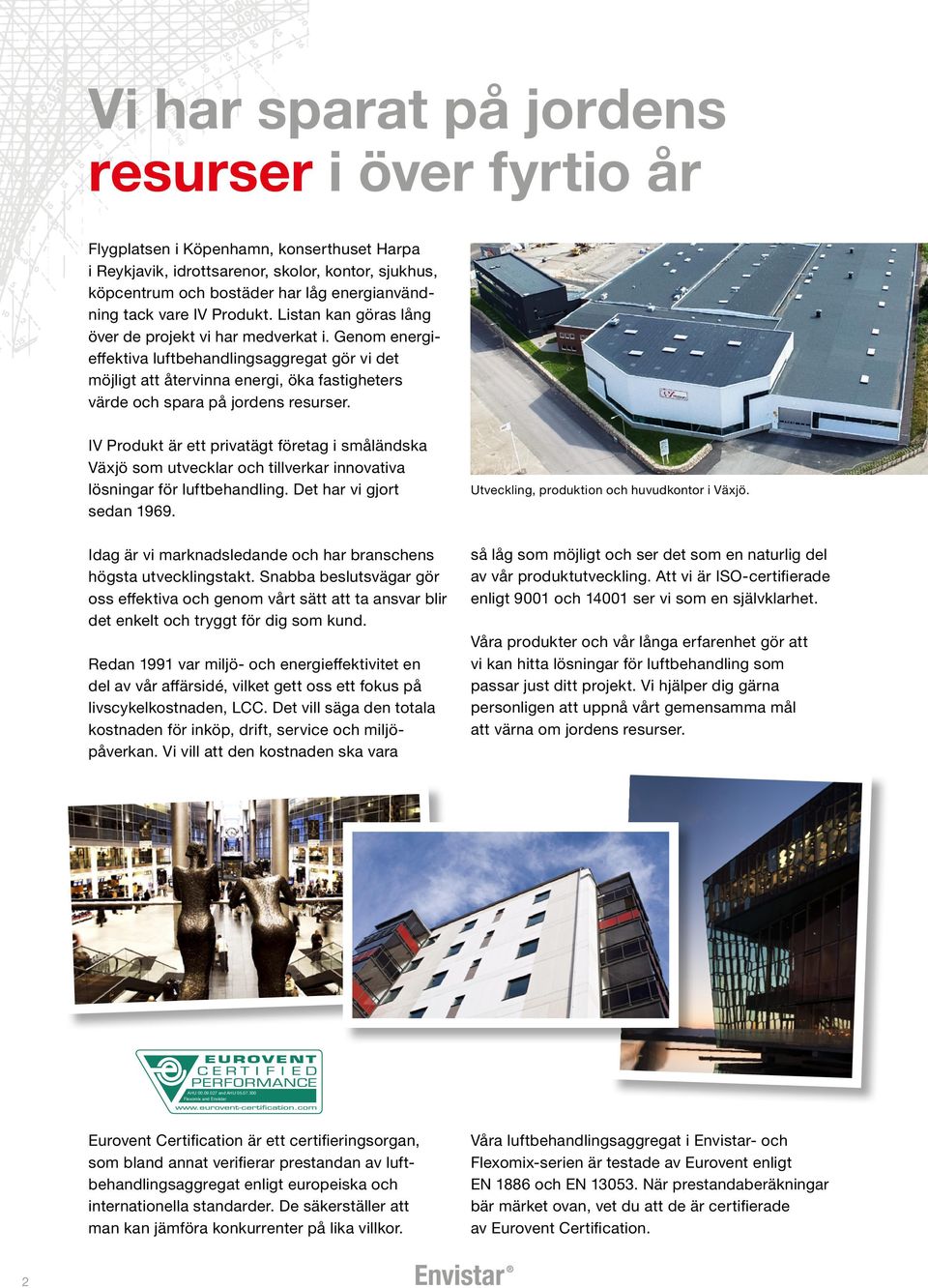

2 Vi har sparat på jordens resurser i över fyrtio år Flygplatsen i Köpenhamn, konserthuset Harpa i Reykjavik, idrottsarenor, skolor, kontor, sjukhus, köpcentrum och bostäder har låg energianvändning tack vare IV Produkt. Listan kan göras lång över de projekt vi har medverkat i. Genom energieffektiva luftbehandlingsaggregat gör vi det möjligt att återvinna energi, öka fastigheters värde och spara på jordens resurser. IV Produkt är ett privatägt företag i småländska Växjö som utvecklar och tillverkar innovativa lösningar för luftbehandling. Det har vi gjort sedan Idag är vi marknadsledande och har branschens högsta utvecklingstakt. Snabba beslutsvägar gör oss effektiva och genom vårt sätt att ta ansvar blir det enkelt och tryggt för dig som kund. Redan 1991 var miljö- och energieffektivitet en del av vår affärsidé, vilket gett oss ett fokus på livscykelkostnaden, LCC. Det vill säga den totala kostnaden för inköp, drift, service och miljöpåverkan. Vi vill att den kostnaden ska vara Utveckling, produktion och huvudkontor i Växjö. så låg som möjligt och ser det som en naturlig del av vår produktutveckling. Att vi är ISO-certifierade enligt 9001 och ser vi som en självklarhet. Våra produkter och vår långa erfarenhet gör att vi kan hitta lösningar för luftbehandling som passar just ditt projekt. Vi hjälper dig gärna personligen att uppnå vårt gemensamma mål att värna om jordens resurser. AHU and AHU Flexomix and Envistar Eurovent Certification är ett certifieringsorgan, som bland annat verifierar prestandan av luftbehandlingsaggregat enligt europeiska och internationella standarder. De säkerställer att man kan jämföra konkurrenter på lika villkor. 2 Våra luftbehandlingsaggregat i Envistar- och Flexomix-serien är testade av Eurovent enligt EN 1886 och EN När prestandaberäkningar bär märket ovan, vet du att de är certifierade av Eurovent Certification. Envistar

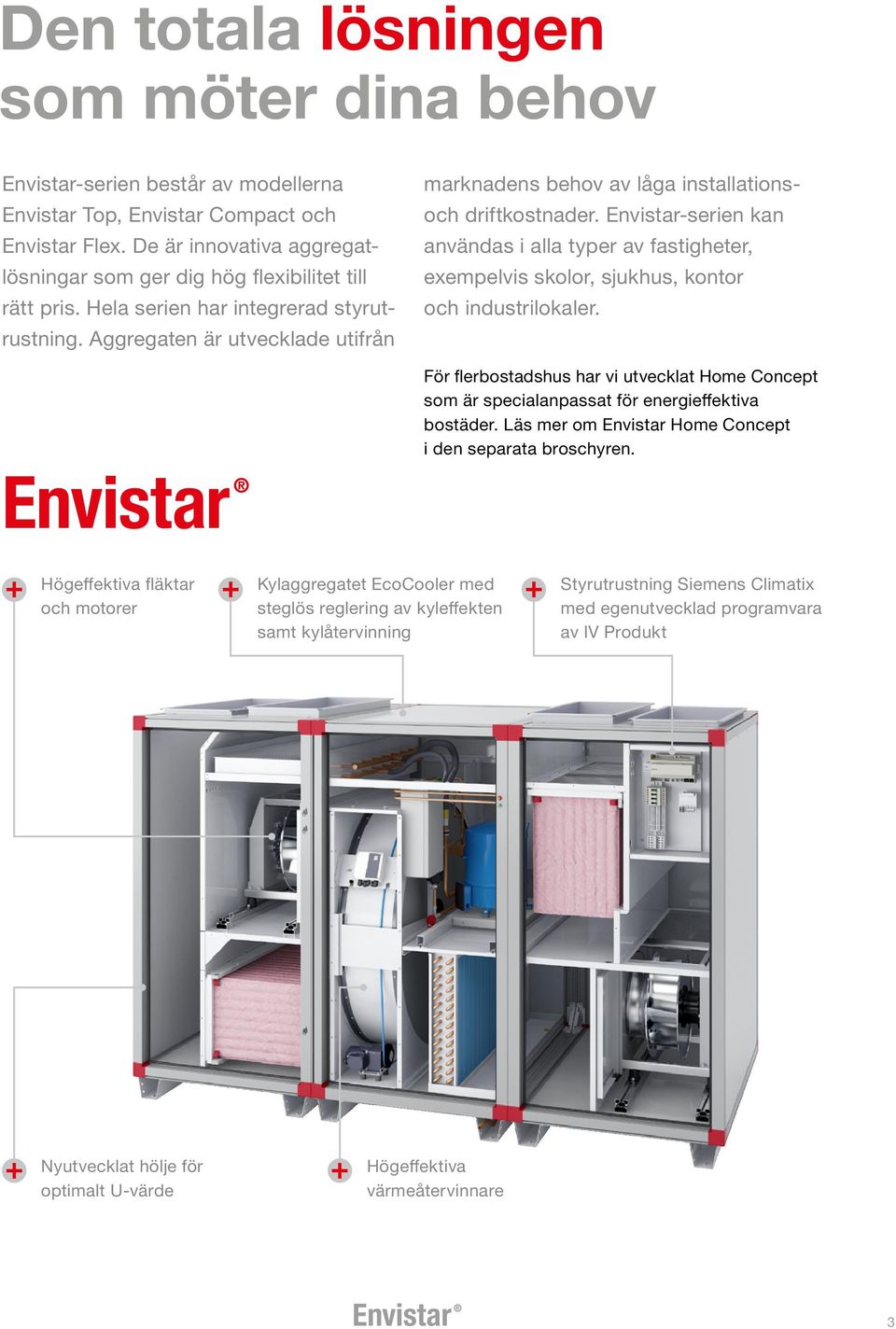

3 Den totala lösningen som möter dina behov Envistar-serien består av modellerna Envistar Top, Envistar Compact och Envistar Flex. De är innovativa aggregatlösningar som ger dig hög flexibilitet till rätt pris. Hela serien har integrerad styrutrustning. Aggregaten är utvecklade utifrån marknadens behov av låga installationsoch driftkostnader. Envistar-serien kan användas i alla typer av fastigheter, exempelvis skolor, sjukhus, kontor och industrilokaler. För flerbostadshus har vi utvecklat Home Concept som är specialanpassat för energieffektiva bostäder. Läs mer om Envistar Home Concept i den separata broschyren. Envistar + Högeffektiva fläktar och motorer + + Kylaggregatet EcoCooler med steglös reglering av kyleffekten samt kylåtervinning Styrutrustning Siemens Climatix med egenutvecklad programvara av IV Produkt Nyutvecklat hölje för optimalt U-värde + + Högeffektiva värmeåtervinnare Envistar 3

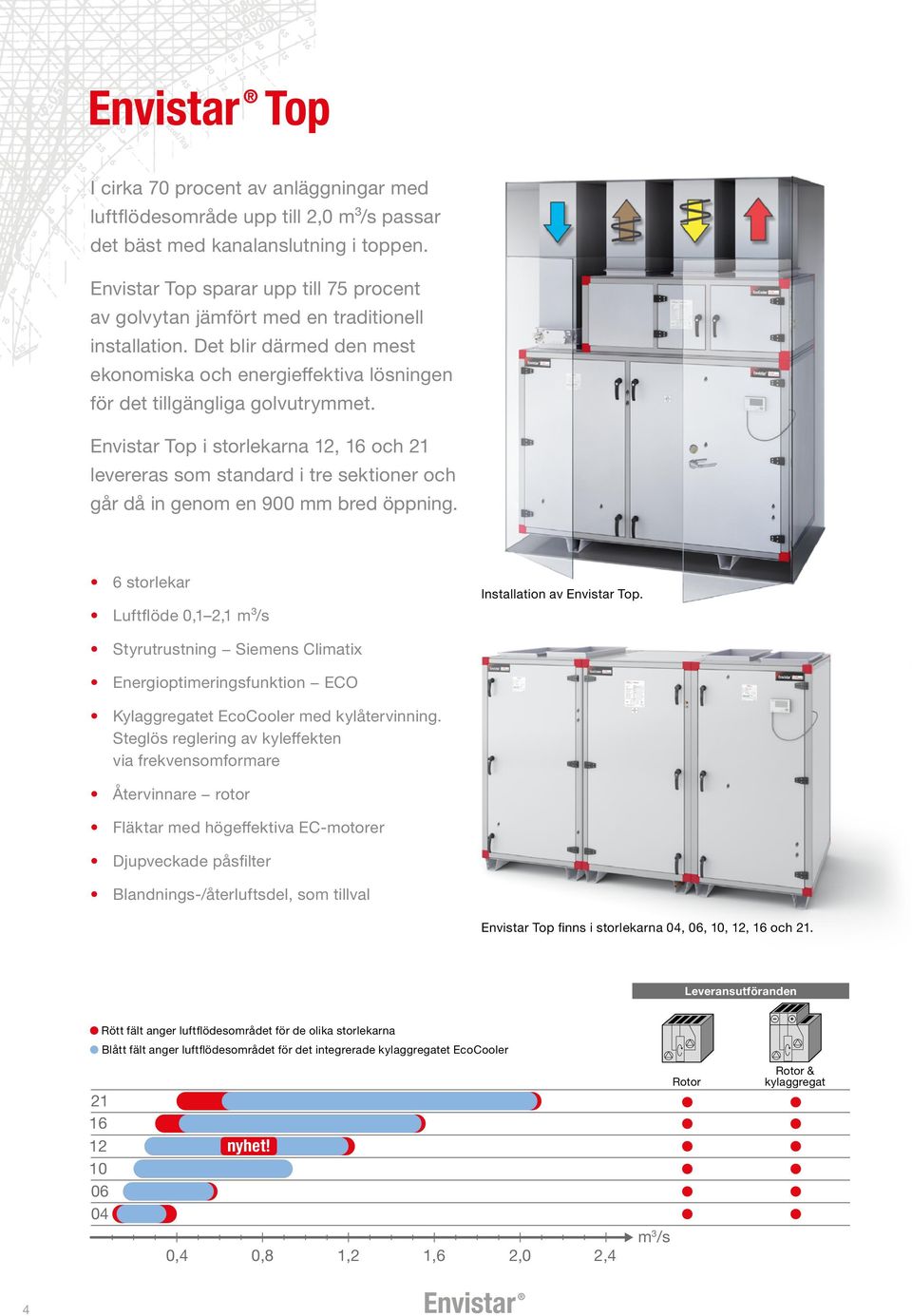

4 Envistar Top I cirka 70 procent av anläggningar med luftflödesområde upp till 2,0 m³/s passar det bäst med kanalanslutning i toppen. Envistar Top sparar upp till 75 procent av golvytan jämfört med en traditionell installation. Det blir därmed den mest ekonomiska och energieffektiva lösningen för det tillgängliga golvutrymmet. Envistar Top i storlekarna 12, 16 och 21 levereras som standard i tre sektioner och går då in genom en 900 mm bred öppning. 6 storlekar Luftflöde 0,1 2,1 m³/s Installation av Envistar Top. Styrutrustning Siemens Climatix Energioptimeringsfunktion ECO Kylaggregatet EcoCooler med kylåtervinning. Steglös reglering av kyleffekten via frekvensomformare Återvinnare rotor Fläktar med högeffektiva EC-motorer Djupveckade påsfilter Blandnings-/återluftsdel, som tillval Envistar Top finns i storlekarna 04, 06, 10, 12, 16 och 21. Leveransutföranden Rött fält anger luftflödesområdet för de olika storlekarna Blått fält anger luftflödesområdet för det integrerade kylaggregatet EcoCooler nyhet! 0,4 0,8 1,2 1,6 2,0 2,4 m 3 /s Rotor Rotor & kylaggregat 4 Envistar

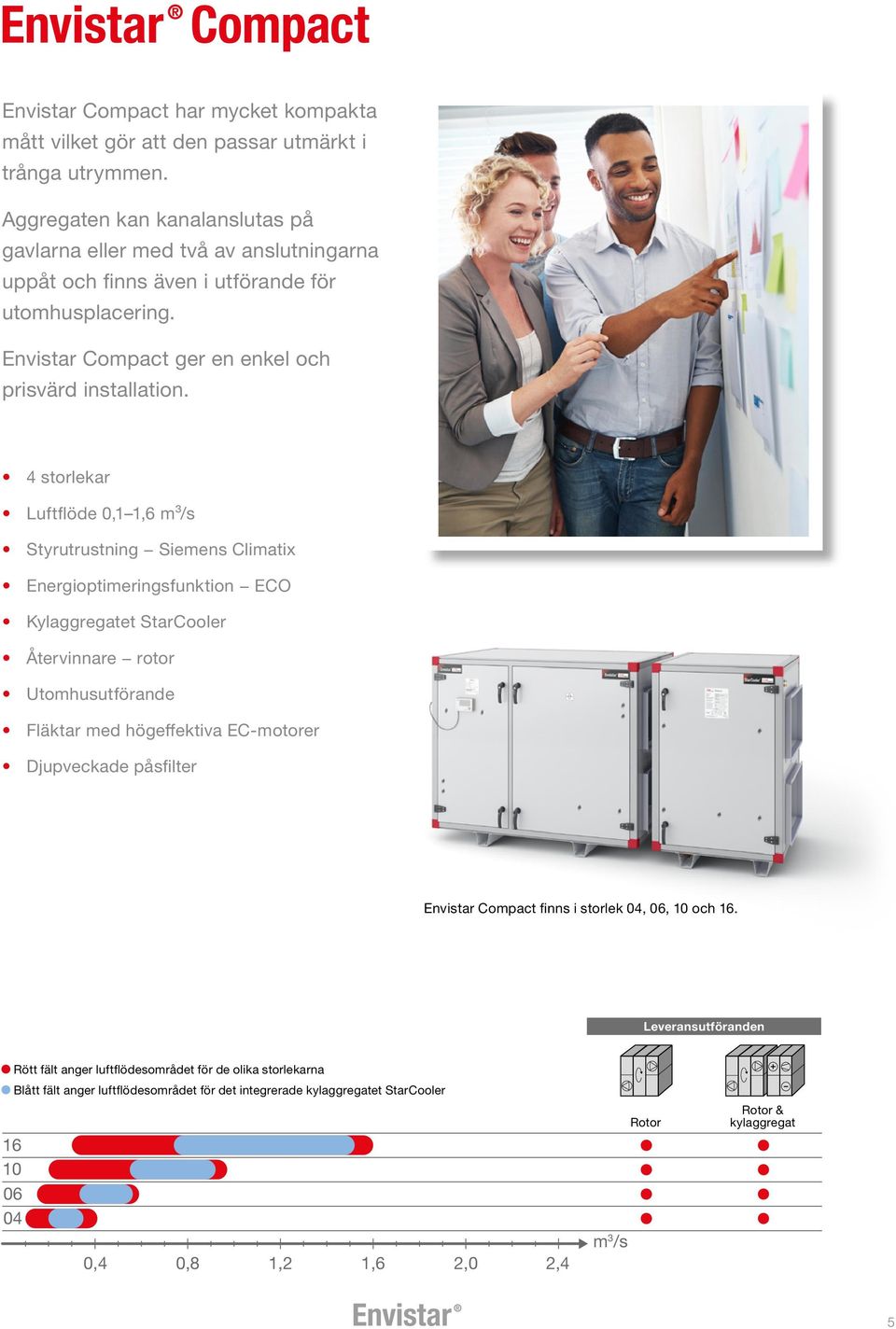

5 Envistar Compact Envistar Compact har mycket kompakta mått vilket gör att den passar utmärkt i trånga utrymmen. Aggregaten kan kanalanslutas på gavlarna eller med två av anslutningarna uppåt och finns även i utförande för utomhusplacering. Envistar Compact ger en enkel och prisvärd installation. 4 storlekar Luftflöde 0,1 1,6 m³/s Styrutrustning Siemens Climatix Energioptimeringsfunktion ECO Kylaggregatet StarCooler Återvinnare rotor Utomhusutförande Fläktar med högeffektiva EC-motorer Djupveckade påsfilter Envistar Compact finns i storlek 04, 06, 10 och 16. Leveransutföranden Rött fält anger luftflödesområdet för de olika storlekarna Blått fält anger luftflödesområdet för det integrerade kylaggregatet StarCooler ,4 0,8 1,2 1,6 2,0 2,4 m 3 /s Rotor Rotor & kylaggregat Envistar 5

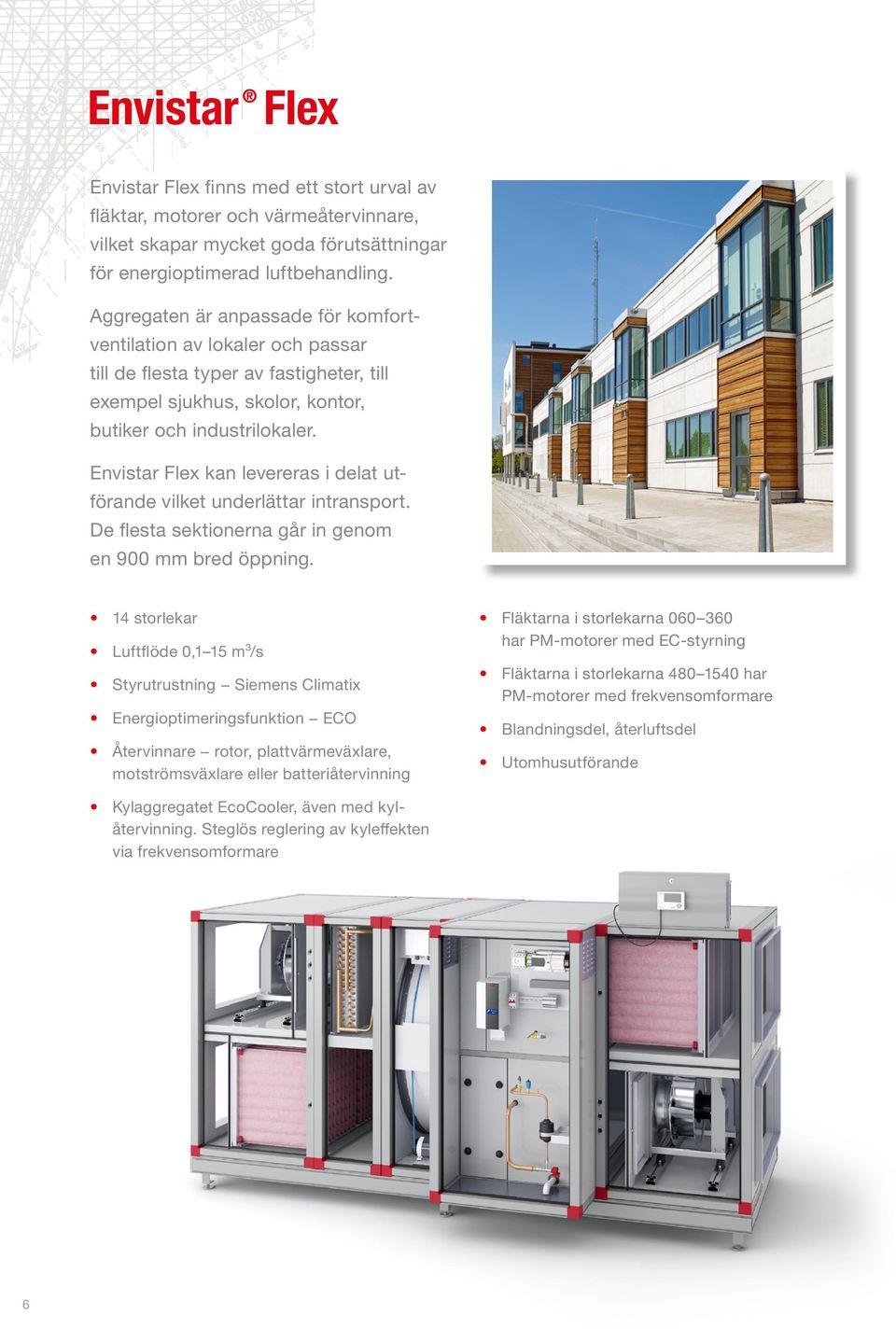

6 Envistar Flex Envistar Flex finns med ett stort urval av fläktar, motorer och värmeåtervinnare, vilket skapar mycket goda förutsättningar för energioptimerad luftbehandling. Aggregaten är anpassade för komfortventilation av lokaler och passar till de flesta typer av fastigheter, till exempel sjukhus, skolor, kontor, butiker och industrilokaler. Envistar Flex kan levereras i delat utförande vilket underlättar intransport. De flesta sektionerna går in genom en 900 mm bred öppning. 14 storlekar Luftflöde 0,1 15 m³/s Styrutrustning Siemens Climatix Energioptimeringsfunktion ECO Återvinnare rotor, plattvärmeväxlare, motströmsväxlare eller batteriåtervinning Fläktarna i storlekarna har PM-motorer med EC-styrning Fläktarna i storlekarna har PM-motorer med frekvensomformare Blandningsdel, återluftsdel Utomhusutförande Kylaggregatet EcoCooler, även med kylåtervinning. Steglös reglering av kyleffekten via frekvensomformare 6 Envistar

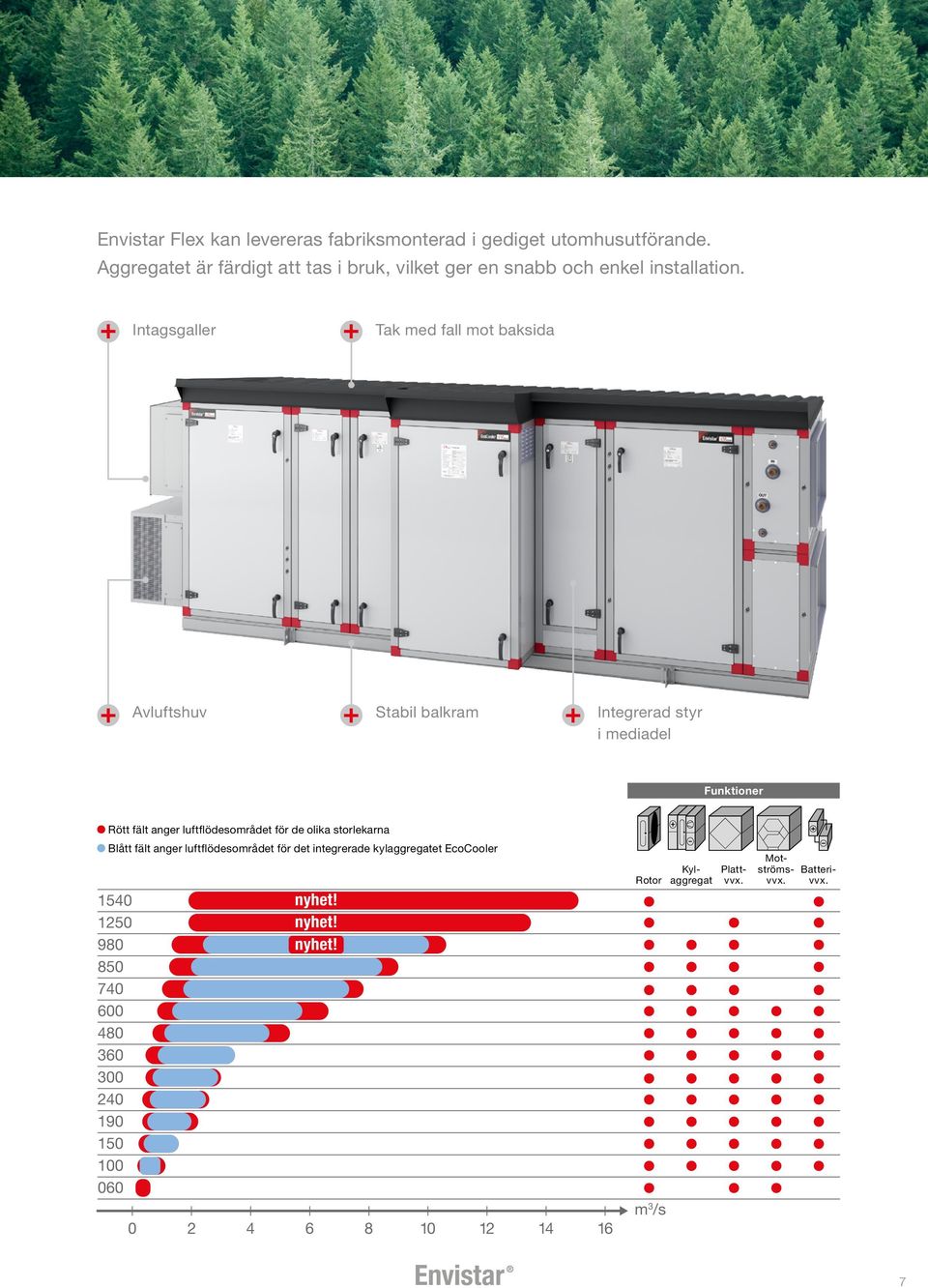

7 Envistar Flex kan levereras fabriksmonterad i gediget utomhusutförande. Aggregatet är färdigt att tas i bruk, vilket ger en snabb och enkel installation. + Intagsgaller + Tak med fall mot baksida Avluftshuv Stabil balkram Integrerad styr i mediadel Funktioner Rött fält anger luftflödesområdet för de olika storlekarna Blått fält anger luftflödesområdet för det integrerade kylaggregatet EcoCooler nyhet! nyhet! nyhet! Rotor m 3 /s Kylaggregat Plattvvx. Motströmsvvx. Batterivvx. Envistar 7

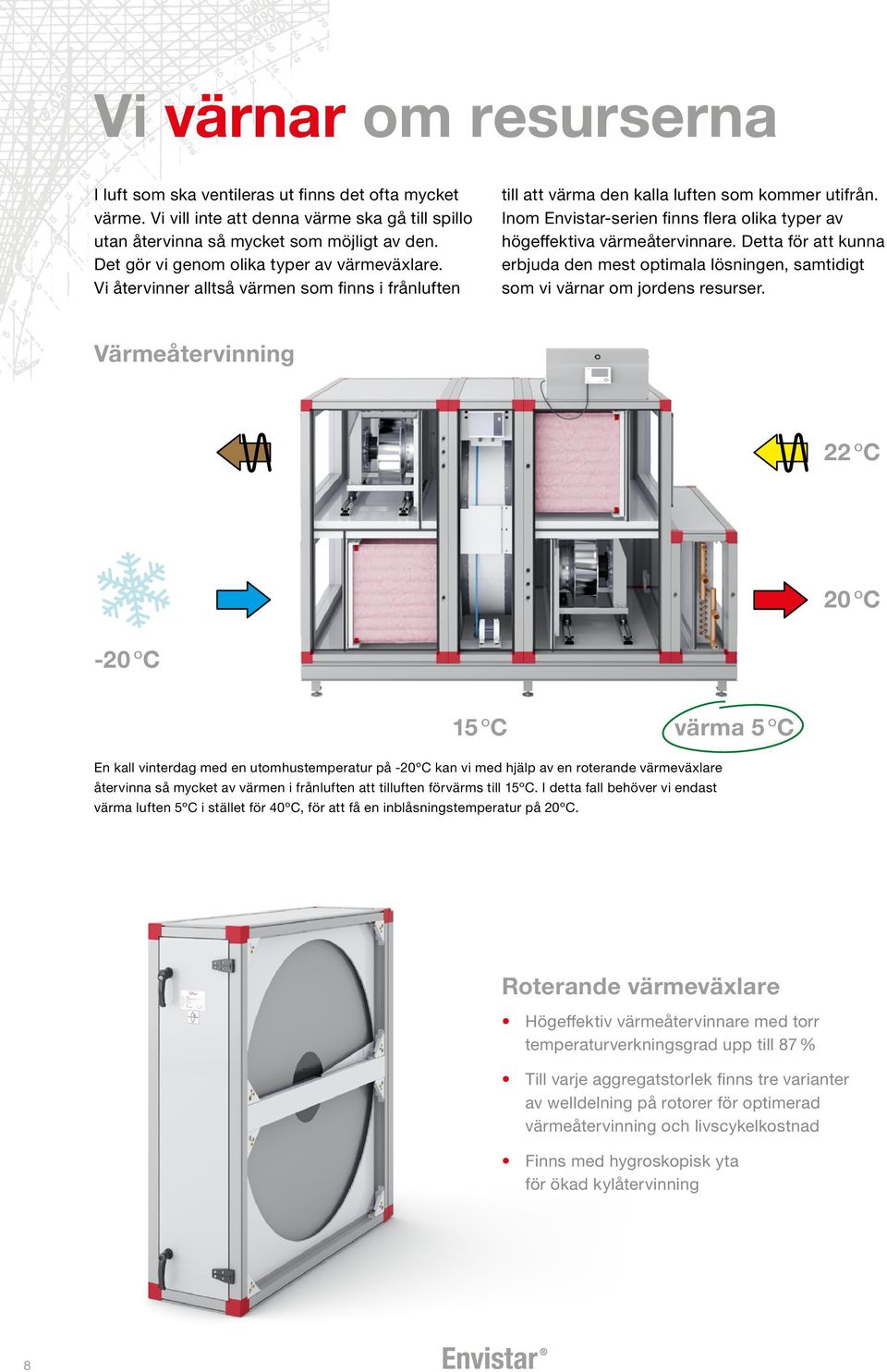

8 Vi värnar om resurserna I luft som ska ventileras ut finns det ofta mycket värme. Vi vill inte att denna värme ska gå till spillo utan återvinna så mycket som möjligt av den. Det gör vi genom olika typer av värmeväxlare. Vi återvinner alltså värmen som finns i frånluften till att värma den kalla luften som kommer utifrån. Inom Envistar-serien finns flera olika typer av högeffektiva värmeåtervinnare. Detta för att kunna erbjuda den mest optimala lösningen, samtidigt som vi värnar om jordens resurser. Värmeåtervinning Frånluft Uteluft Avluft Tilluft Frånluft 22 ºC Uteluft Uteluft Tilluft Tilluft 20 Frånluft ºC -20 ºC 15 ºC värma 5 ºC En kall vinterdag med en utomhustemperatur på -20ºC kan vi med hjälp av en roterande värmeväxlare återvinna så mycket av värmen i frånluften att tilluften förvärms till 15ºC. I detta fall behöver vi endast värma luften 5ºC i stället för 40ºC, för att få en inblåsningstemperatur på 20ºC. Roterande värmeväxlare Högeffektiv värmeåtervinnare med torr temperaturverkningsgrad upp till 87 % Till varje aggregatstorlek finns tre varianter av welldelning på rotorer för optimerad värmeåtervinning och livscykelkostnad Finns med hygroskopisk yta för ökad kylåtervinning 8 Envistar

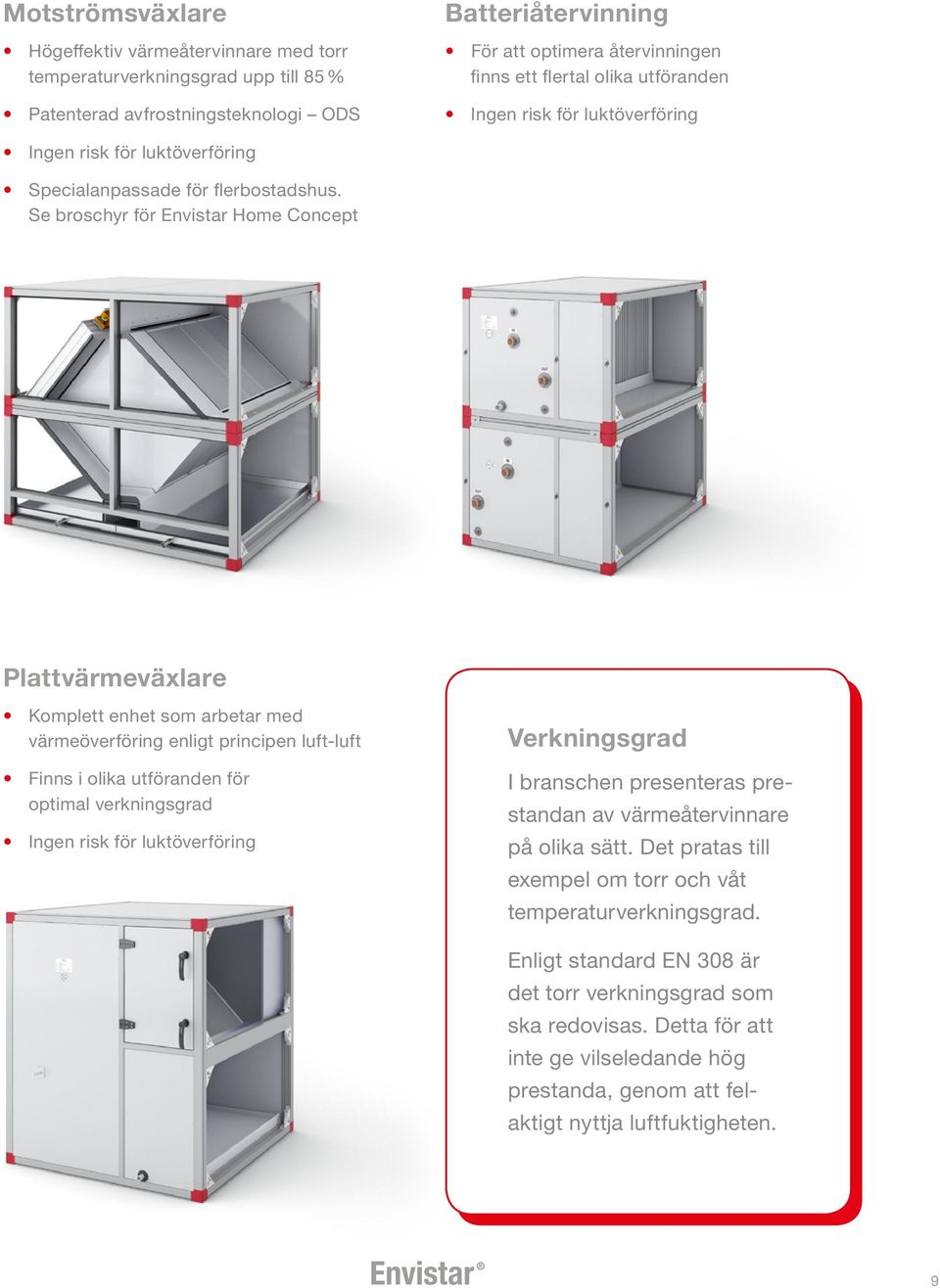

9 Motströmsväxlare Högeffektiv värmeåtervinnare med torr temperaturverkningsgrad upp till 85 % Patenterad avfrostningsteknologi ODS Batteriåtervinning För att optimera återvinningen finns ett flertal olika utföranden Ingen risk för luktöverföring Ingen risk för luktöverföring Specialanpassade för flerbostadshus. Se broschyr för Envistar Home Concept Plattvärmeväxlare Komplett enhet som arbetar med värmeöverföring enligt principen luft-luft Finns i olika utföranden för optimal verkningsgrad Ingen risk för luktöverföring Verkningsgrad I branschen presenteras prestandan av värmeåtervinnare på olika sätt. Det pratas till exempel om torr och våt temperaturverkningsgrad. Enligt standard EN 308 är det torr verkningsgrad som ska redovisas. Detta för att inte ge vilseledande hög prestanda, genom att felaktigt nyttja luftfuktigheten. Envistar 9

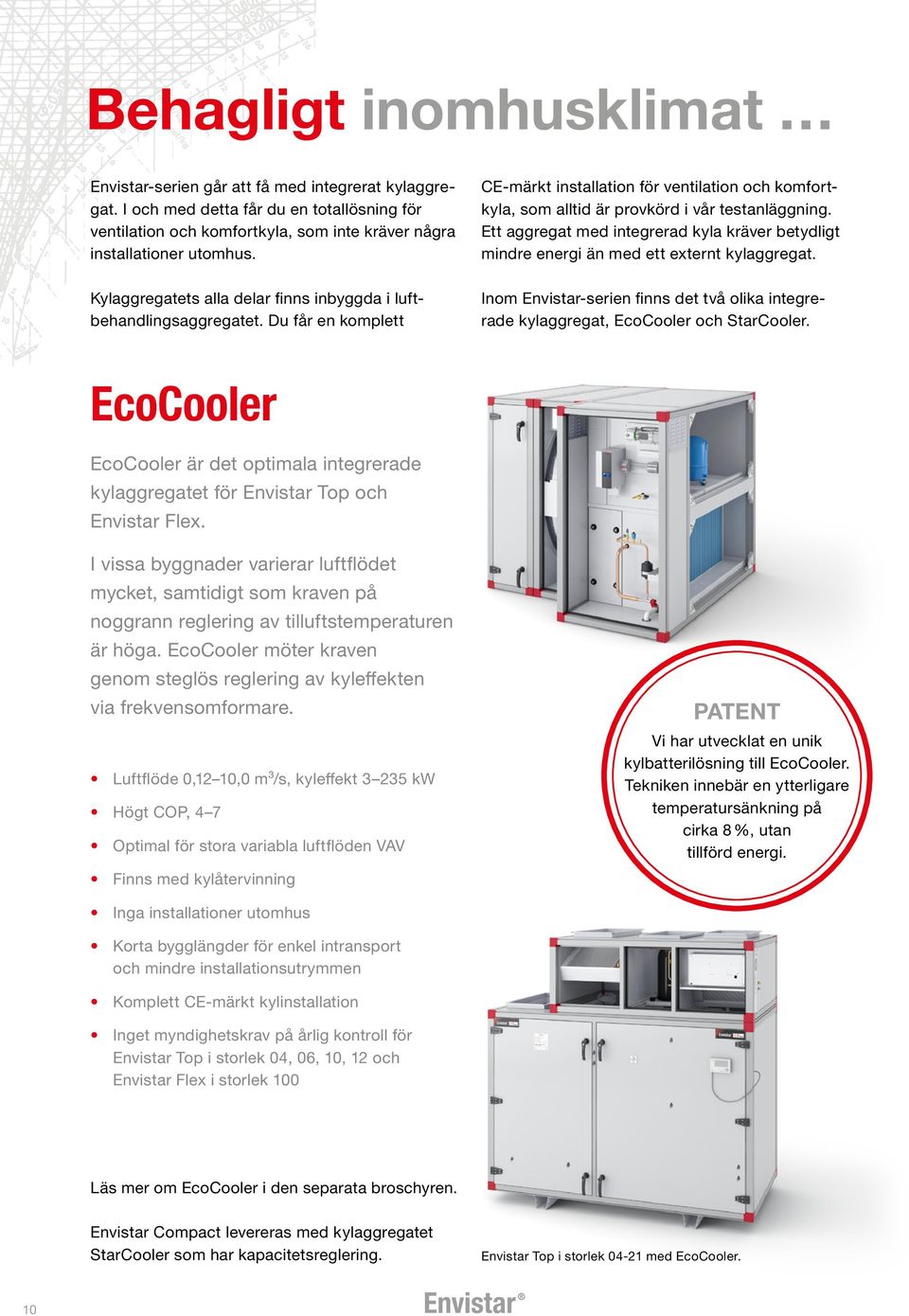

10 Behagligt inomhusklimat Envistar-serien går att få med integrerat kylaggregat. I och med detta får du en totallösning för ventilation och komfortkyla, som inte kräver några installationer utomhus. Kylaggregatets alla delar finns inbyggda i luftbehandlingsaggregatet. Du får en komplett CE-märkt installation för ventilation och komfortkyla, som alltid är provkörd i vår testanläggning. Ett aggregat med integrerad kyla kräver betydligt mindre energi än med ett externt kylaggregat. Inom Envistar-serien finns det två olika integrerade kylaggregat, EcoCooler och StarCooler. EcoCooler EcoCooler är det optimala integrerade kylaggregatet för Envistar Top och Envistar Flex. I vissa byggnader varierar luftflödet mycket, samtidigt som kraven på noggrann reglering av tilluftstemperaturen är höga. EcoCooler möter kraven genom steglös reglering av kyleffekten via frekvensomformare. Luftflöde 0,12 10,0 m³/s, kyleffekt kw Högt COP, 4 7 Optimal för stora variabla luftflöden VAV Finns med kylåtervinning PATENT Vi har utvecklat en unik kylbatterilösning till EcoCooler. Tekniken innebär en ytterligare temperatursänkning på cirka 8 %, utan tillförd energi. Inga installationer utomhus Korta bygglängder för enkel intransport och mindre installationsutrymmen Komplett CE-märkt kylinstallation Inget myndighetskrav på årlig kontroll för Envistar Top i storlek 04, 06, 10, 12 och Envistar Flex i storlek 100 Läs mer om EcoCooler i den separata broschyren. Envistar Compact levereras med kylaggregatet StarCooler som har kapacitetsreglering. Envistar Top i storlek med EcoCooler. 10 Envistar

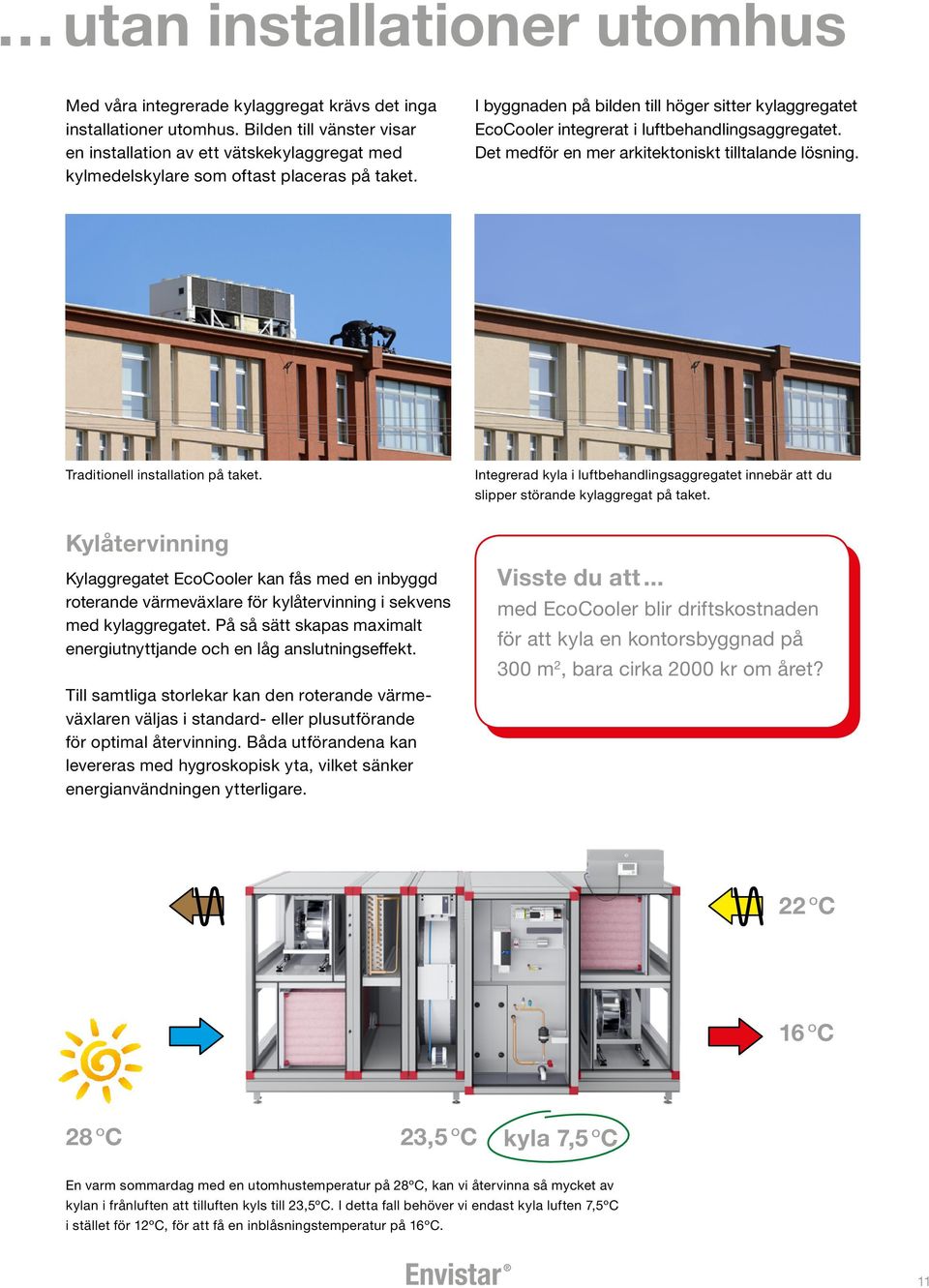

11 utan installationer utomhus Med våra integrerade kylaggregat krävs det inga installationer utomhus. Bilden till vänster visar en installation av ett vätskekylaggregat med kylmedelskylare som oftast placeras på taket. I byggnaden på bilden till höger sitter kylaggregatet EcoCooler integrerat i luftbehandlingsaggregatet. Det medför en mer arkitektoniskt tilltalande lösning. Traditionell installation på taket. Integrerad kyla i luftbehandlingsaggregatet innebär att du slipper störande kylaggregat på taket. Kylåtervinning Kylaggregatet EcoCooler kan fås med en inbyggd roterande värmeväxlare för kylåtervinning i sekvens med kylaggregatet. På så sätt skapas maximalt energiutnyttjande och en låg anslutningseffekt. Till samtliga storlekar kan den roterande värmeväxlaren väljas i standard- eller plusutförande för optimal återvinning. Båda utförandena kan levereras med hygroskopisk yta, vilket sänker energianvändningen ytterligare. Visste du att... med EcoCooler blir driftskostnaden för att kyla en kontorsbyggnad på 300 m 2, bara cirka 2000 kr om året? Frånluft Uteluft Avluft Tilluft Frånluft 22 ºC Uteluft Uteluft Tilluft Tilluft 16 Frånluft ºC 28 ºC 23,5 ºC kyla 7,5 ºC En varm sommardag med en utomhustemperatur på 28ºC, kan vi återvinna så mycket av kylan i frånluften att tilluften kyls till 23,5ºC. I detta fall behöver vi endast kyla luften 7,5ºC i stället för 12ºC, för att få en inblåsningstemperatur på 16ºC. Envistar 11

12 Presterar på topp Envistar-serien finns med ett stort urval av direktdrivna fläktar och motorer för att optimera fläktarnas verkningsgrad och minimera elanvändningen. Varje fläkthjul och motor balanseras och testkörs tillsammans för att säkerställa funktionen, vilket ger en lång livslängd. För att underlätta service är fläktpaketen monterade på skenor och lätta att dra ut. Fläktar med PM-motorer och EC-styrning Standard till Envistar Top, Envistar Compact och Envistar Flex i storlekarna Fläktarna är direktdrivna med inbyggd varvtalsstyrning Fläkthjul med roterande diffusor EC-motorer med permanentmagneter PM med en verkningsgrad motsvarande IE3/IE4 Fläkt och motor är sambalanserade Till varje aggregatstorlek finns flera olika fläktar och motorer för att kunna optimera verkningsgraden och minska elanvändningen, det vill säga optimera mot lägsta möjliga SFPv-värde Fläktar med PM-motorer och frekvensomformare Standard för Envistar Flex i de större storlekarna PM-motorer med varvtalsstyrning Motorerna har en effektivitetsklass som motsvarar IE3/IE4 Fläkthjul med roterande diffusor och airfoil-skovlar, vilket ger en högre verkningsgrad på fläkten Mycket låg energianvändning Envistar Flex i storleken kan levereras med dubbelfläktar för ökad kapacitet Till varje aggregatstorlek finns flera olika fläktar och motorer för att kunna optimera verkningsgraden och minska elanvändningen, det vill säga optimera mot lägsta möjliga SFPv-värde 12 Envistar

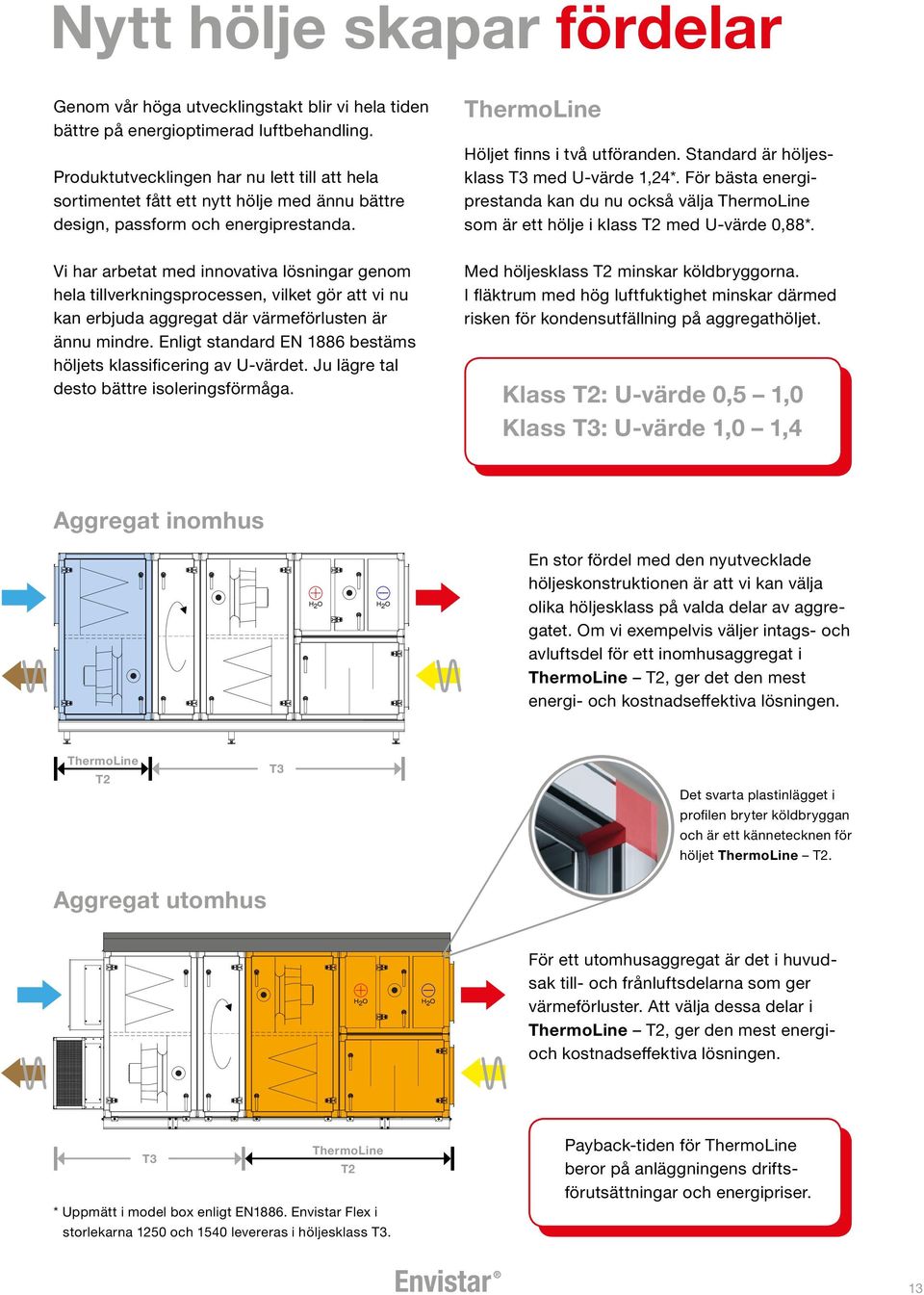

13 Nytt hölje skapar fördelar Genom vår höga utvecklingstakt blir vi hela tiden bättre på energioptimerad luftbehandling. Produktutvecklingen har nu lett till att hela sortimentet fått ett nytt hölje med ännu bättre design, passform och energiprestanda. ThermoLine Höljet finns i två utföranden. Standard är höljesklass T3 med U-värde 1,24*. För bästa energiprestanda kan du nu också välja ThermoLine som är ett hölje i klass T2 med U-värde 0,88*. Vi har arbetat med innovativa lösningar genom hela tillverkningsprocessen, vilket gör att vi nu kan erbjuda aggregat där värmeförlusten är ännu mindre. Enligt standard EN 1886 bestäms höljets klassificering av U-värdet. Ju lägre tal desto bättre isoleringsförmåga. Med höljesklass T2 minskar köldbryggorna. I fläktrum med hög luftfuktighet minskar därmed risken för kondensutfällning på aggregathöljet. Klass T2: U-värde 0,5 1,0 Klass T3: U-värde 1,0 1,4 Aggregat inomhus H O 2 H O 2 En stor fördel med den nyutvecklade höljeskonstruktionen är att vi kan välja olika höljesklass på valda delar av aggregatet. Om vi exempelvis väljer intags- och avluftsdel för ett inomhusaggregat i ThermoLine T2, ger det den mest energi- och kostnadseffektiva lösningen. ThermoLine T2 T3 Det svarta plastinlägget i profilen bryter köldbryggan och är ett kännetecknen för höljet ThermoLine T2. Aggregat utomhus H O 2 H O 2 För ett utomhusaggregat är det i huvudsak till- och frånluftsdelarna som ger värmeförluster. Att välja dessa delar i ThermoLine T2, ger den mest energioch kostnadseffektiva lösningen. ThermoLine T3 T2 * Uppmätt i model box enligt EN1886. Envistar Flex i storlekarna 1250 och 1540 levereras i höljesklass T3. Payback-tiden för ThermoLine beror på anläggningens driftsförutsättningar och energipriser. Envistar 13

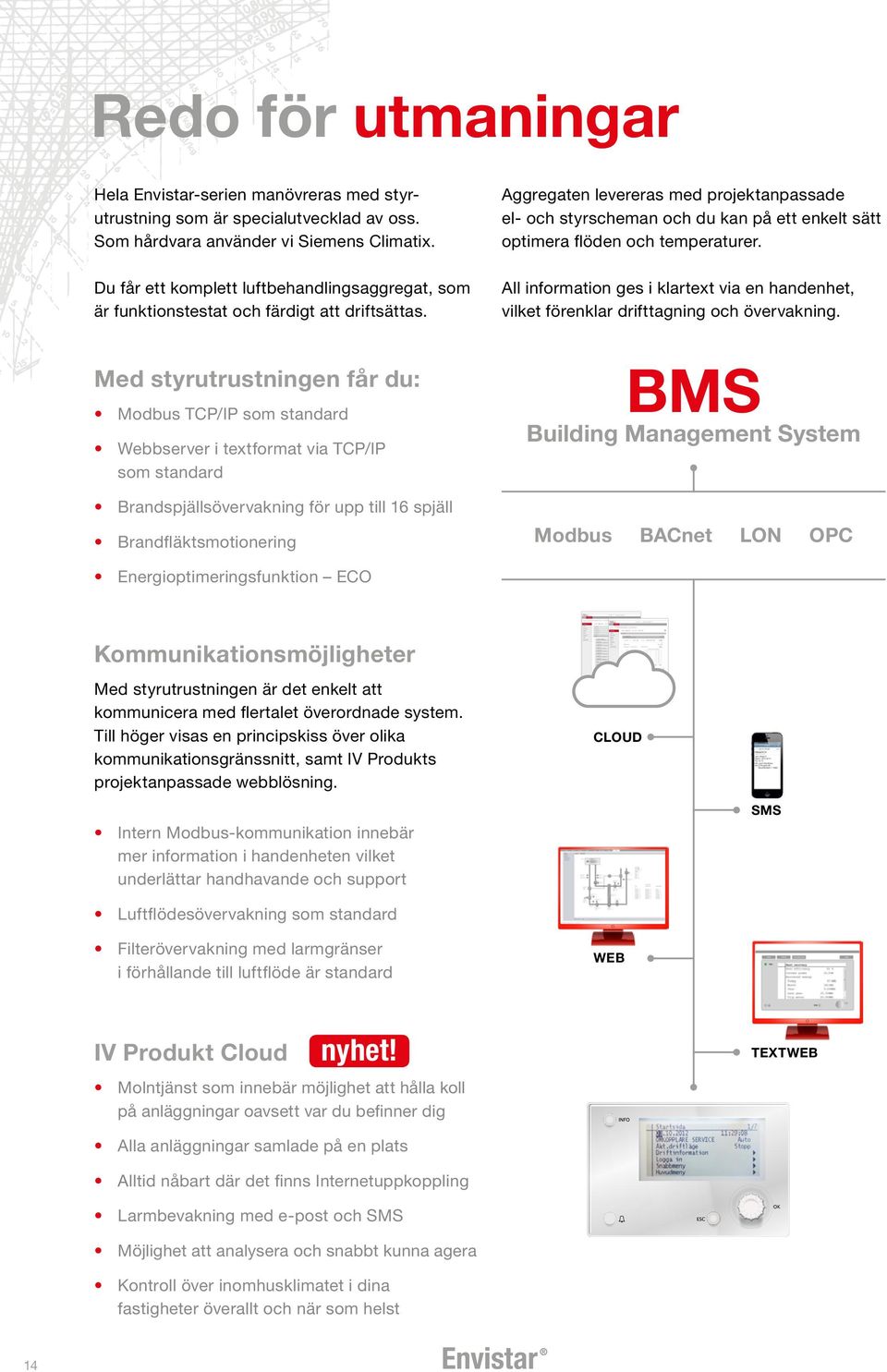

14 Redo för utmaningar Hela Envistar-serien manövreras med styrutrustning som är specialutvecklad av oss. Som hårdvara använder vi Siemens Climatix. Aggregaten levereras med projektanpassade el- och styrscheman och du kan på ett enkelt sätt optimera flöden och temperaturer. Du får ett komplett luftbehandlingsaggregat, som är funktionstestat och färdigt att driftsättas. All information ges i klartext via en handenhet, vilket förenklar drifttagning och övervakning. BMS Med styrutrustningen får du: Modbus TCP/IP som standard Building Management System Webbserver i textformat via TCP/IP som standard Brandspjällsövervakning för upp till 16 spjäll Modbus Brandfläktsmotionering BACnet LON OPC Energioptimeringsfunktion ECO Kommunikationsmöjligheter Med styrutrustningen är det enkelt att kommunicera med flertalet överordnade system. Till höger visas en principskiss över olika kommunikationsgränssnitt, samt IV Produkts projektanpassade webblösning. CLOUD SMS Intern Modbus-kommunikation innebär mer information i handenheten vilket underlättar handhavande och support Luftflödesövervakning som standard Filterövervakning med larmgränser i förhållande till luftflöde är standard IV Produkt Cloud WEB nyhet! TEXTWEB Molntjänst som innebär möjlighet att hålla koll på anläggningar oavsett var du befinner dig Alla anläggningar samlade på en plats Alltid nåbart där det finns Internetuppkoppling Larmbevakning med e-post och SMS Möjlighet att analysera och snabbt kunna agera Kontroll över inomhusklimatet i dina fastigheter överallt och när som helst 14 Envistar

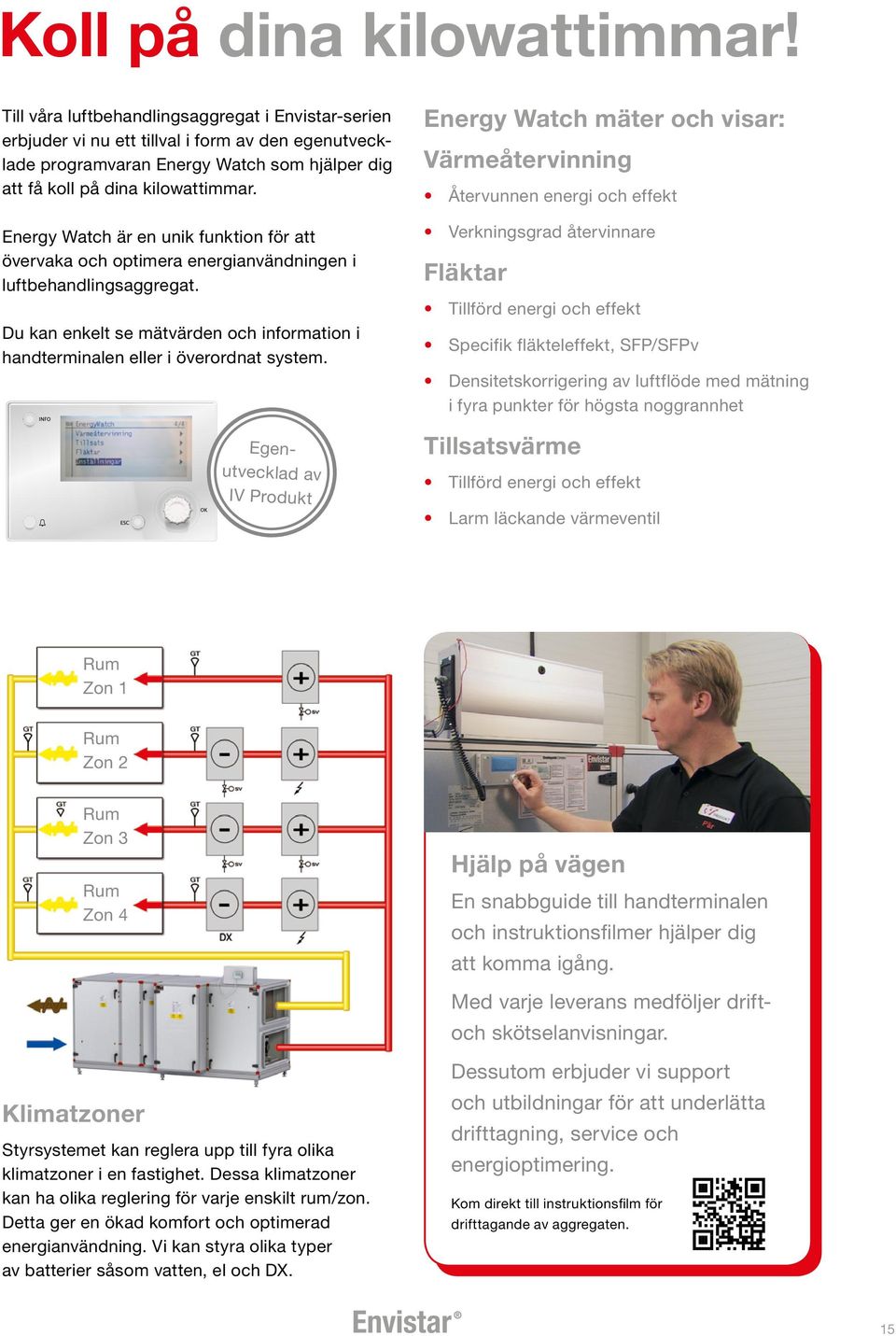

15 Koll på dina kilowattimmar! Till våra luftbehandlingsaggregat i Envistar-serien erbjuder vi nu ett tillval i form av den egenutvecklade programvaran Energy Watch som hjälper dig att få koll på dina kilowattimmar. Energy Watch mäter och visar: Energy Watch är en unik funktion för att övervaka och optimera energianvändningen i luftbehandlingsaggregat. Verkningsgrad återvinnare Värmeåtervinning Återvunnen energi och effekt Fläktar Tillförd energi och effekt Du kan enkelt se mätvärden och information i handterminalen eller i överordnat system. Specifik fläkteleffekt, SFP/SFPv Densitetskorrigering av luftflöde med mätning i fyra punkter för högsta noggrannhet Tillsatsvärme Egenutvecklad av IV Produkt Tillförd energi och effekt Larm läckande värmeventil Rum Zon 1 Rum Zon 2 Rum Zon 3 Hjälp på vägen Rum Zon 4 En snabbguide till handterminalen och instruktionsfilmer hjälper dig att komma igång. Med varje leverans medföljer driftoch skötselanvisningar. Klimatzoner Styrsystemet kan reglera upp till fyra olika klimatzoner i en fastighet. Dessa klimatzoner kan ha olika reglering för varje enskilt rum/zon. Detta ger en ökad komfort och optimerad energianvändning. Vi kan styra olika typer av batterier såsom vatten, el och DX. Dessutom erbjuder vi support och utbildningar för att underlätta drifttagning, service och energioptimering. Kom direkt till instruktionsfilm för drifttagande av aggregaten. Envistar 15

16 Hjälp på vägen Vi har tagit fram ett hjälpmedel där du själv enkelt kan göra beräkningar med data för ditt projekt. Med programmet IV Produkt Designer kan du enkelt och snabbt dimensionera aggregat för olika behov. Du får en måttsatt och färdig ritning med tekniska data innehållande SFPv-värden, temperaturverkningsgrad, ljuddata och mycket mer. För varje projekt som körs i programmet finns det beskrivningstexter, AMA, som kan exporteras till ett Word-dokument. Beskrivningstexten är en dokumentation av aggregatet och ligger till grund för instruktioner, drift och underhåll och kan användas för att kopiera information till projekthandlingar. Till IV Produkt Designer finns det även en plugin för att koppla ihop MagiCAD för AutoCAD. Filen innehåller all data som behövs för projektering. Ytterligare en plugin gör det möjligt att exportera projektfiler till Revit. I programmet kan du även göra en fristående LCC-beräkning på ett befintligt eller nytt aggregat. Detta ger dig möjligheten att beräkna lönsamheten vid utbyte av aggregat. IV Produkt Designer finns att ladda ner kostnadsfritt på eller kontakta oss, så hjälper vi självklart dig. 16 Envistar

17 Har du råd att låta bli? LCC-beräkningen från IV Produkt Designer ger dig snabbt en indikation på avkastning och payback-tid. Här kan du följa ett exempel på beräkning till ett genomfört projekt för flerbostadshus. Driftsdata Nytt Befintligt Flöde tilluft 0,80 0,80 m 3 /s Flöde frånluft 0,80 0,80 m 3 /s SFPv-värde 1,50 3,50 kw/m 3 /s Temperatur- 82 % 40 % verkningsgrad Årlig drifttid h Investeringskostnad för aggregat och installation Payback-tid med hänsyn till energibesparing kr 3,9 år Avkastning på investering (exklusive kalkylränta) 24,3 % Värdeökning I och med att driftskostnaden sjunker så får man en betydande värdeökning av fastigheten. Envistar 17

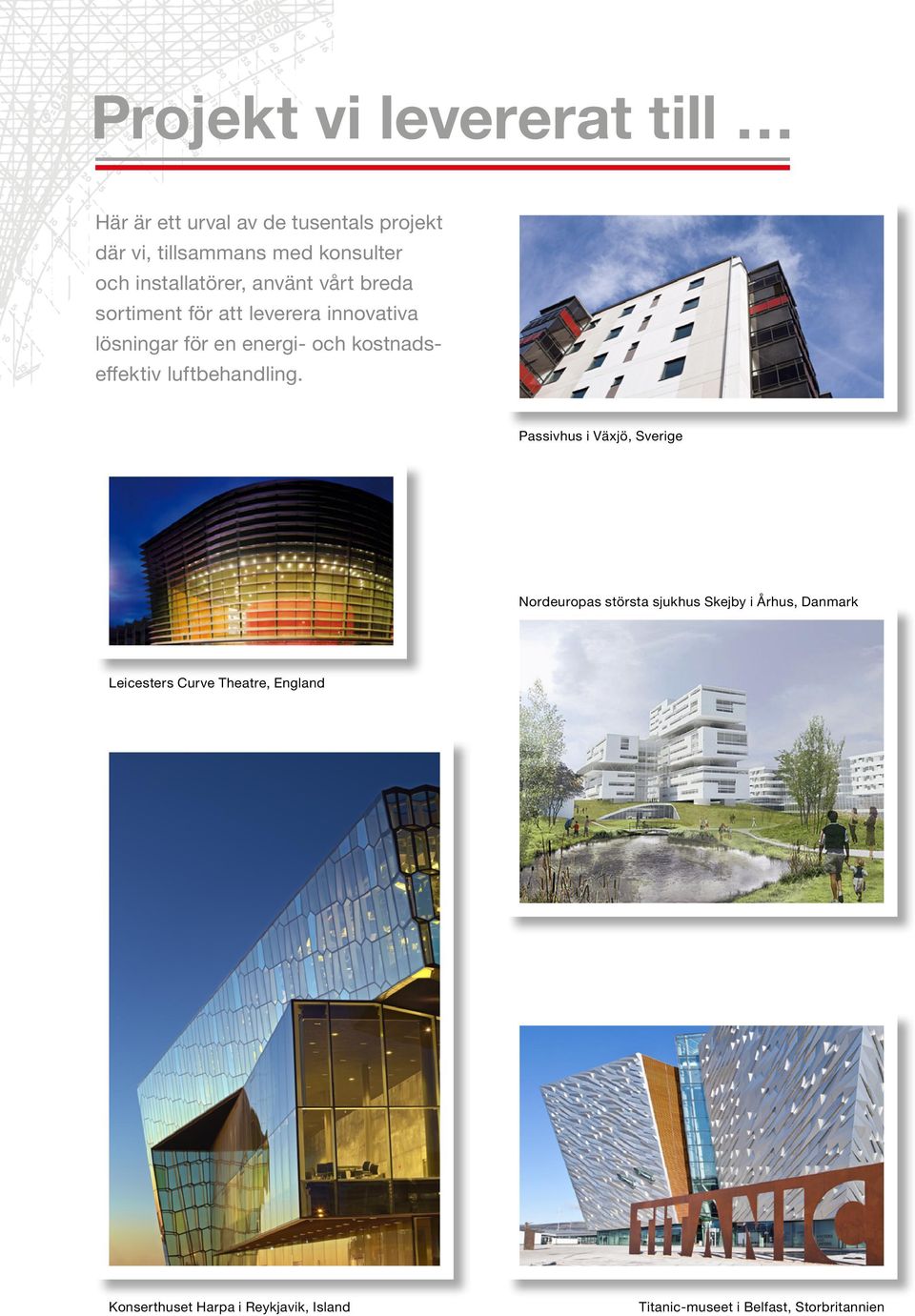

18 Projekt vi levererat till Här är ett urval av de tusentals projekt där vi, tillsammans med konsulter och installatörer, använt vårt breda sortiment för att leverera innovativa lösningar för en energi- och kostnadseffektiv luftbehandling. Passivhus i Växjö, Sverige Nordeuropas största sjukhus Skejby i Århus, Danmark Leicesters Curve Theatre, England Konserthuset Harpa i Reykjavik, Island Titanic-museet i Belfast, Storbritannien

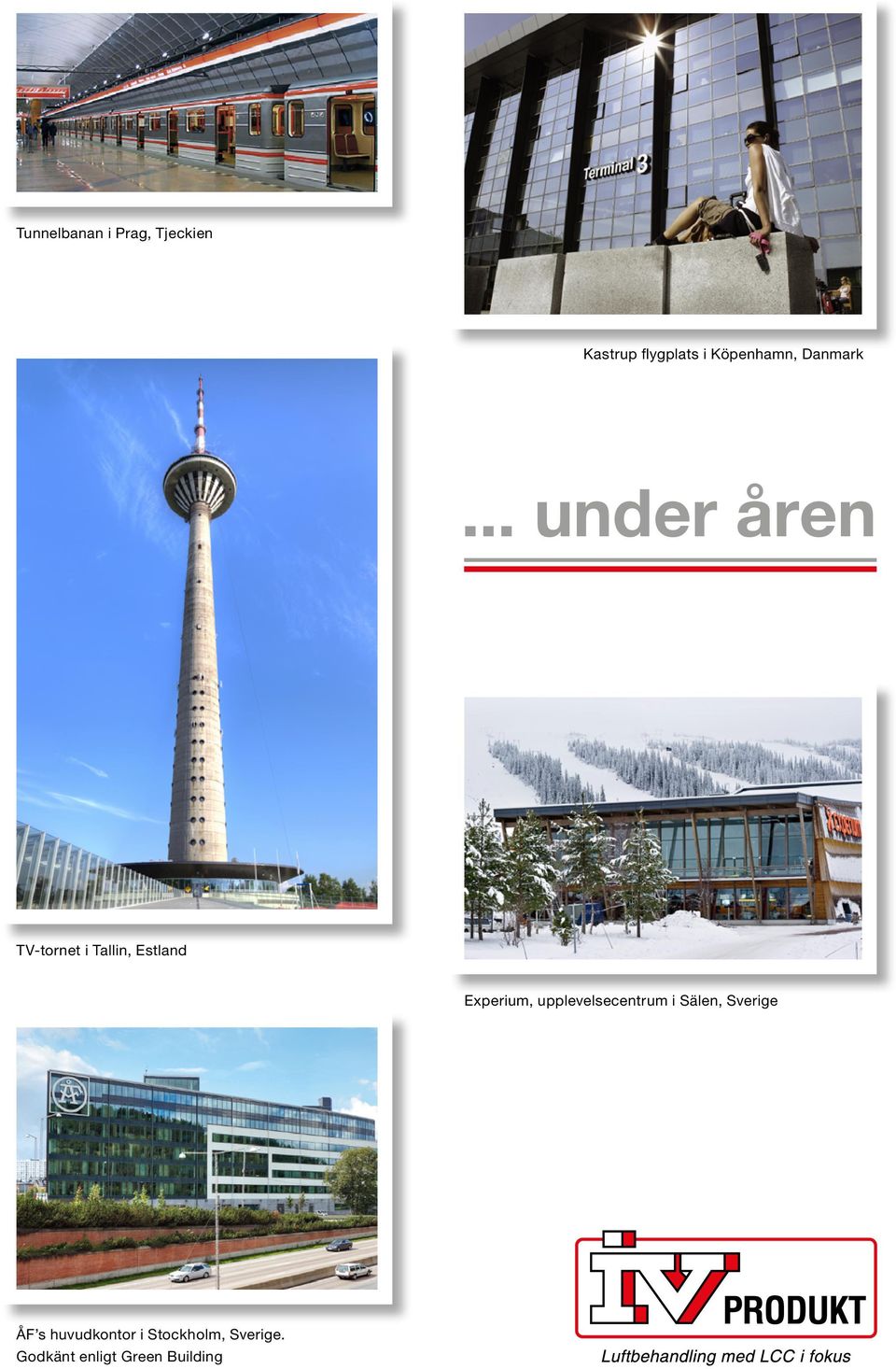

19 Tunnelbanan i Prag, Tjeckien Kastrup flygplats i Köpenhamn, Danmark... under åren TV-tornet i Tallin, Estland Experium, upplevelsecentrum i Sälen, Sverige ÅF s huvudkontor i Stockholm, Sverige. Godkänt enligt Green Building

20 Envistar Top Utföranden Höger- eller vänsterutförande väljs vid projektering. Nedan exempel på högerutförande. Teknik Kanalanslutningar uppåt 6 storlekar Luftflöde 0,1-2,1 m³/s EC-motorer med mycket hög verkningsgrad Tillval kylaggregat med kylåtervinning Styrutrustning Siemens Climatix Energioptimeringsfunktion - ECO Återvinnare rotor Sparar upp till 75% av golvytan Spjäll för återluftsdrift som tillval Storlek 04, 06 och 10 Storlek 04, 06 och 10 med kylaggregat Storlek 12 med kylaggregat Envistar Top 12, 16 och 21 levereras i 3 delar. Varje del har en max längd av 890 mm. Disponibelt externt tryck Pa m³/h Storlek 12, 16 och 21 Storlek 16 och 21 med kylaggregat Uteluft Tilluft Frånluft Avluft Kanaltillbehör Kapacitet och tekniska data ,1 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,5 2,0 Aggregat med spjäll, F7 filter, rotor och vattenbatteri m³/s Kylaggregat med spjäll, F7 filter, rotor och vattenbatteri Storlek Bredd Höjd exkl / inkl kylaggr Mått (mm) Luftbehandlingsaggregat exkl kylaggregat Luftbehandlingsaggregat med integrerat kylaggregat Längd exkl / inkl kylaggr Kanalanslutning Luftflöden (m 3 /s) a Luftflöden (m 3 /s) a Min SFPv 1,5 SFPv 2,0 Max Extern avsäkring Vikt b (kg) Effektvariant Min (SFPv) SFPv 2,0 Max Kyleffekt c (kw) Köldmedium (kg) Extern avsäkring 3 400V+N Ø e 0,1 0,24 0,4 0,4 230V 10A 247 2V 0,12 (1,4) 0,35 0,35 6,6 1,1 f 10A ,15 0,4 0,59 0, V 10A 297 2V 0,15 (1,5) 0,57 0, ,7 f 16A ,2 0,58 0,89 0, V 10A 382 2V 0,20 (1,7) 0,77 0, ,1 f 20A V 0,25 (1,4) 1,14 1,2 19 2, ,25 0,9 1,23 1, V 10A A 646 2V 0,25 (1,4) 1,14 1,2 22 2,4 f 25A d ,3 1,13 1,54 1, V 10A 616 2V 0,41 (1,4) 1,39 1, ,0 g 20A V 0,61 (1,4) 1,81 2, , ,4 1,51 2,05 2, V 16A A V 0,61 (1,4) 1,78 2, ,2 g 25A d a - För aggregat med spjäll, F7-filter tilluft, M5-filter frånluft, rotor, vattenbatteri 60/30 C med tillufttemp +20 C och kanaltryck: 150 Pa (storlek 04-06), 200 Pa (storlek 10-21) b - Inkl. vattenbatteri värme (ej vätskefyllt) c - Vid utetemp +26 C, 50% RH, hygroskopisk rotor, kylåtervinning och frånlufttemp +22 C d - Levereras i 3 delar, delarna har en max längd av 890 mm e - Top 04 med kylaggregat har kanalanslutning mm f - Köldmedium R410a g - Köldmedium R134a Vikt b (kg) För objektspecifik data se produktvalsprogram IV Produkt Designer

21 Envistar Compact Utföranden Placering av anslutningar för uteluft respektive tilluft samt höger- eller vänsterutförande kan väljas vid projektering. Exempel på högerutförande nedan. Teknik Kanalanslutningar uppåt/sida 4 storlekar Luftflöde 0,1-1,6 m³/s ( m 3 /h) EC-motorer med mycket hög verkningsgrad Tillval kylaggregat Styrutrustning Siemens Climatix Energioptimeringsfunktion - ECO Återvinnare rotor Inom- eller utomhusutförande Kompakta mått Tilluft nedtill Med kylaggregat, tilluft nedtill Disponibelt externt tryck Pa 800 m³/h Tilluft upptill Med kylaggregat, tilluft upptill Uteluft Tilluft Frånluft Avluft 300 Kanaltillbehör H 2 O H 2 O 200 0,1 0,2 0,3 0,4 0,5 0,6 0,8 1,0 1,5 2,0 Aggregat med spjäll, F7 filter, rotor och vattenbatteri m³/s Kylggregat med spjäll, F7 filter, rotor och vattenbatteri Kapacitet och tekniska data Storlek Bredd Höjd Mått (mm) Luftbehandlingsaggregat exkl kylaggregat Luftbehandlingsaggregat med integrerat kylaggregat Längd exkl / inkl kylaggr Kanalanslutning Luftflöden (m 3 /s) a Luftflöden (m 3 /s) a Min SFPv 1,5 SFPv 2,0 Max Extern avsäkring Vikt b (kg) Effektvariant Min (SFPv) SFPv 2,0 Max Kyleffekt c (kw) Köldmedium d (kg) Extern avsäkring 3 400V+N / 1 0,20 (1,6) 0,35 0,35 4,7 1,5 10A 337 Ø 315 0,10 0,24 0,39 0,41 230V 10AT ,25 (1,6) 0,35 0,35 5,8 1,5 10A / 1 0,33 (1,6) 0,50 0,56 6,5 2,5 10A ,15 0,40 0,59 0, V 10AT ,43 (1,8) 0,50 0,56 8,0 2,5 10A / 1 0,55 (1,7) 0,72 0, ,0 10A ,20 0,54 0,85 0, V 10AT ,70 (1,9) 0,72 0, ,0 16A ,74 (1,4) 1,41 1, ,0 16A / ,30 1,19 1,57 1, V 10AT ,90 (1,5) 1,41 1, ,0 16A ,08 (1,6) 1,41 1, ,0 20A 751 a - För aggregat med spjäll, F7-filter tilluft, M5-filter frånluft, rotor, vattenbatteri 60/30 C med tillufttemp +20 C och kanaltryck: 150 Pa (storlek 04-06), 200 Pa (storlek 10-16) b - Exkl. vattenbatteri värme (kanalmonteras) För objektspecifik data se produktvalsprogram IV Produkt Designer c - Vid utetemp +26 C, 50 % RH, hygroskopisk rotor och frånlufttemp +22 C d - Köldmedium R134a Vikt b (kg)

22 Envistar Flex Utföranden Teknik Placering av anslutningar för uteluft respektive tilluft samt höger- eller vänsterutförande kan väljas vid projektering enligt exempel nedan. 14 storlekar Luftflöde 0,1 15 m³/s Storlek PM-motorer med EC-styrning Storlek PM-motorer med frekvensomformare, effektivitetsklass motsvarande IE3/IE4 Kylaggregat EcoCooler även med kylåtervinning Uteluft Tilluft Frånluft Styrutrustning Siemens Climatix Energioptimeringsfunktion - ECO Återvinnare rotor, plattvärmeväxlare eller batteriåtervinnare Inom- eller utomhusutförande Återluftsdel som tillval Avluft Komb. 1 Rotor Komb. 2 Rotor och kylaggregat Komb. 3 Kylaggregat med kylåtervinning Komb. 4 Rotor och återluftsdel Komb. 9 Plattvärmeväxlare och återluftsdel Komb. 10 Plattvärmeväxlare, kylagg, återluftsdel Komb. 5 Rotor, kylaggregat och återluftsdel Komb. 6 Kylaggregat med kylåtervinning och återluftsdel Komb. 11 Batteriåtervinningsdel Komb. 12 Batteriåtervinningsdel och kylaggregat Komb. 7 Plattvärmeväxlare Komb. 8 Plattvärmeväxlare och kylaggregat Komb. 13 Batteriåtervinningsdel och återluftsdel Komb. 14 Batteriåtervinningsdel, kylagg, återluftsdel Disponibelt externt tryck utan kylaggregat Pa Disponibelt externt tryck med kylaggregat m³/h m³/h ,5 2, , , Pa ,0 4,0 Aggregat med spjäll, F7 filter, rotor, vattenbatteri och största fläktvariant 6,0 8,0 10,0 m³/s 100 1,0 2,0 3,0 4,0 Kylaggregat med spjäll, F7 filter, rotor, vattenbatteri och största fläktvariant 6,0 8,0 10,0 m³/s

23 Kapacitet och tekniska data Storlek Mått (mm) Bredd a Höjd b Kanalanslutning Styrskåpsplacering På tak av aggr På tak av aggr På tak av aggr På tak av aggr På tilluftsgavel På tilluftsgavel På tilluftsgavel På tilluftsgavel På tilluftsgavel I aggregat vid TF fläkt I aggregat vid TF fläkt I aggregat vid TF fläkt Luftbehandlingsaggregat exkl kylaggregat Luftflöden (m 3 /s) c Vikt e Luftflöden (m 3 /s) c Min SFPv 1,5 SFPv 2,0 Max Extern avsäkring d komb 1 (kg) Effektvariant Min (SFPv) SFPv 2,0 Max Luftbehandlingsaggregat med integrerat kylaggregat Kyleffekt f (kw) Köldmedium g (kg) Extern avsäkring 3 400V+N 0,11 0,30 0,50 0, V 10A 395 0,17 0,58 0,85 0, V 10A 450 1V 0,25 (1,4) 0,79 0,95 17,4 2,9 16A 620 0,29 1,05 1,49 1,70 0,38 1,43 1,85 1,97 0,47 1,74 2,38 2,60 0,54 2,08 2,77 3,00 0,66 2,46 3,37 3,51 0,85 3,47 4,43 5,18 1,06 3,82 4,86 5,85 1,21 4,70 6,75 7,98 1,41 5,06 8,36 10,0 1,69 8,10 10,0 10,0 Ladda ned produktvalsprogrammet IV Produkt Designer för tekniska data till storlekarna Längd (mm) 3 400V 10A/16A 3 400V 10A/16A 3 400V 10A/16A/25A 3 400V 10A/16A/25A 3 400V 16A/25A 3 400V 25A/32A/40A 3 400V 25A/32A/40A 3 400V 40A/63A 3 400V 40A/63A/80A 3 400V 40A/63A/80A Kombination (avser inomhusutförande) Storlek Styrskåp ökar längden med 290 mm på storlek Vikt e komb 2 (kg) 1V 0,38 (1,3) 1,39 1,61 26,6 4,8 20A 820 2V 0,44 (1,3) 1,39 1,61 29,8 4,8 25A 830 1V 0,50 (1,1) 1,71 2,12 29,7 6,0 20A 940 2V 0,50 (1,1) 1,71 2,12 38,2 6,0 25A 950 1V 0,58 (1,3) 2,19 2,48 41,1 7,1 25A V 0,69 (1,3) 2,19 2,48 46,4 7,1 32A V 0,68 (1,1) 2,53 2,91 44,3 8,1 25A V 0,68 (1,1) 2,53 2,91 52,7 8,1 32A V 0,85 (1,2) 3,18 3,64 62,2 6,2 / 4,6 32A V 0,85 (1,2) 3,16 3,64 78,2 6,9 / 6,6 50A V 1,07 (1,2) 4,14 4,61 86,6 6,9 / 6,5 50A V 1,07 (1,2) 4,12 4, ,6 / 6,4 63A V 1,34 (1,1) 4,62 5,75 97,1 8,6 / 7,0 50A V 1,34 (1,1) 4,62 5, ,6 / 7,0 63A V 1,34 (1,1) 4,57 5, ,2 / 7,4 63A V 1,71 (1,1) 6,39 7, ,2 / 8,4 / 5,8 63A V 1,71 (1,1) 6,39 7, ,2 / 8,4 / 5,8 80A V 1,71 (1,1) 6,31 7, ,6 / 9,5 / 7,1 80A V 1,98 (1,1) 7,85 8, ,8 / 9,4 / 7,2 63A V 1,98 (1,1) 7,85 8, ,8 / 9,4 / 7,2 80A V 1,98 (1,1) 7,81 8, ,2 / 10,8 / 8,8 100A V 2,38 (0,9) 10,0 10, ,7 / 9,1 / 7,1 63A V 2,38 (0,9) 10,0 10, ,7 / 9,1 / 7,1 80A V 2,38 (0,9) 9,89 10, ,6 / 9,9 / 8,2 100A 4040 a - Styrskåp ökar bredden med 170 mm på storlek 240 till 600. Över rotorn ökar bredden med 50 mm. b - Benstativ ökar höjden med 200 mm på storlek På storlek är benstativ standard. Styrskåp ökar höjden med 290 mm på storlek c - För aggregat med spjäll, F7-filter tilluft, M5-filter frånluft, rotor, vattenbatteri 60/30 C med tillufttemp +20 C och kanaltryck 200 Pa d - Vid 3 400V+N 50 Hz, avsäkring varierar beroende på val av fläktar/effektvarianter e - Inkl. vattenbatteri värme (ej vätskefyllt) f - Vid utetemp +26 C, 50% RH, hygroskopisk rotor, kylåtervinning och frånlufttemp +22 C f - Köldmedium R407c För objektspecifik data se produktvalsprogram IV Produkt Designer Kanaltillbehör H 2 O H 2 O Styrskåp Djup 170 mm För placering se tabell ovan.
