DVCompact. DVCompact Luftmängd 1-10 m3/s

Transkript

1 DVCompact DVCompact Luftmängd 1-10 m3/s

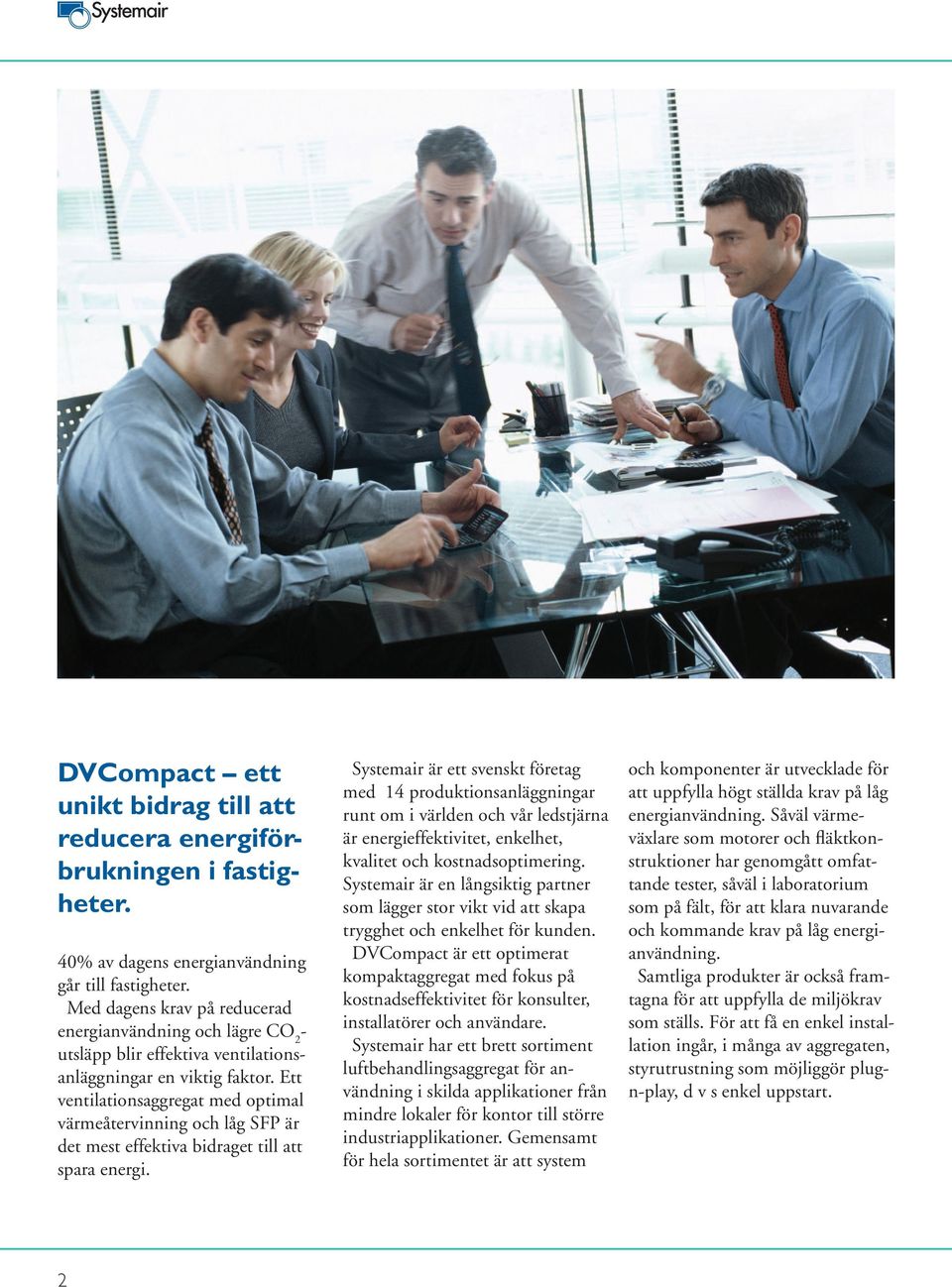

2 DVCompact ett unikt bidrag till att reducera energiförbrukningen i fastigheter. 40% av dagens energianvändning går till fastigheter. Med dagens krav på reducerad energianvändning och lägre CO 2 - utsläpp blir effektiva ventilationsanläggningar en viktig faktor. Ett ventilationsaggregat med optimal värmeåtervinning och låg SFP är det mest effektiva bidraget till att spara energi. Systemair är ett svenskt företag med 14 produktionsanläggningar runt om i världen och vår ledstjärna är energieffektivitet, enkelhet, kvalitet och kostnadsoptimering. Systemair är en långsiktig partner som lägger stor vikt vid att skapa trygghet och enkelhet för kunden. DVCompact är ett optimerat kompaktaggregat med fokus på kostnadseffektivitet för konsulter, installatörer och användare. Systemair har ett brett sortiment luftbehandlingsaggregat för användning i skilda applikationer från mindre lokaler för kontor till större industriapplikationer. Gemensamt för hela sortimentet är att system och komponenter är utvecklade för att uppfylla högt ställda krav på låg energianvändning. Såväl värmeväxlare som motorer och fläktkonstruktioner har genomgått omfattande tester, såväl i laboratorium som på fält, för att klara nuvarande och kommande krav på låg energianvändning. Samtliga produkter är också framtagna för att uppfylla de miljökrav som ställs. För att få en enkel installation ingår, i många av aggregaten, styrutrustning som möjliggör plugn-play, d v s enkel uppstart. 2

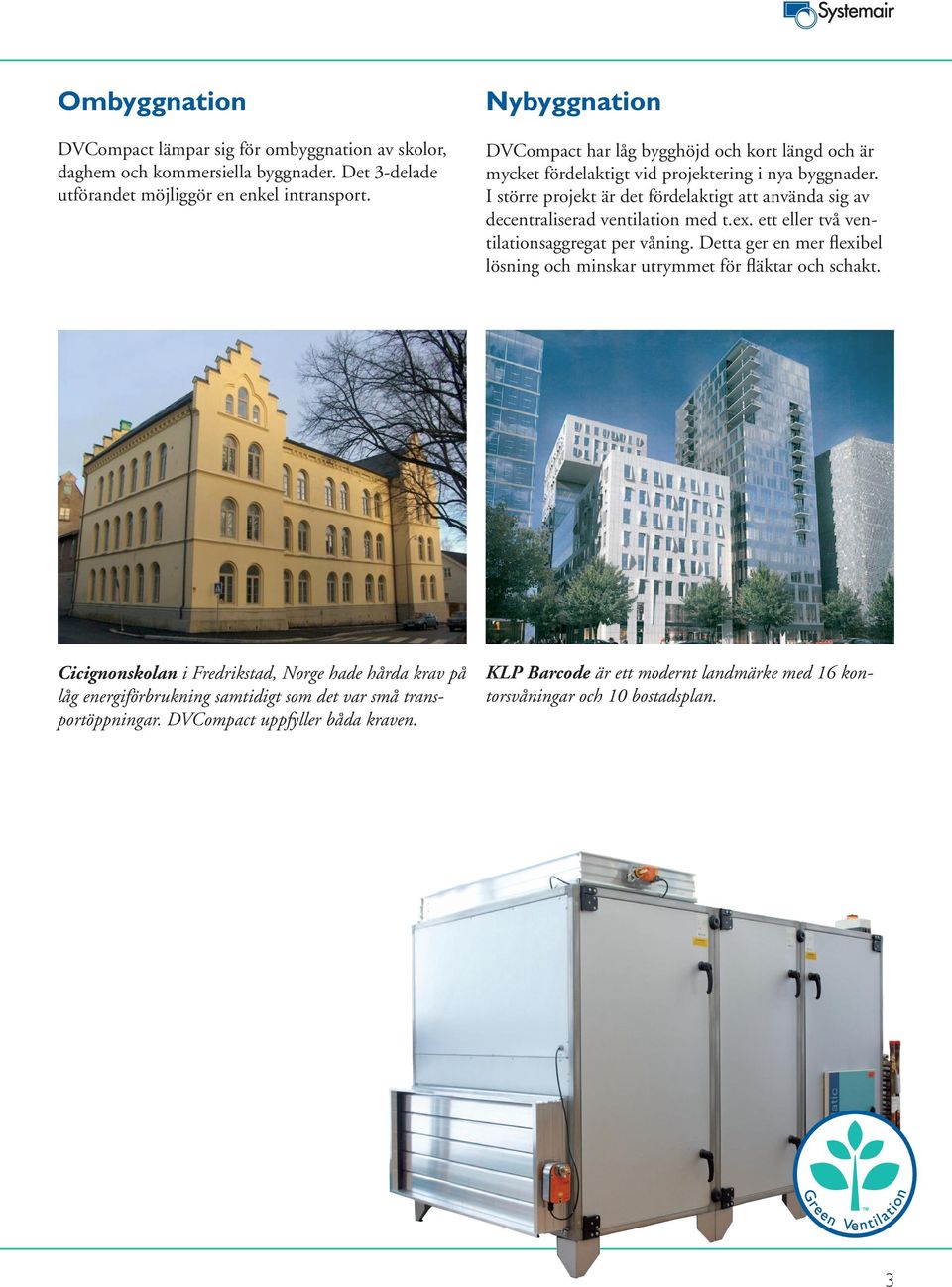

3 Ombyggnation DVCompact lämpar sig för ombyggnation av skolor, daghem och kommersiella byggnader. Det 3-delade utförandet möjliggör en enkel intransport. Nybyggnation DVCompact har låg bygghöjd och kort längd och är mycket fördelaktigt vid projektering i nya byggnader. I större projekt är det fördelaktigt att använda sig av decentraliserad ventilation med t.ex. ett eller två ventilationsaggregat per våning. Detta ger en mer flexibel lösning och minskar utrymmet för fläktar och schakt. Cicignonskolan i Fredrikstad, Norge hade hårda krav på låg energiförbrukning samtidigt som det var små transportöppningar. DVCompact uppfyller båda kraven. KLP Barcode är ett modernt landmärke med 16 kontorsvåningar och 10 bostadsplan. 3

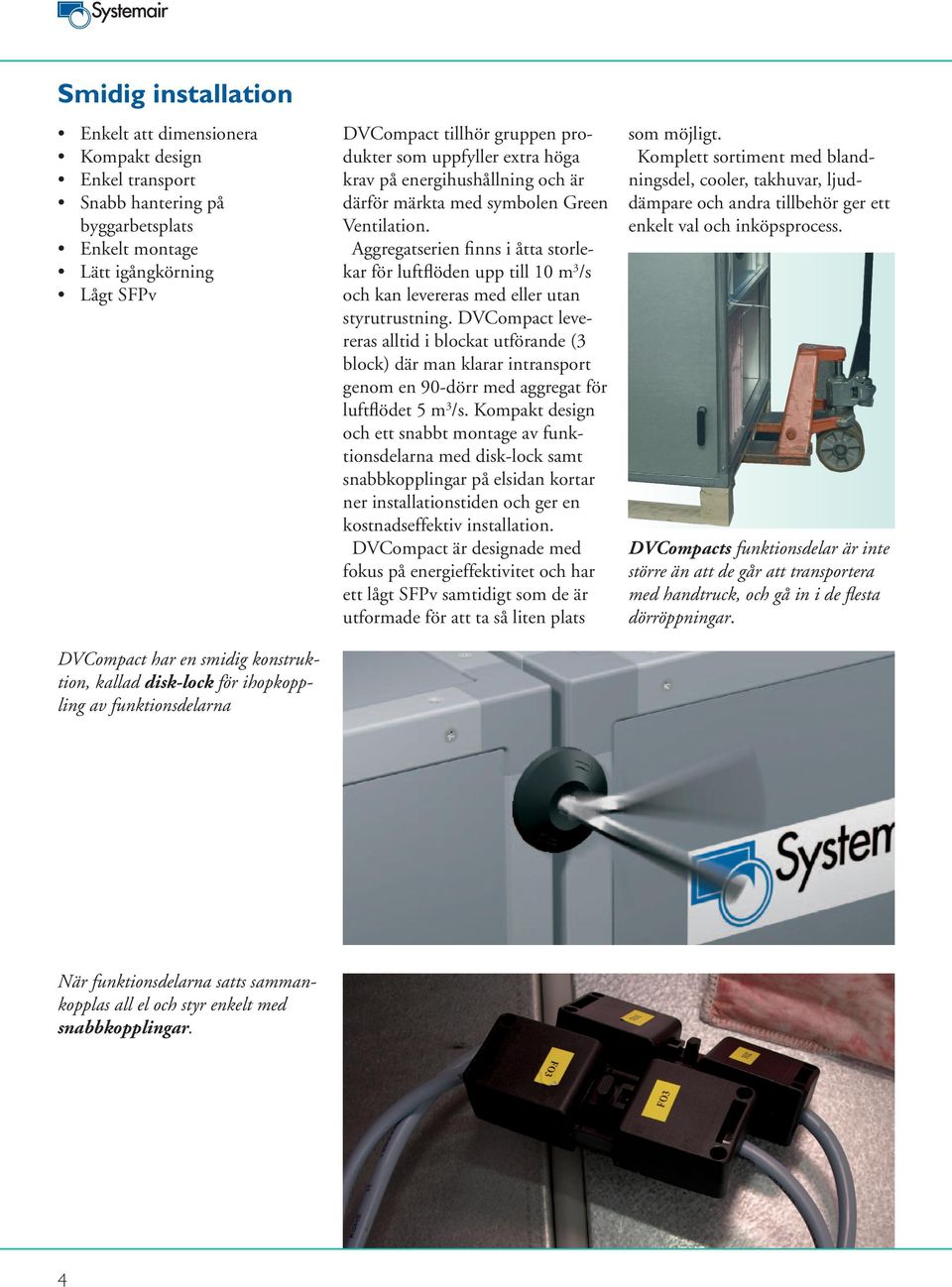

4 Smidig installation Enkelt att dimensionera Kompakt design Enkel transport Snabb hantering på byggarbetsplats Enkelt montage Lätt igångkörning Lågt SFPv DVCompact har en smidig konstruktion, kallad disk-lock för ihopkoppling av funktionsdelarna DVCompact tillhör gruppen produkter som uppfyller extra höga krav på energihushållning och är därför märkta med symbolen Green Ventilation. Aggregatserien finns i åtta storlekar för luftflöden upp till 10 m 3 /s och kan levereras med eller utan styrutrustning. DVCompact levereras alltid i blockat utförande (3 block) där man klarar intransport genom en 90-dörr med aggregat för luftflödet 5 m 3 /s. Kompakt design och ett snabbt montage av funktionsdelarna med disk-lock samt snabbkopplingar på elsidan kortar ner installationstiden och ger en kostnadseffektiv installation. DVCompact är designade med fokus på energieffektivitet och har ett lågt SFPv samtidigt som de är utformade för att ta så liten plats som möjligt. Komplett sortiment med blandningsdel, cooler, takhuvar, ljuddämpare och andra tillbehör ger ett enkelt val och inköpsprocess. DVCompacts funktionsdelar är inte större än att de går att transportera med handtruck, och gå in i de flesta dörröppningar. När funktionsdelarna satts sammankopplas all el och styr enkelt med snabbkopplingar. 4

5 Styr och regler Generellt DVCompact levereras med integrerad automatik och styrs med regulatorn Corrigo E28 som har många funktioner och är speciellt framtagen för ventilationsreglering. Som standard medlevereras också en kontrollpanel där alla inställningar görs. Regulatorn är förkonfigurerad och aggregatet är testkört i fabrik. Detta medför en problemfri och snabb igångkörning av aggregatet. Standard Leveransbeskrivning DVCompact levereras komplett med alla nödvändiga reglerfunktioner för en så energieffektiv och ekonomisk drift som möjligt. Exempel på reglerfunktioner: Steglös varvtalsreglering av rotor Direktdrivna frekvensstyrda kammarfläktar Alla nödvändiga temperaturgivare förmonterade Styr och regler för värmebatterier, kylbatterier och DX-kyla Cirkulationspumpstyrning Snabbkopplingar mellan aggregatdelarna. Anpassade alternativ Aggregatet levereras förkonfigurerat från fabrik men möjligheterna för egna val och funktioner är ändå stora. Dessa inställningar kan göras direkt i kontrollpanelen eller med hjälp av E-Tool ett Windowsbaserat datorprogram. Man kan med enkelhet koppla upp aggregatet till en dator så att man får alla värden och inställningar direkt på skärmen. Du kan ställa in dina egna alternativ och sedan överföra dessa från datorn till regulatorn eller vice versa. Inställningsmöjligheter: CO 2 -styrning Nattkyla Brandfunktion Extern start/stopp Konfigurering in-/utgångar Extra temperaturgivare Alarminställningar Detta är ett urval av möjliga användardefinerade konfigureringar. Se även för beskrivning av flera funktioner. Kommunikationsmöjligheter DVCompact E-28 levereras i standardutförande med RS-485 serialport till modbus eller EXOline. Som tillval finns kommunikationsport mot LON och nätverksport mot TCP/IP. Vid andra typer av centralaggregat kan man använda sig av OPC. Det finns då drivrutiner som passar olika aggregat. En nyhet är att det nu är möjligt att integrera en webbserver i regulatorn för direkt tillgång över internet. Dokumentation DVCompact tillsammans med styr och regler levereras komplett med all dokumentation tillgänglig. Flödesschema och funktionsbeskrivning på Kopplingschema Drift och skötsel Bruksanvisning för styr och regler Konfigurationsfiler för E-tool 5

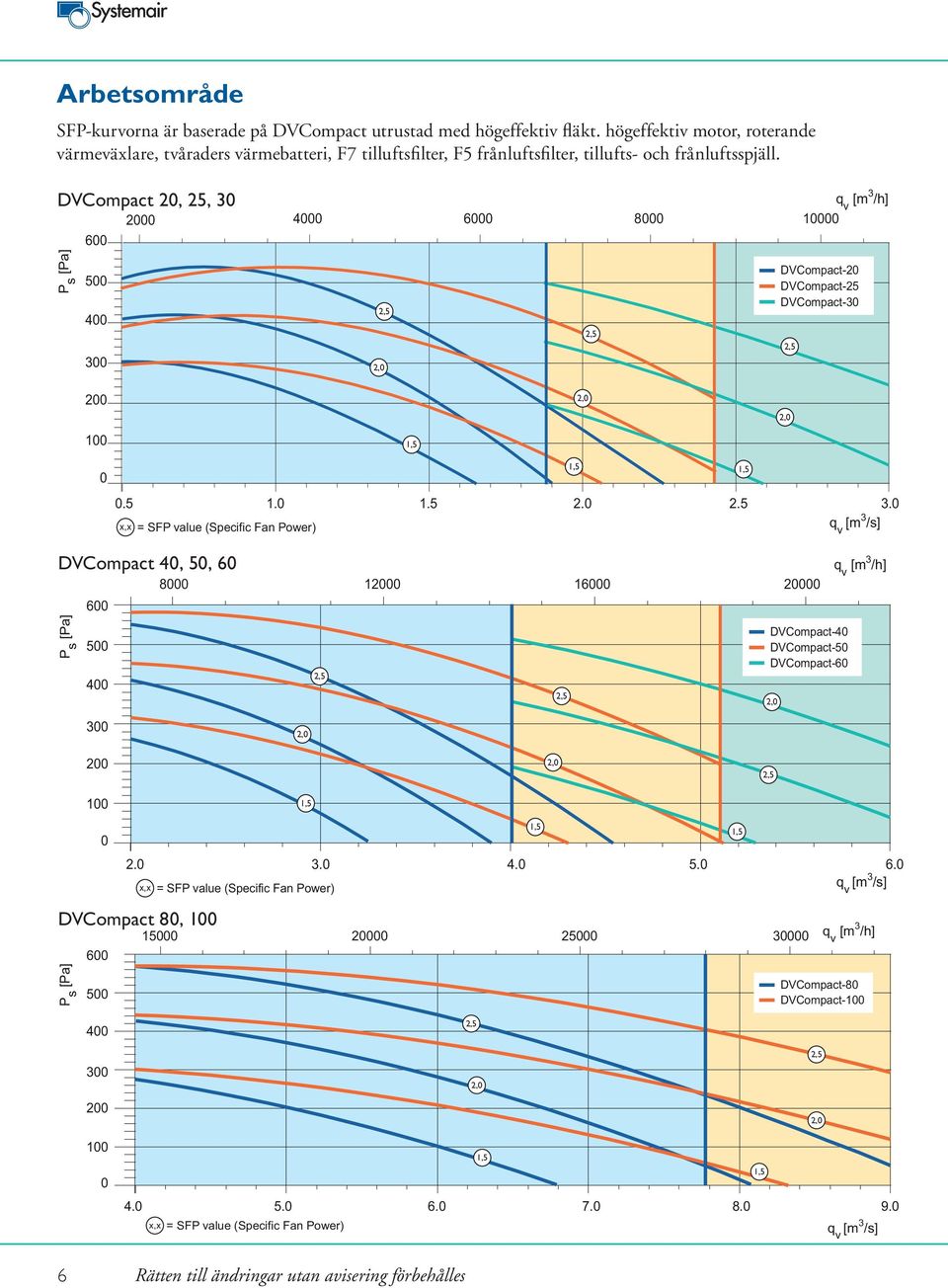

6 Arbetsområde SFP-kurvorna är baserade på DVCompact utrustad med högeffektiv fläkt. högeffektiv motor, roterande värmeväxlare, tvåraders värmebatteri, F7 tilluftsfilter, F5 frånluftsfilter, tillufts- och frånluftsspjäll. DVCompact 20, 25, 30 P s [Pa] q v [m 3 /h] DVCompact-20 DVCompact-25 DVCompact q v [m 3 x,x = SFP value (Specific Fan Power) /s] DVCompact 40, 50, 60 P s [Pa] DVCompact-40 DVCompact-50 DVCompact-60 q v [m 3 /h] q v [m 3 x,x = SFP value (Specific Fan Power) /s] DVCompact 80, 100 P s [Pa] q v [m 3 /h] DVCompact-80 DVCompact x,x = SFP value (Specific Fan Power) q v [m 3 /s] 6 Rätten till ändringar utan avisering förbehålles

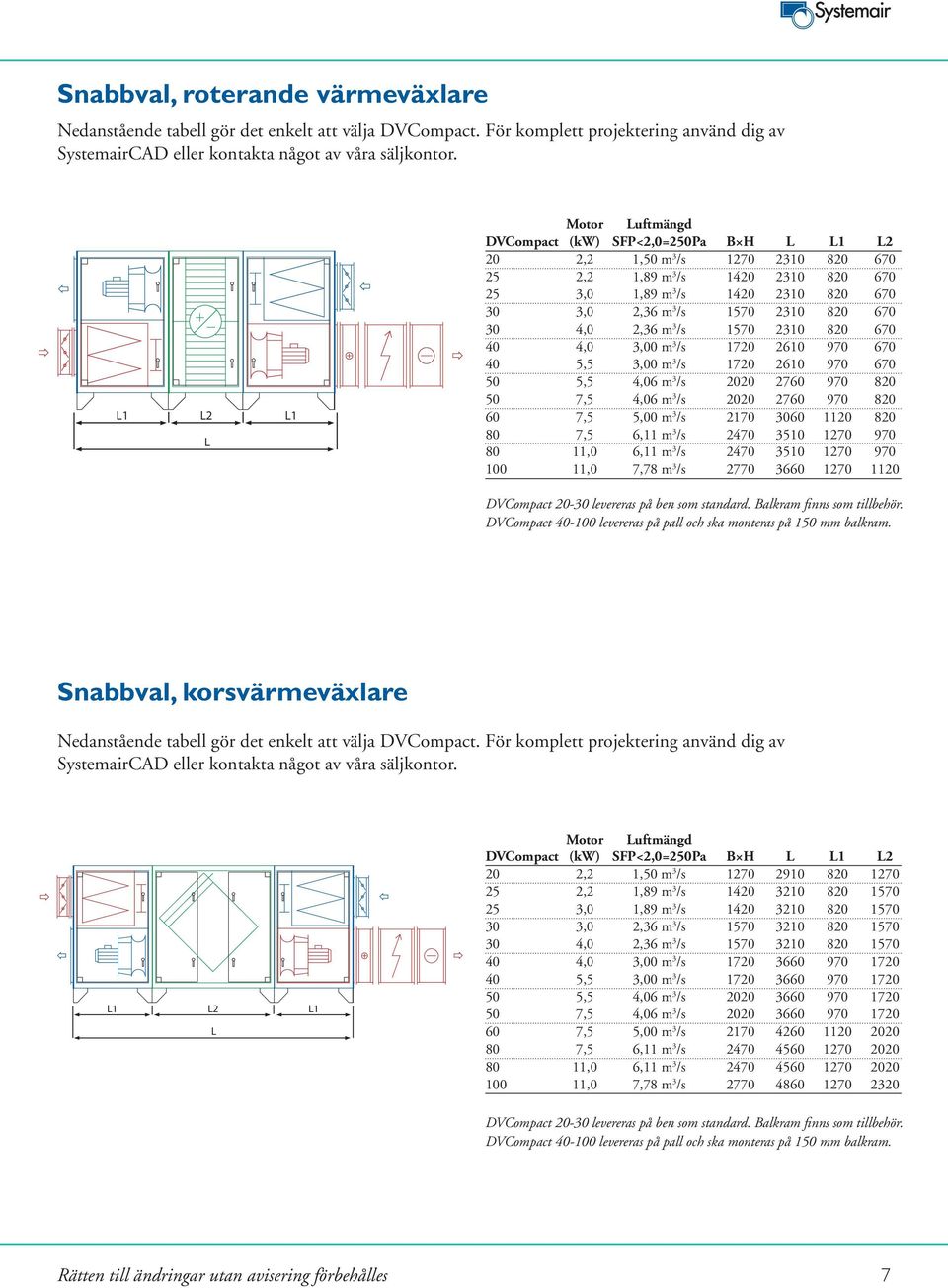

7 Snabbval, roterande värmeväxlare Nedanstående tabell gör det enkelt att välja DVCompact. För komplett projektering använd dig av SystemairCAD eller kontakta något av våra säljkontor. L1 L2 L1 L Motor Luftmängd DVCompact (kw) SFP<=250Pa B H L L1 L2 20 2,2 0 m 3 /s ,2 1,89 m 3 /s ,0 1,89 m 3 /s ,0 2,36 m 3 /s ,0 2,36 m 3 /s ,0 3,00 m 3 /s ,5 3,00 m 3 /s ,5 4,06 m 3 /s ,5 4,06 m 3 /s ,5 5,00 m 3 /s ,5 6,11 m 3 /s ,0 6,11 m 3 /s ,0 7,78 m 3 /s DVCompact levereras på ben som standard. Balkram finns som tillbehör. DVCompact levereras på pall och ska monteras på 150 mm balkram. Snabbval, korsvärmeväxlare Nedanstående tabell gör det enkelt att välja DVCompact. För komplett projektering använd dig av SystemairCAD eller kontakta något av våra säljkontor. L1 L2 L1 L Motor Luftmängd DVCompact (kw) SFP<=250Pa B H L L1 L2 20 2,2 0 m 3 /s ,2 1,89 m 3 /s ,0 1,89 m 3 /s ,0 2,36 m 3 /s ,0 2,36 m 3 /s ,0 3,00 m 3 /s ,5 3,00 m 3 /s ,5 4,06 m 3 /s ,5 4,06 m 3 /s ,5 5,00 m 3 /s ,5 6,11 m 3 /s ,0 6,11 m 3 /s ,0 7,78 m 3 /s DVCompact levereras på ben som standard. Balkram finns som tillbehör. DVCompact levereras på pall och ska monteras på 150 mm balkram. Rätten till ändringar utan avisering förbehålles 7

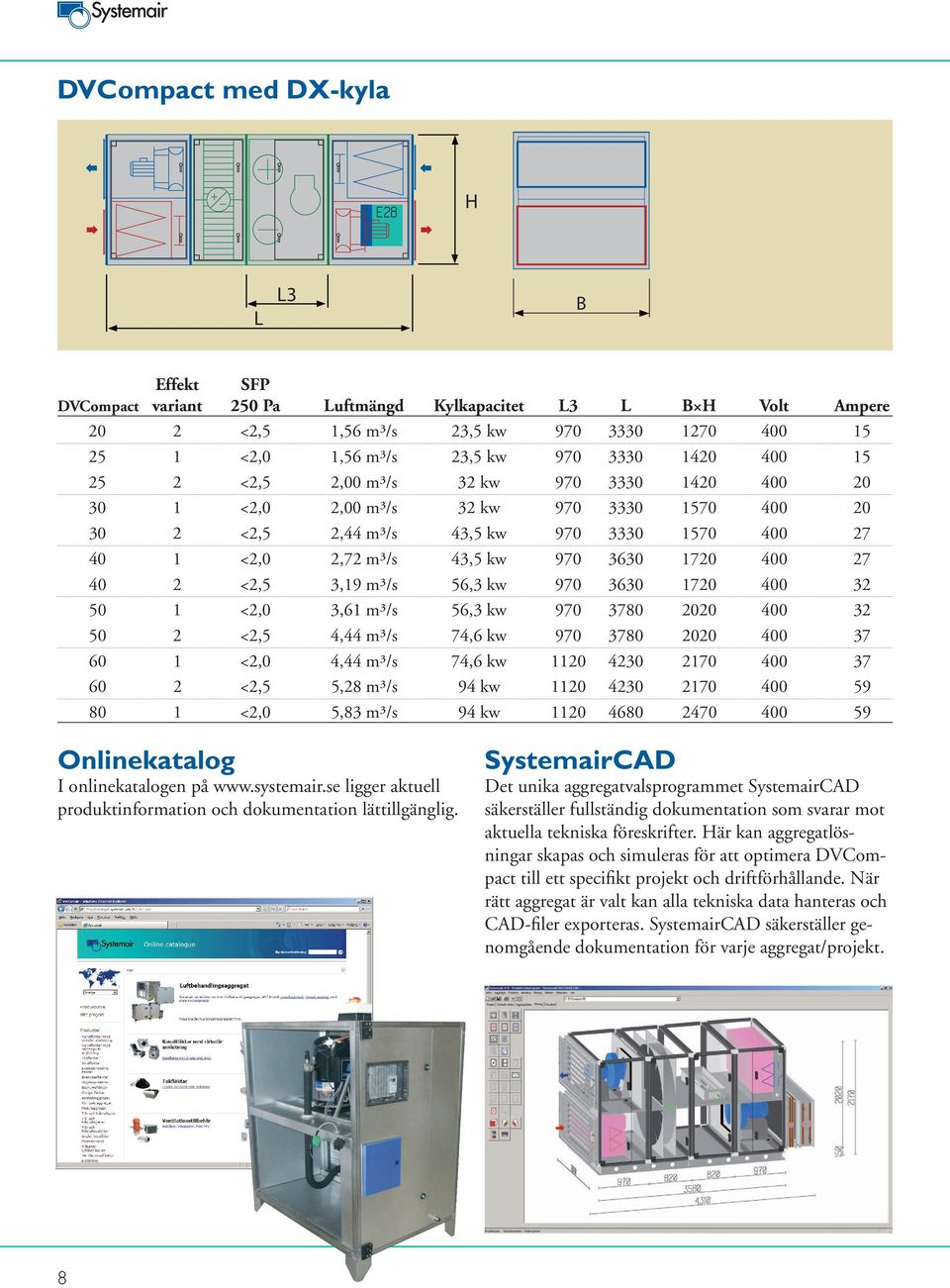

8 DVCompact med DX-kyla H L L3 B Effekt SFP DVCompact variant 250 Pa Luftmängd Kylkapacitet L3 L B H Volt Ampere 20 2 < 6 m³/s 23,5 kw < 6 m³/s 23,5 kw < 0 m³/s 32 kw < 0 m³/s 32 kw < 2,44 m³/s 43,5 kw < 2,72 m³/s 43,5 kw < 3,19 m³/s 56,3 kw < 3,61 m³/s 56,3 kw < 4,44 m³/s 74,6 kw < 4,44 m³/s 74,6 kw < 5,28 m³/s 94 kw < 5,83 m³/s 94 kw Onlinekatalog I onlinekatalogen på ligger aktuell produktinformation och dokumentation lättillgänglig. SystemairCAD Det unika aggregatvalsprogrammet SystemairCAD säkerställer fullständig dokumentation som svarar mot aktuella tekniska föreskrifter. Här kan aggregatlösningar skapas och simuleras för att optimera DVCompact till ett specifikt projekt och driftförhållande. När rätt aggregat är valt kan alla tekniska data hanteras och CAD-filer exporteras. SystemairCAD säkerställer genomgående dokumentation för varje aggregat/projekt. 8

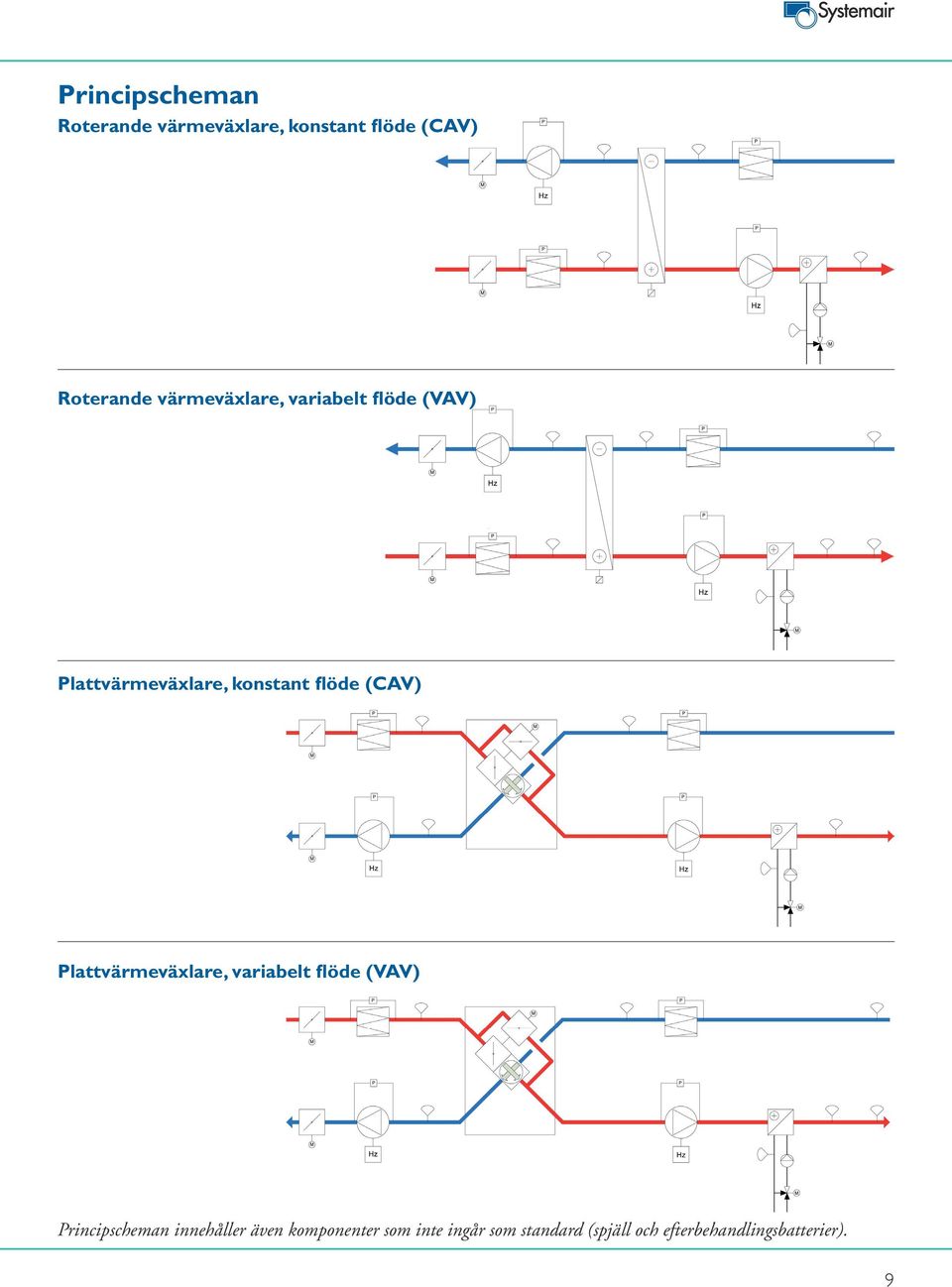

9 Principscheman Roterande värmeväxlare, konstant flöde (CAV) Roterande värmeväxlare, variabelt flöde (VAV) Plattvärmeväxlare, konstant flöde (CAV) Plattvärmeväxlare, variabelt flöde (VAV) Principscheman innehåller även komponenter som inte ingår som standard (spjäll och efterbehandlingsbatterier). 9

10 Tillbehör DVCompact kan levereras med eller utan integrerad styr och följande sortiment av tillbehör och tillval beställs separat och medlevereras löst. Ljuddämpare Tillverkade i varmförzinkad plåt, bafflar av mineralull med ytskikt av Cleantec. Kan placeras nära aggregat tack vare de höga dämpningsvärdena i de låga frekvensbanden. Enkelt montage med PG-gejd. Batterier Värmeväxlare med aluminiumlameller och koppartuber för värme eller kyla. Enkelt montage med PG-gejd. Balkram Balkram höjd 150 mm finns som tillbehör till DVCompact. Ett mycket stabilt och vridstyvt ramverk för hela aggregatet. Levereras som byggsats. Spjäll De olika spjälltyperna till DVCompact är uteluftsspjäll/avluftsspjäll samt blandningsoch injusteringsspjäll. Dessa uppfyller täthetsklass 3 och har gejdmontage. Kombihuv tak/vägg Kombinerad intags- och avluftshuv i varmförzinkad plåt, konstruerad för lågt tryckfall och bra driftsekonomi. Luftintag underifrån för effektiv vattenavskiljning. Inspektions- och rengörbar via enkelt demonterbar lucka. Inspektionsfönster & belysning DVCompact går att beställa med inspektionsfönster och belysning i fläkt- och filtersektion. Blandningsdel Separat sektion för blandning av olika luftflöden. Innehåller ett spjäll i täthetsklass 3. 10

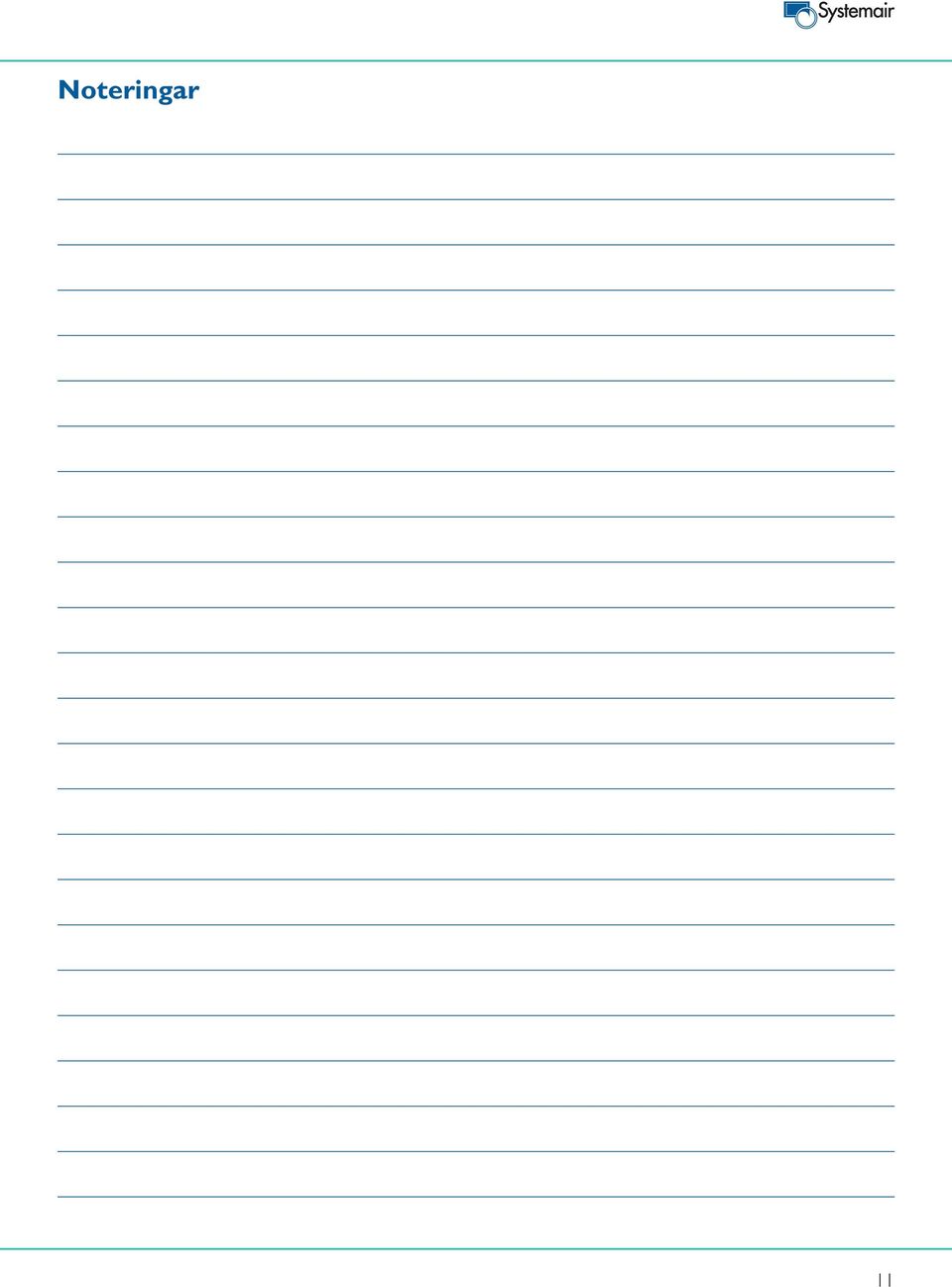

11 Noteringar 11
