1 LUFTBEHANDLING eco TOP & eco SIDE eco TOP & eco SIDE» KOMPAKT LUFTBEHANDLINGSAGGREGAT MED KAPACITET < 0,8 m 3 /s

2 Energieffektivitet den viktigaste delen av våra lösningar I all vår forskning, utveckling och testning ligger fokus helt på att ge våra kunder så bra och effektiva lösningar som möjligt för deras ventilations- och inomhusklimat I allt från nya och innovativa koncept, smarta materialval och tillverkningsprocesser till avancerad styrning, minimerade driftskostnader och enkelt underhåll strävar FläktGroup alltid efter att vara det bästa valet för din långsiktiga ekonomi och vår gemensamma miljö. 2

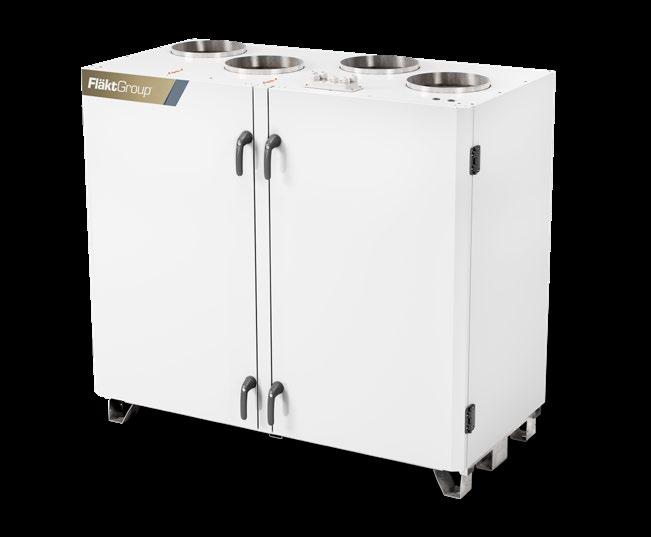

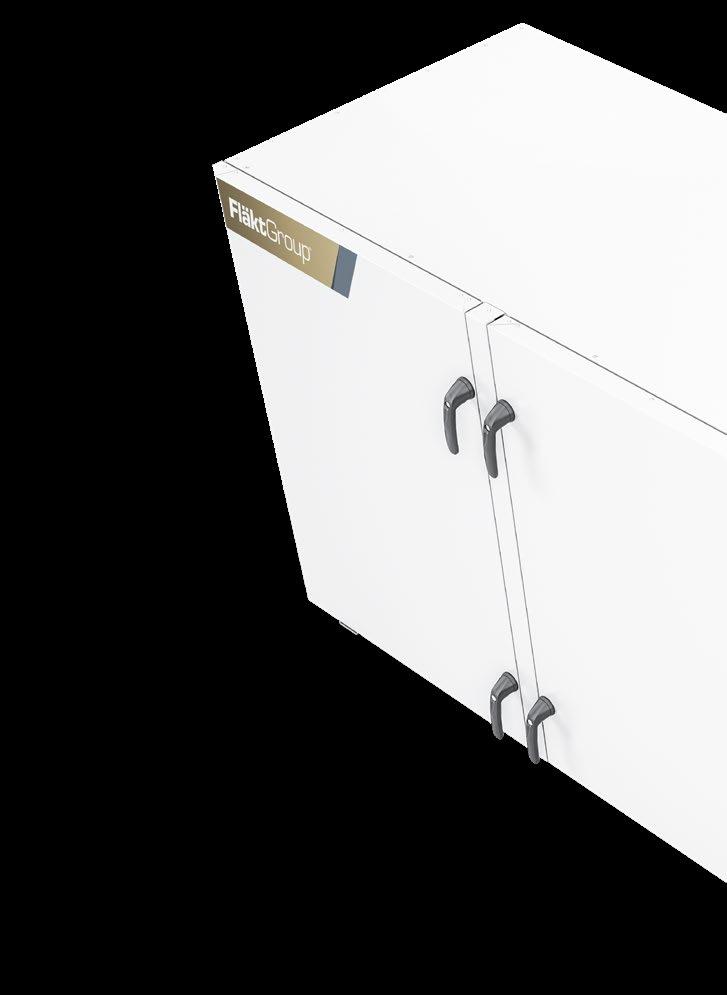

3 eco TOP & eco SIDE SMIDIG OCH FLEXIBEL DESIGN MED LÅGA DRIFTSKOSTNADER I moderna byggnader tillförs frisk luft med behaglig temperatur med hjälp av energisnåla luftbehandlingsaggregat (AHU) från FläktGroup. Med en hundraårig erfarenhet av att leverera innovativa, energieffektiva lösningar och energiåtervinning i toppklass, kan FläktGroup hjälpa dig att hålla energikostnaderna för värme och kyla på ett minimum. Med eco Top och eco Side är det lätt att hitta ett optimalt aggregat för luftflöden upp till 0,8 m 3 /s välj bara mellan toppoch sidoanslutna kanaler och mellan tre storlekar. Som en del av vårt sortiment av kompakta luftbehandlingsaggregat har eco Top och eco Side utformats för att passa installationer i byggnader för mindre verksamheter såsom restauranger, kontor och skolor. Med sådana installationer i tankarna har våra tekniker utvecklat produkten utifrån tre huvudkriterier: 1 Att göra aggregatet flexibelt för installationer och uppgraderingar i offentliga lokaler och trånga utrymmen 2 Att göra driftsättningen så enkel som möjligt för installatörerna 3 Att sänka fastighetens löpande driftskostnader genom optimal energieffektivitet VIKTIGA EGENSKAPER eco Top och eco Side är perfekta i lokaler för mindre verksamheter som kontor, gym, skolor och restauranger, där flexibilitet, energieffektivitet, låg ljudnivå och diskret design är avgörande. Topp- eller sidoanslutna kanaler, rör och kablar Tre storlekar för luftflöden upp till 0,8 m 3 /s Uppfyller kraven enligt VDI 6022 Roterande värmeväxlare med upp till 85 % energiåtervinning Toppmodern energiutnyttjande som uppfyller Ekodesigndirektivet 3

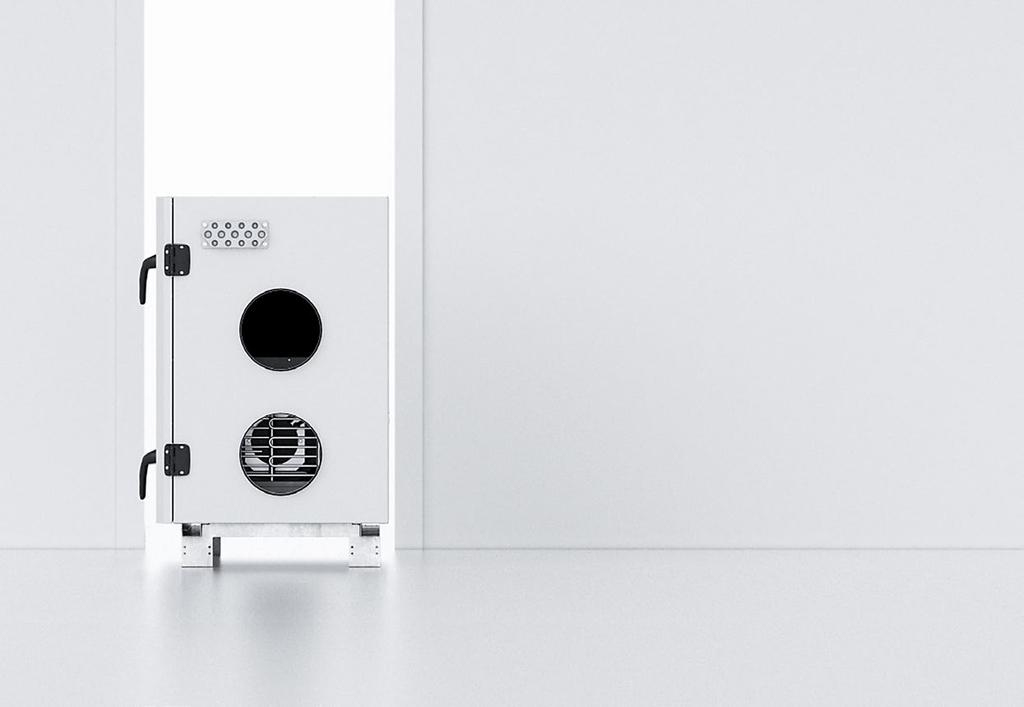

4 Enkelhet i alla moment från produktval till driftsättning ENKEL TRANSPORT ENKEL POSITIONERING ENKEL INSTALLATION ENKEL KONFIGURERING Passerar en öppning på 900 mm Passar för hantering med truck Kompakt Låg ljudnivå Snygg design Motsvarar VDI 6022 Färdigkonfigurerade reglage Inbyggda ljuddämpare och batterier Färdigmonterade givare Displayenhet med pekskärm ISYteq Touch 3.5 Driftsättningsguide Utformad för enkel hantering och transport kan passera igenom en standardöppning på 900 mm LÅGA LJUDNIVÅER < 35 db(a) 3 m från aggregatet 4

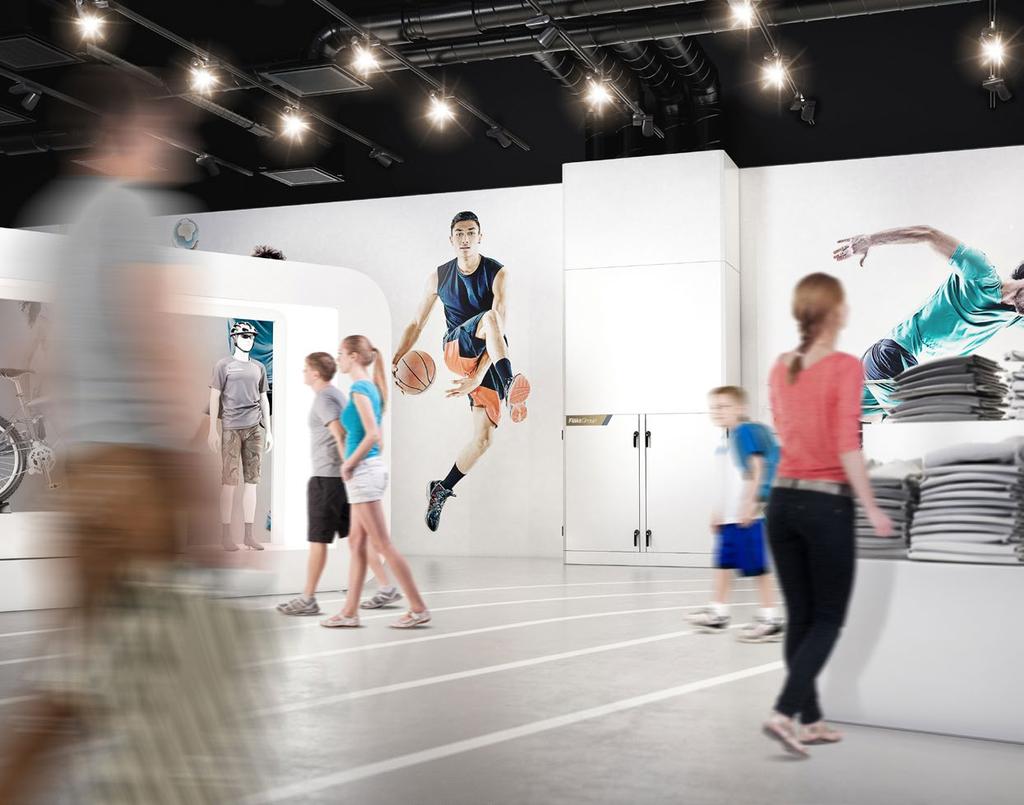

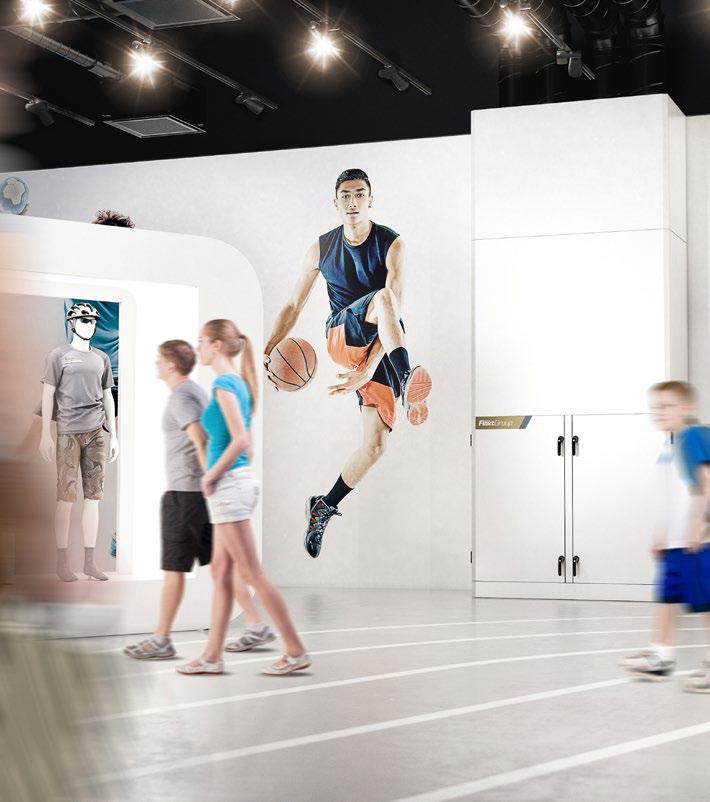

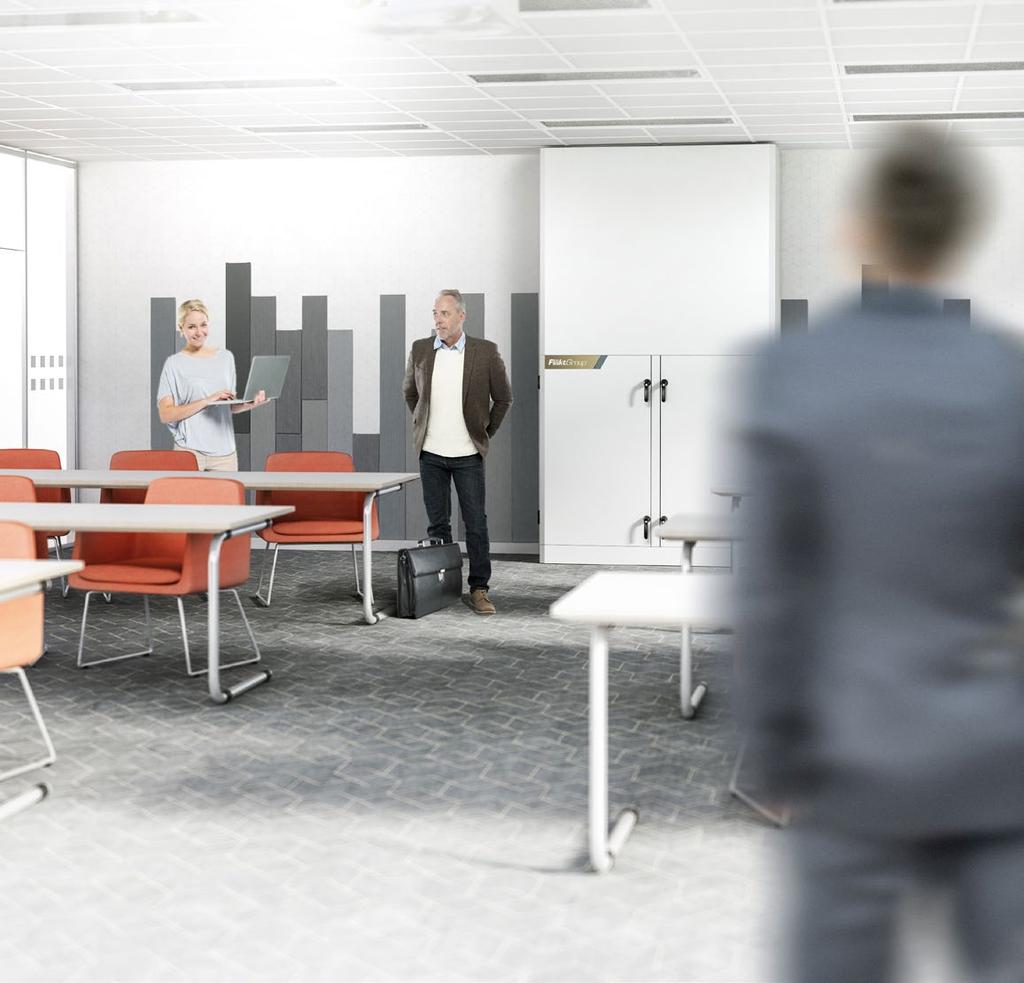

5 En mer flexibel installation med eco TOP eller eco SIDE i byggnader utan särskilt fläktrum FLEXIBEL PLACERING Topp- eller sidoanslutningar gör att aggregatet tar liten plats, så att golvytan kan utnyttjas på bästa sätt. Tack vare den vitlackerade utsidan och tillbehörspanelerna kan aggregatet placeras på många olika sätt, både i nya installationer och vid renovering i efterhand. Dessutom motsvarar både eco Top och eco Side hygienstandarden VDI 6022*. ENERGIKAPACITET I TOPPKLASS För oss på FläktGroup ligger det i vårt DNA att optimera energieffektiviteten i våra produkter. Utformningen av eco Top och eco Side bygger på att de ska ha de mest moderna och effektiva fläktarna och rotorerna för värmeåtervinning på marknaden. EXTRA LÅGA LJUDNIVÅER Tack vare de unika och utmärkta ljudegenskaperna hos eco Top och eco Side kan aggregaten installeras i helt och delvis offentliga miljöer där luftbehandlingsaggregat annars normalt inte passar. FläktGroup ger maximal flexibilitet. * Certifiering enligt VDI 6022 är under behandling. 5

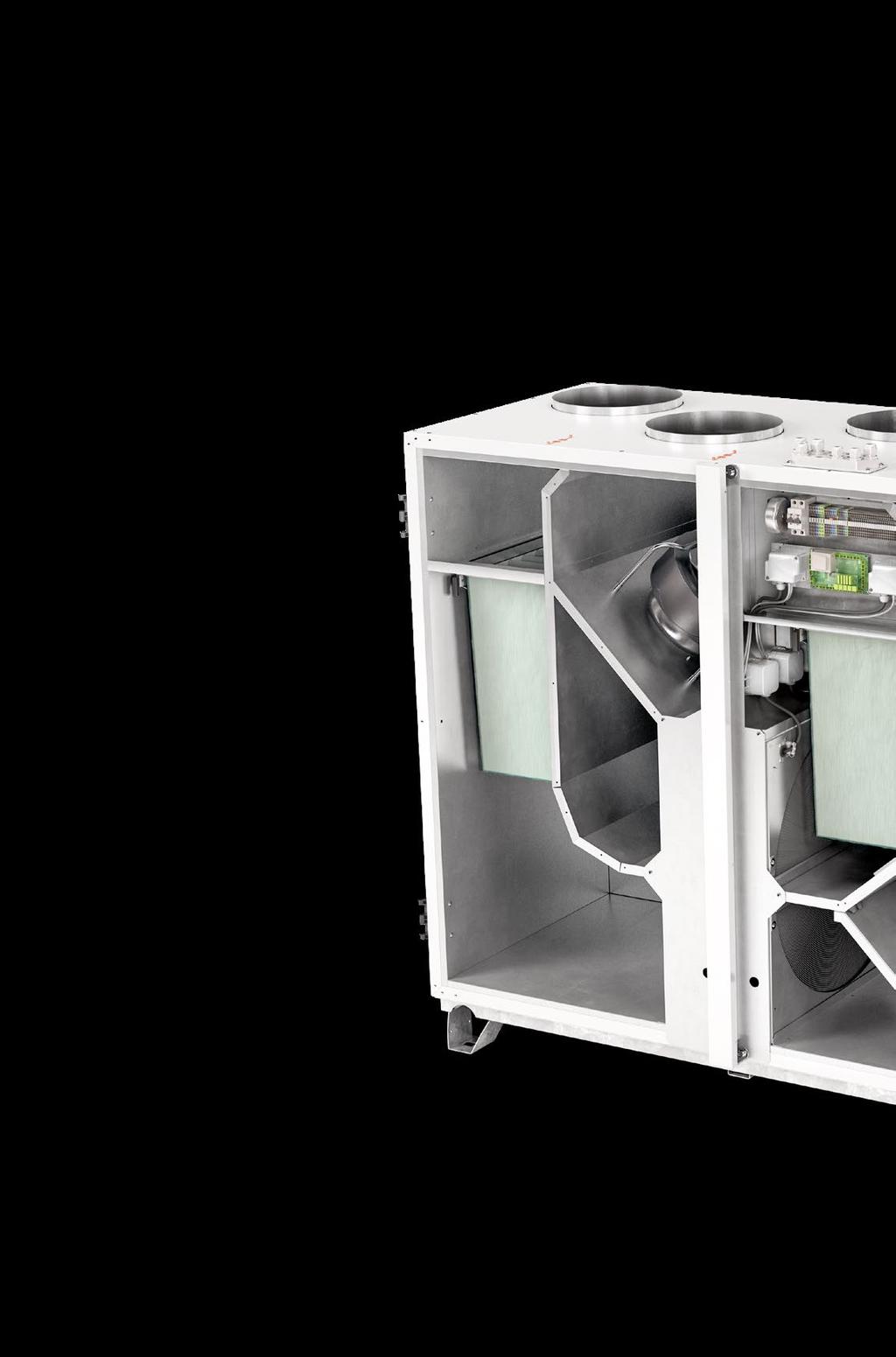

6 DETALJER SOM GER EN PRODUKT I TOPPKLASS Flexibilitet är avgörande. Välj eco Top för toppanslutningar eller eco Side med alla anslutningar på sidan. Båda kan levereras med vattenbatteri, elvärme eller helt utan. ENKEL INSTALLATION OCH DRIFTSÄTTNING Enkel åtkomst till anslutningar och konfigurering av alla parametrar med ISYteq Touch 3.5 genom den särskilt utvecklade driftsättningsguiden gör att eco Top och eco Side är enkla att installera. Du sparar både tid och pengar. Anslutning till Modbus eller en integrerad webbserver. 50 mm hölje med isolering av mineralull minimerar ljudnivån. För att sänka nivåerna ytterligare finns inbyggda ljuddämpare som tillval till utförandet med toppanslutning. FläktGroups roterande värmeväxlare Regoterm med 270 mm bredd ger bästa möjliga förhållande mellan värmeåtervinning och tryckfall. Tillval finns för 80 % eller 85 % värmeåtervinning. 6

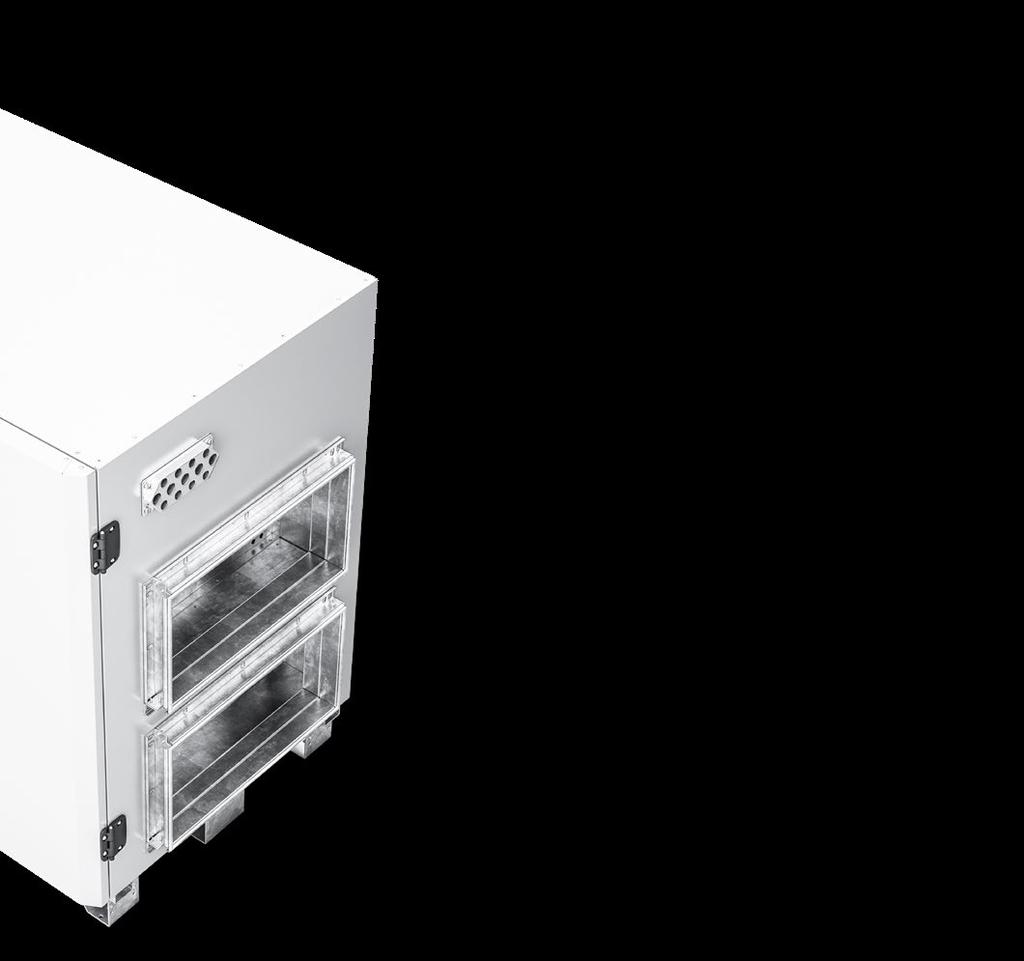

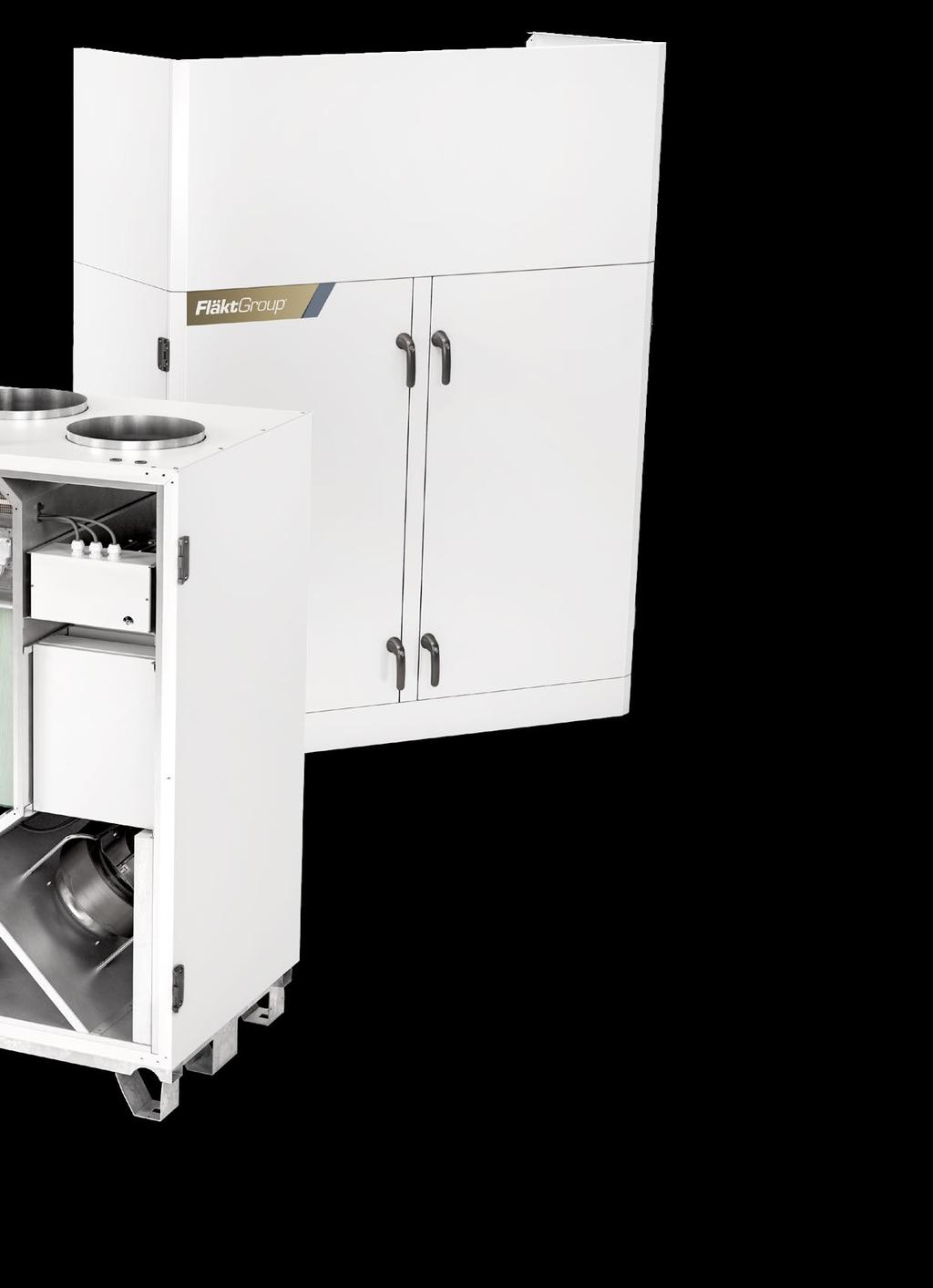

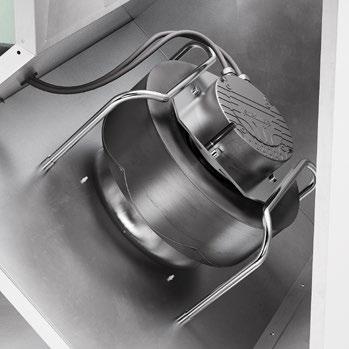

7 Installation av alla kanaler, rör och kablar utförs enkelt på ovansidan eller sidan, vilket ger enkel åtkomst och minimal påverkan på omgivningen. Tack vare de kompakta måtten går eco Top och eco Side in i en standardöppning på 900 mm. Tillvalspaneler upptill och nedtill för att dölja de toppmonterade kanalerna finns till eco Top. Den externa designen med vitlackerad yta passar utmärkt för installation i offentliga utrymmen. För att säkerställa bästa möjliga energieffektivitet är eco Top och eco Side utrustade med kammarfläktar med EC-motorer och påsfilter, vilket ger lågt tryckfall. Regleringen är förkonfigurerad vid leverans. Alternativ för CO 2, flöde eller tryckreglering. Alla servicepunkter är lättåtkomliga tack vare de två breda dörrarna. 7

8 Ett kompakt sortiment för mellan 0,1 och 0,8 m 3 /s Flöde för eco Top Storlek eco Top 03 eco Top 04 eco Top 06 Max. flöde SFPv<2 vid 150 Pa 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 m 3 /sek m 3 /tim eco Top eco Top eco Top Ø250 Ø x300 Flöde för eco Side Storlek eco Side 03 eco Side 04 eco Side 06 Max. flöde SFPv<2 vid 150 Pa 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 m 3 /sek m 3 /tim eco Side (1560) eco Side (1660) eco Side (1822) Ø250 Ø x

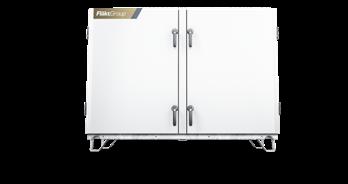

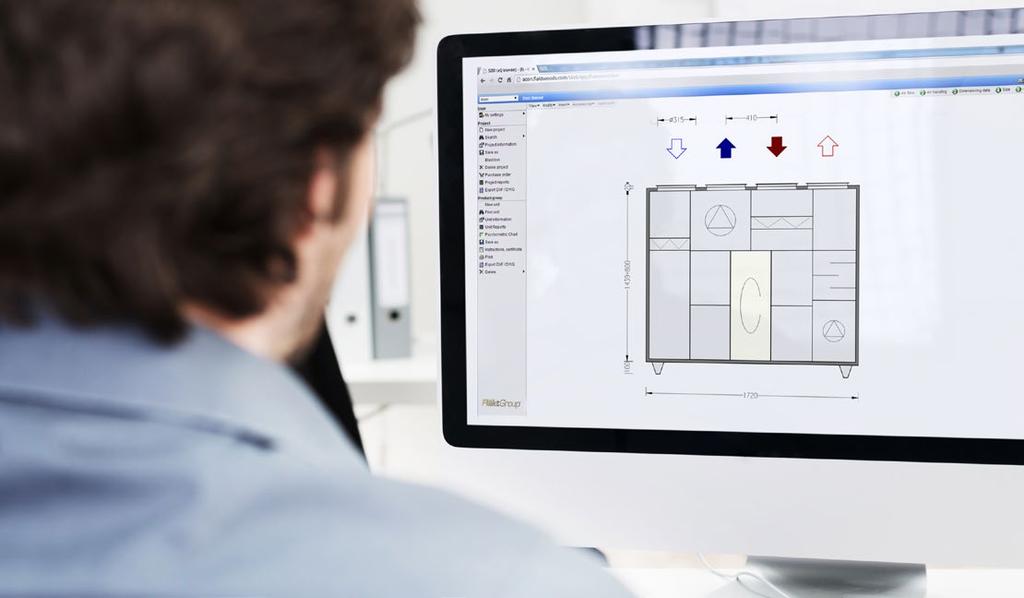

9 Utöver aggregaten eco Top och Side erbjuder vi även de kompakta luftbehandlingsaggregaten eq Top och eq Prime, från vår eq-serie. Tillsammans täcker de flöden på 0,1 1,3 m 3 /s och passar till en rad olika ändamål. > Se för en översikt över hela vårt utbud av luftbehandlingsaggregat. Flöde för eco Side/X Storlek eco Side/X 03 eco Side/X 04 eco Side/X 06 Max. flöde SFPv<2 vid 150 Pa 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2 1,3 m 3 /sek m 3 /tim eco Side/X (1560) eco Side/X (1660) eco Side/X (1822) Ø250 Ø x Välj rätt modell snabbt och enkelt med Acon ACON är ett kraftfullt och smidigt produktvalsverktyg för luftbehandlingsaggregat. Det är det bästa och mest avancerade i sitt slag. Det hjälper dig att snabbt välja produkter utifrån dina specifika behov och ger all tänkbar teknisk information. Där hittar du produktmått och uppgifter om prestanda, ljudnivåer och verkningsgrad, livscykelkostnad, produktdokumentation, inklusive anpassade specifikationstexter och export av dxf- och dwg-filer.» flaktgroup.se 9

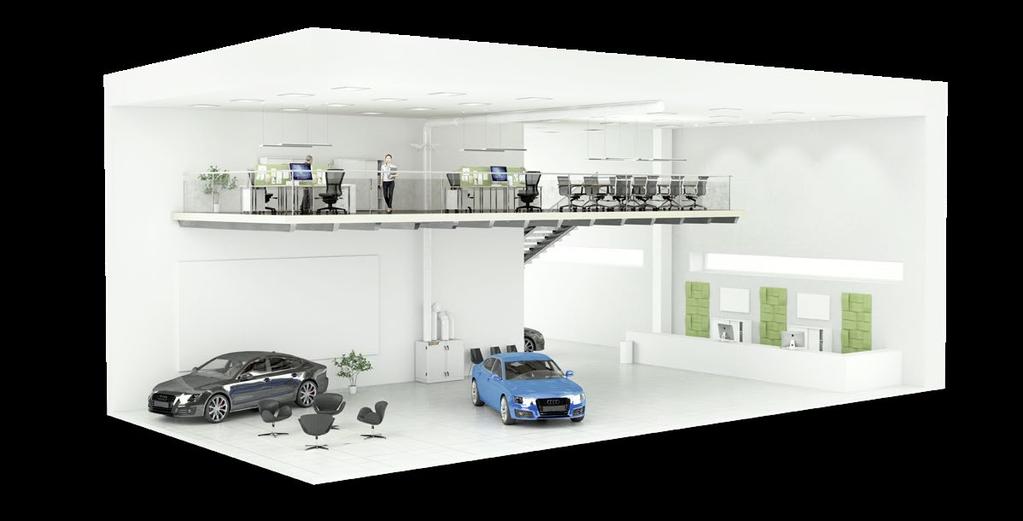

10 Behövs det alltid ett fläktrum? Decentraliserad ventilation gör att du enkelt kan utforma och anpassa din fastighet efter olika behov. Men för att välja rätt lösning för varje ändamål är det viktigt att noggrant tänka igenom byggnadens egenskaper och hur den ska användas. Hur används den i dagsläget? Hur kommer den att användas om 5 år? Med eco Top och eco Side får du fantastisk flexibilitet och möjlighet att förverkliga idéer. Förutom att spara pengar kan du även öka byggnadens potentiella lönsamhet. Frigör mer kommersiell yta! De kompakta eco TOP och eco SIDE hjälper dig att utnyttja fastigheten bättre Genom att eliminera ett separat fläktrum, även om det är så litet som 12 m 2, och omvandla utrymmet till uthyrningsbar yta kan du snabbt öka lönsamheten betydligt. Hyresintäkt per m 2 /månad 200:- Total intäkt över 10 års tid :- 10

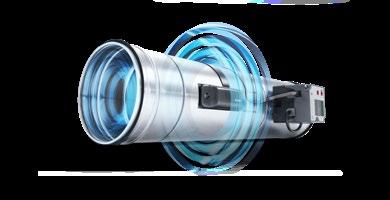

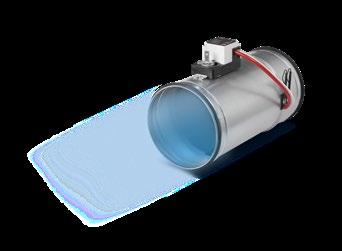

11 Vi är en komplett partner Med ett produktutbud med unik bredd är FläktGroup specialister på att ge optimerade kompletta lösningar för just dina behov. Oavsett om du inreder ett kontor, en restaurang, ett flerbostadshus eller ett kryssningsfartyg finns FläktGroups specialister redo att hjälpa dig med ditt projekt. Nedan finns exempel på de produkter som kompletterar aggregaten eco Top och eco Side. EMSS flödesvariator Activent tilluftssystem Wega II aktiv kylbaffel Optimix aktiv luftspridare Optivent Ultra VAV-spjäll Cleanvent-belagda luftventiler Fördelar med eco TOP & eco SIDE SLUTKUNDER/FASTIGHETSÄGARE Flexibilitet: Enkel anslutning, liten påverkan på omgivningen och flexibel installation maximerar avkastningen på investeringen Kompakthet: Perfekt för nya installationer och uppgraderingar i efterhand Design: Vitlackerad yta för placering i offentliga utrymmen. Paneler för att dölja toppmonterade kanaler kan väljas till Låg ljudnivå: Väl isolerat aggregat och bästa möjliga komponenter ger mycket låga ljudnivåer Låga driftskostnader: Energieffektiva komponenter minskar driftskostnader, och ett komplett styrsystem ger optimerad energikapacitet och komfort KONSULTER Hög värmeåtervinning och lågt SFPv-värde gör att gällande riktlinjer lätt kan följas Flexibel placering Anpassade prestandavärden beräknas enkelt i ACON Uppfyller direktivet för Eco Design Hygiennivå motsvarar VDI 6022 INSTALLATÖRER Enkel installation med topp- eller sidoanslutningar och breda dörrar Passerar lätt genom en standardöppning på 900 mm Styrsystemet är förkonfigurerad vid leverans Driftsättning via ISYteq Touch 3.5 med pekskärm, och driftsättningsguide för enkel justering av driftsparametrar 11
