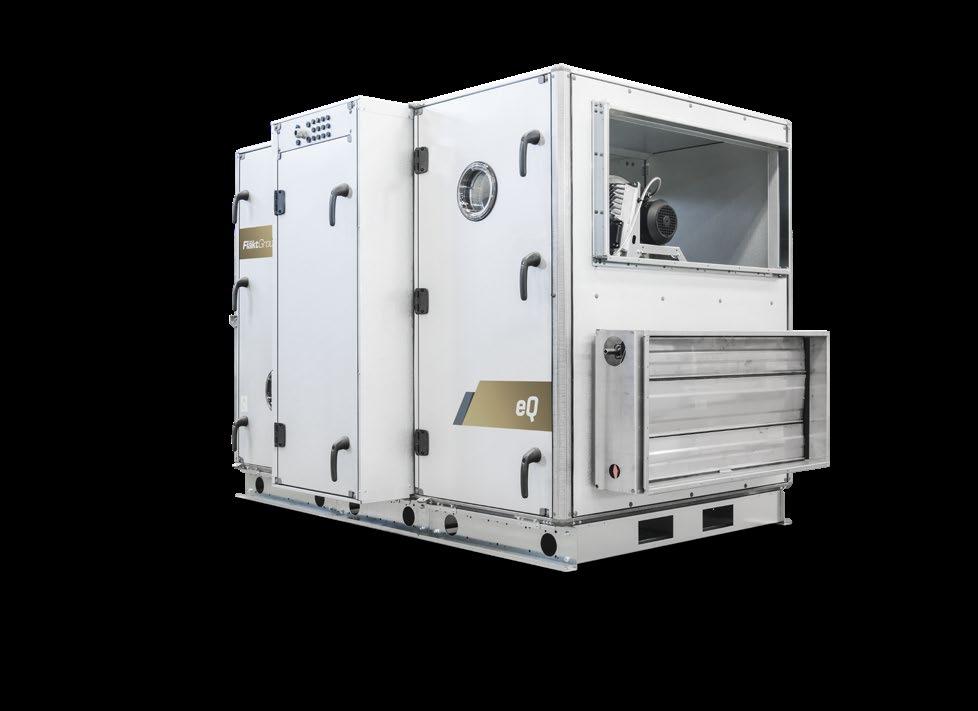

1 LUFTBEHANDLING eq PRIME eq PRIME» ENERGIEFFEKTIVITET OCH FLEXIBILITET DIREKT UR LÅDAN

2 Energieffektivitet grunden i våra lösningar Vi utför allt vårt forsknings- och utvecklingsarbete och alla labbtester med målinriktat fokus på att kunna leverera de bästa och mest energieffektiva ventilations- och inomhusklimatlösningarna till våra kunder över hela världen. Från nya och innovativa koncept, smarta materialval och tillverkningsprocesser till avancerad styr och låga installations- och driftskostnader kan du alltid lita på att FläktGroup levererar den bästa möjliga lösningen för din ekonomi och vår gemensaa miljö. 2

3 AHU N o Range eq FläktGroup luftbehandlingsaggregat eq Prime uppfyller de högsta kraven energieffektiviteten och höljets styrka har testats och verifierats genomgående av Eurovent. Teknologi och kompetens för ett bättre klimat både inomhus och utomhus När världen strävar efter att bromsa den globala uppvärmningen läggs ett allt starkare fokus på energiförbrukning. Myndigheter inför allt strängare krav för byggnader, samtidigt som projektbudgetar pressas allt hårdare. För att möta dessa utmaningar har FläktGroup mycket att erbjuda. Genom vår gedigna erfarenhet, breda produktutbud, globala närvaro och långa erfarenhet har vi unika möjligheter att erbjuda energieffektiva produkter och lösningar för alla ändamål och industrier. Våra kompakta och standardiserade luftbehandlingsaggregat i serien eq Prime är ett perfekt exempel på detta. Vi kombinerar högpresterande komponenter till kompletta lösningar och använder smart styrning för att spara maximal energi. Samtidigt upprätthålls den goda inomhuskomfort som krävs och förväntas i moderna byggnader och som du kan lita på att FläktGroup levererar! 3

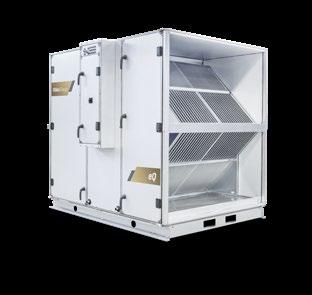

4 Produkter för komfort, flexibilitet, energieffektivitet och snabbhet eq Prime är det självklara valet för att nå bästa möjliga inomhusklimat med minimala kostnader, både från början och på lång sikt. Det är utformat för att maximera energieffektiviteten, både genom noggrant utvalda energisnåla komponenter och optimerad övergripande effektivitet, som ett system. Det finns dessutom en mängd tillval som ytterligare ökar effektiviteten genom toppmodern teknik. Men eq Prime är också resurseffektiv när det gäller tidsåtgång. Standardiserade modeller ger enklare dimensionering och därmed snabbare leverans, vissa modeller kan levereras direkt från lager. eq Prime i inbyggt flexibelt utförande passar utmärkt till en rad vanliga ändamål, och på grund av förmontering går planering, installation och driftsättning mycket snabbt och enkelt. FLEXIBILITET SOM STANDARD Fördefinierade modeller med breda användningsmöjligheter. Tillval som t.ex. ReCooler HP och Recuterm motströms värmeväxlare. VERKNINGSGRAD OCH LIVSCYKELKOSTNAD eq Prime är utformad för bästa energieffektivitet och lång livslängd. Enkel installation och smidigt underhåll bidrar till låga totalkostnader. INBYGGD STYR Optimerad prestanda och hög verkningsgrad med fabriksinstallerad styr. Användarvänligt gränssnitt och möjlighet att ansluta till BMS-system. ENKEL INSTALLATION Utformad för enkel installation och driftsättning. Levereras användningsklar, med minimalt behov av montering och kabeldragning på plats. eq PRIME eq Prime är en standardiserad serie luftbehandlingsaggregat i ett kompakt hölje, med komponenter som 270 Premium-rotor, ReCooler HP, Recuterm motström och PM-motorer. Grundenheten med fläktar, filter och värmeåtervinning kan kompletteras med värmeaggregat, kylaggregat och ljuddämpare i höljet eller i kanaler. Inbyggt styrsystem finns som tillval. SNABBFAKTA Kompakt design med 8 storlekar Plug & Play-installation Regoterm/RegAsorp roterande värmeväxlare Recuterm plattvärmeväxlare av motströmstyp Inbyggd styr Även tillgänglig med T2/TB2 LUFTFLÖDE 0,1 6 m³/s ( m 3 /h) 4

5 EXEMPEL PÅ ANVÄNDNINGSOMRÅDEN: Kontorslokaler Bostadshus Skolbyggnader Butikslokaler Industrilokaler... och många fler eq PRIME passar överallt Med utgångspunkt i vår mångåriga erfarenhet av skräddarsydda lösningar har vi utformat luftbehandlingsaggregatet eq Prime som en sorts schweizisk armékniv. Den täcker behoven i de allra flesta vanliga användningsområden, från förskolor till butikslokaler. Med eq Prime får kontor en behagligare miljö och bättre produktivitet, och risken för sjukfrånvaro till följd av luftdrag minskar. På förskolor kan aggregatet genom sin flexibilitet anpassas både till när barnen leker intensivt och när de ska sova middag. Vid användning i industrier med storskaliga byggnader skapas förutsättningar för hög produktivitet för både människor och maskiner. Och inom handeln kan det behagliga klimatet som är avgörande för framgång upprätthållas även under rusningstid, så att kunder håller sig pigga och vill fortsätta handla. 5

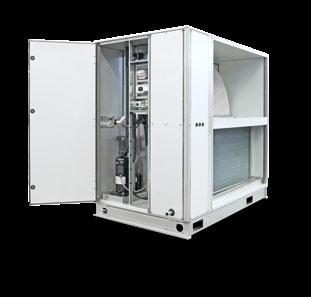

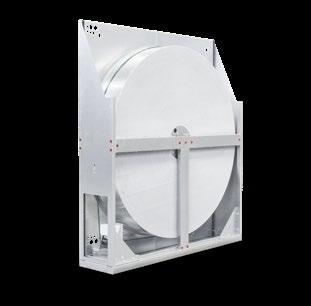

6 Använd mindre få mer tillbaka! eq PRIME är fylld med smart teknik och högpresterande komponenter som maximerar din energibesparing Vi har lång erfarenhet av skräddarsydda ventilationslösningar avsedda för en lång rad användningsområden med olika förutsättningar. Med nya innovationer, löpande utvecklingsarbete samt testanläggningar och laboratorier i världsklass har vi skapat eq Prime en standardiserad men ändå flexibel lösning som ger bästa möjliga energibesparingar. Vi har lagt till ett antal noggrant valda alternativ med fokus på balanserad samverkan med grundenheten och mellan de olika komponenterna. Tillsaans bildar de ett luftbehandlingsaggregat som möter behoven i ditt specifika projekt, och ger optimal funktion och energieffektivitet tillsaans med låg livscykelkostnad. Alternativ för energiåtervinning Inbyggd värme/kyla RECUTERM för motström Recuterm motström är en serie plattvärmeväxlare med hög temperaturverkningsgrad, ~85 %. Recuterm motström är det perfekta valet för centrala luftbehandlingsaggregat i bostadshus där risk för luktspridning finns. Recuterm AFP (Advanced Frost Protection) är ett avancerat behovsstyrt frostskydd som ger hög driftsäkerhet och högsta möjliga energieffektivitet i kallt klimat. Värmeöverföring med verkningsgrad upp till 85 % Recuterm avancerat frostskydd Kan monteras isär för att få plats i smala öppningar REGOTERM /REGASORP Roterande värmeväxlare från Fläkt Woods ger högpresterande värme- och kylåtervinning med låga tryckfall. Våra roterande värmeväxlare finns i varianter med olika verkningsgrad, vilket ger verklig optimering med hänsyn till klimatzon och behov av tillufttemperatur. Upp till 90 % temperaturverkningsgrad Regoterm 270 Premium för optimerat förhållande mellan värmeåtervinning och tryckfall RegAsorp sorptionsrotor för upp till 90 % fuktöverföring och effektiv kylåtervinning ReCOOLER HP ReCooler HP är en kombination av reversibel värmepump och roterande värmeväxlare i ett och saa aggregat vilket ger avsevärda fördelar både för design och funktion. eq med ReCooler HP är ett komplett luftbehandlingsaggregat med plug & play-anslutning för ventilation, värme och kyla, där allt är inbyggt och fabrikstestat. Hög prestanda och utmärkt komfort med låga driftskostnader Värmepumpsläge Snabb och enkel installation Denna produkt innehåller fluorerad växthusgas, R410A, med GWP-faktor Mängd köldmedium: 3,8 11,8 kg, motsvarande 7,9 24,6 ton CO2-ekvivalent per krets. 6

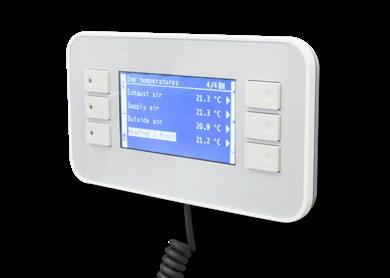

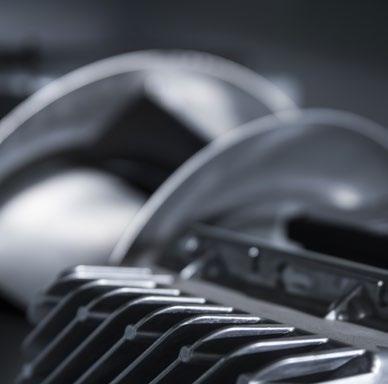

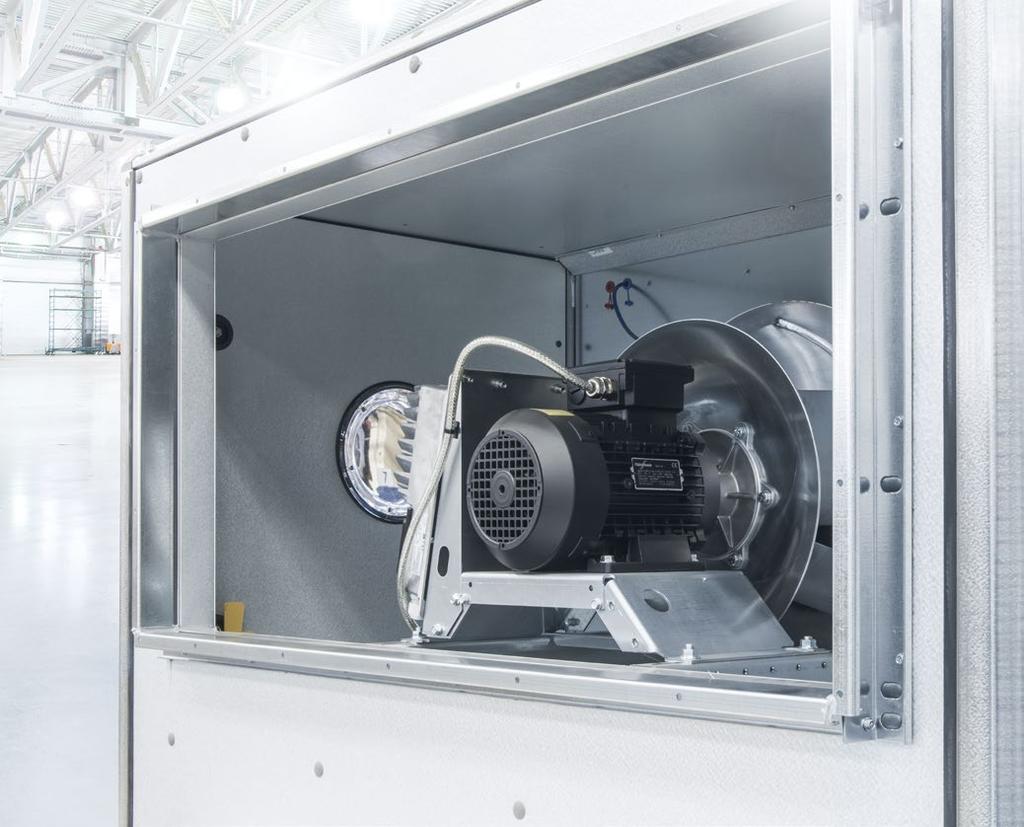

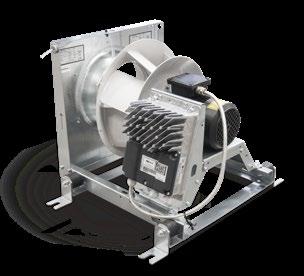

7 Fläktar Styrutrustning CENTRIFLOW 3D PM/EC-MOTORER STYRUTRUSTNING Kaarfläkten CentriFlow har en fläkthjulsdesign som ger marknadens bästa energieffektivitet. Fläkthjulet är anpassat för blandat flöde, och utformat för bästa funktion inbyggt i ett luftbehandlingsaggregat. CentriFlow 3D levereras med ett brett utbud av motorer och VSD för hög driftsäkerhet och låg energiförbrukning. Blandflödesfläkt för bästa funktion i ett luftbehandlingsaggregat Utmärkta ljudvärden låg bullernivå Låga vibrationsnivåer För maximal energieffektivitet kan luftbehandlingsaggregaten förses med fläktar utrustade med PM- eller EC-motorer. EC-motorer används till de minsta eq-modellerna och PM-motorer till de större. De anpassas till det kapacitetsområde där de har bäst verkningsgrad. Energisnåla motorer med IE4-klassning Hög verkningsgrad även vid delbelastning Kompakta fysiska mått Avancerad inbyggd styrutrustning ger behagligt inomhusklimat med energieffektivitet i toppklass. Driftlägen utformade utifrån erfarenheter för bästa effekt i en rad olika användningsområden förenklar planering, installation och drift. Utvecklade för att maximera komponenternas effekt Kompletta anslutningsmöjligheter för fjärrstyrning och systemstyrning Snabb och enkel installation 7

8 Snabbval eq PRIME eq Prime med roterande värmeväxlare eq storlek Nominellt luftflöde m 3 /s m 3 /h Fläktstorlek Längd* Bredd Höjd Max blocklängd Kanalanslutning Ungefärlig vikt, kg 005 0, Standard , Liten 1, Stor , Liten , Stor , Liten , Stor , Liten , Stor , Liten , Stor , Liten , Stor , Liten , Stor eq Prime med plattvärmeväxlare eq storlek Nominellt luftflöde m 3 /s m 3 /h Fläktstorlek Längd* Bredd Höjd Max blocklängd ** Kanalanslutning Ungefärlig vikt, kg 005 0, Standard , Liten 1, Stor , Liten , Stor , Liten , Stor , Liten , Stor , Liten , Stor *T2/TB2 ökar längden med 100 **Kan monteras isär 8

9 Flödesscheman eq Prime med roterande värmeväxlare eq storlek 0 3,6 7,2 10,8 14, ,6 25, m 3 /tim Max flöde SFPv < 2 Max flöde Flöde m 3 /sek eq Prime med plattvärmeväxlare eq storlek 0 3,6 7,2 10,8 14, ,6 25, m 3 /tim Max flöde SFPv < 2 Max flöde Flöde m 3 /sek Alltid rätt produkt med ett komplett utbud av avancerade produktvalsprogram ACON PRODUKTVALSPROGRAM ACON är ett kraftfullt och smidigt produktvalsverktyg för luftbehandlingsaggregat. Det är det bästa och mest avancerade i sitt slag på internet. Det hjälper dig att snabbt välja produkter utifrån dina specifika behov och ger all tänkbar teknisk information. Produktmått Ljuddata Prestanda Effektivitet Livscykelkostnad Produktdokumentation Export av Dxf- och Dwg-filer 9

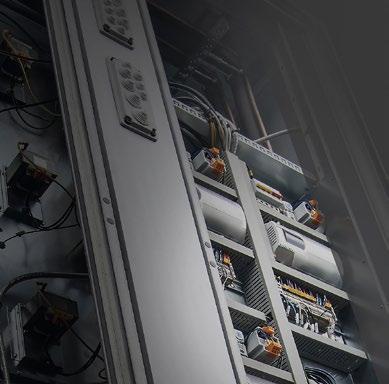

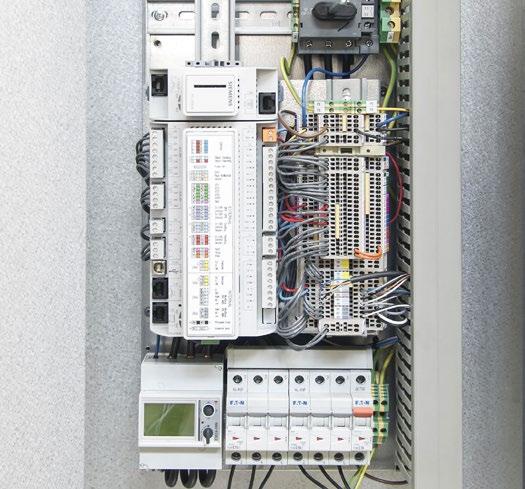

10 Inbyggd styr Snabb installation och optimerad verkningsgrad oavsett förhållanden Oavsett om du är konsult, installatör eller operatör koer du att märka vilka fördelar fabriksmonterad reglerutrustning till eq ger. Ett avancerat luftbehandlingsaggregat måste uppfylla höga krav och ge både ett hälsosamt och behagligt inomhusklimat, samtidigt som de allt strängare direktiven för energiförbrukning måste uppfyllas. Vår reglerutrustning har utvecklats för att få ut det allra bästa av de noga utvalda komponenterna i eq-aggregaten. Den ger ytterligare fördelar i form av enklare projektplanering, installation och drift så att du kan ägna din tid åt andra uppgifter. MÅNGA ANSLUTNINGSMÖJLIGHETER Luftbehandlingsaggregaten eq har många kounikationsmöjligheter för inkoppling av tillbehör, anslutning till BMS eller uppkoppling till internet och mobiltjänster. Modbus TCP BACnet LonWorks Modbus RTU eq kan även konfigureras med vårt intelligenta webbaserade eq Smartweb. Systemet övervakar löpande eq-aggregatets skick, beredskap och prestanda, så att du alltid har full kontroll och antalet akuta servicebesök kan minimeras. FÖRKONFIGURERAD STYR Den integrerade styrutrustningen levereras komplett med alla nödvändiga fältkomponenter; förprograerade, konfigurerade och testade. All styrprogramvara har utvecklats av FläktGroup genom vår gemensaa kompetens och erfarenhet från mängder av installationer världen över. Som maskinvara för reglering av eq-serien används driftsäkra och flexibla Climatix. Alla reglage levereras förkonfigurerade enligt luftbehandlingsaggregatets exakta specifikation, så att driftsättningen går snabbt och smidigt. Samtidigt gör våra lättanvända handenheter att du har tillgång till konfigureringsparametrarna när som helst. 10

11 Fördelarna med eq PRIME från design till installerat aggregat SLUTKUNDER/ FASTIGHETSÄGARE Marknadens mest energieffektiva luftbehandlingsaggregat Bäst energiåtervinning och lägst driftskostnader Uppfyller nya byggnads- och miljöstandarder (LEED, Breeam m.fl.) Energiövervakning och signalering för optimerad drift KONSULTER Lågt SFP-värde gör att mindre aggregat kan väljas Uppfyller ErP-krav och ger maximal energieffektivitet tack vare PM-motorer och RegAsorp-rotor för hög energiåtervinning Inbyggd styr gör att systemen får hög energieffektivitet och hög driftsäkerhet INSTALLATÖRER Snabb och enkel installation! Delbart hölje för enklare passage i smala utryen. Inbyggd styr samt monterade VSD och kablar ger snabbare installation och uppstart FläktGroup hjälper gärna till med driftsättning 11
