1 EKOVENT Energiåtervinningssystem En smart energibesparing EKO-HYDROOPT S & EKO-HYDROOPT M

2 TA TILLVARA PÅ ENERGIN I LUFTEN Att låta luft som värmts upp (eller blivit avkyld) försvinna ut med ventilationen är onödigt slöseri. Speciellt som det finns ett mycket smartare alternativ: att återvinna energin ur frånluften och återföra den till tilluften. Med ett energiåtervinningssystem minskar du behovet av ny värme och kyla, sänker driftskostnaderna och spar såväl miljö som ekonomi. Exakt hur stor besparingen kan bli, tar vi reda på i en förstudie innan du installerar systemet. Tre skäl för att använda ett system för energiåtervinning: Genom att återvinna värme/kyla ur luften minskar behovet av nyproducerad värme/kyla. Återvinning minskar din årliga energiförbrukning och troligtvis även investeringsbehovet i ny produktion. Lägre förbrukning minskar belastningen på miljön. Högpresterande (CT)-system Uteluft- och frånluftsströmmar separeras Kraftfull seriekoppling av register (N-upp-krets) Varje utbytesmöjlighet är realiserbar Återvinningseffekt möjlig upp till cirka 90 % ENKELT GENIALT KVALITATIVT 2

3 EKO-HYDROOPT S/M gör det enkelt att spara energi När tilluft och frånluft måste hållas åtskilda, oavsett om det är av strukturella skäl eller på grund av kvaliteten på frånluften, så gör EKO-HYDROOPT återvinningssystem att energibesparingen blir optimal. Användningsområden för EKO-HYDROOPT: Sjukhus Kemisk industri Farmaceutisk industri Skolor Kontor Restauranger Bostäder 3

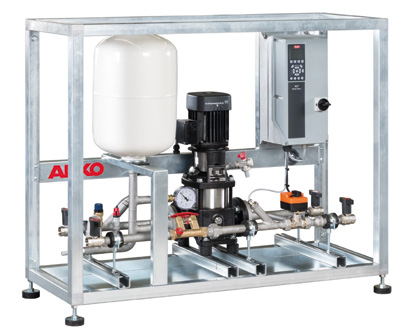

4 SMARTA DETALJER GER EN OPTIMAL HELHET EKO-HYDROOPT S/M smart, robust och ekonomisk EKO-HYDROOPT innehåller allt du behöver för att göra energibesparingar när till- och frånluftflödena är åtskilda eller när till- och frånluftsaggregaten är separat installerade. EKO-HYDROOPT är smart utformad och kräver varken kabeldragning och speciella separata styrsystem, specialutbildad personal eller komplicerat underhåll. Kompakt design, flexibel planering Alla modeller har samma yttermått Inga extra värme- eller kylbatterier behövs Körs med inställt volymflödet via den specialprogrammerade frekvensomformaren Fungerar utan komplexa instrument och styrreglersystem Extern styrning via 0-10 V börvärdessignal är möjlig Enkel driftsättning utan specialistkompetens EKO-HYDROOPT M EKO-HYDROOPT + EKO-ATFLEX Tillsammans med luftbehandlingsaggregatet EKO-ATFLEX i design enligt ATEX 95, VDI 6022 och DIN 1946,4 uppnås optimal installation enligt såväl europeisk som internationell standard. 4

5 DEN PERFEKTA LÖSNINGEN FÖR ALLA BEHOV EKO-HYDROOPT S En helt enkelt genial lösning om du behöver ett värmeåtervinningssystem i intervallet 0,5 m 3 /h till 11 m 3 /h, som är enkel att använda och installera och som fungerar tillförlitligt med de önskade volymflödena. EKO-HYDROOPT M Rätt val om du behöver ett värmeåtervinningssystem som dynamiskt och självständigt optimerar brineflödet (?) och därmed höjer effektiviteten. EKO-HYDROOPT S FASTIGHETSÄGARE KONSULTER INSTALLATÖRER Energieffektiv lösning med låga driftskostnader Minskad investeringskostnad för kyl- och värmesystem Med EKO-HYDROOPT tillsammans med EKO-ATFLEX uppnås certifierad prestanda Ingen risk för lukt- eller bakteriespridning Inga driftsavbrott, inte ens vid extremt kalla temperaturer Tilluft och frånluft helt åtskilda Låg driftskostnad tack vare överlägsen verkningsgrad Möjlighet att använda process-/ spillvärme, fjärrkyla och/eller fjärrvärme Självoptimerande enhet (perfekt i VAV-system) Värme kan återvinnas från alla delar av byggnaden Hög driftsäkerhet Enkel dimensionering i Klima@soft med färdiga scheman Kompakt design, flexibel och enkel planering av xxxxxx??? Platsbesparande och enkel installation (minskad längd (?), miljöpåverkan och vikt för luftbehandlingsaggregatet) Enkel driftsättning Fungerar utan komplexa instrument, styr- och reglersystem 5

6 Tekniska data EKO-HYDOOPT S Modell Mediaflöde Anslutningar dp tot. min flöde pd tot. max flöde Pump D/ Danfoss FU 102 frekvensomvandlare vol min m 3 /h vol max m 3 /h Frånluft DN Tilluft DN kpa max kpa min P2 (in kw) (A) kw S 0,5 0,35 0, ,37 1,00 1,1 S 1,5 0,56 1, ,37 1,00 1,1 S 3,5 1,51 3, ,1 2,50 1,1 S 6,5 3,51 6, ,5 3,15 1,5 S 11 6,51 11, ,2 4,45 2,2 EKO-HYDOOPT M Modell Mediaflöde Anslutningar vol min m 3 /h vol max m 3 /h Frånluft DN Tilluft DN M 2 0,5 1, M 5 2,0 4, M 10 5,0 9, M 15 10,0 14, M 25 15,0 25,

7 Jämförelse av EKO-HYDROOPT S och EKO-HYDROOPT M Egenskaper EKO-HYDROOPT S EKO-HYDROOPT M Antal tilluftsaggregat 1 1 Antal frånluftsaggregat 1 3 Styrsystem Integrerat i frekvensomformaren Integrerat i frekvensomvandlaren Effektstyrning av pump och ventil Effektstyrning beroende av luftflödet Externt via den centrala luftbehandlingsanläggningens styrsystem Summalarm Styrning via separat tryckgivare på tilluftsfläkten Styrning 0-10 V Övervakning av systemtryck Avstängning Larm och avstängning Avfrostningsautomatik Kommunikation Modbus RTU, tillbehör Bacnet MSTP Modbus RTU, LON, tillbehör Bacnet IP Pump Reglerbar med avluftningsventil Reglerbar med avluftningsventil, tvillingpump som tillbehör Tillopps- och returtemperaturindikator Flödesmätning Mekanisk Elektronisk Temperaturvisning och frostskyddsvarning i display Tryckmätare Smutsfilter Expansionskärl och säkerhetsventil Påfyllningskärl och dräneringsledning 7
