ThermoCond 19 LUFTFLÖDE: m 3 /h

Transkript

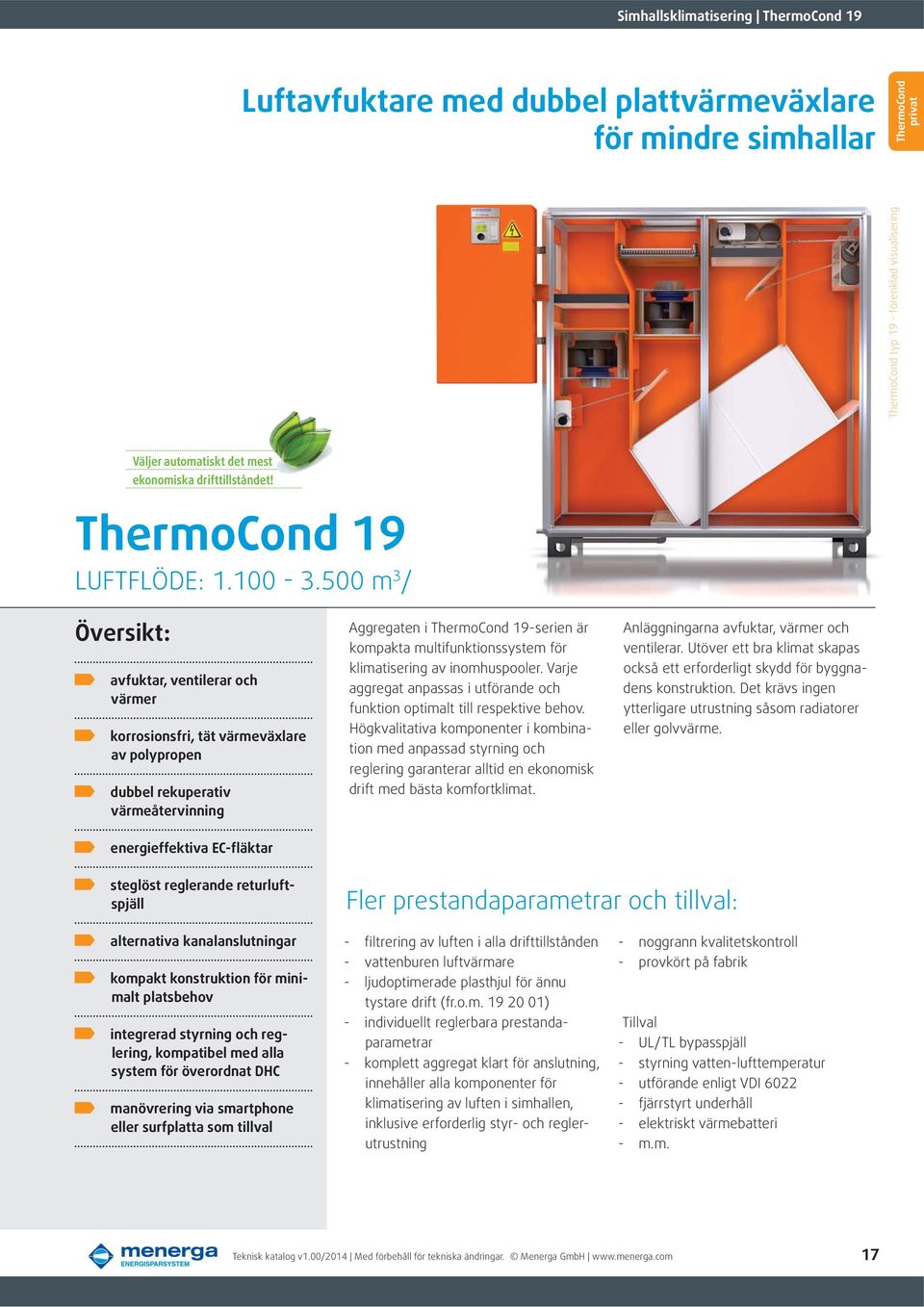

1 Simhallsklimatisering 19 Luftavfuktare med dubbel plattvärmeväxlare för mindre simhallar typ 19 - förenklad visualisering 19 LUFTFLÖDE: m 3 /h korrosionsfri, tät värmeväxlare dubbel rekuperativ värmeåtervinning Aggregaten i 19-serien är klimatisering av inomhuspooler. Varje Högkvalitativa komponenter i kombination med anpassad styrning och drift med bästa komfortklimat. Anläggningarna avfuktar, och ventilerar. Utöver ett bra klimat skapas också ett erforderligt skydd för byggnadens konstruktion. Det krävs ingen ytterligare utrustning såsom radiatorer eller golvvärme. alternativa kanalanslutningar kompakt konstruktion för minimalt platsbehov - vattenburen luftvärmare - ljudoptimerade plasthjul för ännu tystare drift (fr.o.m ) - UL/TL bypasspjäll - utförande enligt VDI 6022 Teknisk katalog v1.00/2014 Med förbehåll för tekniska ändringar. Menerga GmbH 17

2 Simhallsklimatisering 23 Luftavfuktare med 3-stegs plattvärmeväxlare för mindre simhallar typ 23 - förenklad visualisering 23 LUFTFLÖDE: m 3 /h korrosionsfri tät värmeväxlare temperaturverkningsgrad över 80% genom 3-stegs platt värmeväxlare Aggregaten i 23-serien är klimatisering av mindre inomhuspooler. Varje anläggning anpassas i utförande och funktion optimalt till respektive behov. Högkvalitativa komponenter i kombination med anpassad styrning och drift med bästa komfortklimat. -anläggningar avfuktar, och ventilerar. Utöver ett bra klimat skapas också ett erforderligt skydd för byggnadens konstruktion. Det krävs ingen ytterligare utrustning såsom radiatorer eller golvvärme. låg konstruktion, perfekt vid begränsade takhöjder - bypasspjäll Teknisk katalog v1.00/2014 Med förbehåll för tekniska ändringar. Menerga GmbH 21

3 Simhallsklimatisering 29 Luftavfuktare med dubbel plattvärmeväxlare och integrerad värmepump för mindre simhallar typ 29 - förenklad visualisering 29 LUFTFLÖDE: m 3 /h korrosionsfri, tät plattvärmeväxlare integrerad värmepump Aggregaten i 29-serien är klimatisering av mindre simhallar. Varje Den integrerade värmepumpen ökar den totala verkningsgraden för anläggningen och gör det möjligt att avfukta simhallen i returluftsdrift. Dessutom användes en värmepump för energieffektiv uppvärmning av luften i simhallen. Högkvalitativa komponenter i kombination med anpassad styrning och drift med bästa komfort-klimat. -anläggningar avfuktar, och ventilerar. Utöver ett bra klimat skapas också ett erforderligt skydd för byggnadens konstruktion. Det krävs ingen ytterligare utrustning såsom radiatorer eller golvvärme. kompakt konstruktion för minimalt platsbehov alternativa kanalanslutningar - vattenburen luftvärmare - ljudoptimerade plasthjul för ännu tystare drift (fr.o.m ) - bypasspjäll - utförande enligt VDI bassängvattenkondensor - anslutning till befintlig värmepump Teknisk katalog v1.00/2014 Med förbehåll för tekniska ändringar. Menerga GmbH 25

4 Simhallsklimatisering 38 Luftavfuktare med motströmsvärmeväxlare för offentliga simhallar och äventyrsbad typ 38 - förenklad visualisering offentlig 38 LUFTFLÖDE: m 3 /h temperaturverkningsgrad över 95% med endast 150 Pa tryckförlust dimensionerat enligt kraven för passivhus värmeåtervinningsklass H1 högsta verkningsgraden enligt EUROVENT klassning Aggregaten i 38-serien är ett multifunktionssystem för klimatisering av offentliga simhallar. Varje Som tillval kan aggregaten utrustas med en tappvattenvärmare för att ännu mer effektivt kunna utnyttja värmeenergin som finns i frånluften. Högkvalitativa komponenter i kombination med anpassad styrning och reglering garanterar alltid en ekonomisk drift med bästa komfortklimat. anläggningar avfuktar, och ventilerar. Utöver ett bra klimat skapas också ett erforderligt skydd för byggnadens konstruktion. Det krävs ingen ytterligare utrustning såsom radiatorer eller golvvärme. tappvattenvärmare som tillval, alternativt bassängvattenkondensor integrerad avfrostningsfunktion köldbryggefaktor klass TB1 - högsta klassning enligt DIN EN 1886 filtrering av tilluften i två steg behovsanpassat lutfflöde - korrosionsfri och tät motströmsvärmeväxlare med filter i frånluften, uteluften och 2-stegs filtrering av tilluften - kontinuerligt reglerande returluftspjäll - spjäll för returluftsdrift och avfrostning - integrerad, fritt programmerbar enhet för styrning och reglering - komplett aggregat innehåller samtliga komponenter för uppvärmning, avfuktning och ventilation av simhallen - uppfyller kraven enligt VDI hela värmeväxlaren kan rengöras utan att behöva demonteras : - integrerad VVX-bypass med frånlufts-/ avluftsspjäll och utelufts-/tilluftsspjäll - ljudbafflar - utomhus-utförande Teknisk katalog v1.00/2014 Med förbehåll för tekniska ändringar. Menerga GmbH 29

5 Simhallsklimatisering 39 Luftavfuktare med asymmetrisk plattvärmeväxlare och integrerad värmepump för offentliga simhallar och äventyrsbad typ 39 - förenklad visualisering offentlig 39 LUFTFLÖDE: m 3 /h korrosionsfri, tät plattvärmeväxlare integrerad värmepump med reglerbar effekt Aggregaten i 39-serien är multifunktionssystem för klimatisering av offentliga simhallar. Varje aggregat anpassas i utförande och funktion optimalt till respektive behov. Den integrerade värmepumpen med reglerbar effekt ökar den totala verkningsgraden för anläggningen. Högkvalitativa komponenter i kombination med anpassad styrning och reglering garante- rar alltid en ekonomisk drift med bästa komfortklimat. -aggregaten avfuktar, och ventilerar. Utöver ett bra klimat skapas också ett erforderligt skydd för byggnadens konstruktion. Det krävs ingen ytterligare utrustning såsom radiatorer eller golvvärme. genomsnittlig värmefaktor COP upp till 7,2 / EffiVent behovsstyrd flödesreglering för till- och frånluft integrerad tappvattenvärmare, alternativt bassängvattenkondensor filtrering av tilluften i två steg exakt mätning och reglering av uteluftsvolymen uppfyller kraven enligt VDI 6022 konditionering av luften i simhallen, - köldbryggefaktor TB1 (högsta klassning enligt DIN EN 1886) - konstruktion i moduler med många variationsmöjligheter - bassängvattenkondensor - VVX-bypass-funktion - avfuktning i returluftsdrift - avfuktning av uteluften med hjälp av ytterligare utelufts- och avluftsstosar - förstärkt kompressordriven kylanläggning - tappvattenvärmare - ljudbafflar - utomhus-utförande Teknisk katalog v1.00/2014 Med förbehåll för tekniska ändringar. Menerga GmbH 33
