1 Från ingång till utgång med bra energival

2 Boverkets byggregler BBR BBR 9:1 Allmänt Byggnader ska vara utformade så att energianvändningen begränsas genom: - Låga värmeförluster - Lågt kylbehov - Effektiv värme- och kylanvändning - Effektiv elanvändning

3 BBR 9:6 Effektiv elanvändning Byggnadstekniska installationer som kräver elenergi såsom ventilation, fast installerad belysning, elvärmare, cirkulationspumpar och motorer ska utformas så att effektbehovet begränsas och energin används effektivt. Allmänt råd Ventilationssystems eleffektivitet bör, vid dimensionerande luftflöde, inte överskrida följande värden på specifik fläkteffekt (SFP): SFP, kw/(m3 /s) Från- och tilluft med värmeåtervinning Frånluft med återvinning SFP, kw/(m3 /s) Max kanaltryck Pa 2, ,0 100

4 Bra energival Produkter märkta med denna symbol har rekommendationer för bra energival. Vi sparar energi genom att: Öka areor för att minska tryckfall Intag med låga hastigheter/tryckfall och hög vattenavskiljningsgrad Täta produkter för minskat läckage Optimerade ställdon för lägsta energiförbrukning VAV lösningar för behovsanpassad ventilation

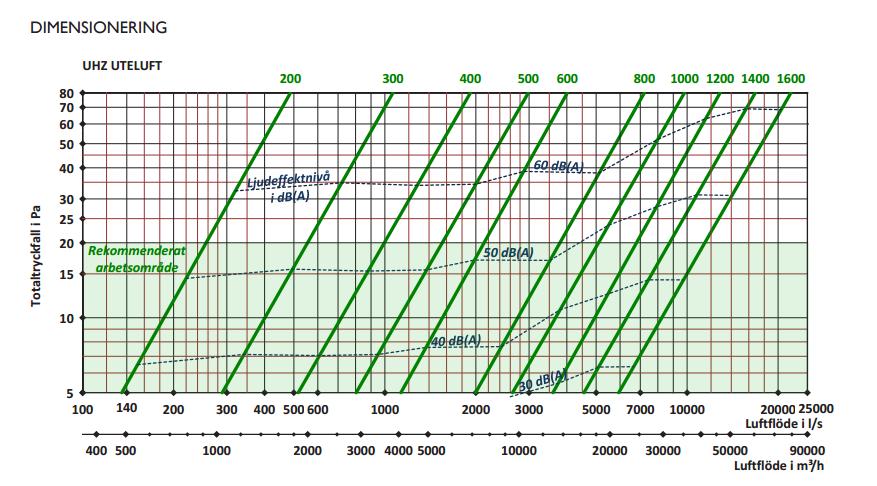

5 Bra energival luftintag Vid utveckling av produkter för luftintag har vi fokus på energibesparande produkter som håller låga lufthastigheter och har hög vattenavskiljningsgrad. Detta ger säkra luftintag utan risk för vattenmedryckning som ger låga tryckfall och därmed lägre driftskostnader. Våra diagram har rekommendationer för bra energival. Exempel för takhuvar: <50 Pa för avluft, <20 Pa för uteluft. Följer du våra grönmarkerade områden i diagrammen så har du gjort ett energi och miljömässigt smart val.

6 De vanligaste produkterna för luftintag Ytterväggsgaller Väggkåpa Uteluftshuv Kombihuv med uteluftsdel Kombidon för vägg

7 Avluft med bra energival, Kontinuerlig drift Tryckfall Pa Traditionell ABC-Zero

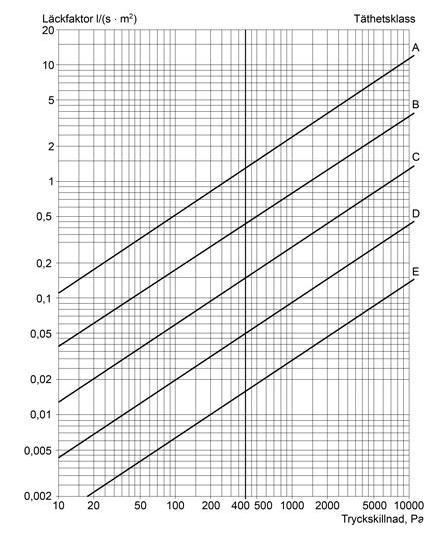

8 Ventilationskanaler AMA QLB Ventilationskanaler Kanalsystem ska uppfylla föreskriven täthetsklass enligt kraven baserat på -SS-EN för cirkulära kanaler och -SS-EN 1507:2006 för rektangulära kanaler. Klasserna är definierade så att klass A innebär tre gånger större läckageflöden än klass B, klass B innebär tre gånger större läckageflöden än klass C.

9 Tips för kanalsystem Täta testade kanaler, helst D-klass Formförändringar ger högre tryckfall Ledskenor minskar tryckfall I kanalböj med utslagssida a större än eller lika med 800 mm ska ledskena sättas in.

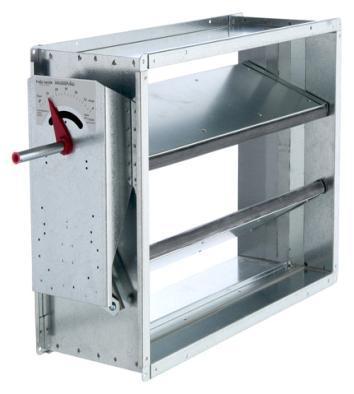

10 Spjäll enligt AMA AMA QJB LUFTSPJÄLL Spjäll, flödesdon och blandningsdon avsedda att byggas in i eller anslutas till kanalsystem ska vara utförda och anslutas så att kraven enligt föreskriven täthetsklass för anslutande kanalsystem uppfylls. Stängt spjäll ska uppfylla krav på största tillåtna läckfaktor för föreskriven täthetsklass

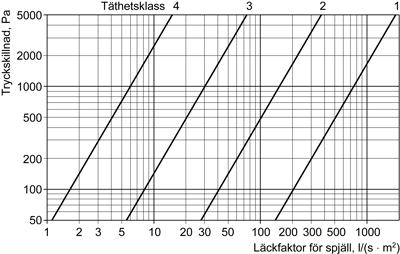

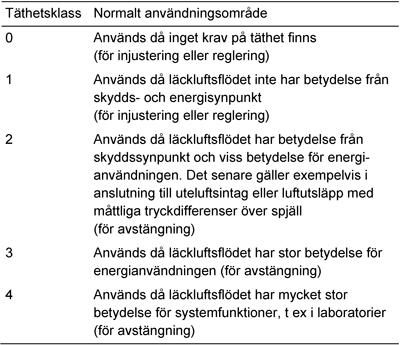

11 Täthetsklass/tryckklass Största tillåtna läckfaktor för stängt spjäll

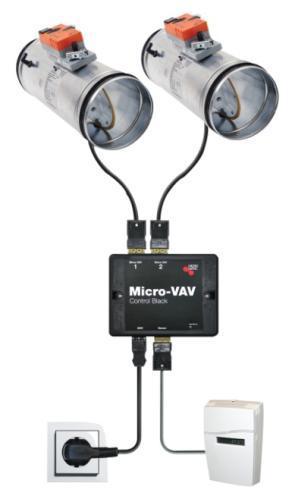

12 Spara energi med behovsstyrd ventilation Med ett CAV/VAV-system kan du spara mycket av den energi som används till ventilationen. Flödesregleringen sker med : Motordrivna spjäll eller motordrivna tilluftsdon. Reducerar behovet av kyla, värme och ventilation med minst %. Unikt ovalt spjällblad Öppningsvinkel är 60 Mindre regleringsområde = bättre reglering Mindre kraft (mindre ställdon i stora storlekar Mindre ljud (kan eliminera extra ljuddämpare) Integrerad närvarosensor för behovsstyrning Kan användas för både till- och frånluft ABC-VAV Control Black är ett styrsystem för VAV spjäll.

13 Brandspjäll Brandspjäll används för att förhindra att brand och rök sprids i ventilationssystemet. Brandspjällets blad står i öppet läge när systemet är i drift. Brandspjällen kan påverka energiförbrukningen genom: - Tjockleken på spjällbladet - Öppnings/stängningsmekanismer på insidan av spjället Tips för energisnåla brandprodukter: - Maximerad fri luftpassage och tunna spjällblad - Brandbackspjäll och backströmningsskydd är självverkande och ingen eltillförsel behövs. - Fördelningslåda för backströmningsskydd

14 Material och varukrav AMA QGB Filterskåp Luftfilter avsett att byggas in i eller anslutas till kanalsystem ska monteras så att kraven enligt föreskriven täthetsklass för anslutande kanalsystem uppfylls. Skåpen testas enligt följande standarder: EN 15727:2010 Luftbehandling Ventilationskanaler- Tekniska kanalkomponenter, läckageklassificering och provning EN 1886:2007 Luftbehandling - Luftbehandlingsaggregat - Mekaniska egenskaper

15 AMA QGB Luftfilter Kvalitetskrav på luftfilter Föreskriven filterklass ska gälla för monterat luftfilter och inkludera eventuell läckning förbi filter. Filter ska täta mot varandra och mot filterram. Filterramen ska vara tätad mot höljet.

16 Lägre energianvändning för filter Källa: Svensk Ventilation
