Temadag - ventilationsbrandskydd. I samarbete med: 1 1

Transkript

1 Temadag - ventilationsbrandskydd 1 1

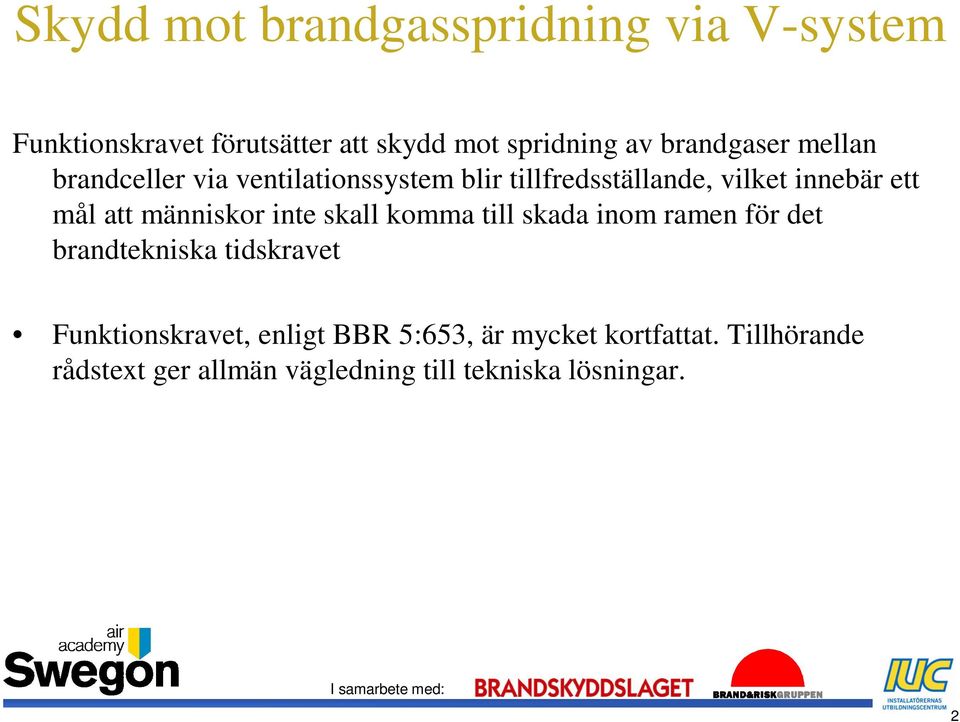

2 Funktionskravet förutsätter att skydd mot spridning av brandgaser mellan brandceller via ventilationssystem blir tillfredsställande, vilket innebär ett mål att människor inte skall komma till skada inom ramen för det brandtekniska tidskravet Funktionskravet, enligt BBR 5:653, är mycket kortfattat. Tillhörande rådstext ger allmän vägledning till tekniska lösningar. 2

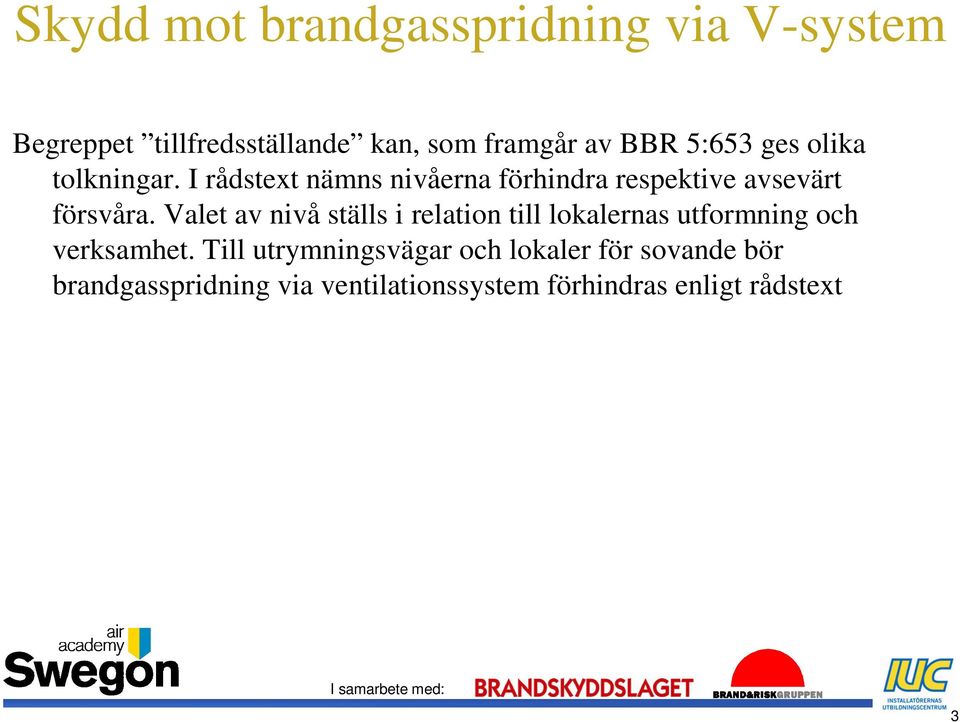

3 Begreppet tillfredsställande kan, som framgår av BBR 5:653 ges olika tolkningar. I rådstext nämns nivåerna förhindra respektive avsevärt försvåra. Valet av nivå ställs i relation till lokalernas utformning och verksamhet. Till utrymningsvägar och lokaler för sovande bör brandgasspridning via ventilationssystem förhindras enligt rådstext 3

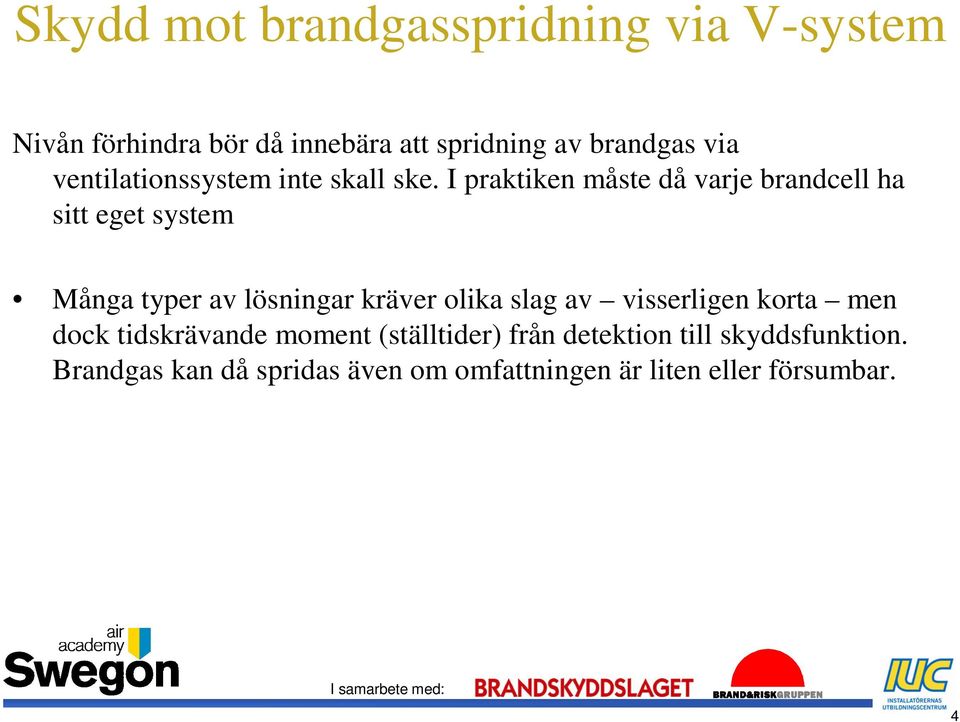

4 Nivån förhindra bör då innebära att spridning av brandgas via ventilationssystem inte skall ske. I praktiken måste då varje brandcell ha sitt eget system Många typer av lösningar kräver olika slag av visserligen korta men dock tidskrävande moment (ställtider) från detektion till skyddsfunktion. Brandgas kan då spridas även om omfattningen är liten eller försumbar. 4

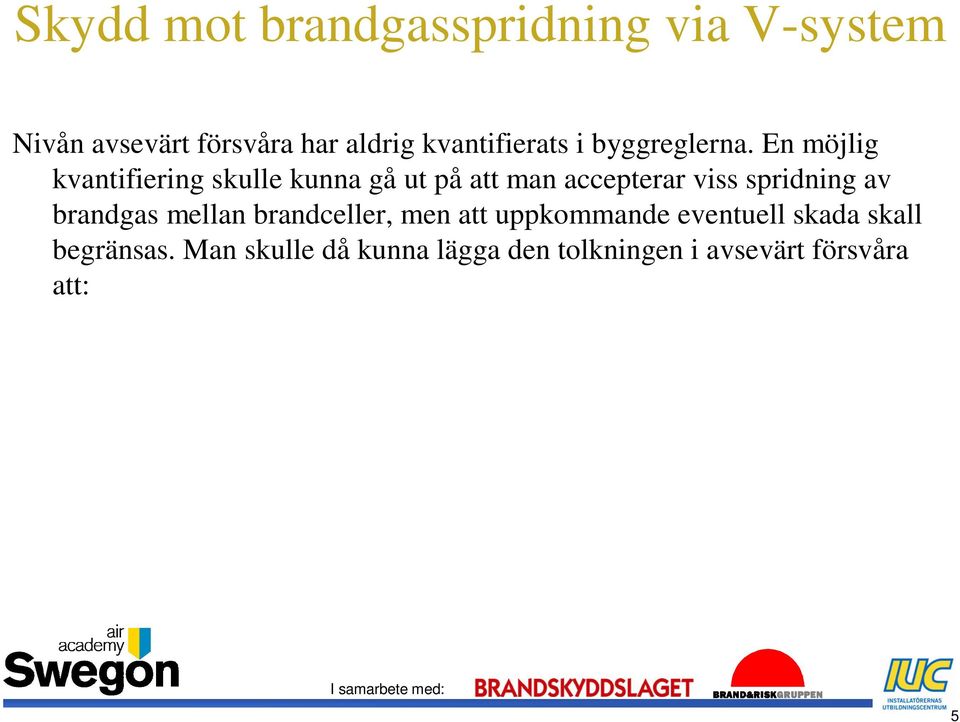

5 Nivån avsevärt försvåra har aldrig kvantifierats i byggreglerna. En möjlig kvantifiering skulle kunna gå ut på att man accepterar viss spridning av brandgas mellan brandceller, men att uppkommande eventuell skada skall begränsas. Man skulle då kunna lägga den tolkningen i avsevärt försvåra att: 5

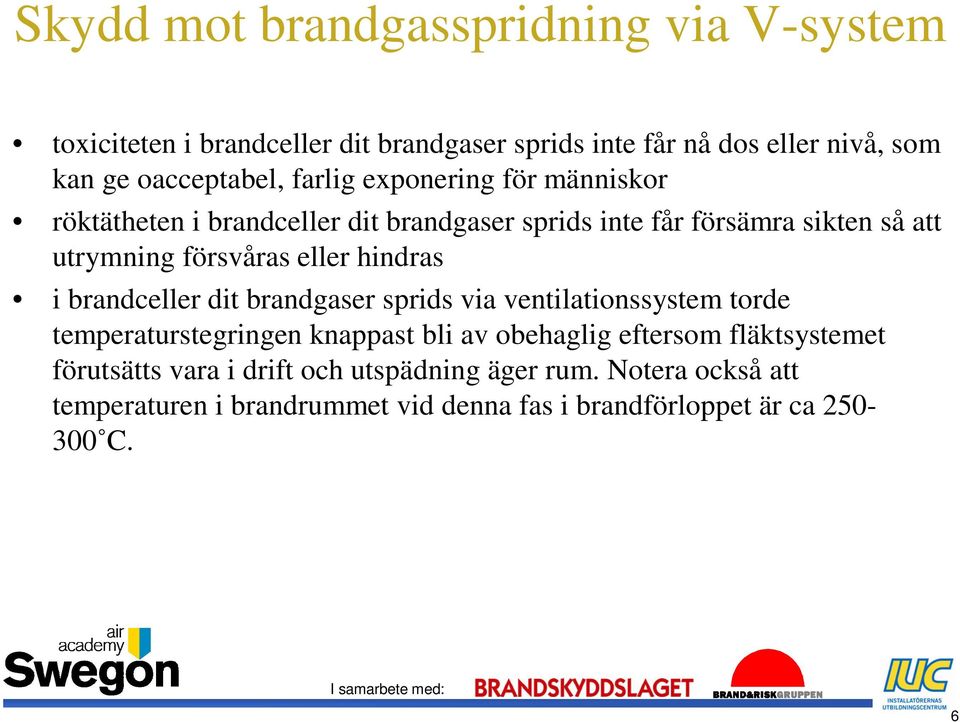

6 toxiciteten i brandceller dit brandgaser sprids inte får nå dos eller nivå, som kan ge oacceptabel, farlig exponering för människor röktätheten i brandceller dit brandgaser sprids inte får försämra sikten så att utrymning försvåras eller hindras i brandceller dit brandgaser sprids via ventilationssystem torde temperaturstegringen knappast bli av obehaglig eftersom fläktsystemet förutsätts vara i drift och utspädning äger rum. Notera också att temperaturen i brandrummet vid denna fas i brandförloppet är ca C. 6

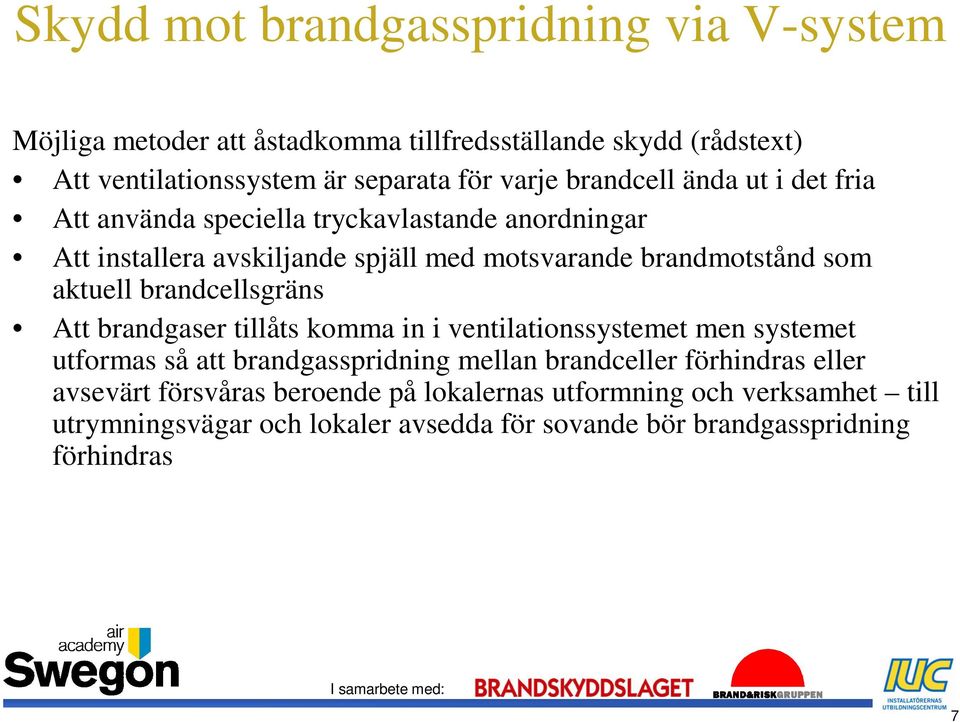

7 Möjliga metoder att åstadkomma tillfredsställande skydd (rådstext) Att ventilationssystem är separata för varje brandcell ända ut i det fria Att använda speciella tryckavlastande anordningar Att installera avskiljande spjäll med motsvarande brandmotstånd som aktuell brandcellsgräns Att brandgaser tillåts komma in i ventilationssystemet men systemet utformas så att brandgasspridning mellan brandceller förhindras eller avsevärt försvåras beroende på lokalernas utformning och verksamhet till utrymningsvägar och lokaler avsedda för sovande bör brandgasspridning förhindras 7

8 En summatolkning av rådstexterna blir att tre skyddsmetoder är övergripande nämligen tryckavlastning, spjäll och fläkt i drift De tre metoderna kan också förekomma kombinerade med varandra 8

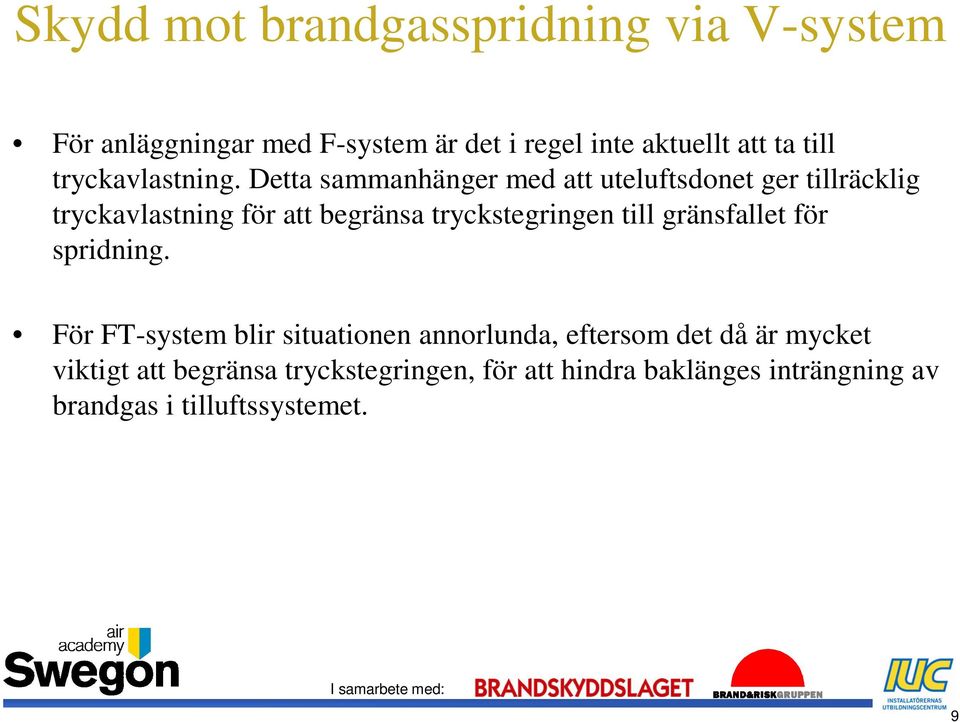

9 För anläggningar med F-system är det i regel inte aktuellt att ta till tryckavlastning. Detta sammanhänger med att uteluftsdonet ger tillräcklig tryckavlastning för att begränsa tryckstegringen till gränsfallet för spridning. För FT-system blir situationen annorlunda, eftersom det då är mycket viktigt att begränsa tryckstegringen, för att hindra baklänges inträngning av brandgas i tilluftssystemet. 9

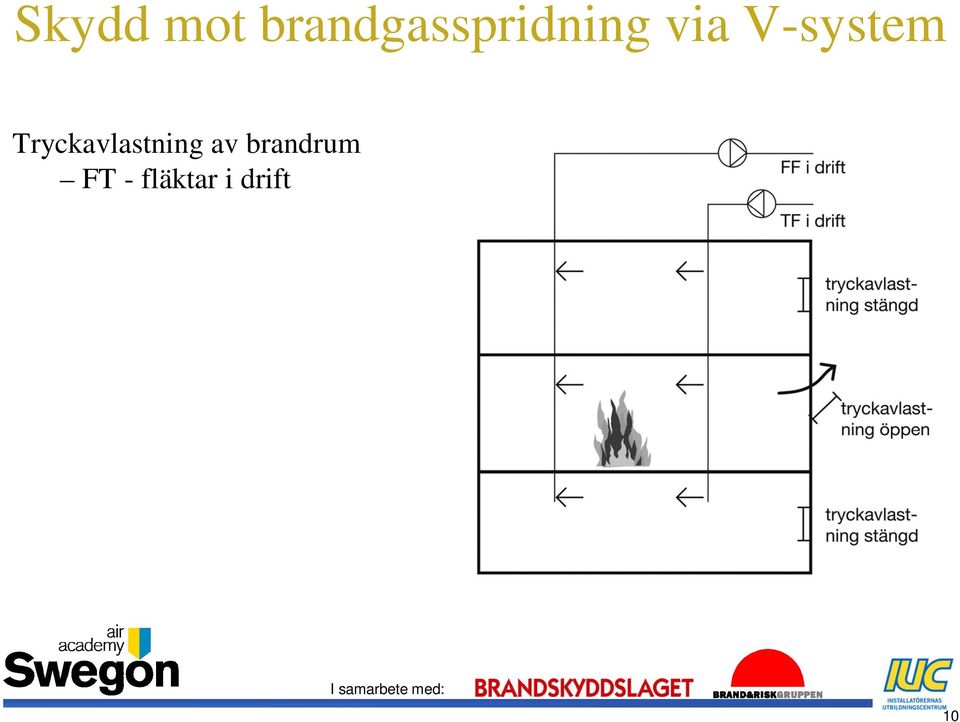

10 Tryckavlastning av brandrum FT - fläktar i drift 10

11 Lågt placerade tilluftsdon FT - fläktar i drift 11

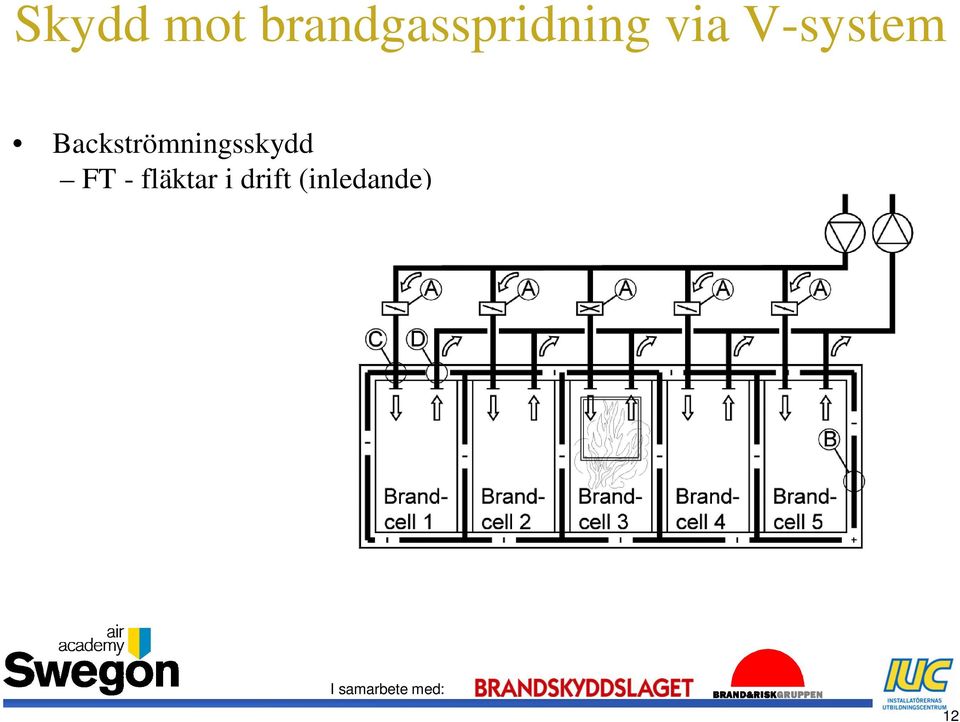

12 Backströmningsskydd FT - fläktar i drift (inledande) 12

13 Backströmningsskydd FT - fläktar i drift (övertänd) 13

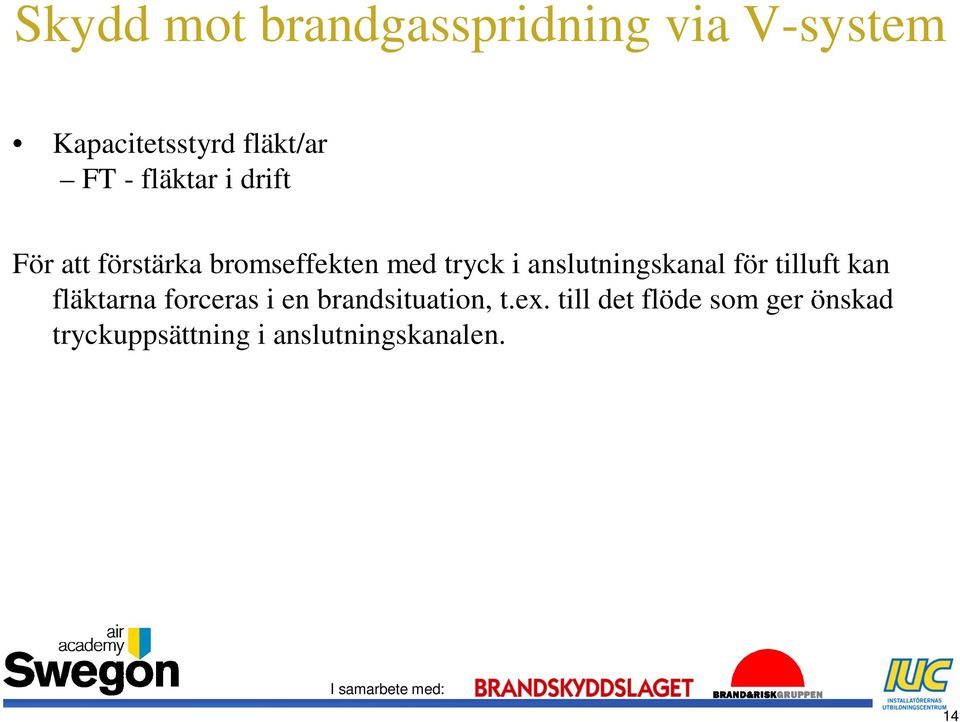

14 Kapacitetsstyrd fläkt/ar FT - fläktar i drift För att förstärka bromseffekten med tryck i anslutningskanal för tilluft kan fläktarna forceras i en brandsituation, t.ex. till det flöde som ger önskad tryckuppsättning i anslutningskanalen. 14

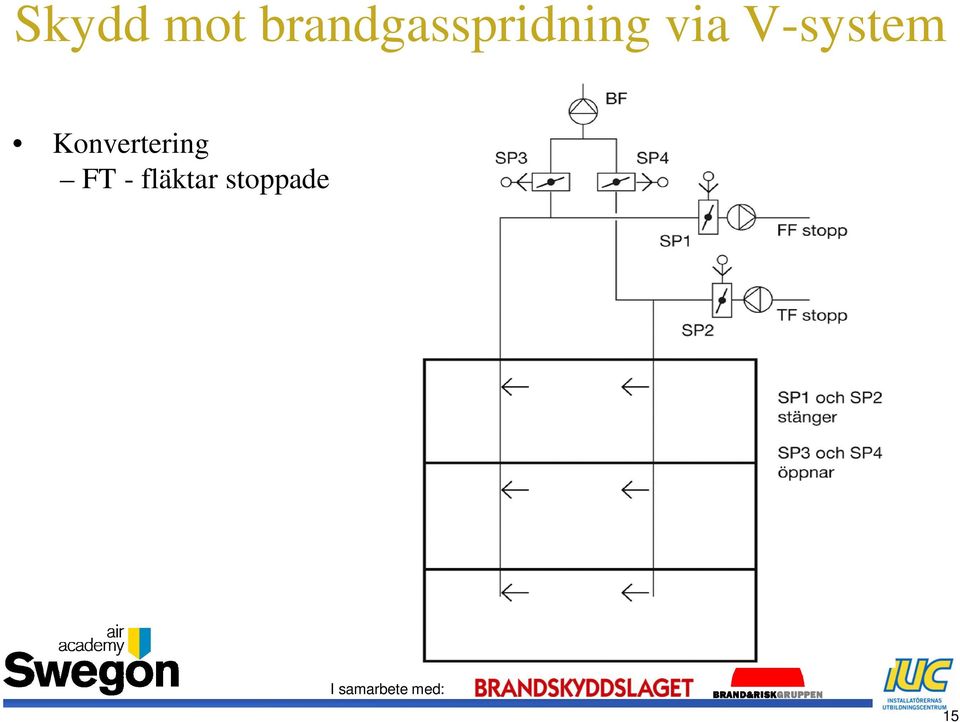

15 Konvertering FT - fläktar stoppade 15

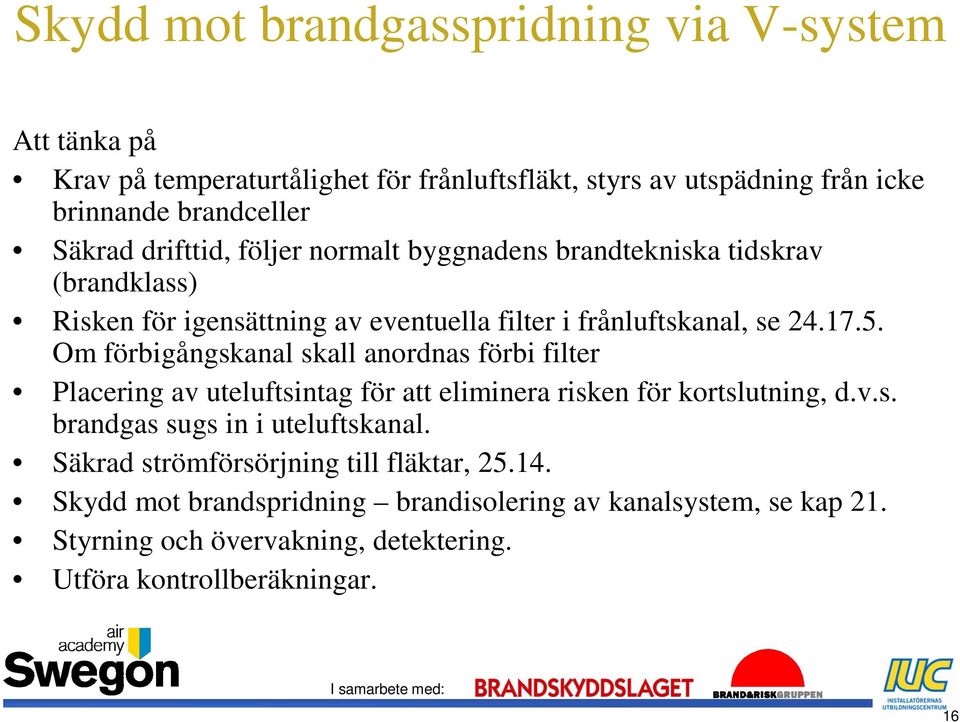

16 Att tänka på Krav på temperaturtålighet för frånluftsfläkt, styrs av utspädning från icke brinnande brandceller Säkrad drifttid, följer normalt byggnadens brandtekniska tidskrav (brandklass) Risken för igensättning av eventuella filter i frånluftskanal, se Om förbigångskanal skall anordnas förbi filter Placering av uteluftsintag för att eliminera risken för kortslutning, d.v.s. brandgas sugs in i uteluftskanal. Säkrad strömförsörjning till fläktar, Skydd mot brandspridning brandisolering av kanalsystem, se kap 21. Styrning och övervakning, detektering. Utföra kontrollberäkningar. 16

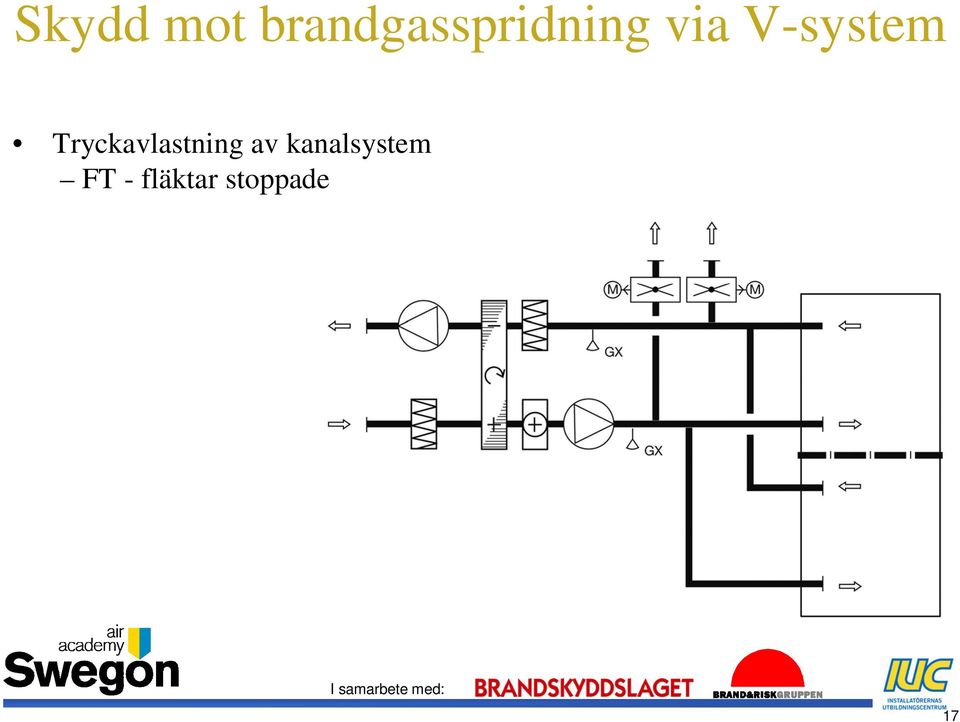

17 Tryckavlastning av kanalsystem FT - fläktar stoppade 17

18 Tryckavlastning av kanalsystem FT - fläktar stoppade Tabell, maximalt tryckfall över respektive kanal för tryckavlastning, tryckavlastningsspjäll och huv 18

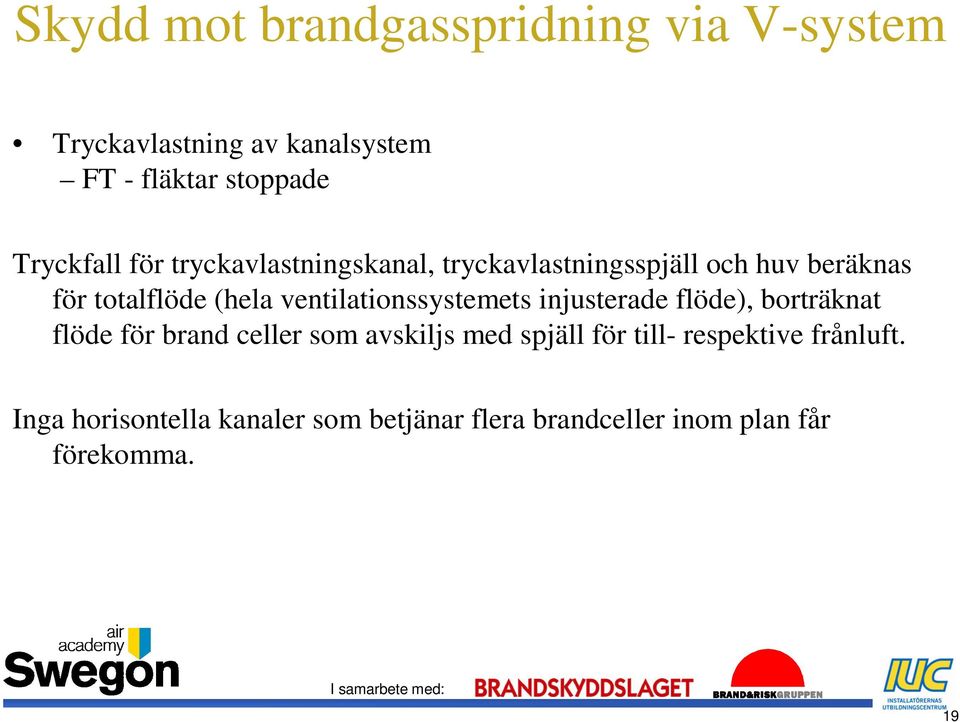

19 Tryckavlastning av kanalsystem FT - fläktar stoppade Tryckfall för tryckavlastningskanal, tryckavlastningsspjäll och huv beräknas för totalflöde (hela ventilationssystemets injusterade flöde), borträknat flöde för brand celler som avskiljs med spjäll för till- respektive frånluft. Inga horisontella kanaler som betjänar flera brandceller inom plan får förekomma. 19

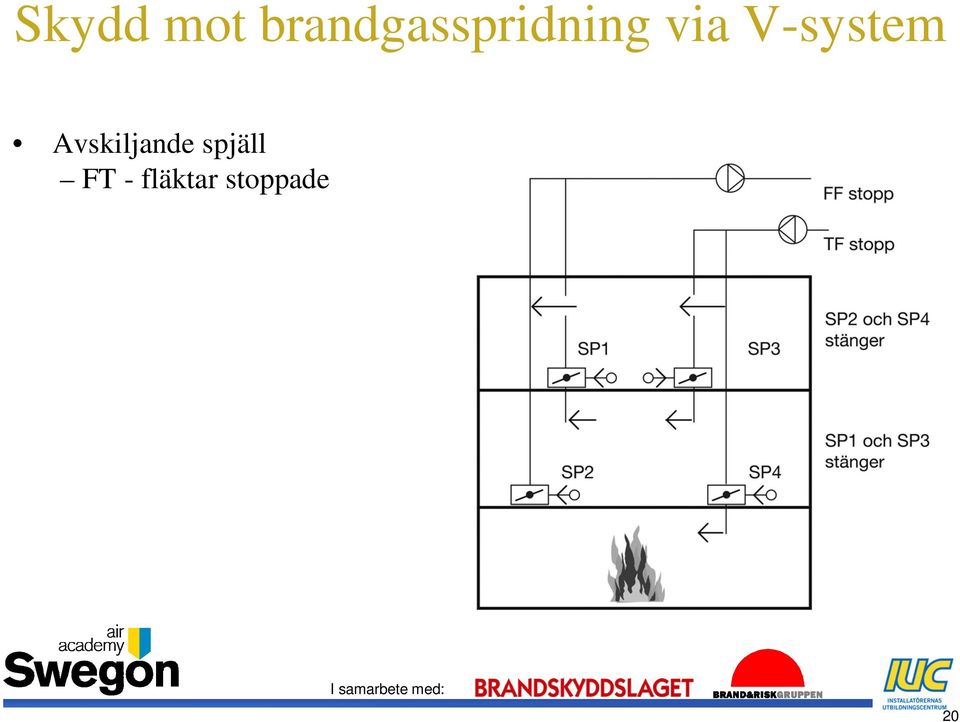

20 Avskiljande spjäll FT - fläktar stoppade 20

21 Avskiljande spjäll FT - fläktar stoppade Att tänka på Spjällens brandtekniska klass Placering och montage av spjäll Skydd mot brandspridning, eventuell brandisolering av kanalsystem Detektering för skyddsfunktion 21

22 Brandskyddsspjäll Olika typer Brandgasspjäll, se avsnitt 26.1 Brand-/brandgasspjäll, se avsnitt 26.1 Tryckavlastningsspjäll, se avsnitt 26.2 Backströmningsskydd (backspjäll), se avsnitt

23 Brandskyddsspjäll Brandgasspjäll och brand-/brandgasspjäll Den europeiska standarden för spjäll, EN , antogs som svensk standard 2005, och behandlar klassificering baserad på provningsdata från metoder som mäter brandmotstånd för produkter för ventilationssystem. I denna standard beskrivs brandteknisk klassificering för Integritet (E), Isolering (I) och brandgastäthet (S) vid brandprov enligt standardbrandkurvan. Provningsmetoder för spjäll beskrivs i EN Dessa spjälltyper skall stänga i händelse av brand eller vid spänningsbortfall och på så sätt hindra spridning av brandgas eller både brand- och brandgas mellan byggnadens brandceller. 23
