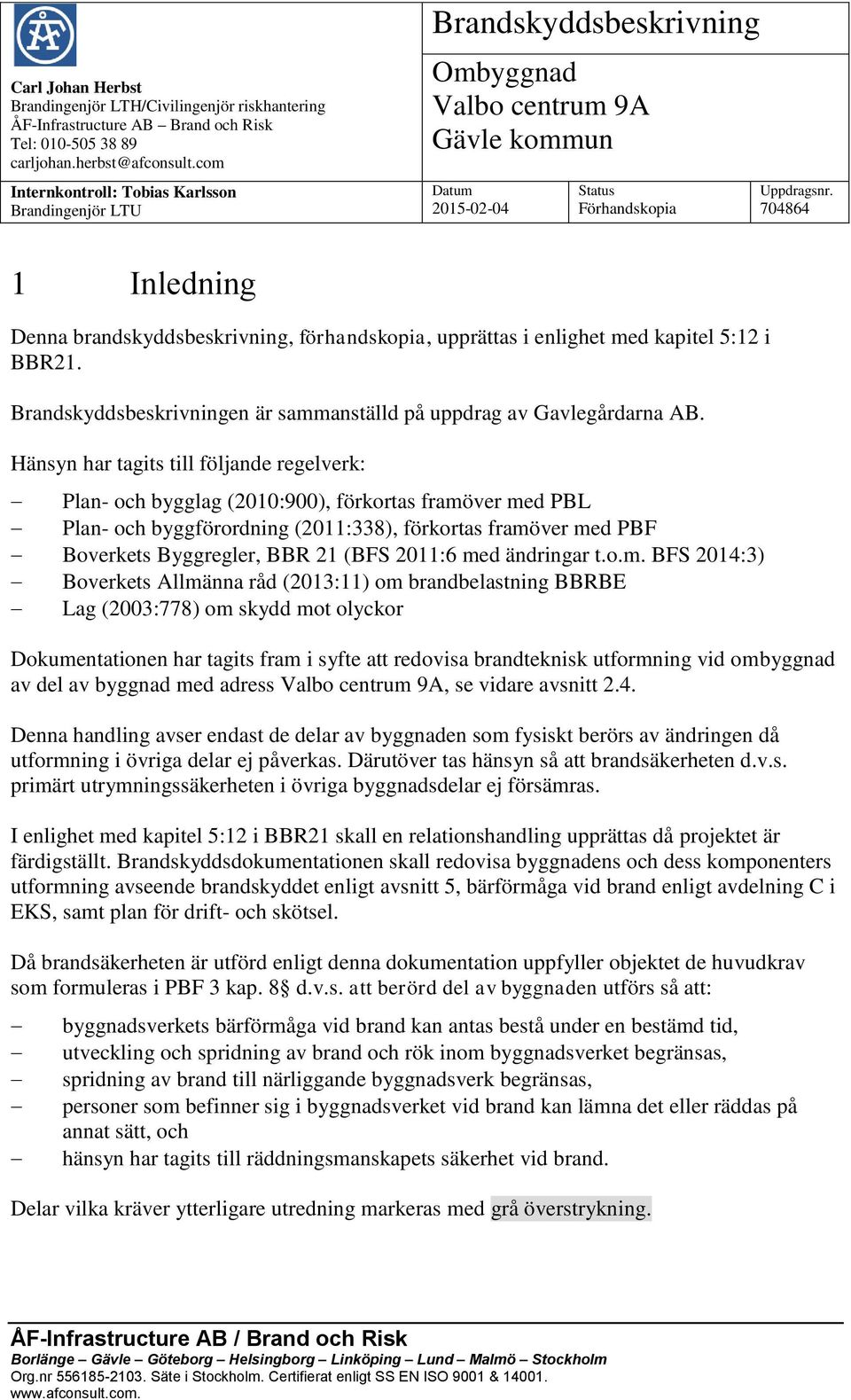

1 Carl Johan Herbst Brandingenjör LTH/Civilingenjör riskhantering ÅF-Infrastructure AB Brand och Risk Tel: Internkontroll: Tobias Karlsson Brandingenjör LTU Brandskyddsbeskrivning Ombyggnad Valbo centrum 9A Gävle kommun Datum Status Uppdragsnr Inledning Denna brandskyddsbeskrivning, förhandskopia, upprättas i enlighet med kapitel 5:12 i BBR21. Brandskyddsbeskrivningen är sammanställd på uppdrag av Gavlegårdarna AB. Hänsyn har tagits till följande regelverk: Plan- och bygglag (2010:900), förkortas framöver med PBL Plan- och byggförordning (2011:338), förkortas framöver med PBF Boverkets Byggregler, BBR 21 (BFS 2011:6 med ändringar t.o.m. BFS 2014:3) Boverkets Allmänna råd (2013:11) om brandbelastning BBRBE Lag (2003:778) om skydd mot olyckor Dokumentationen har tagits fram i syfte att redovisa brandteknisk utformning vid ombyggnad av del av byggnad med adress Valbo centrum 9A, se vidare avsnitt 2.4. Denna handling avser endast de delar av byggnaden som fysiskt berörs av ändringen då utformning i övriga delar ej påverkas. Därutöver tas hänsyn så att brandsäkerheten d.v.s. primärt utrymningssäkerheten i övriga byggnadsdelar ej försämras. I enlighet med kapitel 5:12 i BBR21 skall en relationshandling upprättas då projektet är färdigställt. Brandskyddsdokumentationen skall redovisa byggnadens och dess komponenters utformning avseende brandskyddet enligt avsnitt 5, bärförmåga vid brand enligt avdelning C i EKS, samt plan för drift- och skötsel. Då brandsäkerheten är utförd enligt denna dokumentation uppfyller objektet de huvudkrav som formuleras i PBF 3 kap. 8 d.v.s. att berörd del av byggnaden utförs så att: byggnadsverkets bärförmåga vid brand kan antas bestå under en bestämd tid, utveckling och spridning av brand och rök inom byggnadsverket begränsas, spridning av brand till närliggande byggnadsverk begränsas, personer som befinner sig i byggnadsverket vid brand kan lämna det eller räddas på annat sätt, och hänsyn har tagits till räddningsmanskapets säkerhet vid brand. Delar vilka kräver ytterligare utredning markeras med grå överstrykning. ÅF-Infrastructure AB / Brand och Risk Borlänge Gävle Göteborg Helsingborg Linköping Lund Malmö Stockholm Org.nr Säte i Stockholm. Certifierat enligt SS EN ISO 9001 &

2 Brandskyddsbeskrivning Sida 2 (11) 2 Dimensionerande förutsättningar 2.1 Egna ambitioner Beställarens ambitioner är i nivå med gällande bygglagsstiftning. 2.2 Dimensioneringsmetod Projektet har dimensionerats enligt förenklad dimensionering då utformningen uppfyller de lösningar som redovisas i avsnitt 5:2 5:7 i BBR 21. Då aktuellt projekt är ombyggnad har ändringsreglerna i avsnitt 5:8 beaktats. 2.3 Byggnadsbeskrivning Byggnaden är belägen på Valbo centrum 9A i Gävle. Byggnaden är i tre plan med källare. Byggnaden inrymmer huvudsakligen bostäder. Berörd lokal har dock tidigare nyttjats som kontor. Avstånd till närliggande byggnad/fastighet överstiger 8 m. Byggnaden är utförd med följande konstruktionsmaterial: Byggnadsdel Bärverk Bjälklag Fasad Taktäckning Isolering Uppvärmning sker med fjärrvärme. Material Betong Betong Puts Tegel Obrännbar 2.4 Projektets omfattning och avgränsningar Projektet omfattar ombyggnad från kontorslokal till bostad belägen i markplan (ca 75 m 2 ). Övriga delar av byggnaden berörs ej av aktuell ändring. 2.5 Byggnadsteknisk klass Berörda delar av byggnaden ska dimensioneras utifrån byggnadsklass klass Br1. Byggnadsklass motiveras av våningsantal. 2.6 Brandbelastning/brandförlopp Dimensionerande brandbelastning sätts generellt till mindre än 800 MJ/m 2 (golvarea). Brandförlopp enligt standardbrandkurva enligt SS-EN används vid dimensionering genom klassificering.

3 2.7 Verksamhetsbeskrivning och verksamhetsklass Brandskyddsbeskrivning Sida 3 (11) Verksamheten i berörd byggnadsdel kommer att vara bostad. Aktuell verksamhetsklass är Vk3A då det där vistas personer som kan förväntas ha god lokalkännedom, som har förutsättningar att själva sätta sig i säkerhet och som inte kan förväntas vara vakna. 2.8 Personantal Uppskattning av dimensionerande antal personer i lägenheten baseras på antal sovrum där det förväntas vara ca 2 personer per sovrum och att även vardagsrum kan användas som sovrum. Detta ger ett dimensionerat antal personer om 4 st i lägenheten. 2.9 Räddningstjänstens insats Räddningstjänstens insatstid uppskattas till mellan min. Räddningstjänsten förutsätts dock ej medverka vid utrymning samtidigt som risk för brandspridning till annan byggnad (m.h.t. till avstånd och brandtekniska installationer bedöms som ringa) vilket gör att byggnaden är acceptabel ur insatsperspektiv Brandfarlig vara Ingen alternativt en mycket begränsad mängd brandfarlig vara hanteras i lokalerna Lokaltyp Trapphus samt dörr i fasad vilka används för utrymning utgör utrymningsväg. Sovande personer väntas finnas i lägenheten.

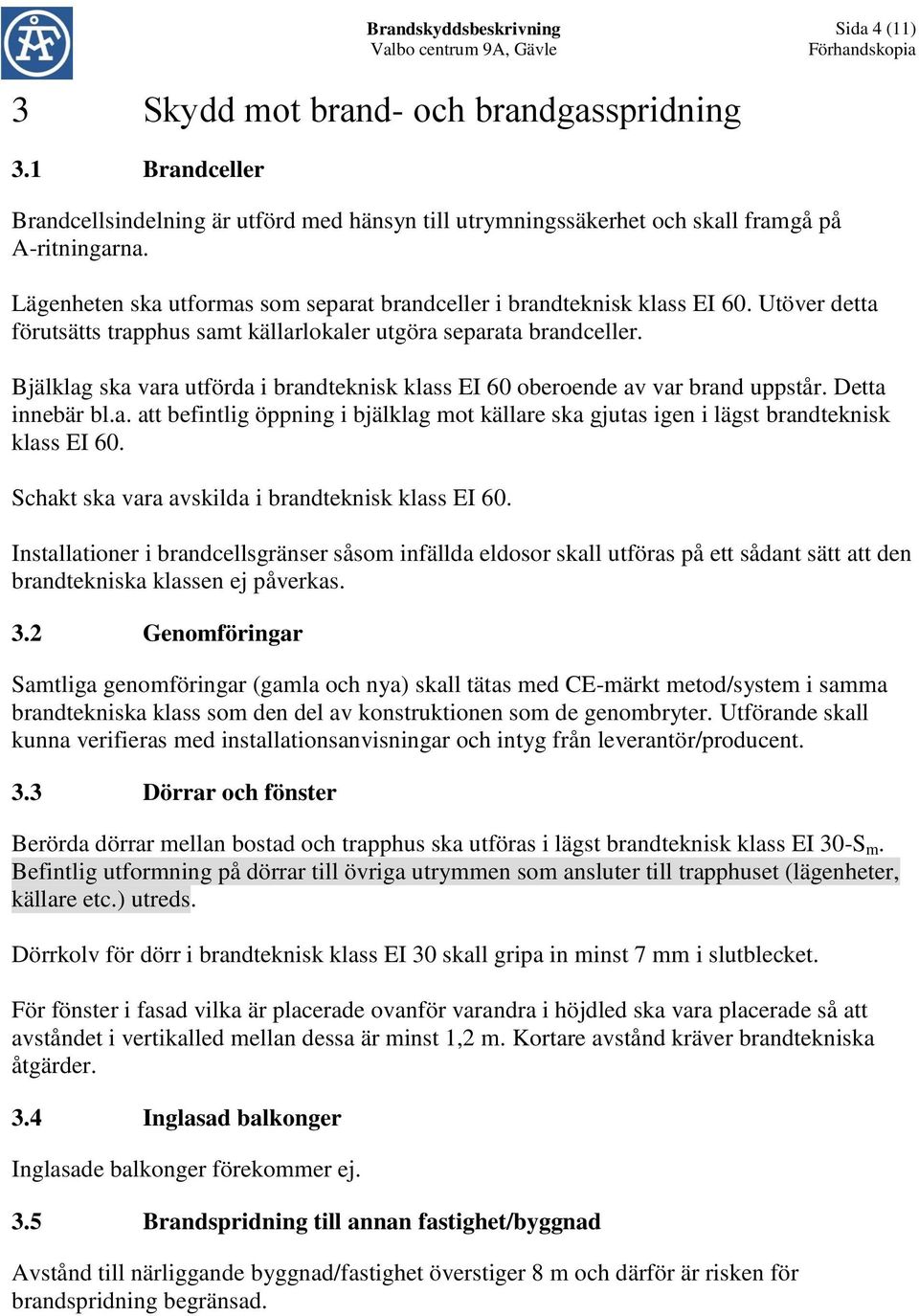

4 Brandskyddsbeskrivning Sida 4 (11) 3 Skydd mot brand- och brandgasspridning 3.1 Brandceller Brandcellsindelning är utförd med hänsyn till utrymningssäkerhet och skall framgå på A-ritningarna. Lägenheten ska utformas som separat brandceller i brandteknisk klass EI 60. Utöver detta förutsätts trapphus samt källarlokaler utgöra separata brandceller. Bjälklag ska vara utförda i brandteknisk klass EI 60 oberoende av var brand uppstår. Detta innebär bl.a. att befintlig öppning i bjälklag mot källare ska gjutas igen i lägst brandteknisk klass EI 60. Schakt ska vara avskilda i brandteknisk klass EI 60. Installationer i brandcellsgränser såsom infällda eldosor skall utföras på ett sådant sätt att den brandtekniska klassen ej påverkas. 3.2 Genomföringar Samtliga genomföringar (gamla och nya) skall tätas med CE-märkt metod/system i samma brandtekniska klass som den del av konstruktionen som de genombryter. Utförande skall kunna verifieras med installationsanvisningar och intyg från leverantör/producent. 3.3 Dörrar och fönster Berörda dörrar mellan bostad och trapphus ska utföras i lägst brandteknisk klass EI 30-S m. Befintlig utformning på dörrar till övriga utrymmen som ansluter till trapphuset (lägenheter, källare etc.) utreds. Dörrkolv för dörr i brandteknisk klass EI 30 skall gripa in minst 7 mm i slutblecket. För fönster i fasad vilka är placerade ovanför varandra i höjdled ska vara placerade så att avståndet i vertikalled mellan dessa är minst 1,2 m. Kortare avstånd kräver brandtekniska åtgärder. 3.4 Inglasad balkonger Inglasade balkonger förekommer ej. 3.5 Brandspridning till annan fastighet/byggnad Avstånd till närliggande byggnad/fastighet överstiger 8 m och därför är risken för brandspridning begränsad.

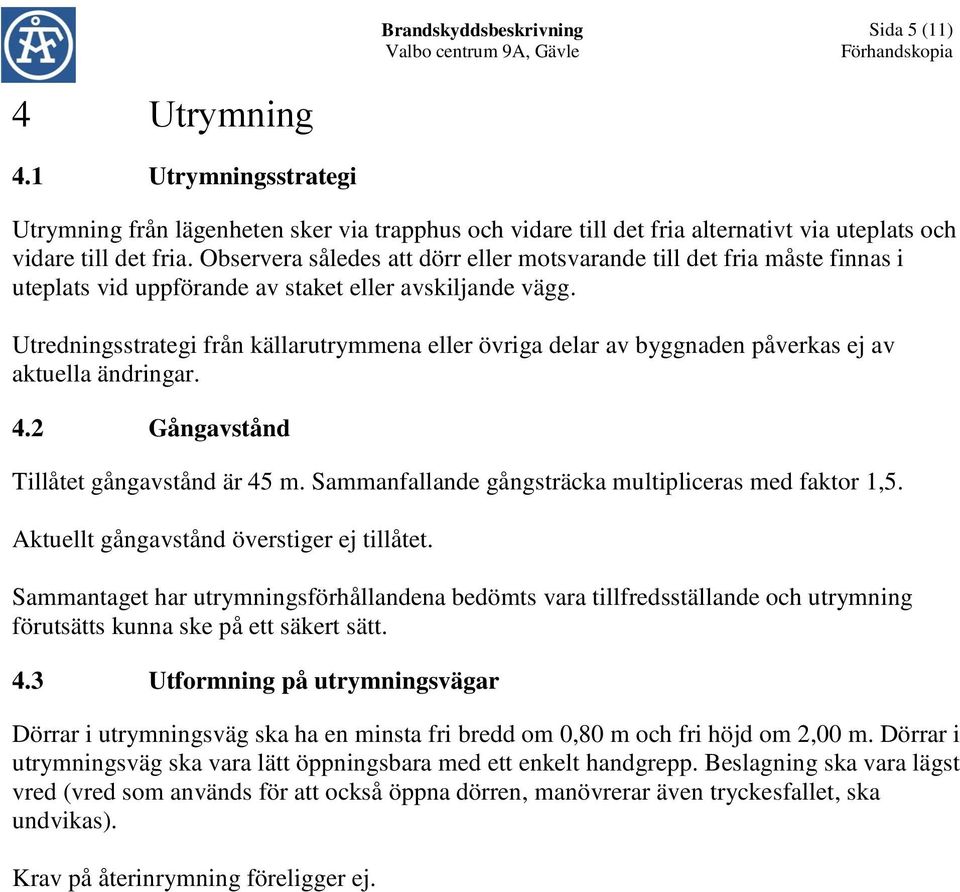

5 Brandskyddsbeskrivning Sida 5 (11) 4 Utrymning 4.1 Utrymningsstrategi Utrymning från lägenheten sker via trapphus och vidare till det fria alternativt via uteplats och vidare till det fria. Observera således att dörr eller motsvarande till det fria måste finnas i uteplats vid uppförande av staket eller avskiljande vägg. Utredningsstrategi från källarutrymmena eller övriga delar av byggnaden påverkas ej av aktuella ändringar. 4.2 Gångavstånd Tillåtet gångavstånd är 45 m. Sammanfallande gångsträcka multipliceras med faktor 1,5. Aktuellt gångavstånd överstiger ej tillåtet. Sammantaget har utrymningsförhållandena bedömts vara tillfredsställande och utrymning förutsätts kunna ske på ett säkert sätt. 4.3 Utformning på utrymningsvägar Dörrar i utrymningsväg ska ha en minsta fri bredd om 0,80 m och fri höjd om 2,00 m. Dörrar i utrymningsväg ska vara lätt öppningsbara med ett enkelt handgrepp. Beslagning ska vara lägst vred (vred som används för att också öppna dörren, manövrerar även tryckesfallet, ska undvikas). Krav på återinrymning föreligger ej.

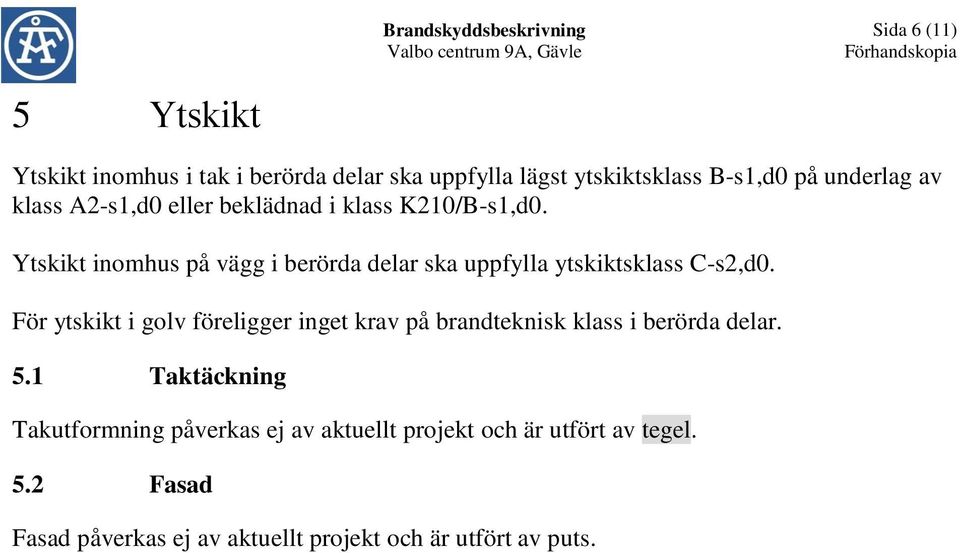

6 Brandskyddsbeskrivning Sida 6 (11) 5 Ytskikt Ytskikt inomhus i tak i berörda delar ska uppfylla lägst ytskiktsklass B-s1,d0 på underlag av klass A2-s1,d0 eller beklädnad i klass K210/B-s1,d0. Ytskikt inomhus på vägg i berörda delar ska uppfylla ytskiktsklass C-s2,d0. För ytskikt i golv föreligger inget krav på brandteknisk klass i berörda delar. 5.1 Taktäckning Takutformning påverkas ej av aktuellt projekt och är utfört av tegel. 5.2 Fasad Fasad påverkas ej av aktuellt projekt och är utfört av puts.

7 6 Bärförmåga vid brand Brandskyddsbeskrivning Sida 7 (11) Byggnadens bärverk förutsätts i huvudsak inte beröras av aktuell ändring. I den mån bärförmågan vid brand berörs är utgångspunkten att byggnadens bärande huvudsystem inklusive de byggnadsdelar som är oundgängliga för systemets stabilisering ska utföras i lägst brandteknisk klass R 60. Vidare ska brandavskiljande väggar ha samma bärförmåga som brandteknisk klass, d.v.s. EI 60 vägg skall också uppnå R 60. Även anslutande byggnadsdelar som krävs för att upprätthålla funktionen hos en brandcellsgräns eller annan avskiljande konstruktion ska utformas så att funktionen erhålls under avsedd tid (R 60).

8 7 Luftbehandlingsinstallation Brandskyddsbeskrivning Sida 8 (11) Befintlig utformning av luftbehandlingssystem och i vilken omfattning det berörs i aktuella delar utreds. Material i luftbehandlingsinstallationer får inte bidra till brandspridning (obrännbart material). Ventilationskanaler ska förläggas och utformas så att de vid brand inte ger upphov till antändning av närbelägna byggnadsdelar och fast inredning utanför den brandcell de är placerade i, under den tid som brandcellens avskiljande förmåga ska upprätthållas. Luftbehandlingsinstallationer ska utformas så att tillfredsställande skydd mot spridning av brandgas mellan brandceller erhålls. Skydd mot brand- och brandgasspridning löses genom något av följande alternativ: 1. Varje brandcell ventileras med separat system. 2. Brand/brandgasspjäll i brandteknisk klass EI 60 monterade i brandcellsgräns. 3. Brandgasspjäll i brandteknisk klass E 60 monterade i brandcellsgräns som kompletteras med isolering till EI60. Brandgasspjäll skall stänga vid spänningsbortfall och larm från detektor i kanal. Vid brandindikering skall aggregat stoppa. Spjäll skall vara utförda i enlighet med SS-EN samt aktiveras med rökdetektor placerad i enlighet med leverantörens anvisningar. Rökdetektor för placering i kanal skall vara utförd i enlighet med SS-EN Spjäll med brandteknisk funktion skall övervakas och kontrolleras minst ett intervall 1 gång/vecka alternativt enligt tillverkares anvisning. Vid felfunktion skall larm ges. Larm skall vara av typen A-Larm, eller till övervakad plats. 7.1 Imkanal kök Imkanal från kök/pentry och andra utrymmen med hushållsspis eller ugn skall vara isolerad i brandteknisk klass EI 15, alternativt kan kanalen utföras i E 15 med minst 30 mm skyddsavstånd till brännbart material inom betjänat utrymme. Samtliga imkanaler är rensningsbara. För att förhindra att brand uppstår i anslutning till hushållsspis finns ett vertikalt skyddsavstånd om 0,5 m till brännbart material eller spisfläkt.

9 8 Brandtekniska installationer 8.1 Vägledande markeringar Brandskyddsbeskrivning Sida 9 (11) Finns ej installerat i befintlig byggnad. Aktuell ändring medför ej krav på installation av vägledande markering. 8.2 Nödbelysning Finns ej installerat i befintlig byggnad. Aktuell ändring medför ej krav på installation av nödbelysning. 8.3 Brandvarnare Lägenheten ska förses med minst en brandvarnare placerad i, eller utanför, rum för sovande personer. Brandvarnare ska vara utformade enligt SS-EN och vara försedd med larmindikator. Brandvarnare skall vara nätanslutna eller försedda med batteri för tio års drift. 8.4 Brandgasventilation Finns ej installerat i befintlig byggnad. Aktuell ändring medför ej krav på installation av brandgasventilation. 8.5 Släckutrustning Inga direkta krav föreligger på förekomst av släckutrustning i lägenheten. Komplettering med släckutrustning i form av handbrandsläckare och brandfilt bör dock övervägas. Om lägenheten förses med handbrandsläckare bör de ha lägst effektivitetsklass 43A 233BC (pulver).

10 9 Räddningstjänsten Brandskyddsbeskrivning Sida 10 (11) Räddningstjänstens insatsmöjligheter berörs inte av aktuellt projekt. De hårdgjorda ytorna i det vanliga gatunätet ger tillräcklig åtkomlighet för räddningstjänsten. Särskild räddningsväg behöver ej anordnas. Räddningstjänstens inträngningsväg(ar) är primärt genom dörrar i markplan och trapphus. 10 Underlag A-ritningar daterade upprättade av CW Byggkonsult AB.

11 11 Brandskiss Brandskyddsbeskrivning Sida 11 (11)
