VÄNDSKIVAN 5, LULEÅ OMBYGGNAD FÖR IMTECH BRANDSKYDDSDOKUMENTATION Utgåva 1, förfrågningsskede

Transkript

1 Utgåva 1, förfrågningsskede H:\LULEÅ\NOTVIKEN\VÄNDSKIVAN\VÄNDSKIVAN IMTECH 2014\BD1\bdf1.docx Mall: Allmän - Stående dot ver 1.0 Luleå WSP Byggprojektering Håkan Lantz WSP Byggprojektering Box Luleå Besök: Skeppsbrogatan 39 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

2 1(6) 0. INLEDNING Brandskyddsdokumentationen avser ombyggnad för ny verksamhet i en befintlig byggnad i Notviken i Luleå med läge enl situationsplan bil 1. Brandskyddet utformas enligt BBR 20. Genom att byggnaden är befintlig och uppförd enligt tidigare regelverk kan hänsyn komma att tas till detta. Dokumentationen är upprättad av Håkan Lantz, WSP Byggprojektering i Luleå, på uppdrag av Galären i Luleå Dokumentationen är i denna version upprättad som underlag i ett förfrågningsskede och avser att utgöra underlag för myndighetskontakter och projektering/byggande. Dokumentationen skall vid behov uppdateras för att i slutlig utgåva utgöra relationshandling. 1. BYGGNADSBESKRIVNING Plan- och fasadritningar redovisas i bil 2. Byggnaden är en enplansbyggnad med en byggnadsyta av ca 1150 m2. På en del av byggnaden finns ett övre plan med en yta av ca 330 m2 Byggnadshöjden är max ca 8 m. Byggnadsmaterial infogas senare. 2. DIMENSIONERANDE FÖRUTSÄTTNINGAR Räddningstjänstens insatstid: ca 10 min Den nya verksamheten utgörs av kontor, lager och personaldelar för ett installationsföretag (el, VVS) inom byggbranschen, Imtech. Kontorsdelen har ca 35 arbetsplatser och ett större mötesrum för ca 20 personer. Omklädningsrummen är avsedda för ca 30 personer Totalt bedöms max ca 50 personer befinna sig i byggnaden samtidigt

3 2(6) I lagret förvaras intallationsmaterial för el, vent och rör. Verksamhetsklass är Vk 1 Brandbelastningen är max 800 MJ/m2 golvyta Byggnadens klassas i Br 2 Dim värde på max gångavstånd till närmaste utrymningsväg, beräknat enl sk schablonmetod, är 30 m för publika utrymmen, 45 m i övrigt. 3. MINDRE AVVIKELSER OCH ALTERNATIV UTFORMNING - 4. UTRYMNING Allmänt Utrymningsmöjligheter redovisas på ritning bil 2. Från plan 1 sker utrymning direkt ut via dörrar till det fria. Från plan 2 sker utrymning dels via trappa till plan 1, dels direkt ut via utvändig trappa. Dörrar Dörrar avsedda för utrymning skall vara utförda med lättmanövrerat trycke, och ha en minsta fri bredd på 0,8 m och normalt vara utåtgående. Inåtgående dörr kan dock godtas för utrymmen med färre än 30 utrymmande personer. Dörrar för utrymning skall vara öppningsbara utan nyckel, kod, kort eller dylikt när verksamheten är igång. Om sådan dörr normalt är låst skall den kunna öppnas med vred + handtag (max 50 pers) eller nödöppningsbeslag av typ SS-EN 179 (fler än 50 personer).

4 3(6) Gångavstånd till närmaste utrymningsväg Med redovisade utrymningsvägar klaras max gångavstånd 45 m Vägledande markeringar Utrymningsskyltar utförs med genomlysande skyltar med nödljusfunktion (60 min) och efterlysande skyltar och placeras med ungefärliga lägen enl bil 2. Anpassning och komplettering kan behöva göras mht till skymmande byggnadsdelar och inredning. Skyltar utförs enl AFS 2008:13. Storleken på skyltarna dimensioneras med hänsyn till siktavståndet enl AFS regler. 5. SKYDD MOT BRANDSPRIDNING INOM BRANDCELL Ytskikt För invändiga ytskikt gäller för tak klass Cs2,d0 (klass II), fäst på A2-s1,d0 (obrännbart material) eller K2 10/B-s1,d0( tändskyddande beklädnad) och för väggar klass D-s2,d0 (klass III). Krav på rörisolering (BBR 5:525) Krav på anslutande vägg-eller takyta enligt ovan Krav på rörisolering vid sammanlagd exponerad omslutningsarea på rör > 20% av anslutande vägg-eller takyta C-s2,d0 C-s2,d0 alt A2L-s1,d0 CL-s3,d0 D-s2,d0 D-s2,d0 alt A2L-s1,d0 DL-s3,d0 Krav på rörisolering vid sammanlagd exponerad omslutningsarea på rör < 20% av anslutande vägg-eller takyta Imkanal Imkanal från kök/pentry utförs i lägst klass EI 15 alt E 15 med skyddsavstånd. Hiss Hissen är befintlig och förutsätts uppfylla gällande regler

5 4(6) 6. SKYDD MOT BRANDSPRIDNING MELLAN BRANDCELLER Verksamheten kan enligt BBR s regler kan bedrivas i en gemensam brandcell genom att det är samma verksamhetsklass, Vk 1. Med hänsyn till egendomsskydd bör utvärderas om lagerdelen och installationsutrymmen,som tex serverrum, skall avskiljas brandtekniskt. Om pannrum används som pannrum skall det avskiljas brandtekniskt. Ev brandcellsgränser utförs i lägst klass EI 30 med dörrar i klass EI 30-C. Tätningar i brandcellsgränser skall utföras med typgodkända system. 7. SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER Avstånd till närmaste byggnad är större än 8 m. 8. VENTILATION Ventilationsanläggning skall utföras så att brandcellsgränser upprätthålls (tex genom skilda aggregat, brandspjäll ) Redovisning av valt utförande skall infogas. 9. UPPVÄRMNINGSANORDNINGAR Fjärrvärme 10. BÄRVERKENS BRANDTEKNISKA KLASS I Br 2-byggnader är grundkravet på bärverk R 30. Avsteg kan var möjliga efter särskild verifiering Bärverk som behövs för att upprätthålla brandcellsgränser i EI 30 skall uppfylla R 30.

6 5(6) 11. ÅTGÄRDER FÖR ATT UNDERLÄTTA SLÄCKNING Släckanordningar För släckinsatser skall finnas handbrandsläckare och /eller inomhusbrandposter. Släckmedel anpassas för verksamheten. Avstånd till närmaste släckredskap skall vara max 25 m. 12. BRANDTEKNISKA INSTALLATIONER ÖVRIGA BRANDTEKNISKA ÅTGÄRDER Timer anordnas på elektrisk köksutrustning som kan utgöra brandfara om den glöms påslagen. 14. PLANER FÖR DRIFT OCH UNDERHÅLL Planer för drift och underhåll av brandtekniska installationer och utrustning skall tillhandahållas av resp leverantör. Planer skall finnas för: Släckutrustning Utrymningsskyltar 15. VERIFIERING / KONTROLL Under byggskedet skall kontroll ske av brandteknisk utrustning/funktioner. Kontrollen kan ske genom egenkontroll och besiktningar och skall dokumenteras. Kontroll skall avse: Utrymningsskyltar Beslagning och låsningsfunktioner hos utrymningsdörrar Släckutrustning Byggnadstekniska brandklasser (brandceller, ytsksikt)

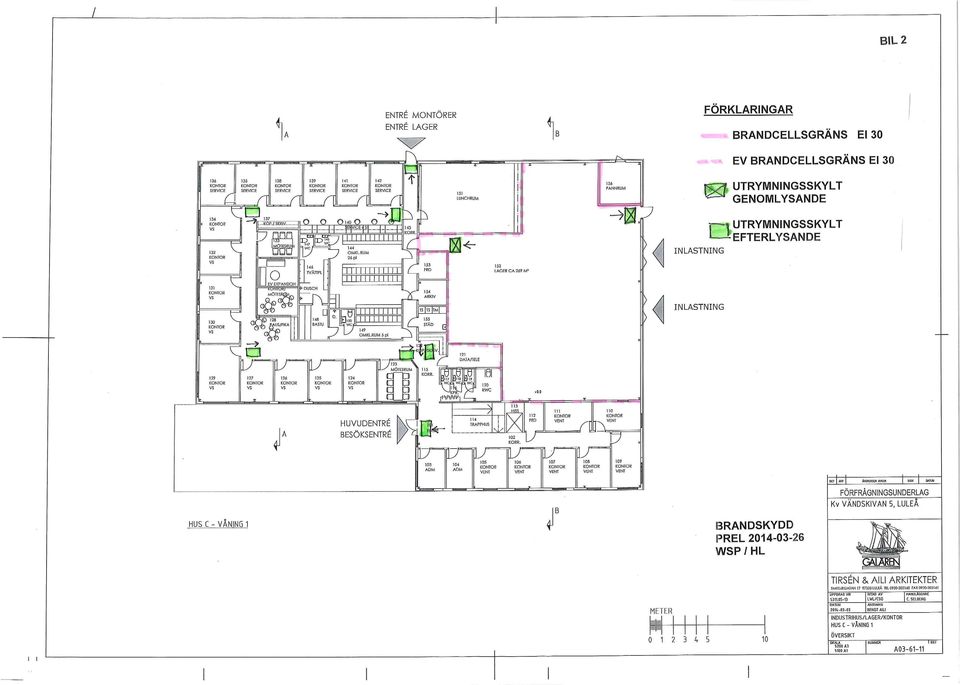

7 6(6) 16. BILAGOR Bil 1: Situationsplan Bil 2: Planer och fasader

8

9

10
