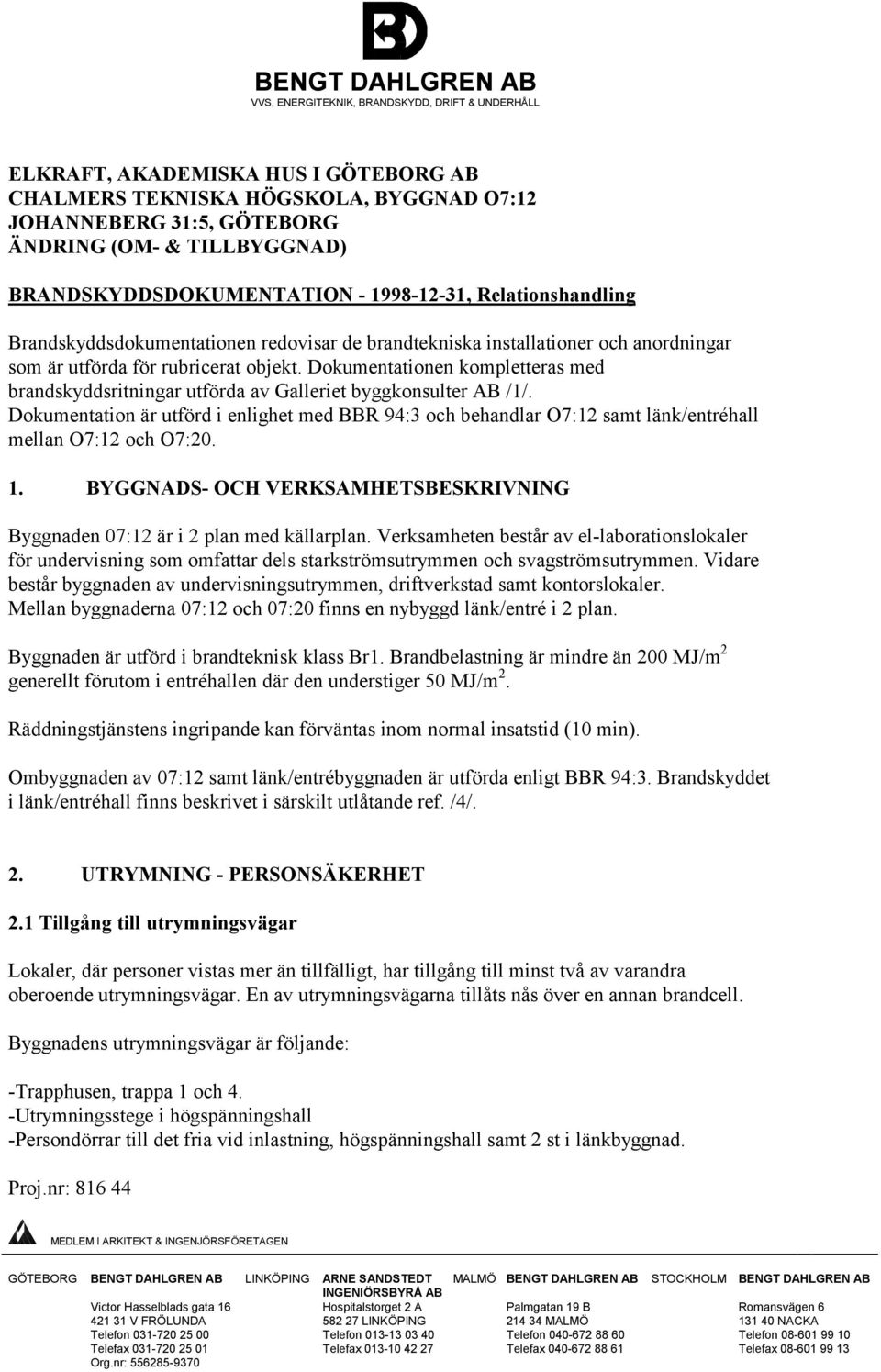

1 VVS, ENERGITEKNIK, BRANDSKYDD, DRIFT & UNDERHÅLL ELKRAFT, AKADEMISKA HUS I GÖTEBORG AB CHALMERS TEKNISKA HÖGSKOLA, BYGGNAD O7:12 JOHANNEBERG 31:5, GÖTEBORG ÄNDRING (OM- & TILLBYGGNAD) BRANDSKYDDSDOKUMENTATION , Relationshandling Brandskyddsdokumentationen redovisar de brandtekniska installationer och anordningar som är utförda för rubricerat objekt. Dokumentationen kompletteras med brandskyddsritningar utförda av Galleriet byggkonsulter AB /1/. Dokumentation är utförd i enlighet med BBR 94:3 och behandlar O7:12 samt länk/entréhall mellan O7:12 och O7: BYGGNADS- OCH VERKSAMHETSBESKRIVNING Byggnaden 07:12 är i 2 plan med källarplan. Verksamheten består av el-laborationslokaler för undervisning som omfattar dels starkströmsutrymmen och svagströmsutrymmen. Vidare består byggnaden av undervisningsutrymmen, driftverkstad samt kontorslokaler. Mellan byggnaderna 07:12 och 07:20 finns en nybyggd länk/entré i 2 plan. Byggnaden är utförd i brandteknisk klass Br1. Brandbelastning är mindre än 200 MJ/m 2 generellt förutom i entréhallen där den understiger 50 MJ/m 2. Räddningstjänstens ingripande kan förväntas inom normal insatstid (10 min). Ombyggnaden av 07:12 samt länk/entrébyggnaden är utförda enligt BBR 94:3. Brandskyddet i länk/entréhall finns beskrivet i särskilt utlåtande ref. /4/. 2. UTRYMNING - PERSONSÄKERHET 2.1 Tillgång till utrymningsvägar Lokaler, där personer vistas mer än tillfälligt, har tillgång till minst två av varandra oberoende utrymningsvägar. En av utrymningsvägarna tillåts nås över en annan brandcell. Byggnadens utrymningsvägar är följande: -Trapphusen, trappa 1 och 4. -Utrymningsstege i högspänningshall -Persondörrar till det fria vid inlastning, högspänningshall samt 2 st i länkbyggnad. Proj.nr: MEDLEM I ARKITEKT & INGENJÖRSFÖRETAGEN GÖTEBORG BENGT LINKÖPING ARNE SANDSTEDT INGENIÖRSBYRÅ AB Victor Hasselblads gata 16 Hospitalstorget 2 A V FRÖLUNDA LINKÖPING Telefon Telefon Telefax Telefax Org.nr: MALMÖ BENGT STOCKHOLM BENGT Palmgatan 19 B MALMÖ Telefon Telefax Romansvägen NACKA Telefon Telefax

2 3 - Plan 3 utryms via trapphusen samt via dörr ut till Länk/Entré. Kontorsutrymmen och dylikt i anslutning till rum 3501 utrymmer även via interntrappa ned till plan 2. - Trapphusen, trappa 1 och 4, klassificeras som utrymningsvägar m.a.p. ytskikt, beklädnad samt brännbart material. - Vid utrymning från starkströmsutrymmen gäller särskilda föreskrifter (nödöppnare m.m.) Detta är utfört i enlighet med starkströmsföreskrifterna. Utrymningstrategi finns redovisad på brandskyddsritningar /1/ i form av pilar. 2.2 Framkomlighet och låsning Fri bredd i utrymningsvägar understiger ej 0.9 (dörrar ej mindre än 0.8, förutom i inlastning 2509 där persondörr i port är 0,6 meter bred). Dörrar för utrymning som betjänar lokaler där mer än 30 personer kan vistas, är utåtgående i utrymningsriktningen. Dörrar för utrymning är lätt öppningsbara utan nyckel. Då nödöppningsknapp finns för låsöppning är den placerad väl synligt intill dörrens öppningsvred. Särskilda krav ställs på starkströmsutrymmen med panikreglar o. dyl. 2.3 Gångavstånd Gångavståndet till närmaste utrymningsväg eller dörr till annan brandcell överstiger ej 45 meter för kontorsbrandceller, förutom rum 2543 och I undervisningslokaler, laborationslokaler och liknande lokaler överstiger ej gångavståndet 30 meter. Kontorsutrymmena 2543 och 2544 är försedda med utrymningslarm för att kompensera att gångavståndet är längre än det föreskrivna (dock mindre än 55 meter). 2.4 Utrustning a. Utrymningsstege Entresolutrymmen (plan 1-3) i anslutning till högspänningshall (kupolen) är utrustade med utrymningsstege.

3 4 b. Utrymningslarm I denna typ av byggnad ställs inga myndighetskrav på utrymningslarm annat än nedan redovisade vilrum, slutna lokaler och dylikt. Exakt omfattning av larmanordningar är redovisad i el-handlingar upprättade av Rejlers Ingenjörer AB /2/. Brandskyddsritningar /1/ anger placering av rökdetektorer och larmdon. Kontorsutrymmena 2543 och 2544 är försedda med utrymningslarm, för att kompensera att gångavståndet till närmaste utrymningsväg är längre än det föreskrivna. Skyddsrum och vilrum i plan 1 samt lunchrum plan 3 är försedda med utrymningslarm. Utrymningslarm i aktuella rum består av larmdon i rummet kopplad till rökdetektor placerad i utanförliggande korridor. Signaltyp enligt SS och sektionering enligt -standard vid brandlarmcentralen. c. Vägledande markering och nödbelysning Byggnaden är försedd med vägledande markering i form av belysta/genomlysta skyltar (utförande enligt AFS 1994:47). Skyltarna har 60 minuters bibehållen funktion vid strömbortfall. Placering anges på brandskyddsritningar /1/. Efterlysande stripes placeras i korridorer som frivillig skyddsåtgärd. Nödbelysning är anordnad i mörka driftrum och liknande samt i korridorer, se el-handling /2/ 3. BRANDCELLSINDELNING Brandcellsindelning redovisas i sin helhet på brandskyddsritningar /1/. Generell beskrivning av brandcellsindelning: - Ställverk och rum för starkströmsapparatur, egna brandceller - Fläktrum utförs som egna brandceller. Schakt gjuts igen i varje våningsplan. - Soprum och verkstad utförs som egna brandceller - Sammanträdesrum (2503 och 2504), bibliotek (2506) och entré (2501) på plan 2, samt kontorsutrymmen ( ) med angränsande korridor (3501 och 3518), utförs som en brandcell i två plan via trappa 7. - Kupolen (högspänningshall) och entresollokaler utförs som en brandcell - Länk/Entré, egen brandcell - Kontorsutrymmen med tillhörande lokaler, egna brandceller - Trapphusen, trappa 1 och 4, egna brandceller Samtliga bjälklag, med undantag av de som är mellan våningar som är i samma brandcell, utgör brandcellsgräns

4 5 4. BRANDCELLSSKILJANDE BYGGNADSDELAR I allmänhet: EI 60 Dörrar och fönster i brandcellsgränser är i allmänhet i samma brandtekniska klass som väggen de är placerade i (Exakt redovisning finns på brandskyddsritningar /1/). Tät del av tak för Länk/Entré är utförd i brandteknisk klass REI-30, som skydd för brandspridning från lågdel till högdel som tillhör annan brandcell. Fönster i fasad (plan 3) på befintliga byggnader (O7:12 och O7:20) som vetter mot den glasförsedda takdelen av Länk/Entré, är utförd i brandteknisk klass E-30. Inomhusfönster under länkens tak som vetter mot andra brandceller är utförda i EI-30 p.g.a. länkens låga brandbelastning samt installationen av brandlarm. Se ref. /4/. 5. YTSKIKT, BEKLÄDNAD OCH LÖS INREDNING a. I utrymningsvägar: Tak- och invändiga väggytor har ytskikt av klass I, fäst på obrännbart material eller på tändskyddande beklädnad. Ingen lös brännbar inredning får förekomma i trapphusen. b. Allmänt: Takytor har ytskikt av klass I, fäst på obrännbart material eller på tändskyddande beklädnad. Väggytor har ytskikt av lägst klass II. För mindre byggnadsdelar, där ytskiktet saknar betydelse för brandförloppet, kan ytskikt vara utfört i lägre klass, dock lägst klass III. 6. BÄRANDE DELAR a. Vertikalt och horisontellt bärverk, generellt: R60 b. Trapplopp och trapplan i trapphus: R30 c. Entréhallens takbärverk R30 7. SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER O7:12 tillhör samma fastighet som övriga (Johanneberg 31:5). Taktäckning på byggnaden utgörs av obrännbart material eller i brandteknisk klass T.

5 6 8. BRANDTEKNISKA INSTALLATIONER 8.1 Brandgasventilation Trapphuset, trappa 1, är försett med brandgasventilation genom öppningsbara fönster i varje våningsplan. Trappa 4 är försett i schakttopp med elektriskt öppningsbar röklucka från markplan (ca. 0,8 m 2 ). Skyddsrum är försett med brandgasventilation genom krigsnödutgången där betongblock i vägg är nedplockat och där lucka i fasad/mark är öppningsbar utifrån. 8.2 Inomhusbrandposter/handbrandsläckare Byggnaden har inomhusbrandposter med full täckning, utförda enligt SS-EN 671-1, som är kompletterade med handbrandsläckare BEII där vatten inte lämpar sig som släckmedel. Brandpostplacering, se brandskyddsritningar /1/. 8.3 Automatiskt brandlarm Det ställs inga myndighetskrav på automatiskt brandlarm i denna byggnad förutom i länkbyggnaden där krav ställs p.g.a. lågt klassade fönsterpartier och oskyddat bärverk. I byggnaden är ett automatiskt brandlarm anordnat enligt el-handlingar /2/. (Utglesat larm i övrigt utfört enligt RUS 110:5). Placering av rökdetektorer och larmknappar anges på brandskyddsritningar /1/. Brandlarmcentralen är placerad i länkbyggnadens entré. 8.4 Brandfarlig vara Brandfarlig vara hanteras enligt SÄI s föreskrifter. Större lösningsmedels-förvaring i anslutning till verkstaden sker i ett för ändamålet speciellt avpassat brandsäkert skåp. 8.5 Nödstopp av processel Anordning för nödstopp av processel är anordnat för Räddningstjänsten för att underlätta deras insats.

6 7 9. LUFTBEHANDLINGSINSTALLATIONER Skydd mot brand- och brandgasspridning via luftbehandlingsinstallationer redovisas i handlingar för VVS-anläggning upprättade av Bengt Dahlgren AB /3/. 9.1 Skydd mot brandgasspridning Skydd mot brandgasspridning mellan brandceller via luftbehandlingssinstallationer sker genom tryckfallsmetoden där tryckfallsförhållanderna i brandfallet är 5 på 1. Luftbehandlingssystemet stängs av vid brand sånär som vissa process-frånluftsfläktar som fortsätter gå under brandförloppet. Rökspjäll finns i brandcellsgränser i plan 1 samt till hissmaskinrum i entréhallen. 9.2 Skydd mot brandspridning: Skydd mot brandspridning mellan brandceller via luftbehandlingsinstallationer sker genom isolering enligt gängse L1-metoden. 10. KONTROLL. OCH UNDERHÅLLSPLAN Funktion Kontroll- och Underhållsansvar Intervall för kontrolloch underhåll Brandsektionering Funktion Intyg / protokoll Larmanordningar Brandlarm Utrymningslarm 1 x 6 mån 1 x 6 mån X X Släckanordningar mm Röklucka m hållmagneter Inomhusbrandposter Handbrandsläckare Brandfarlig vara Utrymningsvägar Dörrar Trapphus Skyltar Nödbelysning 1 x 3 mån 1 x 3 mån 1 x 6 mån Ventilationssystem Funktion Brandgasspjäll Manuellt 1 x 6 mån Automatiskt 1 x 48 h X
