1 RELATIONSHANDLING Antal sidor: 17 : Emma Lindsten Göteborg BENGT DAHLGREN AB Per-Anders Marberg LINKÖPING MALMÖ STOCKHOLM BENGT DAHLGREN AB BENGT DAHLGREN LINKÖPING AB BENGT DAHLGREN MALMÖ AB BENGT DAHLGREN STOCKHOLM AB Victor Hasselblads gata V FRÖLUNDA Telefon Telefax Org. nr: Runstensgatan LINKÖPING Telefon Telefax Org. nr: Sallerupsvägen MALMÖ Telefon Telefax Org. nr: Romansvägen NACKA Telefon Telefax Org. nr:

2 2 INNEHÅLLSFÖRTECKNING SID DOKUMENTINFORMATION 4 Brandskyddsbeskrivning 4 Referenser 4 Ritningar 4 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR Byggnadsbeskrivning Ändringens omfattning Byggnadsteknisk klass Verksamheter Klassificering av lokaler Byggnadens läge Räddningstjänstens insats Regelverk Fastighetsägarens egna ambition avseende brandskydd Mindre avvikelser och alternativ utformning 6 2 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING brandcellsskiljande väggar och bjälklag Brandcellsskiljande dörrar Ytterväggar Schakt Genomföringar i brandcellsskiljande byggnadsdel Installationer i brandcellsskiljande byggnadsdel 8 3 YTSKIKT Tak, väggar och golv Ytskikt på mindre byggnadsdelar Rörisolering Taktäckning och ytterväggar 9 4 BÄRFÖRMÅGA VID BRAND Bärverk Undertak 10 5 SKYDD MOT UPPKOMST AV BRAND 10 6 UTRYMNING Tillgång till/redovisning av utrymningsvägar Utrymningsdimensionering Personantal Gångavstånd till och i utrymningsväg Passagemått och dörrar i utrymningsväg / framkomlighet Låsning Möbler Utrustning 11 7 LUFTBEHANDLINGSINSTALLATIONER Systembeskrivning Skydd mot brandgasspridning Skydd mot brandspridning Material Imkanal 13 8 SLÄCKUTRUSTNING OCH BRANDGASVENTILATION Inomhusbrandposter/handbrandsläckare Brandgasventilation av trapphus och hiss 14

3 3 INNEHÅLLSFÖRTECKNING 9 ÖVRIGA BRANDTEKNISKA INSTALLATIONER Brand- och utrymningslarm Vägledande markeringar Allmänbelysning och nödbelysning Utrymningsplaner Skyltning BRANDFARLIG VARA KONTROLL- OCH UNDERHÅLLSRUTINER 17 SID

4 4 DOKUMENTINFORMATION Vår beställare i detta projekt är Akademiska Hus i Göteborg. Denna dokumentation omfattar delar av byggnaden (dvs. kurshus 07:4): del av plan 5, samt mindre delar av plan 1 och 2. Brandskyddsbeskrivningen är en sammanställning av utformning och utförande av rubricerad byggnads brandskydd. Beskrivningen är utförd enligt Boverkets Byggregler, BBR 10. Denna utgåva är en relationshandling, d v s den redovisar brandskyddet när projektet är slutfört. Denna handling är dock inget intyg att brandskyddet är utfört enligt nedanstående, utan det sker via den kvalitetsansvariges kontrollplan. Tillsammans med tillhörande brandskyddsritningar är detta en brandskyddsdokumentation enligt BBR 10, kapitel 5:12. REFERENSER Referenser till följande handböcker redovisas ej specifikt: - Brandskydd i boverkets byggregler BBR, K. Fallkvist, A. Klippberg, A. Wallin, Svenska brandförsvarsföreningen, Stockholm Brandskyddshandboken, rapport 3117, Brandteknik, Lunds Tekniska Högskola, Lund RITNINGAR Brandskyddsbeskrivningen är baserad på ritningar upprättade av Liljewall Arkitekter AB, ref. /1/. RITN. NR RITNINGENS BENÄMNING DATUM REV. DATUM A Hus 2, plan 1, del A Hus 1, plan 2, del A Hus 1, plan 5, del A Hus 1, plan 5, del A Hus 1, plan 5, del

5 5 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR I detta avsnitt beskrivs de förutsättningar som är dimensionerande för utformningen av byggnadens brandskydd. Eventuella framtida förändringar av dessa förutsättningar kommer således innebära att utformningen av brandskyddet måste beaktas och vid behov kompletteras. 1.1 BYGGNADSBESKRIVNING Byggnaden består tre huskroppar där antalet plan varierar mellan 7 till 10 stycken (utan inredd vind). Sydöstra husdelen ligger i suterräng. 1.2 ÄNDRINGENS OMFATTNING Ändringen omfattar stor del av plan 5 i mittersta huskroppen. Ändringen innebär inte att verksamheten ändras. Ändringen omfattar även mindre del av plan 1 i sydöstra huskroppen och innebär att brandcellsgräns flyttas så att kapprum 1226C och HWC 1226D samt WC 1226E tillhör korridor 1226, istället för korridor 1226 H. Två teknologlokaler ändras för att rymma fler antal personer. Lokal 2110 på plan 2 i mittersta huskroppen är ett skyddsrum och har tidigare nyttjas som förvaringsutrymme och utrymmet används nu istället för elevskåp. 1.3 BYGGNADSTEKNISK KLASS Ändringen har utförts utifrån att byggnaden är uppförd i byggnadsteknisk klass Br VERKSAMHETER Verksamheten är högskolverksamhet, huvudsakligen med laboratorier innehållande bl.a. kemikalier. Omfattande hantering av brandfarlig vara bedöms ej hanteras i laboratorielokalerna. Mängden anses dock heller inte vara ringa. Personer som vistas i byggnaden förutsätts ha relativt god lokalkännedom, dock inte om hela byggnaden. Lokalerna är inte avsedda för sovande personer. Rum 5178 på plan 5 är dock ett vilrum. 1.5 KLASSIFICERING AV LOKALER Utrymningsvägar är trapphus och dörrar till det fria i fasad.

6 6 1.6 BYGGNADENS LÄGE Ändringen påverkar ej byggnadens läge. 1.7 RÄDDNINGSTJÄNSTENS INSATS Räddningstjänstens insats kan förväntas inom normal insatstid, det vill säga inom 10 minuter. Utrymningsdimensioneringen förutsätter inte medverkan av räddningstjänstens stegutrustning för utrymning. 1.8 REGELVERK Delar som ändras skall uppfylla BÄR Allmänna råd 1996:4, ändrad genom 1999:1, aktuella delar i Boverkets byggregler, BFS 1993:57 med ändringar t.o.m. BFS 2002:19 (BBR 10) samt BVL och BVF. Dessutom gäller tillämpliga delar av Arbetsmiljöverkets föreskrifter (AFS), Sprängämnesinspektionens föreskrifter (SÄI), Statens Räddningsverks föreskrifter (SRVFS) samt Lagen om skydd mot olyckor (LSO) med föreskrifter (FSO). I denna dokumentation redovisas krav i dessa skrifter avseende vägledande markeringar, nödbelysning, brandfarlig vara, handbrandsläckare och utrymningsplaner. Eventuella övriga krav skall beaktas av övriga projektörer. Denna beskrivning är skriven med förutsättning att ändringen inte innebär att byggnadens brukstid avsevärt förlängs eller att verksamheten avsevärt förändras. Inga följdkrav gäller därmed på icke berörda delar enligt BÄR 96 såvida ändring inte försämrar/påverkar utrymningssituationen i befintliga delar. 1.9 FASTIGHETSÄGARENS EGNA AMBITION AVSEENDE BRANDSKYDD Fastighetsägarens egna ambition avseende brandskyddet överensstämmer med kraven i BBR MINDRE AVVIKELSER OCH ALTERNATIV UTFORMNING Inga avsteg från gällande föreskrifter har gjorts. Nedan redovisas de delar av brandskyddet som frångår vedertagna handbokslösningar. De lösningar som valts anses uppfylla BBR:s krav i kap 5 men redovisas här för att underlätta vid granskning. Huvuddelen av lokalerna på plan 5 i mittersta huskroppen är avsedda för laboratorieverksamhet. Planet är avskiljt brandtekniskt i två delar i klass EI 60 och mindre laboratorielokaler inom respektive del är avskiljda brandtekniskt i klass EI 30, se kap 2.1.

7 7 2 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING 2.1 BRANDCELLSSKILJANDE VÄGGAR OCH BJÄLKLAG Brandcellsgränser redovisas på ritningar /1/. Brandcellsgräns på plan 1 flyttas så att kapprum 1226C och HWC 1226D samt WC 1226E tillhör korridor 1226, istället för korridor 1226 H. Ny brandcellsgräns skall uppfylla brandteknisk klass EI 60. Skyddsrum/rum för elevskåp 2110 på plan 2 utgör egen brandcell. Denna brandcellsgräns är befintlig och skall vara utförd i lägst brandteknisk klass EI 60. Större delen av lokalerna på plan 5 (i mittersta huskroppen) är avsedda för laboratorieverksamhet. Detta plan är avskiljt brandtekniskt i klass EI 60 och skapar två större laboratoriebrandceller. Mindre laboratorielokaler inom respektive del är avskiljda inbördes i brandtekniskt i klass EI 30. Bjälklag utgör brandcellsgräns och skall uppfylla klass EI 60. Brandcellsskiljande vägg skall ansluta mot brandcellsskiljande bjälklag. Utrymmen ovan innertak tillhör underliggande brandcell. 2.2 BRANDCELLSSKILJANDE DÖRRAR Dörrar i brandcellsgräns (EI 60) skall vara utförda i klass EI 60-C. Där brandcellsgräns skall vara i klass EI 30 kan dock dörrar vara utförda i klass EI 30-C (befintliga dörrar till laboratoriesalarna accepteras om de förses med infräst svällist runt karm). Dörrar till trapphus kan utföras i klass EI 30-C. Brandteknisk klass E kan i vissa fall ersätta klass EI (detta förutsätter tillräckligt skyddsavstånd till utrymmande personer samt brännbart material). Pardörrar i brandcellsgräns skall vara försedda med koordinatorer samt automatisk kantregel (enligt produktens typgodkännandebevis). Brandcellsskiljande dörrar som förväntas stå uppställda i den dagliga verksamheten skall vara utrustade med magnethållare kopplat till rökdetektor i angränsande utrymmen. Dörren skall även kunna stängas manuellt med tryckknapp. Eventuell automatisk dörröppningsfunktion eller dörröppning via tryckknapp för dörrar i brandcellsgräns skall kopplas ut vid larm från rökdetektorer i angränsande utrymmen.

8 8 Brandcellsskiljande dörrar skall ha tillhållning. Fallkolv skall fästa i karm enligt typgodkännande, alternativt accepteras tillhållning via elslutbleck. Vid tillhållning i elslutbleck skall dessa vara typgodkända för brandklassade dörrar. Dörrstängare som är typgodkända för tillhållning accepteras. 2.3 YTTERVÄGGAR Ytterväggar påverkas ej av ändringen. 2.4 SCHAKT Ventilationsschakten är befintliga. De är utförda igengjutna i våningsplanen. 2.5 GENOMFÖRINGAR I BRANDCELLSSKILJANDE BYGGNADSDEL Eventuella genomföringar i brandcellsskiljande byggnadsdelar skall vara tätade med typgodkänd brandtätning till motsvarande klass som krävs för genombruten byggnadsdel. Brandtätningar med svällande brandskyddsmassa skall vara utförda täta mot genomföringar, så att varken kall eller varm rök kan passera genom brandtätningen. Observera att många typer av brandtätningar måste vara utförda från båda sidor av genombruten byggnadsdel. Notera även att det måste finnas plats för erforderlig mängd brandtätningsprodukt i genomföringen, vilket särskilt gäller för svällande brandskyddsmassor vid genomföringar för elkanalisation eller brännbara rör. 2.6 INSTALLATIONER I BRANDCELLSSKILJANDE BYGGNADSDEL Installationer får inte försämra den brandcellsskiljande förmågan. 3 YTSKIKT 3.1 TAK, VÄGGAR OCH GOLV Allmänt Takytor skall i allmänhet vara utförda med ytskikt i lägst euroklass B-s1,d0 (klass I) fäst på euroklass A2-s1,d0 (obrännbart underlag) eller tändskyddande beklädnad. Väggytor skall i allmänhet vara utförda med ytskikt i lägst euroklass C-s2,d0 (klass II). Utrymningsvägar Tak- och väggytor i utrymningsvägar som berörs av ändringen skall vara utförda med ytskikt lägst euroklass B-s1,d0 (klass I) fäst på euroklass A2-s1,d0 (obrännbart underlag) eller tändskyddande beklädnad.

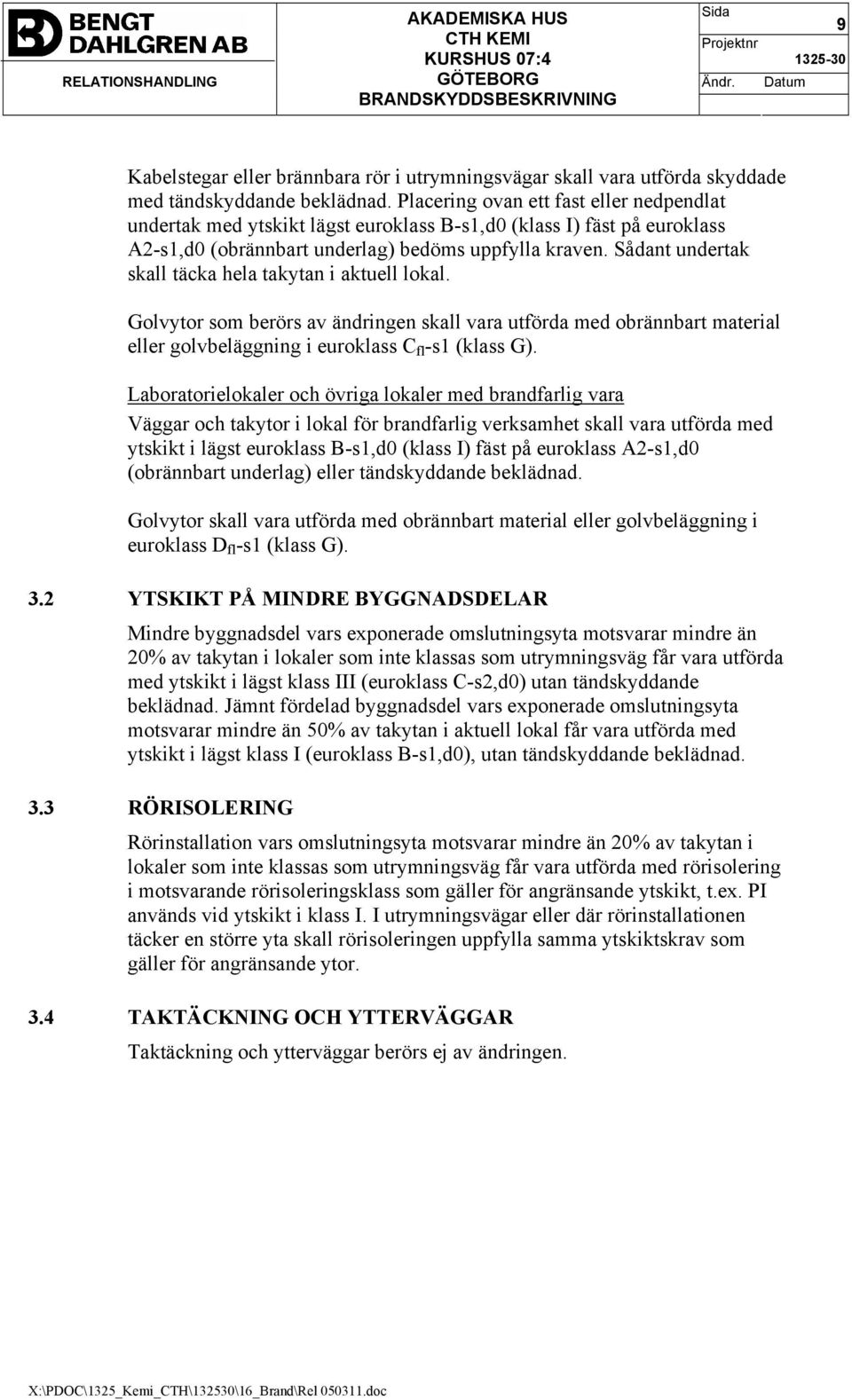

9 9 Kabelstegar eller brännbara rör i utrymningsvägar skall vara utförda skyddade med tändskyddande beklädnad. Placering ovan ett fast eller nedpendlat undertak med ytskikt lägst euroklass B-s1,d0 (klass I) fäst på euroklass A2-s1,d0 (obrännbart underlag) bedöms uppfylla kraven. Sådant undertak skall täcka hela takytan i aktuell lokal. Golvytor som berörs av ändringen skall vara utförda med obrännbart material eller golvbeläggning i euroklass C fl -s1 (klass G). Laboratorielokaler och övriga lokaler med brandfarlig vara Väggar och takytor i lokal för brandfarlig verksamhet skall vara utförda med ytskikt i lägst euroklass B-s1,d0 (klass I) fäst på euroklass A2-s1,d0 (obrännbart underlag) eller tändskyddande beklädnad. Golvytor skall vara utförda med obrännbart material eller golvbeläggning i euroklass D fl -s1 (klass G). 3.2 YTSKIKT PÅ MINDRE BYGGNADSDELAR Mindre byggnadsdel vars exponerade omslutningsyta motsvarar mindre än 20% av takytan i lokaler som inte klassas som utrymningsväg får vara utförda med ytskikt i lägst klass III (euroklass C-s2,d0) utan tändskyddande beklädnad. Jämnt fördelad byggnadsdel vars exponerade omslutningsyta motsvarar mindre än 50% av takytan i aktuell lokal får vara utförda med ytskikt i lägst klass I (euroklass B-s1,d0), utan tändskyddande beklädnad. 3.3 RÖRISOLERING Rörinstallation vars omslutningsyta motsvarar mindre än 20% av takytan i lokaler som inte klassas som utrymningsväg får vara utförda med rörisolering i motsvarande rörisoleringsklass som gäller för angränsande ytskikt, t.ex. PI används vid ytskikt i klass I. I utrymningsvägar eller där rörinstallationen täcker en större yta skall rörisoleringen uppfylla samma ytskiktskrav som gäller för angränsande ytor. 3.4 TAKTÄCKNING OCH YTTERVÄGGAR Taktäckning och ytterväggar berörs ej av ändringen.

10 10 4 BÄRFÖRMÅGA VID BRAND 4.1 BÄRVERK Vertikalt samt horisontellt bärverk som ändras skall vara utfört i lägst klass R 90 (R 60 för bjälklag). Horisontellt, ej stomstabiliserande, bärverk som ändras skall vara utfört i brandteknisk klass R UNDERTAK Bärverk till undertak som saknar brandteknisk funktion skall vara typgodkända eller tåla temperaturer på 300 C under 10 minuter utan att förlora bärförmågan. 5 SKYDD MOT UPPKOMST AV BRAND Uppvärmningsanordning berörs ej av ändringen. Laboratorieverksamheten omfattar hantering av brandfarlig vara och detta innebär risk för uppkomst av brand. Dragskåp och dyl. skall skyddas enligt gällande regler (för hantering av brandfarliga och explosiva varor). 6 UTRYMNING 6.1 TILLGÅNG TILL/REDOVISNING AV UTRYMNINGSVÄGAR Samtliga lokaler, där personer vistas mer än tillfälligt, har tillgång till minst två av varandra oberoende utrymningsvägar. Utrymning sker generellt genom trapphus, alternativt över annan brandcell. 6.2 UTRYMNINGSDIMENSIONERING Utrymningsdimensionering har skett med schablonmetod enligt Boverkets rapport Utrymningsdimensionering /1/. 6.3 PERSONANTAL Teknologlokalerna på plan 1 i sydöstra huskroppen är tillsammans brandtekniskt dimensionerade för ett högsta personantal på 150 personer (3 lokaler à 50 personer). Dörrslagning i utrymningsvägarna är i utrymningsriktningen. Högsta tillåtna personantal är baserat på utrymningsvägarnas kapacitet samt anordningar för utrymning.

11 GÅNGAVSTÅND TILL OCH I UTRYMNINGSVÄG Gångavstånd till närmsta utrymningsväg eller till annan brandcell bör ej överskrida 30 meter, där sammanfallande väg räknas med en faktor 2. Gångavståndet överskrides dock något från skyddsrum/lokal för elevskåp, men bedöms vara acceptabelt då personer endast vistas där tillfälligt och att utrymningsvägar skyltas väl med genomlyst vägledande markering, samt då lokalen förses med nödbelysning. 6.5 PASSAGEMÅTT OCH DÖRRAR I UTRYMNINGSVÄG / FRAMKOMLIGHET Utrymningsvägar utförs med fri bredd av minst 0,9 meter. Dörrar i eller till utrymningsväg skall vara utförda med en fri bredd av minst 0,8 meter och en fri höjd av minst 2,0 meter. Dörrar avsedda att kunna användas av rullstolsbundna bör vara utförda med ett fritt mått på minst 0,9 meter. Dörrar, i eller till utrymningsväg, skall vara utförda lätt öppningsbara med ett nedåtgående trycke samt utåtgående i utrymningsriktningen. Undantag för slagriktning görs för dörrar där det kan förväntas passera färre än 30 personer med god lokalkännedom, samt för dörr till trapphuset på plan 5 i mittersta huskroppen (eftersom ändrad slagriktning skulle innebära att dörr blockerar del av trapplöpet). 6.6 LÅSNING Utrymningsdörrarnas öppningsfunktion skall överbrygga samtliga eventuella låsanordningar. 6.7 MÖBLER Generellt accepteras inga möbler i utrymningsvägar. 6.8 UTRUSTNING Byggnaden förses med utrymningslarm, vägledande markeringar samt nödbelysning som redovisas under kap. 10.

12 12 7 LUFTBEHANDLINGSINSTALLATIONER 7.1 SYSTEMBESKRIVNING Systemet för plan 5 i mittersta huskroppen är befintligt och är ett mekanisk till- och frånluftsystem, med tilluft till korridorer och överluft till laboratorielokaler. Frånluft sker via dragskåp, kemikalieskåp och punktutsug. Nya kanaler för detta är kopplade till befintliga kanaler placerade i schakt i korridor (dvs. till befintligt system). Schakt är befintliga och ändras ej. Fläktar och samlingskanaler är placerade på vind och betjänar flera brandceller. Ventilationssystemet ändras ej för övriga delar som berörs av ombyggnationen. 7.2 SKYDD MOT BRANDGASSPRIDNING Brandgasspridning (för plan 5 i mittersta huskroppen) försvåras genom att systemet är försett med anordningar för rökavluftning. Denna funktion är befintlig och nya kanaler är kopplade på det befintliga. Vid brandindikering från rökdetektor placerad i kanaler (alternativt via heltäckande brandlarm enligt SBF 110) skall spjäll för rökavluftning öppna. Befintligt system har inventeras utifrån ritningar och nuvarande status har bedömt acceptabelt ur brandskyddssynpunkt (dvs. erforderligt skydd mot brand- och brandgasspridning) om funktionen provas på plats så att man kan fastställa att rökavluftningsspjällen öppnar då brand detekteras (via rökdetektorer) i kanalerna. Överluftsdon till laboratorielokaler skall vara försedda med brandgasspjäll i klass EI 60 (EI 30 erfordras men spjäll tillverkas endast i högre klass) som stänger på signal från detektor i angränsande utrymmen. Ventilationskanaler som bryter brandcellsgräns (och betjänar brandcellerna på respektive sida) skall vara försedda med brand/brandgasspjäll i klass EI 60 (gäller t.ex. vid ny placering av brandcellsgräns på plan 1 i sydöstra huskroppen). Spjäll med brandfunktion skall motioneras automatiskt var 48:e timme. Spjäll som skall stänga vid brand skall vara energilöst stängda. Larm skall ges om indikation öppet/stängt ej erhålls. Styrning av brandfunktioner skall ske hårdvarumässigt. Alternativt accepteras styrning via DUC om denna utformas med samma säkerhetsnivå som en brandlarmcentral. Detta innebär bl.a. högsta prioritet för åtkomlighet till programmering (så att ingen av misstag programmerar bort brandfunktioner) samt att säkerhetsläge brand inställer sig vid systemfel i DUC. Systemet skall vara felövervakat.

13 13 Brandfunktioner måste alltid ha högsta prioritet före andra styrfunktioner för ventilationssystemet. Annan styrfunktion för ventilationssystemet får ej blockera framkomst för brandfunktioner. Styrning skall vara utförd så att brandfunktion inträder vid kabelbrott. Alternativt skall styrning vara utförd med övervakat och brandklassat/brandsäkert förlagt kablage. 7.3 SKYDD MOT BRANDSPRIDNING Brandspridning mellan brandceller förhindras genom att kanalgenomföringar i brandcellsgräns är isolerad till motsvarande klass som genombruten byggnadsdel (brand/brandgasspjäll i klass EI 60 monterade i den brandcellskiljande väggen ersätter dock isolering av kanalen vid brandcellsgenombrott). Där brandgasspridningen hindras med rökavluftning (som förutsätter strömmande brandgaser i kanalsystemet) skall nya kanaler isoleras vid brandcellsgenombrott för att förhindra brandspridning. I denna ombyggnation ställs inga krav på isolering för befintliga kanaler, men statusen bör inventeras för att bedöma brandspridningsrisken mellan brandceller (eftersom denna funktion är viktig i förvaltningsskedet för att förhindra brandspridning mellan olika brandceller). 7.4 MATERIAL Material i luftbehandlingsinstallationer får inte bidra till brandspridning. Där systemet är utfört med rökavluftning skall till- och frånluftsdon upprätthålla sin funktion avseende motstånd även vid brandpåverkan. 7.5 IMKANAL Imkanaler / närmaste frånluftskanal för kök eller pentry som omfattas av ändringen skall vara utförda i klass E 15 med erforderligt skyddsavstånd till brännbart material (30 mm), alternativt i klass EI 15. Detta erfordras inte i kök/pentry utrustade endast med kokplatta, mikrovågsugn eller motsvarande. Nya imkanal för kanaler för gaser eller ämnen som kan orsaka brandfarliga avsättningar på kanalväggarna samlas i större kanaler i laboratorielokalerna och går vidare till befintliga schakt i korridor. Kanalerna kan vara utförda oisolerade inom egen brandcell och vid samlingskanalen bedöms utspädningen bli stor så att antändning ej kan ske.

14 14 8 SLÄCKUTRUSTNING OCH BRANDGASVENTILATION 8.1 INOMHUSBRANDPOSTER/HANDBRANDSLÄCKARE Handbrandsläckare skall finnas utplacerade i erforderlig omfattning så att längsta gångavstånd till släckutrustning inte överstiger 25 meter. Vid hantering av brandfarliga ämnen (dvs. vid dragskåp) skall handbrandsläckare, av typen koldioxid, finnas att tillgå inom 25 m. 8.2 BRANDGASVENTILATION AV TRAPPHUS OCH HISS Trapphus och hiss berörs inte av ändringen. 9 ÖVRIGA BRANDTEKNISKA INSTALLATIONER 9.1 BRAND- OCH UTRYMNINGSLARM Automatiskt brandlarm (anordning som detekterar brand) skall finns installerat i berörda delar i form av rökdetektorer. Larmtryckknappar skall finnas placerade i anslutning till utrymningsvägar (trapphus). Vid brandlarm skall följande funktioner träda i kraft: - Utrymningslarm aktiveras - Samtliga magnetuppställda dörrar stängs - Brandfunktioner för nya installationer för ventilationssystemet aktiveras - Larmöverföring sker till räddningstjänst - Nödbelysning tänds (se kap. 9.3) Utrymningslarm (signal som kan uppfattas av personer i byggnaden) skall finnas anordnat i berörda delar i form av ringklocka. Systemet skall utföras enligt CTH-standard. Samtliga lokaler där personer vistas mer än tillfälligt (samt skyddsrum/utrymme för elevskåp 2110 och vilrum 5178) skall ha god hörbarhet från utrymningslarmet. Ljudstyrkan skall överstiga 15 db(a) över normal ljudnivå, dock lägst 65 db(a). I vilrummet gäller lägst 75 db(a) vid huvudet. Där fullgod hörbarhet inte kan garanteras på annat sätt, förses motsvarande lokaler med separat larmdon. Utrymningslarm skall pågå till återställning sker i centralutrustning.

15 VÄGLEDANDE MARKERINGAR Vägledande markeringar skall finnas placerade vid och till utrymningsvägar. Vägledande markeringar skall vara utförda med genomlysta eller belysta skyltar med krav på 60 minuters bibehållen funktion vid strömbortfall. Om strömförsörjning sker med centralt aggregat skall kablage vara brandsäkert förlagt i lägst klass EI 30 eller utfört med funktionsklassad brandkabel enligt standard IEC Viss vägledande markering är utförad efterlysande och belyses av allmänbelysningen. Detta gäller t.ex. smitvägar mellan laboratorielokalerna. Symbolstorlek bör ej understiga 60 mm. Vägledande markering utformas enligt AFS 1997: ALLMÄNBELYSNING OCH NÖDBELYSNING Allmänbelysning Två efter varandra följande ljuspunkter i korridorer skall vara kopplade till olika gruppsäkringar och olika jordfelsbrytare. Nödbelysning Skyddsrum/lokal för elevskåp 2110 skall vara försedd med nödbelysning enligt SS-EN Nödbelysning skall även finnas anordnat omedelbart utanför utrymmet. Nödbelysningen skall upprätthålla sin funktion under minst 60 minuter vid strömbortfall. Om strömförsörjning sker med centralt aggregat skall kablage vara brandsäkert förlagd i lägst klass EI 30 eller utförd med funktionsklassad brandkabel enligt standard IEC Inom betjänad brandcell får dock kablage vara utförd oklassat under förutsättning att kortslutning inte påverkar strömförsörjningen till övriga brandceller. Nödbelysning skall tändas vid brandlarm. Nödbelysningen skall ge minst 1 lux på gångstråk. 9.4 UTRYMNINGSPLANER Utrymningsplaner skall finnas på lämpliga platser, enligt Lagen om skydd mot olyckor (LSO). Text skall vara utförd på svenska och engelska.

16 SKYLTNING Brandtekniska installationer skall vara märkta tydligt. För tillämpliga delar skall märkningens utförande och placering uppfylla föreskrifterna i AFS 1997:11 Varselmärkning och varselsignalering på arbetsplatser. 10 BRANDFARLIG VARA Hantering av brandfarlig vara skall vara utförd enligt Sprängämnesinspektionens, SÄI s föreskrifter. Beroende på mängd och typ av brandfarlig vara kan tillstånd för hantering / förvaring krävas. Tillstånd söks hos byggnadsnämnden.

17 17 11 KONTROLL- OCH UNDERHÅLLSRUTINER Nedanstående kontroll- och underhållsrutiner är en förutsättning för att byggnadens funktion i händelse av brand skall kunna upprätthållas. Det åligger fastighetsägaren att tillse att dessa rutiner efterlevs. Funktion Brandsektionering /Brandcellsgränser Funktion Dörrstängare Magnethållare Längsta intervall för kontroll /underhåll 6 mån 6 mån 6 mån Larmanordningar. Brandlarm 3 mån. (enligt SBF 110:6) Utrymningslarm 3 mån (enl. SBF Utrymningslarm 2003 ) Släckanordningar Handbrandsläckare Utrymningsvägar Dörrar Vägledande markeringar Nödbelysning Belamring Inredning Ventilationssystem Funktion Brandgasspjäll Rökavluftningsspjäll 12 mån 6 mån 6 mån 6 mån Dagligen vid behov Efter behov (1 mån) 6 mån (manuellt) 48 h (automatiskt) 6 mån
