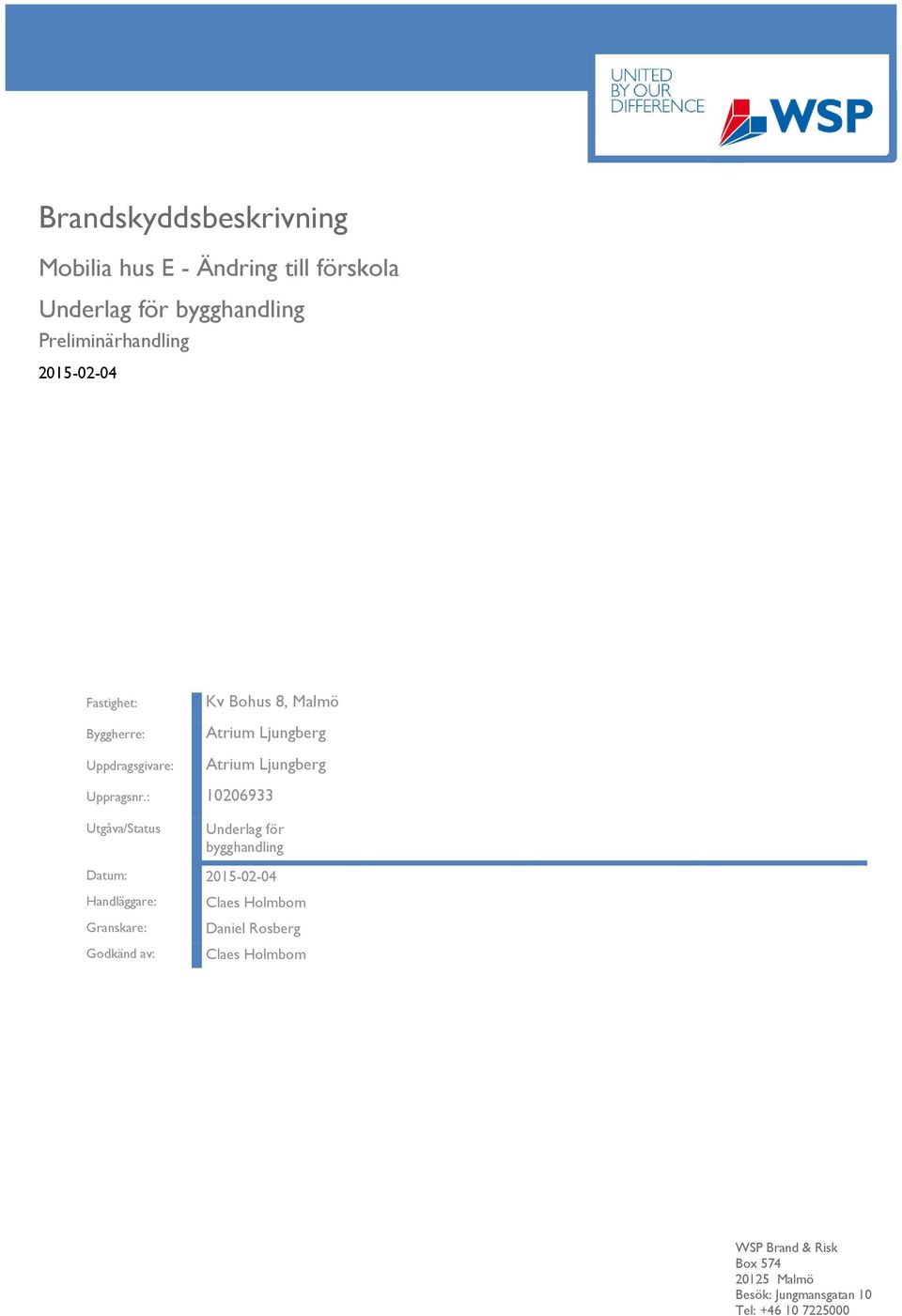

1 Fastighet: Byggherre: Uppdragsgivare: Kv Bohus 8, Malmö Atrium Ljungberg Atrium Ljungberg Uppragsnr.: Utgåva/Status Underlag för bygghandling Datum: Handläggare: Granskare: Godkänd av: Claes Holmbom Daniel Rosberg Claes Holmbom WSP Brand & Risk Box Malmö Besök: Jungmansgatan 10 Tel:

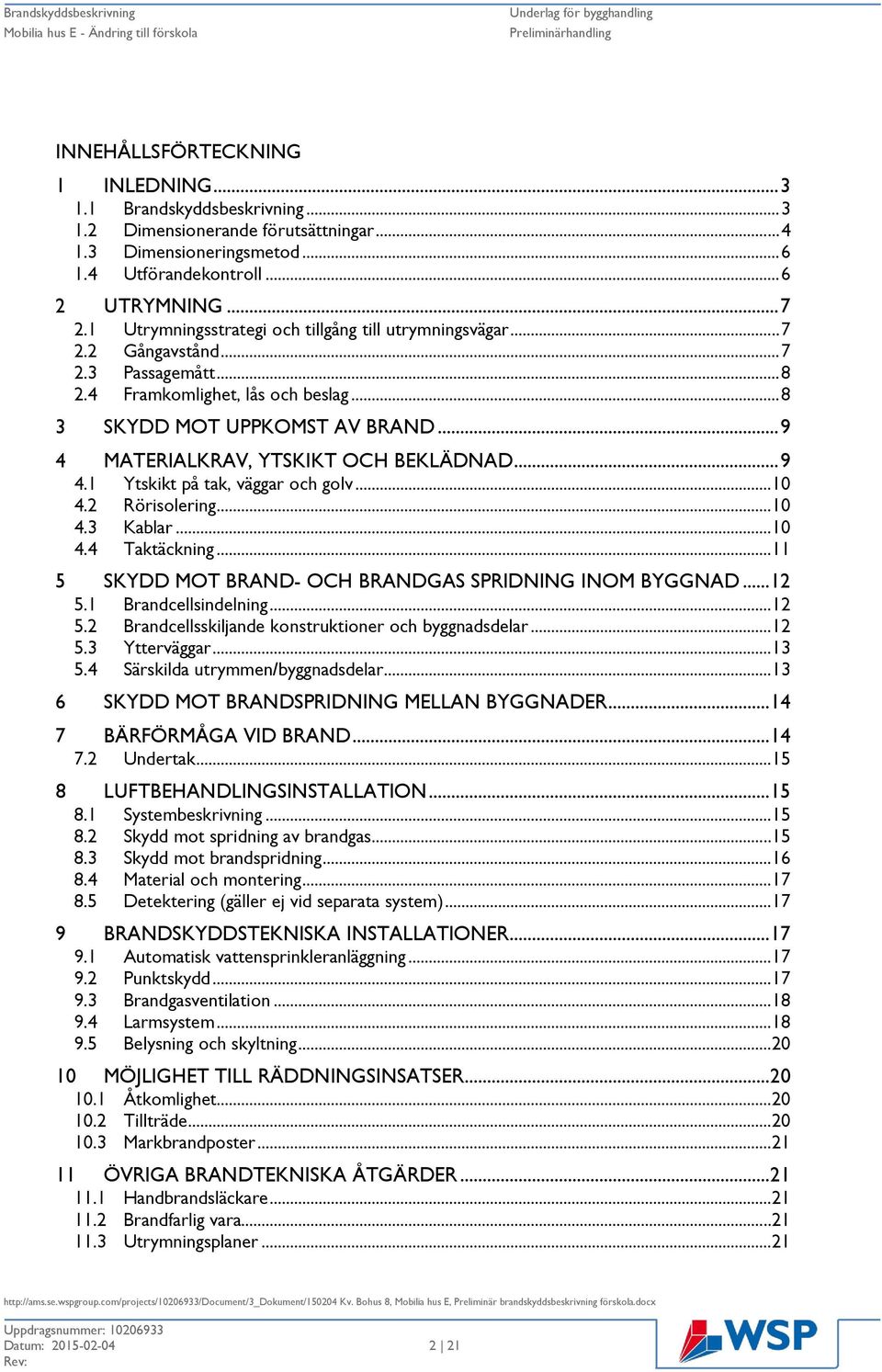

2 INNEHÅLLSFÖRTECKNING 1 INLEDNING Brandskyddsbeskrivning Dimensionerande förutsättningar Dimensioneringsmetod Utförandekontroll UTRYMNING Utrymningsstrategi och tillgång till utrymningsvägar Gångavstånd Passagemått Framkomlighet, lås och beslag SKYDD MOT UPPKOMST AV BRAND MATERIALKRAV, YTSKIKT OCH BEKLÄDNAD Ytskikt på tak, väggar och golv Rörisolering Kablar Taktäckning SKYDD MOT BRAND- OCH BRANDGAS SPRIDNING INOM BYGGNAD Brandcellsindelning Brandcellsskiljande konstruktioner och byggnadsdelar Ytterväggar Särskilda utrymmen/byggnadsdelar SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER BÄRFÖRMÅGA VID BRAND Undertak LUFTBEHANDLINGSINSTALLATION Systembeskrivning Skydd mot spridning av brandgas Skydd mot brandspridning Material och montering Detektering (gäller ej vid separata system) BRANDSKYDDSTEKNISKA INSTALLATIONER Automatisk vattensprinkleranläggning Punktskydd Brandgasventilation Larmsystem Belysning och skyltning MÖJLIGHET TILL RÄDDNINGSINSATSER Åtkomlighet Tillträde Markbrandposter ÖVRIGA BRANDTEKNISKA ÅTGÄRDER Handbrandsläckare Brandfarlig vara Utrymningsplaner Datum:

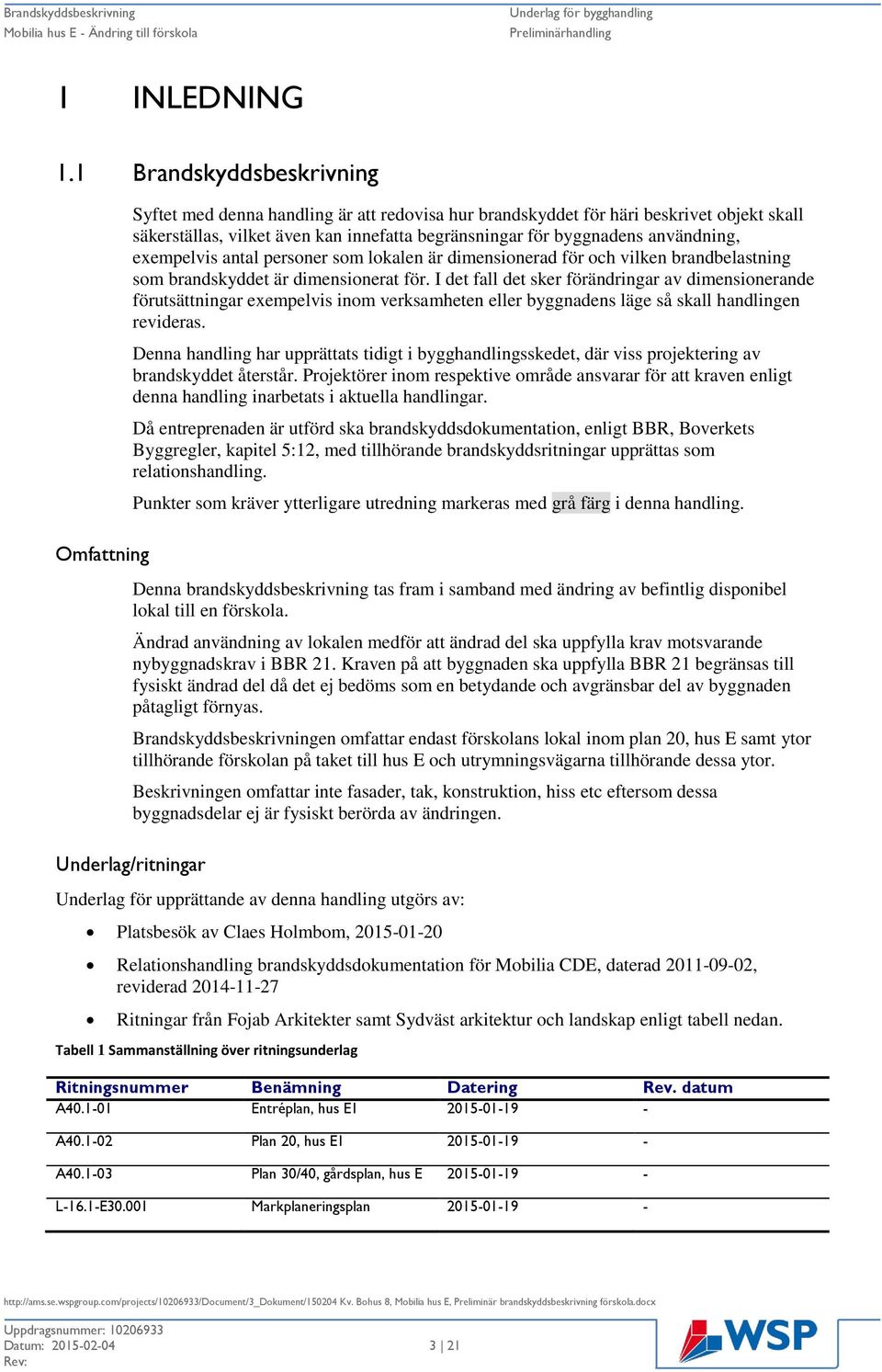

3 1 INLEDNING 1.1 Brandskyddsbeskrivning Syftet med denna handling är att redovisa hur brandskyddet för häri beskrivet objekt skall säkerställas, vilket även kan innefatta begränsningar för byggnadens användning, exempelvis antal personer som lokalen är dimensionerad för och vilken brandbelastning som brandskyddet är dimensionerat för. I det fall det sker förändringar av dimensionerande förutsättningar exempelvis inom verksamheten eller byggnadens läge så skall handlingen revideras. Denna handling har upprättats tidigt i bygghandlingsskedet, där viss projektering av brandskyddet återstår. Projektörer inom respektive område ansvarar för att kraven enligt denna handling inarbetats i aktuella handlingar. Då entreprenaden är utförd ska brandskyddsdokumentation, enligt BBR, Boverkets Byggregler, kapitel 5:12, med tillhörande brandskyddsritningar upprättas som relationshandling. Punkter som kräver ytterligare utredning markeras med grå färg i denna handling. Omfattning Denna brandskyddsbeskrivning tas fram i samband med ändring av befintlig disponibel lokal till en förskola. Ändrad användning av lokalen medför att ändrad del ska uppfylla krav motsvarande nybyggnadskrav i BBR 21. Kraven på att byggnaden ska uppfylla BBR 21 begränsas till fysiskt ändrad del då det ej bedöms som en betydande och avgränsbar del av byggnaden påtagligt förnyas. Brandskyddsbeskrivningen omfattar endast förskolans lokal inom plan 20, hus E samt ytor tillhörande förskolan på taket till hus E och utrymningsvägarna tillhörande dessa ytor. Beskrivningen omfattar inte fasader, tak, konstruktion, hiss etc eftersom dessa byggnadsdelar ej är fysiskt berörda av ändringen. Underlag/ritningar Underlag för upprättande av denna handling utgörs av: Platsbesök av Claes Holmbom, Relationshandling brandskyddsdokumentation för Mobilia CDE, daterad , reviderad Ritningar från Fojab Arkitekter samt Sydväst arkitektur och landskap enligt tabell nedan. Tabell 1 Sammanställning över ritningsunderlag Ritningsnummer Benämning Datering Rev. datum A Entréplan, hus E A Plan 20, hus E A Plan 30/40, gårdsplan, hus E L-16.1-E Markplaneringsplan Datum:

4 Revideringar Denna handling utgör en första version och innehåller därmed inga revideringar. Kvalitetskontroll Denna handling omfattas av internkontroll i enlighet med WSP:s kvalitetssystem, certifierat enligt ISO 9001 och ISO Detta innebär bland annat att annan brandingenjör granskar förutsättningar och redovisade lösningar av brandskyddet. 1.2 Dimensionerande förutsättningar Regelverk Gällande regelverk är: Plan- och bygglagen samt Plan- och byggförordning, PBL (2010:900) och PBF (2011:338) Boverkets byggregler, BBR 21 (BFS 2011:6 med ändringar t.o.m. BFS 2014:3) Boverkets föreskrifter och allmänna råd om tillämpning av europeiska konstruktionsstandarder (eurokoder), BFS 2011:10 med ändringar t.o.m. BFS 2013:10, EKS 9 Med hänseende på vägledande markeringar, nödbelysning och handbrandsläckare beaktas dessutom tillämpliga delar av: AFS, Arbetsmiljöverkets Författningssamling Lag om skydd mot olyckor Mindre avvikelser Inga mindre avvikelser gentemot gällande regelverk har medgivits. Fastighetsägarens egen ambition Fastighetsägarens har en förhöjd ambition avseende brandskydd jämfört med kraven i gällande lagstiftning. Nedanstående utformningar utgör en förhöjd skyddsnivå: - Automatiskt aktiverat brand- och utrymningslarm installeras (kravnivå utgörs av brandvarnare) Inga eventuella försäkringskrav är beaktade. Brandskydd under byggtid Förskolan bör inte tas i bruk innan brandskyddstekniska installationer är i driftklart skick. Om ordinarie utrymningsvägar inte kan användas, ska tillfälliga sådana ordnas. Entreprenadområdet angränsar dels till utrymningsväg betjänande köpcentret och dels till köpcenteryta och det är av högsta vikt att dessa brandcellsgränser hålls intakta samt fria från material som kan försvåra en utrymningssituation. Eftersom ombyggnaden kommer att pågå samtidigt som verksamhet bedrivs i angränsande lokaler åligger det entreprenören att vidta åtgärder så att brandskyddet tillgodoses under byggtiden. Detta innebär bland annat att Datum:

5 brandcellsgränser mot angränsande ytor skall bibehållas under hela byggnationen, brandklassade dörrar ska hållas stängda (kabeldragning över dörröppning i brandcellsgräns är inte tillåtet), utrymning måste tillgodoses, installationer för lokaler där verksamheter bedrivs ska vara i drift mm. Förslag på hur brandskydd under byggtiden kan hanteras kommer presenteras i separat handling benämnd Brandskydd under byggtid. Byggnadsbeskrivning Byggnaden är i 3 plan samt källare. Avståndet till närmsta byggnad överstiger 8 meter. Byggnadens stomme är i stål/betong. Byggnadsteknisk klass Brandbelastning Byggnaden är utförd i klass Br1. Lokalen dimensioneras för en brandbelastning understigande 800 MJ/m 2 golvyta. Räddningstjänstens insats och förmåga Utrymningsdimensioneringen förutsätter inte medverkan av räddningstjänsten. Verksamhet och personantal Särskilda lokaler De aktuella utrymmena som berörs av ombyggnationen tillhör verksamhetsklass Vk5A (förskola) Tabell 2 Särskilda lokaler Definition Utrymningsväg Utrymme Norra trapphuset med tillhörande utrymningskorridor Trapphus ET03 samt intilliggande utrymningskorridorer Korridor 30/F4:02 i hus D Datum:

6 1.3 Dimensioneringsmetod Analytisk dimensionering Analytisk dimensioneringsmetodik har tillämpats för att dimensionera delar av brandskyddet enligt tabell nedan: Tabell 3 Krav som tillgodoses genom analytisk dimensioneringsmetodik Föreskrift Verifieringsmetod Redovisning av verifiering Sammanfattning Återinrymning via dörrar i fasad (BBR 5:335) Kvalitativ bedömning Se kapitel 2.4 Kravet på återinrymning via dörrar i fasad anses ej vara tillämpligt för det aktuella fallet. Taktäckning (BBR 5:62) Kvalitativ bedömning Se kapitel 4.4 På delar av taket ovan hus E anläggs en parkliknande miljö avsedd för lek. Utförandet accepteras trots att klass Broof(t2) ej uppfylls. 1.4 Utförandekontroll Utförandekontroll ska utföras av WSP Brand och risk i samband med entreprenadbesiktning. Datum:

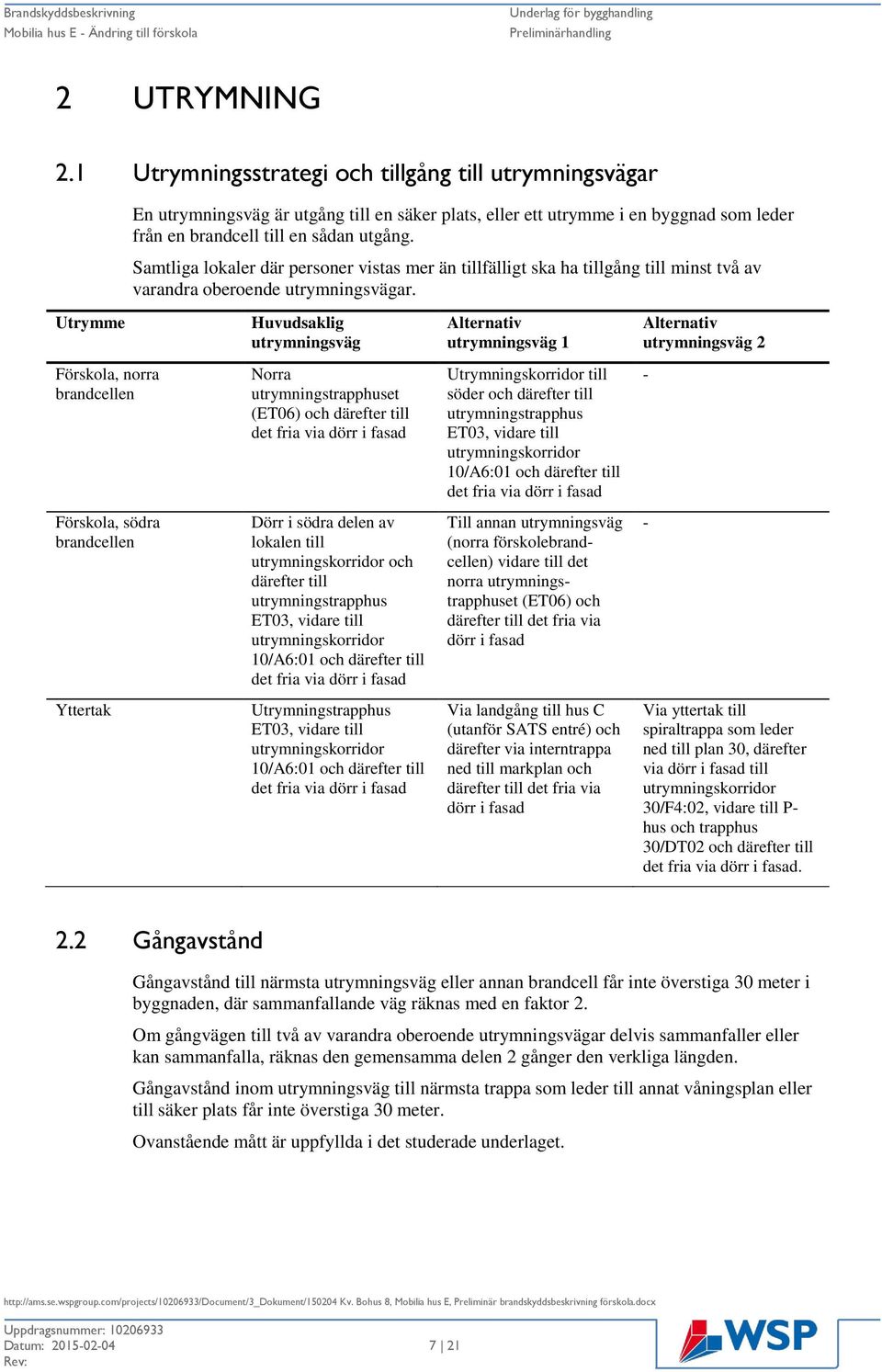

7 2 UTRYMNING 2.1 Utrymningsstrategi och tillgång till utrymningsvägar En utrymningsväg är utgång till en säker plats, eller ett utrymme i en byggnad som leder från en brandcell till en sådan utgång. Samtliga lokaler där personer vistas mer än tillfälligt ska ha tillgång till minst två av varandra oberoende utrymningsvägar. Utrymme Huvudsaklig utrymningsväg Alternativ utrymningsväg 1 Alternativ utrymningsväg 2 Förskola, norra brandcellen Norra utrymningstrapphuset (ET06) och därefter till det fria via dörr i fasad Utrymningskorridor till söder och därefter till utrymningstrapphus ET03, vidare till utrymningskorridor 10/A6:01 och därefter till det fria via dörr i fasad - Förskola, södra brandcellen Dörr i södra delen av lokalen till utrymningskorridor och därefter till utrymningstrapphus ET03, vidare till utrymningskorridor 10/A6:01 och därefter till det fria via dörr i fasad Till annan utrymningsväg (norra förskolebrandcellen) vidare till det norra utrymningstrapphuset (ET06) och därefter till det fria via dörr i fasad - Yttertak Utrymningstrapphus ET03, vidare till utrymningskorridor 10/A6:01 och därefter till det fria via dörr i fasad Via landgång till hus C (utanför SATS entré) och därefter via interntrappa ned till markplan och därefter till det fria via dörr i fasad Via yttertak till spiraltrappa som leder ned till plan 30, därefter via dörr i fasad till utrymningskorridor 30/F4:02, vidare till P- hus och trapphus 30/DT02 och därefter till det fria via dörr i fasad. 2.2 Gångavstånd Gångavstånd till närmsta utrymningsväg eller annan brandcell får inte överstiga 30 meter i byggnaden, där sammanfallande väg räknas med en faktor 2. Om gångvägen till två av varandra oberoende utrymningsvägar delvis sammanfaller eller kan sammanfalla, räknas den gemensamma delen 2 gånger den verkliga längden. Gångavstånd inom utrymningsväg till närmsta trappa som leder till annat våningsplan eller till säker plats får inte överstiga 30 meter. Ovanstående mått är uppfyllda i det studerade underlaget. Datum:

8 2.3 Passagemått Utrymningsvägar och väg till utrymningsväg från förskolan utförs med fri bredd om minst 0,90 meter och fri höjd om minst 2,00 meter. Ledstänger och liknande får inkräkta med högst 0,10 m per sida i utrymningsvägen. Dörröppningar utförs med fri bredd om minst 0,80 meter och med fri höjd om minst 2,00 meter. Utrymningsvägar som betjänar fler än 150 personer utförs med fri bredd om minst 1,20 meter (med detta avses de utrymningsvägar som förväntas använda av besökare i köpcentret). 2.4 Framkomlighet, lås och beslag Dörrar som skall användas för utrymning ska vara lätta att öppna och passera, och vara lätt identifierbara som utgångar. De utförs generellt utåtgående utrymningsriktningen och skall kunna öppnas med ett nedåtgående trycke eller genom att dörren trycks utåt. Dörrar från yttertaket får utföras inåtgående då personantalet är begränsat och det inte anses sannolikt att ett större tryck ska uppstå mot dörren vid en utrymningssituation. Dörrar skall placeras så att de i öppet läge inte hindrar utrymning för andra personer. Låsvred kan användas i förskolan samt de dörrar som leder ut från förskolans ytor till utrymningsväg. Vred som används för att också öppna dörren (manövrerar även tryckesfallet) accepteras ej. Kåpa som täcker vred utformas så att den lätt kan forceras med en hand. Låsta dörrar med fördröjd öppning får inte förekomma. Öppningsfunktionen för dörrar i eller till utrymningsväg skall överbrygga samtliga eventuella låsanordningar som kan vara låsta när personer befinner sig i lokalerna. Observera följande: Generellt på Mobilia CDE gäller att alla dörrar som inte är placerade i fasad ska vara möjliga att återinrymma genom (lås är utformade så att de förblir upplåsta efter att dörr har passerats). Följande tillkommande dörrar ska vara möjliga att återinrymma genom: - De 3 dörrarna ut från förskolan - Dörr mellan förskoleavdelningarna - Dörr från tak in till hisshall 30/B10:04 samt dörr till trapphus ET03 [observera dörr till trapphus ET03 på plan 30 är i dagsläget endast möjligt att återinrymma genom efter att brandlarmet aktiverats. Detta utförande är inte längre acceptabelt då dörren kommer utgöra utrymningsväg från taket. Dörr in till trapphus ET03 ska alltid vara möjlig att återinrymma genom. - Dörr från tak in till utrymningskorridor hus D (30/F4:02) samt dörr ut till p-hus Analytisk dimensionering BBR 5:335 I förskolor gäller att även dörrar i fasad som används för utrymning från förskolan ska vara möjlig att återinrymma genom (syftet med detta är att personalen ska kunna återvända in till förskolan och hämta kvarblivna barn). Detta anses inte vara nödvändigt för att uppnå en god utrymningstrygghet på förskolan i Mobilia på grund av att grundförutsättningarna för utrymning är vitt skilda mellan en typförskola och förskolan som kommer hysas i Mobilia hus E. En förskola är vanligtvis utförd som en envåningsbyggnad i brandteknisk klass Br3. Vid en brand är det alltså av högsta vikt att snabbt evakuera barnen ut från byggnaden och när detta Datum:

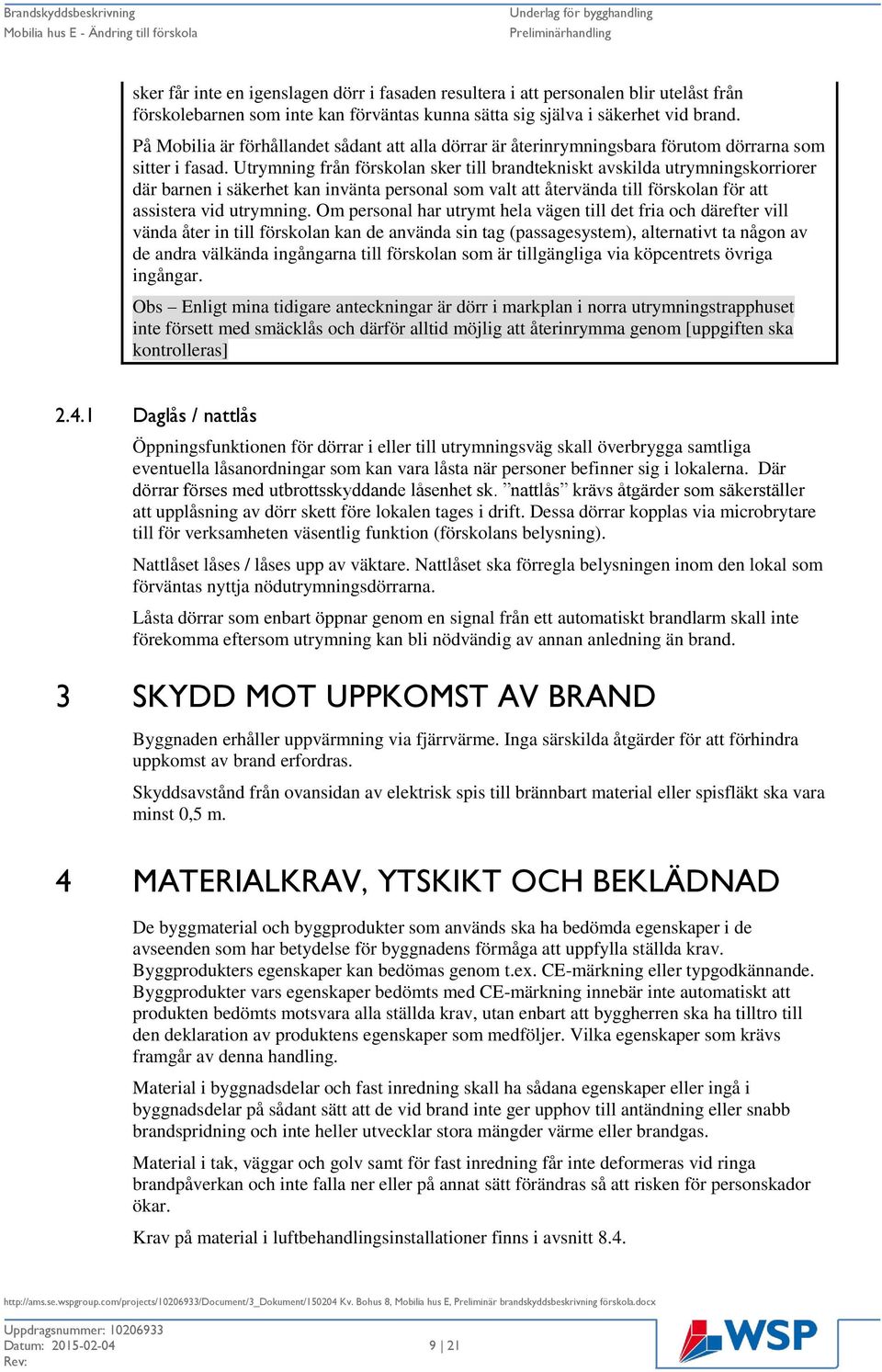

9 sker får inte en igenslagen dörr i fasaden resultera i att personalen blir utelåst från förskolebarnen som inte kan förväntas kunna sätta sig själva i säkerhet vid brand. På Mobilia är förhållandet sådant att alla dörrar är återinrymningsbara förutom dörrarna som sitter i fasad. Utrymning från förskolan sker till brandtekniskt avskilda utrymningskorriorer där barnen i säkerhet kan invänta personal som valt att återvända till förskolan för att assistera vid utrymning. Om personal har utrymt hela vägen till det fria och därefter vill vända åter in till förskolan kan de använda sin tag (passagesystem), alternativt ta någon av de andra välkända ingångarna till förskolan som är tillgängliga via köpcentrets övriga ingångar. Obs Enligt mina tidigare anteckningar är dörr i markplan i norra utrymningstrapphuset inte försett med smäcklås och därför alltid möjlig att återinrymma genom [uppgiften ska kontrolleras] Daglås / nattlås Öppningsfunktionen för dörrar i eller till utrymningsväg skall överbrygga samtliga eventuella låsanordningar som kan vara låsta när personer befinner sig i lokalerna. Där dörrar förses med utbrottsskyddande låsenhet sk. nattlås krävs åtgärder som säkerställer att upplåsning av dörr skett före lokalen tages i drift. Dessa dörrar kopplas via microbrytare till för verksamheten väsentlig funktion (förskolans belysning). Nattlåset låses / låses upp av väktare. Nattlåset ska förregla belysningen inom den lokal som förväntas nyttja nödutrymningsdörrarna. Låsta dörrar som enbart öppnar genom en signal från ett automatiskt brandlarm skall inte förekomma eftersom utrymning kan bli nödvändig av annan anledning än brand. 3 SKYDD MOT UPPKOMST AV BRAND Byggnaden erhåller uppvärmning via fjärrvärme. Inga särskilda åtgärder för att förhindra uppkomst av brand erfordras. Skyddsavstånd från ovansidan av elektrisk spis till brännbart material eller spisfläkt ska vara minst 0,5 m. 4 MATERIALKRAV, YTSKIKT OCH BEKLÄDNAD De byggmaterial och byggprodukter som används ska ha bedömda egenskaper i de avseenden som har betydelse för byggnadens förmåga att uppfylla ställda krav. Byggprodukters egenskaper kan bedömas genom t.ex. CE-märkning eller typgodkännande. Byggprodukter vars egenskaper bedömts med CE-märkning innebär inte automatiskt att produkten bedömts motsvara alla ställda krav, utan enbart att byggherren ska ha tilltro till den deklaration av produktens egenskaper som medföljer. Vilka egenskaper som krävs framgår av denna handling. Material i byggnadsdelar och fast inredning skall ha sådana egenskaper eller ingå i byggnadsdelar på sådant sätt att de vid brand inte ger upphov till antändning eller snabb brandspridning och inte heller utvecklar stora mängder värme eller brandgas. Material i tak, väggar och golv samt för fast inredning får inte deformeras vid ringa brandpåverkan och inte falla ner eller på annat sätt förändras så att risken för personskador ökar. Krav på material i luftbehandlingsinstallationer finns i avsnitt 8.4. Datum:

10 4.1 Ytskikt på tak, väggar och golv Tabell 4 Ytskiktskrav i byggnaden Lokal Takytskikt Väggytskikt Golvytskikt Förskolans lokaler B-s1,d0 C-s2,d0 Utrymningsvägar B-s1,d0 B-s1,d0 * C fl -s1 * Observera att träbeklädnad på väggarna accepteras inom de utrymningsvägar som används vid inlastning under förutsättning att montage ej sker ovan 1400 mm ovan golv. 4.2 Rörisolering Ytskikt på större rörinstallationer utförs enligt ytskiktskravet för angränsande ytor på väggar, tak och golv eller i klass A2L-s1,d0. Om den sammanlagda exponerade omslutningsarean på rörinstallationer är mindre än 20 % av angränsande vägg- eller takyta skall rörisoleringen uppfylla lägst följande klasser: B L -s1,d0 där omgivande ytor har kravet B-s1,d0. C L -s3,d0 där omgivande ytor har kravet C-s2,d Kablar Kablar och upphängningsanordningar skall utformas och installeras så att de inte bidrar till en snabb brandspridning eller producerar stora mängder värme och brandgaser. Med kablar avses signalkablar för tele- och datatrafik samt elkablar. Kablar bör utföras i lägst klass Dca -s2,d2. Datum:

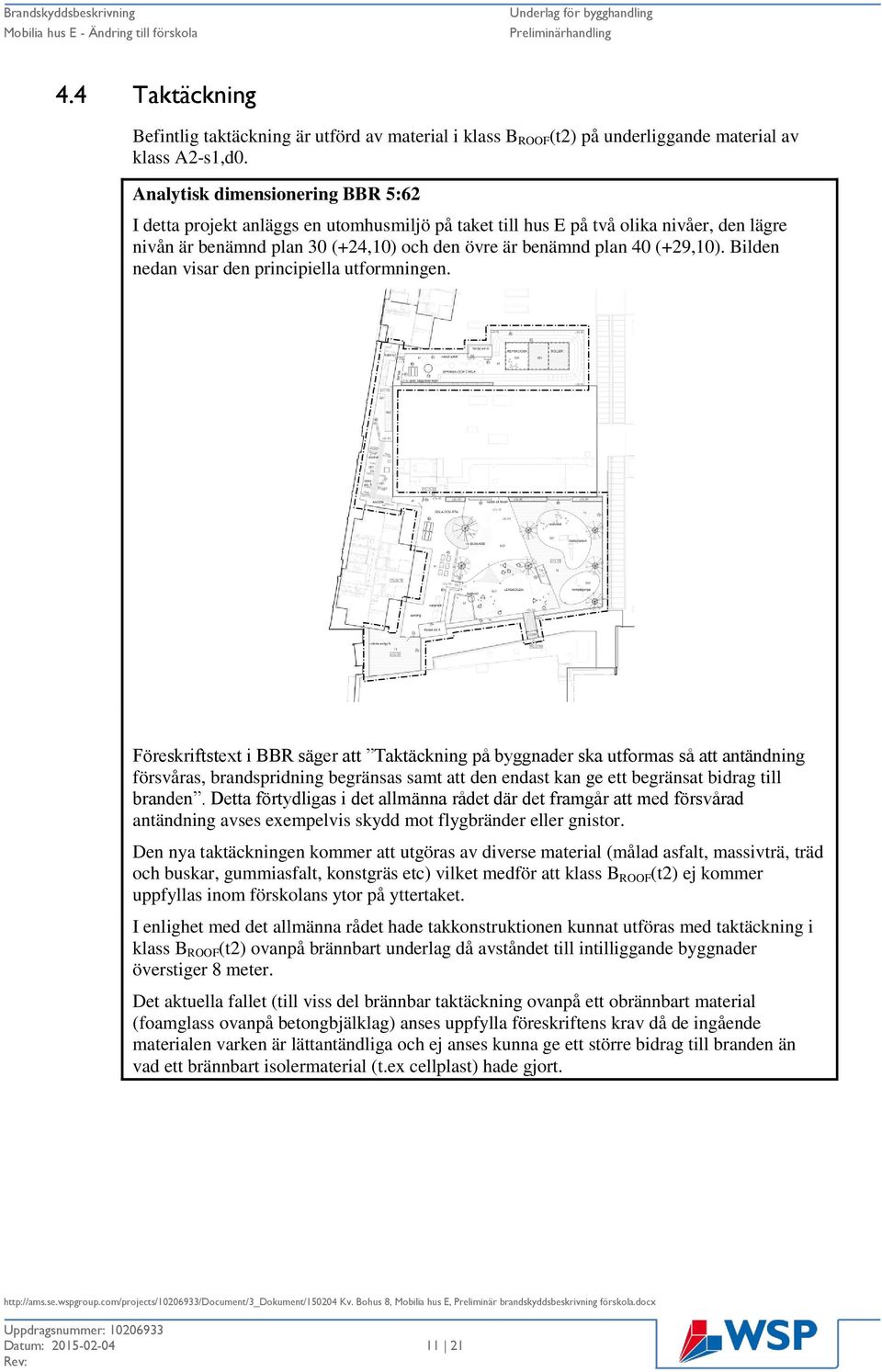

11 4.4 Taktäckning Befintlig taktäckning är utförd av material i klass B ROOF (t2) på underliggande material av klass A2-s1,d0. Analytisk dimensionering BBR 5:62 I detta projekt anläggs en utomhusmiljö på taket till hus E på två olika nivåer, den lägre nivån är benämnd plan 30 (+24,10) och den övre är benämnd plan 40 (+29,10). Bilden nedan visar den principiella utformningen. Föreskriftstext i BBR säger att Taktäckning på byggnader ska utformas så att antändning försvåras, brandspridning begränsas samt att den endast kan ge ett begränsat bidrag till branden. Detta förtydligas i det allmänna rådet där det framgår att med försvårad antändning avses exempelvis skydd mot flygbränder eller gnistor. Den nya taktäckningen kommer att utgöras av diverse material (målad asfalt, massivträ, träd och buskar, gummiasfalt, konstgräs etc) vilket medför att klass B ROOF (t2) ej kommer uppfyllas inom förskolans ytor på yttertaket. I enlighet med det allmänna rådet hade takkonstruktionen kunnat utföras med taktäckning i klass B ROOF (t2) ovanpå brännbart underlag då avståndet till intilliggande byggnader överstiger 8 meter. Det aktuella fallet (till viss del brännbar taktäckning ovanpå ett obrännbart material (foamglass ovanpå betongbjälklag) anses uppfylla föreskriftens krav då de ingående materialen varken är lättantändliga och ej anses kunna ge ett större bidrag till branden än vad ett brännbart isolermaterial (t.ex cellplast) hade gjort. Datum:

12 5 SKYDD MOT BRAND- OCH BRANDGAS- SPRIDNING INOM BYGGNAD 5.1 Brandcellsindelning Brandcellsindelningen ska redovisas i detalj på A-ritningarna, se bilaga 1 för ytterligare information. Följande utrymmen utförs som egna brandceller: Förskolan utgör en egen brandcell (EI60) Förskolan delas av en brandcellsgräns (E30) så att maximalt 2 avdelningar eller funktionella enheter ryms inom en brandcell Övriga befintliga brandcellsgränser bibehålls oförändrade 5.2 Brandcellsskiljande konstruktioner och byggnadsdelar Samtliga brandcellsavskiljande konstruktioner och byggnadsdelar skall uppfylla angivna brandtekniska klasser från båda sidor, d.v.s. oavsett mot vilken sida av konstruktionen/byggnadsdelen brandpåverkan sker, om inget annat anges. Genomföringar, upplag och förband bör särskilt beaktas så att brandcellen upprätthåller sin avskiljande funktion. Teleskopanslutningar krävs ej mot ovanliggande bjälklag Fönster och glasade partier Inga fönster i brandcellsgräns har identifierats. Ej heller fönster i parallella väggar (mindre än 5 meters avstånd) eller i väggvinkel (mindre än 2 meters avstånd). Fönster och glaspartier i brandcellsgräns utförs generellt i motsvarande klass som omgivande byggnadsdel, d.v.s. lägst klass EI 1 XX (EI 2 XX) Dörrar Ny dörr i brandcellsgräns i förskolans yttre väggar ska utföras i lägst klass EI 30-S a C. Befintlig dörr till norra trapphuset (ET06) bibehålls. Dörren uppfyller klass EI30-C. Befintlig dörr i förskolans södra vägg kan bibehållas tills vidare. Eventuellt kommer denna dörr behöva bytas i ett framtida skede när utredningen gällande Robust ståldörrar är slutförd. Dörr mellan förskolans avdelningar ska utföras i lägst klass E 30-C. Dörrstängare bör utformas i lägst brandteknisk klass C1. Dörrar i brandteknisk klass EI 30 får även utföras i lägst klass EI 2 15/EW 30. Eventuell dörröppningsautomatik för dörrar i brandcellsgräns kopplas ur vid larm från rökdetektorer i intilliggande lokaler. Dörrar som förväntas stå uppställda i den dagliga verksamheten förses med uppställningsanordning, exempelvis magnethållare eller dörrstängare med inbyggd automatik, som automatiskt stängs när det förekommer brandgaser i dess närhet eller via det automatiska brandlarmet. Dörrarna skall även kunna stängas manuellt med tryckknapp. Datum:

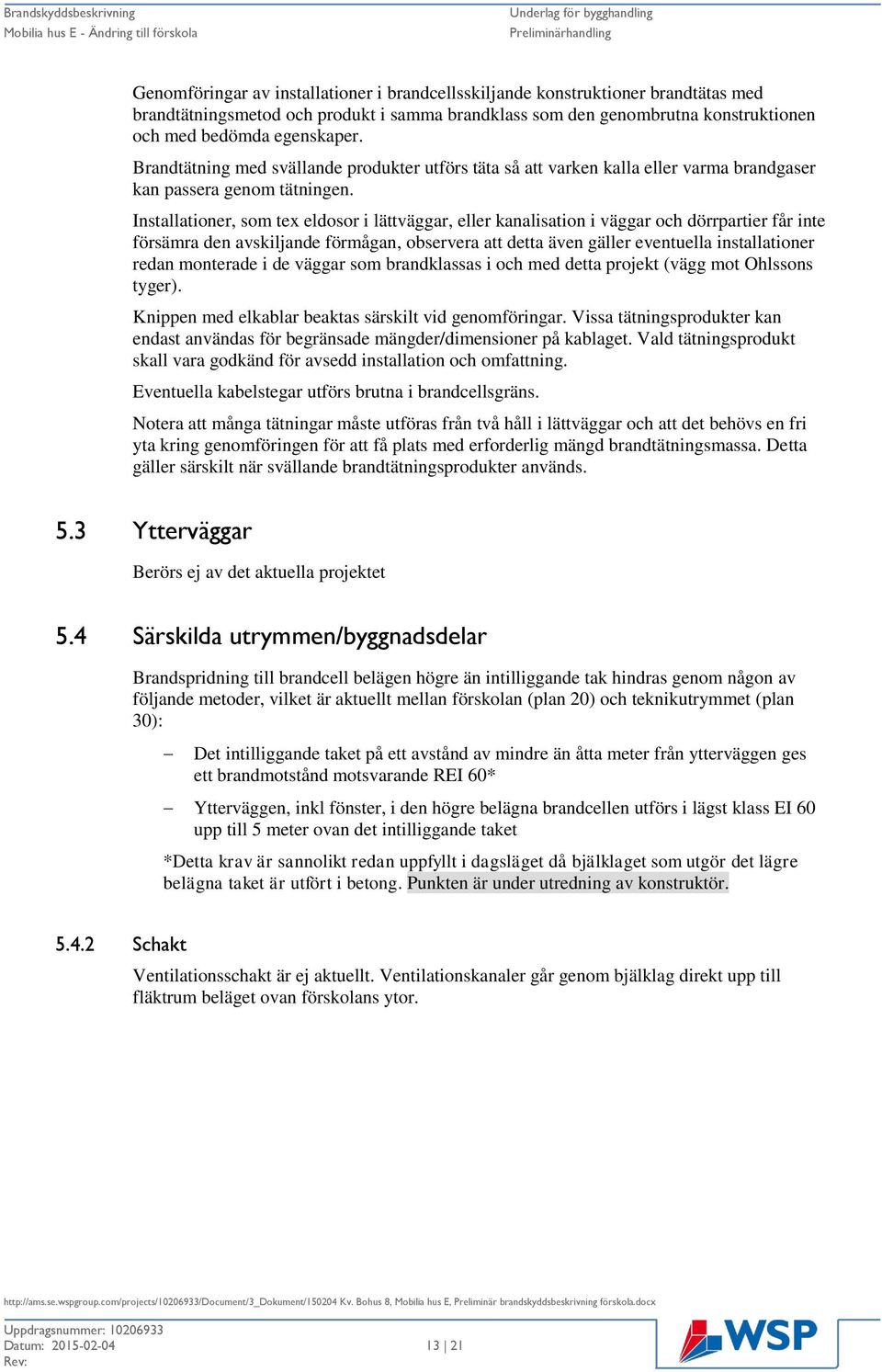

13 Genomföringar av installationer i brandcellsskiljande konstruktioner brandtätas med brandtätningsmetod och produkt i samma brandklass som den genombrutna konstruktionen och med bedömda egenskaper. Brandtätning med svällande produkter utförs täta så att varken kalla eller varma brandgaser kan passera genom tätningen. Installationer, som tex eldosor i lättväggar, eller kanalisation i väggar och dörrpartier får inte försämra den avskiljande förmågan, observera att detta även gäller eventuella installationer redan monterade i de väggar som brandklassas i och med detta projekt (vägg mot Ohlssons tyger). Knippen med elkablar beaktas särskilt vid genomföringar. Vissa tätningsprodukter kan endast användas för begränsade mängder/dimensioner på kablaget. Vald tätningsprodukt skall vara godkänd för avsedd installation och omfattning. Eventuella kabelstegar utförs brutna i brandcellsgräns. Notera att många tätningar måste utföras från två håll i lättväggar och att det behövs en fri yta kring genomföringen för att få plats med erforderlig mängd brandtätningsmassa. Detta gäller särskilt när svällande brandtätningsprodukter används. 5.3 Ytterväggar Berörs ej av det aktuella projektet 5.4 Särskilda utrymmen/byggnadsdelar Brandspridning till brandcell belägen högre än intilliggande tak hindras genom någon av följande metoder, vilket är aktuellt mellan förskolan (plan 20) och teknikutrymmet (plan 30): Det intilliggande taket på ett avstånd av mindre än åtta meter från ytterväggen ges ett brandmotstånd motsvarande REI 60* Ytterväggen, inkl fönster, i den högre belägna brandcellen utförs i lägst klass EI 60 upp till 5 meter ovan det intilliggande taket *Detta krav är sannolikt redan uppfyllt i dagsläget då bjälklaget som utgör det lägre belägna taket är utfört i betong. Punkten är under utredning av konstruktör Schakt Ventilationsschakt är ej aktuellt. Ventilationskanaler går genom bjälklag direkt upp till fläktrum beläget ovan förskolans ytor. Datum:

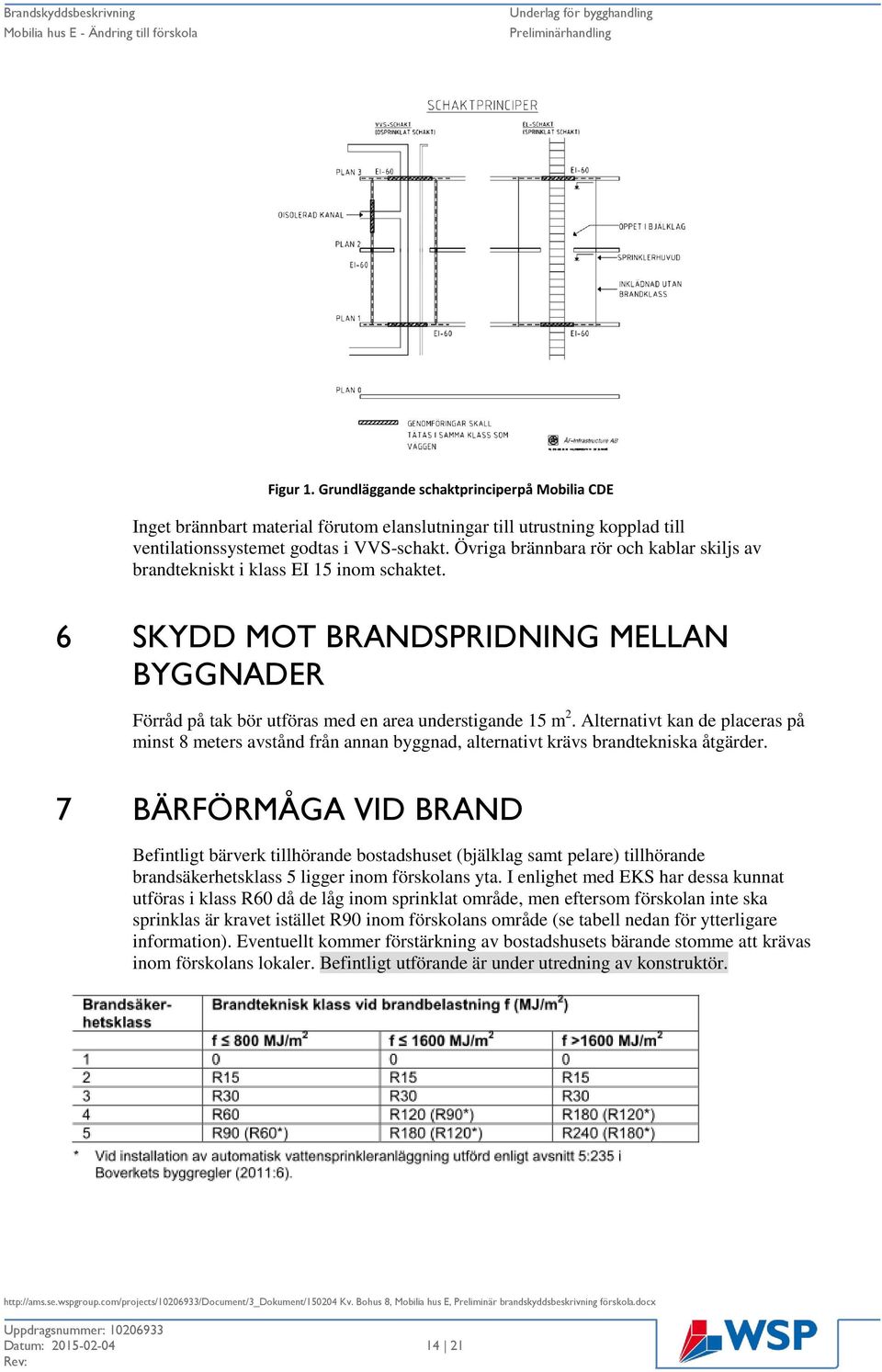

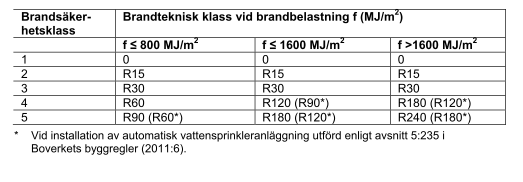

14 Figur 1. Grundläggande schaktprinciperpå Mobilia CDE Inget brännbart material förutom elanslutningar till utrustning kopplad till ventilationssystemet godtas i VVS-schakt. Övriga brännbara rör och kablar skiljs av brandtekniskt i klass EI 15 inom schaktet. 6 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER Förråd på tak bör utföras med en area understigande 15 m 2. Alternativt kan de placeras på minst 8 meters avstånd från annan byggnad, alternativt krävs brandtekniska åtgärder. 7 BÄRFÖRMÅGA VID BRAND Befintligt bärverk tillhörande bostadshuset (bjälklag samt pelare) tillhörande brandsäkerhetsklass 5 ligger inom förskolans yta. I enlighet med EKS har dessa kunnat utföras i klass R60 då de låg inom sprinklat område, men eftersom förskolan inte ska sprinklas är kravet istället R90 inom förskolans område (se tabell nedan för ytterligare information). Eventuellt kommer förstärkning av bostadshusets bärande stomme att krävas inom förskolans lokaler. Befintligt utförande är under utredning av konstruktör. Datum:

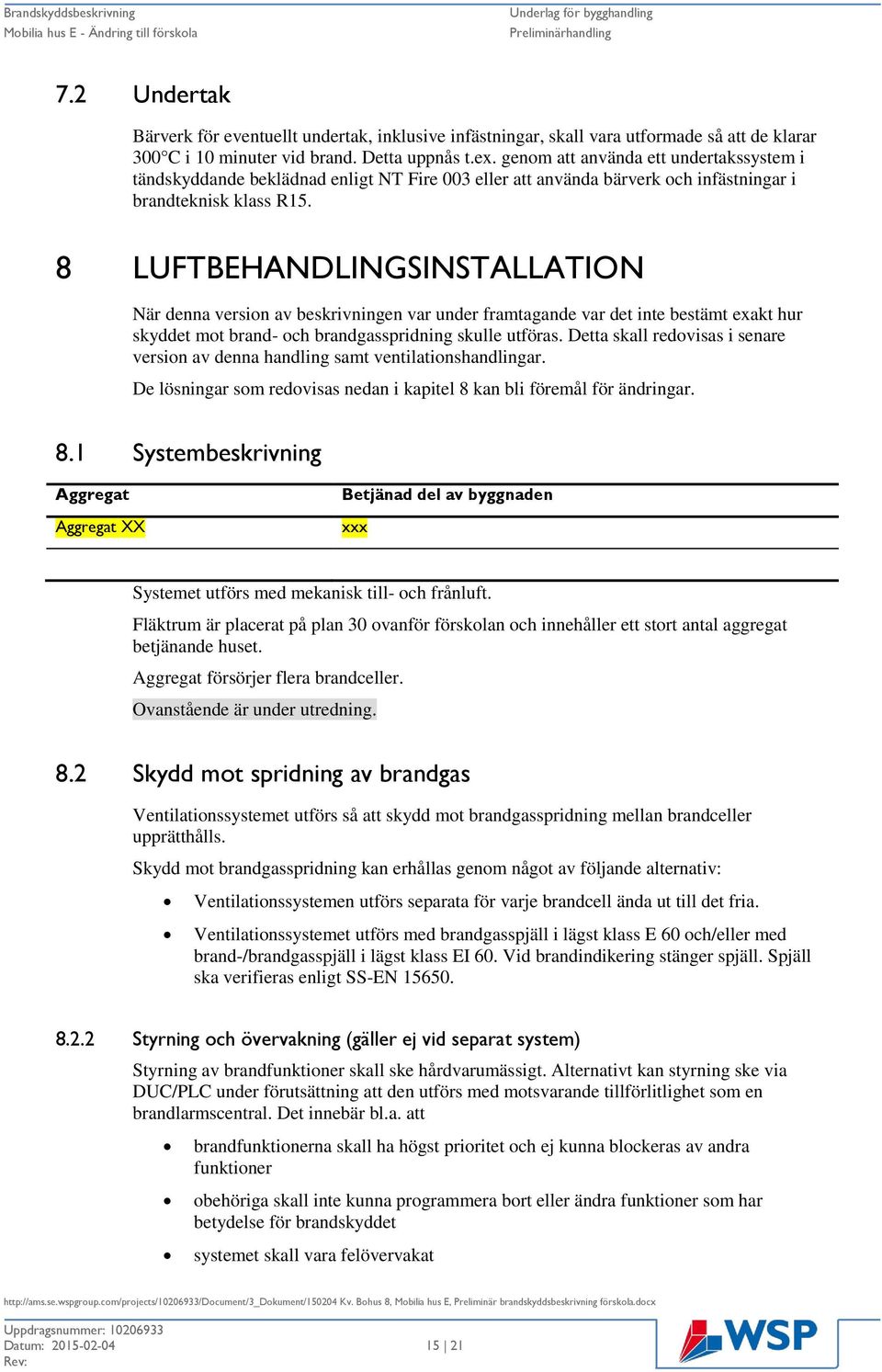

15 7.2 Undertak Bärverk för eventuellt undertak, inklusive infästningar, skall vara utformade så att de klarar 300 C i 10 minuter vid brand. Detta uppnås t.ex. genom att använda ett undertakssystem i tändskyddande beklädnad enligt NT Fire 003 eller att använda bärverk och infästningar i brandteknisk klass R15. 8 LUFTBEHANDLINGSINSTALLATION När denna version av beskrivningen var under framtagande var det inte bestämt exakt hur skyddet mot brand- och brandgasspridning skulle utföras. Detta skall redovisas i senare version av denna handling samt ventilationshandlingar. De lösningar som redovisas nedan i kapitel 8 kan bli föremål för ändringar. 8.1 Systembeskrivning Aggregat Aggregat XX Betjänad del av byggnaden xxx Systemet utförs med mekanisk till- och frånluft. Fläktrum är placerat på plan 30 ovanför förskolan och innehåller ett stort antal aggregat betjänande huset. Aggregat försörjer flera brandceller. Ovanstående är under utredning. 8.2 Skydd mot spridning av brandgas Ventilationssystemet utförs så att skydd mot brandgasspridning mellan brandceller upprätthålls. Skydd mot brandgasspridning kan erhållas genom något av följande alternativ: Ventilationssystemen utförs separata för varje brandcell ända ut till det fria. Ventilationssystemet utförs med brandgasspjäll i lägst klass E 60 och/eller med brand-/brandgasspjäll i lägst klass EI 60. Vid brandindikering stänger spjäll. Spjäll ska verifieras enligt SS-EN Styrning och övervakning (gäller ej vid separat system) Styrning av brandfunktioner skall ske hårdvarumässigt. Alternativt kan styrning ske via DUC/PLC under förutsättning att den utförs med motsvarande tillförlitlighet som en brandlarmscentral. Det innebär bl.a. att brandfunktionerna skall ha högst prioritet och ej kunna blockeras av andra funktioner obehöriga skall inte kunna programmera bort eller ändra funktioner som har betydelse för brandskyddet systemet skall vara felövervakat Datum:

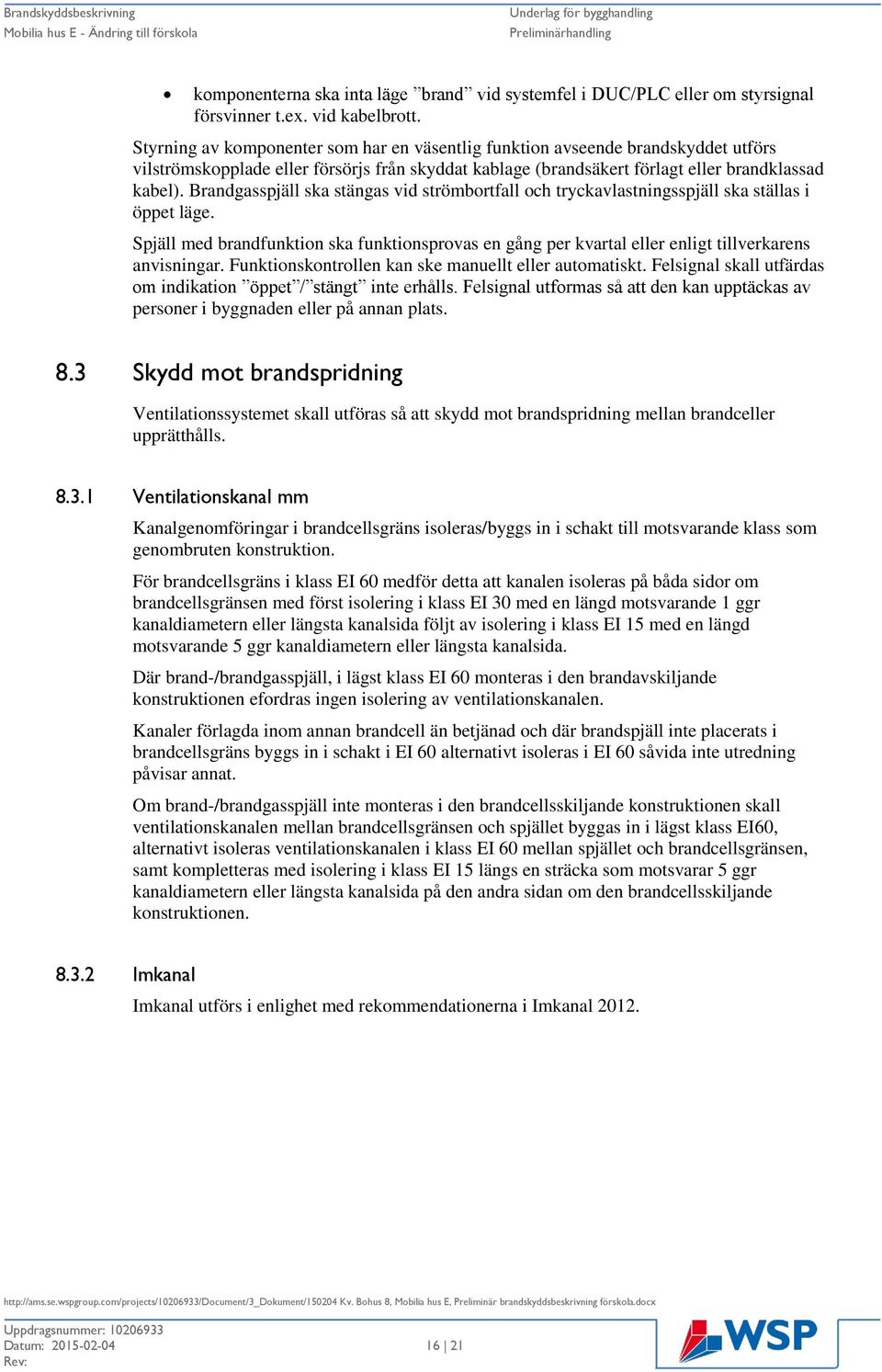

16 komponenterna ska inta läge brand vid systemfel i DUC/PLC eller om styrsignal försvinner t.ex. vid kabelbrott. Styrning av komponenter som har en väsentlig funktion avseende brandskyddet utförs vilströmskopplade eller försörjs från skyddat kablage (brandsäkert förlagt eller brandklassad kabel). Brandgasspjäll ska stängas vid strömbortfall och tryckavlastningsspjäll ska ställas i öppet läge. Spjäll med brandfunktion ska funktionsprovas en gång per kvartal eller enligt tillverkarens anvisningar. Funktionskontrollen kan ske manuellt eller automatiskt. Felsignal skall utfärdas om indikation öppet / stängt inte erhålls. Felsignal utformas så att den kan upptäckas av personer i byggnaden eller på annan plats. 8.3 Skydd mot brandspridning Ventilationssystemet skall utföras så att skydd mot brandspridning mellan brandceller upprätthålls Ventilationskanal mm Kanalgenomföringar i brandcellsgräns isoleras/byggs in i schakt till motsvarande klass som genombruten konstruktion. För brandcellsgräns i klass EI 60 medför detta att kanalen isoleras på båda sidor om brandcellsgränsen med först isolering i klass EI 30 med en längd motsvarande 1 ggr kanaldiametern eller längsta kanalsida följt av isolering i klass EI 15 med en längd motsvarande 5 ggr kanaldiametern eller längsta kanalsida. Där brand-/brandgasspjäll, i lägst klass EI 60 monteras i den brandavskiljande konstruktionen efordras ingen isolering av ventilationskanalen. Kanaler förlagda inom annan brandcell än betjänad och där brandspjäll inte placerats i brandcellsgräns byggs in i schakt i EI 60 alternativt isoleras i EI 60 såvida inte utredning påvisar annat. Om brand-/brandgasspjäll inte monteras i den brandcellsskiljande konstruktionen skall ventilationskanalen mellan brandcellsgränsen och spjället byggas in i lägst klass EI60, alternativt isoleras ventilationskanalen i klass EI 60 mellan spjället och brandcellsgränsen, samt kompletteras med isolering i klass EI 15 längs en sträcka som motsvarar 5 ggr kanaldiametern eller längsta kanalsida på den andra sidan om den brandcellsskiljande konstruktionen Imkanal Imkanal utförs i enlighet med rekommendationerna i Imkanal Datum:

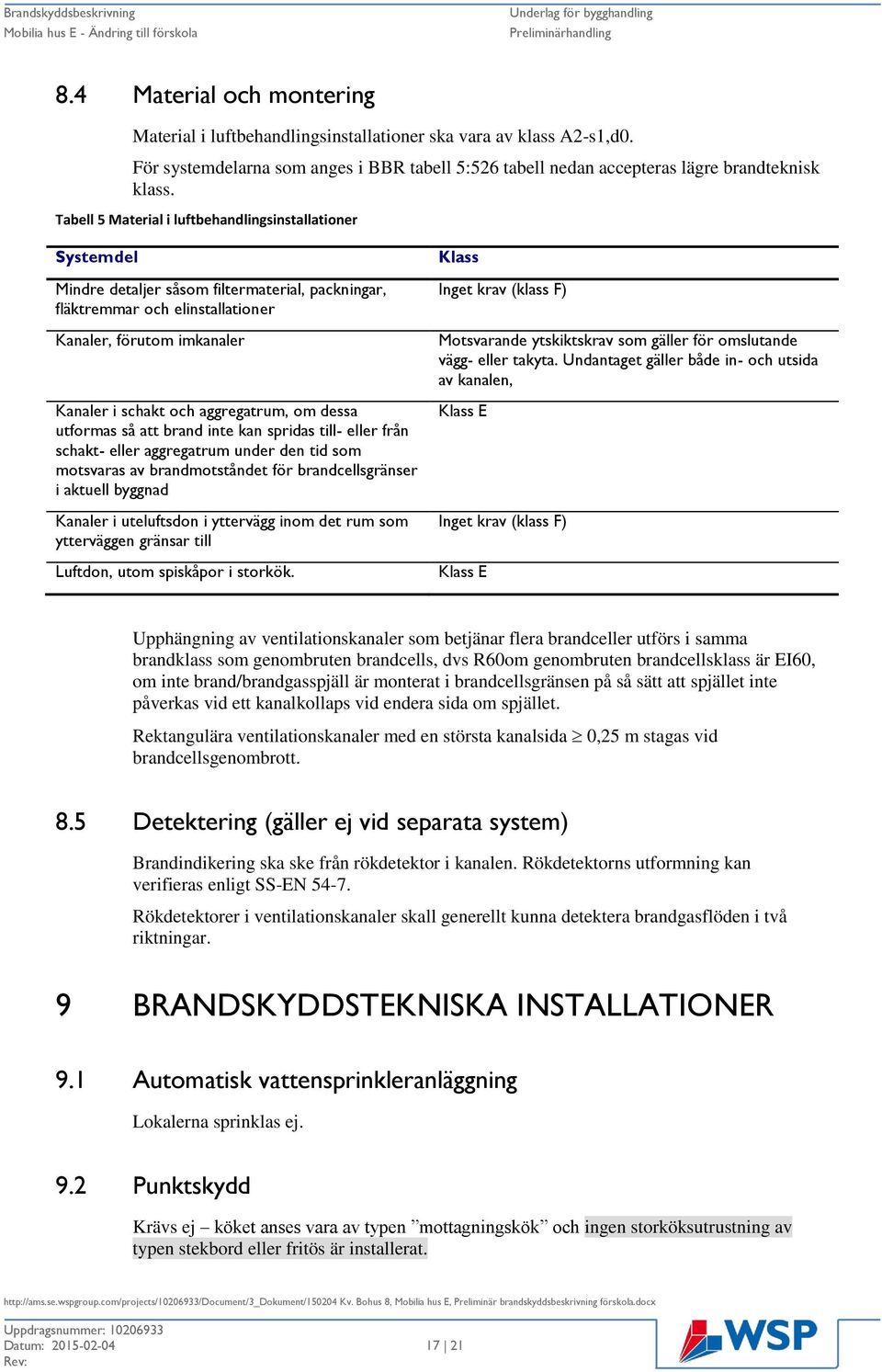

17 8.4 Material och montering Material i luftbehandlingsinstallationer ska vara av klass A2-s1,d0. För systemdelarna som anges i BBR tabell 5:526 tabell nedan accepteras lägre brandteknisk klass. Tabell 5 Material i luftbehandlingsinstallationer Systemdel Mindre detaljer såsom filtermaterial, packningar, fläktremmar och elinstallationer Kanaler, förutom imkanaler Kanaler i schakt och aggregatrum, om dessa utformas så att brand inte kan spridas till- eller från schakt- eller aggregatrum under den tid som motsvaras av brandmotståndet för brandcellsgränser i aktuell byggnad Kanaler i uteluftsdon i yttervägg inom det rum som ytterväggen gränsar till Luftdon, utom spiskåpor i storkök. Klass Inget krav (klass F) Motsvarande ytskiktskrav som gäller för omslutande vägg- eller takyta. Undantaget gäller både in- och utsida av kanalen, Klass E Inget krav (klass F) Klass E Upphängning av ventilationskanaler som betjänar flera brandceller utförs i samma brandklass som genombruten brandcells, dvs R60om genombruten brandcellsklass är EI60, om inte brand/brandgasspjäll är monterat i brandcellsgränsen på så sätt att spjället inte påverkas vid ett kanalkollaps vid endera sida om spjället. Rektangulära ventilationskanaler med en största kanalsida 0,25 m stagas vid brandcellsgenombrott. 8.5 Detektering (gäller ej vid separata system) Brandindikering ska ske från rökdetektor i kanalen. Rökdetektorns utformning kan verifieras enligt SS-EN Rökdetektorer i ventilationskanaler skall generellt kunna detektera brandgasflöden i två riktningar. 9 BRANDSKYDDSTEKNISKA INSTALLATIONER 9.1 Automatisk vattensprinkleranläggning Lokalerna sprinklas ej. 9.2 Punktskydd Krävs ej köket anses vara av typen mottagningskök och ingen storköksutrustning av typen stekbord eller fritös är installerat. Datum:

18 9.3 Brandgasventilation Påverkas ej av ändringen. 9.4 Larmsystem I följande kapitel ges riktlinjer för utformningen av brand- och utrymningslarmsanläggningen inom förskolans lokaler. Se även brandskyddsdokumentationen för byggnaden benämnd A53741-BBD-RH daterad , reviderad för ytterligare information rörande brand- och utrymningslarmets uppbyggnad Brandlarm Befintligt brandlarm i byggnaden är utfört enligt SBF 110:6. Brandlarm ska installeras i förskolans ytor enligt regelverket SBF 110:7, utgåva 2 eller likvärdigt. Detektering ska ske med hjälp av rökdetektorer. Anläggningen utförs som ett ofullständigt skydd enligt principen att samtliga utrymmen som passeras vid en utrymningssituation övervakas, med detta menas att det innersta rummet inte övervakas med detektorer. Dessutom övervakas mottagningsköket då risken för brand anses vara förhöjd. Ingen övervakning görs generellt i täta/slutna undertaksutrymmen. I förskolans södra brandcell har golvnivån höjts 1600 mm i två av rummen (Allrum 20/A3:01-30 samt Allrum 20/A301-31). I detta utrymme finns endast en mindre mängd elkablage (ingen aktiv utrustning). Ingen övervakning krävs inom detta utrymme. Vid aktivering av 1:a detektorn ges brandlarm till: SOS Alarm via larmsändare AL anläggningsskötare via personsökarsystem vardagar mellan kl Köpcentrets väktarorganisation via personsökarsystem SOS Alarm motringer anläggningsskötare / väktarorganisation under shoppingscentrets normala öppettider för kvittering / undersökning. I väktarutrymme i hus A1 redovisas aktiverad detektor/adress automatiskt på digitalt ritningsunderlag för att underlätta orientering och undersökning (MM8000 överordnat system). Vid tidpunkter efter dessa lokalers stängning medför 1-detektoraktivering att räddningstjänsten kör direkt som räddningstjänst. Utöver detta inträffar följande funktioner: Blixtljus i anslutning till nyckelskåp i brandutsatt hus aktiveras för att informera räddningstjänsten om att ett utrymningslarm är aktiverat i aktuellt hus. Vid aktivering av 2 detektorer, utgången undersökningstid, aktiverad sprinkler eller aktiverad larmtryckknapp kör räddningstjänsten direkt med insatsstyrka. Utöver detta inträffar följande funktioner: Utrymningslarm aktiveras inom förskolan, se även nästa kapitel Magnetuppställda dörrar stängs inom förskolan Heta ytor i kök stängs av inom förskolan Larmöverföring sker till räddningstjänsten Signal sänds till bemannad plats Datum:

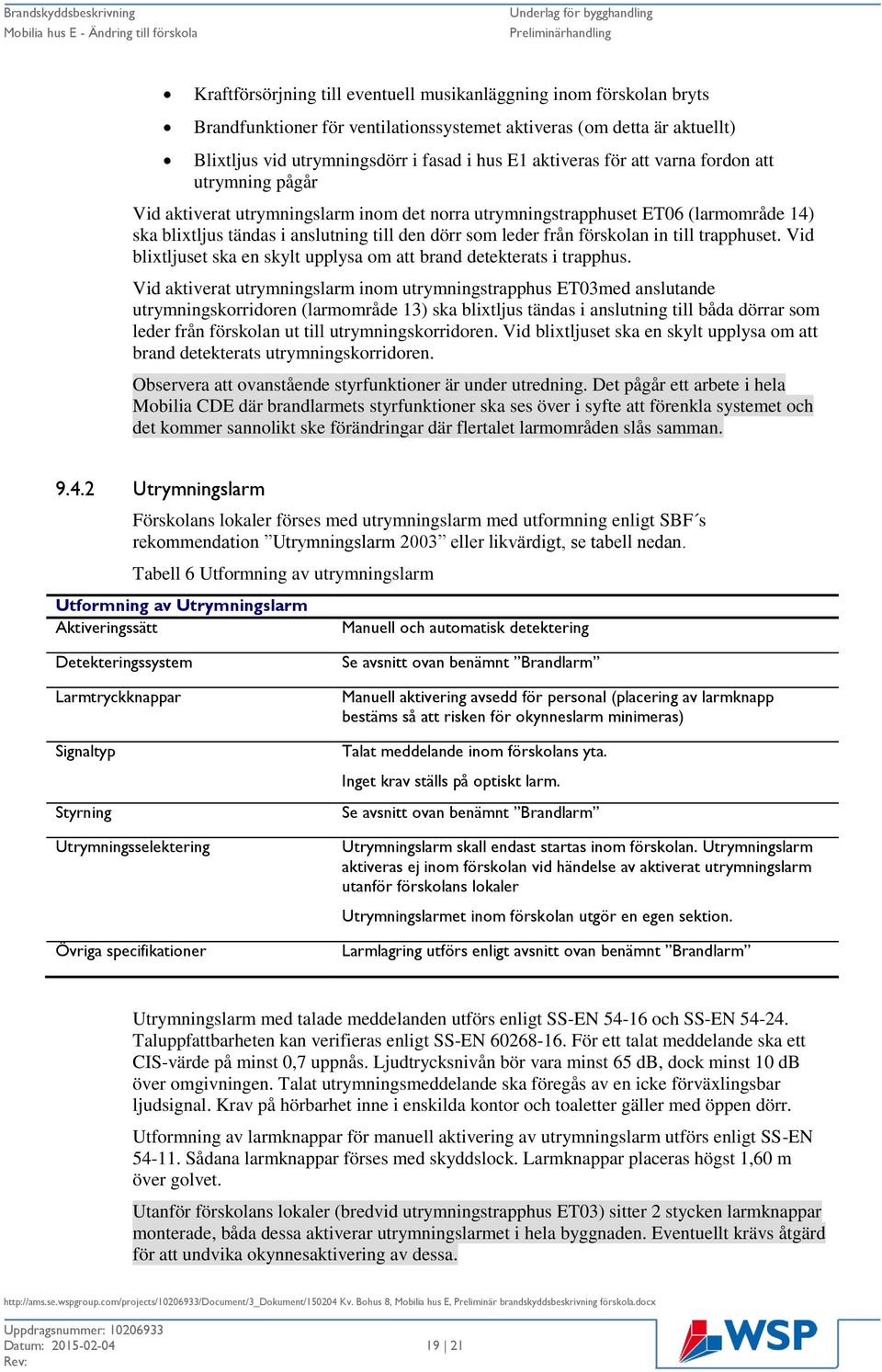

19 Kraftförsörjning till eventuell musikanläggning inom förskolan bryts Brandfunktioner för ventilationssystemet aktiveras (om detta är aktuellt) Blixtljus vid utrymningsdörr i fasad i hus E1 aktiveras för att varna fordon att utrymning pågår Vid aktiverat utrymningslarm inom det norra utrymningstrapphuset ET06 (larmområde 14) ska blixtljus tändas i anslutning till den dörr som leder från förskolan in till trapphuset. Vid blixtljuset ska en skylt upplysa om att brand detekterats i trapphus. Vid aktiverat utrymningslarm inom utrymningstrapphus ET03med anslutande utrymningskorridoren (larmområde 13) ska blixtljus tändas i anslutning till båda dörrar som leder från förskolan ut till utrymningskorridoren. Vid blixtljuset ska en skylt upplysa om att brand detekterats utrymningskorridoren. Observera att ovanstående styrfunktioner är under utredning. Det pågår ett arbete i hela Mobilia CDE där brandlarmets styrfunktioner ska ses över i syfte att förenkla systemet och det kommer sannolikt ske förändringar där flertalet larmområden slås samman Utrymningslarm Förskolans lokaler förses med utrymningslarm med utformning enligt SBF s rekommendation Utrymningslarm 2003 eller likvärdigt, se tabell nedan. Tabell 6 Utformning av utrymningslarm Utformning av Utrymningslarm Aktiveringssätt Detekteringssystem Larmtryckknappar Signaltyp Manuell och automatisk detektering Se avsnitt ovan benämnt Brandlarm Manuell aktivering avsedd för personal (placering av larmknapp bestäms så att risken för okynneslarm minimeras) Talat meddelande inom förskolans yta. Inget krav ställs på optiskt larm. Styrning Utrymningsselektering Se avsnitt ovan benämnt Brandlarm Utrymningslarm skall endast startas inom förskolan. Utrymningslarm aktiveras ej inom förskolan vid händelse av aktiverat utrymningslarm utanför förskolans lokaler Utrymningslarmet inom förskolan utgör en egen sektion. Övriga specifikationer Larmlagring utförs enligt avsnitt ovan benämnt Brandlarm Utrymningslarm med talade meddelanden utförs enligt SS-EN och SS-EN Taluppfattbarheten kan verifieras enligt SS-EN För ett talat meddelande ska ett CIS-värde på minst 0,7 uppnås. Ljudtrycksnivån bör vara minst 65 db, dock minst 10 db över omgivningen. Talat utrymningsmeddelande ska föregås av en icke förväxlingsbar ljudsignal. Krav på hörbarhet inne i enskilda kontor och toaletter gäller med öppen dörr. Utformning av larmknappar för manuell aktivering av utrymningslarm utförs enligt SS-EN Sådana larmknappar förses med skyddslock. Larmknappar placeras högst 1,60 m över golvet. Utanför förskolans lokaler (bredvid utrymningstrapphus ET03) sitter 2 stycken larmknappar monterade, båda dessa aktiverar utrymningslarmet i hela byggnaden. Eventuellt krävs åtgärd för att undvika okynnesaktivering av dessa. Datum:
