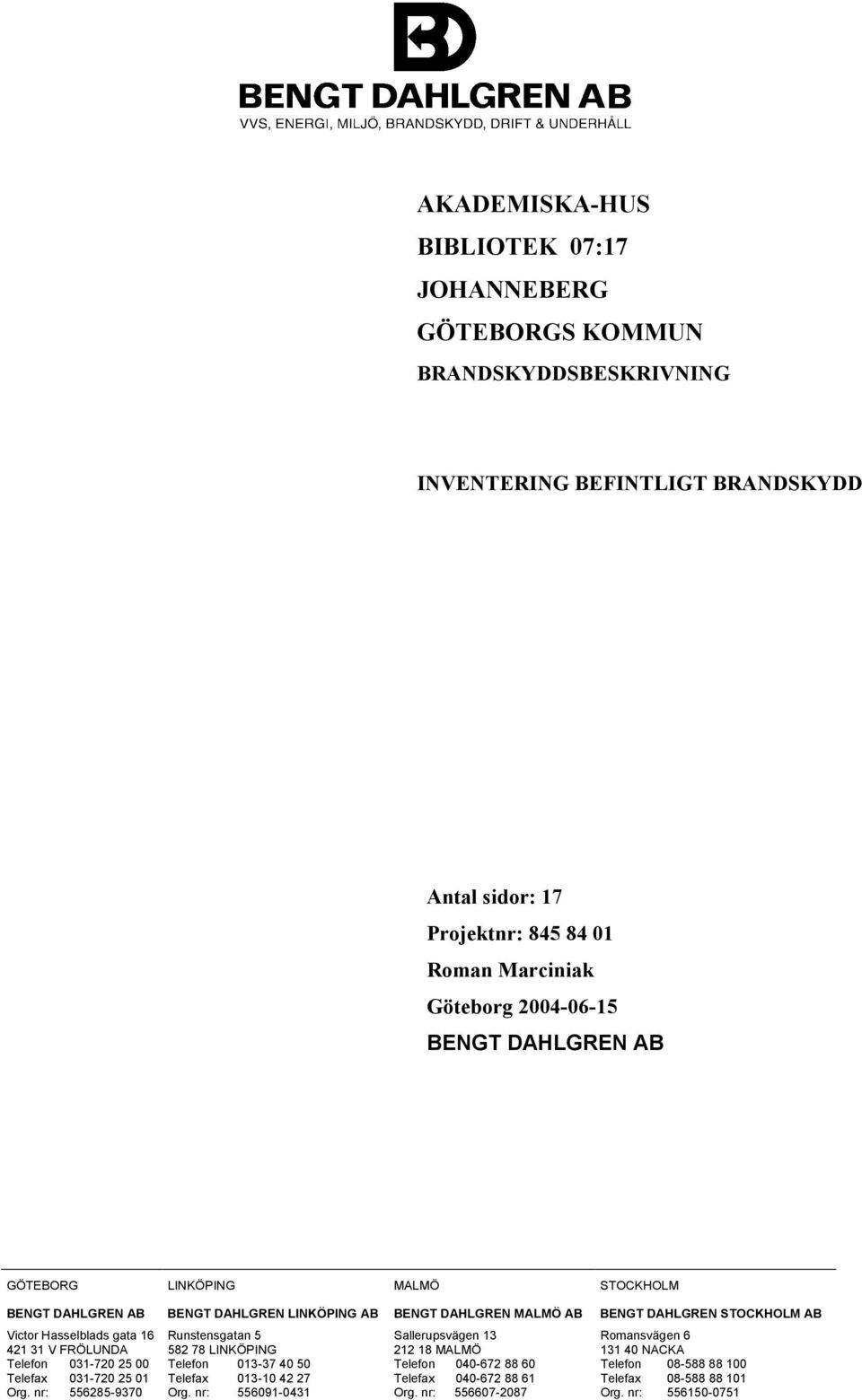

1 INVENTERING BEFINTLIGT Antal sidor: 17 : Roman Marciniak Göteborg BENGT DAHLGREN AB GÖTEBORG LINKÖPING MALMÖ STOCKHOLM BENGT DAHLGREN AB BENGT DAHLGREN LINKÖPING AB BENGT DAHLGREN MALMÖ AB BENGT DAHLGREN STOCKHOLM AB Victor Hasselblads gata V FRÖLUNDA Telefon Telefax Org. nr: Runstensgatan LINKÖPING Telefon Telefax Org. nr: Sallerupsvägen MALMÖ Telefon Telefax Org. nr: Romansvägen NACKA Telefon Telefax Org. nr:

2 2 INNEHÅLLSFÖRTECKNING SID DOKUMENTINFORMATION 4 Brandskyddsbeskrivning 4 Ritningar 4 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR Byggnad samt byggbeskrivning Brandbelastning Byggnadens läge Räddningstjänstens insats Regelverk Mindre avvikelser 6 2 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING Generell brandcellsindelning Brandcellsskiljande väggar och bjälklag Brandcellsskiljande dörrar Brandcellsskiljande glaspartier Lägre beläget yttertak Hiss Fläktrum Takfot Genomföringar i brandcellsskiljande byggnadsdel 8 3 YTSKIKT Tak, väggar och golv Taktäckning Ytskikt på ytterväggar 9 4 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER 9 5 BÄRFÖRMÅGA VID BRAND Bärverk ENTRESOLPLAN Undertak 9 6 SKYDD MOT UPPKOMST AV BRAND - UPPVÄRMNINGSANORDNINGAR 10 7 UTRYMNING Tillgång till/redovisning av utrymningsvägar Utrymningsdimensionering Personantal Gångavstånd till och i utrymningsväg Passagemått och dörrar i utrymningsväg / framkomlighet Låsning Möbler m.m Utrustning 11 8 LUFTBEHANDLINGSINSTALLATIONER Systembeskrivning Skydd mot brandgasspridning Skydd mot brandspridning Montering/material Imkanal 12 9 SLÄCKUTRUSTNING OCH BRANDGASVENTILATION Inomhusbrandposter/handbrandsläckare Brandgasventilation av trapphus 13

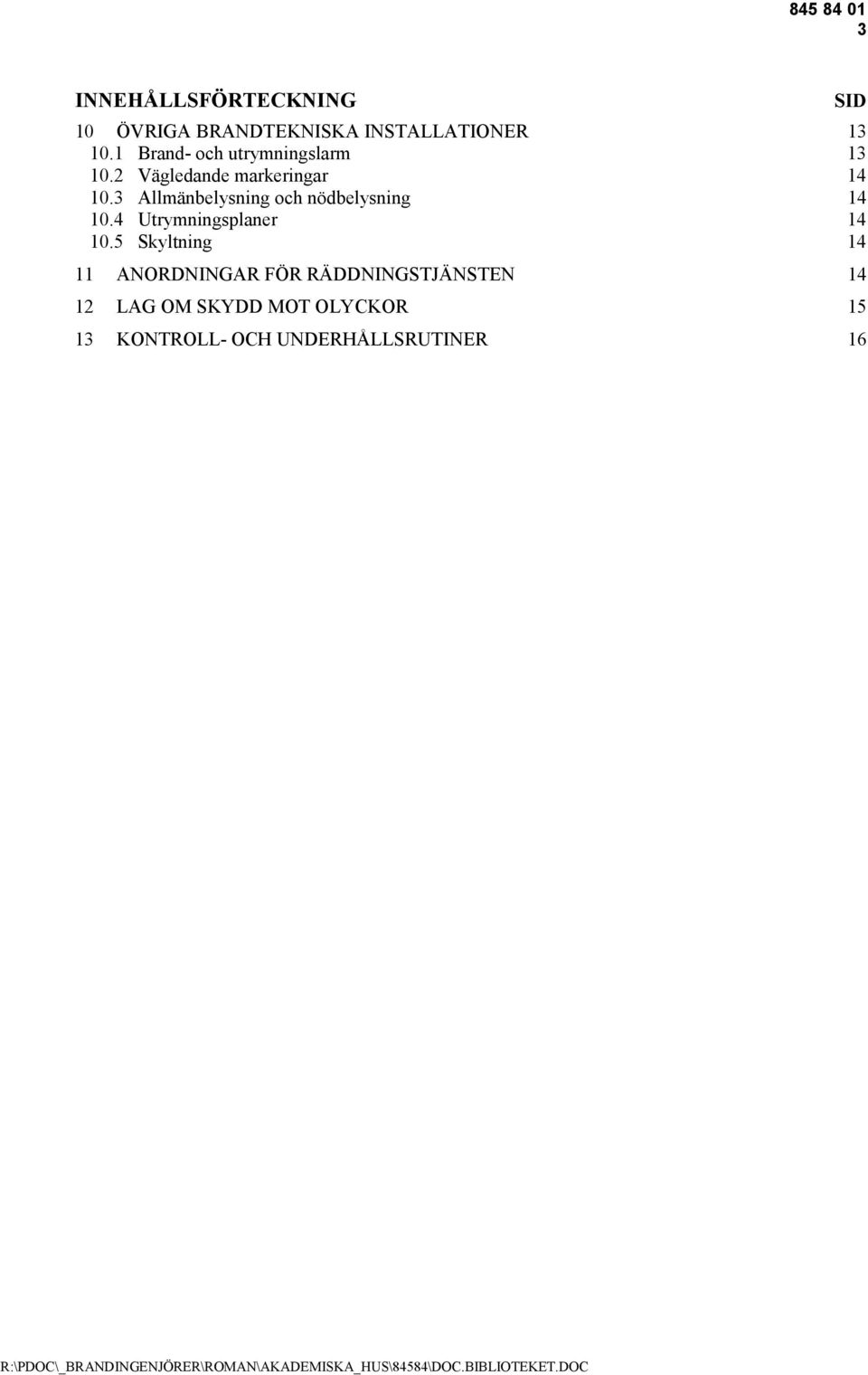

3 3 INNEHÅLLSFÖRTECKNING SID 10 ÖVRIGA BRANDTEKNISKA INSTALLATIONER Brand- och utrymningslarm Vägledande markeringar Allmänbelysning och nödbelysning Utrymningsplaner Skyltning ANORDNINGAR FÖR RÄDDNINGSTJÄNSTEN LAG OM SKYDD MOT OLYCKOR KONTROLL- OCH UNDERHÅLLSRUTINER 16

4 4 DOKUMENTINFORMATION Vår beställare i detta projekt är Akademiska-Hus. Denna dokumentation omfattar hela byggnaden. Denna handling redovisar endast befintligt brandskydd och belyser eventuella brister som en del i det systematiska brandskyddsarbetet. Bengt Dahlgren AB har ej projekterat brandskyddet Syftet med dokumentationen är att den skall nyttjas främst av fastighetsägaren, nyttjanderättshavaren, driftpersonal, entreprenörer samt räddningstjänsten vid sin tillsyner. RITNINGAR Beskrivningen utgör tillsammans med följande ritningar en samlad handling av brandskyddet. Ritningar är upprättade av FFNSWEST AB RITN. NR RITNINGENS BENÄMNING DATUM REV. DATUM A309:011, Relationsritning A309:01, A309:21, A309: A309:30, Kontrollerad av XX - Brandingenjör Revidering Datum Anmärkning Författare Kontrollerad av Inventering befintligt brandskydd RM

5 5 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR I detta avsnitt beskrivs de förutsättningar som är dimensionerande för utformningen av byggnadens brandskydd. Eventuella framtida förändringar av dessa förutsättningar kommer således innebära att utformningen av brandskyddet måste beaktas och vid behov kompletteras. 1.1 BYGGNAD SAMT BYGGBESKRIVNING Byggnaden är ett bibliotek med 4 sammanfogade huskroppar med olika våningsplan. Utöver bibliotekets personal och arbetsutrymmen, inrymmer biblioteket ca 500 läsplatser för studerande, bokhallar, bokmagasin samt ett mindre antal utbildningslokaler. Del 1: I byggnaden finns källare, 3 våningsplan med huvudsakligen kontors- och verksamhetslokaler. I källarplan finns skyddsrum som nyttjas som förråd, i plan 0 finns ett bokbinderi, seminarierum/språklab. med egen entre, kontorsrum, personalrum samt tekniska utrymmen. På plan 1-2 finns ett mindre antal utbildningslokaler samt kontorsrum med ett fläktrum på taket. Del 2 ; Finns källarplan med uppehållsytor, lärosalar och grupprum, i entréplan för besökare finns café, kataloghall, låneexpedition med lanterniner på taket samt läsesal och tidsskriftssal med en entresol. Del 3: Är i 5 plan (boktornet) med bokhallar i plan 0-2 för besökare, i plan 3-4 finns bokmagasin samt ett fläktrum i plan 5. Del 4: Är i källarplan ett bokmagasin, plan 0-1 är bokhallar, plan 2 är en entresol med läsplatser.. Byggnaden är utförd i klass Br1. Byggnaden stomme består av betong. Personer som vistas i byggnaden förutsätts inte ha god lokalkännedom, förutom personalen. Lokalerna är inte avsedda för övernattande personer. Vilrum finns i del 1 plan BRANDBELASTNING Brandbelastningen förutsätts understiga 400 MJ/m 2, vilket får förutsättas för denna verksamhet.

6 6 1.3 BYGGNADENS LÄGE Byggnaden ligger mer än fyra meter från tomtgräns. Tomten är belägen inom koncentrerad centrumbebyggelse. 1.4 RÄDDNINGSTJÄNSTENS INSATS Räddningstjänstens insats kan förväntas inom normal insatstid, det vill säga inom 10 minuter. Utrymningsdimensioneringen förutsätter inte medverkan av räddningstjänstens stegutrustning för utrymning. 1.5 REGELVERK Delar som ändras skall uppfylla BÄR Allmänna råd 1996:4, ändrad genom 1999:1, aktuella delar i Boverkets byggregler, BFS 1993:57 med ändringar t.o.m. BFS 2002:19 (BBR 10) samt BVL och BVF. Dessutom gäller tillämpliga delar av Arbetsmiljöverkets föreskrifter (AFS), Statens Räddningsverks föreskrifter (SRVFS) samt Lagen om skydd mot olyckor (LSO) med föreskrifter (FSO). I denna dokumentation redovisas krav i dessa skrifter avseende vägledande markeringar, nödbelysning, handbrandsläckare och utrymningsplaner 1.6 MINDRE AVVIKELSER Byggnaden är uppförd i olika etapper med de då gällande brandskyddsregler för respektive byggnads del.

7 7 2 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING 2.1 GENERELL BRANDCELLSINDELNING Utrymmen som är utförda som egna brandceller är: - Respektive huskropp del 1, del 2, del 3 och del 4. - Skyddsrum - Respektive trapphus - Fläktrum - Soprum - Garage Bjälklag utgör brandcellsgräns. Brandcellsskiljande vägg ansluter mot yttertak eller mot brandcellsskiljande bjälklag. Utrymmen ovan undertak tillhör underliggande brandcell. 2.2 BRANDCELLSSKILJANDE VÄGGAR OCH BJÄLKLAG Brandcellsskiljande väggar och bjälklag antas vara utförda i klass EI BRANDCELLSSKILJANDE DÖRRAR Dörrar i brandcellsgräns är utförda i klass A 60,B 30, B 15. Pardörrar i brandcellsgräns är försedda med koordinatorer samt automatisk kantregel. Brandcellsskiljande dörrar som står uppställda i den dagliga verksamheten är utrustade med magnethållare kopplat till rökdetektor i angränsande utrymmen. Dörren kan även stängas manuellt med tryckknapp. Brandcellsskiljande stålskjutdörrar finns mellan del C och D står uppställda på magnethållare är kopplade till rödetektorer i angränsande utrymmen. Dörrarna kan även stängas manuellt med tryckknapp. 2.4 BRANDCELLSSKILJANDE GLASPARTIER Glaspartier i brandcellsgräns är utförda i klass F 30, pyranglas 6,5 mm samt trådarmerat glas. Fönster i innerhörn mellan skilda brandceller är utförda med 6,5 mm pyranglas.

8 8 2.5 LÄGRE BELÄGET YTTERTAK Lanterniner från kataloghallen är utförda i trådarmerat glas. 2.6 HISS Byggnadens 3 hissar har hisschakt utförda i egen brandcell. 2 hissar är av typ linhiss, med maskinrum, placerat ovanför översta stannplanet. 1 hiss av hydraulhiss, med maskinrum placerat i plan 01. Hissmaskinrum är utförda i egen brandcell. Del 3 har en bokhiss (boktornet). 2.7 FLÄKTRUM Fläktrum som betjänar fler än en brandcell är utförda i egen brandcell. 2.8 TAKFOT Ventilationsöppningar finns under taksprång. 2.9 GENOMFÖRINGAR I BRANDCELLSSKILJANDE BYGGNADSDEL Genomföringar i brandcellsskiljande byggnadsdelar tätas med typgodkänd brandtätning till motsvarande klass som krävs för genombruten byggnadsdel. 3 YTSKIKT 3.1 TAK, VÄGGAR OCH GOLV Takytor är utförda med ytskikt klass I. Väggytor är utförda med ytskikt klass II. Utrymningsvägar Tak- och väggytor i utrymningsvägar är utförda med ytskikt klass I Golvytor är utförda med obrännbart material klass G.

9 9 3.2 TAKTÄCKNING Taktäckning är utförd med tjärpapp på byggnad del 1 samt del 2. Taktäckning är utförd med plåttak på byggnad del 3 och del YTSKIKT PÅ YTTERVÄGGAR Ytterväggar är utförda i obrännbart material, fasadtegel. Del 2 bibliotekets fasad mot norr är utförd i träpanel. 4 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER Byggnaden ligger mer än 4 meter från tomtgräns och minst 8 meter från byggnad på grannfastighet och uppfyller därmed kraven enligt BBR på begränsad risk för spridning av brand till byggnad på annan fastighet. 5 BÄRFÖRMÅGA VID BRAND 5.1 BÄRVERK Byggnaderna har stomme av betong, vertikalt och horisontellt bärverk antas hålla klass R 60. Trapplopp och trapplan i trapphus antas vara utförda brandteknisk klass R 30. Interntrappa finns i del 4. Från plan 01 till plan ENTRESOLPLAN Entresol antas vara utförda i klass R 30. Från entresolplan i del 4 kan man handmanövrera rökventilationen. 5.3 UNDERTAK Bärverk till undertak som saknar brandteknisk funktion skall vara typgodkända eller tåla temperaturer på 300 C under 10 minuter utan att förlora bärförmågan.

10 10 6 SKYDD MOT UPPKOMST AV BRAND - UPPVÄRMNINGS- ANORDNINGAR Uppvärmning av aktuell byggnad sker via vattenburet värmesystem. Inga särskilda åtgärder erfordras för att förhindra uppkomst av brand. 7 UTRYMNING Vid utrymning av stora och djupa byggnader krävs mycket av personalen. Detta medför att personalens möjlighet att agera vid en utrymning är begränsad. Det är därför mycket viktigt att personalen får en adekvat utbildning som medför ett riktigt agerande vid händelse av brand. 7.1 TILLGÅNG TILL/REDOVISNING AV UTRYMNINGSVÄGAR Samtliga lokaler, där personer vistas mer än tillfälligt, har tillgång till minst två av varandra oberoende utrymningsvägar. Utöver utrymning direkt från en brandcell kan utrymning ske via en eller flera angränsande brandceller. Del 1: Utrymning från byggnaden i plan 0 sker via entréer i norr och söder, övriga plan i byggnaden utrymmer via trapphus och dörr till det fria, alternativt via balkong med utvändig stege ner till markplan. Del 2. Från byggnad i plan 0 sker utrymning via annan brandcell i väster, alternativt via utvändig trappa i öster ner till markplan. Från byggnadens entréplan, kataloghall/läs/tidskriftssal sker utrymning via huvudentrén, alternativt via annan brandcell. Från läs/tidskriftssal kan utrymning ske via utvändig spiraltrappa ner till markplan. Från byggnad del 3 sker utrymning från plan 0, plan 1 och plan 2 via avskiljt trapphus i öster och dörr till det fria, alternativt via annan brandcell och dörr till det fria Från plan 3 och plan 4 sker utrymning via trapphuset, alternativ via utvändig stege ner till tak på byggnad del 2. Från byggnad 4 sker utrymning via trapphus i norr och dörr till det fria, alternativt via annan brandcell till trapphuset och dörr till det fria. För fläktrum och teknikrum där personer endast vistas tillfälligt accepteras tillgång till endast en utrymningsväg.

11 UTRYMNINGSDIMENSIONERING Utrymningsdimensionering har skett med schablonmetod enligt Boverkets rapport Utrymningsdimensionering /1/. 7.3 PERSONANTAL Biblioteket är brandtekniskt dimensionerad för ett högsta personantal på 500 personer. 7.4 GÅNGAVSTÅND TILL OCH I UTRYMNINGSVÄG Gångavstånd till närmsta utrymningsväg eller till annan brandcell överskrider inte 30 meter i där sammanfallande väg räknas med en faktor 2. För administration/kontor överskrider inte gångavståndet 45 meter, där sammanfallande väg räknas med faktor 1, PASSAGEMÅTT OCH DÖRRAR I UTRYMNINGSVÄG / FRAM- KOMLIGHET Utrymningsvägar är utförda med fri bredd av minst 0,9 meter. Dörrar i eller till utrymningsväg är utförda med en fri bredd av minst 0,8 meter och en fri höjd av minst 2,0 meter. Endast ett fåtal utrymningsvägar har en fri bredd av 1,20 meter. 7.6 LÅSNING Utrymningsdörrarnas öppningsfunktion skall överbrygga samtliga eventuella låsanordningar. Motorlås som kan vara låsta när personer befinner sig i lokalerna är försedda med vred som överbygger motorlåset. 7.7 MÖBLER M.M. Generellt accepteras inga möbler i utrymningsvägar. 7.8 UTRUSTNING Byggnaden är försedd med utrymningslarm, vägledande markeringar samt nödbelysning som redovisas under kap. 10.

12 12 8 LUFTBEHANDLINGSINSTALLATIONER 8.1 SYSTEMBESKRIVNING Systemet utförs med mekanisk till- och frånluftsystem. Fläktrummen är placerade på vind och källare. 8.2 SKYDD MOT BRANDGASSPRIDNING Tilluftsventilationen stängs av automatiskt vid brand. Skydd mot rökspridning sker dels med tryckfallsmetoden, dels med brandspjäll täthetsklass 3 samt med rökavluftning. Se driftkort. Styrning av brandfunktioner sker via DUC. DUC. Systemet är felövervakat. 8.3 SKYDD MOT BRANDSPRIDNING Brandspridning mellan brandceller förhindras genom att kanalgenomföringar i brandcellsgräns är isolerade. 8.4 MONTERING/MATERIAL Luftbehandlingsinstallationer som betjänar flera brandceller antas vara monteras så att den inte kommer att kollapsa om den utsätts för brand och om den då kan komma att bryta skyddet för brand- eller brandgasspridning mellan brandceller. Material i luftbehandlingsinstallationer får inte bidra till brandspridning. 8.5 IMKANAL Imkanaler för cafékök och personalrum är utförda i klass EI 60.

13 13 9 SLÄCKUTRUSTNING OCH BRANDGASVENTILATION 9.1 INOMHUSBRANDPOSTER/HANDBRANDSLÄCKARE Inomhusbrandposter är utplacerade i byggnaden Handbrandsläckare är placeras ut enligt Lagen om skydd mot olyckor (LSO). Placering är i anslutning till trapphus och utgångar till det fria. 9.2 BRANDGASVENTILATION AV TRAPPHUS - Trapphusen är försedda med brandgasventilation via öppningsbara fönster alternativt via handmanövrerade wire försedda rökluckor. 10 ÖVRIGA BRANDTEKNISKA INSTALLATIONER 10.1 BRAND- OCH UTRYMNINGSLARM Automatiskt brand/utrymningslarm är installerat i form av rökdetektorer. Ytor som övervakas är: - Trapphus - Korridorer och passager - Publika lokaler Larmtryckknappar är placerade i anslutning till trapphus. Vid brandlarm träder följande funktioner i kraft: - Utrymningslarm aktiveras i hela byggnaden. - Samtliga magnetuppställda dörrar stängs. - Brandfunktioner för ventilationssystemet aktiveras. - Larmöverföring sker till räddningstjänst. Utrymningslarm (signal som kan uppfattas av personer i byggnaden) är anordnad i form av ringklockor. Utrymningslarm skall pågå till återställning sker i centralutrustning. Centralutrustning och strömförsörjning är utförd felövervakad och förses med strömbackup.

14 VÄGLEDANDE MARKERINGAR Vägledande markeringar är placerade vid utrymningsvägar. Vägledande markeringar är utförda med genomlysta och belysta skyltar med krav på 60 minuters bibehållen funktion vid strömbortfall, samt efterlysande ALLMÄNBELYSNING OCH NÖDBELYSNING Allmänbelysning finnas i alla utrymningsvägar samt direkt utanför. Två efter varandra följande ljuspunkter i trapphus och korridorer är kopplade till olika gruppsäkringar. Nödbelysning Nödbelysningen upprätthåller sin funktion under minst 60 minuter vid strömbortfall. Strömförsörjningen sker med centralt aggregat UTRYMNINGSPLANER Utrymningsplaner är upprättade och anslagna på lämpliga platser SKYLTNING Brandtekniska installationer är märkas tydligt. För tillämpliga delar skall märkningens utförande och placering uppfylla föreskrifterna i AFS 1997:11 Varselmärkning och varselsignalering på arbetsplatser. 11 ANORDNINGAR FÖR RÄDDNINGSTJÄNSTEN Angreppsvägar in i byggnaden är dörrar från det fria samt trapphus. Uppställningsplatser för räddningsfordon finns i tillräklig omfattning.

15 15 12 LAG OM SKYDD MOT OLYCKOR Tidigare Räddningstjänstlag 41 har ersatts med Lagen om skydd mot olyckor Den ställer krav på en skriftlig redogörelse enligt 2 kap 3. För att uppfylla kraven i lagen bör ett systematiskt och kontinuerligt brandskyddsarbete bedrivas under byggnadens eller anläggningens hela användningstid. Byggnaden- Verksamheten- Organisationen och Risker i övrigt ska beskrivas. Det systematiska brandskyddsarbetet bör bedrivas enligt föreskrifter och råd 2004:3 från Räddningsverket.

16 16 13 KONTROLL- OCH UNDERHÅLLSRUTINER Nedanstående kontroll- och underhållsrutiner är en förutsättning för att byggnadens funktion i händelse av brand skall kunna upprätthållas. Det åligger fastighetsägaren att tillse att dessa rutiner efterlevs. Funktion Längsta intervall för kontroll /underhåll Brandsektionering /Brandcellsgränser Funktion 6 mån Dörrstängare 6 mån Magnethållare 6 mån Larmanordningar. Brandlarm 6 mån Utrymningslarm 1 och 3 mån (enl. SBF Utrymningslarm 2003 ) Släckanordningar Brandposter Handbrandsläckare Brandgasventilation Utrymningsvägar Dörrar Vägledande markeringar Nödbelysning Belamring Ventilationssystem Funktion Brandgasspjäll Rökavluftningsspjäll 12 mån eller enl. leverantörens anvisningar 12 mån 12 mån 6 mån 6 mån 6 mån Dagligen vid behov 6 mån (manuellt) 48 h (automatiskt) 48 h (automatiskt)

17 17 ÅTGÄRDSPROGRAM Följande brandtekniska fel och brister upptäcktes under inventeringen. Det finns inget krav i byggregler som kräver att en befintlig byggnad ska uppdateras till dagens niva. Det kan däremot vara säkerhetssynpunkt finnas anledning att vidta förbättrade åtgärder Motivering till beställaren beroende på typ av brister är personsäkerhet/egendomsskydd. Utrymning från boktornet/bokmagasinen sker alternativ utrymning via utvändig steg ner till taket på kataloghallen. Från taket saknas utrymningsmöjlighet ner till markplan. Genomföringar i kontor/administrations byggnadens plan 0. Schakten i boktornet är öppna bör tätas.
