1 Sidantal 7 Bilaga 1 till Teknisk anvisning BRAND Beskrivning brandtekniska system och utrymningsstrategi Version 2 Datum Landstingsservice i Uppsala Län

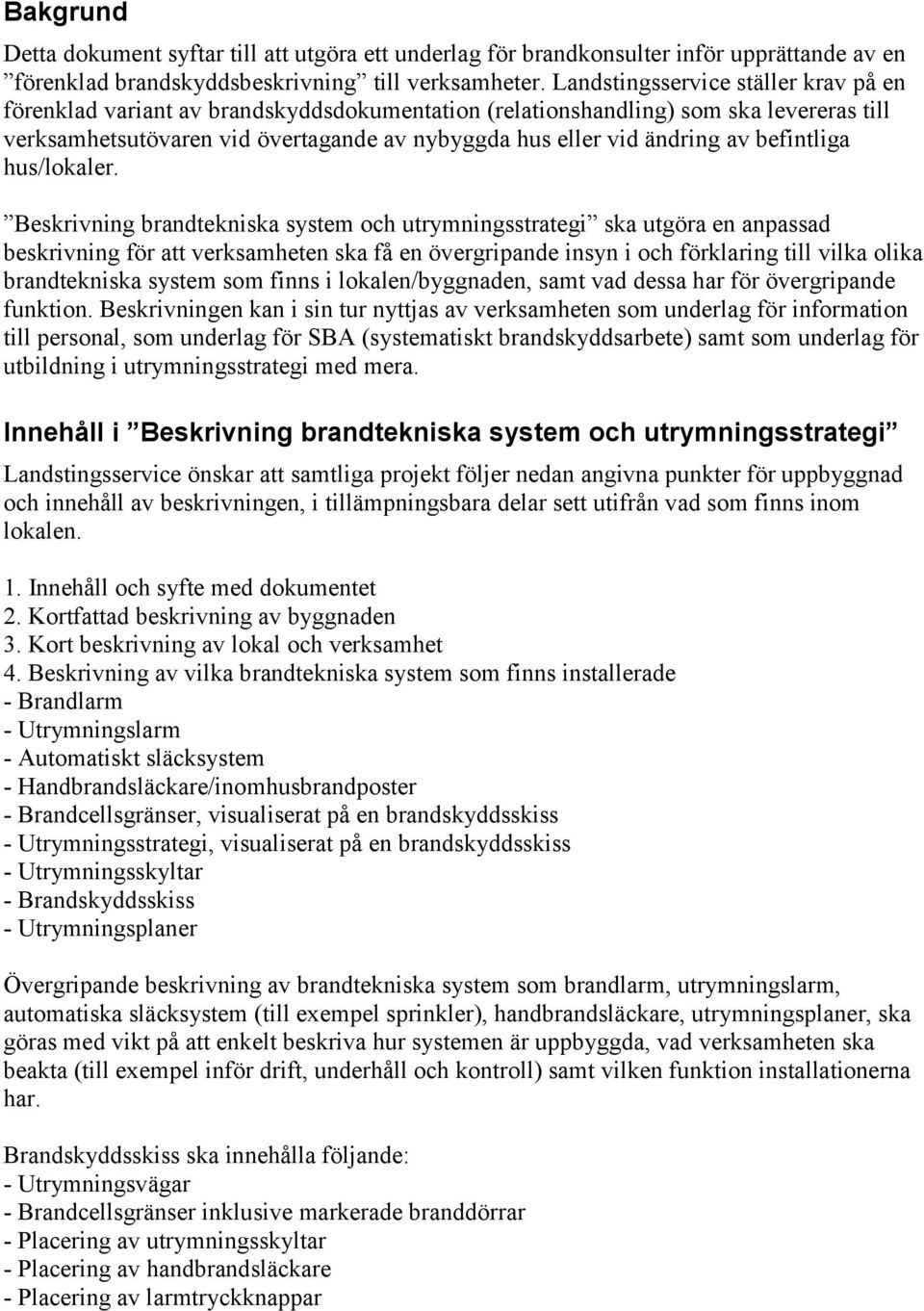

2 Bakgrund Detta dokument syftar till att utgöra ett underlag för brandkonsulter inför upprättande av en förenklad brandskyddsbeskrivning till verksamheter. Landstingsservice ställer krav på en förenklad variant av brandskyddsdokumentation (relationshandling) som ska levereras till verksamhetsutövaren vid övertagande av nybyggda hus eller vid ändring av befintliga hus/lokaler. Beskrivning brandtekniska system och utrymningsstrategi ska utgöra en anpassad beskrivning för att verksamheten ska få en övergripande insyn i och förklaring till vilka olika brandtekniska system som finns i lokalen/byggnaden, samt vad dessa har för övergripande funktion. Beskrivningen kan i sin tur nyttjas av verksamheten som underlag för information till personal, som underlag för SBA (systematiskt brandskyddsarbete) samt som underlag för utbildning i utrymningsstrategi med mera. Innehåll i Beskrivning brandtekniska system och utrymningsstrategi Landstingsservice önskar att samtliga projekt följer nedan angivna punkter för uppbyggnad och innehåll av beskrivningen, i tillämpningsbara delar sett utifrån vad som finns inom lokalen. 1. Innehåll och syfte med dokumentet 2. Kortfattad beskrivning av byggnaden 3. Kort beskrivning av lokal och verksamhet 4. Beskrivning av vilka brandtekniska system som finns installerade - Brandlarm - Utrymningslarm - Automatiskt släcksystem - Handbrandsläckare/inomhusbrandposter - Brandcellsgränser, visualiserat på en brandskyddsskiss - Utrymningsstrategi, visualiserat på en brandskyddsskiss - Utrymningsskyltar - Brandskyddsskiss - Utrymningsplaner Övergripande beskrivning av brandtekniska system som brandlarm, utrymningslarm, automatiska släcksystem (till exempel sprinkler), handbrandsläckare, utrymningsplaner, ska göras med vikt på att enkelt beskriva hur systemen är uppbyggda, vad verksamheten ska beakta (till exempel inför drift, underhåll och kontroll) samt vilken funktion installationerna har. Brandskyddsskiss ska innehålla följande: - Utrymningsvägar - Brandcellsgränser inklusive markerade branddörrar - Placering av utrymningsskyltar - Placering av handbrandsläckare - Placering av larmtryckknappar

3 Exempel/mall för uppbyggnad av beskrivning Information till verksamheten XX, byggnad X våning X, Beskrivning brandtekniska system och utrymningsstrategi Ändamål Detta dokument är upprättat för att kort beskriva och informera om vilka tekniska lösningar som finns i lokal för XX, samt att beskriva verksamhetens utrymningsstrategi. Informationen kan utgöra underlag för utbildning av intern personal samt som del av underlag för att utföra brandskyddskontroller (SBA). Brandskydd Avdelning XX har följande tekniska installationer (även kallat skyddssystem) installerat: -Brandlarm/Utrymningslarm -Sprinkler -Handbrandsläckare/inomhusbrandpost -Brandcellsgränser, branddörrar -Utrymningsstrategi -Utrymningsplaner Nedan finns en kort beskrivning av de enskilda installationerna och vilken betydelse de har för säkerheten inom avdelningen.

4 Brandlarm /Utrymningslarm Lokalen har ett heltäckande brandlarm installerat inom de delar som nyttjas av verksamheten. Brandlarmets funktion är att snabbt upptäcka en brand. Larm går till driftcentralen samt har till uppgift att aktivera utrymningslarmet på det berörda våningsplanet. Vid brand i till exempel korridor så aktiverar brandlarmet utrymningslarmet och larmklockorna som finns utplacerade i korridorer och allmänna ytor ljuder. En första insats med försök att släcka branden är mycket viktigt. Personalens kunskap och förmåga att kunna identifiera och försöka släcka en brand i tidigt skede är därför av största vikt. -Brandlamet upptäcker en brand snabbt, dvs inom sekunder. Detta ger personalen ca 2 minuter för att försöka släcka branden innan branden växer sig för stor. -Vid utlöst brandlarm, ha som rutin att personalen snabbt greppar en handbrandsläckare för att snabbt kunna påbörja en släckinsats, och identifiera branden. En handbrandsläckare hanterat av kunnig personal kan effektivt släcka en mindre brand. -Är det så att ni inte kan släcka branden, stäng (om möjlighet finns) dörren och påbörja utrymning till närmaste brandcell. Sprinkler Lokalen har en heltäckande sprinkleranläggning installerad. Sprinklern är installerad för att begränsa följderna av en brand som vuxit för stor och som personalen inte kunnat/lyckats släcka. Det är viktigt att veta att sprinklern generellt utlöser när branden blivit ganska stor och när temperaturen vid taket har blivit ungefär 70 grader. Med andra ord så har branden med största sannolikhet spridit en mängd brandrök inom lokalen innan den utlöser. -En första insats med försök att släcka branden är mycket viktigt. Personalens kunskap och förmåga att kunna se och släcka en brand i tidigt skede är därför av största vikt. -Det är viktigt att försöka stänga dörrar mot det utrymme där en sprinkler har utlöst. Handbrandsläckare / Inomhusbrandpost Handbrandsläckare av typ skum finns placerade i lokalen så att högsta gångavståndet till närmsta släckare är mindre än 25 meter. Handbrandsläckarna finns för att personalen snabbt kan försöka släcka en mindre brand och är särskilt valda med tanke på vilket material som kan brinna inom verksamheten. Därtill finns två inomhusbrandposter att tillgå. Släckarna samt

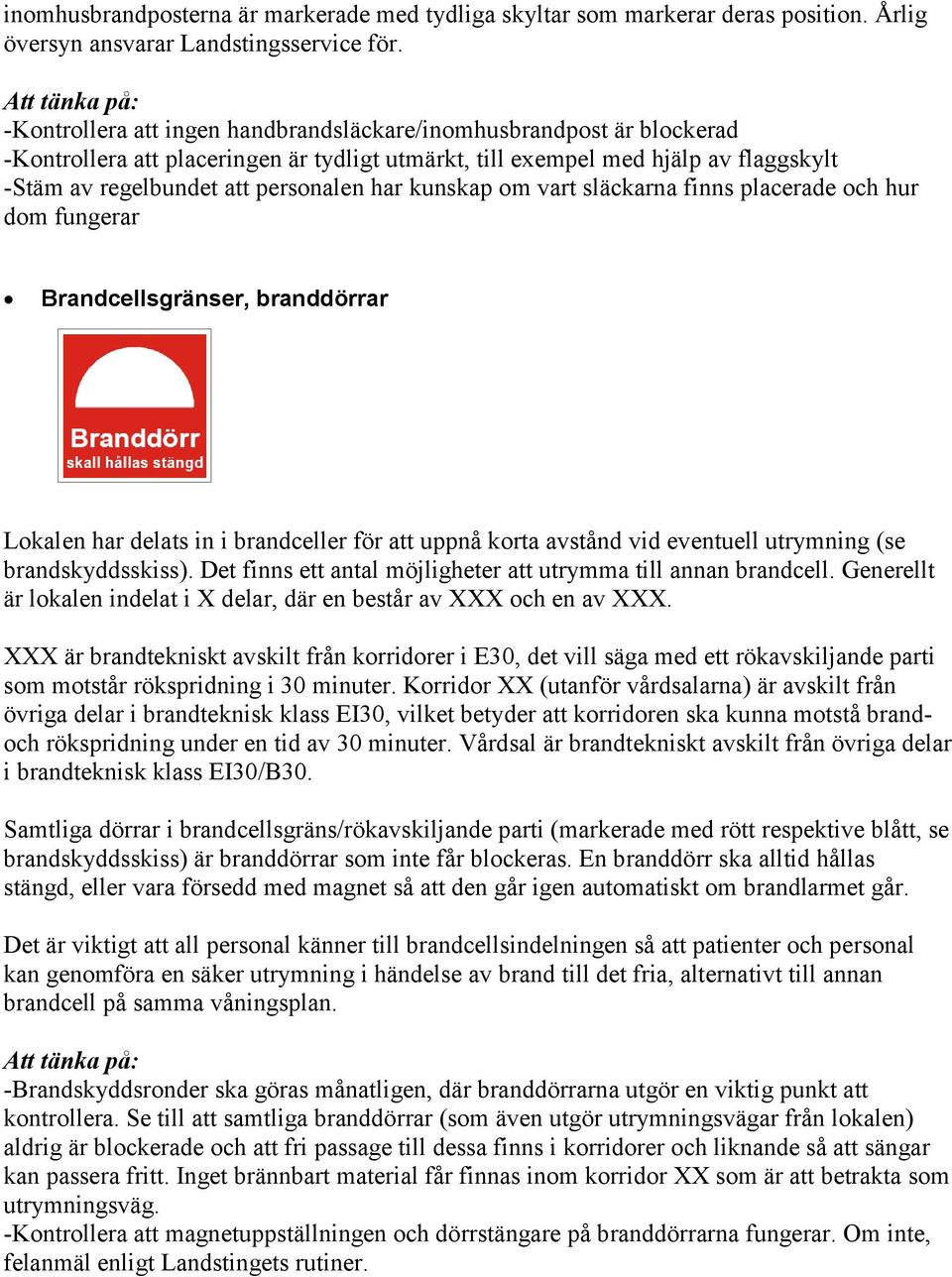

5 inomhusbrandposterna är markerade med tydliga skyltar som markerar deras position. Årlig översyn ansvarar Landstingsservice för. -Kontrollera att ingen handbrandsläckare/inomhusbrandpost är blockerad -Kontrollera att placeringen är tydligt utmärkt, till exempel med hjälp av flaggskylt -Stäm av regelbundet att personalen har kunskap om vart släckarna finns placerade och hur dom fungerar Brandcellsgränser, branddörrar Lokalen har delats in i brandceller för att uppnå korta avstånd vid eventuell utrymning (se brandskyddsskiss). Det finns ett antal möjligheter att utrymma till annan brandcell. Generellt är lokalen indelat i X delar, där en består av XXX och en av XXX. XXX är brandtekniskt avskilt från korridorer i E30, det vill säga med ett rökavskiljande parti som motstår rökspridning i 30 minuter. Korridor XX (utanför vårdsalarna) är avskilt från övriga delar i brandteknisk klass EI30, vilket betyder att korridoren ska kunna motstå brandoch rökspridning under en tid av 30 minuter. Vårdsal är brandtekniskt avskilt från övriga delar i brandteknisk klass EI30/B30. Samtliga dörrar i brandcellsgräns/rökavskiljande parti (markerade med rött respektive blått, se brandskyddsskiss) är branddörrar som inte får blockeras. En branddörr ska alltid hållas stängd, eller vara försedd med magnet så att den går igen automatiskt om brandlarmet går. Det är viktigt att all personal känner till brandcellsindelningen så att patienter och personal kan genomföra en säker utrymning i händelse av brand till det fria, alternativt till annan brandcell på samma våningsplan. -Brandskyddsronder ska göras månatligen, där branddörrarna utgör en viktig punkt att kontrollera. Se till att samtliga branddörrar (som även utgör utrymningsvägar från lokalen) aldrig är blockerade och att fri passage till dessa finns i korridorer och liknande så att sängar kan passera fritt. Inget brännbart material får finnas inom korridor XX som är att betrakta som utrymningsväg. -Kontrollera att magnetuppställningen och dörrstängare på branddörrarna fungerar. Om inte, felanmäl enligt Landstingets rutiner.

6 Utrymningsstrategi Det är viktigt att all personal känner till brandcellsindelningen så att patienter och personal kan genomföra en säker utrymning i händelse av brand till det fria, alternativt till annan brandcell på samma våningsplan. Utrymningsstrategin består av att i första hand utrymma patienter och sängar till trappa XX och direkt ut i det fria. Från operationssalarna kan utrymning även ske via rökavskiljande parti mot korridor XX vidare mot huvudtrapphus och annan brandcell/ut i det fria. Alternativt kan utrymning ske mot XX mot annan brandcell/ut i det fria. Korridor XX utgör väg till utrymningsväg och ska hållas fri från brännbart material och övriga hinder. Se även brandskyddsskiss. Gångavstånd till utrymningsväg underskrider 30 meter, där sammanfallande väg räknats med en faktor 2 gånger verkliga gångavståndet. Utrymningsvägar ska alltid hållas fria från hinder och inget brännbart material får finnas inom utrymningsvägar. Kontrollera regelbundet att trapphus, trapphallar med mera inte inrymmer brännbart material eller hindrande föremål.

7 Utrymningsskyltar Samtliga utrymningsvägar är försedda med genomlysta utrymningsskyltar som ska fungera även vid eventuellt strömbortfall av ordinarie strömkälla. Genomlysta skyltar finns även vid riktningsförändringar. Som komplement finns även ett antal efterlysande skyltar inom XX. Skyltarnas funktion är att vägleda personer till utrymningsväg vid en eventuell utrymningssituation. -De genomlysta skyltarna ska alltid lysa, dygnet runt. Kontrollera regelbundet (minst en gång per månad) att denna funktion fungerar. Vid fel, anmäl enligt Landstingets rutiner till driften. Utrymningsplaner Lokalen är försedd med utrymningsplaner, strategiskt utplacerade som information till personer som kan vistas i lokalen med dålig lokalkännedom. Utrymningsplanerna anger larmrutiner samt visar på utrymningsstrategi från aktuell del av lokalen.
