1 BrandWilly AB Brandingenjör Willy Eriksson Gävle Rev BRANDSKYDDSBESKRIVNING (BRANDSKYDDSDOKUMENTATION) (PRELIMINÄR) ÖSTHAMMAR VÅRD & OMSORGSBOENDE GAMMELBYN 76:1 ÖSTHAMMARS KOMMUN NYBYGGNAD AV VÅRD & OMSORGSBOENDE Kansligränd 2, GÄVLE, Org nr Mobil , Epost

2 BrandWilly AB 2 ÖSTHAMMAR - VÅRD & OMSORGSBOENDE GAMMELBYN 76:1, ÖSTHAMMARS KOMMUN NYBYGGNAD AV VÅRD & OMSORGSBOENDE Brandskyddsbeskrivning Uppdragsgivare: Östhammars kommun, Tekniska kontoret Mikael Persson / Magnus Wallin Box Östhammar Byggherre: Östhammars kommun, Tekniska kontoret Mikael Persson / Magnus Wallin Box Östhammar Myndighetskrav: PBL, PBF, EKS, AML, LSO Boverkets Byggregler BBR 19 Upprättad av: Willy Eriksson Brandingenjör Brandskyddsbeskrivning WE (Preliminär brandskyddsdokumentation) (Förfrågningsunderlag) WE Version Datum Utförd av

3 BrandWilly AB 3 Innehållsförteckning 0 Inledning Brandskyddsdokumentationens omfattning Etappindelning 6 1 Byggnadsbeskrivning Läge på tomt Antal våningar Konstruktion Verksamhet Byggnadsteknisk klass Detaljplan - servitut Övriga projekteringsförutsättningar Brandbelastning Räddningstjänstens förmåga och resurser (insatstid) Särskilda projekteringsförutsättningar Personantal Brandfarlig vara 8 3 Mindre avvikelser och alternativ utformning Alternativa utformningar..8 4 Utrymning Utrymningsstategi Utrymningsvägar Gångavstånd till utrymningsväg Gångavstånd inom utrymningsväg Passagemått i utrymningsväg Dörr i och till utrymningsväg Vägledande markering Nödbelysning Allmänbelysning i utrymningsvägar Utrymninsplanering 10 5 Skydd mor brandspridning inom brandcell Ytskikt och beklädnad i utrymningsväg Ytskikt och beklädnad i andra lokaler 11 6 Skydd mot brand - och brandgassridning mellan brandceller Brandcellsindelning Brandteknisk klass på brandcellsskiljande byggnadsdel Genomföringar i brandcellsgräns Rörinstallationer 11

4 BrandWilly AB Installationsschakt / slits Dörr, lucka och port Yttervägg i byggnad klass Br Yttervägg och taktäckning invid beläget tak Fönster Vindsutrymme Hiss.12 7 Skydd mot brandspridning mellan byggnader Mellan byggnader på olika tomter Mellan byggnader på samma tomt.12 8 Luftbehandlingsinstallation Systembeskrivning Material i kanaler Upphängningsanordningar Schakt och aggregatrum Schakt Aggregatrum Skydd mot brandspridning Skydd mot spridning av brandgas Skyddsnivå.13 9 Uppvärmningsanordning Uppvärmningssystem Bärförmåga vid brand Vertikalt bärverk samt stomstabiliserande horisontellt bärverk Horisontellt ej stomstabiliserande bärverk Trappor Bärverk till undertak Åtgärder för att underlätta läckning Brandgasventilation Anordning för manuell släckning Anordning för automatisk släckning Åtkomlighet för räddningstjänst Brandtekniska installationer Automatiskt brandlarm Utrymningslarm Brandgasventialtion Brandgasventialtion av trapphus Brandgasventialtion av hisschakt Brandgasventialtion av källare.. 15

5 BrandWilly AB 5 13 Övriga brandtekniska åtgärder Hissar Skydd mot brandgasspridning av hisschakt Brandgasventialtion av hisschakt Brandgasventialtion av trapphus Ritningsunderlag Drift och underhåll Egenkontroll av utförandet 16

6 BrandWilly AB 6 0 Inledning Brandskyddsdokumentationen är upprättad med anledning av nybyggnad av ett Vård & Omsorgsboende i två plan med kök och restaurang på plan1. Brandmyndigheten skall ges möjlighet att yttra sig över detta upplägg. Observera att denna handling endast utgör underlag för övriga projektörer och anger minimikraven avseende brand enligt uppdragsgivare och byggherren. I de fall högre krav förekommer i annan handling gäller det högre kravet. Brandskyddsdokumentationen skall uppdateras vid större förändringar, när projektet är färdigprojekterat och när projektet är klart. Andra lösningar än de angivna är möjliga under förutsättning att de uppfyller relevanta myndighetskrav och tillgodoser eventuella önskemål. BrandWilly AB ansvarar inte för andra lösningar än de angivna i denna version av brandskyddsdokumentationen. Utförda egenkontroller enligt avsnitt 16 "Egenkontroll av utförandet" kommer att efterfrågas vid den besiktning som måste göras i anslutning till att relationshandlingen upprättas. 0.1 Brandskyddsdokumentationens omfattning Brandskyddsdokumentationen omfattar nybyggnad av ett Vård & Omsorgsboende i två plan. 0.2 Etappindelning Nybyggnaden sker i en etapp. 0.3 Systematiskt brandskyddsarbete, SBA När denna dokumentation omarbetats till relationshandling kan den ligga till grund för det systematiska brandskyddsarbetet. 0.4 Underlag/ritningar Underlag för denna dokumentation har varit ritningar enligt Ritningsförteckning Arkitekt, granskningshandling daterad med inritade brandceller, brandklasser och utrymningsvägar samt information om anläggningen. 1. Byggnadsbeskrivning 1.1 Läge på tomt Nybyggnaden är friliggande med två innergårdar och omfattar hela tomten. Byggnaden har två tillfartsvägar. En från norr till huvudentrén och en från sydväst som är ambulansentré. 1.2 Antal våningar Byggnaden består av två våningar ovan mark utan källare med ett fläktrum samt kallvind / installationer på plan tre över boendedelarna.

7 BrandWilly AB 7 Ur brandteknisk synpunkt betraktas nybyggnaden som en byggnad med 2 våningsplan. I dokumentationen kommer våningsplanen benämnas så att det nedersta planet är plan1 i överensstämmelse med ritningsunderlaget. 1.3 Konstruktion Stomme - stomme av stål, betong och trä. Bjälklag Fasad Yttertak - betongbjälklag. - består av fibercementskivor och betongelement. - består av plåt, råspont, uppstolpat och min ull isolering De lägre belägna taken består av plåt på isolerad takskiva. 1.4 Verksamhet - Plan 1, består av 31 lägenheter med tillhörande matrum/kök/dagrum/arbetsterapi och sköljrum samt restaurang med kök, arbetsrum, expeditioner, behandlingsrum och förråd, teknikrum. - Plan 2, består av 31 lägenheter med tillhörande matrum/kök/dagrum/arbetsterapi och sköljrum samt personalrum, förråd, teknikrum och sprinklercentral. - Plan 3, består av ett fläktrum samt kallvindar med installationer över lägenheterna. 1.5 Byggnadsteknisk klass Med hänsyn till våningsantal och verksamheter bedöms risken för personskador vid brand som stor. Byggnaderna betraktas således som Br1 - byggnader. 1.6 Verksamhetsklass Byggnaden klassas i Verksamhetsklass 5B Vårdmiljöer m.m. 1.7 Detaljplan - servitut Byggnaderna förutsätts uppfylla gällande detaljplaner från brandteknisk synpunkt. 2 Övriga projekteringsförutsättningar 2.1 Brandbelastning För aktuell verksamhet i Br1 - byggnader antas att maximal brandbelastning uppgår schablonmässigt till 800 MJ/m 2 vid dimensionering av bärverk och brandcellsgränser. 2.2 Räddningstjänstens förmåga och resurser Räddningstjänstens insatstid är enligt kommunens räddningstjänstplan mindre än 10 minuter.

8 BrandWilly AB Särskilda projekteringsförutsättningar Personer i byggnaden förväntas inte ha god lokalkännedom med undantag av personalen. Hur utrymningen är tänkt att ske redovisas under rubriken 4.1 Utrymningsstrategi. Brandvattenförsörjningen för Räddningstjänsten i området och dess kapacitet förutsätts utredd, utförd och godkänd av Räddningstjänsten och förutsätts uppfylla gällande bestämmelser. Det är en byggnad i två plan i verksamhetsklass 5B som är svårutrymbar och där utrymningsvägarna och vissa dörrar i gångväg till utrymningsväg på förekommen anledning är låsta. Det förutsätts att personalen alltid har nyckel, är organiserad och utbildad för att klara en utrymning på ett sådant sätt som godtas av Räddningstjänsten. Restaurangmatsalen är avsedd för inledningsvis 40 personer och konferensrum samt personalkonferens är avsedda för 40 personer. De bedöms inte som samlingslokaler. Köket bedöms som storkök. Byggnaden förses med ett heltäckande automatiskt brandlarm utfört enligt SBF 110:6 anslutet till SOS - alarmering och utfört som utrymningslarm. Personal finns tillgängliga alla tider på dygnet inom anläggningen. Se även rambeskrivning brand, passage, trygghetslarm. Byggnaden förses med en heltäckande automatisk vattensprinkleranläggning utförd som boendesprinkler sprinklersystem typ 3 utformade i enlighet med standardserie SS-EN i boendedelarna och i övriga utrymmen enligt SBF 120 och aktuell riskklass. Se även rambeskrivning sprinkler. 2.4 Personantal Antalet boende i de två planen uppgår till 2 x 31 = 62 personer och personalen uppgår dagtid till ca 25 personer och nattetid till 12 personer. Totalt antalet anställda är 125 personer med verksamhet dygnet runt de är fördelade på 75 personer som tillhör vård och omsorg, 40 personer som tillhör hemtjänsten och 10 personer som tillhör kök / restaurang. Under dagtid kan det även finnas externa besökare. Restaurangmatsal är avsedd för ca 40 personer och konferenslokalen är avsedd för ca 40 personer och de bedöms tillsammans inte som samlingslokal. 2.5 Brandfarlig vara Ingen hantering av brandfarlig vara skall förekomma. 3. Dimensionering

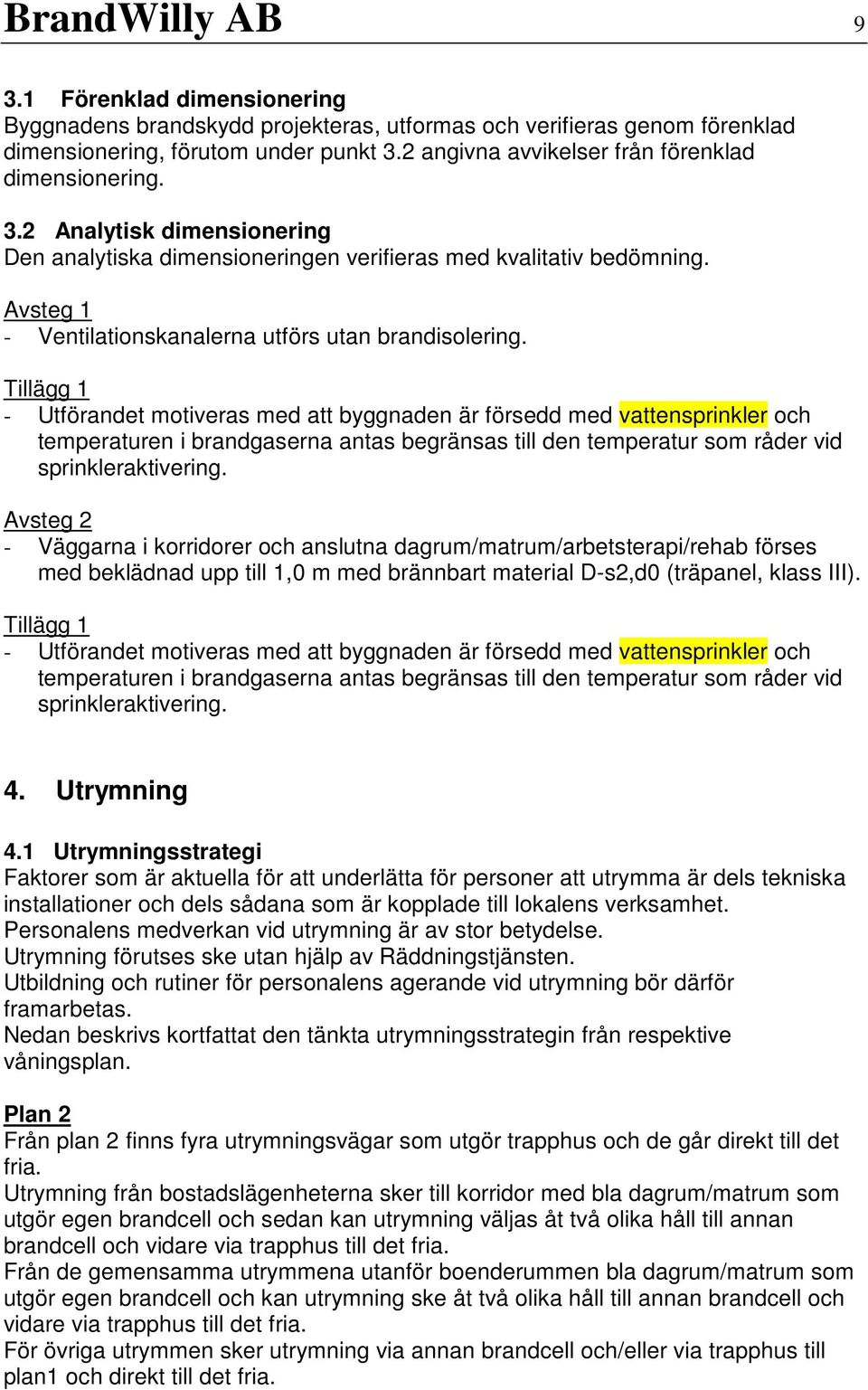

9 BrandWilly AB Förenklad dimensionering Byggnadens brandskydd projekteras, utformas och verifieras genom förenklad dimensionering, förutom under punkt 3.2 angivna avvikelser från förenklad dimensionering. 3.2 Analytisk dimensionering Den analytiska dimensioneringen verifieras med kvalitativ bedömning. Avsteg 1 - Ventilationskanalerna utförs utan brandisolering. Tillägg 1 - Utförandet motiveras med att byggnaden är försedd med vattensprinkler och temperaturen i brandgaserna antas begränsas till den temperatur som råder vid sprinkleraktivering. Avsteg 2 - Väggarna i korridorer och anslutna dagrum/matrum/arbetsterapi/rehab förses med beklädnad upp till 1,0 m med brännbart material D-s2,d0 (träpanel, klass III). Tillägg 1 - Utförandet motiveras med att byggnaden är försedd med vattensprinkler och temperaturen i brandgaserna antas begränsas till den temperatur som råder vid sprinkleraktivering. 4. Utrymning 4.1 Utrymningsstrategi Faktorer som är aktuella för att underlätta för personer att utrymma är dels tekniska installationer och dels sådana som är kopplade till lokalens verksamhet. Personalens medverkan vid utrymning är av stor betydelse. Utrymning förutses ske utan hjälp av Räddningstjänsten. Utbildning och rutiner för personalens agerande vid utrymning bör därför framarbetas. Nedan beskrivs kortfattat den tänkta utrymningsstrategin från respektive våningsplan. Plan 2 Från plan 2 finns fyra utrymningsvägar som utgör trapphus och de går direkt till det fria. Utrymning från bostadslägenheterna sker till korridor med bla dagrum/matrum som utgör egen brandcell och sedan kan utrymning väljas åt två olika håll till annan brandcell och vidare via trapphus till det fria. Från de gemensamma utrymmena utanför boenderummen bla dagrum/matrum som utgör egen brandcell och kan utrymning ske åt två olika håll till annan brandcell och vidare via trapphus till det fria. För övriga utrymmen sker utrymning via annan brandcell och/eller via trapphus till plan1 och direkt till det fria.

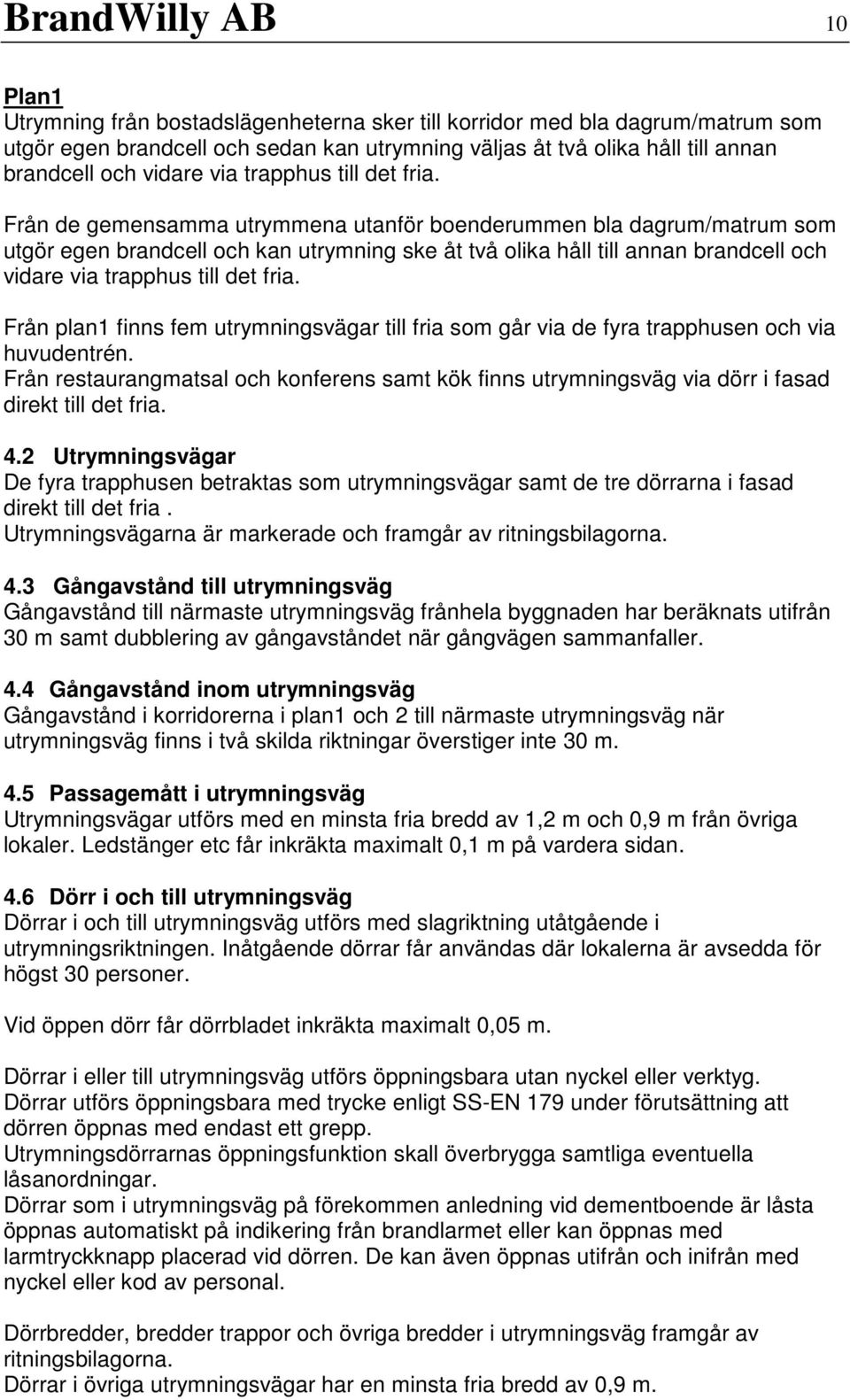

10 BrandWilly AB 10 Plan1 Utrymning från bostadslägenheterna sker till korridor med bla dagrum/matrum som utgör egen brandcell och sedan kan utrymning väljas åt två olika håll till annan brandcell och vidare via trapphus till det fria. Från de gemensamma utrymmena utanför boenderummen bla dagrum/matrum som utgör egen brandcell och kan utrymning ske åt två olika håll till annan brandcell och vidare via trapphus till det fria. Från plan1 finns fem utrymningsvägar till fria som går via de fyra trapphusen och via huvudentrén. Från restaurangmatsal och konferens samt kök finns utrymningsväg via dörr i fasad direkt till det fria. 4.2 Utrymningsvägar De fyra trapphusen betraktas som utrymningsvägar samt de tre dörrarna i fasad direkt till det fria. Utrymningsvägarna är markerade och framgår av ritningsbilagorna. 4.3 Gångavstånd till utrymningsväg Gångavstånd till närmaste utrymningsväg frånhela byggnaden har beräknats utifrån 30 m samt dubblering av gångavståndet när gångvägen sammanfaller. 4.4 Gångavstånd inom utrymningsväg Gångavstånd i korridorerna i plan1 och 2 till närmaste utrymningsväg när utrymningsväg finns i två skilda riktningar överstiger inte 30 m. 4.5 Passagemått i utrymningsväg Utrymningsvägar utförs med en minsta fria bredd av 1,2 m och 0,9 m från övriga lokaler. Ledstänger etc får inkräkta maximalt 0,1 m på vardera sidan. 4.6 Dörr i och till utrymningsväg Dörrar i och till utrymningsväg utförs med slagriktning utåtgående i utrymningsriktningen. Inåtgående dörrar får användas där lokalerna är avsedda för högst 30 personer. Vid öppen dörr får dörrbladet inkräkta maximalt 0,05 m. Dörrar i eller till utrymningsväg utförs öppningsbara utan nyckel eller verktyg. Dörrar utförs öppningsbara med trycke enligt SS-EN 179 under förutsättning att dörren öppnas med endast ett grepp. Utrymningsdörrarnas öppningsfunktion skall överbrygga samtliga eventuella låsanordningar. Dörrar som i utrymningsväg på förekommen anledning vid dementboende är låsta öppnas automatiskt på indikering från brandlarmet eller kan öppnas med larmtryckknapp placerad vid dörren. De kan även öppnas utifrån och inifrån med nyckel eller kod av personal. Dörrbredder, bredder trappor och övriga bredder i utrymningsväg framgår av ritningsbilagorna. Dörrar i övriga utrymningsvägar har en minsta fria bredd av 0,9 m.

11 BrandWilly AB Vägledande markering Utrymningsvägar och väg till utrymningsväg förses med vägledande markering, med symboler enligt AFS 2009:2, i form genomlysta skyltar. Genomlysta skyltar förses med nödströmsförsörjning via centralt eller lokalt batteri under minst 60 minuter. Skyltarna placeras, så lång det är möjligt, på lämplig höjd vilket i de flesta fall innebär direkt ovanför dörr med tanke på normal siktlinje. Skylthöjden bör uppgå till minst 0,5% av läsavståndet för genomlyst skylt. Symbolstorleken bör inte understiga 100 mm för någon av skyltarna. Skyltarnas placering är schematiskt markerade på brandritningarna. Placeringen kan behöva anpassas efter kommande inredning. Eventuella hinder kan göra att skylten måste höjas, sänkas eller kompletteras med ytterligare skyltar. Se även rambeskrivning el, tele, data. 4.8 Nödbelysning Utrymningsvägar, korridorer och trapphus, utvändig utrymningstrappa och omedelbart utanför utrymningsväg förses med nödbelysning. Nödbelysning utförs så att den ger en ljusstyrka av lägst 1 lux på den sämst belysta golvytan under minst 60 minuter. Vid centralt placerat batteri förläggs kablar till nödbelysning utanför berörd brandcell brandtekniskt avskilda i lägst brandteknisk klass EI 30 eller utförs i motsvarande brandtålighet. Nödbelysningen utformas så att den tänds upp när allmänbelysningen i berörd lokal slås ut. Se även rambeskrivning el, tele, data. 4.9 Allmänbelysning i utrymningsvägar Utrymningsvägar förses med allmänbelysning i hela sin längd. Belysningen i trapphus och korridorer utförs så att den alltid är tänd när personer vistas i berörda lokaler. Alternativt utformas belysningen så att den tänds upp automatiskt, t ex via rörelsedetektor i utrymningsvägen. Se även rambeskrivning el, tele, data Utrymningsplanering Krav på utrymningsplaner finns i AML och LSO. Enligt AML är det arbetsgivarens ansvar att upprätta utrymningsplaner.

12 BrandWilly AB Skydd mot brandspridning inom brandcell Från och med har gemensamma europeiska ytskikt klasser införts i Boverkets byggregler. Tidigare gällande klassbeteckning anges inom parentes. 5.1 Ytskikt och beklädnad i utrymningsväg Utrymningsvägarna redovisas i avsnitt 4.2. Vägg - och takytor förses med ytskikt klass B-s1,d0 (klassi) på material i klass A2-s1,d0 (obrännbart material) eller på K 2 10/B-s1,d0 (tändskyddande beklädnad). Golvbeläggningen utförs i lägst klass C f1 -s1 eller obrännbart material. Skärmtak i anslutning till utrymningsväg utförs med ytskikt av A2-s1,d0 (obrännbart material) eller K 2 10/B-s1,d0 (tändskyddande beklädnad). Rörinstallationer i mindre omfattning utförs i brandteknisk klass B L -S1,d0. I större omfattning utförs isoleringen i ytskikt B-s1,d0 (klass I). Med mindre omfattning avses att installationernas omslutningsarea skall vara mindre än 20% av takytan för lokalen. 5.2 Ytskikt och beklädnad i andra lokaler än utrymningsvägar Takytor förses med ytskikt klass B-s1,d0 (klass I) på material i klass A2-s1,d0 (obrännbart material) eller på K 2 10/B-s1,d0 (tändskyddande beklädnad) och väggytor förses med ytskikt lägst klass C-s2,d0 (klass II) på material i klass A2-s1,d0 (obrännbart material) eller på K210/B-s1,d0 (tändskyddande beklädnad). Vägg- och takytor i restaurang / konferens ( samlingslokal ) förses med ytskikt klass B-s1,d0 (klass I) på material i klass A2-s1,d0 (obrännbart material) eller på K 2 10/Bs1,d0 (tändskyddande beklädnad). Rörinstallationer i mindre omfattning utförs i brandteknisk klass B L -S1,d0 på väggar och tak. I större omfattning utförs isoleringen i ytskikt B-s1,d0 (klass I). Med mindre omfattning avses att installationernas omslutningsarea skall vara mindre än 20 % av takytan för lokalen. 6. Skydd mot brand - och brandgasspridning mellan brandceller 6.1 Brandcellsindelning Brandcellsindelning redovisas och framgår av de bilagda ritningsbilagorna. Plan1 och 2 Varje boenderum utförs som egen brandcell. Korridor utanför boenderummen med bla dagrum/matrum som är gemensam för högst åtta boenderum utgör en egen brandcell. Schakt utgör egna brandceller. Plan1 Restaurangmatsal och konferens utgör i båda planen tillsammans med kök, personalutrymmen och behandlingsrum en brandcell. Elcentral, undercentral och städ utgör egna brandceller.

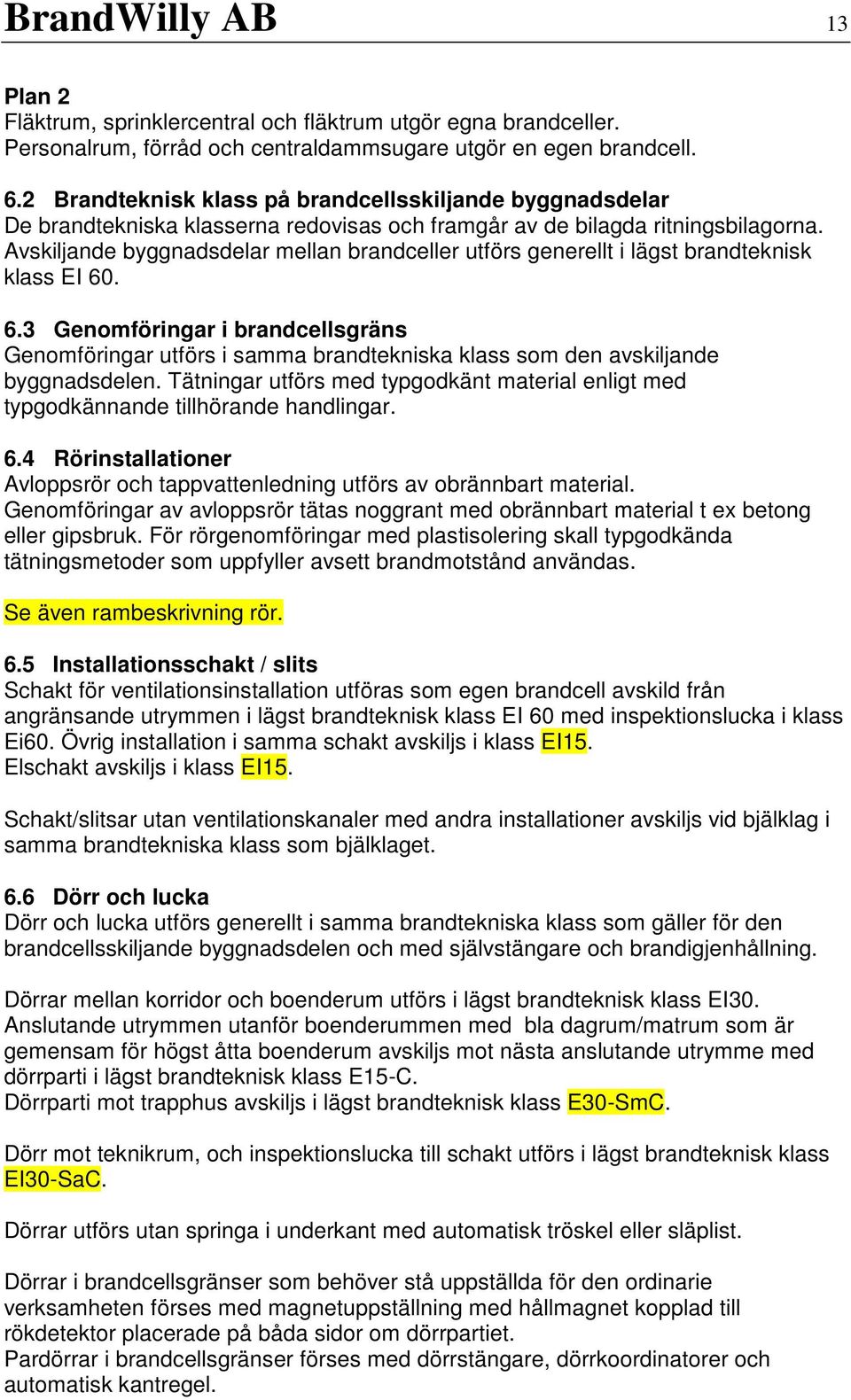

13 BrandWilly AB 13 Plan 2 Fläktrum, sprinklercentral och fläktrum utgör egna brandceller. Personalrum, förråd och centraldammsugare utgör en egen brandcell. 6.2 Brandteknisk klass på brandcellsskiljande byggnadsdelar De brandtekniska klasserna redovisas och framgår av de bilagda ritningsbilagorna. Avskiljande byggnadsdelar mellan brandceller utförs generellt i lägst brandteknisk klass EI Genomföringar i brandcellsgräns Genomföringar utförs i samma brandtekniska klass som den avskiljande byggnadsdelen. Tätningar utförs med typgodkänt material enligt med typgodkännande tillhörande handlingar. 6.4 Rörinstallationer Avloppsrör och tappvattenledning utförs av obrännbart material. Genomföringar av avloppsrör tätas noggrant med obrännbart material t ex betong eller gipsbruk. För rörgenomföringar med plastisolering skall typgodkända tätningsmetoder som uppfyller avsett brandmotstånd användas. Se även rambeskrivning rör. 6.5 Installationsschakt / slits Schakt för ventilationsinstallation utföras som egen brandcell avskild från angränsande utrymmen i lägst brandteknisk klass EI 60 med inspektionslucka i klass Ei60. Övrig installation i samma schakt avskiljs i klass EI15. Elschakt avskiljs i klass EI15. Schakt/slitsar utan ventilationskanaler med andra installationer avskiljs vid bjälklag i samma brandtekniska klass som bjälklaget. 6.6 Dörr och lucka Dörr och lucka utförs generellt i samma brandtekniska klass som gäller för den brandcellsskiljande byggnadsdelen och med självstängare och brandigjenhållning. Dörrar mellan korridor och boenderum utförs i lägst brandteknisk klass EI30. Anslutande utrymmen utanför boenderummen med bla dagrum/matrum som är gemensam för högst åtta boenderum avskiljs mot nästa anslutande utrymme med dörrparti i lägst brandteknisk klass E15-C. Dörrparti mot trapphus avskiljs i lägst brandteknisk klass E30-SmC. Dörr mot teknikrum, och inspektionslucka till schakt utförs i lägst brandteknisk klass EI30-SaC. Dörrar utförs utan springa i underkant med automatisk tröskel eller släplist. Dörrar i brandcellsgränser som behöver stå uppställda för den ordinarie verksamheten förses med magnetuppställning med hållmagnet kopplad till rökdetektor placerade på båda sidor om dörrpartiet. Pardörrar i brandcellsgränser förses med dörrstängare, dörrkoordinatorer och automatisk kantregel.

14 BrandWilly AB Yttervägg i byggnad klass Br1 Brandspridning via fönster, mellan brandceller i skilda plan, begränsas genom att avståndet mellan fönster i höjdled utförs så att det inte understiger 1,2 m. 6.8 Yttervägg och taktäckning invid lägre beläget tak Brandspridning från lägre beläget tak till höger belägen fasad förhindras genom att bjälklaget är utförs i lägst klass REI 60 och taktäckningen utförs av stålplåt. 6.9 Fönster Fönster i yttervägg i innerhörn mellan olika brandceller som vetter mot varandra på mindre avstånd än 2,0 m utförs i lägst klass E15. Fönster i yttervägg mellan olika brandceller utförs i lägst klass E30 om avståndet i höjdled mellan fönster är mindre än 1,2 m (gäller underdel i högfönster på plan 2) Hiss Hisschakt ingår i trapphusets brandcell. Hissar behandlas även i avsnitt "Hissar". 7. Skydd mot brandspridning mellan byggnader 7.1 Mellan byggnader på samma och olika tomter Brandspridning mellan byggnaderna begränsas genom att nybyggnaden gränsar mot gator och parkmark och att avståndet till närmaste byggnad är över 8 m. 8. Luftbehandlingsinstallation 8.1 Systembeskrivning Ventilationssystemet för byggnaden består av tre FTX-aggregat och separat imkanal från köket. Det ena FTX-aggregatet är placerat i ett eget fläktrum på plan 2 och det betjänar kök med tillhörande utrymmen inom samma brandcell på plan1. De två andra FTX-aggregaten är placerade i ett eget fläktrum på plan 3 och det betjänar övriga byggnaden i plan1 och 2. Se även rambeskrivning luftbehandling. 8.2 Material i kanaler Kanaler utförs av klass A2-s1,d0 (obrännbart material). 8.3 Upphängningsanordningar Upphängningsanordningar som utgör en del av byggnadens brandskydd utförs generellt i lägst samma brandklass som genombruten byggnadsdel. 8.4 Schakt och aggregatrum Schakt Schakten för kanaldragningen utförs i klass EI 60.

15 BrandWilly AB Aggregatrum Aggregatrummen utförs i klass EI 60. Invändiga ytor utförs i klass A2-s1,d0 (obrännbart material) eller tändskyddande beklädnad med ytskikt klass B-s1,d0 (klass I). 8.5 Skydd mot brandspridning Kanalisolering alternativt brand- brandgasspjäll Lägenheterna med tillhörande matrum/kök/dagrum/arbetsterapi och sköljrum Ventilationskanalerna utförs utan brandisolering enligt analytisk dimensionering. Expeditioner, behandlingsrum, förråd, teknikrum och personalrum Till- och frånluftskanalerna förses med brand- brandgasspjäll Imkanal Imkanaler från spiskåpor i köket utförs i lägst brandteknisk klass EI 60. Inom köket kan kanalerna utföras oisolerade om de är besiktningsbara och med skyddsavstånd på 50 mm till brännbart material. Imkanaler utförs rensbara Genomföringar Genomföringar i brandcellsskiljande byggnadsdel tätas med typgodkänd metod och typgodkänt material motsvarande byggnadsdelens brandtekniska klass. 8.6 Skydd mot spridning av brandgas Skyddsnivå Ventilationssystemet utformas så att brandgasspridning förhindras mellan brandcellerna Metoder för skydd mot brandgasspridning Lägenheterna med tillhörande matrum/kök/dagrum/arbetsterapi och sköljrum - Tilluftskanalerna förses med backströmningsskydd av fabrikat Hagabs typ Basic eller likvärdigt - Frånluftskanalerna ansluts till fläkt i drift Expeditioner, behandlingsrum, förråd, teknikrum och personalrum - Till- och frånluftskanalerna förses med brand- brandgasspjäll i lägst brandteknisk klass EI Driftfall Utförandet för detekteringen av brand sker via det automatiska brandlarmet för styrningen av brand- brandgasspjäll som är övervakade och motionskörda. Tilluftsaggregaten skall stoppar vid förekomst av rök i kanalerna. Frånluftsfläkten för fläkt i drift skall vara temperaturtålig utifrån beräkningar och ha säkrad strömförsörjning samt i förekommande fall utföras med förbigång (filter, batterier, värmeväxlare) eller komplettera fläkten utifrån beräkningar. 9. Uppvärmningsanordningar

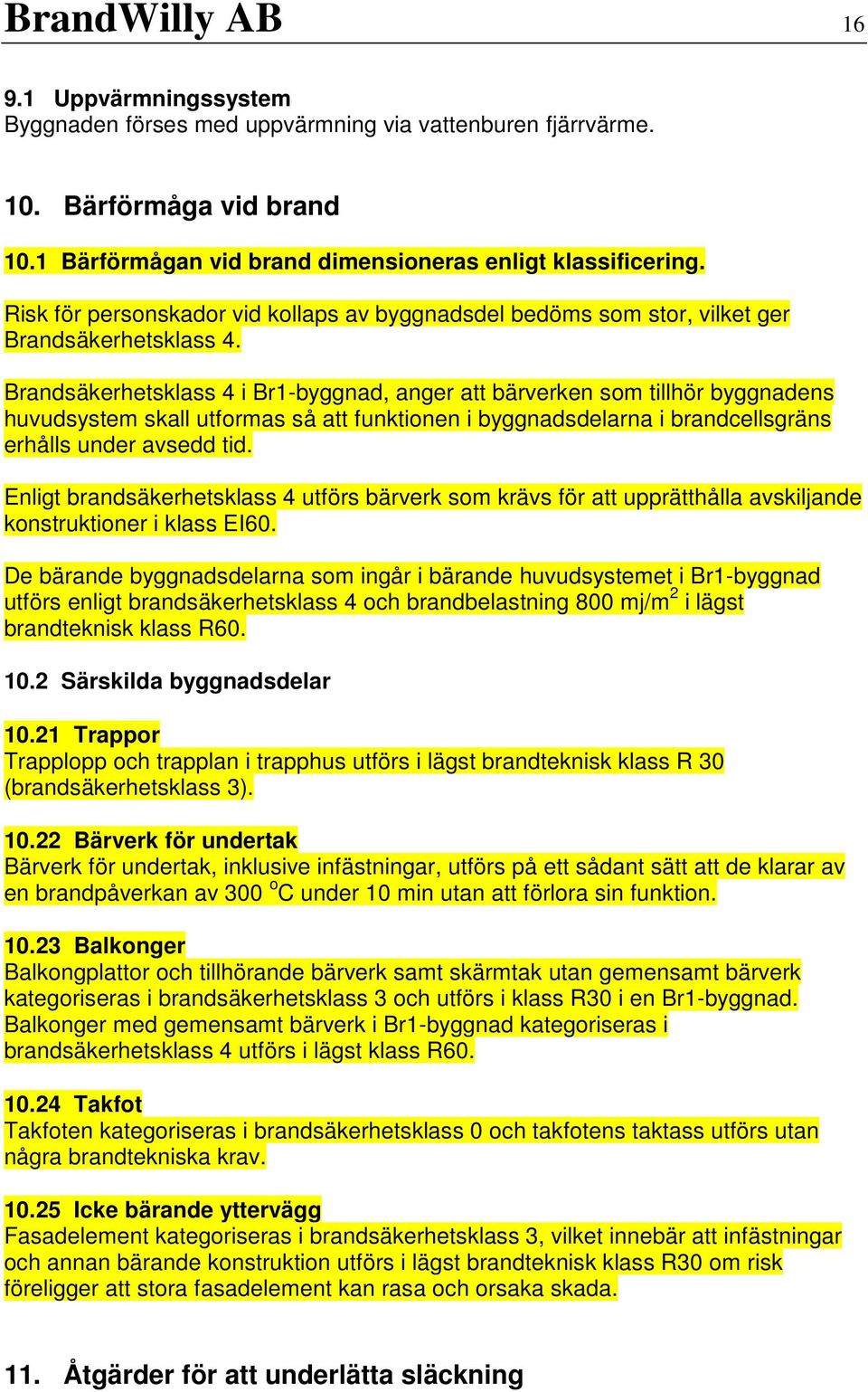

16 BrandWilly AB Uppvärmningssystem Byggnaden förses med uppvärmning via vattenburen fjärrvärme. 10. Bärförmåga vid brand 10.1 Bärförmågan vid brand dimensioneras enligt klassificering. Risk för personskador vid kollaps av byggnadsdel bedöms som stor, vilket ger Brandsäkerhetsklass 4. Brandsäkerhetsklass 4 i Br1-byggnad, anger att bärverken som tillhör byggnadens huvudsystem skall utformas så att funktionen i byggnadsdelarna i brandcellsgräns erhålls under avsedd tid. Enligt brandsäkerhetsklass 4 utförs bärverk som krävs för att upprätthålla avskiljande konstruktioner i klass EI60. De bärande byggnadsdelarna som ingår i bärande huvudsystemet i Br1-byggnad utförs enligt brandsäkerhetsklass 4 och brandbelastning 800 mj/m 2 i lägst brandteknisk klass R Särskilda byggnadsdelar Trappor Trapplopp och trapplan i trapphus utförs i lägst brandteknisk klass R 30 (brandsäkerhetsklass 3) Bärverk för undertak Bärverk för undertak, inklusive infästningar, utförs på ett sådant sätt att de klarar av en brandpåverkan av 300 o C under 10 min utan att förlora sin funktion Balkonger Balkongplattor och tillhörande bärverk samt skärmtak utan gemensamt bärverk kategoriseras i brandsäkerhetsklass 3 och utförs i klass R30 i en Br1-byggnad. Balkonger med gemensamt bärverk i Br1-byggnad kategoriseras i brandsäkerhetsklass 4 utförs i lägst klass R Takfot Takfoten kategoriseras i brandsäkerhetsklass 0 och takfotens taktass utförs utan några brandtekniska krav Icke bärande yttervägg Fasadelement kategoriseras i brandsäkerhetsklass 3, vilket innebär att infästningar och annan bärande konstruktion utförs i lägst brandteknisk klass R30 om risk föreligger att stora fasadelement kan rasa och orsaka skada. 11. Åtgärder för att underlätta släckning

17 BrandWilly AB Brandgasventilation Trapphus skall vara försedda med brandgasventilation, se avsnitt "Brandgasventilation av trapphus" 11.2 Anordning för manuell släckning Enligt LSO om skydd mot olyckor är ägare eller innehavare av byggnader skyldiga att i skälig omfattning hålla utrustning för släckning av brand. Lokalerna förses därför med handbrandsläckare. Gångavstånd till närmaste släckredskap skall inte vara längre än 25 m. Brandvattenförsörjningen för Räddningstjänsten i området och dess kapacitet förutsätts utredd, utförd och godkänd av Räddningstjänsten och förutsätts uppfylla gällande bestämmelser Åtkomlighet för räddningstjänsten Byggnaden är åtkomlig för Räddningstjänsten via trapphusen och entréerna. Samtliga fasader är åtkomliga för Räddningstjänsten 12. Brandtekniska installationer 12.1 Automatiskt brandlarm Brandlarmanläggningen syftar till att larma räddningstjänsten samt att aktivera utrymningslarmet. Byggnaden förses med fullständig övervakning i form av ett adresserbart, automatiskt brandlarm utfört enligt SBF 110:6. Brandlarmet aktiveras av rökdetektorer och larmtryckknappar. Brandförsvarstablåerna placeras i samråd med brandkonsult, Räddningstjänsten, byggherre och nyttjare. Brandlarmcentralen / brandförsvarstablå och utvändigt nyckelskåp är placerat i anslutning till entrén och i samråd med beställaren och Räddningstjänsten. Se även rambeskrivning brand, passage, trygghetslarm Utrymningslarm Byggnaden förses med ett automatiskt utrymningslarm. Utrymningslarmet aktiveras automatiskt av det automatiska brandlarmet. Utrymningslarmet aktiveras manuellt av larmtryckknappar som placeras vid utrymningsvägar och bemannade platser. Hur själva utrymningslarmet utformas bör göras i samråd med elkonsult, brandkonsult och nyttjare. Se även rambeskrivning brand, passage, trygghetslarm.

18 BrandWilly AB Brandgasventilation Brandgasventilation av trapphus Brandgasventilation av trapphusen sker via öppningsbara fönster på plan Brandgasventilation av hisschakt Brandgasventilation av hisschakt erfordras ej därför att hissen i sin helhet är placerad inom trapphusets brandcell. 13. Övriga brandtekniska åtgärder 13.1 Hissar För att undvika att personer blir instängda i hissen vid brand utformas hissen så att den automatiskt går till plan1 vid utlöst brandlarm och dörren öppnas och förblir i öppet läge Sprinkler Restaurangköket klassas som storkök och förses med ett godkänt fast släcksystem för storkök. Sprinklerhuvuden placeras över stekbord, fritöser, i spiskåpor, över fettfilter och i kanalsystemet. Släckutrustningen skall utlösas automatiskt samt kunna fjärrutlösas manuellt. 14. Ritningsunderlag Arkitektritningar: Enligt Ritningsförteckning Arkitekt, granskningshandling daterad med inritade brandceller, brandklasser och utrymningsvägar samt bredder i utrymningsvägar och gångvägar till utrymningsvägar. 15. Drift och underhåll Drift - och underhållsrutiner tas fram för följande: - Ventilationssystemets funktion vid brand - Brandgasventilation av trapphus / hisschakt - Automatiskt brandlarm - Automatiskt släcksystem - Utrymningslarm, akustiskt och optiskt - Magnetuppställning av brandcellsbegränsande dörrpartier - Vägledande markering - Nödbelysning - Dörrstängare och dörrtillhållning - Öppningsanordningar i utrymningsväg - släckningsutrustning - Håltagning i brandcellsgränser

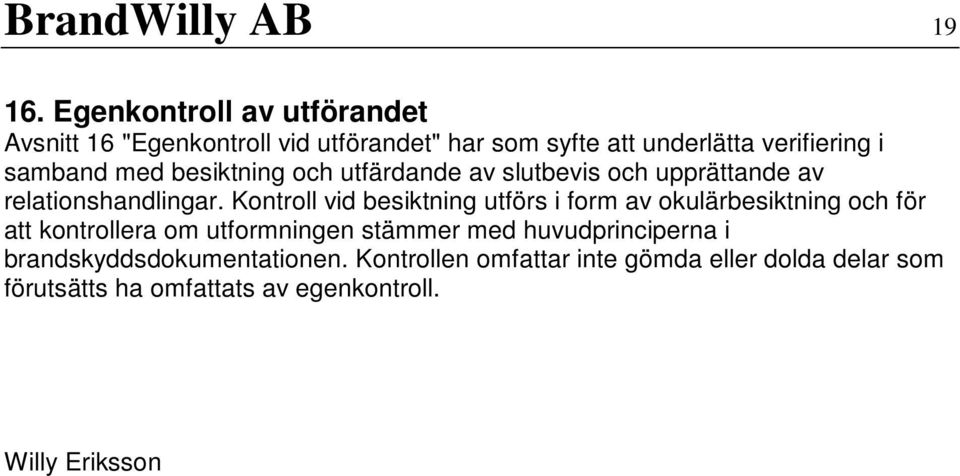

19 BrandWilly AB Egenkontroll av utförandet Avsnitt 16 "Egenkontroll vid utförandet" har som syfte att underlätta verifiering i samband med besiktning och utfärdande av slutbevis och upprättande av relationshandlingar. Kontroll vid besiktning utförs i form av okulärbesiktning och för att kontrollera om utformningen stämmer med huvudprinciperna i brandskyddsdokumentationen. Kontrollen omfattar inte gömda eller dolda delar som förutsätts ha omfattats av egenkontroll. Willy Eriksson
