1 RELATIONSHANDLING Antal sidor: 22 : David Forsander Göteborg BENGT DAHLGREN AB Per-Anders Marberg LINKÖPING MALMÖ STOCKHOLM BENGT DAHLGREN AB BENGT DAHLGREN LINKÖPING AB BENGT DAHLGREN MALMÖ AB BENGT DAHLGREN STOCKHOLM AB Victor Hasselblads gata V FRÖLUNDA Telefon Telefax Org. nr: Runstensgatan LINKÖPING Telefon Telefax Org. nr: Sallerupsvägen MALMÖ Telefon Telefax Org. nr: Romansvägen NACKA Telefon Telefax Org. nr:

2 2 INNEHÅLLSFÖRTECKNING SID DOKUMENTINFORMATION 4 Brandskyddsbeskrivning 4 Ritningar 4 Revideringar 4 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR Byggnad samt byggbeskrivning Byggnadsteknisk klass Verksamheter Klassificering av lokaler Brandbelastning Byggnadens läge Räddningstjänstens insats Regelverk Fastighetsägarens egna ambition avseende brandskydd Mindre avvikelser och alternativ utformning 7 2 BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING Generell brandcellsindelning Brandcellsskiljande väggar och bjälklag Ytterväggar Brandcellsskiljande dörrar Brandcellsskiljande glaspartier Lägre beläget yttertak Hiss Fläktrum Schakt Vind Golvregelsystem Genomföringar i brandcellsskiljande byggnadsdel Installationer i brandcellsskiljande byggnadsdel 11 3 YTSKIKT Tak, väggar och golv Ytskikt på mindre byggnadsdelar Rörisolering Taktäckning Ytskikt på ytterväggar 12 4 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER 12 5 BÄRFÖRMÅGA VID BRAND Bärverk Undertak 13 6 SKYDD MOT UPPKOMST AV BRAND - UPPVÄRMNINGSANORDNING 13 7 UTRYMNING Tillgång till/redovisning av utrymningsvägar Utrymningsdimensionering Gångavstånd till och i utrymningsväg Passagemått och dörrar i utrymningsväg / framkomlighet Låsning Möbler m.m Utrustning 15 8 LUFTBEHANDLINGSINSTALLATIONER Systembeskrivning 16

3 3 INNEHÅLLSFÖRTECKNING SID 8.2 Skydd mot brandgasspridning Skydd mot brandspridning Montering Material Imkanal 17 9 SLÄCKUTRUSTNING OCH BRANDGASVENTILATION Inomhusbrandposter Stigarledningar Brandgasventilation av trapphus Brandgasventilation av hisschakt Brandgasventilation av källare/garage ÖVRIGA BRANDTEKNISKA INSTALLATIONER Brand- och utrymningslarm Vägledande markeringar Allmänbelysning och nödbelysning Kraftförsörjning av hiss Skyltning ANORDNINGAR FÖR RÄDDNINGSTJÄNSTEN BRANDFARLIG VARA SYSTEMATISKT BRANDSKYDDSARBETE KONTROLL- OCH UNDERHÅLLSRUTINER 22

4 4 DOKUMENTINFORMATION Vår beställare och byggherre i detta projekt är Chalmersfastigheter. Denna dokumentation omfattar hela byggnaden. Denna utgåva är en relationshandling, d v s den redovisar brandskyddet när projektet är slutfört. Denna handling är dock inget intyg att brandskyddet är utfört enligt nedanstående, utan det sker via den kvalitetsansvariges kontrollplan. Brandskyddsbeskrivningen är en sammanställning av utformning och utförande av rubricerad byggnads brandskydd. Beskrivningen är utförd enligt Boverkets Byggregler, BBR 10. Tillsammans med tillhörande brandskyddsritningar är detta en brandskyddsdokumentation enligt BBR 10, kapitel 5:12. RITNINGAR Beskrivningen utgör tillsammans med följande ritningar en samlad handling av brandskyddet. Ritningar är upprättade av Wingårdh arkitektkontor AB RITN. NR RITNINGENS BENÄMNING DATUM REV. DATUM A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning A Brandgränser, plan, våning REVIDERINGAR Detta är en första utgåva som inte innehåller några revideringar.

5 5 1 DIMENSIONERANDE FÖRUTSÄTTNINGAR I detta avsnitt beskrivs de förutsättningar som är dimensionerande för utformningen av byggnadens brandskydd. Eventuella framtida förändringar av dessa förutsättningar kommer således innebära att utformningen av brandskyddet måste beaktas och vid behov kompletteras. 1.1 BYGGNAD SAMT BYGGBESKRIVNING Byggnaden består av tre huskroppar med 5, 8 respektive 12 våningar, samt källare under samtliga dessa delar. Högdelen benämns som hus 1, hus 2 är mellanhuset och hus 3 utgörs av lågdelen. Byggnadens samtliga plan omfattar studentbostäder. Källaren, dvs. plan 1, utgörs av öppet kallt garage med ca 80 parkeringsplatser, cykelförråd, teknikutrymmen, samt 9 lägenheter. Fläktrum placeras på respektive tak. På tak på hus 1 ordnas även en öppen solterrass. 1.2 BYGGNADSTEKNISK KLASS Byggnaden är utförd i brandteknisk klass Br VERKSAMHETER Verksamheten är uteslutande bostäder. Personer som vistas i byggnaden förutsätts ha god lokalkännedom, dock inte om hela byggnaden. 1.4 KLASSIFICERING AV LOKALER Följande lokaler klassas som: Utrymningsvägar Trapphus klass Tr2 Brandsluss Sluss Samtliga trapphus och korridorer. Trapphus (TH1) i hus 1, högdelen. Brandslussar mellan garage och trapphus Slussar mellan Tr2 och boendeplan

6 6 1.5 BRANDBELASTNING Brandbelastningen förutsätts understiga 200 MJ/m 2, vilket får förutsättas för bostäder. 1.6 BYGGNADENS LÄGE Byggnaden ligger mindre än 4 m från fastighetsgräns. Dock ligger byggnaden mer än 8 meter från byggnad på granntomt och uppfyller därmed kraven enligt BBR på begränsad risk för spridning av brand till byggnad på annan fastighet. Tillbyggnad av grannbyggnaden kan ej utföras utan brandtekniska åtgärder (brandvägg) och detta skall godkännas av berörda parter och skriftligen dokumenteras. 1.7 RÄDDNINGSTJÄNSTENS INSATS Räddningstjänstens insats kan förväntas inom normal insatstid, det vill säga inom 10 minuter. Utrymningsdimensioneringen förutsätter inte medverkan av räddningstjänstens stegutrustning för utrymning. Se även kap 9.2 och kap. 11 som beskriver stigarledningar och räddningsväg. 1.8 REGELVERK Gällande regelverk utgörs av Boverkets byggregler, BFS 1993:57 med ändringar t.o.m. BFS 2002:19 (BBR 10) samt Byggnadsverkslagen och dess förordning (BVL och BVF). Dessutom gäller tillämpliga delar av Arbetsmiljöverkets föreskrifter (AFS), Statens Räddningsverks föreskrifter (SRVFS) samt Lagen om skydd mot olyckor (LSO) med föreskrifter (FSO). I denna dokumentation redovisas krav i dessa skrifter avseende vägledande markeringar, brandfarlig vara och släckutrustning. Eventuella övriga krav skall beaktas av övriga projektörer. 1.9 FASTIGHETSÄGARENS EGNA AMBITION AVSEENDE BRAND- SKYDD Fastighetsägarens egna ambition avseende brandskyddet överensstämmer med kraven i BBR 10.

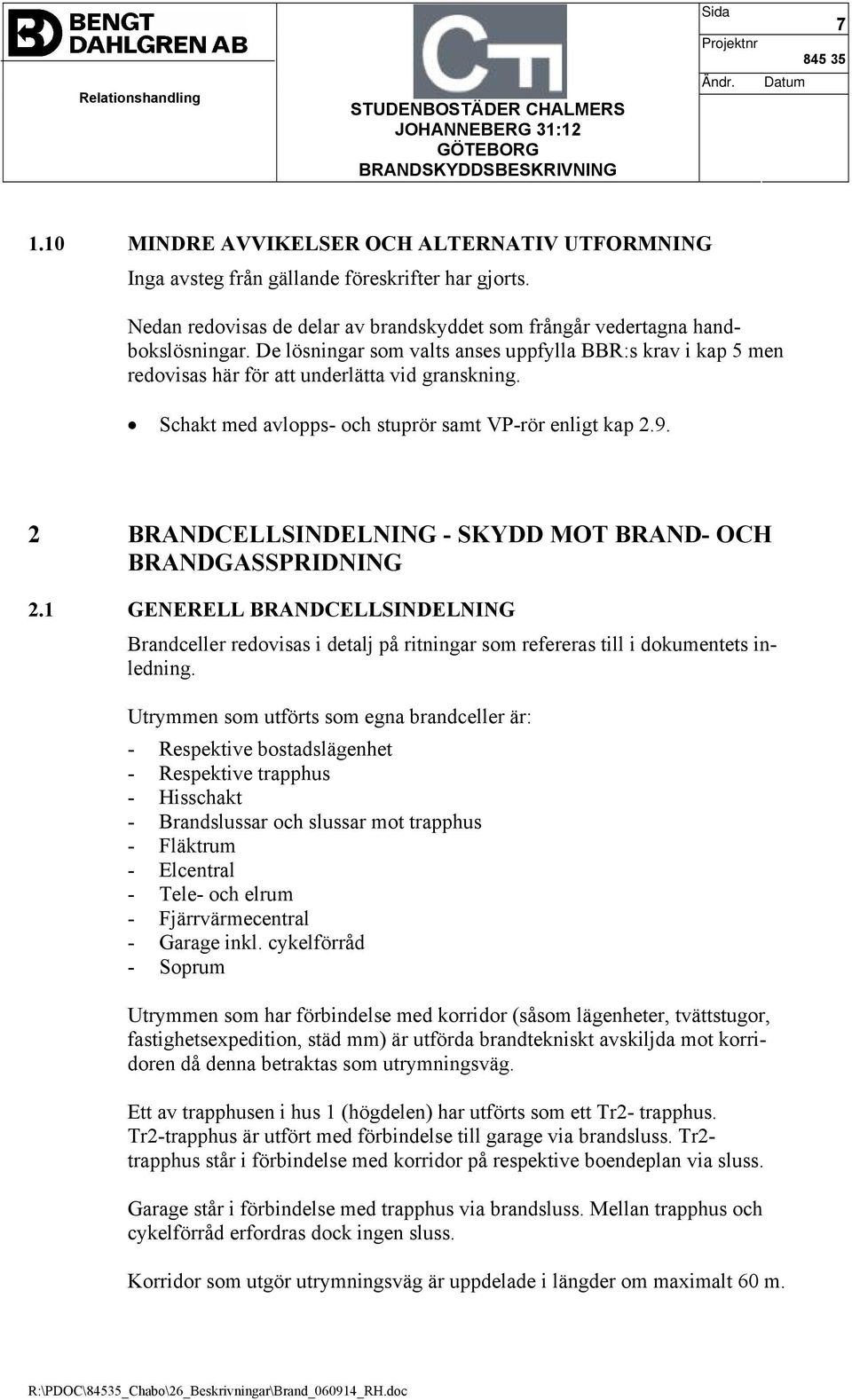

7 MINDRE AVVIKELSER OCH ALTERNATIV UTFORMNING Inga avsteg från gällande föreskrifter har gjorts. Nedan redovisas de delar av brandskyddet som frångår vedertagna handbokslösningar. De lösningar som valts anses uppfylla BBR:s krav i kap 5 men redovisas här för att underlätta vid granskning. Schakt med avlopps- och stuprör samt VP-rör enligt kap BRANDCELLSINDELNING - SKYDD MOT BRAND- OCH BRANDGASSPRIDNING 2.1 GENERELL BRANDCELLSINDELNING Brandceller redovisas i detalj på ritningar som refereras till i dokumentets inledning. Utrymmen som utförts som egna brandceller är: - Respektive bostadslägenhet - Respektive trapphus - Hisschakt - Brandslussar och slussar mot trapphus - Fläktrum - Elcentral - Tele- och elrum - Fjärrvärmecentral - Garage inkl. cykelförråd - Soprum Utrymmen som har förbindelse med korridor (såsom lägenheter, tvättstugor, fastighetsexpedition, städ mm) är utförda brandtekniskt avskiljda mot korridoren då denna betraktas som utrymningsväg. Ett av trapphusen i hus 1 (högdelen) har utförts som ett Tr2- trapphus. Tr2-trapphus är utfört med förbindelse till garage via brandsluss. Tr2- trapphus står i förbindelse med korridor på respektive boendeplan via sluss. Garage står i förbindelse med trapphus via brandsluss. Mellan trapphus och cykelförråd erfordras dock ingen sluss. Korridor som utgör utrymningsväg är uppdelade i längder om maximalt 60 m.

8 8 Sluss och brandsluss är utformade så endast en dörr behöver vara öppen samtidigt vid passage. Bjälklag utgör brandcellsgräns. Brandcellsskiljande vägg ansluter mot yttertak eller mot brandcellsskiljande bjälklag. Utrymmen ovan innertak tillhör underliggande brandcell. 2.2 BRANDCELLSSKILJANDE VÄGGAR OCH BJÄLKLAG Brandcellsgränser är utförda i klass EI 60 (gäller även sluss/brandsluss). Uppdelning av utrymningskorridorer är utförda i lägst klass EI 15-C. 2.3 YTTERVÄGGAR Ytterväggar är utformade så att de uppfyller den brandavskiljande förmågan mellan brandceller. Ytterväggarna har även utformats så att brandspridning i väggen begränsas. Yttervägg som vetter mot oskyddat fönster i annan brandcell är utförda i lägst klass E 30. Detta gäller inom 2 meter i innerhörn. Se även fönster i avsnitt 2.5 och ytskikt i avsnitt BRANDCELLSSKILJANDE DÖRRAR Dörrar i brandcellsgräns är i allmänhet utförda i lägst klass EI 60-C. Dörrar mellan korridor och boenderum är utförda i lägst klass EI 30. Dörrar till trapphus är utförda i klass EI 30-C, dock är dörrar till Tr2- trapphuset utförda i klass EI 60-C. Dörrar till brandsluss är utförda i lägst klass EI 60-C och dörrar till sluss i lägst klass EI 30-C (se kap. 1.4 för definition av sluss resp. brandsluss). Dörrar för uppdelning av korridor för utrymning är utförda i lägst klass EI 15-C. Dörrar till elnischer i trapphus och korridorer är utförda i lägst klass E 15.

9 9 Brandcellsskiljande dörrar som förväntats stå uppställda i den dagliga verksamheten har utrustats med branddörrstängare med uppställningsfunktion kopplat till rökdetektor i angränsande utrymmen (brandlarmet). Dörren kan då även stängas manuellt med tryckknapp. Brandcellsskiljande dörrar har tillhållning. Fallkolv fäster i karm enligt typgodkännande. I underkant dörr får det finnas en öppning på högst 10 mm om inte typgodkännandet anger annat. OBS! gäller inte mot trapphus. Om dörren är försedd med släplist får största avstånd mellan golvet och undersida av dörrblad vara högst 18 mm om inte dörrens typgodkännande föreskriver annat. 2.5 BRANDCELLSSKILJANDE GLASPARTIER Fönster i fasad vars vertikala avstånd till fönster mot annan brandcell understiger 1,2m har utförts i klass E15. Dörrar till franska balkonger helt i glas har utförts delvis med brandklass E 15 (dock minst inom 1,2m till närmaste glas). Dessa accepteras vara öppningsbara. Fönster i innerhörn mellan skilda brandceller har utförts med ett inbördes avstånd mindre än 2 meter med det ena fönstret i lägst klass E 15. Brandklassade glas skall ha monterats enligt gällande typgodkännande och tillverkarens anvisningar. Brandklassade glas är endast öppningsbara med verktyg eller nyckel (gäller ej för de franska balkongdörrarna). 2.6 LÄGRE BELÄGET YTTERTAK Brandspridning från lägre beläget yttertak till högre belägen huskropp förhindras genom att takbjälklaget i den lägre belägna huskroppen är utfört i lägst klass REI 60 minst 5 meter ut från fasad. 2.7 HISS Hisschakt är utfört i egen brandcell med hissdörrar i lägst klass EI 30. Eftersom hissdörrarna inte är täta mot rökspridning har hisschakt försetts med brandgasventilation enligt kapitel FLÄKTRUM Fläktrum med tillhörande installationsvindar som betjänar fler än en brandcell skall ha utförts i egen brandcell i klass EI 60.

10 SCHAKT Ventilationsschakt har utförts slutna i bjälklagen och med väggar som utgör brandcellsgräns i lägst klass EI 30. Även schaktens botten och topp skall ha utförts slutna, dock i lägsta klass EI 60. Kanaler i schakt skall ha isolerats i klass EI 30 i hela sin längd. Kanalerna är även isolerade på vind i klass EI 30. Ventilationsschakt är utförda med obrännbara byggnadsmaterial. Rör- och elschakt är igengjutna i våningsplanen i lägst klass EI 60 och tillhör respektive vånings brandcell. Alternativt har rör placerats i samma schakt som ventilationskanaler där brännbara rör generellt skiljts av i lägst klass EI 15 från ventilationskanaler. Avloppsrör i plast från toalett fram till huvudstammen som också utgörs av plast samt ett plaststuprör i sex av schakten accepteras då dessa skall ha försetts med strypmanschett vid bjälklag och risken kan då anses vara låg beaktat att schaktet är igengjutet i varje våningsplan. Ett fåtal VP-rör dragna i horisontalled bedöms även vara acceptabelt då schakten är igengjutna i bjälklagen VIND Installationsvindar är utförda med obrännbar isolering GOLVREGELSYSTEM Golvregelsystem (med brännbart i konstruktionen i form av spånskiva och linoleum) i korridor har accepterats då följande punkter beaktats: Endast en liten mängd elkablar finns i utrymmet. Brandcellsskiljande partier bryter igenom installationsgolvet Utrymmet har sektionerats i ytor om max 30 m GENOMFÖRINGAR I BRANDCELLSSKILJANDE BYGGNADSDEL Genomföringar i brandcellsskiljande byggnadsdelar är tätade med typgodkänd brandtätning till motsvarande klass som krävts för genombruten byggnadsdel. Brandtätningar med svällande brandskyddsmassa skall ha utförts täta mot genomföringar, så att varken kall eller varm rök kan passera genom brandtätningen. Genomföring av ventilationskanal har utförts enligt avsnitt 8.

11 INSTALLATIONER I BRANDCELLSSKILJANDE BYGGNADSDEL Installationer har utförts så att den brandcellsskiljande förmågan inte försämras. 3 YTSKIKT 3.1 TAK, VÄGGAR OCH GOLV Allmänt Takytor har i allmänhet utförts med ytskikt i lägst euroklass B-s1,d0 (klass I) fäst på euroklass A2-s1,d0 (obrännbart underlag) eller tändskyddande beklädnad. Väggytor har i allmänhet ha utförts med ytskikt i lägst euroklass C-s2,d0 (klass II). Utrymningsvägar Tak- och väggytor i utrymningsvägar (trapphus och korridorer) har utförts med ytskikt lägst euroklass B-s1,d0 (klass I) fäst på euroklass A2-s1,d0 (obrännbart underlag) eller tändskyddande beklädnad. Golvytor har utförts med obrännbart material eller golvbeläggning i euroklass C fl -s1 (klass G). Hiss Invändiga tak- och väggytor i hisschakt, hisskorg och hissmaskinrum har utförts med ytskikt i lägst euroklass B-s1,d0 (klass I) fäst på euroklass A2-s1,d0 (obrännbart underlag) eller tändskyddande beklädnad. 3.2 YTSKIKT PÅ MINDRE BYGGNADSDELAR Mindre byggnadsdel vars exponerade omslutningsyta motsvarar mindre än 20% av takytan i lokaler som inte klassas som utrymningsväg accepteras med ytskikt i lägst klass III (euroklass C-s2,d0) utan tändskyddande beklädnad. Jämnt fördelad byggnadsdel vars exponerade omslutningsyta motsvarar mindre än 50% av takytan i aktuell lokal accepteras med ytskikt i lägst klass I (euroklass B-s1,d0), utan tändskyddande beklädnad.

12 RÖRISOLERING Rörinstallation vars omslutningsyta motsvarar mindre än 20% av takytan i lokaler som inte klassas som utrymningsväg accepteras med rörisolering i motsvarande rörisoleringsklass som gäller för angränsande ytskikt, t.ex. PI används vid ytskikt i klass I. I utrymningsvägar eller där rörinstallationen täcker en större yta uppfyller rörisoleringen samma ytskiktskrav som gäller för angränsande ytor. 3.4 TAKTÄCKNING Taktäckning har generellt utförts med obrännbart material, alternativt med taktäckning i klass T på obrännbart underlag (euroklass A2-s1,d0). 3.5 YTSKIKT PÅ YTTERVÄGGAR Ytterväggar är utfört med ytskikt av obrännbart material 4 SKYDD MOT BRANDSPRIDNING MELLAN BYGGNADER Fastighetsgräns går genom byggnaden i dagsläget. Byggnaden ligger mer än 8 meter från annan byggnad och uppfyller därmed kraven enligt BBR på begränsad risk för spridning av brand till byggnad på annan fastighet. Tillbyggnad av grannbyggnader kan ej utföras utan brandtekniska åtgärder (brandvägg) och detta skall godkännas av berörda parter och skriftligen dokumenteras. En transformatorstation ligger knappt 2 meter från byggnadens fasad. Väggar i transformatorstationen uppfyller dock brandteknisk klass EI 60 och är därmed acceptabelt.

13 13 5 BÄRFÖRMÅGA VID BRAND 5.1 BÄRVERK Huskropp med 5 och 8 våningar Vertikalt och horisontellt stomstabiliserande bärverk är utfört i lägst klass R90 (R60 för bjälklag). Horisontellt ej stomstabiliserande bärverk är utfört i lägst klass R60. Huskropp med 12 våningar Vertikalt och horisontellt stomstabiliserande bärverk utfört i lägst klass R90. Horisontellt ej stomstabiliserande bärverk är utfört i lägst klass R60. Trapphus Trapplopp och trapplan i trapphus är utfört i lägst klass R30. Yttertak Bärverk yttertak är utfört i klass R30 (inget krav på takets bärverk då vindbjälklag skall ha utförts i klass EI 60). 5.2 UNDERTAK Bärverk till undertak som saknar brandteknisk funktion skall ha utförts med tydgodkänt system eller tåla temperaturer på 300 C under 10 minuter utan att förlora bärförmågan. 6 SKYDD MOT UPPKOMST AV BRAND - UPPVÄRMNINGS- ANORDNING Uppvärmning av aktuell byggnad sker med fjärrvärme. Inga särskilda åtgärder erfordras för att förhindra uppkomst av brand.

14 14 7 UTRYMNING 7.1 TILLGÅNG TILL/REDOVISNING AV UTRYMNINGSVÄGAR Samtliga lokaler, där personer vistas mer än tillfälligt, har tillgång till minst två av varandra oberoende utrymningsvägar. Utrymning sker till det fria via de fyra trapphusen i byggnaden. Ett av trapphusen är ett Tr2-trapphus och utgör en av utrymningsvägarna i delen av byggnaden som består av 12 våningar. Utrymning från garage och cykelförråd på sker via trapphus (TH1) samt via dörrar i fasad. Fläktrum utrymmes via dörr samt via dörr/lucka till yttertak. 7.2 UTRYMNINGSDIMENSIONERING Utrymningsdimensionering har skett med schablonmetod enligt Boverkets rapport Utrymningsdimensionering. 7.3 GÅNGAVSTÅND TILL OCH I UTRYMNINGSVÄG Gångavstånd till utrymningsväg överstiger inte 45 meter där sammanfallande väg räknas med en faktor 1,5. Gångavståndet i garaget överskrids något men bedöms vara acceptabelt då utrymmet är överskådligt, med stor öppenhet mot det fria och generöst med vägledande markeringar finns. Gångavstånd inom utrymningsväg (korridor) till trapphus eller till annan brandcell får generellt inte överstiga 30 meter. Detta uppfylls för byggnadens samtliga plan. Längsta gångavstånd inom utrymningsväg i korridor där utrymning endast kan ske åt ett håll bör generellt ej överstiga 10 meter. Detta uppfylls för byggnadens samtliga plan.

15 PASSAGEMÅTT OCH DÖRRAR I UTRYMNINGSVÄG / FRAM- KOMLIGHET Fri bredd på i utrymningsvägar uppgår till minst 0,9 meter (med räcke el. dyl. som inkräktar mindre än 0,1m på varje sida). Detta gäller hela vägen ut till det fria. Dörrar till och i utrymningsvägar har utförts med en fri bredd på minst 0,8 meter. Dörrar avsedda att kunna användas av rullstolsburna skall (som en frivillig extra åtgärd) ha utförts med ett fritt mått på minst 0,9 meter. Dörrar till trapphus (samt dörrar ut från trapphus i markplan) har utförts lätt öppningsbara med ett nedåtgående trycke samt utåtgående i utrymningsriktningen. För övriga dörrar har även utförande med vred accepterats. 7.5 LÅSNING Dörrar i utrymningsvägar har utförts utrustade med öppningsfunktion som överbrygger samtliga låsfunktioner. Dörr i utrymningsväg från garaget till trapphus TH1 är skalskyddsgräns och försedd med passagekontroll (nyckelkort och nyckelvred). Elektrisk öppningsknapp med larm som överbryggar denna låsning finns som nyttjas i utrymningssituation. Knappen är väl skyltad och nödströmsförsörjd. 7.6 MÖBLER M.M. Generellt accepteras inga möbler i utrymningsvägar. Postfack har placerats i entréplan vilka utförts med front i obrännbart material i form av plåt. 7.7 UTRUSTNING Byggnaden är försett med utrymningslarm och vägledande markeringar som redovisas under kap. 10.

16 16 8 LUFTBEHANDLINGSINSTALLATIONER 8.1 SYSTEMBESKRIVNING Systemet utförs med mekanisk frånluft, tilluft via tilluftsöppningar i fasad för såväl garage/cykelgarage som lägenheterna. Från gemensamma samlingskanaler i installationsvindarna (Fläktrummen) utförs ventilationskanaler med gemensamma stigare, men med uteslutande tre lägenheter per stigare. Fläktrum placeras på tak på respektive huskropp. 8.2 SKYDD MOT BRANDGASSPRIDNING Brandgasspridning förhindras med hjälp av fläktar i drift. Denna funktion har påvisats genom beräkningar som BDAB genomfört. Fläktar, dukstosar och övriga komponenter i systemet har utförts att tåla de temperaturer som de kan komma att utsättas för vid brand (utifrån beräkningsresultat). Elmatning är utfört direkt från elcentral i egen brandcell. Elkablage har förlagts/utförts så att en brand i någon av lokalerna som betjänas av fläkt för rökevakuering inte kan slå ut strömförsörjningen till fläkten under 60 minuter. Kanal som betjänar elcentral som förser fläktarna med el har försetts med brandgasspjäll. 8.3 SKYDD MOT BRANDSPRIDNING Brandspridning mellan brandceller förhindras i allmänhet genom att kanalgenomföringar i brandcellsgräns isolerats till motsvarande klass som genombruten byggnadsdel. Kanalisolering har dimensionerats för strömmande brandgaser. 8.4 MONTERING Luftbehandlingsinstallationer som betjänar flera brandceller skall ha monterats så att de inte kommer att kollapsa om de utsätts för brand och om de då kan komma att bryta skyddet för brand- eller brandgasspridning mellan brandceller. Rektangulära ventilationskanaler med en kanalsida större än 0,25m skall ha stagats vid brandcellsgenombrott.

17 MATERIAL Material i luftbehandlingsinstallationer får inte bidra till brandspridning. Anslutning mellan spiskåpa och kanal är av typgodkänt utförande. Till- och frånluftsdon har utförts så att de upprätthåller sin funktion avseende motstånd även vid brandpåverkan. 8.6 IMKANAL Imkanaler / närmaste frånluftskanal för kök eller pentry utförs i lägst klass E 15 i kök och hall med erforderligt skyddsavstånd till brännbart material (30 mm), och i klass EI 15 i klädkammare (och då erfordras inget skyddsavstånd). 9 SLÄCKUTRUSTNING OCH BRANDGASVENTILATION 9.1 INOMHUSBRANDPOSTER Inomhusbrandposter enligt SS-EN skall ha utplacerats i erforderlig omfattning med full täckning i garaget. Då vissa av dessa utrymmen ej är innanför byggnadens klimatskal har dessa utförts isolerade och eluppvärmda. Maximal tillåten slanglängd är 30 meter. Skåp med s.k. automatventil samt lightslang eller motsvarande rekommenderas. Längsta avstånd till närmsta släckutrustning skall inte överstiga 25 meter. 9.2 STIGARLEDNINGAR Trapphus (TH1, TH2, och TU1) har försetts med stigarledningar enligt svensk Standard SS3112. Luckor framför intag skall kunna låsas upp med brandkårsnyckel. Uttagen har placerats i sluss på varje plan i Tr2-trapphuset (TH1), och på vartannat plan i själva trapphuset i övriga två trapphus (TH2 och TU1). Utrymningstrapphuset i hus 3 (lågdelen) erfordrar ingen stigarledning.

18 BRANDGASVENTILATION AV TRAPPHUS Trapphus har utförts med brandgasventilation i form av: - Öppningsbara (och åtkomliga) fönster på varje våningsplan i de två gaveltrapphusen (TU1 och TU2). Minsta yta 0,5 m 2 per fönster. Det översta fönstrets överkant är placerat minst 1 meter ovan översta trapplan. - Röklucka i toppen av 8-våningstrapphuset (TH2). Rökluckan har utförts minst 1 m 2 till ytan och öppnas via tryckknapp i markplan. Luckan är utförts med horisontell öppning. Tryckknapp har placerats i trapphuset (TH2) i entréplan väl synlig på en av väggarna. Öppningsanordning till röklucka är skyddad mot åverkan genom att ha placerats i box med genomskinlig lucka. Box med öppningsanordning är utförd öppningsbar med s.k. brandkårsnyckel. - Brandgasfläkt i Tr2-trapphuset, som ger 20 luftomsättningar per timme i trapphuset. Fläkten är utförd med temperaturtålighet om 350 C under 30 minuter. Fläkten startas manuellt med manöverdon i entré (i markplan) väl synlig på en av väggarna. Manöverdon är placerat i skåp, skyddad för åverkan och missbruk, bakom genomskinlig lucka som öppnas med brandkårsnyckel. Vid start måste dörrar mellan trapphuset och det fria (2st) öppnas för tilluft. Aktuella dörrar samt manöverdon är skyltade med denna instruktion. 9.4 BRANDGASVENTILATION AV HISSCHAKT Hisschakt betjänar olika brandceller och har försetts med brandgasventilation i form av fläkt som tål upp till 350 C under 60 minuter. Kapacitet har beräknats till 5 m 3 /s för hus 1 (gemensam fläkt för båda hisschakten) och 1,5 m 3 /s för hus 2. Beräkningarna är baserade på läckageareor i hissdörrar samt hissschaktets höjd. Fläkt startar automatiskt via rökdetektor i schakttoppen. Elkablage har förlagts/utförts så att en brand i någon av brandcellerna som vetter mot hisschaktet inte kan slå ut strömförsörjningen till fläkten under 60 minuter. 9.5 BRANDGASVENTILATION AV KÄLLARE/GARAGE Brandgasventilation för garage sker via öppningar (t.ex. dörrar/port) i fasad som motsvarar mer än 0,5 % av golvarean. Längsta avstånd i garaget till öppning är mindre än 40 meter. Cykelförrådet ventileras via öppning på 2 m 2 (> 0,5 % av golvarean) i form av en dörr i fasad.

19 19 10 ÖVRIGA BRANDTEKNISKA INSTALLATIONER 10.1 BRAND- OCH UTRYMNINGSLARM Samtliga bostäder är försedda med brandvarnare. Brandvarnare har utförts batteridrivna. Korridorer och trapphus har försetts med automatiskt brand- /utrymningslarm. Klockor med 100 (± 5) db finns installerat och då erhålls ca 55 db i boenderummen vilket krävs då larmet tillgodoräknas som ett extra skydd för de boende. Styrning av larm skall vara utfört att ske planvis. Larm i tvättstugor och soprum är ett frivilligt skydd. I dessa lokaler är brandlarmet utfört avseende omfattning (i berörda lokaler) och utförande enligt SBF 110:6*. Komponenter i brandlarm är utförda enligt SS-EN 54. *Undantag är att ingen larmsignal skickas till räddningstjänsten. Dock vidaresänds larm till driftsavdelningen VÄGLEDANDE MARKERINGAR Korridorers vinkeländringar, trapphus och dörrar vid utgångar är utförda med vägledande markeringar i form av skyltar med lysdioder eller genomlysta skyltar. Belysta och genomlysta vägledande markeringar är utförda med minst 60 minuter bibehållen funktion vid strömbortfall. Vägledande markering är utformade enligt AFS 1997:11. Vid beräkning av symbolhöjd skall sidobelyst plastskiva ha betraktats som belyst skylt ALLMÄNBELYSNING OCH NÖDBELYSNING Allmänbelysning Allmänbelysning finns i alla utrymningsvägar samt direkt utanför. Två efter varandra följande ljuspunkter i trapphus och korridorer har kopplats till olika gruppsäkringar och olika jordfelsbrytare. Elkablar för belysning i Tr2-trapphuset (TH1)och intilliggande korridorer (inkl. slussar), dvs i hus A, har utförts skyddade mot brandpåverkan i minst 30 minuter. Nödbelysning Korridorer och trapphus i 8- och 12-våningasdelen har försetts med nödbelysning. Nödbelysningen skall upprätthålla sin funktion under minst 60 minuter vid strömbortfall. Nödbelysningen ger minst 1 lux på gångstråk och 5 lux i trappor.

20 20 Ovan nämnda lokalers nödbelysning är utfört enligt SS-EN KRAFTFÖRSÖRJNING AV HISS En brand får inte samtidigt ge upphov till strömavbrott till hissmaskineri och kritiska förhållanden för de personer som vistas i hisskorgen. Kraftförsörjning till hissmaskineri för persontillåten hiss är utfört skyddad mot brandpåverkan under minst 30 minuter. Hissens kraftförsörjning behöver dock ej ha skyddas mot brand inom trapphus och hisschakt SKYLTNING Brandtekniska installationer är tydligt märkta. För tillämpliga delar är märkningens utförande och placering enligt föreskrifterna i AFS 1997:11 Varselmärkning och varselsignalering på arbetsplatser. Detta gäller exempelvis uttag för stigarledningar, manöverdon för rökluckor samt inomhusbrandposter. 11 ANORDNINGAR FÖR RÄDDNINGSTJÄNSTEN Se även föregående avsnitt släckutrustning och brandgasventilation Uppställningsplats för räddningsfordon har utförts inom 50 m från byggnadens samtliga trapphus/entréer, samt från infart till garage. Vägar fram till uppställningsplats skall ha utförts så att de uppfyller kraven för räddningsväg enligt BBR (dvs bl a klara ett axeltryck på minst 100 kn). Angreppsvägar in i byggnaden är samtliga fyra trapphus och entréer. Största avstånd från uppställningsplats för räddningsfordon till vattenbrandpost överstiger ej 75 meter. 12 BRANDFARLIG VARA Ingen hantering av brandfarlig vara skall förekomma i lokalerna.

21 21 13 SYSTEMATISKT BRANDSKYDDSARBETE För att uppfylla kraven i lagen (Lagen om Skydd mot Olyckor) bör ett systematiskt och kontinuerligt brandskyddsarbete bedrivas under byggnadens eller anläggningens hela användningstid (när byggnaden tas i drift och inflyttning har skett). Byggnaden- Verksamheten- Organisationen och Risker i övrigt ska beskrivas. Det systematiska brandskyddsarbetet bör bedrivas enligt föreskrifter och råd 2001:2 från Räddningsverket.

22 22 14 KONTROLL- OCH UNDERHÅLLSRUTINER Nedanstående kontroll- och underhållsrutiner är en förutsättning för att byggnadens funktion i händelse av brand skall kunna upprätthållas. Det åligger fastighetsägaren och nyttjanderättshavaren att tillse att dessa rutiner efterlevs enligt Lagen om Skydd mot Olyckor (LSO), se kapitel 13. Funktion Brandsektionering /Brandcellsgränser Funktion Dörrstängare Magnethållare Längsta intervall för kontroll /underhåll 6 mån 6 mån 6 mån Larmanordningar. Utrymningslarm 1 och 3 mån (enl. SBF Utrymningslarm 2003 ) Brandlarm 1, 3 och 12 mån. (enligt SBF 110:6) Brandvarnare 3 mån Släckanordningar Brandposter Brandgasventilation Stigarledning Utrymningsvägar Dörrar Vägledande markeringar Nödbelysning Belamring Inredning Snöröjning Ventilationssystem Funktion 12 mån eller enl. leverantörens anvisningar 12 mån 12 mån 6 mån 6 mån 6 mån Dagligen vid behov Efter behov (1 mån) Dagligen vid behov 6 mån (manuellt) Räddningsväg / uppställningsplats Snöröjning Dagligen vid behov Funktion 12 mån
