BASIC 4. Backströmningsskydd BACKSTRÖMNINGSSKYDD BASIC BASIC 1 OCH BASIC 4 HAGAB INSTALLATION, DRIFT OCH SKÖTSEL BASIC BASIC 2

Transkript

1 (med Irisspjäll) Plan förhindrar brandgasspridning via tilluftssystemet i FT(X)-system med fläktar i drift. Lämplig för bostäder, hotell och äldreboende. Typgodkänd, P-märkt. BACKSTRÖMNINGSSKYDD installeras i tilluftskanalen i ett FT- eller FTX-system för att förhindra brandgasspridning. Frånluftssystemet dimensioneras för evakuering av brandgas. Både tillufts och frånluftsfläkten skall vara i drift genom hela brandförloppet. Produkten är självverkande och innehåller inga rörliga mekaniska delar. Den kan installeras horisontellt eller vertikalt. kan installeras i fördelningslåda på vind eller i källare. Den kan också installeras i eller intill ett schakt eller en korridor. I samtliga fall skall kunna inspekteras. Plan 1 OCH 4 Schakt mellan flera våningsplan eller i korridor på samma våningsplan enligt fig 1 Brandcell Korridor 1.

2 Textilt material Insatsstos MONTAGE I VENTILATIONSKANAL Textilt material Insatsstos Ventilationskanaler och komponenter monteras med upphängningsanordningar med erforderlig bärförmåga R, enligt BBR. -4 kan levereras med integrerat IRIS-spjäll. Denna kombination skall installeras med en rak kanal med längden 2 4 kanaldiametrar, beroende av typ av störning, före mätenheten för god mätnoggrannhet. kan överisoleras under förutsättning att hänsyn tas till inspektionskravet av produkten. FÖRE MONTAGE SE TILL: att insatsstosen sitter i sitt rätta läge. att det textila materialet är utsträckt. HEATSTOP Ev. integrerat IRIS-spjäll (-4) 1 eller 4 Fördelningskanal HEATSTOP Ev. integrerat IRIS-spjäll (-4) Brancellsgräns 1 eller 4 Brandisolering Fördelningskanal Fördelningskanal 1 eller 4 Brancellsgräns Konventionell brandisolering (med Brandisolering hänsyn till strålning och ledning) Fördelningskanal 1 eller 4 Ev. integrerat IRIS-spjäll (-4) Konventionell brandisolering (med hänsyn till strålning och ledning) Ev. integrerat IRIS-spjäll (-4)

3 H(->20 mm) H+63 mm H(->20 mm) H+63 mm HAGAB INSTALLATION, DRIFT OCH SKÖTSEL MONTERING Ovanför bjälklaget Alt 1: Kanalen sticker upp ovanför bjälklaget. Rekommendationer för installation av Basic i fördelningslåda. För att erhålla bästa möjliga luftfördelning vid installation av Basic i fördelningslåda rekommenderas följande: Luftriktning Undvik hastigheter i fördelningslådans inloppskanal som överstiger hastigheten i någon av de anslutna fördelningskanalerna/ backströmningsskydden. Ge fördelningslådan största möjliga volym. Skapa största möjliga avstånd mellan inlopp och närmst anslutna fördelningskanal. Efter -2 bör det finnas en rak kanal av minst 4 diametrar för att minska risken för påblåsningsljud eller ökade systemtryckfall. 4D rak kanal Ø 100, 125 och 160 Textila materialet MONTAGEFÖLJD Montera -2, Se till att det textila materialet är utsträckt. Placera det medföljande Montagebandet över skarven mellan den uppstickande kanalen och et. Jämns med bjälklaget. Spänn åt montagebandet. Luftriktning MONTAGEFÖLJD ALT. 2 Montera Montagestosen, centrerad över kanalöppningen i fördelningslådans botten eller i bjälklaget. Montera et. Se till att det textila materialet är utsträckt. 4D rak kanal Montera spännbandet över skarven mellan Montagestosen och et Spänn åt montagebandet. Ø 100, 125 och 160 Textila materialet H (-> 20 mm) H + 63 mm

4 INSTALLATION I TRÅNGA UTRYMMEN -4 används företrädesvis där begränsat utrymme finns för montage och inspektion eller där termisk isolering av kanalsystemet erfordras. MONTERING I KALLT UTRYMME Isolering av fritt kanalsystem på kall vind 4 MED INTEGRERAT IRISSPJÄLL Mät- och injusteringsfunktion I de fall produkten väljs med integrerat IRIS-spjäll gäller nedanstående: k-faktor Storlek Upphängningsanordning Upphängningsanordning Inställning D rak kanal -4 Fördelningskanal MONTERING I HOTELLRUM/LÄGENHET Fördelningskanal -4 Tilluftsdon * Inspektionsluckan kan fällas in i undertaket. Korridor Badrum/Hall Hotellrum/ Lägenhet * Ventilationskanalen isoleras vid genombrott av brandskiljande byggnadsdel, med avseende på ledning och strålning.

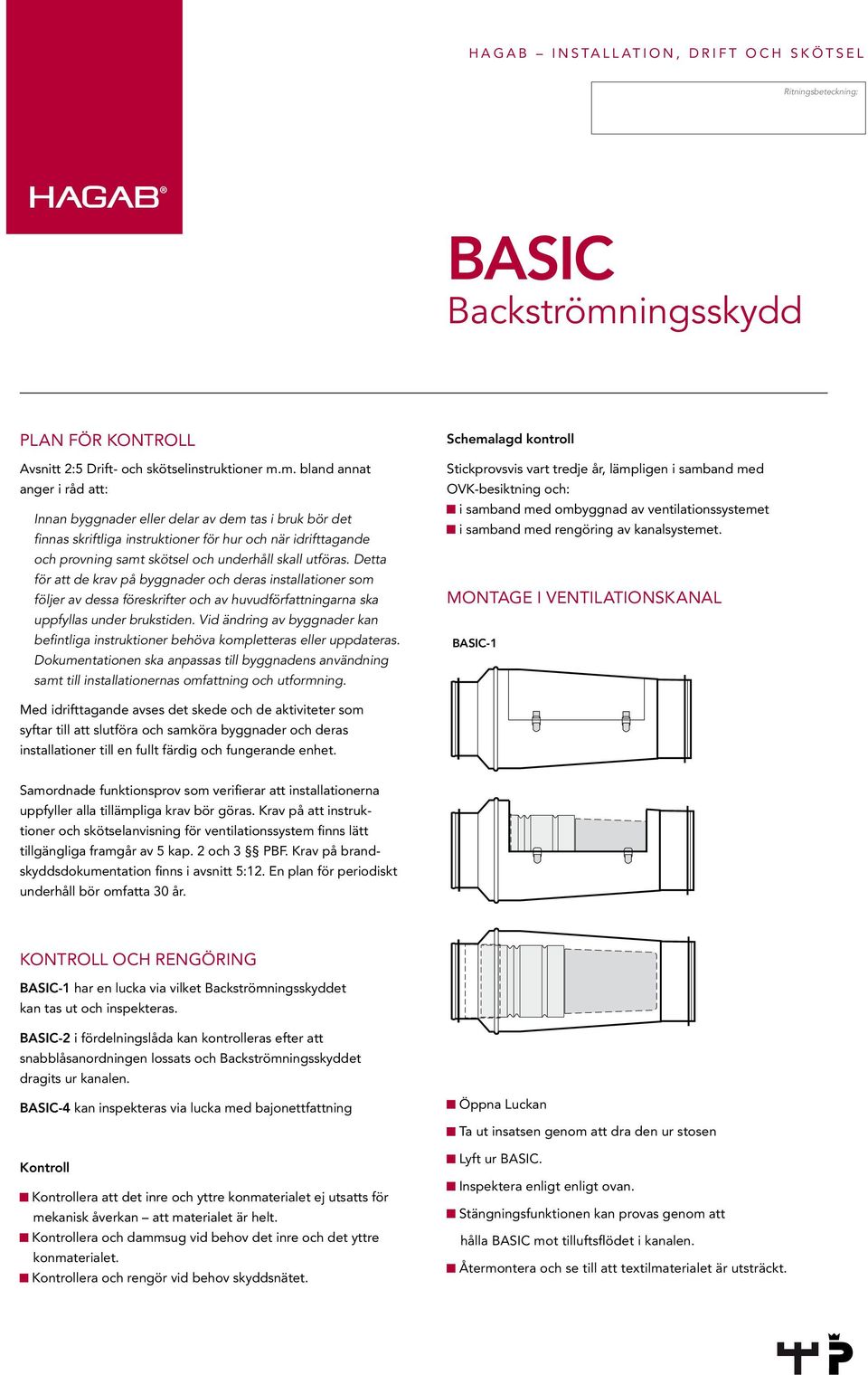

5 PLAN FÖR KONTROLL Avsnitt 2:5 Drift- och skötselinstruktioner m.m. bland annat anger i råd att: Innan byggnader eller delar av dem tas i bruk bör det finnas skriftliga instruktioner för hur och när idrifttagande och provning samt skötsel och underhåll skall utföras. Detta för att de krav på byggnader och deras installationer som följer av dessa föreskrifter och av huvudförfattningarna ska uppfyllas under brukstiden. Vid ändring av byggnader kan befintliga instruktioner behöva kompletteras eller uppdateras. Dokumentationen ska anpassas till byggnadens användning samt till installationernas omfattning och utformning. Schemalagd kontroll Stickprovsvis vart tredje år, lämpligen i samband med OVK-besiktning och: i samband med ombyggnad av ventilationssystemet i samband med rengöring av kanalsystemet. MONTAGE I VENTILATIONSKANAL -1 Med idrifttagande avses det skede och de aktiviteter som syftar till att slutföra och samköra byggnader och deras installationer till en fullt färdig och fungerande enhet. Samordnade funktionsprov som verifierar att installationerna uppfyller alla tillämpliga krav bör göras. Krav på att instruktioner och skötselanvisning för ventilationssystem finns lätt tillgängliga framgår av 5 kap. 2 och 3 PBF. Krav på brandskyddsdokumentation finns i avsnitt 5:12. En plan för periodiskt underhåll bör omfatta 30 år. KONTROLL OCH RENGÖRING -1 har en lucka via vilket et kan tas ut och inspekteras. -2 i fördelningslåda kan kontrolleras efter att snabblåsanordningen lossats och et dragits ur kanalen. -4 kan inspekteras via lucka med bajonettfattning Öppna Luckan Ta ut insatsen genom att dra den ur stosen Kontroll Kontrollera att det inre och yttre konmaterialet ej utsatts för mekanisk åverkan att materialet är helt. Kontrollera och dammsug vid behov det inre och det yttre konmaterialet. Kontrollera och rengör vid behov skyddsnätet. Lyft ur. Inspektera enligt enligt ovan. Stängningsfunktionen kan provas genom att hålla mot tilluftsflödet i kanalen. Återmontera och se till att textilmaterialet är utsträckt.

6 MONTAGE I FÖRDELNINGSLÅDA -2 Öppna fördelningslådan Lossa snabblåsanordningen Lyft ur. Inspektera enligt nedan. Stängningsfunktionen kan provas genom att hålla mot inloppet i fördelningslådan. Rengöring och rensning av IRIS-spjället kan utföras när spjället satts i sitt maximalt öppna position. Före rengöring markeras det injusterade läget. Rengöring kan endast ske uppströms och luftriktningen. Efter IRIS-spjället finns ett nät i backströmningsskyddet som förhindrar rensverktyg att föras längre in i kanalsystemet. -4 Återmontera och se till att textilmaterialet är utsträckt. H (-> 20 mm) H + 63 mm -4 Inspektionsluckan demonteras genom vridas och dras utåt. Inspektera enl nedan Om behov finns demontera insatsen genom att deformera fästringen som är insydd i det textila materialet. Återmontera insatsen efter inspektion Se till att det textila materialet är utsträckt Återmontera inspektionslucka och vrid det så att bajonettfattningen kommer i rätt läge. Flodin Fernström 2015 Hagab Box 135, Taberg Besök Industrivägen 5, Taberg Tfn Fax info@hagab.com Försäljningskontor Jönköping Tfn Stockholm Tfn
