NOSTOP Förråd och matningssystem

Transkript

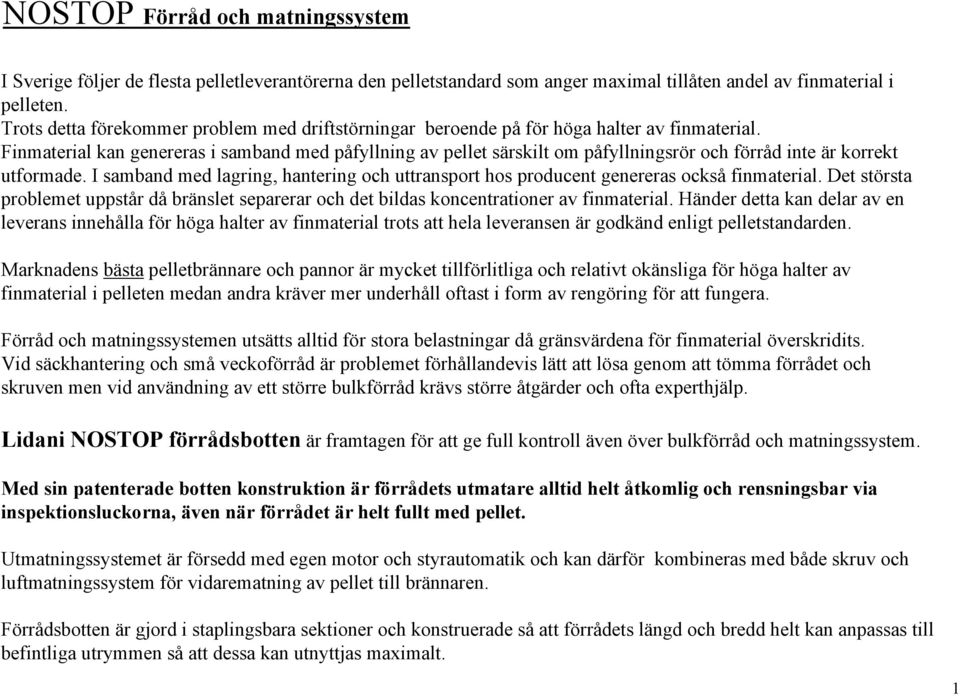

1 NOSTOP Förråd och matningssystem I Sverige följer de flesta pelletleverantörerna den pelletstandard som anger maximal tillåten andel av finmaterial i pelleten. Trots detta förekommer problem med driftstörningar beroende på för höga halter av finmaterial. Finmaterial kan genereras i samband med påfyllning av pellet särskilt om påfyllningsrör och förråd inte är korrekt utformade. I samband med lagring, hantering och uttransport hos producent genereras också finmaterial. Det största problemet uppstår då bränslet separerar och det bildas koncentrationer av finmaterial. Händer detta kan delar av en leverans innehålla för höga halter av finmaterial trots att hela leveransen är godkänd enligt pelletstandarden. Marknadens bästa pelletbrännare och pannor är mycket tillförlitliga och relativt okänsliga för höga halter av finmaterial i pelleten medan andra kräver mer underhåll oftast i form av rengöring för att fungera. Förråd och matningssystemen utsätts alltid för stora belastningar då gränsvärdena för finmaterial överskridits. Vid säckhantering och små veckoförråd är problemet förhållandevis lätt att lösa genom att tömma förrådet och skruven men vid användning av ett större bulkförråd krävs större åtgärder och ofta experthjälp. Lidani NOSTOP förrådsbotten är framtagen för att ge full kontroll även över bulkförråd och matningssystem. Med sin patenterade botten konstruktion är förrådets utmatare alltid helt åtkomlig och rensningsbar via inspektionsluckorna, även när förrådet är helt fullt med pellet. Utmatningssystemet är försedd med egen motor och styrautomatik och kan därför kombineras med både skruv och luftmatningssystem för vidarematning av pellet till brännaren. Förrådsbotten är gjord i staplingsbara sektioner och konstruerade så att förrådets längd och bredd helt kan anpassas till befintliga utrymmen så att dessa kan utnyttjas maximalt. 1

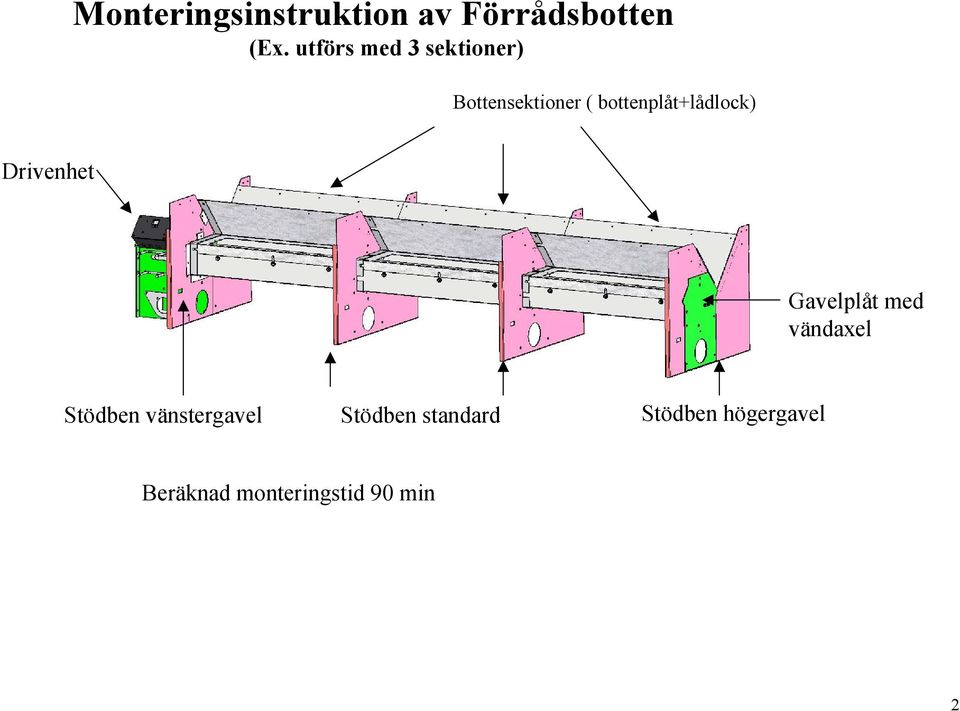

2 Monteringsinstruktion av Förrådsbotten (Ex. utförs med 3 sektioner) Bottensektioner ( bottenplåt+lådlock) Drivenhet Gavelplåt med vändaxel Stödben vänstergavel Stödben standard Stödben högergavel Beräknad monteringstid 90 min 2

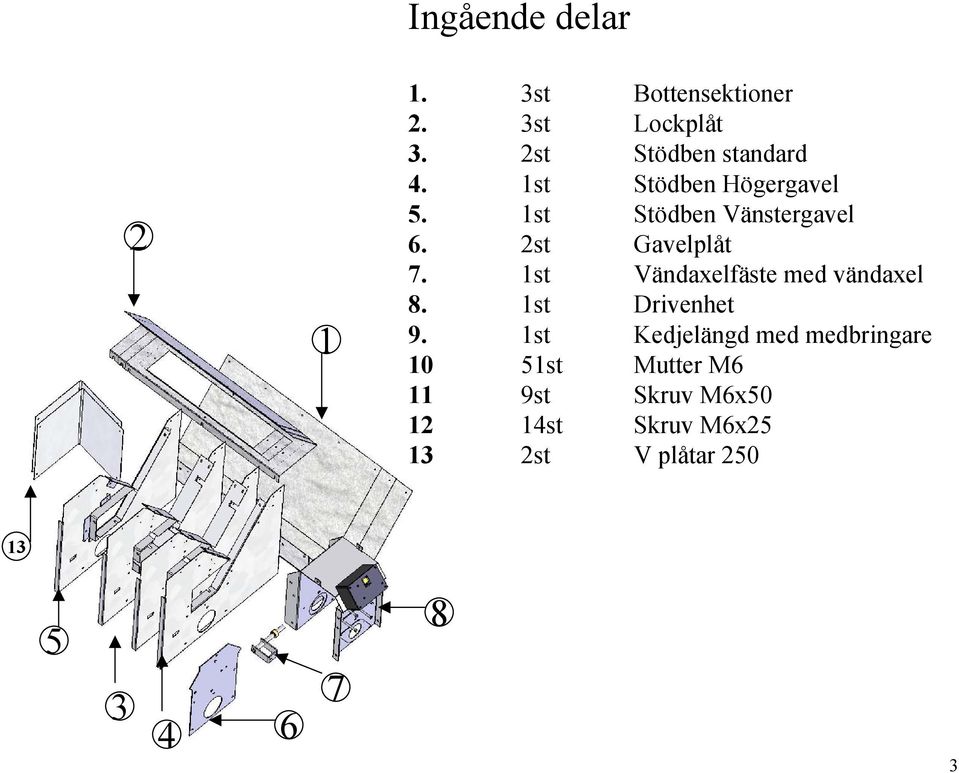

3 Ingående delar st Bottensektioner 2. 3st Lockplåt 3. 2st Stödben standard 4. 1st Stödben Högergavel 5. 1st Stödben Vänstergavel 6. 2st Gavelplåt 7. 1st Vändaxelfäste med vändaxel 8. 1st Drivenhet 9. 1st Kedjelängd med medbringare 10 51st Mutter M6 11 9st Skruv M6x st Skruv M6x st V plåtar

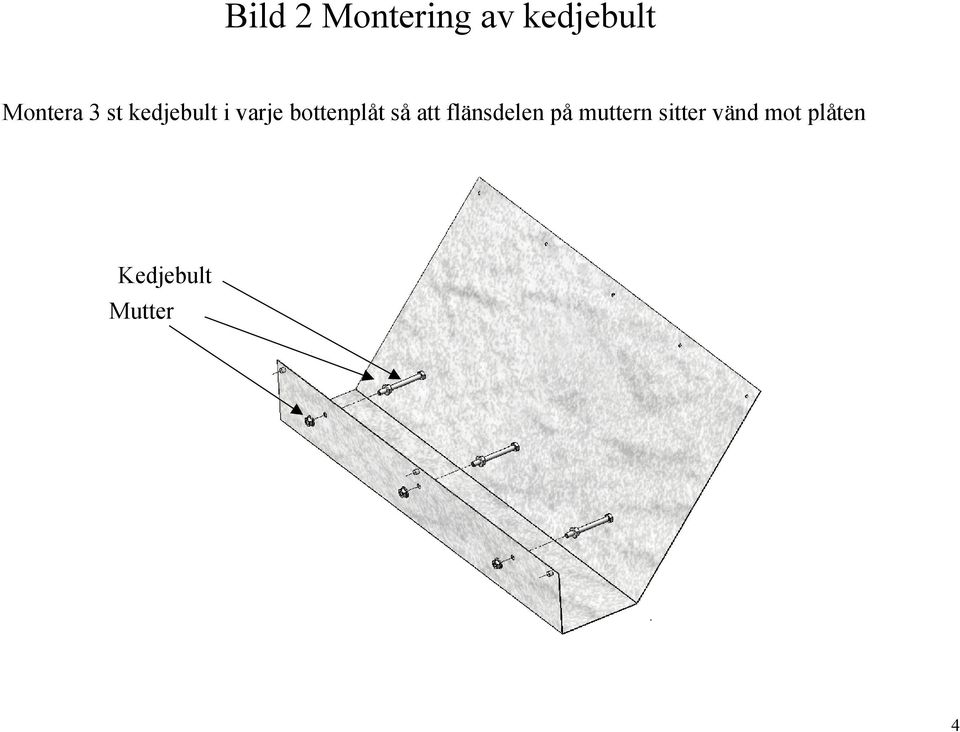

4 Bild 2 Montering av kedjebult Montera 3 st kedjebult i varje bottenplåt så att flänsdelen på muttern sitter vänd mot plåten Kedjebult Mutter 4

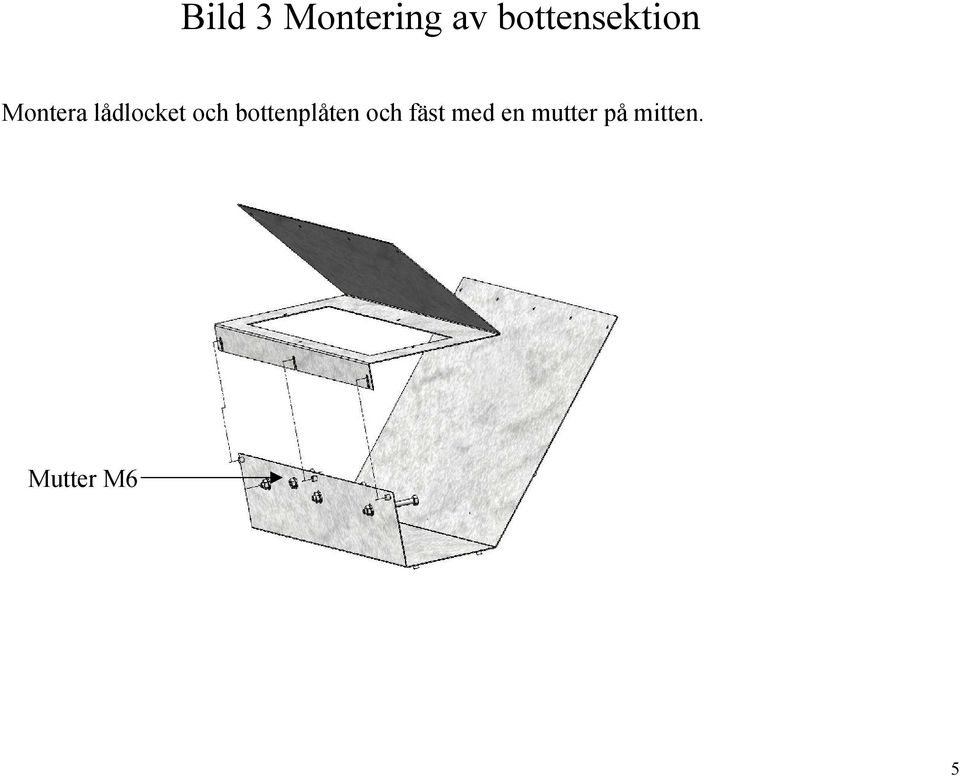

5 Bild 3 Montering av bottensektion Montera lådlocket och bottenplåten och fäst med en mutter på mitten. Mutter M6 5

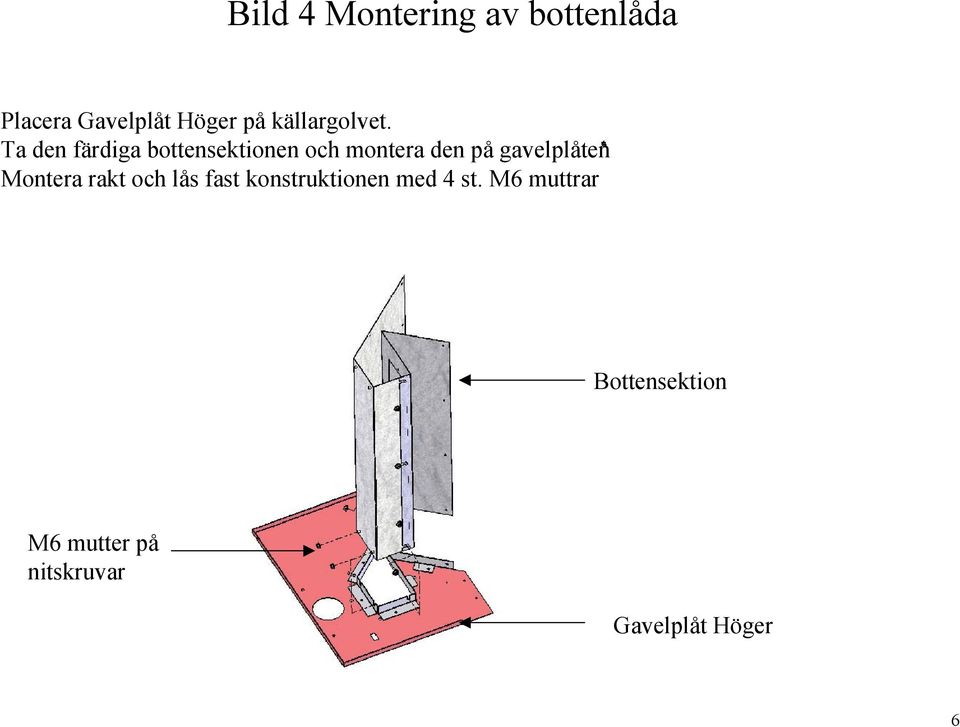

6 Bild 4 Montering av bottenlåda Placera Gavelplåt Höger på källargolvet. Ta den färdiga bottensektionen och montera den på gavelplåten Montera rakt och lås fast konstruktionen med 4 st. M6 muttrar Bottensektion M6 mutter på nitskruvar Gavelplåt Höger 6

7 Bild 5 Montering av bottenlåda Fortsätt med att montera Stödben Standard på bottensektionen Stödben standard 7

8 Bild 6 Montering av bottenlåda Fortsätt att montera bottensektionerna och Stödbenen enl. tidigare anvisningar. Montera alltid bottenlådan stående så länge höjden till taket medger detta. När höjden är begränsande monteras delsektioner stående varefter dessa slutmonteras liggande. Stödben Vänstergavel Bottensektion Stödben Standard Bottensektion Stödben Standard Bottensektion Stödben Högergavel 8

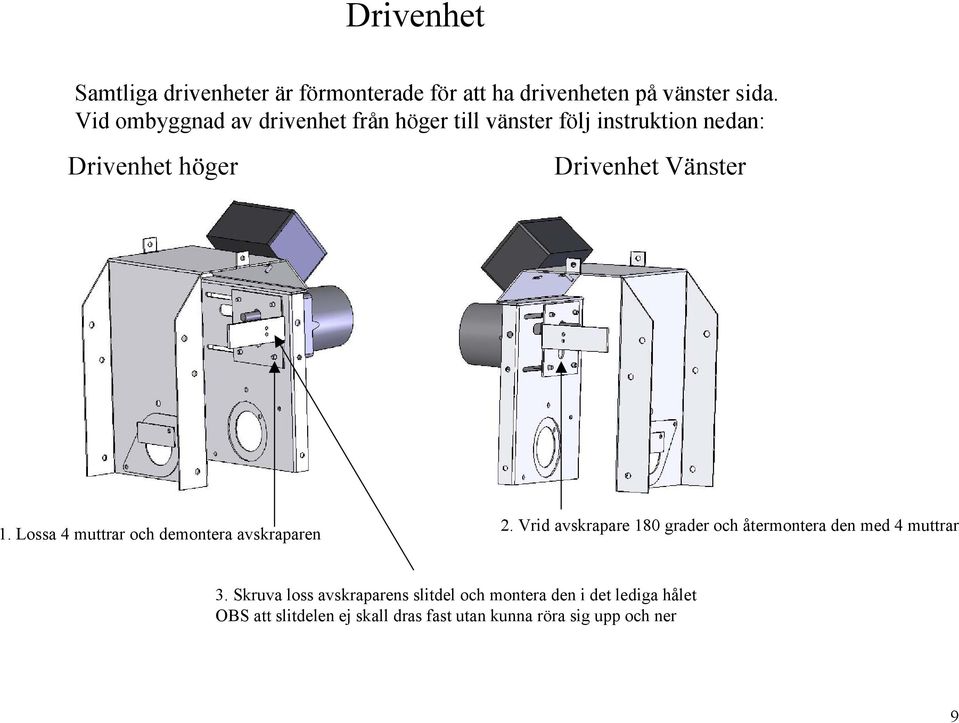

9 Drivenhet Samtliga drivenheter är förmonterade för att ha drivenheten på vänster sida. Vid ombyggnad av drivenhet från höger till vänster följ instruktion nedan: Drivenhet höger Drivenhet Vänster 1. Lossa 4 muttrar och demontera avskraparen 2. Vrid avskrapare 180 grader och återmontera den med 4 muttrar 3. Skruva loss avskraparens slitdel och montera den i det lediga hålet OBS att slitdelen ej skall dras fast utan kunna röra sig upp och ner 9

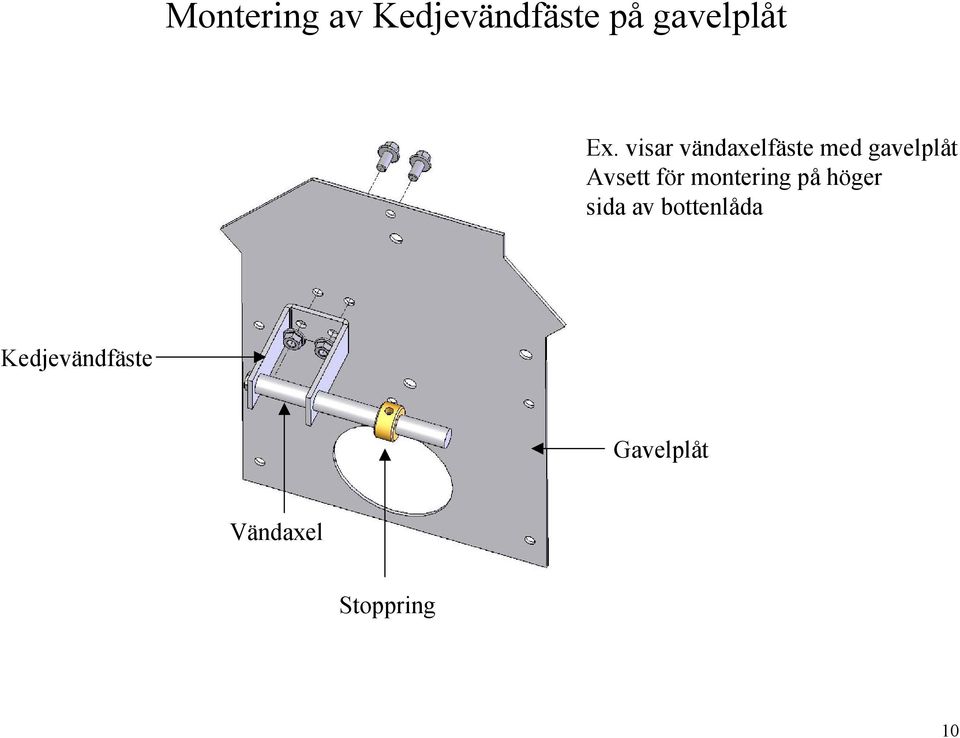

10 Montering av Kedjevändfäste på gavelplåt Ex. visar vändaxelfäste med gavelplåt Avsett för montering på höger sida av bottenlåda Kedjevändfäste Gavelplåt Vändaxel Stoppring 10

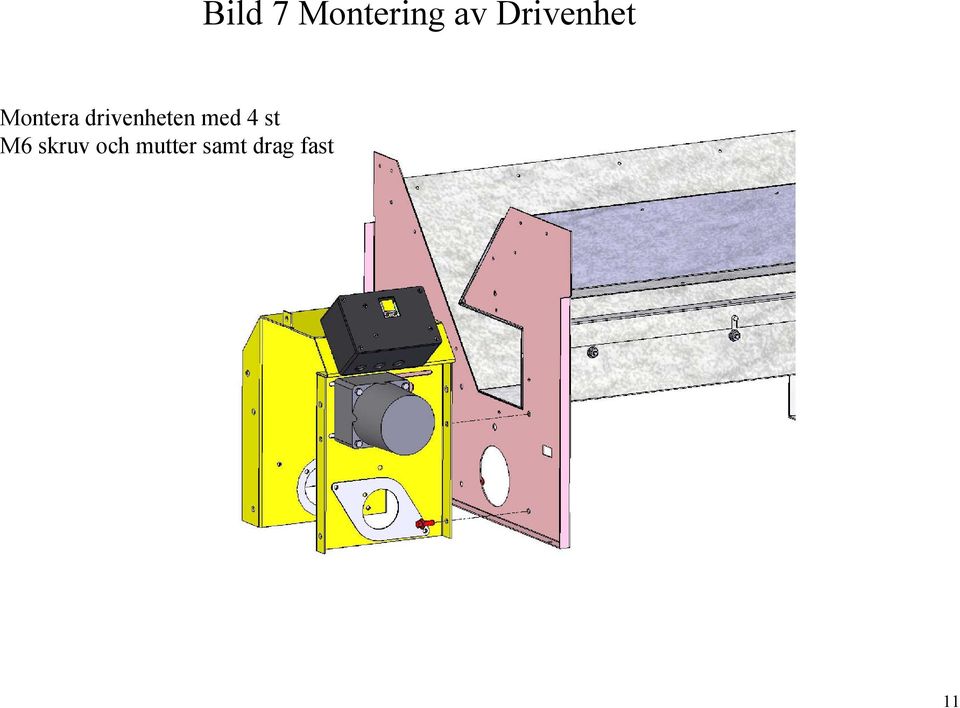

11 Bild 7 Montering av Drivenhet Montera drivenheten med 4 st M6 skruv och mutter samt drag fast 11

12 Montering av kedja med medbringare Kedjan levereras i rätt längd anpassad till antal bottensektioner. För att underlätta monteringen av kedjan är denna inte i hopsatt. Trä in kedjan enligt anvisning nedan och montera därefter ihop ändarna med kedjelåset. Skjut motorn i sitt inre ändläge och montera kedjan över kedjehjulet. Kedjan monteras över kedjehjulet med motorn i sitt inre ändläge Medbringarens kort ända mot plåten OBS Övre kedjan ovanför kedjebulten och den nedre med medbringarna mot bottenplåten 12

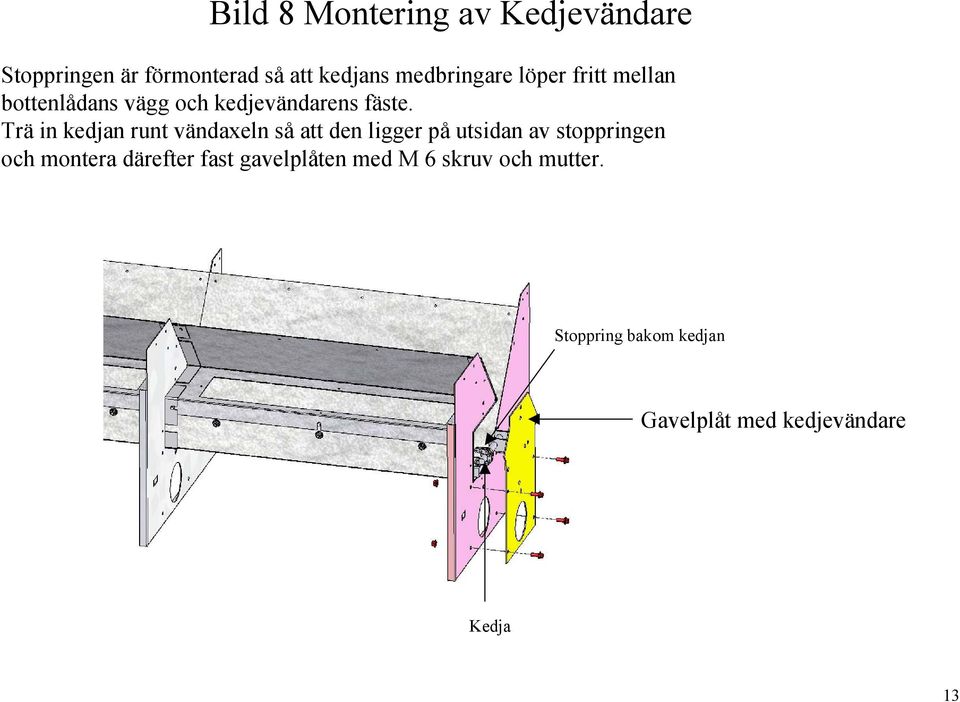

13 Bild 8 Montering av Kedjevändare Stoppringen är förmonterad så att kedjans medbringare löper fritt mellan bottenlådans vägg och kedjevändarens fäste. Trä in kedjan runt vändaxeln så att den ligger på utsidan av stoppringen och montera därefter fast gavelplåten med M 6 skruv och mutter. Stoppring bakom kedjan Gavelplåt med kedjevändare Kedja 13

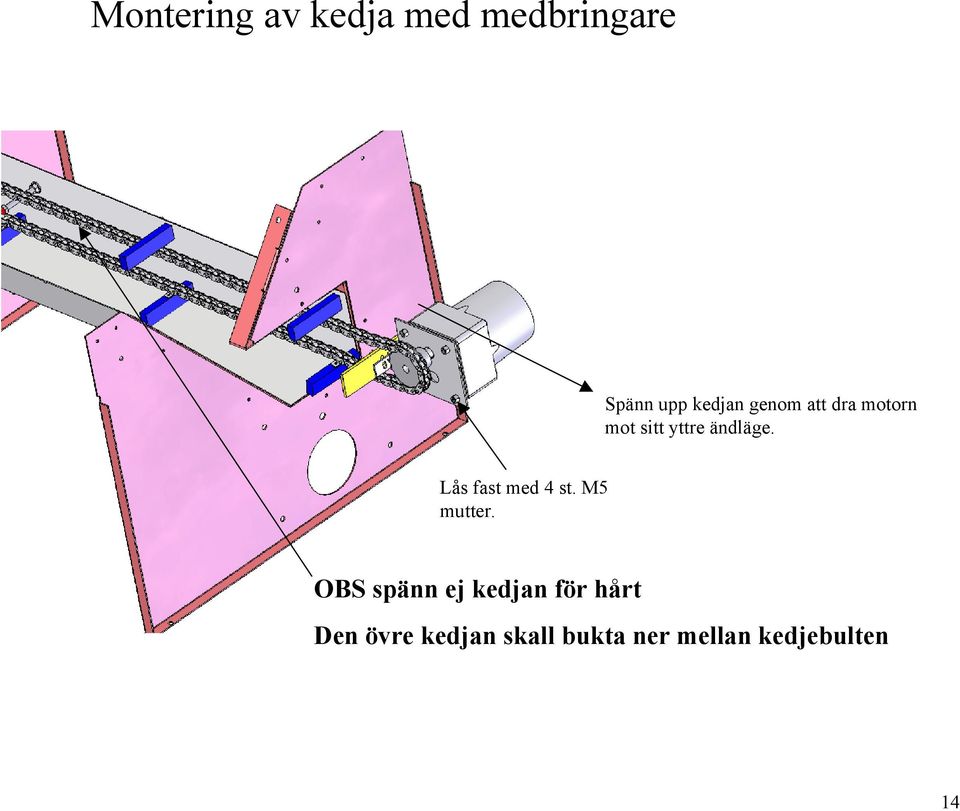

14 Montering av kedja med medbringare Spänn upp kedjan genom att dra motorn mot sitt yttre ändläge. Lås fast med 4 st. M5 mutter. OBS spänn ej kedjan för hårt Den övre kedjan skall bukta ner mellan kedjebulten 14

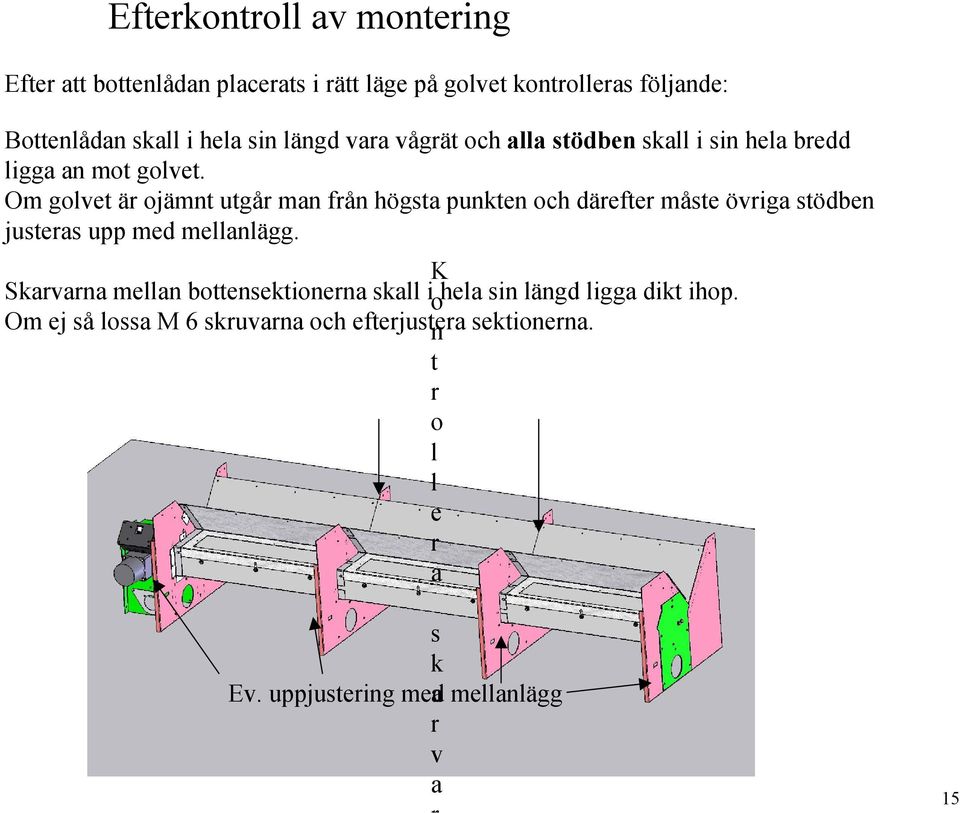

15 Efterkontroll av montering Efter att bottenlådan placerats i rätt läge på golvet kontrolleras följande: Bottenlådan skall i hela sin längd vara vågrät och alla stödben skall i sin hela bredd ligga an mot golvet. Om golvet är ojämnt utgår man från högsta punkten och därefter måste övriga stödben justeras upp med mellanlägg. K Skarvarna mellan bottensektionerna skall i o hela sin längd ligga dikt ihop. Om ej så lossa M 6 skruvarna och efterjustera n sektionerna. t r o l l e r a s k Ev. uppjustering med a mellanlägg r v a 15
