DUOFIX Inbyggnadscisterner SIGMA och OMEGA

Transkript

1 DUOFIX Inbyggnadscisterner SIGMA och OMEGA SVERIGE För rörinstallatör och snickare

2 Innehåll Generella förutsättningar Mått Standardhöjd på WC Förberedelse för montering Montering av fixtur Vattenanslutning SIGMA Vattenanslutning OMEGA Anslutning av avlopp Montering av WC-skål Godkända tätskiktsystem Sida 6 7 0! Geberit Duofix fixtur levereras med infästningsdetaljer för bakomliggande vägg. Vid behov kan ytterligare nedre respektive övre väggfästen behövas. Dessa beställs separat. Nedre väggfäste bipackas i nedanstående fixturer: Duofix Omega 8cm, PEX Duofix Omega 98cm, PEX Duofix Sigma cm, PEX For övriga WC-element beställs nedre väggfäste separat, RSK Övre förlängning väggfäste RSK Generellt Gällande regler för våtutrymme från Branschregler Säker Vatteninstallation, PER, GVK samt BBR ska följas. Försäkra dig om att vägg- och golvkonstruktion har tillräcklig hållfasthet och kan bära belastning från fixtur och WC. Använd typgodkända rör för anslutning av vatten. Geberit WC-cisterner är godkända enligt EN055:00 Drifttryck max 0 bar, 000 kpa, +0 C! Tätskikt ska finnas bakom cistern, på golv samt på dess sidor. Botten på installationsväggen utförs med fall utåt, samt en dräneringsöppning i väggens nederkant så att ev. läckagevatten snabbt kan upptäckas.! Samtliga skruvinfästningar ska göras i massiv konstruktion och tätas med silikon eller motsvarande. Duofix STD Monteringsanvisning Sida av

3 Mått Mått i cm Nivå 0 = nivå på färdig golvyta Duofix SIGMA cm PEX Duofix SIGMA cm PEX HWC Duofix SIGMA cm PEX Luktutsug återluft Duofix OMEGA 98cm, PEX Duofix SIGMA cm PEX HWC Stödhandtag Duofix STD Monteringsanvisning Sida av

4 6 Mått Duofix OMEGA 8cm, PEX Förberedelse före montering De övre väggfästena monteras i fixturen. Tryck ihop Standardhöjd på WC Så monteras fixturen för att erhålla höjd på WCskål 0mm över färdigt golv: DUOFIX SIGMA: Montera de nedre väggfästena Montagesättet skiljer sig något beroenden på fixturmodell. Nedreväggfästen används när du vill undvika borra/skruva i golv DUOFIX OMEGA: Duofix STD Monteringsanvisning Sida av

5 A Montera nedre väggfäste i Duofix B50cm Lossa bult, justera fästet i djupled och spänn fast B Montera nedre väggfäste i Duofix B,5cm Montera väggfästet mot fixturens ben, med löpmuttern in i skenan.. Spänn fast bulten mot fixturens ben. Demontera bult och löpmutter från väggfästet. Duofix STD Monteringsanvisning Sida 5 av

6 Skruva fast mot insida fixturens ben, med medföljande skruv, st på varje ben. Fixturen justeras i höjdled. Lossa benens spännbultar, justera och spänn fast. Lossa bult, justera fästet i djupled och spänn fast Justera fixturens lodlinje med de övre väggfästena Montering av fixtur Fixturen monteras nu mot bakomliggande vägg. De övre väggfästena är försedda med hyllbärare. Se till att dessa vrids uppåt. Skruva väggfästena i vägg Lås det inställda läget med medföljande låsrattar. Duofix STD Monteringsanvisning Sida 6 av

7 5 Fäst också de nedre väggfästena i väggen. Cisternen levereras med anslutningsdetaljer för rör-irör av PEX. Rördimension 5 och 6 mm, skyddsrör i utvändig diameter 5mm. Vattenanslutning SIGMA Avstängningsventilen sitter placerad i en konsol innanför serviceluckan, mot bakväggen i cisternen. Ventilen har tre alternativa anslutningar; Uppåt (A) Vänster (B) Höger (C) Tag bort serviceluckan från cisternen Trä över dragavlastningens hylsa över PEXrörets skyddsrör För ned PEX-röret ned genom hålet in i cisternen Duofix STD Monteringsanvisning Sida 7 av

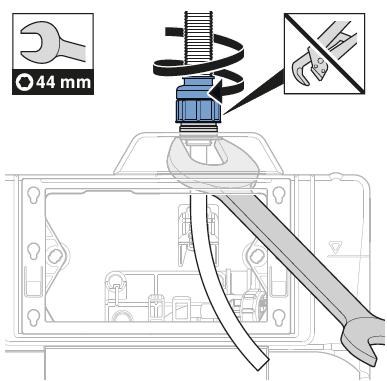

8 Skyddsröret ska fixeras i den medföljande dragavlastningen. För upp dragavlastningens tryckskruv upp genom cisternens topp. Dra ihop med hylsan. Skyddsröret kapas så att det återstår ca0mm in i cisternen. 9 PEX-kopplingens mutter och klämring träs in över PEX-röret. Observera rördimensionen! 0 PEX-kopplingens stödhylsa trycks in i PEXrörets ände Cisternens inloppsventil ansluts till PEX-röret. Drag klämringsmuttern till motstånd. 8 PEX-röret kapas vinkelrätt med rörsax Duofix STD Monteringsanvisning Sida 8 av

9 Tryck fast inloppsventilen i dess konsol som integrerats i cisternens bakvägg. 5 Montera medföljande förhöjningsram till serviceluckan Anslut cisterns inloppsledning med lekande mutter till den gängade anslutningen på inloppsventilen. Slutligen se till att inloppsventilen är stängd.! Utför täthetskontrollen i detta tillfälle Max, bar Vattenanslutning OMEGA På Omega inbyggnadscistern sitter avstängningsventilen placerad i ett fäste till vänster inne i cisternen. Serviceluckan på Omega-fixturerna kan placeras antingen uppåt eller utåt. I denna anvisning visas exemplen med serviceluckans placering utåt. Återmontera serviceluckan Duofix STD Monteringsanvisning Sida 9 av

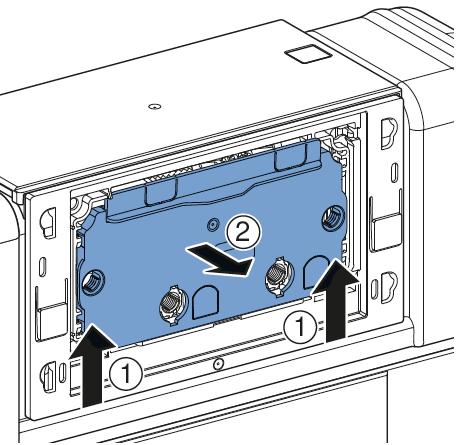

10 Tag bort serviceluckan från cisternen Kapa skyddsröret vid markeringen med skyddsrörssax. Använd saxen så att du undviker risk att skära i PEX-röret. Trä över dragavlastningens hylsa över PEXrörets skyddsrör ca 0cm För PEX-röret in genom hålet i cisternen. Markera på skyddsröret ca 0mm innanför cisternväggen 5 Skyddsröret ska fixeras i den medföljande dragavlastningen. Dra ihop hylsa utifrån med dragavlastningens tryckskruv inifrån. Se till att tryckskruvens klor greppar tag i skyddsrörets rillor. Spänn åt med handkraft Duofix STD Monteringsanvisning Sida 0 av

11 6 PEX-röret kapas vinkelrätt med rörsax 9 Cisternens inloppsventil ansluts till PEX-röret. Drag klämringsmuttern till motstånd. 7 PEX-kopplingens mutter och klämring träs in över PEX-röret. Observera rördimensionen! 0 Tryck tillbaka ventil med PEX-röret så att ventilen hamnar i sin hållare. Lås ventilen med låsbygeln. 8 PEX-kopplingens stödhylsa trycks in i PEXrörets ände. Observera rördimensionen! Se till att inloppsventilen är stängd.! Utför täthetskontrollen i detta tillfälle Max, bar Duofix STD Monteringsanvisning Sida av

12 Återmontera serviceluckan Placera vaggan till avloppsböjen i lämpligt läge i fixturens slitsar. Tryck fast. Montera medföljande förhöjningsram till serviceluckan Låsbygeln monteras ovanifrån över avloppsböjen och trycks fast i vaggan Anslutning av avlopp Beroende på avloppets placering i bjälklaget anpassas avloppsböjens placering i fixturen. Montera de medföljande WC-bultarna enligt c/c som svarar mot tänkta WC-skålen. 80mm eller 0mm. Trä därefter skyddstuberna (gula) över bultarna. Duofix STD Monteringsanvisning Sida av

13 Montering av WC-skål WC-skålen ska nu monteras över fixturens WC-bultar. Demontera tätningsringarna i både spolrör och avloppsrör. Mät avståndet mellan markeringarna. Lägg till mm på måttet och kapa av respektive rör motsvarande längd. För in spolröret och avloppsröret till stopp. Markera djupet med hjälp av linjal och penna 5 Avlägsna spånor och fasa av kanten på spolrör och avloppsrör Montera nu spolrör och avloppsrör med respektive muff in i WC-skålen till stopp. Markera djupet med hjälp av linjal och penna 6 Återmontera tätningsringarna i spolrör och avloppsrör, smörj tätningarna. Duofix STD Monteringsanvisning Sida av

14 7 Montera spolrör och avloppsrör. Justera bultarna så att de sticker ut porslinets tjocklek + 0mm 6! Montera WC-skålen över bultarna. Utför täthetskontroll genom att spola och kontrollera tätheten i spolrör och avlopp. RSK-nr som omfattas av denna anvisning! Denna anvisning gäller för RSK-nr listade här nedan: Duofix SIGMA cm PEX Duofix SIGMA cm PEX Luktutsug återluft Duofix SIGMA cm PEX HWC Stödhandtag Duofix SIGMA cm PEX HWC Duofix OMEGA 98cm, PEX Duofix OMEGA 8cm, PEX Geberit AB Folketshusgatan Box 0 95 Bromölla T +6 (0) F +6 (0) Duofix STD Monteringsanvisning Sida av
