triomont Den enklaste vägen till vägghängd wc och tvättställ

Transkript

1 triomont Den enklaste vägen till vägghängd wc och tvättställ

2 triomont ditt gamla badrum Ett badrum och 14 cm är allt du behöver. Har du ett badrum och drömmer om en vägghängd wc och tvättställ? Du kanske tror att det är krångligt att installera? Att ditt badrum är för litet, att väggar måste rivas och fuktspärrar brytas? Du kan vara lugn. Triomont är ett system från Gustavsberg som snabbt och enkelt förverkligar drömmen. Det passar de flesta badrum, du undviker stora ombyggnader och kan dessutom använda hörn och små utrymmen, med ett minimum av förlorad yta. Det enda du behöver är ett djup på minst 14 cm. Den här broschyren beskriver på ett enkelt sätt hur du bär dig åt när du installerar en Triomontfixtur från Gustavsberg i ditt befintliga badrum. Naturligtvis kan du använda Triomont även när du bygger ett badrum från grunden. Kom bara ihåg att särskilda regler och krav gäller för våtutrymmen. En fackmannamässigt genomförd fuktspärr är den bästa garantin mot fuktskador. De flesta av våra produkter kan du installera själv, men för wc-fixturer föreslår vi att du tar hjälp av en fackman. Vill du göra arbetet själv bör du ändå prata med en fackman; din återförsäljare, rörinstallatör eller ett byggvaruhus. 2

3 fixturen på plats ditt nya badrum Våra Triomont XS- och XT-fixturer fäster du i väggen med dubbla par väggfästen. Våtskiktet i golvet förbilr intakt. Snyggt, bekvämt, praktiskt och hygieniskt. Det finns många skäl att välja vägghängda produkter. Du utnyttjar badrumsytan maximalt och badrummet känns större. Det blir lättstädat och hygieniskt. Viktigt är att utrymmet där fixturen placeras är våtrumssäkrat. Om du installerar en Triomont i ditt befintliga badrum med en ny vägg framför är den saken redan avklarad. Se bara till att noga täta alla borrhål i badrumsväggen med silikon. Bygger du en halvvägg, kan du använda överdelen till förvaring eller som ren dekoration. Toppskivan ska vara löstagbar så man kan nå spolcisternen ifall någon justering behöver göras i framtiden. Har du fixturen installerad bakom en helvägg görs service via hålet bakom trycket. Det finns även en fixtur för att montera ett vägghängt tvättställ. Med den slipper du göra extra förstärkningar i väggen, och får ett snyggt, enkelt och stabilt montage. Med det vägganslutna avloppet blir nästan allt rörmokeri osynligt. I det här badrummet har vi valt en fritt placerbar pneumatisk (luftstyrd) spolknapp.då lämpar sig den lägre XT-fixturen bäst.

4 tre varianter av triomont Praktiskt Fixturen levereras med skyddskåpor för anslutningarna till wc och väggtrycke. Det underlättar och förebygger skador vid montering. Att serva eller byta ut flottör och spolventil kräver inga specialverktyg. Avstängningsventilen är lättåtkomlig i cisternen. Cisternen når du antingen via hålet bakom trycket eller via toppskivan om du installerat Triomont bakom en halvvägg. MÅTT, MONTERING OCH SKYDD MOT VATTENSKADOR Fixturens bredd är endast 380 mm, vilket gör den lättare att passa in i hörn och trånga utrymmen. Det Bakom halvvägg Bakom helvägg I hörn finns särskilda konsoler för ännu enklare hörnmontering. Det smala måttet gör att fixturen, utan problem, passar i väggar med regelavstånd c-c 450 mm. Fyra väggkonsoler ingår i leveransen, de gör att du slipper borrhål i golvet. Säkrare mot vattenskador och praktiskt om du har värmeslingor i golvet som du inte vill riskera att borra i. Bra att veta om Triomont Triomont är ett enkelt och flexibelt system, både för den som installerar och den som använder badrummet. Konstruktionen och allt material håller högsta kvalitet. Den uppfyller högsta testkrav på belastning, 400 kg. Du behöver med andra ord inte oroa dig för om konstruktionen ska hålla. Tryckknappar Tryckknappar i olika modeller och material gör det enkelt att matcha din smak och inredning. Det finns tryckknappar för vägg- eller toppmontering, för enkel- eller dubbelspolning och de finns för mekanisk eller Rörmokeri Vattenanslutningen till wc kan du göra ovanifrån eller från sidan av cisternen (se montageinstruktion för respektive modell). Extra långa avloppsrör/spolrör för tjocka väggar ingår. Spolcisternen är anpassad för anslutning med rör i rör-teknik. Klarar skyddsrör med en dimension på mm, och kan anslutas till avloppssystem med dimensionen 90 eller 110 mm. Excentrisk förminskning 90/110 mm ingår. Fixeringen av avloppsböjen är enkel och kan lätt vridas om man vill ha anslutning till höger eller vänster om fixturen. Ett isoleringsskydd mellan wc-skål och vägg ingår. Den tar upp mindre ojämnheter i väggen bakom wc-skålen. pneumatisk spolning. Den pneumatiska tillåter att du placerar tryckknappen var du vill i anslutning till wc:n, bara inte längre bort än 1,5 meter. WC-skålar Samtliga wc-skålar från Gustavsberg passar med Triomont wc-fixtur. Bultavståndet för fastsättning av wcskålen är 180 eller 230 mm, för att klara av olika slags skålar. Eftersom Gustavsberg är en del av Villeroy & Boch, har du även deras sortiment av wc-skålar att välja mellan. Med ett bultavstånd satt på 180 mm, kan du använda alla wc-skålar både från Gustavsberg och Villeroy & Boch. Det finns skålar för alla. Barn, långa, korta, storväxta, rörelsehämmade. Det finns större skålar och mindre skålar. För hörn och för små utrymmen. Naturligtvis passar samtliga med Triomontfixturerna från Gustavsberg. Du hittar skålarna längre fram i broschyren. Tvättställ Samtliga tvättställ med c-c bultavstånd upp till 280 mm, passar på den ställbara tvättställsfixturen. Fördelen är att du slipper se alla vatten- och avloppsrör. Alla våra tvättställsmodeller hittar du på vår hemsida och i vår kompletta badrumsbroschyr; Badrum från Gustavsberg. Den kan du ladda ner eller beställa via vår viktigt att tänka på: viktigt att tänka på: Vår nya badrumsserie Nautic är vår mest genomtänkta någonsin. Det är inte så Utför installationen fackmannamässigt efter medföljande anvisning och konstigt. Vi lyssnade på dig och alla andra som använder badrummet varje dag. regler. Då elimineras risken för eventuella vattenskador. Se även vår installationsfilm på hemsida: 6 7

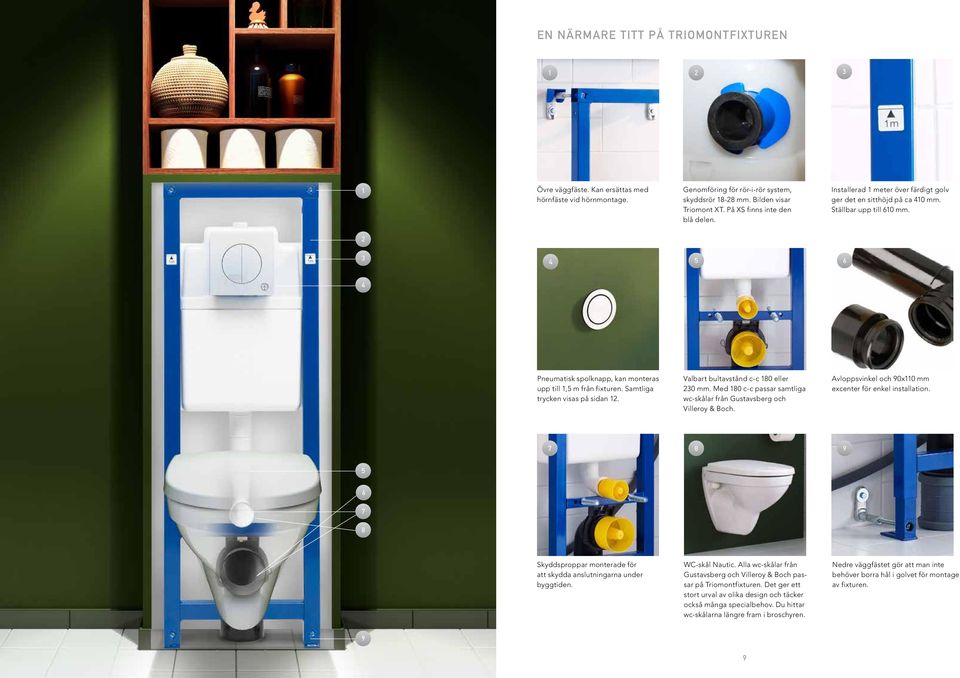

5 En närmare titt på Triomontfixturen Övre väggfäste. Kan ersättas med hörnfäste vid hörnmontage. Genomföring för rör-i-rör system, skyddsrör mm. Bilden visar Triomont XT. På XS finns inte den blå delen. Installerad 1 meter över färdigt golv ger det en sitthöjd på ca 410 mm. Ställbar upp till 610 mm Pneumatisk spolknapp, kan monteras upp till 1,5 m från fixturen. Samtliga trycken visas på sidan 12. Valbart bultavstånd c-c 180 eller 230 mm. Med 180 c-c passar samtliga wc-skålar från Gustavsberg och Villeroy & Boch. Avloppsvinkel och 90x110 mm excenter för enkel installation Skyddsproppar monterade för att skydda anslutningarna under byggtiden. WC-skål Nautic. Alla wc-skålar från Gustavsberg och Villeroy & Boch passar på Triomontfixturen. Det ger ett stort urval av olika design och täcker också många specialbehov. Du hittar wc-skålarna längre fram i broschyren. Nedre väggfästet gör att man inte behöver borra hål i golvet för montage av fixturen. 9 9

6 2 3 SPOLA SNYGGT. SPOLA SMART. Frontluckor/trycken i olika modeller och material gör det lättare att matcha din smak och din inredning. Du kan välja om du vill ha en väggmonterad tryckknapp, en toppmonterad eller om den ska vara pneumatisk. Tryckknappen styr om du ska ha enkel- eller dubbelspolning. Notera! I rubrikraden för respektive tryckknapp står om de passar till fixtur XS eller XT. Var noga med att välja ett trycke som passar till den fixtur du beställt. 1 Väggtrycke 2 Topptrycke 3 Pneumatisk spolknapp Mekaniskt eller pneumatiskt trycke som du placerar på fast plats på väggen ovanför skålen. Mekaniskt eller pneumatiskt trycke som du placerar på fast plats ovanpå tillbyggd halvvägg. Luftstyrd spolknapp för enkelspolning som kan placeras på valfri plats i badrummet, men max 1,5 m från fixturen. 1 Skisserna nedan visar mått på de olika tryckknappsvarianter som finns till Triomont XT och XS. Väggtrycke Topptrycke Pneumatisk spolknapp 11

7 tryckknappar triomont INStallationssystem triomont Många modeller och material att välja på. Valet av tryckknapp styr spolmängden. Enkel- eller duospolning. SINTEF-certifierad, belastningstestad stålram, 400 kg. Golv- eller vägganslutet avlopp. Väggfästen medföljer. Omställningsbar spolmängd. Sitthöjden ställbar, mm. Rekommenderat wc montage 450 mm över golv. Triomont XS wc-fixtur RSK-nr PRIS * MEKANISKA VÄGGTRYCKEN till Triomont XS 3/6 liters dubbelspolning 83 Hög modell för montage mot rak vägg eller i hörn. Komplettera med väggtrycke. Vikt: 14 kg inkl emballage Montering: Skissens höjdmått (1000 mm) medför en sitthöjd för wc-skålen på ca 410 mm. Ställbar upp till 610 mm. Triomont XS för mekaniskt väggtrycke :- Triomont XS för pneumatiskt väggtrycke :- Duo vit plast RSK :- Duo matt krom, plast RSK :- Duo blank krom, plast RSK :- Duo vit plast RSK :- Duo blank krom, plast RSK :- Duo vit metall, utan logo RSK :- 83 För montage med väggtrycke eller pneumatisk spolknapp Tillbehör: Hörnfästen för montering i hörn :- Extra väggfäste (när det nedre medföljande fästet inte kan användas) :- Triomont XT wc-fixtur MEKANISKA VÄGGTRYCKEN till Triomont XS 6 liters enkelspolning Låg modell för montage mot rak vägg. Komplettera med topptrycke eller pneumatisk spolknapp. Vikt: 12 kg inkl emballage Montering: Skissens höjdmått (830 mm) medför en sitthöjd för wc-skålen på ca 410 mm. Ställbar upp till 610 mm. Triomont XT för mekaniskt topptrycke* :- Triomont XT för pneumatisk spolknapp eller pneumatiskt topptrycke* :- Tillbehör: Extra väggfäste (när det nedre medföljande fästet inte kan användas) :- Duo blank krom, metall, utan logo RSK :- Duo rostfri RSK :- Enkel vit, plast RSK :- Enkel matt krom, plast RSK :- Enkel blank krom, plast RSK :- Enkel vit, plast RSK :- För montage med topptrycke eller pneumatisk spolknapp *) OBS Endast för toppmontage. MEKANISKA TOPPTRYCKEN till Triomont XT 3/6 liters dubbelspolning PNEUMATISK SPOLKNAPP till Triomont XT 6 liters enkelspolning Triomont XS Vario wc-fixtur Framförallt avsedd för sjukhus och vårdinrättningar. Hög modell för montage mot rak vägg eller i hörn. Med justerabar höjd av wc-skål efter installation. Komplettera med väggtrycke. Vikt: 19 kg inkl emballage Montering: Efter montage är wc-skålen justerbar uppåt i höjd med 100 mm men kan naturligtvis återställas till ursprungsläget. Triomont XS Vario för mekaniskt väggtrycke :- Enkel blank krom, plast RSK :- Enkel vit, metall, utan logo RSK :- Enkel blank krom, metall, utan logo RSK :- Duo vit, plast RSK :- Duo blank krom, plast RSK :- Enkel rostfri RSK :- Tillbehör: Hörnfästen för montering i hörn :- Extra väggfäste (när det nedre medföljande fästet inte kan användas) :- PNEUMATISKA VÄGGTRYCKEN till Triomont XS 3/6 liters dubbelspolning PNEUMATISKA TOPPTRYCKEN till Triomont XT 3/6 liters dubbelspolning För montage med väggtrycke Dubbel vit, plast :- Dubbel blank krom, plast :- Dubbel vit, glas :- Dubbel svart, glas :- Duo vit, plast :- Duo blank krom, plast :- I leveransen av Triomont wc-fixtur ingår: Wc-fixtur med montagesats för vägg. Komplett spolcistern isolerad mot kondens med spolarmatur och avstängningsventil. Anslutningsdetaljer för avlopp och vatten (rör i rör). 4 väggfästen. M12 gängstång för montage av wc-skål. Hålmall i blå plast för frontlucka. Skyddsproppar. Skruv och plugg för fixering. Isoleringsskydd mellan wc-skål och vägg. Håltagningsmall för väggmaterial. Monteringsanvisning. Komplettera alltid med: Wc-skål. Trycke/frontlucka. Vi erbjuder marknadens största urval av vägghängda wc-skålar som passar till fixturerna ovan. 12 * Samtliga priser är rekommenderade cirkapriser inklusive moms. För exakta prisuppgifter kontakta din återförsäljare. Vi reserverar oss för sortimentändringar, prishöjningar och eventuella tryckfel. Vid viktiga beslut kontrollera i förväg. * Samtliga priser är rekommenderade cirkapriser inklusive moms. För exakta prisuppgifter kontakta din återförsäljare. Vi reserverar oss för sortimentändringar, prishöjningar och eventuella tryckfel. Vid viktiga beslut kontrollera i förväg. 13

8 INstallationssystem triomont tvättställsfixtur WC-SKÅLAR/VÄGGHÄNGD WC GUSTAVSBERG Snygg installation, med ett minimum av synliga rör Passar alla tvättställ med bultavstånd upp till 280 mm Belastningstestad stålram, 175 kg Alla wc-skålar passar med Triomontfixturerna. Alla Gustavsbergs wc-skålar monteras med c-c mått på 180 eller 230 mm. Belastningstestad 400 kg. Flera sitsalternativ. C+ som tillval för enkel och miljövänlig rengöring. Triomont XS tvättställsfixtur. Hög modell för montage mot rak vägg eller i hörn. Vikt: 11 kg inkl emballage RSK-nr Triomont XS tvättställsfixtur :- Tillbehör: Hörnfästen för montering i hörn :- Extra väggfäste (när det nedre medföljande fästet inte kan användas) :- PRIS * 5530 Nautic wc-skål för väggmontage För väggmontage med inbyggnadscistern. Cistern ingår ej i leveransen. Monteras alltid på fixtur, se sidan 78. RSK-nr med C+ RSK-nr PRIS * med C+ PRIS * Utan sits. Med C :- Med vit standardsits : Nautic för väggmontage. Vid montage på klena väggar bör wc-stolen monteras på fixtur. Vi rekommenderar vår fixtur RSK som du hittar på Dubbelspolning 2/4 liter Med vit standardsits :- Med hård vit sits med SC/QR : :- Enkelspolning 4 liter Med vit standardsits :- Med hård vit sits med SC/QR. Med C :- I leveransen av Triomont tvättställsfixtur ingår: Fixtur. M12 gängstång för montage av tvättställ. Fyra väggfästen. Skruv och plugg för fixering. Avloppsvinkel med gumminippel Ø 32 mm. Monteringsanvisning. Komplettera alltid med: Tvättställ. Tvättställsblandare. Väggvattenlås Artic wc-skål för väggmontage Cistern ingår ej i leveransen. Monteras alltid på fixtur, se sidan 78. Med hård vit sits med SC/QR : : Logic wc-skål för väggmontage Cistern ingår ej i leveransen. Monteras alltid på fixtur, se sidan 78. Med hård sits med rostfria fästen : :- 14 * Samtliga priser är rekommenderade cirkapriser inklusive moms. För exakta prisuppgifter kontakta din återförsäljare. Vi reserverar oss för sortimentändringar, prishöjningar och eventuella tryckfel. Vid viktiga beslut kontrollera i förväg. 15 * Samtliga priser är rekommenderade cirkapriser inklusive moms. För exakta prisuppgifter kontakta din återförsäljare. Vi reserverar oss för sortimentändringar, prishöjningar och eventuella tryckfel. Vid viktiga beslut kontrollera i förväg.

9 Du kan även välja wc-skålar från Villeroy & Boch Sedan 2000 ägs Gustavsberg av Villeroy & Boch, en av Europas ledande tillverkare av badrumsprodukter. Här visar vi en del av de wc-skålar ur Villeroy & Bochs sortiment som passar till Triomontfixturerna. Urvalet av wc-skålar är fantastiskt då du kan välja mellan både Villeroy & Boch och Gustavsberg. Samtliga Villeroy & Bochs skålar monteras med ett c-c-mått för bult på 180 mm. För ännu fler wc-skålar, eller för det kompletta sortimentet av Villeroy & Bochs alla badrums- produkter, kontakta oss eller besök Villeroy & Boch är ägare av Gustavsberg och det ger dig möjlighet att kombinera dessa två badrumsvärldar. Du kan helt enkelt välja Triomontlösningen från Gustavsberg och sedan välja wc-skålar från Villeroy & Boch. Hoppas att du finner det du vill ha. 16
