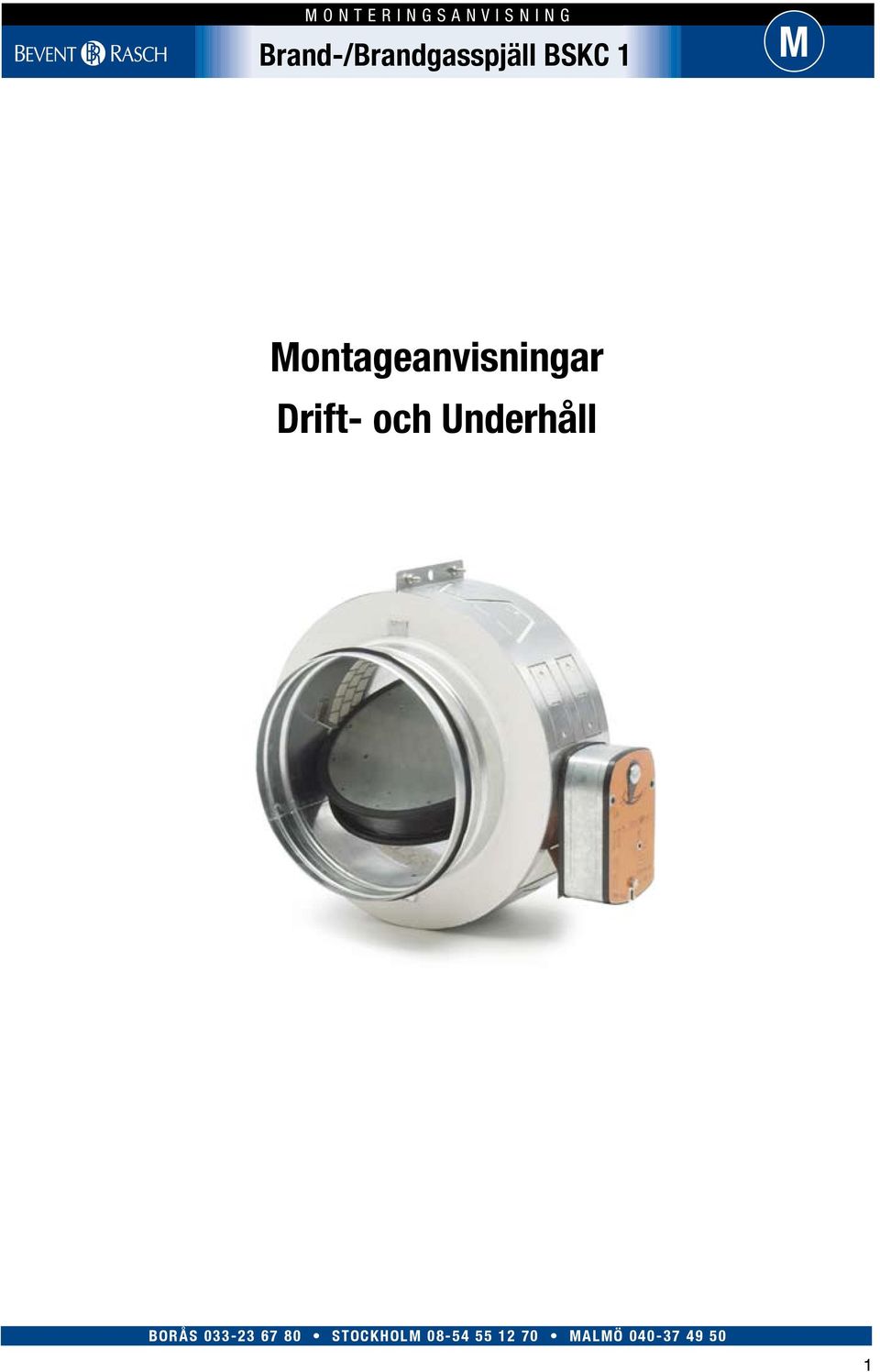

1 O N T E R I N G S A N V I S N I N G ontageanvisningar Drift- och Underhåll

2 O N T E R I N G S A N V I S N I N G Byggnadsdel (vägg eller bjälklag) i brandteknisk klass EI 30 - EI 120 Ritn.nr A, dat /isolering utföres med typgodkänd metod/material motsvarande lägst genombruten byggnadsdels brandtekniska Isolering motsvarande byggnadsdelens brandtekniska klass se punkt. 3) 1. ontera och sammanfoga spjället i ventilationskanal. genomföring utförs enl. typgodkänd metod/material. 2. Isolera kanal enl. ovan. 3. Om brand-/brandgasspjället ej ansluts till kanalsystem, skall tillhörande galler monteras. 4. I förekommande fall monteras den termiska sensorn 5. Upphängningsanordningar för kanalsystem skall motsvara den genombrutna byggnadsdelens brandtekniska

3 O N T E R I N G S A N V I S N I N G Byggnadsdel (vägg eller bjälklag) i brandteknisk klass EI 30 - EI 120 Ritn.nr A, dat Alternativ 1 Alternativ 2 Lättregelväggar isoleras enl. punkt b. enl. punkt a eller b. se punkt. 4) Lättregelväggar isoleras enl. punkt b. enl. punkt a eller b. Skyddsgaller, se punkt 4 Skyddsgaller, se punkt 4 Fästvinklar Fästvinklar Expanderbult vid betong. etallexpander vid gips. Expanderbult vid betong. etallexpander vid gips. Alternativ 1 och 2 1. ontera och sammanfoga spjället i ventilationskanal som slutar vid väggliv (efter väggenomgång). genomföring utförs enl. typgodkänd metod/ material eller för genombruten byggnadsdel av: a) betong / lättbetong / tegel: tätning med typgodkänd metod/material motsvarande lägst byggnadsdelens brandtekniska b) lättvägg på regelstomme utan mellanliggande tung stenullsisolering: stenullsisolering (densitet min 100 kg/m 3 ) i utrymmen mellan väggskivor, mm runt om kanal för brandteknisk klass upp t.o.m. EI mm runt om kanal för brandteknisk klass upp t.o.m. EI120. enl. 1a ovan. 3. fästes i vägg med fästvinklarna som finns utstansade i spjällsvepet. 4. Om brand-/brandgasspjället ej ansluts till kanal-system, skall tillhörande galler monteras. 5. I förekommande fall monteras den termiska sensorn 6. Upphängningsanordningar för kanalsystem skall Vid byggnadsdelar av betong / lättbetong / tegel och då brand-/brandgasspjäll monteras enl. alternativ 2 räcker infästning med spjällets fästöron och fästvinklar enl. punkter 2 och Spjället förankras plant och tätt med fästöron som viks ut från spjället. Om vägg ej är plan - Täta med typgodkänd metod/ material. 3

4 O N T E R I N G S A N V I S N I N G Byggnadsdel (vägg eller bjälklag) i brandteknisk klass EI 30 - EI 120 Ritn.nr A, dat Alternativ 1 Alternativ 2 Lättregelväggar isoleras enl. punkt b. enl. punkt a eller b. Lättregelväggar isoleras enl. punkt b. enl. punkt a eller b. se punkt. 4) Skyddsgaller, se punkt. 4 Skyddsgaller, se punkt. 4 Fästvinklar Fästvinklar Expanderbult vid betong. etallexpander vid gips. Expanderbult vid betong. etallexpander vid gips. Alternativ 1 och 2 1. ontera och sammanfoga spjällen i ventilationskanal som slutar vid väggliv (efter väggenomgång). genomföringar utförs enl. typgodkänd metod/ material eller för genombruten byggnadsdel av: a) betong / lättbetong / tegel: tätning med typgodkänd metod/material motsvarande lägst byggnadsdelens brandtekniska b) lättvägg på regelstomme utan mellanliggande tung stenullsisolering: stenullsisolering (densitet min 100 kg/m 3 ) i utrymmen mellan väggskivor, mm runt om kanal för brandteknisk klass upp t.o.m. EI mm runt om kanal för brandteknisk klass upp t.o.m. EI120. enl. 1a ovan. 2. Spjällen förankras plant och tätt med fästöron som viks ut från spjället. Om vägg ej är plan - Täta med typgodkänd metod/material. 3. er fästes i vägg med fästvinklarna som finns utstansade i spjällsvepen. 4. Om brand-/brandgasspjällen ej ansluts till kanalsystem, skall tillhörande galler monteras. 5. I förekommande fall monteras den termiska sensorn 6. Upphängningsanordningar för kanalsystem skall Vid byggnadsdelar av betong / lättbetong / tegel och då brand-/brandgasspjäll monteras enl. alternativ 2 räcker infästning med spjällens fästöron och fästvinklar enl. punkter 2 och 3. 4

5 O N T E R I N G S A N V I S N I N G Byggnadsdel (vägg) av typ gipsskivor på regelstomme i brandteknisk klass EI 30 - EI 120 Ritn.nr , dat Alternativ 1 Alternativ 2 RBCT Fästvinkel se punkt. 6) RBCT Fästvinkel se punkt. 6) Håltagn. Ø kanal + 60 mm Håltagn. Ø kanal + 60 mm Håltagn. Ø kanal + 60 mm etallexpander etallexpander Alternativ 1 1. Runt hål tas i vägg motsvarande avsedd kanal-dimensions nominella mått +60 mm. 2. ontera teleskopiska genomföringsstosar RBCT i hålet, så att de sluter tätt mot väggen. Sammanfoga stosar med plåtskruv eller popnit av stål. 3. Ventilationskanal monteras så att den slutar vid väggliv (efter väggenomgång) och fästs och centreras mellan stosarna med fästvinklar. 4. Täta mellan kanal och stosar med RBB eller annan typgodkänd metod/material. 5. Spjället förankras plant och tätt med fästöronen som viks ut från spjället. 6. Om brand-/brandgasspjället ej ansluts till kanalsystem, skall tillhörande galler monteras på ej anslutna sidor. 7. I förekommande fall monteras den termiska sensorn 8. Upphängningsanordningar för kanalsystem skall Alternativ 2 1. Runda hål tas i vägg motsvarande avsedda kanal-dimensioners nominella mått +60 mm. 2. ontera teleskopiska genomföringsstosar RBCT i hålen, så att de sluter tätt mot väggen. Sammanfoga stosar med plåtskruv eller popnit av stål. 3. Ventilationskanaler monteras så att de slutar vid väggliv (efter väggenomgång) och fästs och centreras mellan stosarna med fästvinklar. 4. Täta mellan kanaler och stosar med RBB eller annan typgodkänd metod/material. 5. Spjällen förankras plant och tätt med fästöronen som viks ut från spjällen. 6. Om brand-/brandgasspjällen ej ansluts till kanalsystem, skall tillhörande galler monteras på ej anslutna sidor. 7. I förekommande fall monteras den termiska sensorn 8. Upphängningsanordningar för kanalsystem skall 5

6 O N T E R I N G S A N V I S N I N G Byggnadsdel (schakt) av typ gipsskivor på regelstomme i brandteknisk klass EI 30 - EI 60 Ritn.nr , dat Alternativ 1 Alternativ 2 se punkt. 3) se punkt. 3) Regelavstyvning etallexpander Upphängningsanordning Upphängningsanordning Regelavstyvning etallexpander Alternativ 1 1. Runda hål tas i vägg för avsedd kanaldimension och sedan förstyvas vägg med 4 standardplåtreglar med längd motsvarande kanaldiameter. Ventilationskanal monteras så att den slutar vid väggliv (efter väggenomgång) och fästes på minst ett ställe i en av reglarna. Täta mellan kanal och vägg med RBB eller annan typgodkänd metod/material. 2. ontera och sammanfoga spjället i ventilationskanalen. Spjället förankras plant och tätt med fästöronen som viks ut från spjället. 3. Om brand-/brandgasspjället ej ansluts till kanal-system, skall tillhörande galler monteras. 4. I förekommande fall monteras den termiska sensorn 5. Upphängningsanordningar för kanalsystem skall Alternativ 2 1. Runda hål tas i vägg för avsedda kanaldimensioner och sedan förstyvas vägg med 4 standardplåtreglar (per spjäll) med längd motsvarande kanaldiameter. Ventilationskanaler monteras så att de slutar vid väggliv (efter väggenomgång) och fästes på minst ett ställe i en av reglarna. Täta mellan kanaler och vägg med RBB eller annan typgodkänd metod/material. 2. ontera och fäst spjällen i ventilationskanaler. Spjällen förankras plant och tätt med fästöronen som viks ut från spjällen. 3. Om brand-/brandgasspjällen ej ansluts till kanal-system, skall tillhörande galler monteras. 4. I förekommande fall monteras den termiska sensorn 5. Upphängningsanordningar för kanalsystem skall 6

7 D R I F T & U N D E R H Å L L DU Vid periodiskt underhåll och kontroll eller felfunktion görs följande: Beteckn. Utvändig kontroll Kontrollera spjällets hölje så att inga eventuella yttre skador eller andra detaljer kan förhindra spjällbladets rörelse. Kontrollera att ställdonets axelskruv samt övriga montageskruvar inte lossnat. Kontrollera att ställdonet är funktionsdugligt genom att bryta matningsspänningen, i förekommande fall med testknappen på den termiska sensorn BAE 72-S. Vid spänningsatt spjäll stänger då spjället. Spjället öppnar åter då man spänningssätter det genom att släppa knappen, återställa ev. larm i panel eller motsvarande. Rengöring Kravet på rengöring motsvarar de krav som ställs på ventilationsanläggningen eller anläggningsdelen i övrigt. Lösningsmedel kan skada det keramiska materialet, tätningar eller lager. I tveksamma fall, kontakta Bevent Rasch. Efter rengöring kontrolleras att spjället är funktionsdugligt enl. punkt 3, Utvändig kontroll. Funktionskontroll Brand/Brandgasspjäll BSK4 skall enligt gällande typgodkännande automatiskt funktionstestas var 48.e timma varvid felfunktion omedelbart skall indikeras. Alternativt kan den automatiska funktionstesten ersättas med manuell journalförd funktionstest utförd minst 4 gånger per år vid enstaka arkiv eller liknande lokaler. Detta gäller dock endast vid användandet av spjäll med max. storlek Ø 200 mm. Kopplingsschema N L Ställdon Schemat visas i strömlöst läge S Ö BAE7-S Tf Tf Ev. Termisk sensor 7

8 D R I F T & U N D E R H Å L L DU FUNKTIONSBESKRIVNING Styrning Typgodkända spjäll styrs via rökdetektorer och/eller värmedetektorer enligt följande: Vid utlöst rökdetektor och/eller värmedetektor (centralt brandlarm etc.) intar berörda spjäll säkerhetsläge. Vid kabelbrott på ledning till någon ansluten rökdetektor intar berörda spjäll säkerhetsläge. Funktionstest Funktionstesten har till uppgift att motionera och övervaka spjäll så att en säker och tillförlitlig funktion alltid upprätthålls. Typgodkända spjäll funktionstestas enligt föjande: 1. Vid funktionstest bryts spänningen till anslutna spjäll varvid det kontrolleras att spjällen intar säkerhetsläge. 2. Om något spjäll ej intar säkerhetsläge avges felsignal. 3. Då ovanstående kotrollerats, spänningssätts anslutna spjäll varvid det kontrolleras att samtliga spjäll intar normalläge. 4. Om något spjäll ej intar normalläge avges fellarm. 3. Om punkt 1-4 löper utan problem, fortsätter systemet i normaldrift. Övrigt Om något spjäll felaktigt intar säkerhetsläge under normaldrift avges felsignal. Säkerhetsläge är för brand-/brandgasspjäll stängt läge och för evakueringsspjäll öppet läge. 8
