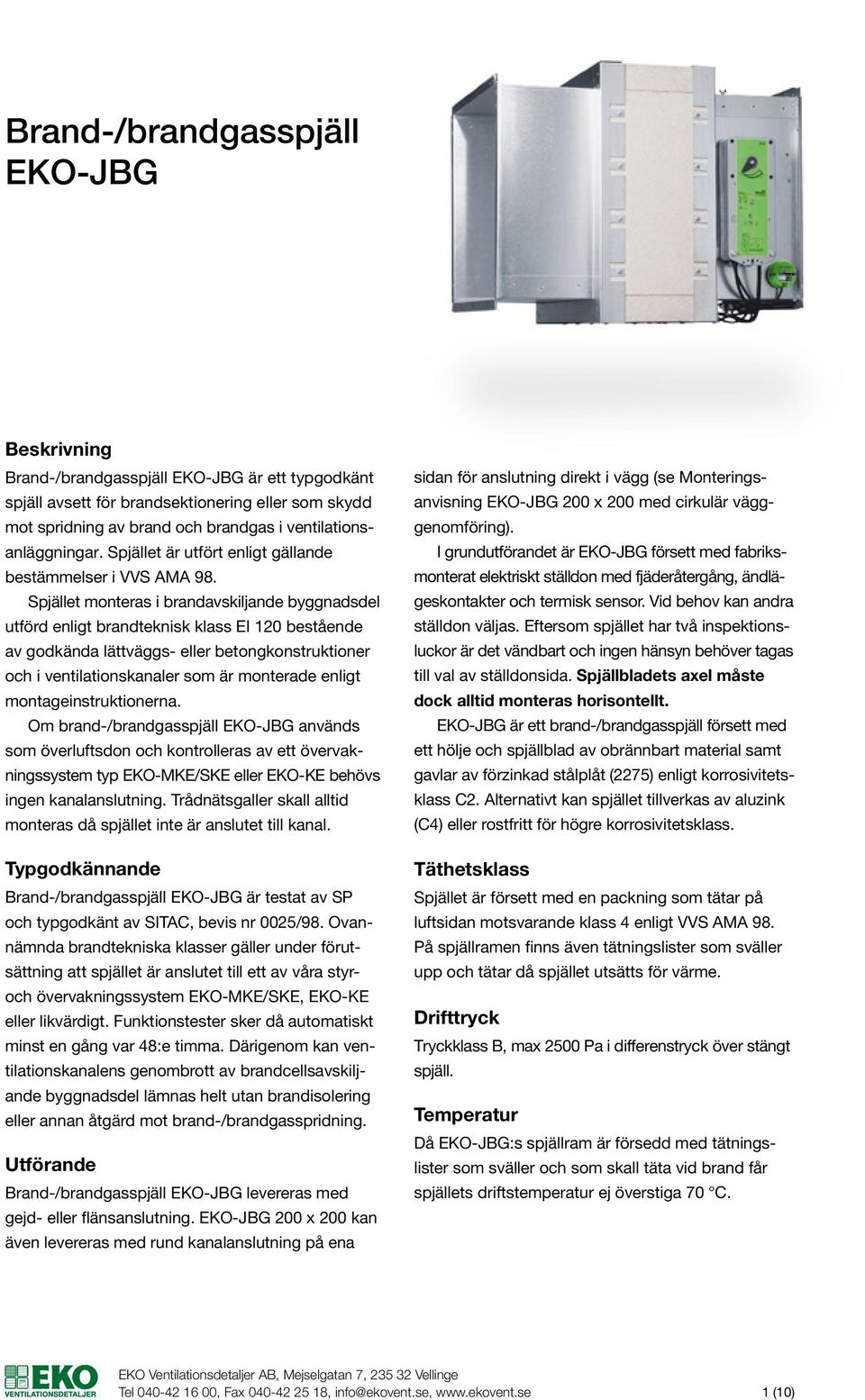

1 Brand-/brandgasspjäll - Beskrivning Brand-/brandgasspjäll - är ett typgodkänt spjäll avsett för brandsektionering eller som skydd mot spridning av brand och brandgas i ventilationsanläggningar. Spjället är utfört enligt gällande bestämmelser i VVS AMA 98. Spjället monteras i brandavskiljande byggnadsdel utförd enligt brandteknisk klass EI 120 bestående av godkända lättväggs- eller betongkonstruktioner och i ventilationskanaler som är monterade enligt montageinstruktionerna. Om brand-/brandgasspjäll - används som överluftsdon och kontrolleras av ett övervakningssystem typ -MKE/SKE eller -KE behövs ingen kanalanslutning. Trådnätsgaller skall alltid monteras då spjället inte är anslutet till kanal. Typgodkännande Brand-/brandgasspjäll - är testat av SP och typgodkänt av SITAC, bevis nr 0025/98. Ovannämnda brandtekniska klasser gäller under förutsättning att spjället är anslutet till ett av våra styroch övervakningssystem -MKE/SKE, -KE eller likvärdigt. Funktionstester sker då automatiskt minst en gång var 48:e timma. Därigenom kan ventilationskanalens genombrott av brandcellsavskiljande byggnadsdel lämnas helt utan brandisolering eller annan åtgärd mot brand-/brandgasspridning. Utförande Brand-/brandgasspjäll - levereras med gejd- eller flänsanslutning x 200 kan även levereras med rund kanalanslutning på ena sidan för anslutning direkt i vägg (se Monteringsanvisning x 200 med cirkulär vägggenomföring). I grundutförandet är - försett med fabriksmonterat elektriskt ställdon med fjäderåtergång, ändlägeskontakter och termisk sensor. Vid behov kan andra ställdon väljas. Eftersom spjället har två inspektionsluckor är det vändbart och ingen hänsyn behöver tagas till val av ställdonsida. Spjällbladets axel måste dock alltid monteras horisontellt. - är ett brand-/brandgasspjäll försett med ett hölje och spjällblad av obrännbart material samt gavlar av förzinkad stålplåt (2275) enligt korrosivitetsklass C2. Alternativt kan spjället tillverkas av aluzink (C4) eller rostfritt för högre korrosivitetsklass. Täthetsklass Spjället är försett med en packning som tätar på luftsidan motsvarande klass 4 enligt VVS AMA 98. På spjällramen finns även tätningslister som sväller upp och tätar då spjället utsätts för värme. Drifttryck Tryckklass B, max 2500 Pa i differenstryck över stängt spjäll. Temperatur Då -:s spjällram är försedd med tätningslister som sväller och som skall täta vid brand får spjällets driftstemperatur ej överstiga 70 C. Tel , Fax , info@ekovent.se, 1 (10)

2 Storlekar Brand-/brandgasspjäll - tillverkas i ett stort antal standardstorlekar från 200 x 200 till 1200 x 1000 mm. Ställdon - levereras med 24 V eller 230 V elektriskt säkerhetsställdon kompletterat med termisk sensor och testknapp för manuell funktionstest på plats. Om temperaturen överstiger 70 C i eller utanför spjället bryter sensorn spänningen till ställdonet och brandspjället stängs. Samma sak händer vid spänningsbortfall. 24 V ställdon används alltid tillsammans med övervakningsenheterna -KE Till övervakningsenheterna -MKE/SKE och -KE1 används 230 V ställdon. Alternativt kan spjället levereras med pneumatiskt lågtrycks-/högtrycksställdon. Observera att spjället alltid måste levereras med fabriksmonterat säkerhetsställdon för att typgodkännandet skall gälla. Underhåll Vi förordar ett förebyggande underhåll av spjället efter anläggningens behov. Spjällblad och spjällkropp (invändigt) rengöres med borste, dammsugning eller avtorkning. OBS! Vatten eller annan vätska får ej användas. I övrigt gäller motionskraven enligt typgodkännandet. Montage För att typgodkännandet skall gälla måste montage alltid ske enligt medlevererade montageanvisningar. Montagedon för fastsättning av spjäll i vägg och fästvinklar för kanal ingår i spjälleveransen. Övriga detaljer som t ex montagestosar och branddrev beställs separat. Håltagningsmåttet är alltid spjällets mått mm. Tillbehör -ANS Anslutningsstos för spirokanal. -FLS Förlängningsstos för vägg/ bjälklag tjockare än 360 mm eller spjällhöjd över 600 mm och i kombination med anslutningsstos -ANS eller trådnätsgaller -N, -NR. -GIS Gipsväggsstos, exkl. brandtätningssats. -KER Brandtätningssats för vägg. -KPB Kopplingsbox. -RKB Kontrollenhet. -RE Rökdetektor (kanal). -RET Rökdetektor (tak). -KE Styr- och övervakningssystem. -MKE/SKE Styr- och övervakningssystem. -TES Termisk sensor. -TK Testknapp. -MFL Motfläns. -INR Inmurningsram. -N Trådnätsgaller. -NR Trådnätsgaller. Så här beställer du - Beteckning: Brand-/brandgasspjäll --A-B-C-D A B C D Storlek Material Anslutningsutförande Ställdon (Bredd x Höjd) 1 = Varmförz. 5 = Fläns 10 = Ställdon 24 V med termisk sensor 2 = Aluzink (C4) 6 = Gejd 11 = Ställdon 230 V med termisk sensor 3 = Rostfritt EN = Spiro 12 = Ställdon pneumatiskt 4 = Rostfritt EN = Fläns/Rund kanal 1) 9 = Gejd/Rund kanal 1) 1) Gäller endast x 200 ( se Monteringsanvisning x 200) Exempel: 1 st Brand-/brandgasspjäll --400x Tel , Fax , info@ekovent.se, 2 (10)

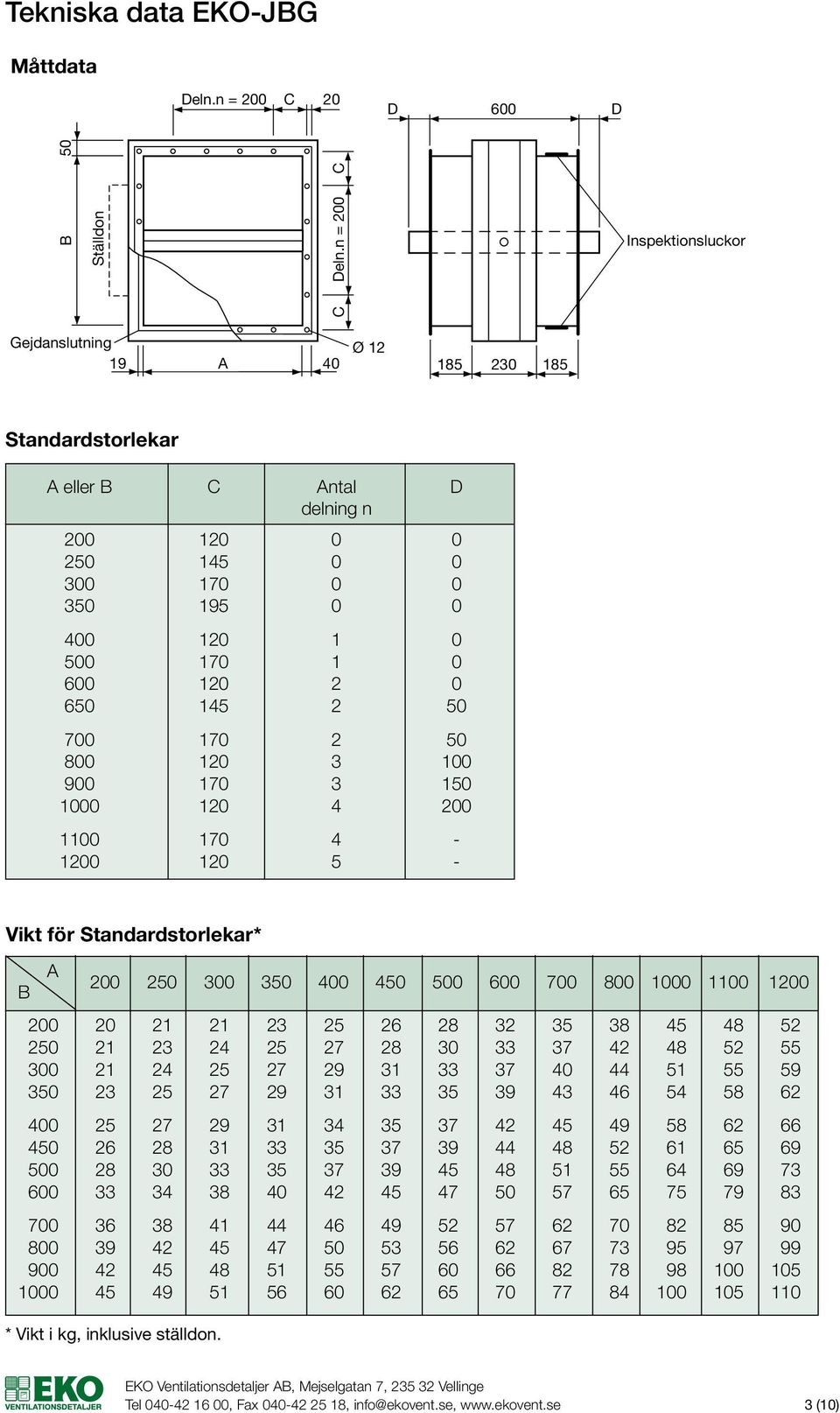

3 Tekniska data - Måttdata Deln.n = 200 C 20 D 600 D B 50 Ställdon C Deln.n = 200 C Inspektionsluckor Gejdanslutning Ø A Standardstorlekar A eller B C Antal D delning n måttdata Vikt för Standardstorlekar B A Vikt i kg, inklusive ställdon. Tel , Fax , info@ekovent.se, 3 (10)

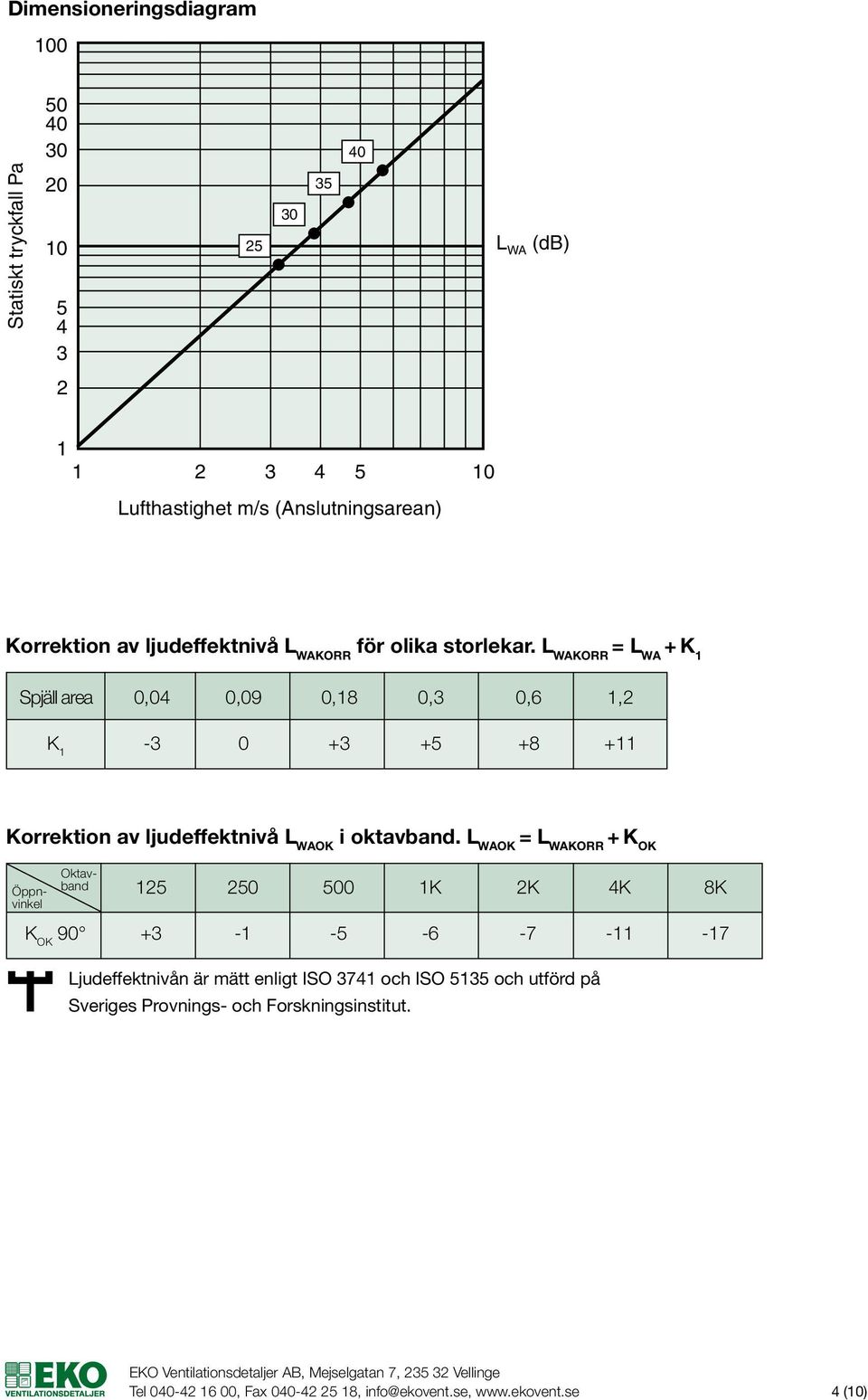

4 Dimensioneringsdiagram Statiskt tryckfall Pa L WA (db) Lufthastighet m/s (Anslutningsarean) Korrektion av ljudeffektnivå L WAKORR för olika storlekar. L WAKORR = L WA + K 1 Spjäll area 0,04 0,09 0,18 0,3 0,6 1,2 K Korrektion av ljudeffektnivå Diagram Tryckfall L WAOK i oktavband. L WAOK = L WAKORR + K OK Oktavband Öppnvinkel K 2K 4K 8K K OK Ljudeffektnivån är mätt enligt ISO 3741 och ISO 5135 och utförd på Sveriges Provnings- och Forskningsinstitut. Tel , Fax , info@ekovent.se, 4 (10)

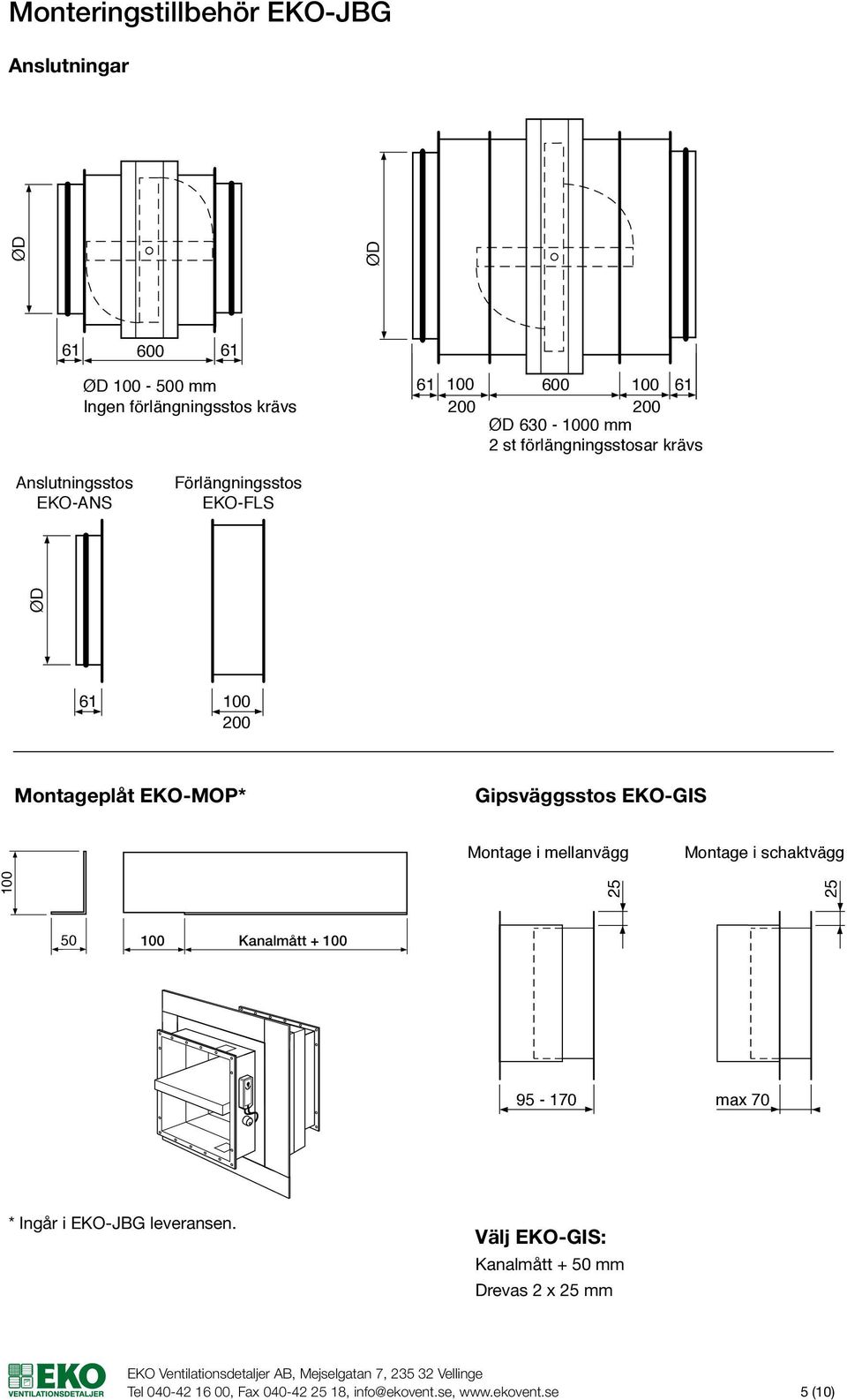

5 Monteringstillbehör - Anslutningar ØD mm Ingen förlängningsstos krävs ØD mm ØD mm Ingen förlängningsstos krävs st förlängningsstosar krävs ØD mm 2 st förlängningsstosar krävs Anslutningsstos -ANS Förlängningsstos -FLS Anslutningsstos -ANS ØD ØD Förlängningsstos -FLS ØD ØD ØD Montageplåt -MOP Gipsväggsstos -GIS Montage i mellanvägg Montage i schaktvägg Kanalmått Montering med mått Montering med mått max 70 Ingår i - leveransen. Välj -GIS: Kanalmått + 50 mm Drevas 2 x 25 mm Tel , Fax , info@ekovent.se, 5 (10)

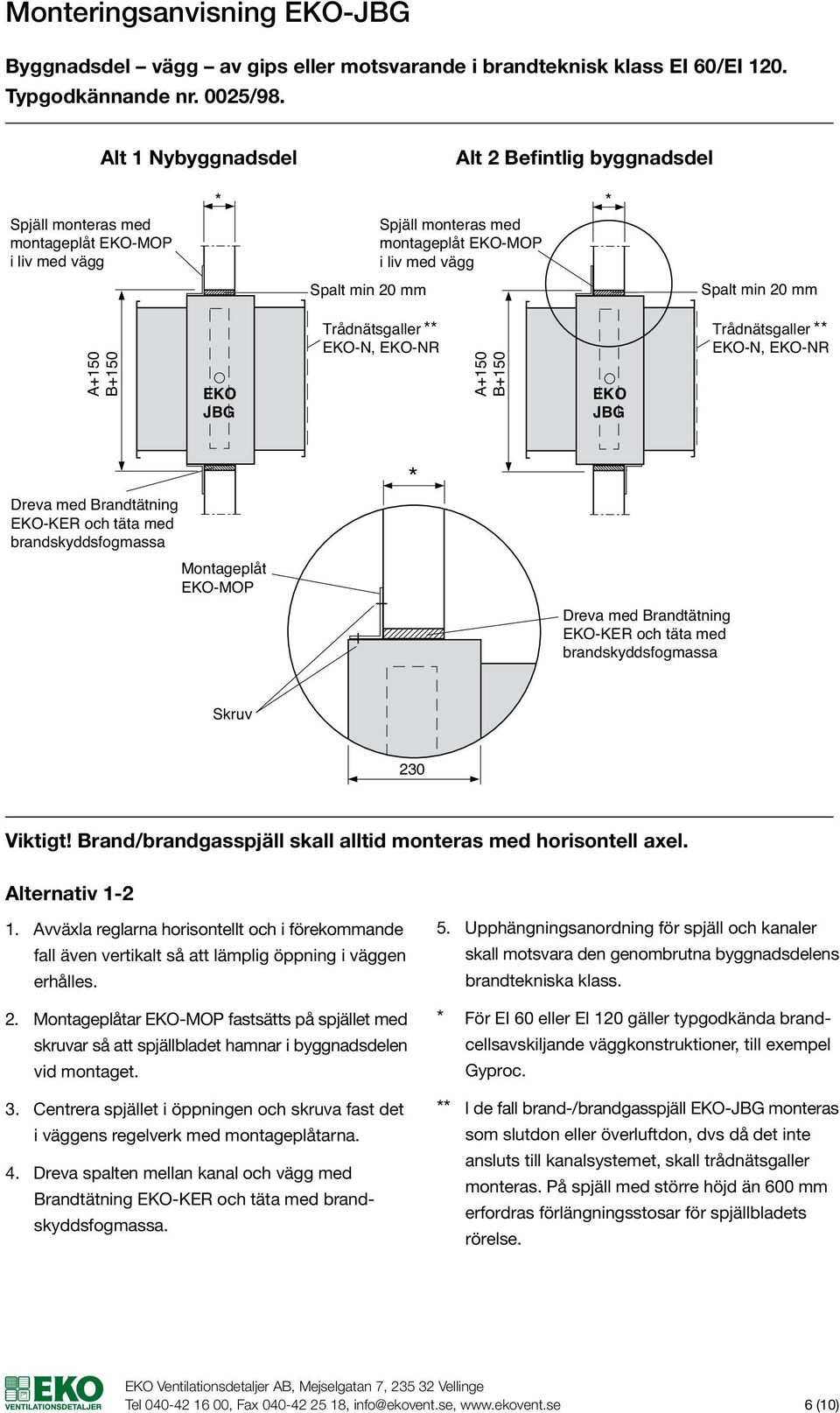

6 Monteringsanvisning - Byggnadsdel vägg av gips eller motsvarande i brandteknisk klass EI 60/EI 120. Typgodkännande nr. 0025/98. Alt 1 Nybyggnadsdel Alt 2 Befintlig byggnadsdel Spjäll monteras med montageplåt -MOP i liv med vägg Spjäll monteras med montageplåt -MOP i liv med vägg Spalt min 20 mm Spalt min 20 mm A+150 B+150 Trådnätsgaller -N, -NR A+150 B+150 Trådnätsgaller -N, -NR -KER och täta med Montageplåt -MOP -KER och täta med Skruv 230 Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel Mont. Alternativ Avväxla reglarna horisontellt och i förekommande 5. Upphängningsanordning för spjäll och kanaler fall även vertikalt så att lämplig öppning i väggen skall motsvara den genombrutna byggnadsdelens erhålles. 2. Montageplåtar -MOP fastsätts på spjället med skruvar så att spjällbladet hamnar i byggnadsdelen vid montaget. 3. Centrera spjället i öppningen och skruva fast det i väggens regelverk med montageplåtarna. 4. Dreva spalten mellan kanal och vägg med Brandtätning -KER och täta med. För EI 60 eller EI 120 gäller typgodkända brandcellsavskiljande väggkonstruktioner, till exempel Gyproc. I de fall brand-/brandgasspjäll - monteras som slutdon eller överluftdon, dvs då det inte ansluts till kanalsystemet, skall trådnätsgaller monteras. På spjäll med större höjd än 600 mm erfordras förlängningsstosar för spjällbladets rörelse. Tel , Fax , info@ekovent.se, 6 (10)

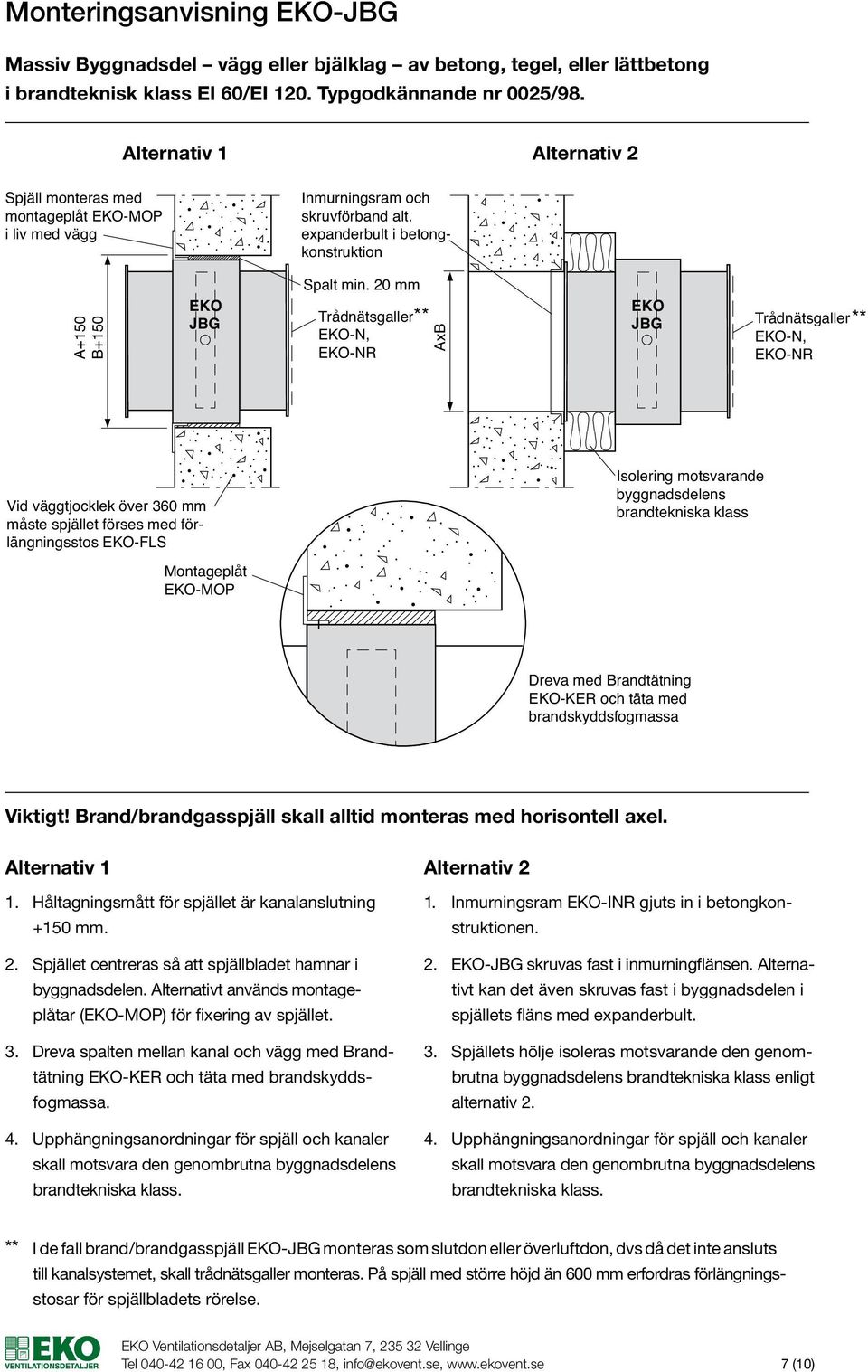

7 Monteringsanvisning - Massiv Byggnadsdel vägg eller bjälklag av betong, tegel, eller lättbetong i brandteknisk klass EI 60/EI 120. Typgodkännande nr 0025/98. Alternativ 1 Alternativ 2 Spjäll monteras med montageplåt -MOP i liv med vägg Inmurningsram och skruvförband alt. expanderbult i betongkonstruktion A+150 B+150 Spalt min. 20 mm Trådnätsgaller -N, -NR AxB Trådnätsgaller -N, -NR Vid väggtjocklek över 360 mm måste spjället förses med förlängningsstos -FLS Isolering motsvarande byggnadsdelens brandtekniska klass Montageplåt -MOP -KER och täta med Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel Mont. Alternativ 1 1. Håltagningsmått för spjället är kanalanslutning +150 mm. 2. Spjället centreras så att spjällbladet hamnar i byggnadsdelen. Alternativt används montageplåtar (-MOP) för fixering av spjället. 3. Dreva spalten mellan kanal och vägg med Brand - tätning -KER och täta med. 4. Upphängningsanordningar för spjäll och kanaler skall motsvara den genombrutna byggnadsdelens Alternativ 2 1. Inmurningsram -INR gjuts in i betongkonstruktionen skruvas fast i inmurningflänsen. Alternativt kan det även skruvas fast i byggnadsdelen i spjällets fläns med expanderbult. 3. Spjällets hölje isoleras motsvarande den genombrutna byggnadsdelens brandtekniska klass enligt alternativ Upphängningsanordningar för spjäll och kanaler skall motsvara den genombrutna byggnadsdelens I de fall brand/brandgasspjäll - monteras som slutdon eller överluftdon, dvs då det inte ansluts till kanalsystemet, skall trådnätsgaller monteras. På spjäll med större höjd än 600 mm erfordras förlängnings- stosar för spjällbladets rörelse. Tel , Fax , info@ekovent.se, 7 (10)

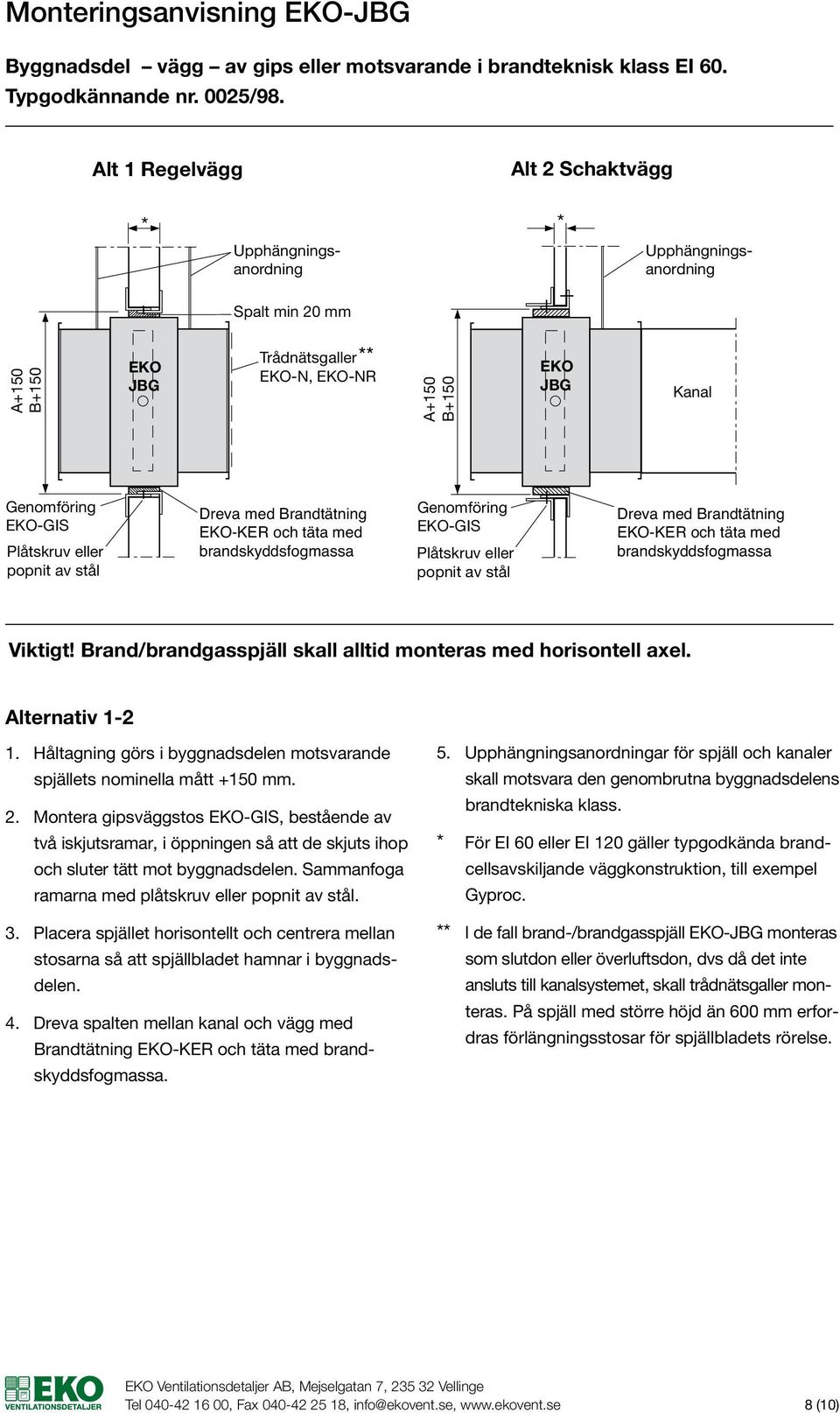

8 Monteringsanvisning - Byggnadsdel vägg av gips eller motsvarande i brandteknisk klass EI 60. Typgodkännande nr. 0025/98. Alt 1 Regelvägg Alt 2 Schaktvägg Upphängningsanordning Upphängningsanordning Spalt min 20 mm A+150 B+150 Trådnätsgaller -N, -NR A+150 B+150 Kanal Genomföring -GIS Plåtskruv eller popnit av stål -KER och täta med Genomföring -GIS Plåtskruv eller popnit av stål -KER och täta med Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel. Alternativ Mont. 1. Håltagning görs i byggnadsdelen motsvarande spjällets nominella mått +150 mm. 2. Montera gipsväggstos -GIS, bestående av 5. Upphängningsanordningar för spjäll och kanaler skall motsvara den genombrutna byggnadsdelens två iskjutsramar, i öppningen så att de skjuts ihop och sluter tätt mot byggnadsdelen. Sammanfoga ramarna med plåtskruv eller popnit av stål. För EI 60 eller EI 120 gäller typgodkända brandcellsavskiljande väggkonstruktion, till exempel Gyproc. 3. Placera spjället horisontellt och centrera mellan stosarna så att spjällbladet hamnar i byggnadsdelen. 4. Dreva spalten mellan kanal och vägg med Brand tätning -KER och täta med. I de fall brand-/brandgasspjäll - monteras som slutdon eller överluftsdon, dvs då det inte ansluts till kanalsystemet, skall trådnätsgaller monteras. På spjäll med större höjd än 600 mm erfordras förlängningsstosar för spjällbladets rörelse. Tel , Fax , info@ekovent.se, 8 (10)

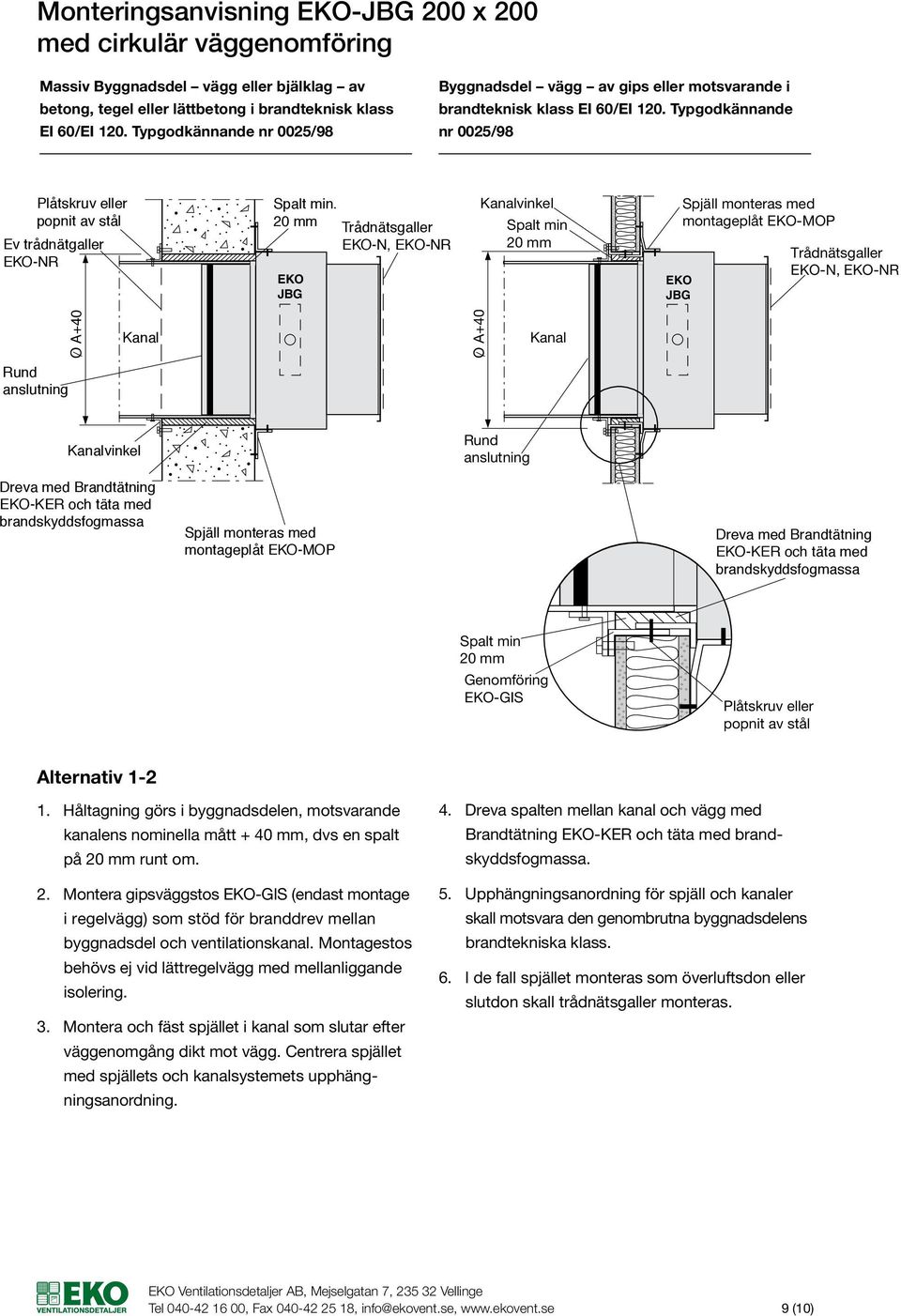

9 Monteringsanvisning x 200 med cirkulär väggenomföring Massiv Byggnadsdel vägg eller bjälklag av betong, tegel eller lättbetong i brandteknisk klass EI 60/EI 120. Typgodkännande nr 0025/98 Byggnadsdel vägg av gips eller motsvarande i brandteknisk klass EI 60/EI 120. Typgodkännande nr 0025/98 Plåtskruv eller popnit av stål Ev trådnätgaller -NR Spalt min. 20 mm Trådnätsgaller -N, -NR Kanalvinkel Spalt min 20 mm Spjäll monteras med montageplåt -MOP Trådnätsgaller -N, -NR O A+40 Kanal O A+40 Kanal Rund anslutning Kanalvinkel Rund anslutning -KER och täta med Spjäll monteras med montageplåt -MOP -KER och täta med Spalt min 20 mm Genomföring -GIS Plåtskruv eller popnit av stål Alternativ mont betong 200 Mont vagg 1. Håltagning görs i byggnadsdelen, motsvarande kanalens nominella mått + 40 mm, dvs en spalt på 20 mm runt om. 2. Montera gipsväggstos -GIS (endast montage i regelvägg) som stöd för branddrev mellan byggnadsdel och ventilationskanal. Montagestos behövs ej vid lättregelvägg med mellanliggande isolering. 3. Montera och fäst spjället i kanal som slutar efter väggenomgång dikt mot vägg. Centrera spjället med spjällets och kanalsystemets upphängningsanordning. 4. Dreva spalten mellan kanal och vägg med Brand tätning -KER och täta med. 5. Upphängningsanordning för spjäll och kanaler skall motsvara den genombrutna byggnadsdelens 6. I de fall spjället monteras som överluftsdon eller slutdon skall trådnätsgaller monteras. Tel , Fax , info@ekovent.se, 9 (10)

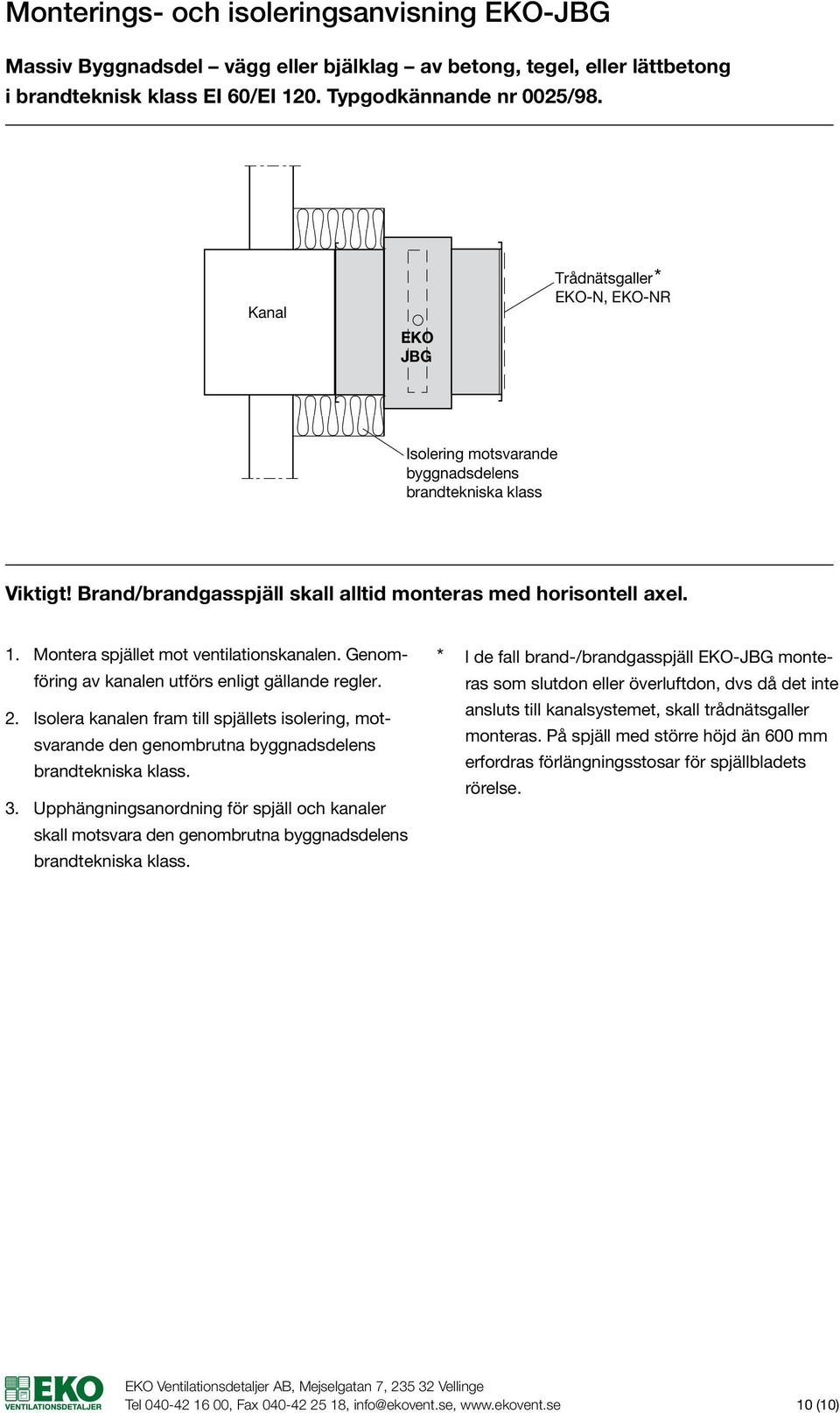

10 Monterings- och isoleringsanvisning - Massiv Byggnadsdel vägg eller bjälklag av betong, tegel, eller lättbetong i brandteknisk klass EI 60/EI 120. Typgodkännande nr 0025/98. Kanal Trådnätsgaller -N, -NR Isolering motsvarande byggnadsdelens brandtekniska klass Viktigt! Brand/brandgasspjäll skall alltid monteras med horisontell axel. 1. Montera spjället mot ventilationskanalen. Genomföring I de fall brand-/brandgasspjäll - monte- av kanalen utförs enligt gällande regler. ras som slutdon eller överluftdon, dvs då det inte 2. Isolera kanalen fram till spjällets isolering, mot Mont. svarande den genombrutna byggnadsdelens 3. Upphängningsanordning för spjäll och kanaler skall motsvara den genombrutna byggnadsdelens ansluts till kanalsystemet, skall trådnätsgaller monteras. På spjäll med större höjd än 600 mm erfordras förlängningsstosar för spjällbladets rörelse. Tel , Fax , info@ekovent.se, 10 (10)
