INTACT. Brand-/ Brandgasspjäll. Enl EN HÅLTAGNINGSMÅTT MONTAGE-SPJÄLL. D + 50 mm HAGAB INSTALLATION, DRIFT OCH SKÖTSEL

Transkript

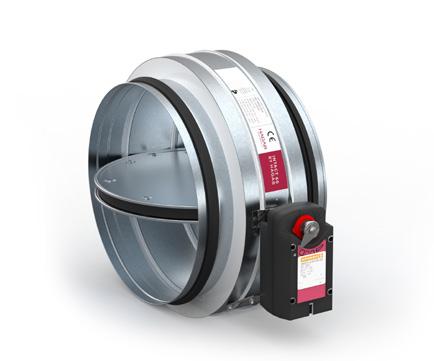

1 Enl EN Cirkulärt spjäll för skydd mot spridning av brand och brandgas. Monteras mot eller frånskilt brandklassad byggnadsdel. Spjällets brandtekniska klass är EI 60 (ve i o)s, EI 60 (ho i o)s. Se EG intyg 0402-CPR-SC Provat enl. harmoniserad produktstandard, vilket innebär att produkten är CE-märkt. Dessutom förhöjd säkerhet och kvalitet genom P-märkning av RISE Certifiering. HÅLTAGNINGSMÅTT D+50 mm, dvs. spjällets nominella anslutningsdimension + 50 mm. Om annan tätningsmetod används kan detta medföra andra håltagningsmått. 2. Fixera kanal Kanalen som ska monteras genom byggnadsdelen fixeras mot spjällanslutningen med plåtskruv. Observera spjällets montageriktning. MONTAGE-SPJÄLL 1. Montagestos Vid montage i lättregelvägg kan montagestos alternativt liknande godkänd tätning och drevning för kanalgenomföringen användas. Stosen som levereras från HAGAB är tvådelad och är anpassad för att passa i håltagningen för respektive spjällstorlek. 3. Centrering i håltagning Spjällets hölje placeras dikt mot byggnadsdelen, centreras mot håltagningen och fixeras i sidled med spjällets och kanalsystemets upphängningsanordningar. 1

2 4. Kanal motstående sida Därefter monteras kanalen på byggnadsdelens andra sida och fixeras mot spjällanslutningen med plåtskruv. 6. Genomföring/Tätning Utrymmet mellan montagestosen och anslutande kanal drevas med branddrev av mineralull eller motsvarande tätning. 5. Upphängningsanordningar Upphängningsanordningar för spjäll skall motsvara byggnadsdelens brandtekniska klass. Se t.ex. Svensk Ventilations/VVS Tekniska föreningens handbok Praktiska lösningar Brandskydd, Ventilation. MONTAGE-SPJÄLL BETONGBJÄLKLAG 1. Montage Ventilationskanalen monteras till spjället enl. samma princip som för vertikal byggnadsdel men utan montagestos. Spjället centreras och fixeras på ovansidan av bjälklaget med medlevererade plåtvinklar. Utrymmet mellan ventilationskanalen och bjälklaget efterlagas med betongbruk eller certifierad brandskyddsmassa. Spjäll monteras på ovansidan av bjälklag Efterlagning 2

3 MONTAGE-SPJÄLL FRÅNSKILT VÄGG 1. Montagestos Vid montage i lättregelvägg kan montagestos användas alternativt liknande godkänd tätning och drevning för kanalgenomföringen. Stosen som levereras från HAGAB är tvådelad och är anpassad för att passa i håltagningen för respektive spjällstorlek. Delarna monteras i varandra från varsitt håll mot vägglivet/ byggnadsdelen och skruvas ihop. Maximal tjocklek av byggnadsdel 180 mm. 2. Montering av kanal Kanalen centreras mot montagestosen. Upphängningsanordningar för kanalen skall motsvara byggnadsdelens brandtekniska klass. Se t.ex. Svensk Ventilations/VVS Tekniska föreningens handbok Praktiska lösningar Brandskydd, Ventilation. Utrymmet mellan montagestosen och anslutande kanal drevas med branddrev av mineralull eller motsvarande tätning. 3

4 3. Montage Montera spjället i ventilationskanalen. Spjällets axel kan monteras i valfri position. Fixera med plåtskruv. Upphängningsanordningar för skall motsvara byggnadsdelens brandtekniska klass. Se t.ex. Svensk Ventilations/ VVS Tekniska föreningens handbok Praktiska lösningar Brandskydd, Ventilation. 4. Ej anslutet i kanalsystem Om brand/brandgasspjället ej ansluts till kanalsystem, t.ex vid montering som slutdon eller överluftsdon, skall spjället förses med beröringsgaller på ej ansluten sida. Minsta tillåtna avstånd mellan spjällblad i öppet läge och galler är 50 mm. 3. ev Termisk sensor Montera den termiska sensorn med känselkroppen i luftströmmen utan att spjällbladets rörelse hindras. 6. Isolering Isolera kanalen enligt godkänd metod med hjälp av isolerleverantörens anvisningar. Observera att isoleringen ska täcka hela spjället

5 DETEKTERING Vid samtidigt skydd mot spridning av brand och brandgas förutsätts spjällen styras av rökdetektor monterad i ventilationskanalen i spjällets närhet eller på annan lämplig plats och vara utrustade enligt vad som anges nedan. Till skydd mot spridning av enbart brand förutsätts spjällen styras av rök och/eller värmedetektor monterad i ventilationskanalen i spjällets närhet eller på annan lämplig plats. Värmedetektor skall stänga spjället vid en temperatur av högst +72 grader i kanalen. STYRNING Brandgasspjäll funktionsprovas minst 1 gång per 48 timmar. Funktionsprov innebär att spjällen skall stänga och öppna med intervall som ovan. Funktionsprov skall ske automatiskt och styras av exempelvis ett styr- och övervakningssystem. ÖVERVAKNING UTVÄNDIG KONTROLL Kontrollera att spjällets chassi ej utsatts för mekanisk åverkan. Kontrollera att tätning i byggnadsdel ej utsatts för åverkan. Kontrollera infästning av ställdon vid axel och chassi. Kontrollera att ställdonets kablage inte är skadat. Kontrollera att spjället är rent. Vid behov torka med en vatten lätt fuktad trasa. RENSNING/RENGÖRING Vid invändig rensning/rengöring av spjället skall skonsam rensningsmetod väljas, exempelvis nylonviska och/eller tryckluft. RESERVDELSFÖRTECKNING Ställdon av fabrikat Gruner eller Belimo, se märkskylt på ställdonet. Vid intervall för funktionsprov kontrolleras spjällens stängningsfunktion automatiskt. Om något spjäll ej stänger skall felfunktion omedelbart indikeras. DRIFT- OCH UNDERHÅLLSINSTRUKTION Periodisk tillsyn 1 gång per år. INVÄNDIG KONTROLL, VIA INSPEKTIONSLUCKA ELLER RENSLUCKA I ANSLUTANDE KANAL Kontrollera genom att utlösa rökdetektor att spjället stänger. Kontrollera att spjällbladet stänger och öppnar obehindrat genom att göra ställdonet spänningslöst. Om kopplingsbox KBHA-1 är installerad används tryckknapp SPJÄLLTEST, när knappen hålls intryckt är spänningen bruten till ställdonet. Alternativt kan spänningen brytas genom att man trycker in testknappen på spjällets termiska sensor. Kontrollera infästning av tätningslist på spjällbladet. Flodin Fernström Kontroll av rengöringsbehov görs i samband med funktion kontroll av ventilationssystemet. Hagab Box 135, Taberg Besök Industrivägen 5, Taberg Tfn Fax info@hagab.com Försäljningskontor Jönköping Tfn Stockholm Tfn
