1 Brandtätning av ventilationsgenomföring i väggar 1. 1A. 2A. 3. 3A. BRANDTEKNISK KLASS EI30 - EI90 1. Genomföring i gipsvägg med genomgående isolering., tjocklek 2x30 mm 1A. Genomföring i gipsvägg med bruten isolering., tjocklek 2 x 26 mm 2+2A. Genomföring i betong-, tegel eller lättbetongvägg med genomgående eller bruten isolering., tjocklek 2 x 30 mm BRANDTEKNISK KLASS EI30 - EI60 3+3A. Genomföring i schaktvägg av gips med genomgående eller bruten isolering. tjocklek, 1 x 60 mm Brandklass EI 90 Max kanalarea/hål i vägg: 0,5 m² NOT. Fritt utrymme mellan hålkant och installation/genomföring skall vara minst 15 mm Principskiss nr :1/LM Box Södertälje info@brandteknikab.se

2 Brandtätning av ventilationsgenomföring i bjälklag 1. BRANDTEKNISK KLASS EI30 - EI Genomföring i bjälklag med genomgående eller bruten isolering. 30 mm. Bottning av mineralullisolering, tjocklek = min. 30 mm, densitet min. 100 kg/m³ Hål större än 1200 x 1200 skall armeras Brandklass EI 90 Max kanalarea/hål i vägg: 0,5 m² NOT. Fritt utrymme mellan hålkant och installation/genomföring ska vara minst 15 mm. Principskiss nr :2/LM Box Södertälje info@brandteknikab.se

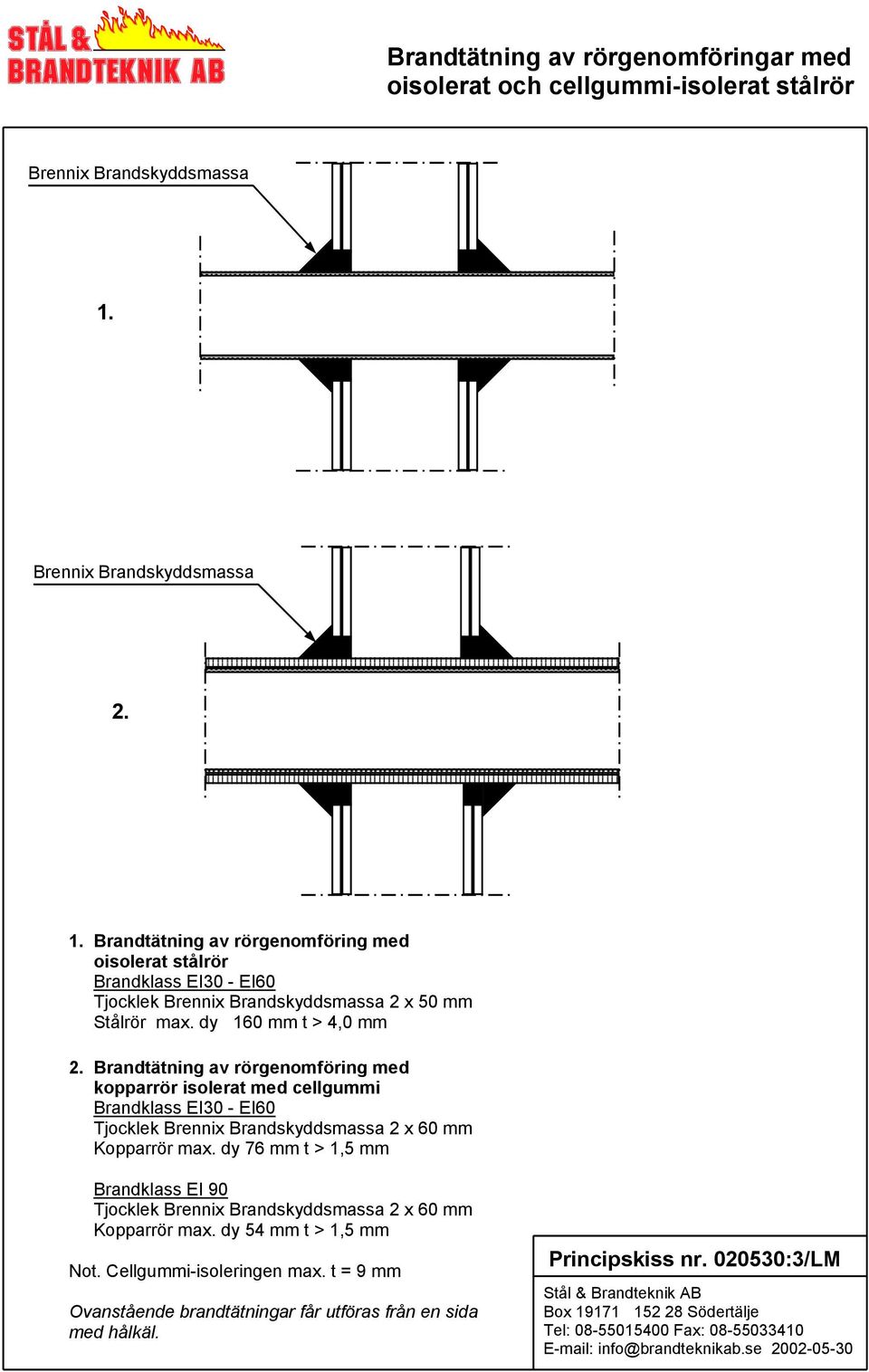

3 Brandtätning av rörgenomföringar med oisolerat och cellgummi-isolerat stålrör Brandtätning av rörgenomföring med oisolerat stålrör Brandklass EI30 - EI60 Tjocklek 2 x 50 mm Stålrör max. dy 160 mm t > 4,0 mm Brandtätning av rörgenomföring med kopparrör isolerat med cellgummi Brandklass EI30 - EI60 Tjocklek 2 x 60 mm Kopparrör max. dy 76 mm t > 1,5 mm Brandklass EI 90 Tjocklek 2 x 60 mm Kopparrör max. dy 54 mm t > 1,5 mm Not. Cellgummi-isoleringen max. t = 9 mm Ovanstående brandtätningar får utföras från en sida med hålkäl. Principskiss nr :3/LM Box Södertälje info@brandteknikab.se

4 Brandtätning av rörgenomföringar med genomgående och bruten isolering Brandtätning av rörgenomföring med genomgående isolering Brandklass EI30 - EI60 Tjocklek 2 x 30 mm Stålrör max. dy 300 mm t > 4,5 mm Brandtätning av rörgenomföring med bruten isolering Brandklass EI30 - EI60 Brandklass EI 90 Tjocklek 2 x 26 mm Tjocklek 2 x 26 mm Kopparrör max. dy 76 mm t > 1,5 mm Stålrör max. dy 219 mm t > 4,5 mm Principskiss nr :4/LM Box Södertälje info@brandteknikab.se

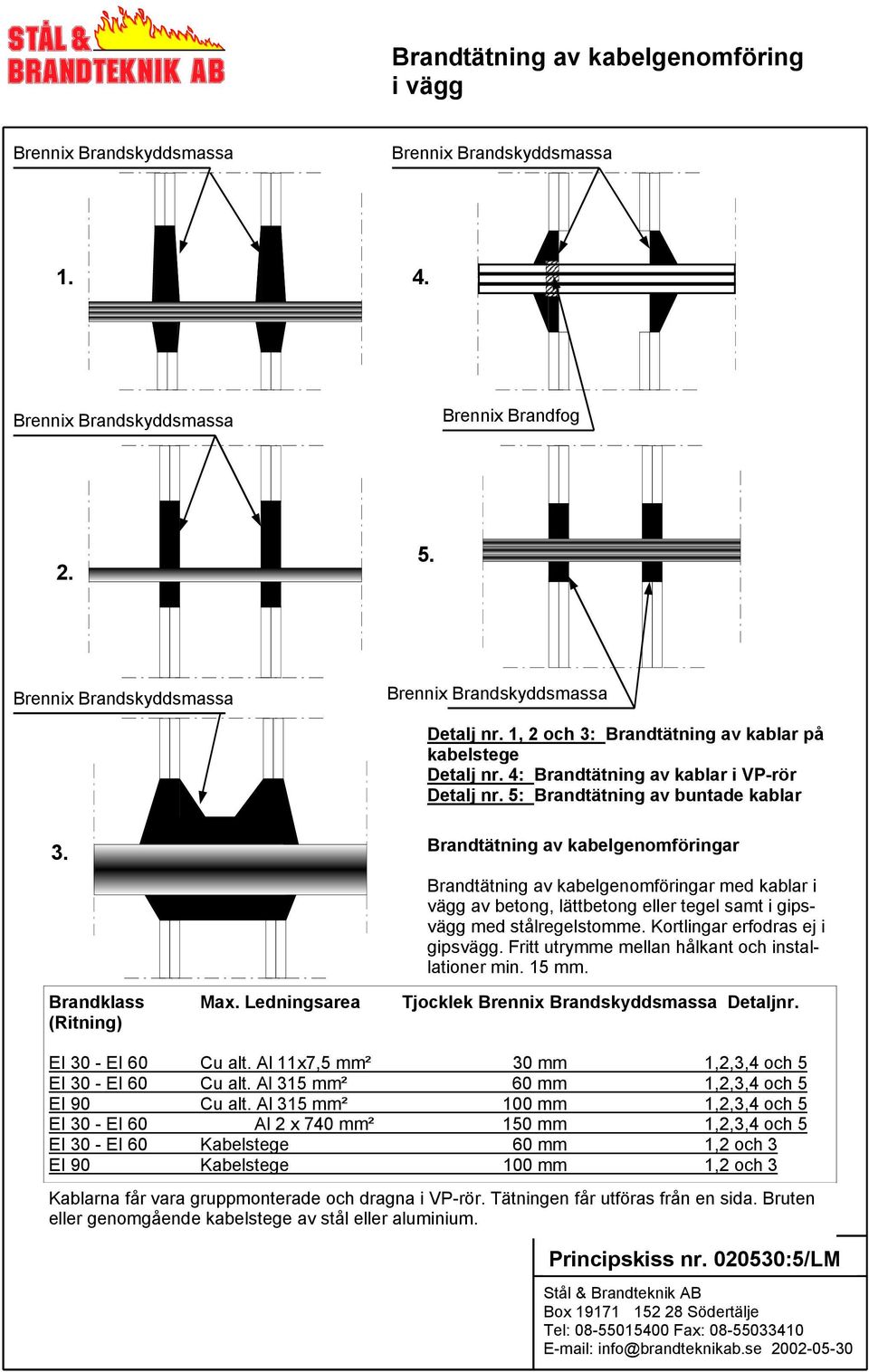

5 Brandtätning av genomföringar kabelgenomföring med ventilationskanal i vägg i väggar Brennix Brandfog 5. Detalj nr. 1, 2 och 3: Brandtätning av kablar på kabelstege Detalj nr. 4: Brandtätning av kablar i VP-rör Detalj nr. 5: Brandtätning av buntade kablar 3. Brandtätning av kabelgenomföringar Brandtätning av kabelgenomföringar med kablar i vägg av betong, lättbetong eller tegel samt i gipsvägg med stålregelstomme. Kortlingar erfodras ej i gipsvägg. Fritt utrymme mellan hålkant och installationer min. 15 mm. Brandklass Max. Ledningsarea Tjocklek Detaljnr. (Ritning) EI 30 - EI 60 Cu alt. Al 11x7,5 mm² 30 mm 1,2,3,4 och 5 EI 30 - EI 60 Cu alt. Al 315 mm² 60 mm 1,2,3,4 och 5 EI 90 Cu alt. Al 315 mm² 100 mm 1,2,3,4 och 5 EI 30 - EI 60 Al 2 x 740 mm² 150 mm 1,2,3,4 och 5 EI 30 - EI 60 Kabelstege 60 mm 1,2 och 3 EI 90 Kabelstege 100 mm 1,2 och 3 Kablarna får vara gruppmonterade och dragna i VP-rör. Tätningen får utföras från en sida. Bruten eller genomgående kabelstege av stål eller aluminium. Principskiss nr :1/LM :5/LM Box Södertälje info@brandteknikab.se info@steel-fire.se

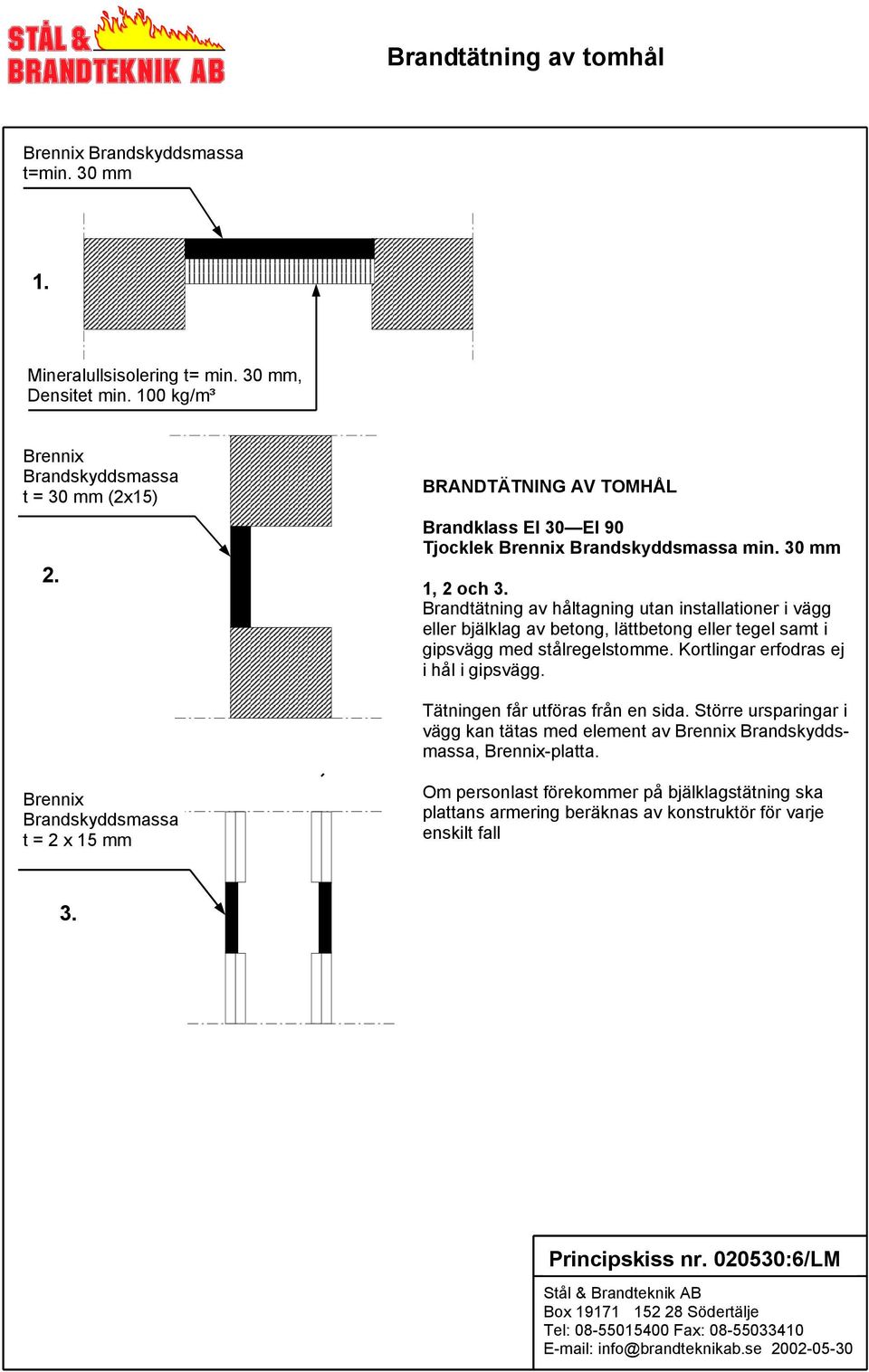

6 Brandtätning av genomföringar tomhål med ventilationskanal i väggar t=min. 30 mm 1. Mineralullsisolering t= min. 30 mm, Densitet min. 100 kg/m³ Brennix Brandskyddsmassa t = 30 mm (2x15) BRANDTÄTNING AV TOMHÅL Brandklass EI 30 EI 90 Tjocklek min. 30 mm 1, 2 och 3. Brandtätning av håltagning utan installationer i vägg eller bjälklag av betong, lättbetong eller tegel samt i gipsvägg med stålregelstomme. Kortlingar erfodras ej i hål i gipsvägg. Tätningen får utföras från en sida. Större ursparingar i vägg kan tätas med element av, Brennix-platta. Brennix Brandskyddsmassa t = 2 x 15 mm Om personlast förekommer på bjälklagstätning ska plattans armering beräknas av konstruktör för varje enskilt fall 3. Principskiss nr :1/LM :6/LM Box Södertälje info@brandteknikab.se info@steel-fire.se

7 Brandtätning av genomföringar med Brandtätning av ventilationsgenomföringar Brandtätning av genomföring med cirkulär eller rektangulär ventilationskanal av stålplåt, med bruten eller obruten (genomgående) isolering i vägg eller bjälklag av betong, lättbetong eller tegel samt i gipsvägg med stålregelstomme. Kortlingar erfodras ej i hål i gipsvägg. Fritt utrymme mellan hålkant och installation minst 15 mm. Mineralullsisolering med densitet och tjocklek enligt för minerallullen gällande typgodkännande i respektive brandklass. Förstärkningsprofiler monterade på kanaler enligt t.ex En handbok om brandskyddsteknik för ventilationssystem. Se monteringsanvisningar nr :1/LM och :2/LM Brandtätning av isolerade och oisolerade rörgenomföringar Brandtätning av genomföringar med isolerade eller oisolerade rör av stål eller koppar i vägg eller bjälklag av betong, lättbetong eller tegel samt i gipsvägg med stålregelstomme. Kortlingar erfodras ej i hål i gipsvägg. Fritt utrymme mellan hålkant och installation minst 15 mm. Glasulls eller mineralssullsisolering med tjocklek och densitet enligt respektive typgodkännande. Se monteringsanvisningar nr :3/LM och :4/LM Brandtätning av kabelgenomföringar Brandtätning av genomföringar med kablar i vägg eller bjälklag av betong, lättbetong eller tegel samt i gipsvägg med stålregelstomme. Kortlingar erfodras ej i hål i gipsvägg. Fritt utrymme mellan hålkant och installationer minst 15 mm. Se monteringsanvisning nr :5/LM Brandtätning av tomhål Se monteringsanvisning nr :6/LM September 2002

8 Produktinformation ANVÄNDNINGSOMRÅDE är avsedd för brandtätning av genomföringar i bjälklag / väggar av betong, lättbetong och tegel. Massan är också godkänd att använda för brandtätningar i gipsväggar. PROVNINGAR är provad vid SP och Trätek för rör-, ventilation och kabelgenomföringar i Brandklasser EI 30, EI 60 och EI 90. Typgodkännandebevis SWEDCERT nr BLANDNIND - APPLICERING Spackling: 4 volymdelar och 1 del volymdel vatten ger en massa som är lätt att applicera med murarverktyg Gjutning: 2 volymdelar och 1 volymdel vatten ger en lättflytande massa för igengjutning av genomföringar i bjälklag. MATERIALÅTGÅNG 1 kg pulver ger ca. 1 liter färdig massa. HÅLTAGNING FÖR NYA KABLAR OCH RÖR Nya hål i tätningen tas upp med träborr eller hålsåg. Efter ny kabel eller kabeldragning tätas genomföringen med brandskyddsmassa. ARMERING Tätningar i bjälklag större än 1200 x 1200 mm skall armeras. Om persontrafik förekommer skall tätningar större än 500 x 500 mm armeras EFTERBEHANDLING kan övermålas med de flesta förekommande färger SKYDDSÅTGÄRDER innehåller inga hälsoskadliga ämnen. Undvik att andas in damm. Vid kontakt med hud, tvätta med tvål och vatten. Vid stänk i ögonen, skölj med vatten så materialet avlägsnas. Vid förtäring eller kvarstående besvär skall läkare kontaktas. TEKNISK DATA Material: 1-komponents glasfiberarmerad gipsbaserad massa, Innehåller perlit Färg: Vit Arbetstemperatur: Lägst +/- 0 C Öppentid: Färdigblandad massa bör förbrukas inom 30 minuter Densitet: kg/m³ ph-värde: 6,5-7,5 Tryckhållfasthet: Ca. 9 MPa Värmekonduktivitet: Ej isolerande på kablar. Reduktion av märkström i kablar ej nödvändig Beständighet: God beständighet mot vatten, oljor och syror Lagring: 12 månader i torrt utrymme Förpackning: Papperssäck, ca. 20 liter Toxiditet: Innehåller inga vådliga ämnen Övrigt: är gas, rök och vattentät Tillverkare: September 2002
