FIRESAFE FT Graphite CE 0957 ÖVERSIKT ÖVER GENOMFÖRINGAR OCH BRANDKLASSER

Transkript

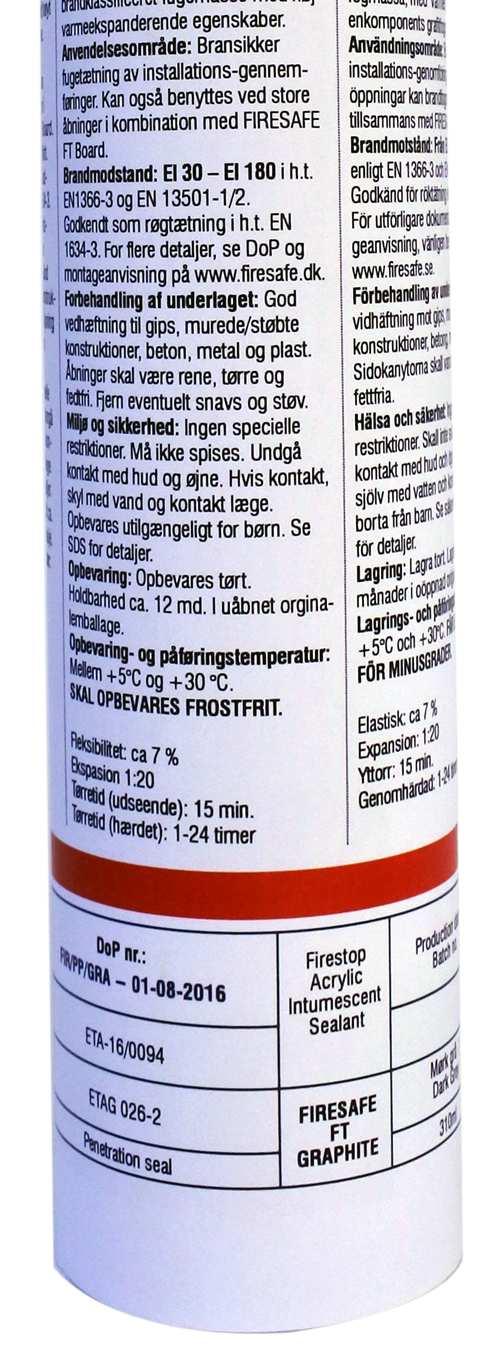

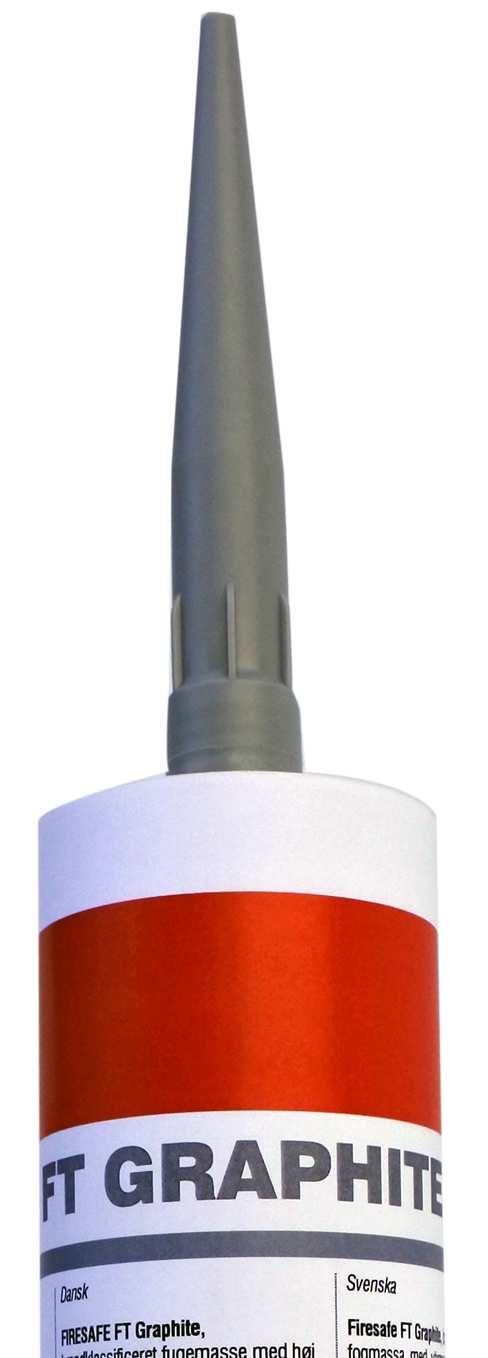

1 PRODUKTBESKRIVNING Firesafe FT Graphite är värmeexpanderande, enkomponent grafit vattenbaserad fogmassa. ANVÄNDNINGSOMRÅDE Brandtätning av installationsgenomföringar; enstaka kablar, kablar i bunt, enstaka plaströr Ø16-Ø110, plaströr i bunt, Alu-PEX rör isolerade med cellgummi samt koppar- och stålrör isolerade med cellgummi eller rörskålar av stenull. Fogmassa används även vid större öppningar i kombination med FIRESAFE FT Board i murade, gjutna eller gipskonstruktioner. Se monteringsanvisning för FIRESAFE FT Board för detaljer. BRANDMOSTÅND EI 30 till EI 180 enligt NS -EN (2009), NS -EN (2009) och EN /2. Omfattar användningsområden för bjälklag och väggar. Godkänd för rökgastätningar i enlighet med EN För ytterligare information, se DoP / Prestandadeklaration på APPLICERING Öppningar som skall tätas med FIRESAFE FT Graphite ska vara rena, torra och fettfria. Absorberande material ska fuktas med vatten eller primer. Dreva öppningen när det är nödvändigt, se monteringsanvisningen. Drevningen kan utföras med stenull, keramisk fiber eller PE-list. Applicera brandfogmassan i öppningen och säkerställ god vidhäftning mot alla sidokantytor. Jämna ut brandfogmassan i öppningen, använd makeringstejp om snygga kanter önskas. FIRESAFE FT Graphite bör inte appliceras vid en lägre temperatur än + 5 C. Fogmassan är normalt målningsbar efter 24 timmar, vidhäftning ska kontrolleras i varje fall. Tätning utförs med användning av fogspruta och normal fog verktyg. Verktygen rengörs med vatten. ÖVERSIKT ÖVER GENOMFÖRINGAR OCH BRANDKLASSER och monteringsdetaljer: Plaströr typ PE/PP/PVC i vägg och bjälklag EI 90 - EI 120 Sida 2-3 Detalj fig 1 4 Oisolerade rör av stål Ø42 mm i vägg EI 60 Sida 3 Detalj fig 5 Oisolerade aluminiumrör alu/pex Ø25 mm i vägg EI 120 Sida 3 Detalj fig 6 Isolerade rör av stål och koppar Ø8 mm med brännbart isolation i vägg EI 60 Sida 4 Detalj fig 7 Isolerade plaströr typ PE Ø110 mm i vägg EI 60 Sida 4 Detalj fig 8 Isolerade rör av stål och koppar 35 mm i vägg EI 90 Sida 5 Detalj fig 9 Isolerade rör av stål och koppar 42 mm i vägg EI 120 Sida 6 Detalj fig 10 Isolerade rör av stål och koppar Ø219 mm i vägg och bjälklag EI 60-EI 180 Sida 6-7 Detalj fig Isolerade rör av stål och koppar Ø35 mm och stålrör 42 i vägg EI 60- EI 90 Sida 8 Detalj fig Isolerade rör av stål och koppar Ø219 mm i vägg och bjälklag EI 90-EI 120 Sida 9 Detalj fig Isolerade rör av stål och koppar Ø35 mm och stålrör i vägg EI 90- EI 120 Sida 10 Detalj fig El kabelbunt Ø110 mm i vägg EI 60 EI 120 Sida 11 Detalj fig VP rör i bunt Ø110 mm i vägg EI 60 Sida 11 Detalj fig 21 Kabelstege (d) 150x25 mm i vägg EI 60 Sida 12 Detalj fig 22 Flexslang i bunt 2 Ø50 mm i vägg och bjälklag EI 120 Sida 12 Detalj fig 23 1

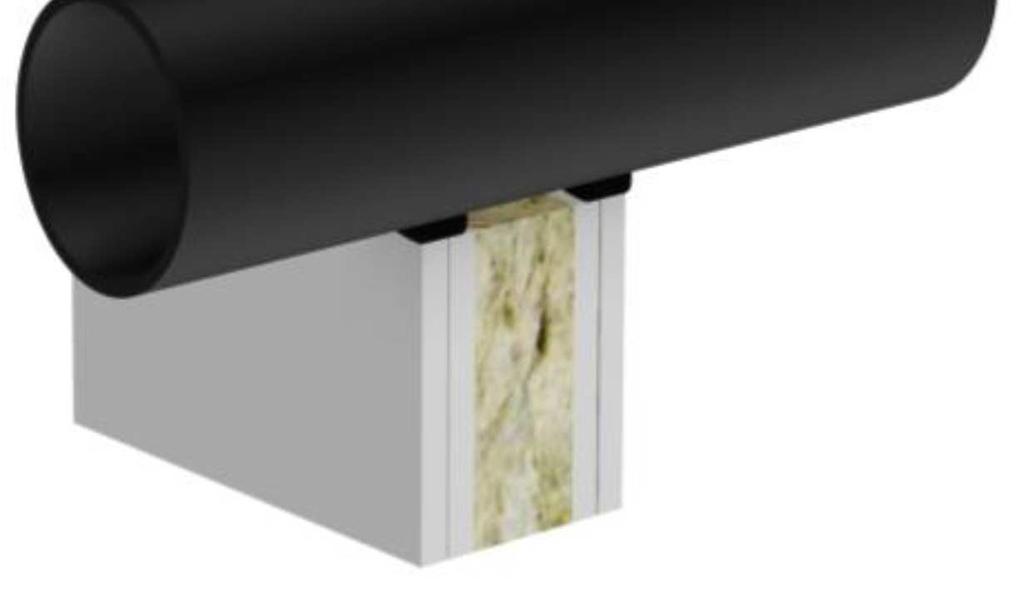

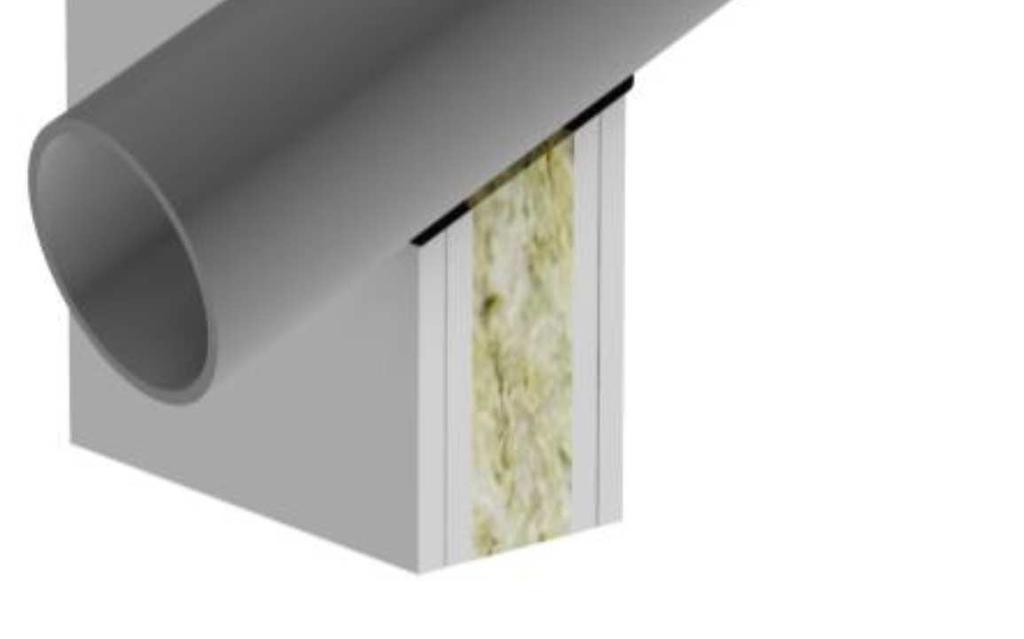

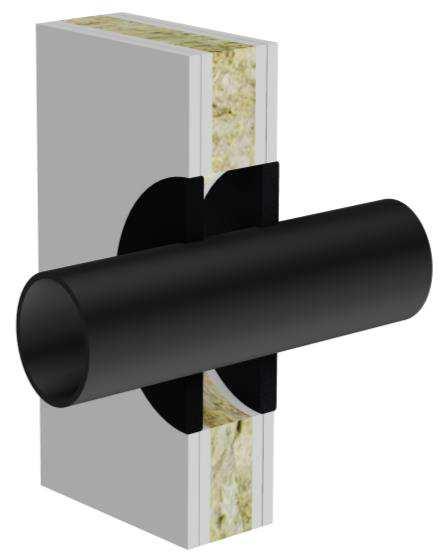

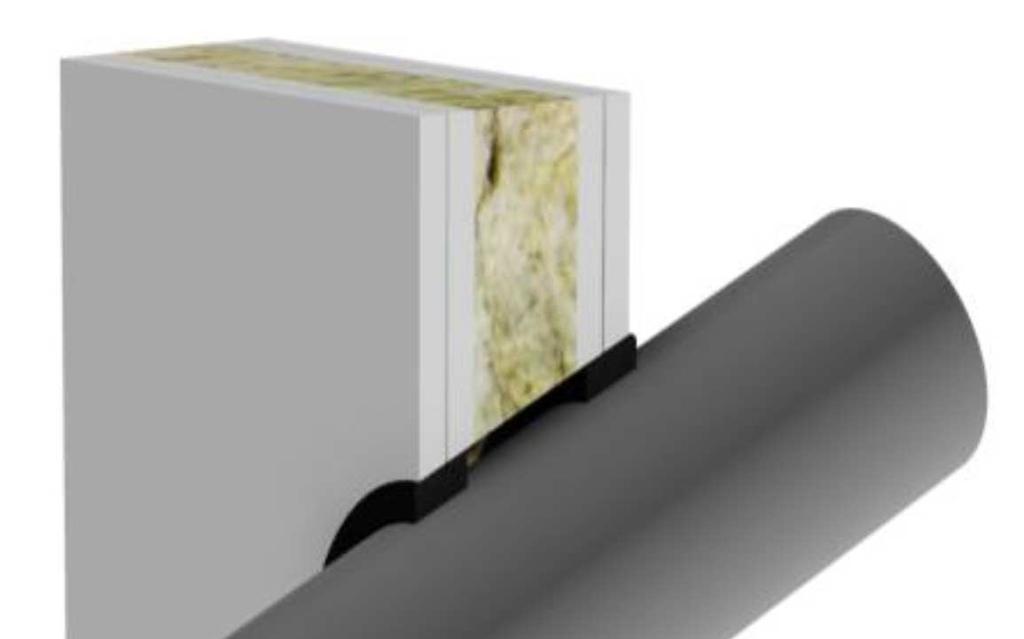

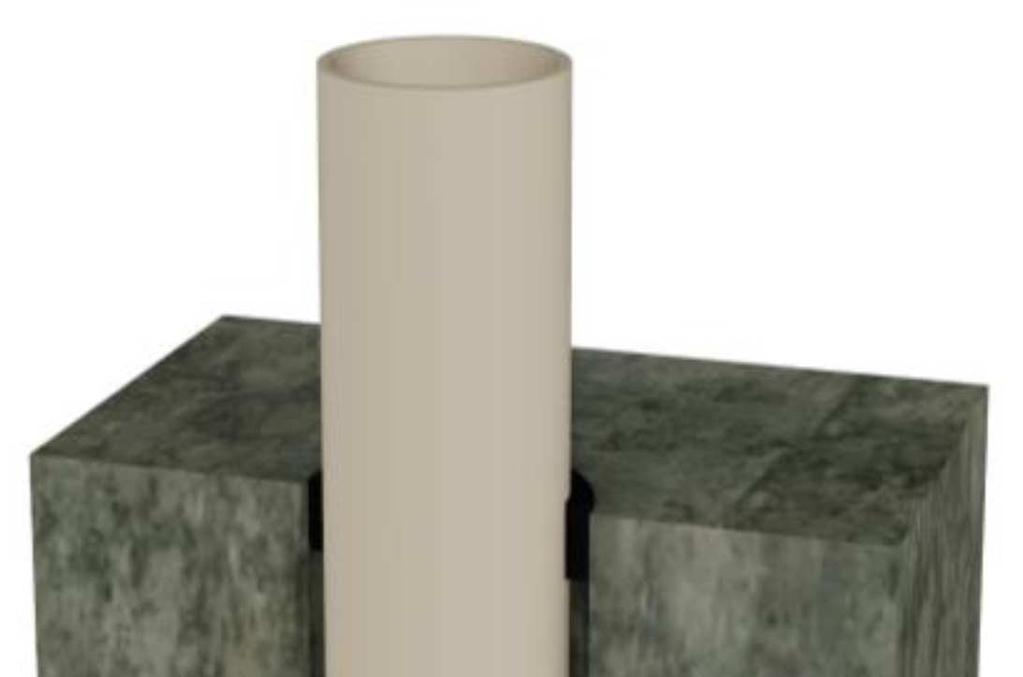

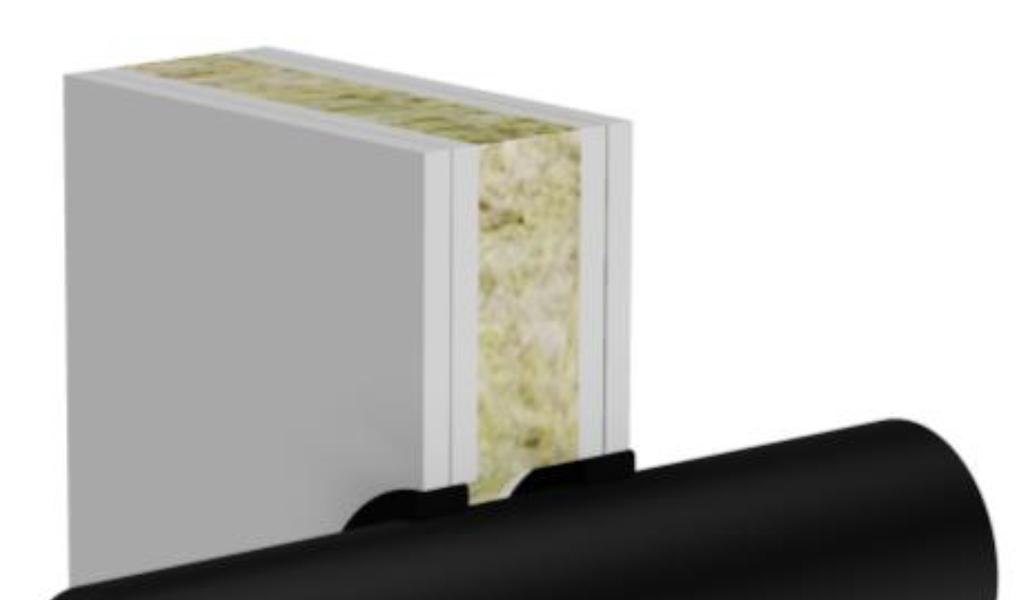

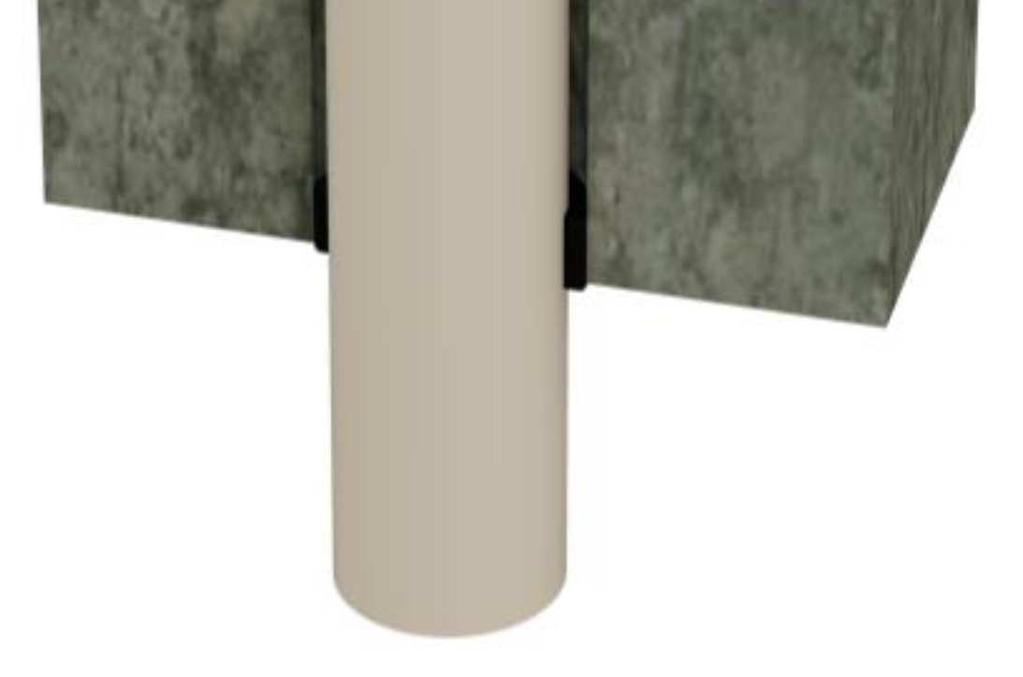

2 Gips - och betongvägg 100 mm. Betongvägg och betongbjälklag 150 mm Bredd x djup FT Graphite Branddrev, typ, densitet, Rör diameter ( Ø ) Plaströr typ PE/PP/PVC Ø110 mm i vägg Rörtjocklek (t): 2,7-10 mm. C/U Plaströr typ PE/O/PVC Ø110 i bjälklag Rörtjocklek (t): 2,7-10 mm. C/U Figur 1 Applicera fogmassan runt rör på båda sidor av väggen. Applicera FT Graphite 10 mm brett och 25 mm djupt runt plaströr. 10 x 25 mm Med eller utan branddrev EI 90 Figur x 25 mm Med eller utan branddrev EI 90 Figur 3 Figur 2 Applicera fogmassan runt rör på båda sidor av väggen. Applicera FT Graphite 10 mm brett och 25 mm djupt runt plaströr. Figur 3 Applicera fogmassan runt rör på båda sidor av väggen. Applicera FT Graphite 15 mm brett och 25 mm djupt runt plaströr. Förklaring på förkortningar vid röravslutning i test (ref. NS-EN : 2009, Tabell 2): U/C: Uncapped/Capped. Öppet/Stängt, slutna rörsystem t.ex. kalla eller varma vattenrör. Rör kan vara i alla vinklar mellan 45 och 90 i förhållande till vägg eller golv, under antagande att Firesafe FT Graphite har applicerats i rätt tjocklek. 2

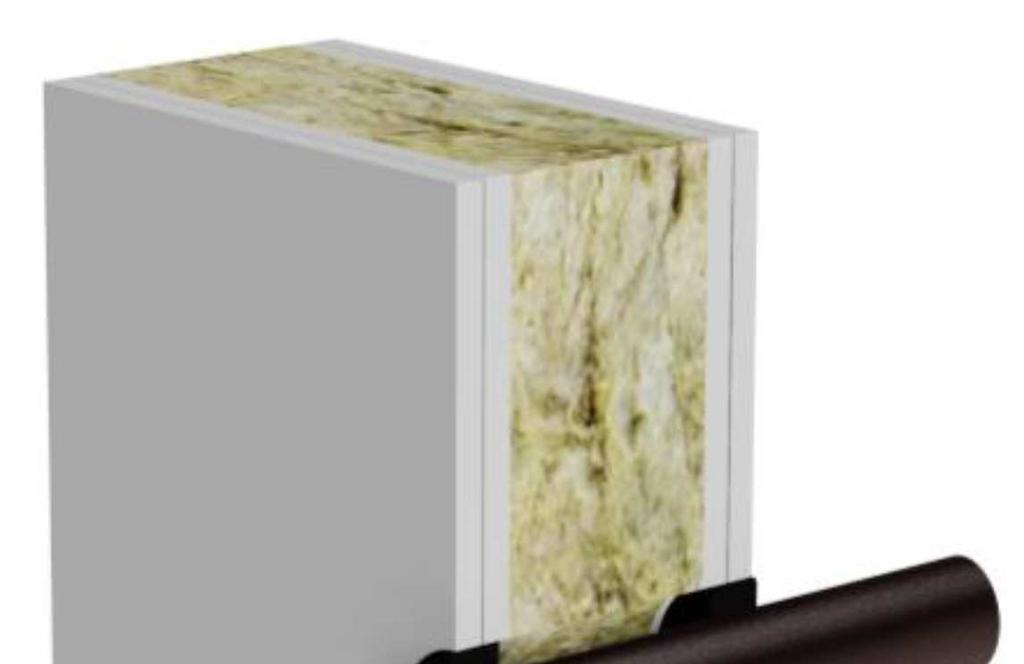

3 Rör diameter ( Ø ) Bredd x djup FT Branddrev, typ, densitet, Graphite, från två sidor (mm) Plaströr typ PE Ø110 mm Rörtjocklek (t): 4,2 mm C/U Oisolerat stålrör Ø42,5 mm Rörtjocklek (t): 3,25 mm C/U Oisolerat aluminiumrör typ alu/pex Ø25 mm. Rörtjocklek (t): 2,0 mm U/C Figur 4 Applicera fogmassan runt rör på båda sidor av väggen. Applicera FT Graphite 50 mm brett och 20 mm djupt runt plaströr. 50 x 20 mm Med eller utan branddrev EI 120 Figur 4 10 x 25 mm Med eller utan branddrev EI 60 Figur 5 10 x 25 mm Med eller utan branddrev EI 120 Figur 6 Figur 5 Applicera fogmassan runt rör på båda sidor av väggen. Applicera FT Graphite 10 mm brett och 25 mm djupt runt plaströr. Figur 6 Applicera fogmassan runt rör på båda sidor av väggen. Applicera FT Graphite 10 mm brett och 25 mm djupt runt plaströr. Förklaring på förkortningar vid röravslutning i test (ref. NS-EN : 2009, Tabell 2): U/C: Uncapped/Capped. Öppet/Stängt, slutna rörsystem t.ex. kalla eller varma vattenrör. Rör kan vara i alla vinklar mellan 45 och 90 i förhållande till vägg eller golv, under antagande att Firesafe FT Graphite har applicerats i rätt tjocklek. 3

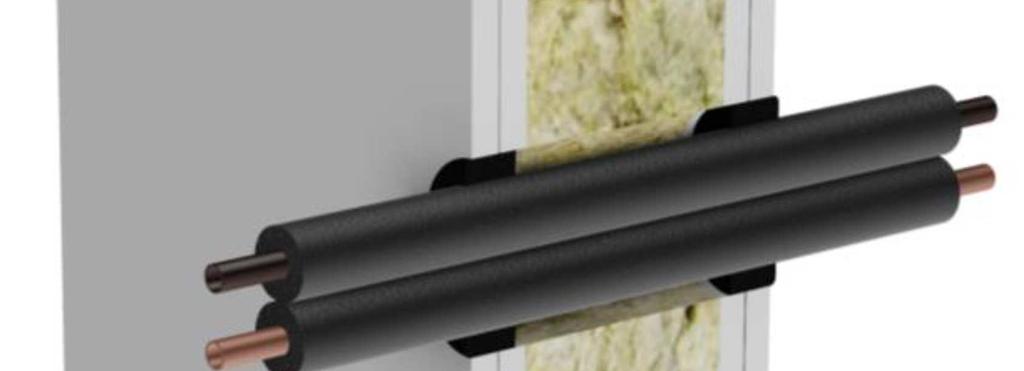

4 Rörisolering: Typ, densitet Rörisolering: Tjocklek (mm), Längd (mm), Bredd x djup FT Graphite, Branddrev, typ, densitet, Isolerat rör av stål och koppar (D) Ø8 mm i vägg. Rör tjocklek (t): 0,8 mm C/U Neopren cellplast 9 mm, CS 10 x 25 mm Med eller utan branddrev EI 60 Figur 7 Isolerat plaströr typ PE Ø110 mm i vägg. Rörtjocklek (t): 4,2 mm C/U Cellgummi typ Armaflex AF 13 mm, LS 300 mm 10 x 25 mm Med eller utan branddrev EI 60 Figur 8 Figur 7 Applicera FT Graphite runt rör på båda sidor av vägg. Applicera FT Graphite 10 mm brett och 25 mm djupt, runt isolering på stål och koppar rör. CS: Angiven rörisolering kontinuerligt i hela rörets längd, och i själva genomföringen. Figur 8 Applicera FT Graphite runt kabel på båda sidor av vägg. LS: Röret ska ha genomgående rörisolering, tjocklek 13 mm. Längd 300 mm ut på varje sida av väggen. CS: Angiven rörisolering kontinuerligt i hela rörets längd i, och i själva genomföringen. LS: Röret ska ha genomgåednde rörisolering typ Armaflex i längd 300 mm ut på varje sida av vägg. Det kan eventuellt användas motsvarande cellgummi i brandklass Euroklass B/BL, s3-d0. Förklaring på förkortningar vid rörisolering (fer : 2009, Tabell 1): LS: Längd ut från vägg på båda sidor och i själva genomföring. LS: Längder på rörisolering kan ökas men inte reduceras. 4

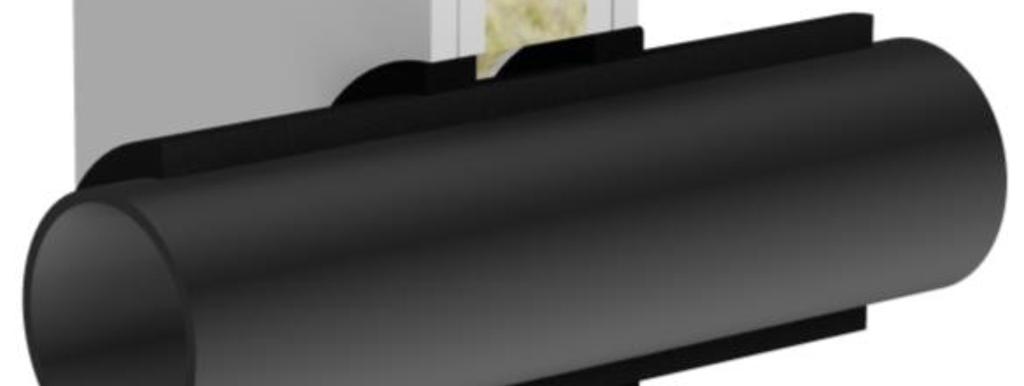

5 Isolerat rör av stål och koppar (d) Ø35 mm i vägg. Rör tjocklek (t): 1,0 mm C/U Rörisolation: Tjocklek Rörisolation: Typ, densitet (mm), Längd (mm), Cellgummi typ Armaflex AF 13 mm, LS 700 mm 10 x 25 mm Med eller utan branddrev EI 90 Figur 9 Cellgummi typ Armaflex AF 25 mm, LS 700 mm 10 x 25 mm Med eller utan branddrev EI 90 Figur 9 Cellgummi typ Armaflex AF 25 mm, LS 700 mm 10 x 25 mm Med eller utan branddrev EI 90 Figur 9 Figur 5 Isolerat rör av stål eller koppar Ø35 mm isolerat med cellgummi. Applicera fogmassan runt rörisolering på båda sidor av vägg. LS: Röret ska ha genomgående rörisolering, tjocklek 13 eller 25 mm, längd 700 mm ut på varje sida av väggen. LS: Röret ska ha genomgående rörisolering typ Armaflex i längd 300 mm ut på varje sida av vägg. Det kan eventuellt användas motsvarande cellgummi i brandklass Euroklass B/BL, s3-d0. Förklaring på förkortningar vid rörisolering (fer : 2009, Tabell 1): LS: Längd ut från vägg på båda sidor och i själva genomföringen. LS: Längder på rörisolering kan ökas men inte reduceras. 5

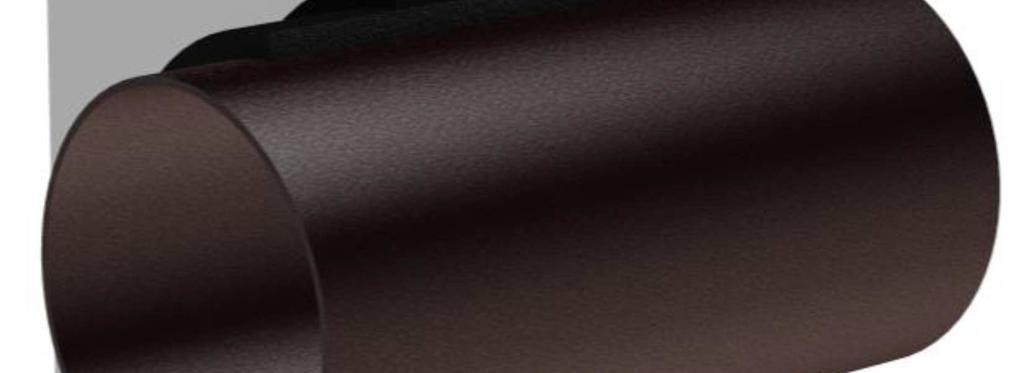

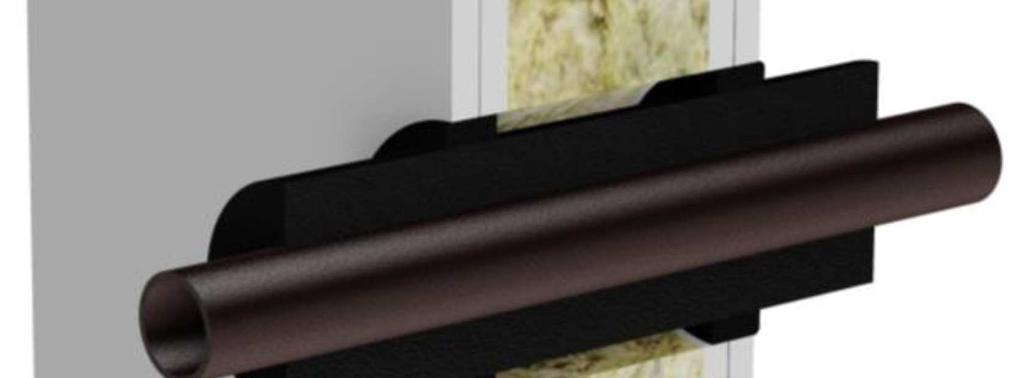

6 Isolerat stålrör (d) Ø219 mm i betongvägg. Rör tjocklek (t): 4,5 mm Rörisolering: Tjocklek Rörisolering: Typ, densitet (mm), Längd (mm), Cellgummi typ Armaflex AF 25 mm, LS 700 mm 6 x 25 mm Med eller utan branddrev EI 120 Figur 10 Cellgummi typ Armaflex AF 13 mm, LS 750 mm 10 x 25 mm Med eller utan branddrev EI 120 Figur 11 Figur 10 Figur 11 Stålrör Ø42 mm isolerat med 25 mm cellgummi. Stålrör Ø219 mm isolerat med 13 mm cellgummi. Applicera fogmassan runt rörisolering på båda sidor av väggen. Applicera fogmassan runt rörisolering på båda sidor av väggen. Applicera FT Graphite 6 mm brett och 25 mm djupt. LS: Röret ska ha genomgående rörisolering typ Armaflex i längd 700 och 750 mm ut på varje sida av väggen. Det kan eventuellt användas motsvarande cellgummi i brandklass Euroklass B/BL, s3-d0. Förklaring på förkortningar vid rörisolering (fer : 2009, Tabell 1): LS: Längd ut från väggen på båda sidor och i själva genomföringen. LS: Längder på rörisolering kan ökas men inte reduceras. 6

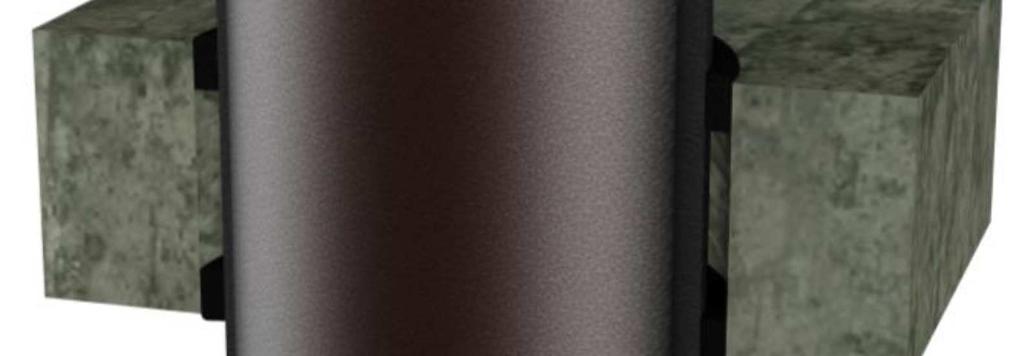

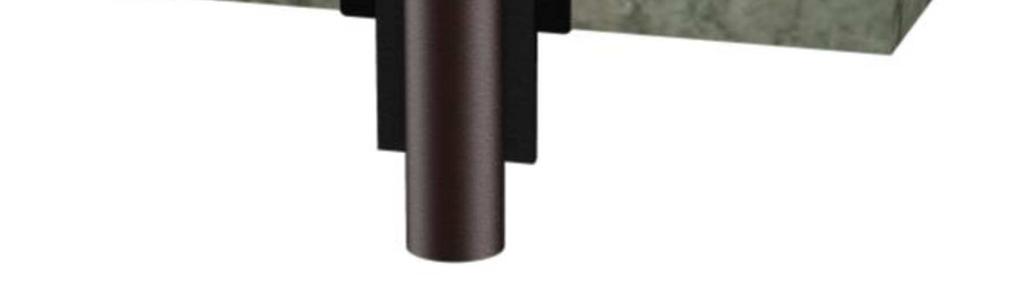

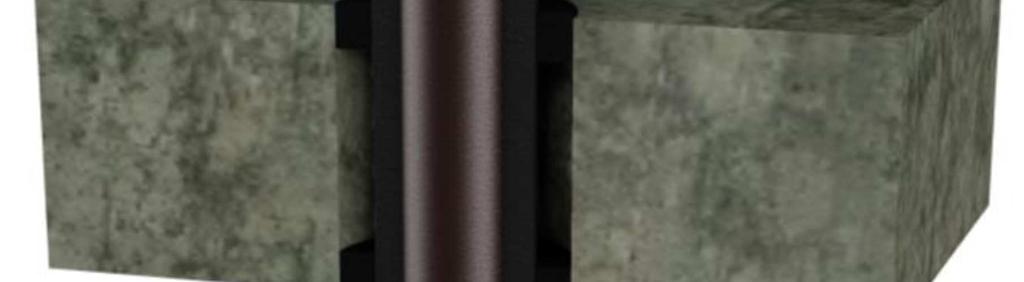

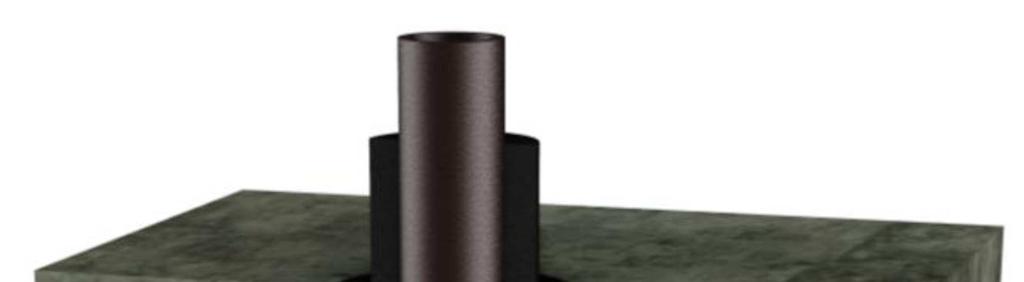

7 Betongvägg och betongbjälklag 150 mm Isolerat stålrör (d) Ø219 mm i betongbjälklag. Rör tjocklek (t): 4,5 mm C/U Rörisolering: Tjocklek Bredd x djup FT Branddrev, typ, densitet, Rörisolering: Typ, densitet (mm), Längd (mm), Graphite, från två sidor (mm) Cellgummi typ Armaflex AF 13 mm, LS 750 mm 15 x 25 mm Med eller utan branddrev EI 180 Figur 12 Cellgummi typ Armaflex AF 13 mm, LS 750 mm 10 x25 mm Med eller utan branddrev EI 60 Figur 13 Figur 12 Figur 13 Stålrör Ø42 isolerat med 13 mm cellgummi. Stålrör Ø219 isolerat med 13 mm cellgummi. Applicera fogmassan runt rörisolering på båda sidor av bjälklaget. Applicera fogmassan runt röret på båda sidor av bjälklaget. Applicera FT Graphite 15 mm brett och 25 mm djupt. LS: Röret ska ha genomgående rörisolering typ Armaflex i längd 750 mm ut på varje sida av vägg. Det kan eventuellt användas motsvarande cellgummi i brandklass Euroklass B/BL, s3-d0. Förklaring på förkortningar vid rörisolering (fer : 2009, Tabell 1): LS: Längd ut från väggen på båda sidor och i själva genomföringen. LS: Längder på rörisolering kan ökas men inte reduceras. 7

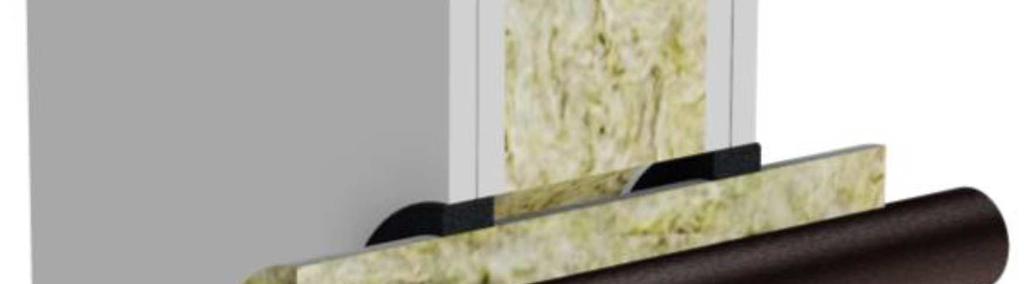

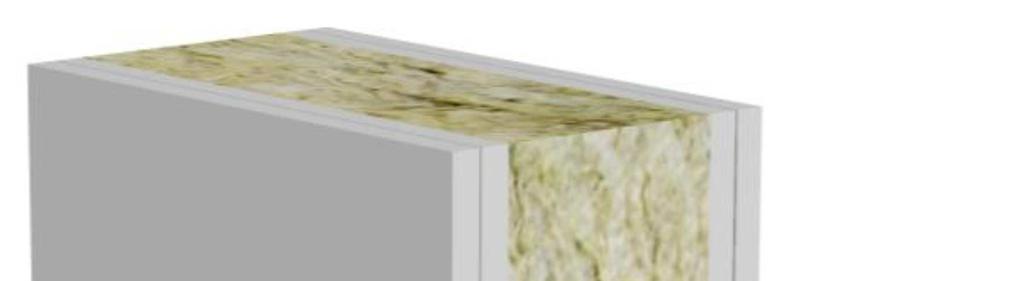

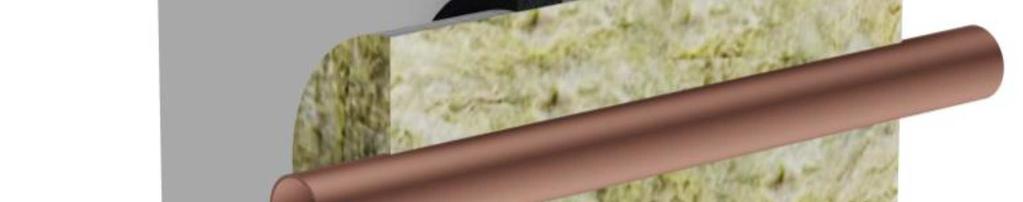

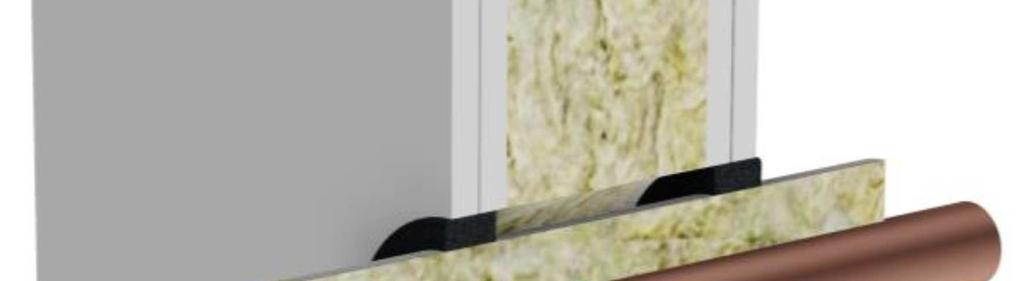

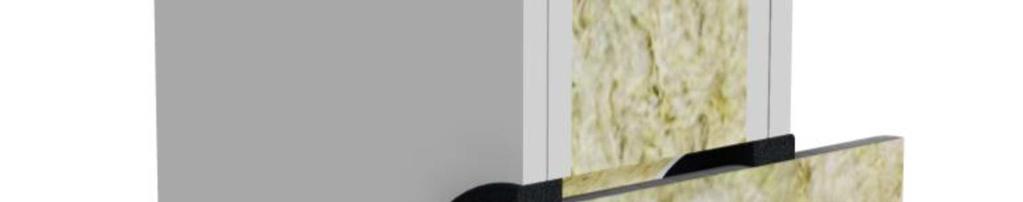

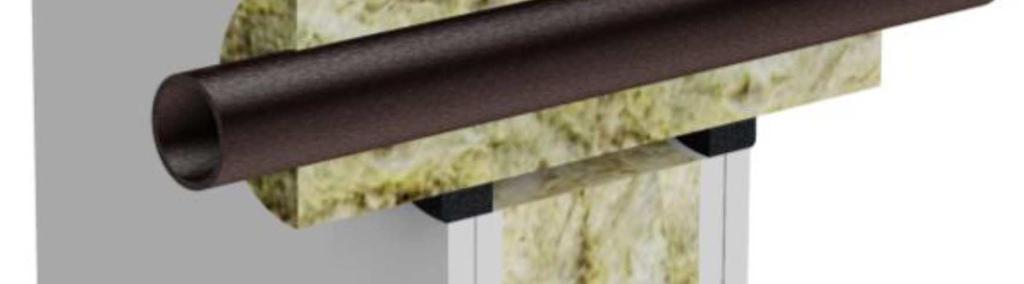

8 Rörisolering: Typ, densitet Rörisolering: Tjocklek (mm), Längd (mm), Gips- og betongvägg 100 mm Bredd x djup FT Graphite, Branddrev, typ, densitet, Isolerat rör av stål och koppar (d) Ø35 mm. Rör tjocklek (t): 1,5 mm C/U Stenull, densitet kg/m³ 25 mm, LS 750 mm 10 x 25 mm Med eller utan branddrev EI 90 Figur 14 Isolerat rör av stål (d) Ø42,5 mm. Rör tjocklek (t): 3,25 mm C/U Stenull, densitet kg/m³ 50 mm, LS 750 mm 10 x 25 mm Med eller utan branddrev EI 90 Figur 15 Stenull, densitet kg/m³ 25 mm, LS 750 mm 10 x 25 mm Med eller utan branddrev EI 60 Figur 15 Figur 14 Rör av stål och koppar Ø35 mm isolerat med rörskål av stenull, 25 mm tjockt. Applicera fogmassan runt rörisolering på båda sidor av vägg. Figur 15 Rör av stål och koppar Ø42,5 mm isolerat med rörskål av stenull, 25 mm tjockt. Applicera fogmassan runt rörisolering på båda sidor av vägg. LS: Röret ska ha genomgående rörisolering, 750 mm långt ut på varje sida av väggen. LS: Tjocklek och densitet på rörisolering får ökas men inte reduceras. LS: Längder på rörisolering får ökas men inte reduceras. LS: Röret ska ha genomgående rörisolering, 750 mm långt ut på varje sida av väggen. LS: Tjocklek och densitet på rörisolering får ökas men inte reduceras. LS: Längder på rörisolering får ökas men inte reduceras. 8

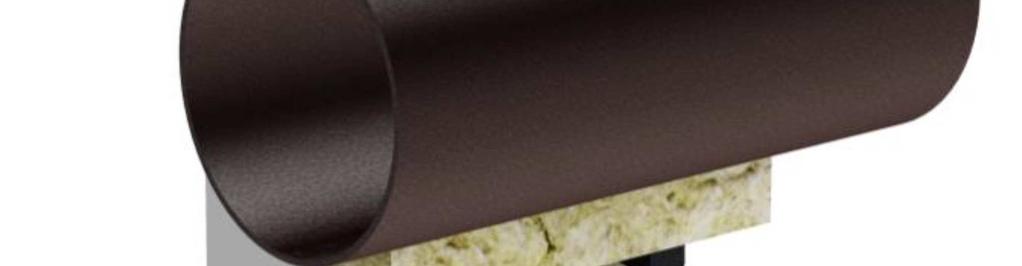

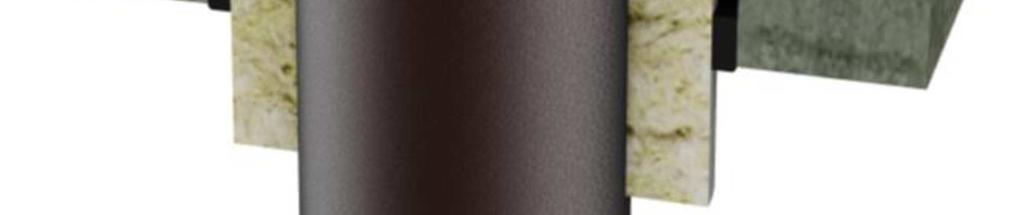

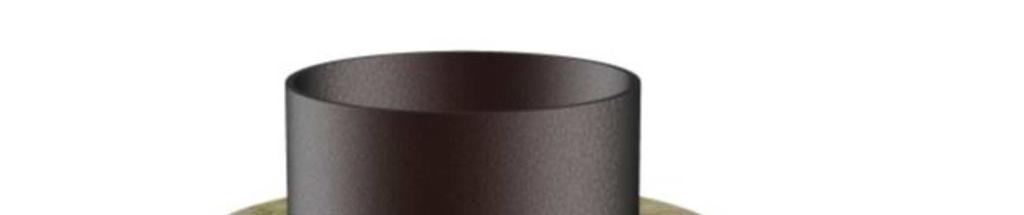

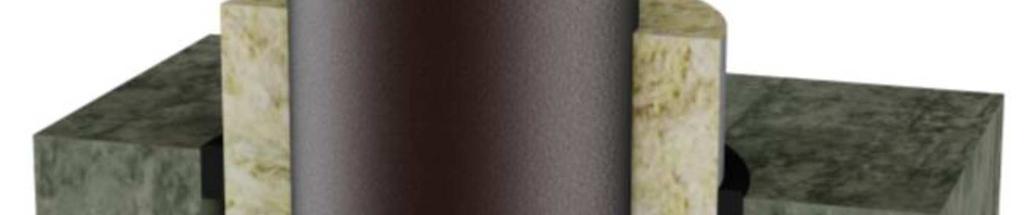

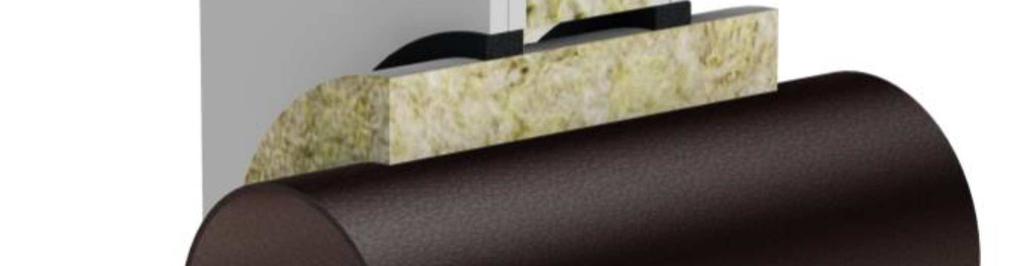

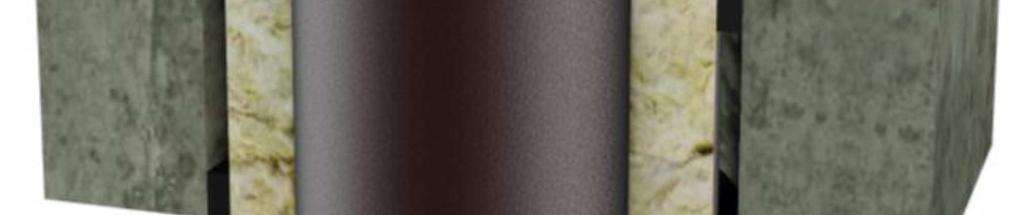

9 Gips- och betongvägg 100 mm Betongbjälklag 150 mm Isolerat stålrör (d) Ø219 mm. Rör tjocklek (t): 4,5 mm. C/U Rörisolering: Tjocklek Rörisolering: Typ, densitet (mm), Längd (mm), Stenull, densitet kg/m 3 25 mm, LS 700 mm 10 x 25 mm Med eller utan branddrev EI 120 Figur 16 Stenull, densitet kg/m 3 25 mm, LS 1000 mm 10 x 25 mm Med eller utan branddrev EI 90 Figur 17 Figur 16 Stålrör i bjälklag (d) Ø219 mm isolerat med 25 mm stenull. Applicera fogmassan runt rörisolering på båda sidor av bjälklag. Figur 17 Stålrör i vägg (d) Ø219 mm isolerat med 25 mm stenull. Applicera fogmassan runt rörisolering på båda sidor av väggen. LS: Röret ska ha genomgående rörisolering i längd 700 mm och 1000 mm ut på varje sida av vägg eller bjälklag. Förklaring på förkortningar vid rörisolering (fer : 2009, Tabell 1): LS: Längd ut från vägg på båda sidor och i själva genomföringen. LS: Tjocklek och densitet på rörisolering i tabellen får ökas, men får inte reduceras. LS: Längder på rörisolering kan ökas men inte reduceras. 9

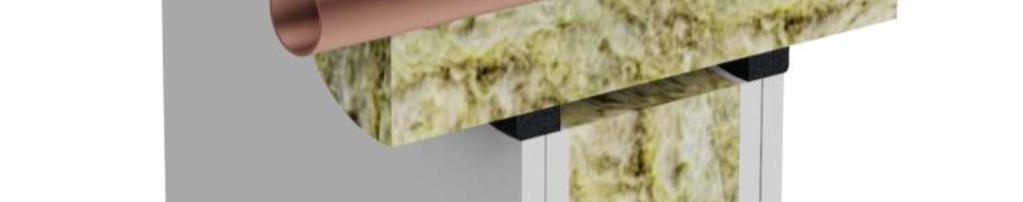

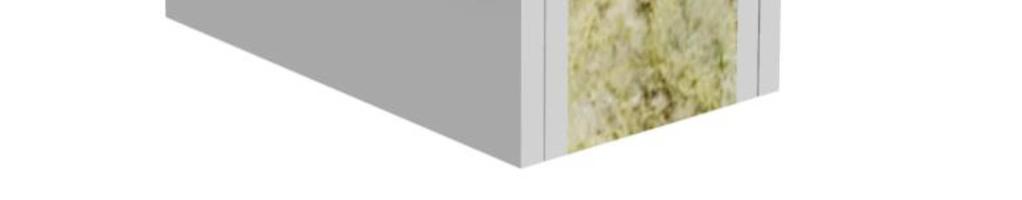

10 Isolerat rör av stål eller koppar (d) Ø35 mm. Rör tjocklek (t): 1,5 mm. C/U Rörisolering: Tjocklek Rörisolering: Typ, densitet (mm), Längd (mm), Stenull, densitet kg/m³ 50 mm, LS 700 mm 6 x 25 mm Med eller utan branddrev EI 120 Figur 18 Stenull, densitet kg/m³ 50 mm, LS 700 mm 10 x 25 mm Med eller utan branddrev EI 90 Figur 18 Figur 10 Rör av stål eller koppar Ø35 mm isolerat med rörskål av stenull, 50 mm tjockt. Applicera fogmassan runt rörisolering på båda sidor av väggen. Applicera FT Graphite 6 mm brett och 25mm djupt för brandklass EI 120 eller 10 mm och 25 mm djupt för EI 90. LS: Röret ska ha genomgående rörisolering i längd 700 mm ut på varje sida av vägg eller bjälklag. Förklaring på förkortningar vid rörisolering (fer : 2009, Tabell 1): LS: Längd ut från vägg på båda sidor och i själva genomföring. LS: Tjocklek och densitet på rörisolering i tabellen får ökas, men får inte reduceras. LS: Längder på rörisolering kan ökas men inte reduceras. 10

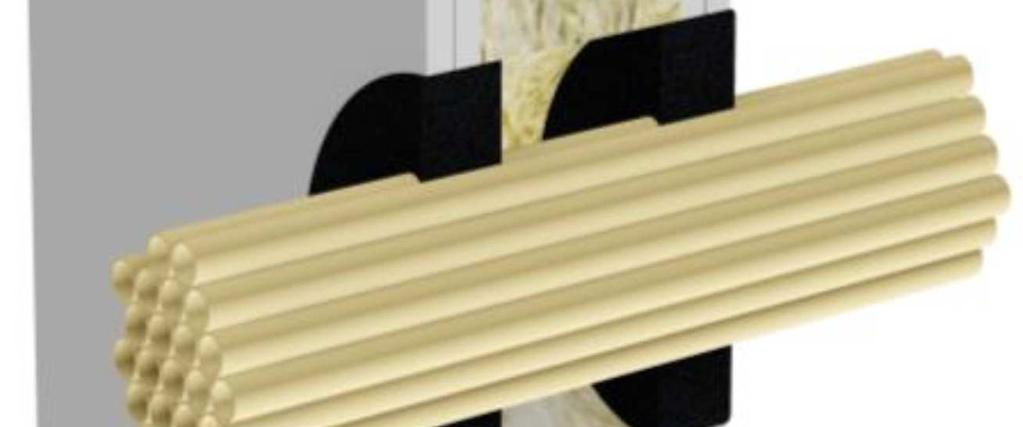

11 Kabelbunt, VP-rör i bunt diameter (Ø) El kabelbunt (d) Ø110 mm med kabel (d) Ø20 mm El kabelbunt (d) Ø110 mm med kabel (d) Ø14 mm EL VP-rör i bunt Ø110 mm med slangar (d) Ø14 mm Figur 11 Applicera fogmassan runt kabelbunt på båda sidor av väggen. Applicera FT Graphite 25 mm brett och 40 mm djupt. 25 x 40 mm 50 mm FS FT Board eller stenull densitet 150kg/m³ 30 x 25 mm 10 x 40 mm Figur 20 Applicera fogmassan runt kabelbunt på båda sidor av väggen. Applicera FT Graphite 30 mm brett och 25 mm djupt. Stenull densitet 100kg/m³ Med eller utan branddrev EI 60 Figur 19 EI 120 Figur 20 EI 60 Figur 21 Figur 21 Applicera fogmassan runt kabelbunt på båda sidor av väggen. Applicera FT Graphite 10 mm brett och 40 mm djupt. Figur 21 gäller även för vägg 150 mm 11

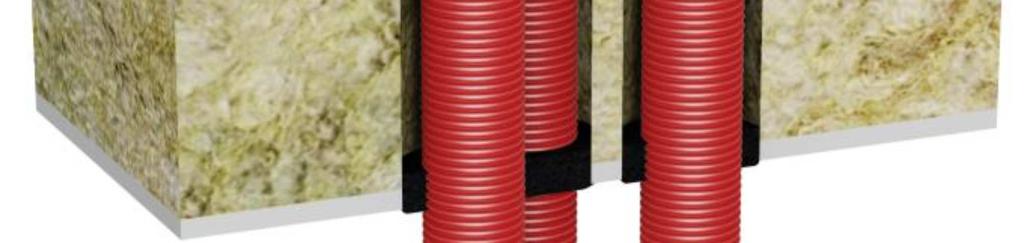

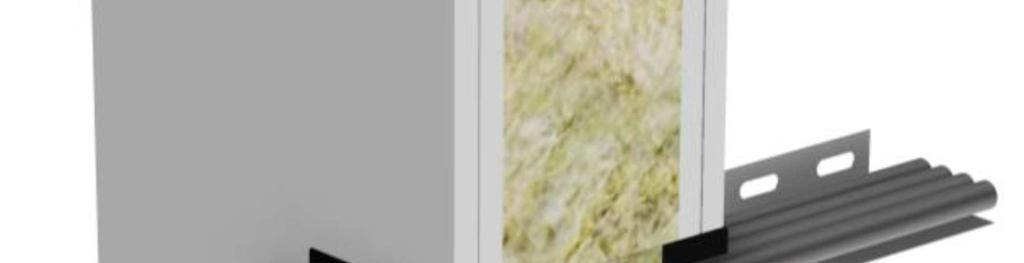

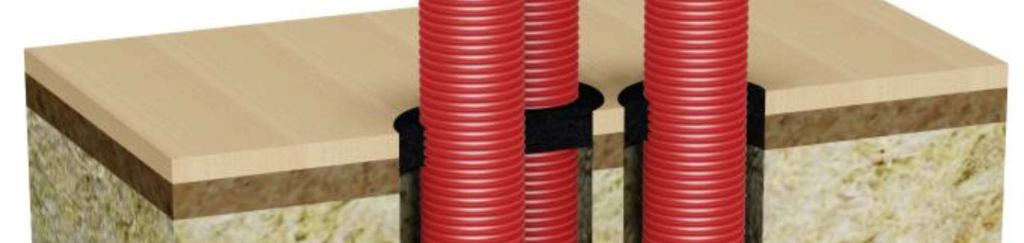

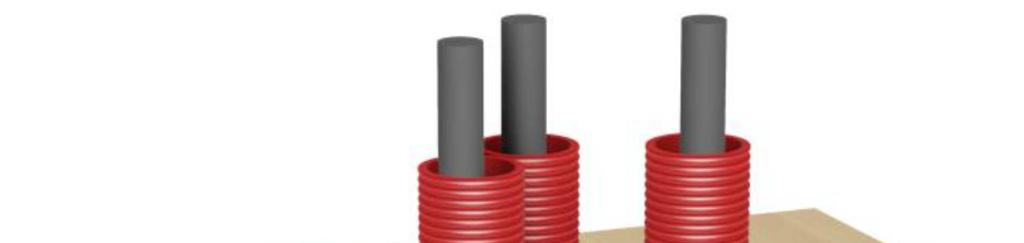

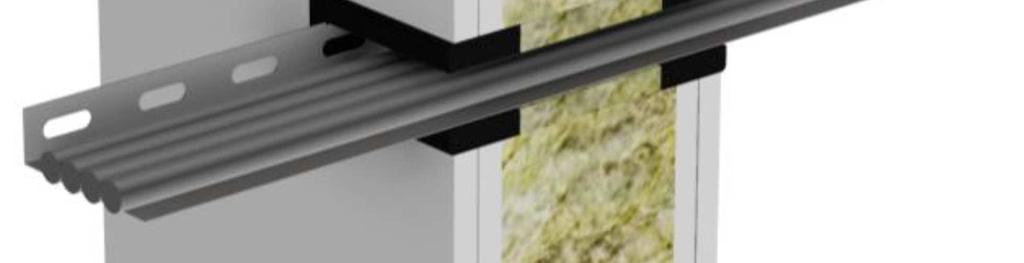

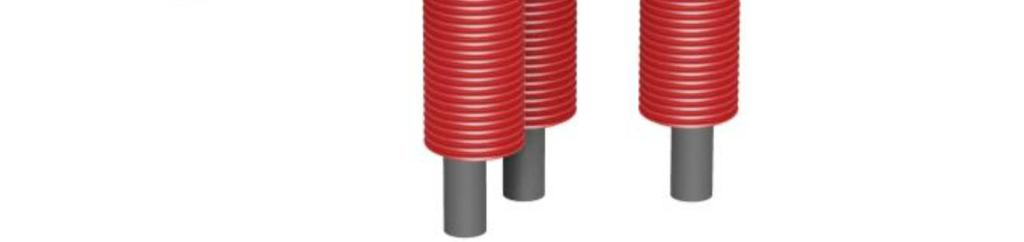

12 Kabelstege Kabelstege 150 x 25 mm med kabel (d) Ø20 mm Kabelstege 150 x 25 mm med kabel (d) Ø14 mm 10 x 40 mm 50 mm FS FT Board eller stenull densitet 150kg/m³ 10 x 40 mm 50 mm FS FT Board eller stenull densitet 150kg/m³ EI 60 Figur 22 EI 180 Figur 22 Gips- och betongvägg 100 mm Betong- och träbjälklag 150 mm Flexslang diameter (Ø) Flexslangar i bunt med upp till 2 st PVC slang (d) Ø50 mm med kabel (d) Ø22 mm Figur 22 Applicera fogmassan runt kabelstege på båda sidor av vägg. Applicera FT Graphite 10 mm brett och 40 mm djupt. 15 x 25 mm Med eller utan branddrev E 120 Figur 23 Figur 23 Applicera fogmassan runt flexslangar på båda sidor av vägg/bjälklag. Applicera FT Graphite 15 mm brett och 25 mm djupt. 12
