1 INSTALLATIONSINSTRUKTION BRAND MASSA SKYDDS 1

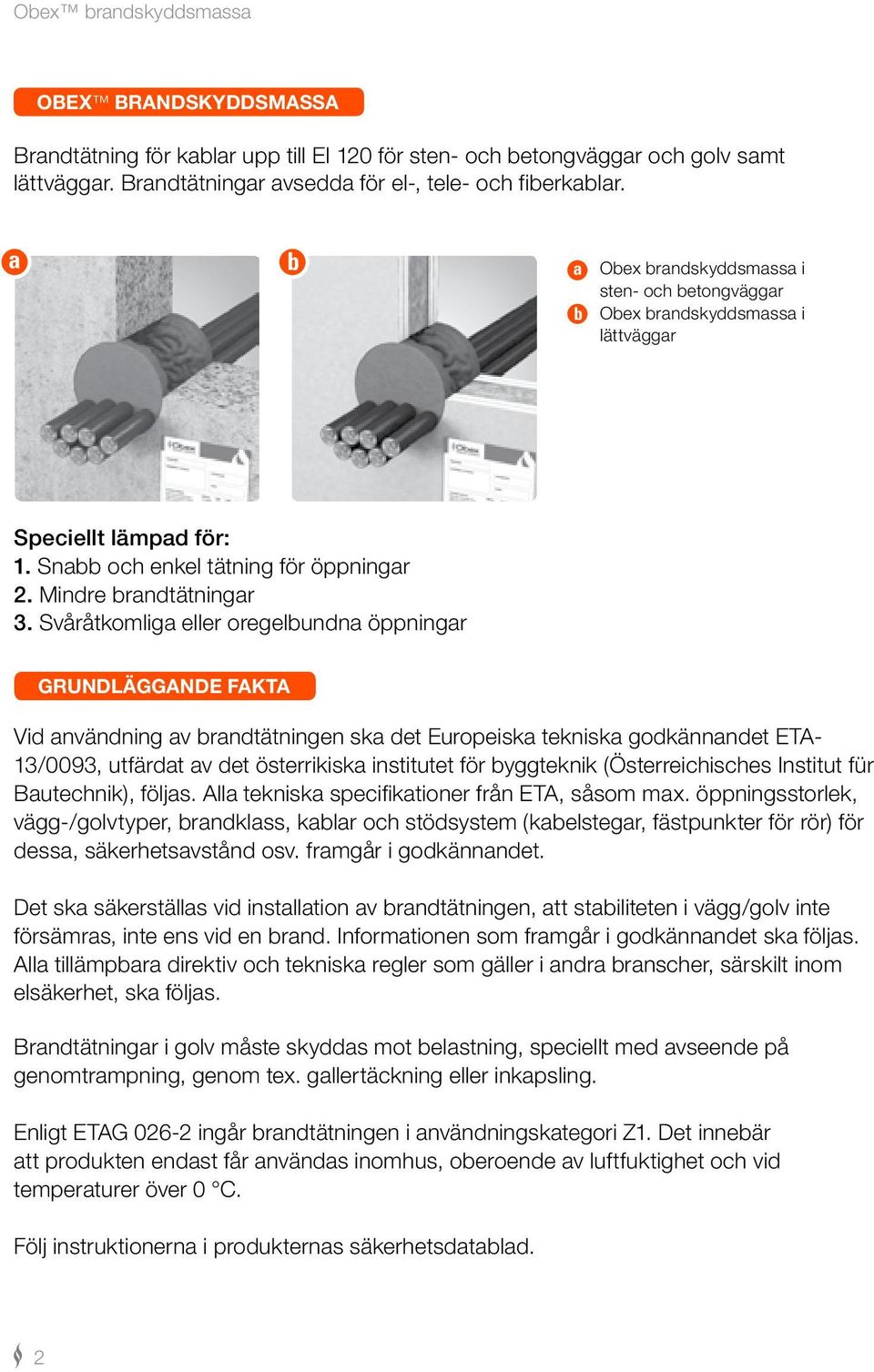

2 OBEX brandskyddsmassa Brandtätning för kablar upp till EI 120 för sten- och betongväggar och golv samt lättväggar. Brandtätningar avsedda för el-, tele- och fiberkablar. a b a b Obex brandskyddsmassa i sten- och betongväggar Obex brandskyddsmassa i lättväggar Speciellt lämpad för: 1. Snabb och enkel tätning för öppningar 2. Mindre brandtätningar 3. Svåråtkomliga eller oregelbundna öppningar GRUNDLÄGGANDE FAKTA Vid användning av brandtätningen ska det Europeiska tekniska godkännandet ETA- 13/0093, utfärdat av det österrikiska institutet för byggteknik (Österreichisches Institut für Bautechnik), följas. Alla tekniska specifikationer från ETA, såsom max. öppningsstorlek, vägg-/golvtyper, brandklass, kablar och stödsystem (kabelstegar, fästpunkter för rör) för dessa, säkerhetsavstånd osv. framgår i godkännandet. Det ska säkerställas vid installation av brandtätningen, att stabiliteten i vägg/golv inte försämras, inte ens vid en brand. Informationen som framgår i godkännandet ska följas. Alla tillämpbara direktiv och tekniska regler som gäller i andra branscher, särskilt inom elsäkerhet, ska följas. Brandtätningar i golv måste skyddas mot belastning, speciellt med avseende på genomtrampning, genom tex. gallertäckning eller inkapsling. Enligt ETAG ingår brandtätningen i användningskategori Z1. Det innebär att produkten endast får användas inomhus, oberoende av luftfuktighet och vid temperaturer över 0 C. Följ instruktionerna i produkternas säkerhetsdatablad. 2

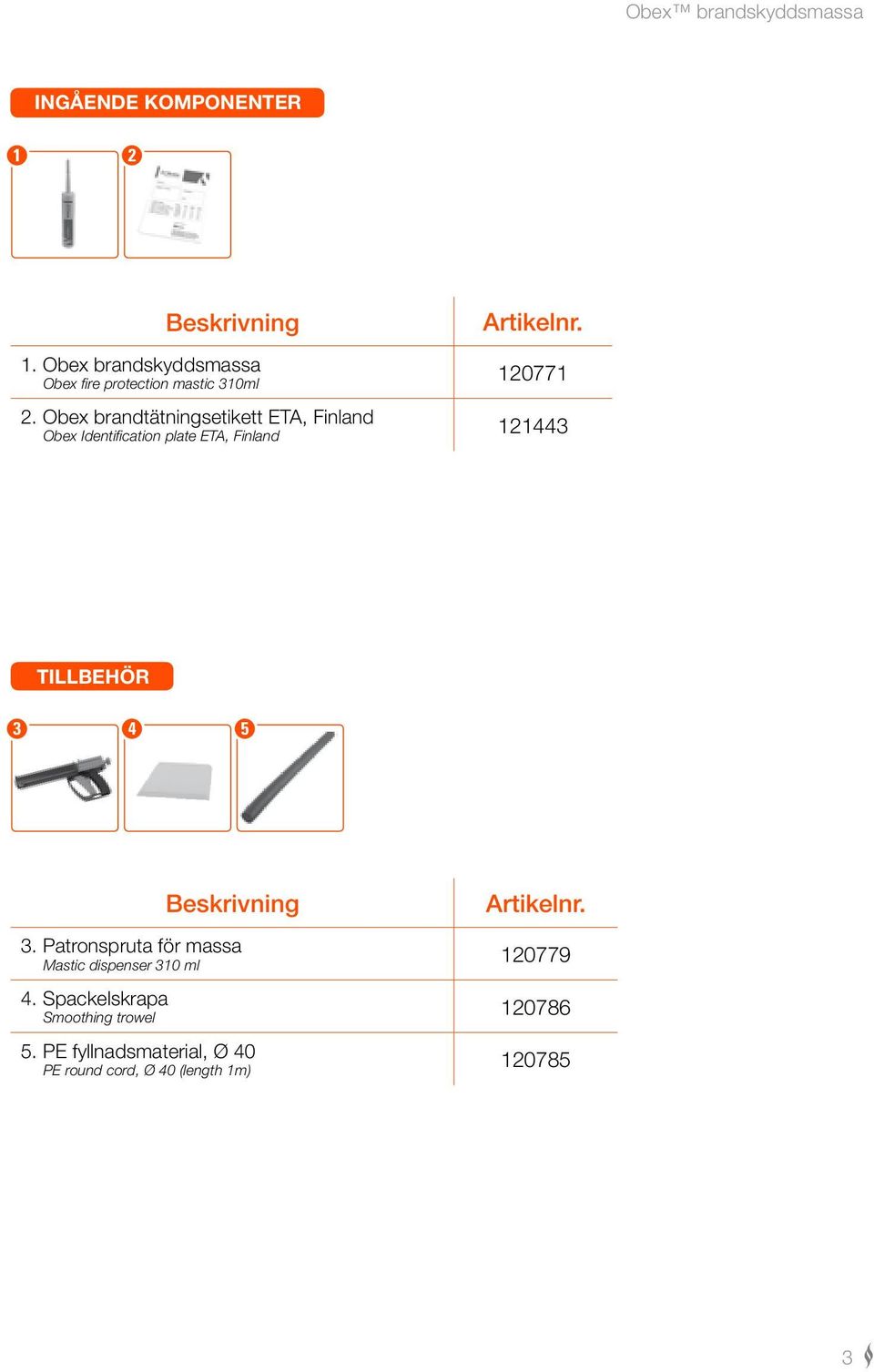

3 INGÅENDE KOMPONENTER 1 2 Beskrivning Artikelnr. 1. Obex brandskyddsmassa Obex fire protection mastic 310ml Obex brandtätningsetikett ETA, Finland Obex Identification plate ETA, Finland TILLBEHÖR Beskrivning Artikelnr. 3. Patronspruta för massa Mastic dispenser 310 ml Spackelskrapa Smoothing trowel PE fyllnadsmaterial, Ø 40 PE round cord, Ø 40 (length 1m)

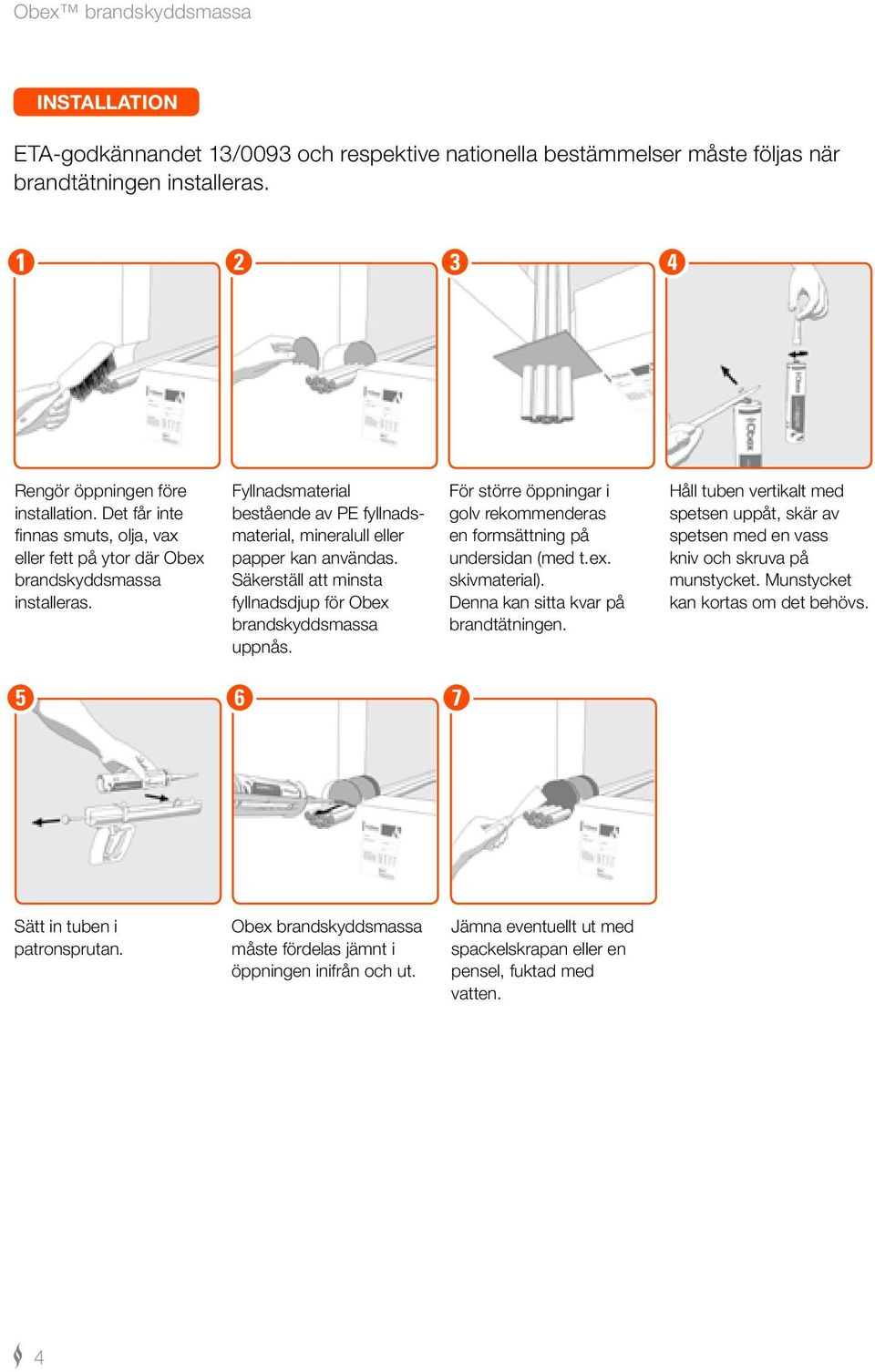

4 INSTALLATION ETA-godkännandet 13/0093 och respektive nationella bestämmelser måste följas när brandtätningen installeras Rengör öppningen före installation. Det får inte finnas smuts, olja, vax eller fett på ytor där Obex brandskyddsmassa installeras. Fyllnadsmaterial bestående av PE fyllnadsmaterial, mineralull eller papper kan användas. Säkerställ att minsta fyllnadsdjup för Obex brandskyddsmassa uppnås. För större öppningar i golv rekommenderas en formsättning på undersidan (med t.ex. skivmaterial). Denna kan sitta kvar på brandtätningen. Håll tuben vertikalt med spetsen uppåt, skär av spetsen med en vass kniv och skruva på munstycket. Munstycket kan kortas om det behövs Sätt in tuben i patronsprutan. Obex brandskyddsmassa måste fördelas jämnt i öppningen inifrån och ut. Jämna eventuellt ut med spackelskrapan eller en pensel, fuktad med vatten. 4

5 UPPGRADERING AV INSTALLATION Nya kablar kan installeras i den befintliga brandtätningen. Använd ett lämpligt skär-/ borrverktyg för att göra tillräckligt stor öppning i brandtätningen i enlighet med nödvändiga skyddsåtgärder och säkerhetsföreskrifter. Där eventuella hål eller glipor uppstått, ska dessa fyllas med Obex brandskyddsmassa. Säkerställ att den uppgraderade installationen uppfyller kraven i enlighet med ETA. KOMPLETTERANDE NATIONELLA KRAV Nationella byggregler kan gälla. Kontakta ditt lokala Roxtec kontor för mer information. 5

6 ALLMÄNNA INSTRUKTIONER Kablarna ska fästas på kabelrännor och kabelstegar eller i annan form av stödsystem i enlighet med tekniska regler. Stödsystemen för kablar (kabelrännor och kabelstegar) och tillhörande stöd eller fästanordningar ska vara av stål och fästas på båda sidorna av brandtätningarna så att en ytterligare mekanisk påfrestning vid brand inte kan påverka brandtätningen under den tidsperiod som anges i den tillämpliga brandklassen. I detta avseende måste tekniska regler och specifikationer från stödsystemens tillverkare följas. Fyllnadsgraden av kablar får vara max. 60 % av öppningens area. Det första kabelstödet ska monteras max. 200 mm från brandtätningen för vägginstallation och 250 mm för golvinstallation (För golv krävs endast stöd på ovansidan). 1 2 > > 50 2 < ) < 200 < Fig. 1: Stödsystem i vägg. Fig. 2: Stödsystem i golv. 1 Sten- och betongvägg 1 2 För brandklass EI 120: 2 Beklädnadsmaterial bestående av gips, 3 silikat- eller kalciumsilikatskiva 4 3 För brandklass EI 120: Tilläggsskiva (bredd 50 mm) av gips, silikat- eller kalciumsilikat 4 Obex brandskyddsmassa 5 Kablar 6 Första stödpunkten Första stödpunkten Sten- och betonggolv Obex brandskyddsmassa Kablar 6

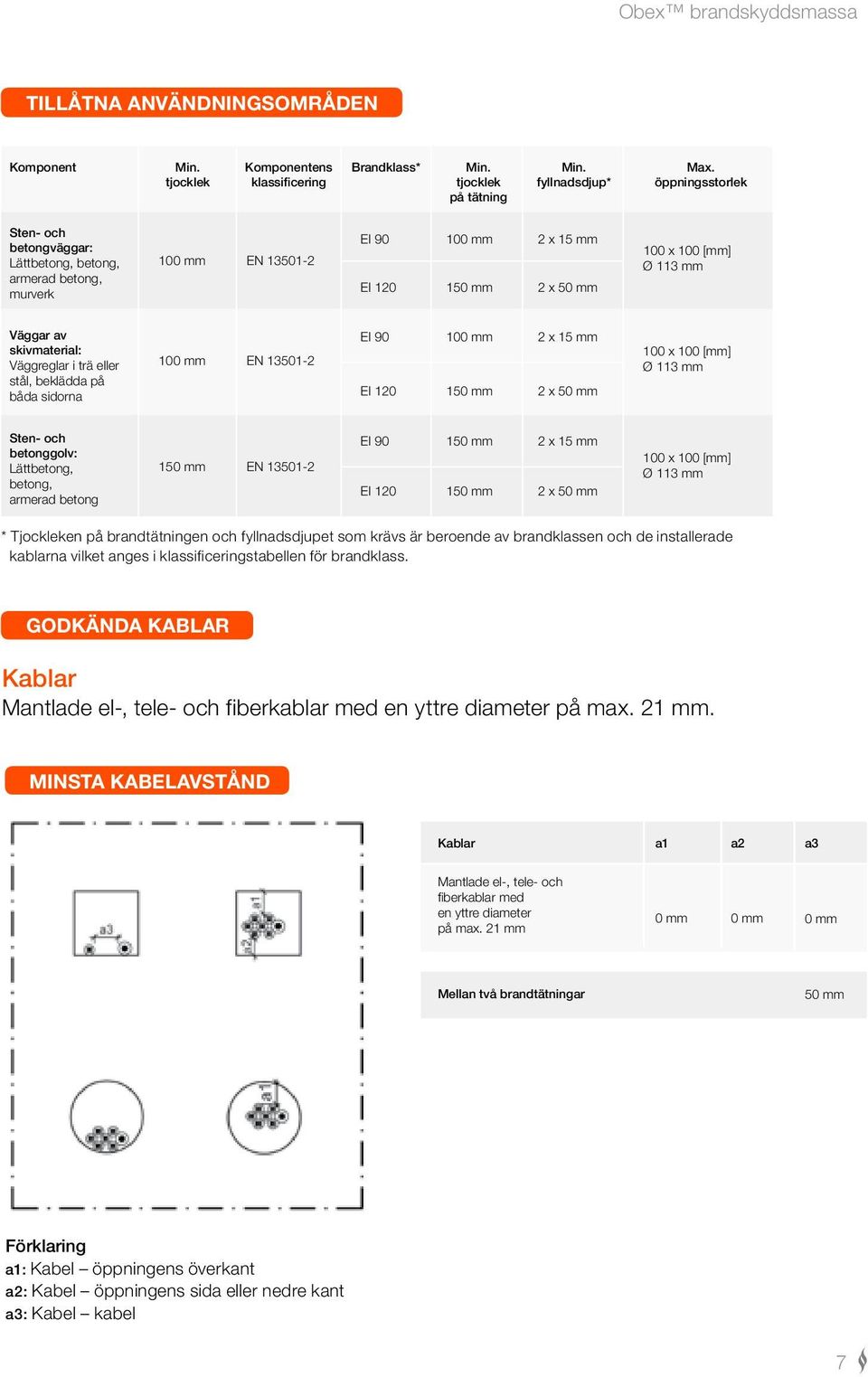

7 Tillåtna ANVÄNDNINGSOMRÅDEN Komponent Min. tjocklek Komponentens klassificering Brandklass* Min. tjocklek på tätning Min. fyllnadsdjup* Max. öppningsstorlek Sten- och betongväggar: Lättbetong, betong, armerad betong, murverk 100 mm EN EI mm 2 x 15 mm EI mm 2 x 50 mm 100 x 100 [mm] Ø 113 mm Väggar av skivmaterial: Väggreglar i trä eller stål, beklädda på båda sidorna 100 mm EN EI 90 EI mm 150 mm 2 x 15 mm 2 x 50 mm 100 x 100 [mm] Ø 113 mm Sten- och betonggolv: Lättbetong, betong, armerad betong 150 mm EN EI 90 EI mm 150 mm 2 x 15 mm 2 x 50 mm 100 x 100 [mm] Ø 113 mm * Tjockleken på brandtätningen och fyllnadsdjupet som krävs är beroende av brandklassen och de installerade kablarna vilket anges i klassificeringstabellen för brandklass. GODKÄNDA KABLAR Kablar Mantlade el-, tele- och fiberkablar med en yttre diameter på max. 21 mm. MINSTA KABELAVSTÅND Kablar a1 a2 a3 Mantlade el-, tele- och fiberkablar med en yttre diameter på max. 21 mm 0 mm 0 mm 0 mm Mellan två brandtätningar 50 mm Förklaring a1: Kabel öppningens överkant a2: Kabel öppningens sida eller nedre kant a3: Kabel kabel 7

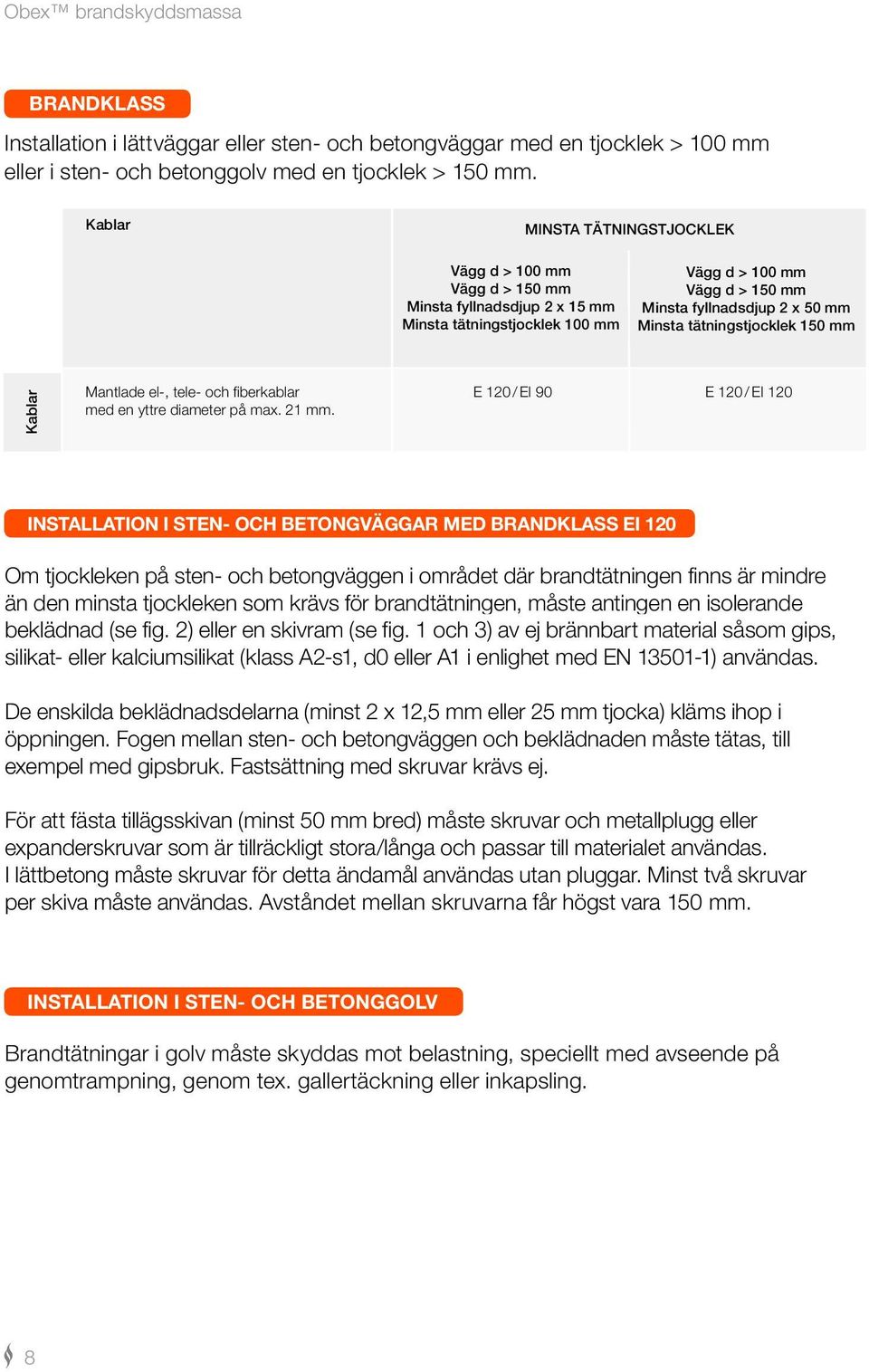

8 Brandklass Installation i lättväggar eller sten- och betongväggar med en tjocklek > 100 mm eller i sten- och betonggolv med en tjocklek > 150 mm. Kablar MINSTA TÄTNINGSTJOCKLEK Vägg d > 100 mm Vägg d > 150 mm Minsta fyllnadsdjup 2 x 15 mm Minsta tätningstjocklek 100 mm Vägg d > 100 mm Vägg d > 150 mm Minsta fyllnadsdjup 2 x 50 mm Minsta tätningstjocklek 150 mm Kablar Mantlade el-, tele- och fiberkablar med en yttre diameter på max. 21 mm. E 120 / EI 90 E 120 / EI 120 INSTALLATION I STEN- OCH BETONGVÄGGAR MED BRANDKLASS EI 120 Om tjockleken på sten- och betongväggen i området där brandtätningen finns är mindre än den minsta tjockleken som krävs för brandtätningen, måste antingen en isolerande beklädnad (se fig. 2) eller en skivram (se fig. 1 och 3) av ej brännbart material såsom gips, silikat- eller kalciumsilikat (klass A2-s1, d0 eller A1 i enlighet med EN ) användas. De enskilda beklädnadsdelarna (minst 2 x 12,5 mm eller 25 mm tjocka) kläms ihop i öppningen. Fogen mellan sten- och betongväggen och beklädnaden måste tätas, till exempel med gipsbruk. Fastsättning med skruvar krävs ej. För att fästa tillägsskivan (minst 50 mm bred) måste skruvar och metallplugg eller expanderskruvar som är tillräckligt stora/långa och passar till materialet användas. I lättbetong måste skruvar för detta ändamål användas utan pluggar. Minst två skruvar per skiva måste användas. Avståndet mellan skruvarna får högst vara 150 mm. INSTALLATION I STEN- OCH BETONGGOLV Brandtätningar i golv måste skyddas mot belastning, speciellt med avseende på genomtrampning, genom tex. gallertäckning eller inkapsling. 8

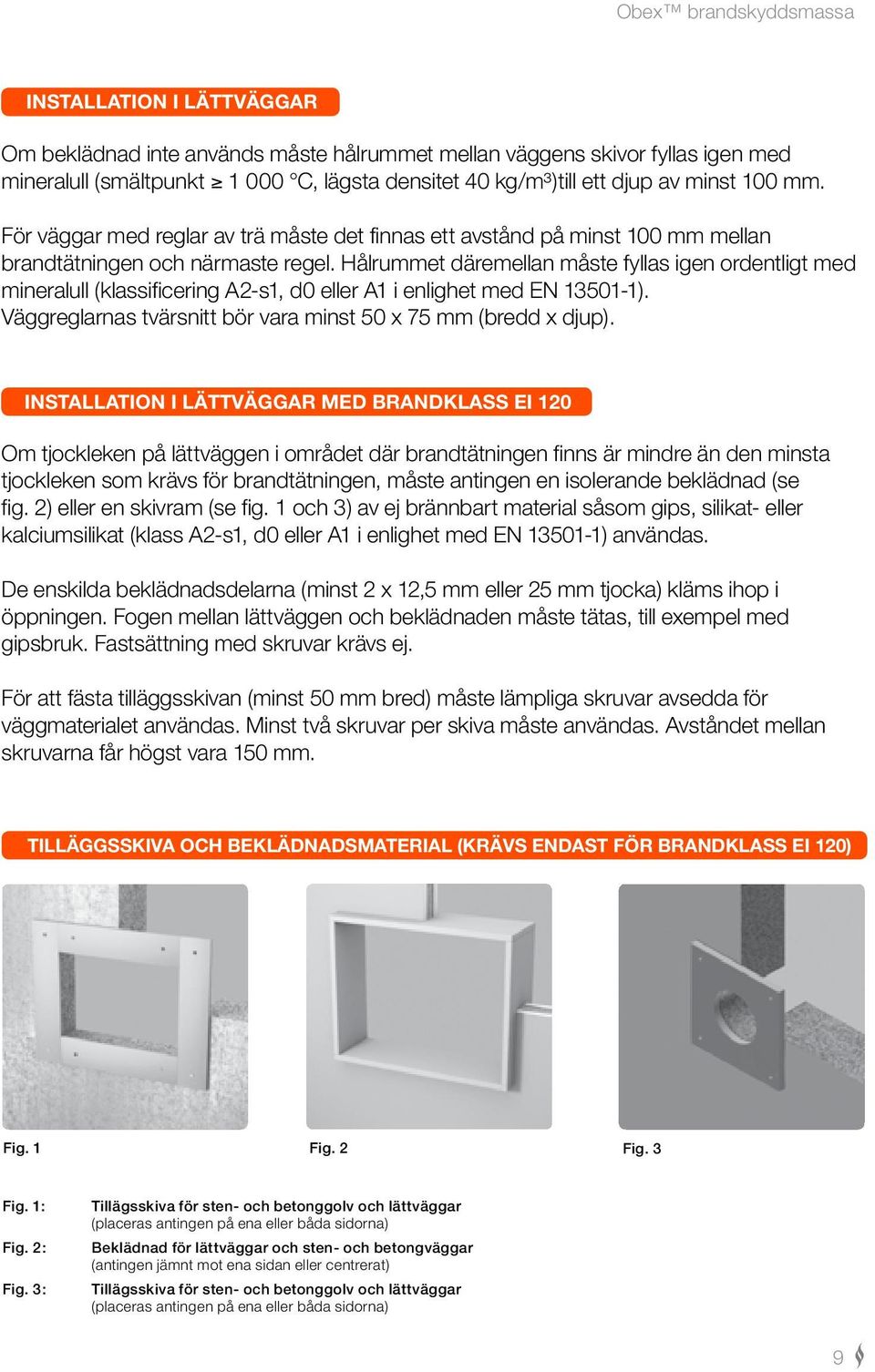

9 Installation i LÄTTväggar Om beklädnad inte används måste hålrummet mellan väggens skivor fyllas igen med mineralull (smältpunkt C, lägsta densitet 40 kg/m³)till ett djup av minst 100 mm. För väggar med reglar av trä måste det finnas ett avstånd på minst 100 mm mellan brandtätningen och närmaste regel. Hålrummet däremellan måste fyllas igen ordentligt med mineralull (klassificering A2-s1, d0 eller A1 i enlighet med EN ). Väggreglarnas tvärsnitt bör vara minst 50 x 75 mm (bredd x djup). INSTALLATION I LÄTTVÄGGAR MED brandklass ei 120 Om tjockleken på lättväggen i området där brandtätningen finns är mindre än den minsta tjockleken som krävs för brandtätningen, måste antingen en isolerande beklädnad (se fig. 2) eller en skivram (se fig. 1 och 3) av ej brännbart material såsom gips, silikat- eller kalciumsilikat (klass A2-s1, d0 eller A1 i enlighet med EN ) användas. De enskilda beklädnadsdelarna (minst 2 x 12,5 mm eller 25 mm tjocka) kläms ihop i öppningen. Fogen mellan lättväggen och beklädnaden måste tätas, till exempel med gipsbruk. Fastsättning med skruvar krävs ej. För att fästa tilläggsskivan (minst 50 mm bred) måste lämpliga skruvar avsedda för väggmaterialet användas. Minst två skruvar per skiva måste användas. Avståndet mellan skruvarna får högst vara 150 mm. TILLÄGGSSKIVA OCH BEKLÄDNADSMATERIAL (krävs endast för brandklass EI 120) Fig. 1 Fig. 2 Fig. 3 Fig. 1: Fig. 2: Fig. 3: Tillägsskiva för sten- och betonggolv och lättväggar (placeras antingen på ena eller båda sidorna) Beklädnad för lättväggar och sten- och betongväggar (antingen jämnt mot ena sidan eller centrerat) Tillägsskiva för sten- och betonggolv och lättväggar (placeras antingen på ena eller båda sidorna) 9

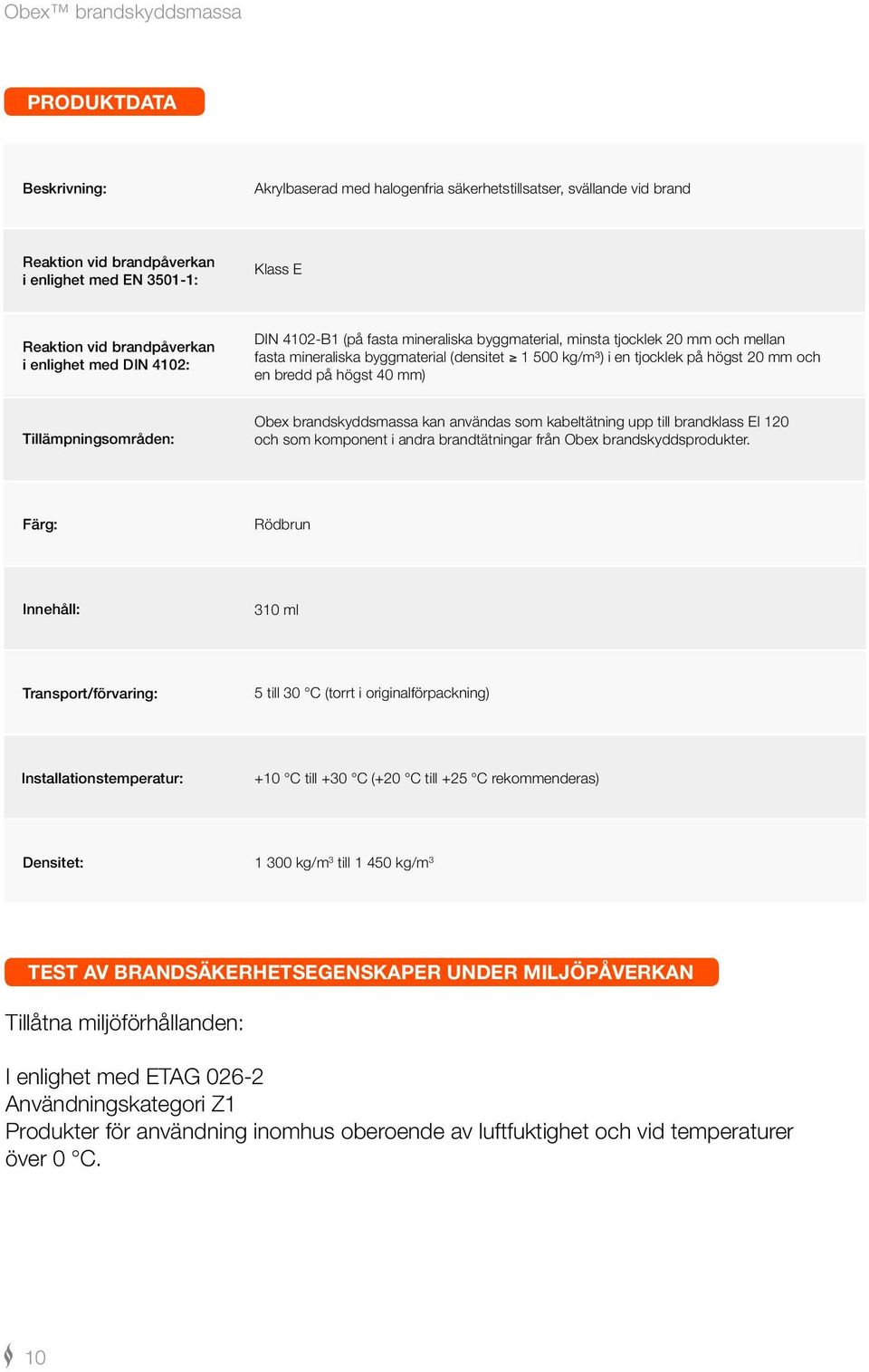

10 PRODUKTDATA Beskrivning: Akrylbaserad med halogenfria säkerhetstillsatser, svällande vid brand Reaktion vid brandpåverkan i enlighet med EN : Klass E Reaktion vid brandpåverkan i enlighet med DIN 4102: DIN 4102-B1 (på fasta mineraliska byggmaterial, minsta tjocklek 20 mm och mellan fasta mineraliska byggmaterial (densitet kg/m³) i en tjocklek på högst 20 mm och en bredd på högst 40 mm) Tillämpningsområden: Obex brandskyddsmassa kan användas som kabeltätning upp till brandklass EI 120 och som komponent i andra brandtätningar från Obex brandskyddsprodukter. Färg: Rödbrun Innehåll: 310 ml Transport/förvaring: 5 till 30 C (torrt i originalförpackning) Installationstemperatur: +10 C till +30 C (+20 C till +25 C rekommenderas) Densitet: kg/m 3 till kg/m 3 TEST AV BRANDSÄKERHETSEGENSKAPER UNDER MILJÖPÅVERKAN Tillåtna miljöförhållanden: I enlighet med ETAG Användningskategori Z1 Produkter för användning inomhus oberoende av luftfuktighet och vid temperaturer över 0 C. 10

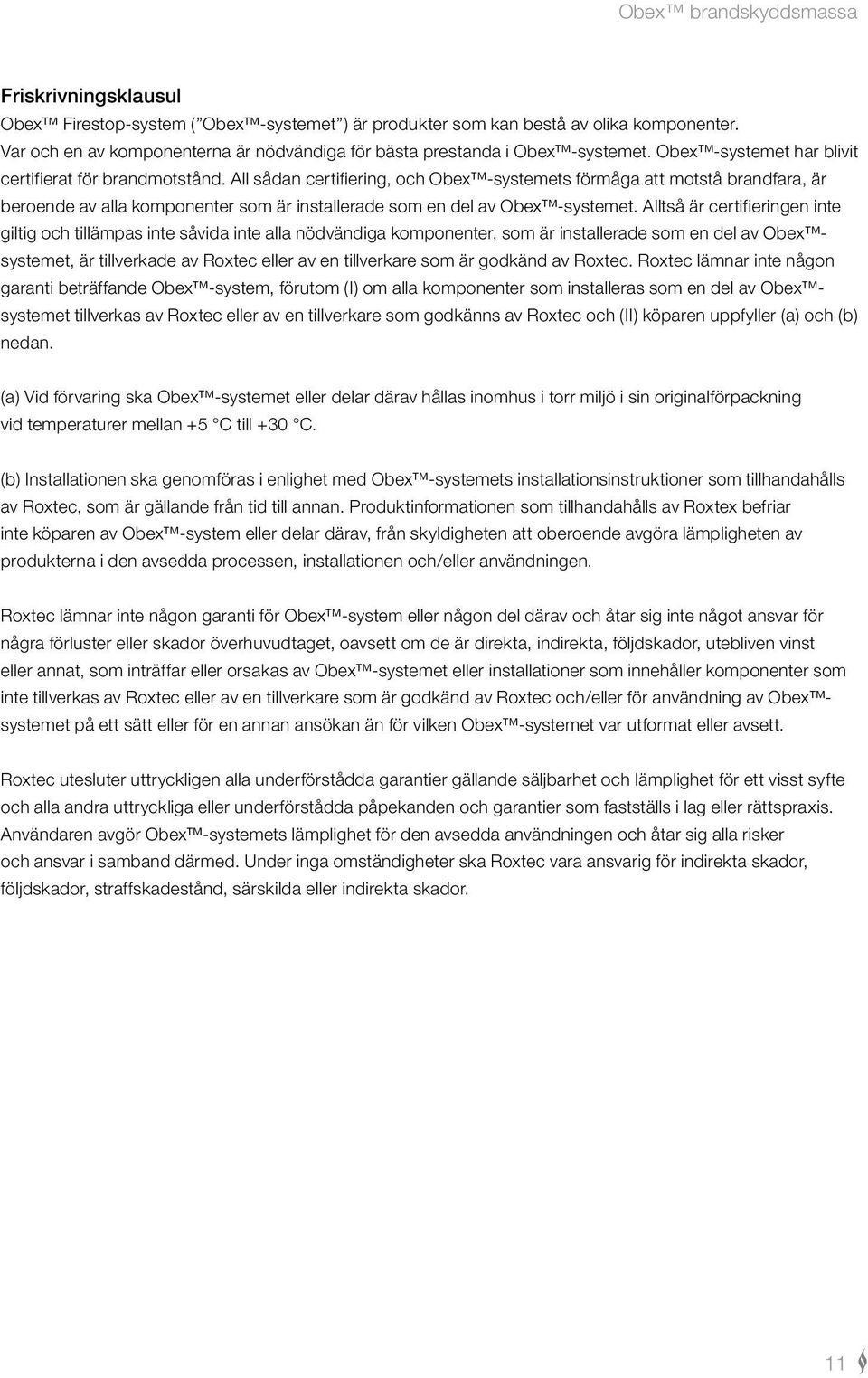

11 Friskrivningsklausul Obex Firestop-system ( Obex -systemet ) är produkter som kan bestå av olika komponenter. Var och en av komponenterna är nödvändiga för bästa prestanda i Obex -systemet. Obex -systemet har blivit certifierat för brandmotstånd. All sådan certifiering, och Obex -systemets förmåga att motstå brandfara, är beroende av alla komponenter som är installerade som en del av Obex -systemet. Alltså är certifieringen inte giltig och tillämpas inte såvida inte alla nödvändiga komponenter, som är installerade som en del av Obex systemet, är tillverkade av Roxtec eller av en tillverkare som är godkänd av Roxtec. Roxtec lämnar inte någon garanti beträffande Obex -system, förutom (I) om alla komponenter som installeras som en del av Obex systemet tillverkas av Roxtec eller av en tillverkare som godkänns av Roxtec och (II) köparen uppfyller (a) och (b) nedan. (a) Vid förvaring ska Obex -systemet eller delar därav hållas inomhus i torr miljö i sin originalförpackning vid temperaturer mellan +5 C till +30 C. (b) Installationen ska genomföras i enlighet med Obex -systemets installationsinstruktioner som tillhandahålls av Roxtec, som är gällande från tid till annan. Produktinformationen som tillhandahålls av Roxtex befriar inte köparen av Obex -system eller delar därav, från skyldigheten att oberoende avgöra lämpligheten av produkterna i den avsedda processen, installationen och/eller användningen. Roxtec lämnar inte någon garanti för Obex -system eller någon del därav och åtar sig inte något ansvar för några förluster eller skador överhuvudtaget, oavsett om de är direkta, indirekta, följdskador, utebliven vinst eller annat, som inträffar eller orsakas av Obex -systemet eller installationer som innehåller komponenter som inte tillverkas av Roxtec eller av en tillverkare som är godkänd av Roxtec och/eller för användning av Obex systemet på ett sätt eller för en annan ansökan än för vilken Obex -systemet var utformat eller avsett. Roxtec utesluter uttryckligen alla underförstådda garantier gällande säljbarhet och lämplighet för ett visst syfte och alla andra uttryckliga eller underförstådda påpekanden och garantier som fastställs i lag eller rättspraxis. Användaren avgör Obex -systemets lämplighet för den avsedda användningen och åtar sig alla risker och ansvar i samband därmed. Under inga omständigheter ska Roxtec vara ansvarig för indirekta skador, följdskador, straffskadestånd, särskilda eller indirekta skador. 11

12 ASS ver_1.1/se/1419/jerjoh Obex är ett varumärke som tillhör Roxtec AB För mer information kontakta: Roxtec Finland Oy Kutomotie 6B, Helsinki, Finland Phone: , Fax: info@fi.roxtec.com, 12
