1 Isolerhållare

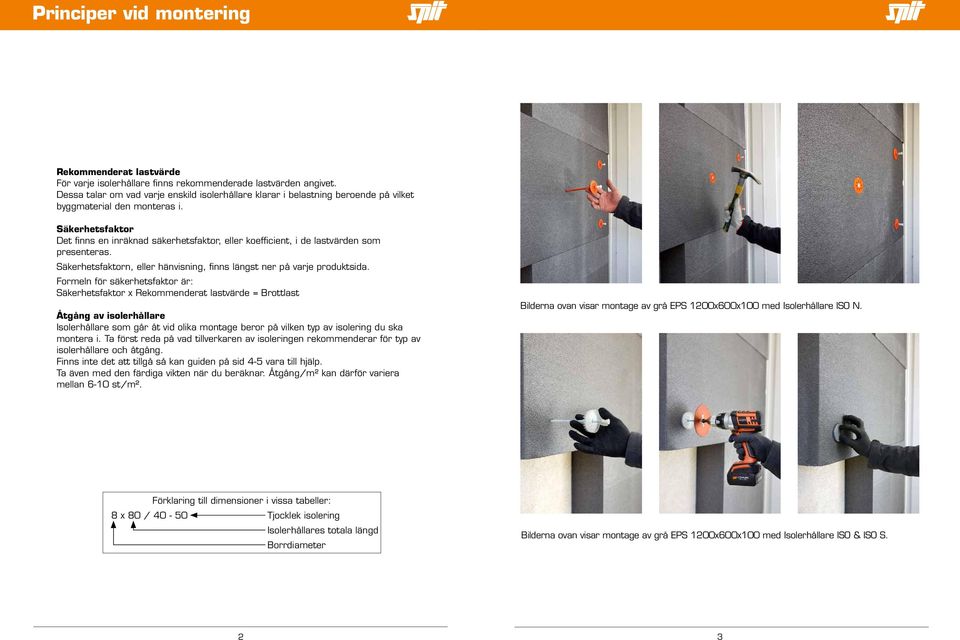

2 Principer vid montering Rekommenderat lastvärde För varje isolerhållare finns rekommenderade lastvärden angivet. Dessa talar om vad varje enskild isolerhållare klarar i belastning beroende på vilket byggmaterial den monteras i. Säkerhetsfaktor Det finns en inräknad säkerhetsfaktor, eller koefficient, i de lastvärden som presenteras. Säkerhetsfaktorn, eller hänvisning, finns längst ner på varje produktsida. Formeln för säkerhetsfaktor är: Säkerhetsfaktor x Rekommenderat lastvärde = Brottlast Åtgång av isolerhållare Isolerhållare som går åt vid olika montage beror på vilken typ av isolering du ska montera i. Ta först reda på vad tillverkaren av isoleringen rekommenderar för typ av isolerhållare och åtgång. Finns inte det att tillgå så kan guiden på sid 4-5 vara till hjälp. Ta även med den färdiga vikten när du beräknar. Åtgång/m² kan därför variera mellan 6-10 st/m². Bilderna ovan visar montage av grå EPS 1200x600x100 med Isolerhållare ISO N. Förklaring till dimensioner i vissa tabeller: 8 x 80 / Tjocklek isolering Isolerhållares totala längd Borrdiameter Bilderna ovan visar montage av grå EPS 1200x600x100 med Isolerhållare ISO & ISO S. 2 3

3 Guide Krage Ø mm Isolering Produktnamn Brandisolering Putsbärare Betong Tegel Lättbetong Stål Trä Mer info på sid Mjuk Hård IF CI CI CB ISOMET ISO N ISO S ISO ISOWOOD Mycket lämpligt Lämpligt 4 4 Lämpligt med förbehåll 4 4 5

4 IF CI 9 Isolerhållare Insulfast IF Svart uv-beständig (HDPE) nylon, med Ø 90 mm krage och förmonterad spik. Isolerhållare CI 9 Isolerhållare, svart uv-beständig (HDPE) nylon, med Ø 90 mm krage. Fasadisolering. Mjuk och hård mineral- och stenull på vägg och i tak. 6 ggr snabbare än vanlig mekanisk montering. Extremt snabb montering. Från 50 till 200 mm isoleringstjocklek. Kan monteras ned till -5 C. Fasadisolering. Mjuk och hård mineral- och stenull på vägg och i tak. 3 ggr snabbare än vanlig mekanisk montering. Snabb montering. Från 50 till 120 mm isoleringstjocklek. Effektiv längd mm Tjocklek på isolering mm Antal/ask Best nr gas gas gas gas gas gas gas gas Minsta kantavstånd mot betong = 60 mm. Minsta kantavstånd på isolering = 25 mm. Minsta inbördes avstånd = 83 mm. Rekommenderat lastvärde (kn) i betong = 0,3 (30 kg). Säkerhetsfaktor 3 har använts för rekommenderade lastvärden. Effektiv längd Tjocklek på isolering mm Antal/ask Best nr Minsta kantavstånd på isolering = 25 mm. Minsta inbördes avstånd = 90 mm. Rekommenderat lastvärde (kn) i betong = 0,4 (40 kg). Säkerhetsfaktor 3 har använts för rekommenderade lastvärden Monteras med verktyg SPIT PULSA INSULFAST. HC6 27 mm spik sitter förmonterad i isolerhållaren. 4 Monteras med SPIT P370 & Isoleringsnos SC9 spik 40 mm sitter förmonterad i isolerhållaren

5 CI 6 CB TEGEL LÄTT Isolerhållare CI 6 Vit nylon, med Ø 60 mm krage förmonterad spik. Isolerhållare CB Svart uv-beständig nylon, med Ø 90 mm krage. Fasadisolering. Mjuk och hård mineral- och stenull på vägg och i tak. 3 ggr snabbare än vanlig mekanisk montering. Snabb montering. Från 50 till 120 mm isoleringstjocklek. Fasadisolering. Mjuk och hård mineral- och stenull på vägg och i tak. Snabb & enkel montering. Borra, slå in, klart! Från 40 till 220 mm isoleringstjocklek. Effektiv längd mm Tjocklek på isolering mm Antal/ask Best nr Minsta kantavstånd på isolering = 25 mm. Minsta inbördes avstånd = 90 mm. Rekommenderat lastvärde (kn) i betong = 0,4 (40 kg). Säkerhetsfaktor 3 har använts för rekommenderade lastvärden. Dimension mm Tjocklek på isolering mm Antal/ask Best nr. 8 x 80/ x 90/ x 110/ x 110/ x 130/ x 130/ x 150/ x 150/ x 165/ x 165/ x 185/ x 185/ x 205/ x 225/ x 245/ Minsta kantavstånd mot betong = 80 mm. Borrdjup = 50 mm. Rekommenderat lastvärde (kn) i betong C20/25 = 0,1 (10 kg). Rekommenderat lastvärde (kn) i tegel = 0,06 (6 kg). Rekommenderat lastvärde (kn) lättbetong = 0,03 (3 kg). Säkerhetsfaktor 5 har använts för rekommenderade lastvärden. Monteras med verktyg SPIT P370 & isoleringsnos SC9 spik 40 mm sitter förmonterad i isolerhållaren

6 ISOMET ISOMET FIRE TEST TEGEL Isolerhållare ISOMET Brandsäker isolerhållare i metall med Ø 35 mm krage. Kan även fås i rostfritt stål för utsatta miljöer. Kompletteras med bricka Ø 11x70 mm för mjukare material. Montage av brandskivor. Stenullsisolering. ELFÖRZINKAD Snabb, enkel och säker montering. Brandgodkänd enligt dokument CSTB no Från 20 till 200 mm isoleringstjocklek. Dimension mm Tjocklek på isolering mm Antal/ask Best nr. 8 x 80/ x 110/ x 110/ x 140/ x 140/ x 170/ x 170/ x 200/ x 200/ x 250/ ROSTFRI Dimension mm Tjocklek på isolering mm Antal/ask Best nr. 8 x 80/ x 110/ x 140/ Borrdjup = 60 mm. Rekommenderat lastvärde (kn) i betong C20/25 = 0,30 (30 kg). Rekommenderat lastvärde (kn) i solid tegel = 0,15 (15 kg). Sättdjup = 50 mm. Säkerhetsfaktor 5 har använts för rekommenderade lastvärden. FIRE TEST Rekommenderade laster vid brand (gäller vid montage i betong). Benämning 30 min 1 h 1 h 30 min 2 h 3 h ISOMET Rostfri 0,2 (20 kg) 0,2 (20 kg) 0,2 (20 kg) 0,2 (20 kg) 0,1 (10 kg) Borrdjup = 60 mm. Rekommenderat lastvärde (kn) i betong C20/25 = 0,15 (15 kg). Rekommenderat lastvärde (kn) i solid tegel = 0,10 (10 kg). Sättdjup = 50 mm. Säkerhetsfaktor 5 har använts för rekommenderade lastvärden. Kompletterande bricka för mjukisolering, Ø 70 mm. Elförzinkad. Benämning Antal/ask Best nr. BRICKA TILL ISOMET Ø 11 x 70 mm FIRE TEST Rekommenderade laster vid brand (gäller vid montage i betong). Benämning 30 min 1 h 1 h 30 min 2 h 3 h ISOMET Elförzinkad 0,13 (13 kg) 0,07 (7 kg) 0,07 (7 kg) 0,07 (7 kg) 0,035 (3,5 kg) 10 11

7 ISO N ISO S CE ETA-13/0994 ETAG 014 (Cat A, B, C, D) TEGEL LÄTT ISO S CE ETA-13/0560 ETAG 014 (Cat A, B, C, D) TEGEL LÄTT Isolerhållare ISO N Isolerhållare, nylon med Ø 60 mm krage och termosäkrad stålspik för montage av all hård isolering. U-värde 0,002W/K. Hård mineral- och stenull. Fasadisolering/fasadskivor. Snabb & enkel montering. Kan användas till putsbärande skivor. 3-vägs expansion. Kort sättdjup. Från 20 till 260 mm isoleringstjocklek. Isolerhållare ISO S Isolerhållare, nylon med Ø 60 mm krage och stermosäkrad stålskruv för montage av all hård isolering. U-värde 0,002W/K. Hård mineral- och stenull. Fasadisolering/fasadskivor. Snabb, enkel och säker montering. Kan försänkas för att eliminera köldbryggor. Kan användas till putsbärande skivor. 3 vägsexpansion. Dimension mm Tjocklek på isolering mm Antal/ask Best nr. 8x75/ x95/ x115/ x135/ x135/ x155/ x155/ x175/ x195/ x195/ x215/ x235/ x255/ x275/ x295/ Borrdjup = 35 mm. Rekommenderat lastvärde (kn) i betong C20/25 0,32 (32 kg). Rekommenderat lastvärde (kn) i solid tegel = 0,32 (32 kg). Rekommenderat lastvärde (kn) lättbetong = 0,32 (32 kg). Sättdjup = 25 mm. Säkerhetsfaktor 5 har använts för rekommenderade lastvärden. Dimension mm Tjocklek på isolering mm Tjocklek på isolering mm för försänkt montage Antal/ask Best nr. 8x95/ x115/ x135/ x155/ x175/ x195/ x215/ x235/ x255/ x275/ x295/ x315/ x335/ x355/ I8x375/ x395/ x415/ x435/ Borrdjup = 35 mm. Rekommenderat lastvärde (kn) i betong C20/25 0,54 (54 kg). Rekommenderat lastvärde (kn) i solid tegel = 0,54 (54 kg). Rekommenderat lastvärde (kn) i lättbetong = 0,36 (36 kg). Sättdjup = 25 mm

8 ISO ISOWOOD ETA-04/0076 ETAG 014 (Cat A, B, C) TEGEL TRÄ STÅL Isolerhållare ISO Isolerhållare, vit nylon med Ø 60 mm krage och spik i glasfiber. U-värde 0,001W/K. Fasadisolering/fasadskivor. Mjuk och hård mineral- och stenull på vägg och i tak. Snabb & enkel montering. Kan användas till putsbärande skivor. Temperatur område -30 C till +80 C vid montering. Från 10 till 205 mm isoleringstjocklek. Isolerhållare ISOWOOD Isolerhållare, nylon med Ø 60 mm krage och för montage av isolering mot trä och tunna plåtprofiler. Mineral- & stenullsisolering. Snabb och enkel montering. Demonterbar. Kan monteras i plåtprofiler max 0,8 mm i tjocklek. Från 30 till 160 mm isoleringstjocklek. Rekommenderat lastvärde (kn) betong Rekommenderat lastvärde (kn) solid tegel Antal/ask Best nr. Tjocklek på Dimension mm isolering mm 10-10/ ,11 (11 kg) 0,11 (11 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) / ,27 (27 kg) 0,27 (27 kg) Borr Ø = 10 mm. Borrdjup = 50 mm. Sättdjup = 30 mm. Skruvdimension mm Minsta montagedjup (trä) mm Tjocklek på isolering mm Antal/ask Best nr. Krage Ø 60 mm & skruv 4,8 x 60/ ,8 x 80/ ,8 x 80/ ,8 x 100/ ,8 x 100/ ,8 x 120/ ,8 x 120/ ,8 x 140/ ,8 x 140/ Endast skruv 4,8 x 160/ ,8 x 180/ Rekommenderat lastvärde (kn) Trä (Gran) = 0,15 (15 kg). Rekommenderat lastvärde (kn) OSB 25 mm = 0,35 (35 kg). Rekommenderat lastvärde (kn) Stål profil = 0,7mm 0,4 (40 kg). LÖS KRAGE TILL ISOWOOD Antal/ask Best nr. Ø 60 mm Ø 60 mm För mjuk isolering Ø 60 mm För hård isolering

9 För teknisk support ring
